测斜仪器校验及使用的几点要求1、钻井队应建立《计量器具台帐》,严格管理各自的仪器。
2、测斜仪器使用应执行SY 5624-93《磁性单、多点照相测斜仪测量规程》,仪器每次使用完要擦拭干净,罗盘尽量在无磁环境下妥善保存(不要在铁柜中存放,远离音箱等有磁环境)。
3、在油井丛式井组钻井中所使用的测斜仪,包括磁单点罗盘(R10、R20、R90),电子单多点都必须定时校验,防止测量误差超标,井斜小于6度时必须使用10度罗盘。
4、测斜仪校验必须两口井且不超过一个月校验一次。
测斜仪由井队送项目部技术办公室校验,各次校验要做好齐全完整的书面记录。
5、R90(R20)或电子单多点必须两套以上交互使用,互相验证,防止一套测量仪出现误差超标影响中靶。
如果出现两套仪器误差超标,应用第三套仪器对照,并及时送技术办公室校验,禁止仪器不准确情况下盲目钻进。
6、使用单弯螺杆时在前面必须加不小于1米的短钻铤同时必须使用加长定向杆(包括螺杆上不接扶正器的增斜结构),尽可能减少螺杆影响所产生的误差,随钻施工前要验证随钻与原单点井斜方位是否吻合,如果不吻合要及时查找原因并复测上部井段。
7、各井队要有最少2套可同时使用的测斜仪,禁止只有一套测斜仪器开钻施工;仪器损坏的要及时送修,禁止测斜仪带病工作。
8、磁单点在使用过程中,每测三个点要卸开目测罗盘是否转动灵活。
电子单点在定向前一定要记住校核高边工具面。
9、测斜前应充分循环洗净井底,接单根上提有遇阻的情况下应循环处理好钻井液,井下畅通后再测。
吊测过程中,在仪器未落到井底前应每3分钟活动钻具一次(定向扭方位施工除外),防止钻具在井底静止时间过长造成卡钻。
10、测斜前要观察泵压变化,在井下发生断钻具事故时禁止测斜,防止测斜仪器卡到钻具断口外环空中。
11、使用电动绞车测斜作业要按照长钻发2002[178]文件《电动测斜绞车测斜操作规程》要求执行,仪器出入井口要轻提慢放,防止对人员或仪器造成伤害。
有线随钻施工操作要求1、随钻施工是个多工种配合的作业,要求钻台每一个动作必须得到随钻车上操作人员的指令。
测斜安全操作规程在钻井施工作业中,测斜分为:1、定向公司无线随钻MWD 测斜;2、井队测斜绞车钢丝测斜;3、测斜仪投测。
一、MWD测斜1、井下情况良好,无阻卡。
泥浆泵工况良好,需要修泵时不要进行测斜。
2、在测斜前应对已钻井段进行小范围的划眼。
3、测斜时钻头远离井底。
4、测斜静止时间不能过长。
及时活动钻具。
防止卡钻事故发生。
二、使用测斜绞车测斜1、测斜绞车必须由专人操作。
2、测斜绞车运行的地段不得有障碍物,操作人员视线良好。
3、开机前检查:(1)、测斜钢丝排列有序,没有折叠、锈蚀现象,保养到位。
发现问题,及时处理,并定期涂油。
(2)、速度控制阀、高低档位调节器、刹车系统灵活好用。
(3)、液泵不缺油,无漏油现象。
(4)、传输链条松紧合适,没有裸露部分。
(5)、长度计数器处于良好待命状态。
(6)、钢丝与单点测斜仪连接可靠,连接头无管钳咬的痕迹。
(7)、测斜仪扶正器状态良好。
内筒连接可靠,密封没有破损情况。
4、确保已安装测斜座,没有安装测斜座的不能测斜。
5、井下情况良好,无阻卡、无溢流。
6、在测斜前应对已钻井段进行小范围的划眼。
7、测斜时钻头远离井底,起一柱钻杆。
8、定滑轮悬挂在吊卡上方,以不影响扣吊卡为准。
连接可靠,牢固不晃动。
9、测斜仪定时应保留足够的下方操作时间,不要由于时间不够而忙乱操作。
一般以5min/1000FT为参考值(不包括准备时间)。
10、下方测斜仪进钻具,测斜钢丝不能打扭。
在距测斜仪10-30米处用彩条在钢丝上作好醒目的标志。
该标志要粘紧,使其不能任意滑动。
11、测斜仪入井后,扣上吊卡,司钻上下活动钻具,注意悬重变化。
活动范围不能影响测斜操作。
12、操作测斜仪下方到底,测斜钢丝不能太松,防止钢丝在钻具内打扭。
在测斜仪定的时间快到前30秒,司钻停止活动钻具,停止钻具1分钟。
1分钟后,司钻继续活动钻具,操作测斜绞车起测斜仪。
13、在计数器指示还剩500FT左右时,降低上起速度。
当测斜钢丝起到粘有彩条位置时,以最低速度上起,同时,坐卡瓦、打开吊卡上提,取出测斜仪。
测斜仪使用注意事项及保养测斜仪是一种用于监测建筑物或结构物变化、倾斜等情况的仪器,由于其测量结果的准确性与建筑物的安全密切关联,所以在使用的过程中需要非常注意,以保证测量结果的准确性和建筑物的安全。
本文将会介绍测斜仪的使用注意事项及保养。
1.使用注意事项1.1 安装位置选择测斜仪的安装位置选择非常重要,它的位置关系着测量结果的准确性。
应选择在建筑物的重要部位进行安装,如建筑物的四个角落和屋顶中央等。
1.2 清洁保养在使用前,应对测斜仪进行清洁,以免因灰尘沉积等影响测量结果的准确性。
平时也要对测斜仪进行保养,定期进行清洁,避免一些小问题的影响,同时也可以延长其寿命。
1.3 操作规范操作测斜仪前,需要先仔细阅读测斜仪的使用手册,并严格按照要求进行操作,以免因操作不当导致测量结果不准确。
在操作时,需要注意各个部件的安装位置和状态,以及各指示灯和数码管的显示情况。
1.4 不可移动测斜仪使用期间不得轻易移动,否则会影响测量结果的准确性。
需要注意的是,在测斜仪周围不应该有其他的震动源。
2.保养方法2.1 传感器保养测斜仪的传感器是其最核心的部件之一,需要注意保养。
注意保持传感器的清洁,震动时应注意避免其受到外力的冲击。
同时需要定期进行传感器的检测校准工作,以保证测量的准确性。
2.2 仪表屏保养仪表屏的显示清晰度直接影响测量结果的准确性,为此需要进行定期的清洁保养。
最好使用专用的清洁布进行清理,以避免对屏幕产生损伤。
2.3 存储保养测斜仪在长时间不使用时,应进行正确的存储,避免受到湿度、震动等影响。
建议使用专门的仪器箱进行存储,以保证其完好无损。
3.总结测斜仪是非常重要的监测仪器,需要注意其使用注意事项和保养方法,以保证其使用的准确性和安全性。
在使用过程中需要根据操作规范进行操作,并保持清洁与保养,以延长其寿命,也能保证测量结果的准确性。
mems型固定式测斜仪安装使用手册一、产品简介MEMS型固定式测斜仪是一种高精度、高稳定性的测斜设备,采用先进的MEMS技术制造,具有测量精度高、抗干扰能力强、稳定性好等特点。
广泛应用于地质勘探、土木工程、水利工程等领域。
本手册将为您介绍MEMS型固定式测斜仪的安装、使用、维护等方面的内容。
二、安装步骤1.准备工作:确保安装场地平整、干燥,并根据工程设计图纸确定测斜仪的安装位置。
2.开挖基坑:根据设计图纸要求,挖出基坑,基坑深度应满足测斜仪安装要求。
3.安装基座:将基座放入基坑中,调整基座水平,确保基座与坑壁之间紧密接触。
4.安装测斜仪主体:将测斜仪主体放入基座内,连接电源线和信号线。
5.安装保护装置:根据实际情况,选择合适的保护装置,如防护罩、围栏等,以保证测斜仪的安全运行。
6.调试:连接计算机,运行测斜软件,进行设备调试,确保测斜仪正常工作。
三、使用方法1.开机:打开计算机,运行测斜软件,开启测斜仪电源。
2.参数设置:根据工程需求,设置测斜仪的测量参数,如测量范围、测量精度等。
3.开始测量:点击开始测量按钮,测斜仪开始工作。
4.数据采集:在测量过程中,实时采集测斜数据,并保存至计算机。
5.数据处理:测量结束后,对采集的数据进行处理,生成测斜曲线和报表。
四、注意事项1.测斜仪安装和使用过程中,应避免剧烈震动和撞击,以免损坏设备。
2.定期检查测斜仪的电源线、信号线和连接部件,确保连接牢固、无损坏。
3.保持测斜仪周围环境清洁,避免灰尘、水滴等影响设备正常工作。
4.禁止在测斜仪附近使用强磁场设备,以免干扰测斜仪的正常工作。
五、故障处理1.若测斜仪无法正常启动,检查电源线、电源开关等,确认是否电源故障。
2.若测斜仪显示异常,检查信号线、传感器等,确认是否信号故障。
3.若测斜数据异常,检查测量参数设置、传感器等,确认是否设置错误或设备故障。
六、维护与保养1.定期对测斜仪进行清洁和保养,确保设备外观整洁、无损坏。
地下工程和深基坑安全监测预警系统测斜仪测量作业指导书(一)适用对象1.支护结构深层水平位移。
2.土体深层水平位移(二)参考规范标准1.《工程测量规范》(GB 50026-2007)2.《建筑变形测量规范》(JGJ8-2007)3.《建筑基坑工程监测技术规范》(GB 50497-2009)4.《建筑基坑支护技术规程》(JGJ120-2012)(三)测量方法及仪器操作(Singo测斜仪)1.结合图纸,内业设置好所要监测的站点名及信息。
2.测量操作(1)连接测头,电缆和Datamate读数仪,将控制电缆的接头插入Datamate读数仪的插座里。
转到Datamate读数仪按下“ENTER”键,显示主菜单。
(2)选择“Read”,然后选择“Record” 。
(3)在列表中选择适当的安装孔。
(4)按下“ENTER”检查安装参数没有改变,一般情况下不需要改变。
(5)最后Datamate读数仪显示开始的深度(底部深度)。
(6)将探头的高轮放置在A0的方向放入测斜管,将测头沉入测斜管底部或者放入到开始深度。
等10分钟后开始测量(以便测头的温度与周围的温度一致),提起测头到起始深度,观察显示,当读数稳定的时候(看到三个方格时)按下“ENTER”键记录读数。
(7)待Datamate读数仪蜂鸣后,提起测头到下一个深度。
刚刚记录的读数现在显示在底线上。
提起测头到下一个深度(深度显示在显示屏的顶部)等待读数稳定后,按下“ENTER”记录读数。
(8)重复这个过程直到记录下测斜管的顶部的读数。
Datamate读数仪显示一个菜单,选择“Continue”。
(9)现在Datamata读数仪显示第2次测量的起始深度,将测头从测斜管中取出并旋转180度以便低轮指向A180方向,放入探头沉入测斜管底部,置于开始深度以下。
(10)提起测头到起始深度,等待读数稳定,然后按下“ENTER”记录读数。
(11)重复这个步骤,直到测量到测斜管的顶部,并且记录下最后一个读数,从菜单里选择“DONE”然后取出测头,便完成一根测斜管的测量。
马氏杆测斜视方法马氏杆测斜视方法是一种常用的地质测量方法,用于确定地层的倾角和方位。
它是以马氏杆为主要工具,通过测量马氏杆的倾斜角度和方位角度来推断地层的倾角和方位。
这种测斜方法简单、直观,被广泛应用于石油勘探、地质工程和地质灾害研究等领域。
马氏杆是一种具有固定刻度的仪器,通常由两根或多根长度相等的杆子组成,杆子之间通过关节相连。
马氏杆的一端通常固定在测量点上,另一端可以进行倾斜和转动。
测量时,首先将马氏杆竖直放置在测量点上,然后通过观测马氏杆的倾斜角度和方位角度,可以推算出地层的倾角和方位。
测斜过程中需要考虑以下几个因素:1. 准备工作:首先,需要选择测量点,通常选择地层变化明显的区域,如断层或岩层接触面。
然后,安装马氏杆,并调整杆子的位置,使其竖直放置。
2. 倾斜角度观测:倾斜角度是指马氏杆与垂直方向的夹角,可以通过测量杆子顶部和底部的位置来确定。
常用的测量方法有测角板、测斜仪等。
观测时应保持仪器水平,减少误差。
3. 方位角度观测:方位角度是指马氏杆与正北方向的夹角,可以通过指南针或全站仪来测量。
观测时应保持仪器水平,减少误差。
4. 数据处理:测得的倾斜角度和方位角度需要进行数据处理,通常使用三角函数计算方法进行推算。
根据三角函数关系,可以得到地层的倾角和方位。
马氏杆测斜视方法的优点是简单直观,不受地质条件限制,适用于各种地质环境。
同时,测量结果准确可靠,精度较高。
然而,马氏杆测斜视方法也存在一些局限性。
首先,测量过程中需要保持仪器水平,对操作人员的要求较高。
其次,测量结果受到地磁场的影响,需要进行磁校正。
最后,马氏杆只能测量单点的倾角和方位,无法获取连续地层的倾角和方位信息。
马氏杆测斜视方法是一种常用的地质测量方法,用于确定地层的倾角和方位。
它简单、直观,被广泛应用于石油勘探、地质工程和地质灾害研究等领域。
在实际应用中,需要注意测量准确性和数据处理的精度,以提高测量结果的可靠性。
同时,结合其他地质测量方法,可以获取更全面的地质信息,为工程和科学研究提供有效的数据支持。
一、钻井队工程师职责l、负责贯彻执行技术政策、措施及上级技术指令,搞好井队技术管理。
2、根据钻井设计书,详细制定施工方案和具体的技术措施。
3、负责设备安装质量的检查,确保安装质量。
4、负责搞好“四大管理”(泥浆、钻具、钻头、设备)管好用好指重表和测斜仪。
做好下井各种钻具、套管、工具的检查、丈量和记录工作。
打捞工具和特殊工具要绘制草图,注明尺寸。
5、负责组织各项重大工程和特殊作业的施工准备与检查,处理井下复杂情况及井下事故。
6、审查工程报表,填写井史,收集整理各项工程技术资料报表,做好月技术经济指标分析和完井总结,按时上报。
7、掌握钻井动态,负责每日向上级生产部门汇报当日生产技术工作情况。
8、负贵井队技术教育,组织、开展技术革新,努力学习国内外、先进技术,不断提高技术业务水平。
二、钻井工艺技术规范(一)钻头使用1 、钻头准备(1)根据本井地质预告及邻井钻头使用情况,参照钻井工程设计,合理选用钻头类型和型号。
(2)合理选配钻头喷嘴,充分发挥水力破岩、清岩作用,提高钻井速度。
(3)检查钻头的表观质量。
钻头型号、出厂日期及出厂编号与外包装是否一致,牙纶钻头牙轮有无互咬或旷动,焊缝是否完好,PDC钻头切削齿固定是否牢靠,有无损伤。
检查钻头丝扣,用钻头规测量钻头直径。
(4)喷嘴安装。
检查钻头水眼孔内“0”型圈是否完好,并将喷嘴清洗干净。
牙轮钻头用手或木棒将喷嘴按入水眼孔内,卡好喷嘴卡簧(卡簧入槽后能灵活转动表示巳卡好,否则应重新卡装);PDC钻头将喷嘴旋入钻头水眼孔内,用专用扳手上紧。
2、钻头使用(1)钻头入井前,应认真分析前一只钻头使用情况及井下情况,为用好该钻头做好准备。
钻头入井的基本条件是:a.钻头型号与地层岩性相适应;b.井底干净,无金属落物c.井下情况正常,井眼畅通无阻,钻头能顺利下到井底;d.有相应的钻进及处理井下异常情况的技术措施。
(2)上卸牙轮钻头,应使用与钻头规格相符的钻头盒,以免损坏钻头体。
测斜仪使用中的误区测斜仪是一种用于测量建筑物或其他结构物倾斜度的仪器。
它可以检测建筑物的垂直度并帮助建筑师确定是否需要调整结构。
然而,即使是经验丰富的建筑师和技术人员,在使用测斜仪时也可能会犯一些常见的误区。
本文将介绍一些常见的测斜仪使用误区,帮助使用者更好地使用测斜仪。
误区1:不正确的放置方式测斜仪必须垂直放置才能正确测量建筑物或其他结构物的倾斜度。
如果测斜仪倾斜或不在垂直方向上,测量结果将不准确。
因此,在使用测斜仪之前,必须将其正确放置。
通常情况下,它应该放在一个稳定的表面上,或者可以使用支撑架将其放在需要测试的结构物上。
误区2:忽略环境因素测斜仪使用时必须要考虑周围环境的影响。
例如,风、温度和湿度等因素都可能会对测量结果产生影响。
当环境条件发生变化时,必须重新校准测斜仪。
另外,建筑物或结构物的地基稳定性也可能影响测斜仪的测量结果。
在使用测斜仪之前,必须对环境进行仔细观察,以确保测量结果的准确性。
误区3:不正确的校准测斜仪使用之前必须校准,以确保其正确工作。
如果没有正确校准,测量结果将不准确。
在校准过程中,必须将测斜仪放置在指定的位置,并通过调整水平气泡位置来调整其水平度。
在进行校准时,必须使用正确的工具,例如激光水平仪和垂直仪器等。
误区4:不注意精度在使用测斜仪时,必须关注精度。
虽然测斜仪可以提供非常准确的测量结果,但是任何一个小小的误差都可能对测量结果产生重大的影响。
因此,在使用测斜仪时,必须注意细节,并将其放置在正确的位置上。
误区5:不了解维护方法测斜仪需要定期维护,以保持其正常工作。
如果忽略维护,测斜仪可能会出现各种故障,例如不准确的测量结果和损坏的组件等。
维护测斜仪通常涉及清洁和检查仪器,以确保其工作正常。
此外,还需要将测斜仪存放在安全的地方,以避免损坏。
以上就是测斜仪使用中常见的误区,希望能帮助使用测斜仪的人员更好地运用该仪器,提高工作效率。
自动数显测斜仪安全操作及保养规程自动数显测斜仪是一种用于测量斜面变形的仪器,广泛应用于土木工程、采矿等领域。
正确的使用和保养对准确测量和仪器寿命的延长至关重要,以下为自动数显测斜仪的安全操作及保养规程。
安全操作规程前置准备在使用自动数显测斜仪之前,需要对仪器进行以下检查:1.确认仪器外观无明显损坏。
2.检查仪器是否牢固固定。
3.确认仪器已经连接到合适的电源,并按操作说明打开。
4.确认仪器所在的工作区域没有明显的大气污染和电磁干扰。
使用规程1.操作前先仔细阅读仪器的说明书和操作流程。
2.在操作仪器时,应保持清醒状态,不要在疲劳、酒醉或吸入有毒气体的情况下操作。
3.在使用过程中,保持手部干燥,避免触摸或操作电子元器件。
4.操作时应注意不要用力过大,避免损坏仪器部件。
5.操作完成后,拔掉电源插头,并妥善放置仪器。
操作注意事项1.在使用自动数显测斜仪时,不要暴露在强烈的磁场或辐射场中。
2.在使用过程中,不要在仪器上放置或携带有尖锐或易挥发的物品。
3.不要试图拆解仪器或更换部件,以免引起危险。
4.定期对仪器进行校准和维护,以确保准确性。
保养规程日常保养1.每次使用后,应将仪器外部清洁干净,避免尘埃沉积和腐蚀。
2.仪器的存储环境应保持干燥、防潮和良好通风,避免长时间暴露在高温、潮湿环境中。
3.不要将仪器暴露在阳光下,以免引起变形。
保养注意事项1.定期对仪器进行校准和维护,以确保准确性。
2.对仪器进行校准时,应选择合适的工具和配件,遵照操作说明进行。
3.在长度变化明显的地段使用时,要注意仪器的线缆负荷,避免斜测仪逆变器烧坏。
4.不要让仪器接触水或液体,以防毁坏。
5.在不使用时,应将仪器妥善存放于干燥,防潮和通风良好的环境中。
结束语正确的使用和保养对自动数显测斜仪的使用寿命和测量效果有着重要的影响。
遵照上述安全操作和保养规程,可以保证自动数显测斜仪的持久使用和测量的准确性。
测斜仪使用注意事项SINCO测斜仪是高精度科学仪器,若使用不当,会造成该仪器永久损坏。
以下为仪器使用过程中需注意事项。
一、探头使用:·擦净探头:完成测量时,擦干探头上的湿气并盖好保护盖。
需要的话,如地下水含盐度高或有化学剂时,用清水冲洗或用实验室清洁剂刷洗。
·清洁接头:保持接头干净,如有必要用棉花团沾酒精轻轻擦试,注意仅用少许酒精。
不要向接头喷射润滑剂清洁接头或用电动接触清洁器清洁接头,这些产品中的溶剂将会腐蚀接头内的氯丁橡胶。
·干燥探头:在放回办公室时,从控制电缆、探头和读数仪上拿下保护盖,允许接头完全放在空气中自然风干几个小时,然后盖上保护盖。
·探头的保管:探头、控制电缆和读数仪都应放在干燥的地方。
长时间储藏,探头应当放在一个垂直的地方。
·测轮润滑:定期润滑测轮,喷少量的润滑剂或者滴少量的油在轮轴的两侧,检查轮子使其光滑转动。
·O型圈保护:定期清洗和润滑测斜仪探头末端接头上的O型圈,用O型圈润滑剂。
注意,勿撞击探头,勿将探头跌落至测斜管管底,会造成探头损坏!二、读数仪使用:充电一般的做法是在每次使用后进行充电。
可在每天下班前将电池充电至次日上班后使用。
但一定不要充电超过72小时,长时间的充电会损坏电池。
将充电器插上交流插座,另一端插入DataMate ,使用“U tilities”中的“Batt”功能检查电池是否在充电。
充电时可以看到电压数在增加。
如果读数没有增加,可能是充电线路或者是电池损坏,出现任一种情形,应将读数仪送回Slope Indicator公司进行维修服务。
新电池在充电时的读数为6.6伏或者更高。
正常情况下使用,电压应高于5.9伏。
建议您在电池电压低于5.9伏时不要使用DataMate ,电池电压太低会影响电池的充电功能。
各级电压下电池的剩余使用时间列于下表,如果读数仪在这种状态下工作防潮当回到室内的时候,打开保护盖,在干燥的空气中放置几个小时。
SinoGyro陀螺测斜仪定向操作规程一、检查仪器密封圈是否都已上好并完好无缺,仪器连接丝扣处用丝扣油涂抹,连接好仪器并打紧。
二、在井上将井下仪放置在井斜20—30度之间。
三、转动井下仪,使定向引鞋的定键槽垂直向上并保持稳定。
四、开机,待仪器运转稳定后开始测量;连续测量三次以上,取最后三次稳定重力高边数值的平均值(重复性误差≤+10)作为“高边初始角”的值输入计算机。
五、重测,确认此时重力高边实测数值为零(误差≤+10);仪器断电。
六、为了确保仪器井下顺利入键,定向接头下井之前必须与仪器引鞋进行地面入键测试,一切顺利后,定向接头方可下井。
七、仪器下井时,在定向键槽涂上铅油。
下放时下放速度≤2000米/小时;上提时≤1800米/小时。
当井下仪下放距离定向接头50米时,控制下放速度在1200-1500米/小时之间;仪器入键后,待地滑轮落地时,方可停绞车。
八、绞车停稳2分钟后,开机测量,连续测量2次,检查仪器稳定性和重复性并记录测量数据;一切正常后仪器断电,待陀螺停稳后上提30米以上,开始第二次坐键并测量;连续坐键三次,三次高边测量值误差≤+50时即可确认仪器入键。
九、仪器入键后不动,地面转动钻杆或油管至所需位置,然后上提下放钻杆或油管各三次,每次活动范围3—5米,待活动完成后开机测量定向键的位置,如果达不到要求,继续转动和活动井下工具,至定向键位置达到工艺要求为止,至此陀螺定向结束。
十、陀螺测斜仪高边转换角默认值为3度,测量过程中如果想同时观察陀螺高边和重力高边时,可在同一位置改变高边转换角的数值来实现。
十一、定向测量结束后,数据存盘,起出井下仪,进行现场资料交接。
SinoGyro陀螺测斜仪开窗侧钻定向表甲方:乙方:MDRO-021型陀螺测斜仪一、引言:MDRO-021型陀螺测斜仪是我公司新研制的第二代陀螺测斜仪。
MDRO-021型陀螺测量仪在技术上作了较大改正,使其模型更加完善,测量精度更高,测量速度更快,使其更加灵活方便。
经纬仪测量房屋倾斜的使用方法仪器介绍经纬仪,又称倾斜仪,是一种专门用于测量建筑物倾斜程度的仪器。
它通常由水平圆盘、支架和观测器组成,通过观测水平圆盘的位置来判断建筑物的倾斜情况。
经纬仪操作简单,精度高,是建筑工程中常用的测量工具之一。
使用方法1. 确定测量点在进行房屋倾斜测量之前,首先需要确定测量点。
通常情况下,需要选择建筑物四个角落作为测量点,以确保全面地了解建筑物的倾斜情况。
2. 安装经纬仪将经纬仪的支架放置在测量点的地面上,确保支架稳固牢固。
然后将经纬仪放置在支架上,并调整使其水平。
3. 观测测量结果当经纬仪放置并调整好后,通过观测器观测水平圆盘的位置。
如果建筑物倾斜,水平圆盘的位置将会发生偏移,通过观测偏移的情况来判断建筑物的倾斜程度。
4. 记录测量数据在进行观测的同时,需要及时记录下水平圆盘的位置,以便后续的分析和处理。
可以使用纸质记录表格或者专业的测量记录软件进行记录。
5. 分析测量结果根据测量数据进行分析,判断建筑物的倾斜情况。
可以通过比较不同测量点的数据,找出倾斜情况最严重的地方,为后续的调整和修复提供参考。
6. 处理建筑物倾斜问题根据测量结果,采取相应的措施进行建筑物倾斜问题的处理。
可以进行重新加固、重新调整或者进行拆除重建等操作,以确保建筑物的安全。
注意事项1. 在使用经纬仪进行测量时,需要保持仪器的稳定性,避免外界因素对测量结果的影响。
2. 需要熟练掌握经纬仪的使用方法,以确保测量数据的准确性。
3. 在进行测量时,需要确保周围环境的安全,避免发生意外事故。
总结经纬仪是一种常用的测量工具,特别适用于测量建筑物的倾斜情况。
通过合理的使用方法,可以准确地判断建筑物的倾斜程度,为后续的处理提供参考。
在使用经纬仪进行测量时,需要注意保持仪器稳定,熟练掌握使用方法,并确保周围环境的安全。
测斜仪的使用注意事项测斜仪是一种专用于测量斜面倾斜角度的设备。
它主要由传感器、采集器、数据处理器和显示屏等组成。
在使用测斜仪时,需要注意一些事项,以确保测量的准确性和设备的长期使用。
1. 设备介绍测斜仪包括水平仪、测斜仪芯片、采集器和数据处理器。
其通过连接到计算机进行数据传输,从而得出精确的倾斜角度数据。
水平仪用于校准测斜仪的横向和纵向。
测斜仪芯片是将倾斜数据写入采集器。
采集器用于存储数据,并将数据传输到计算机。
数据处理器用于提取、分析和显示数据。
2. 使用前的准备工作在使用测斜仪前,需要进行以下准备工作:•仔细阅读设备操作说明书和相关标准,了解测量的技术规范,选定具有代表性的测量点。
•检查设备的电源、电缆、传感器、采集器以及数据处理器是否完好无损。
•检查设备零件是否正常并适当校准。
•将设备放置在稳定的基准面上,并保持其水平并尝试摇晃以检查是否有松动或偏差。
3. 测量过程中的注意事项在进行测量时,需要注意以下几点:•在积极配合和协调下进行测量操作,尽可能减少误操作因素。
•对测斜仪进行水平调整以及运用铅垂线校准测量仪器进行高度正确定位。
确保设备足够的稳定性。
•在进行测量之前,测量点需要清理干净,以确保精确读数。
•为了确保准确度和可重复性,需要避免触碰测斜仪,避免磕碰,避免改变设备的位置或方向。
•将检测数据及时记录下来,并进行标记,以免与其他数据混淆。
•注意电量及电缆连接,确保设备能持续正常工作4. 存储和维护为确保设备的长期使用,需要做到以下几点:•定时清洁设备,保持其外部干净。
特别是传感器和传输电缆的清洗维护非常重要,避免灰尘、泥沙等物影响测量精度。
•在使用前避免将设备长时间置于高温、潮湿、腐蚀或振动环境中,以保证设备的正常使用寿命。
•定期对设备进行维护和检修,以及更换过时或磨损的部件。
•将设备存放在干燥,无水分和充满UV紫外线的环境中,以保证设备的长期稳定性。
5. 安全注意事项在使用测斜仪时,需要注意以下安全事项:•不要将任何物体放在设备上方,以避免设备倒塌。

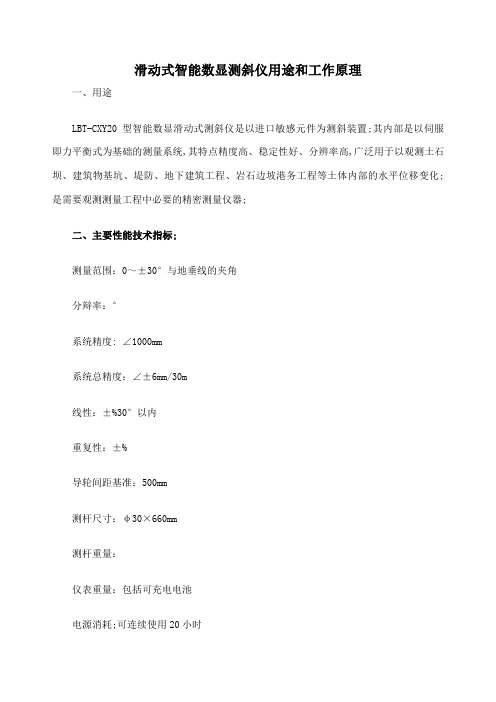

滑动式智能数显测斜仪用途和工作原理一、用途LBT-CXY20型智能数显滑动式测斜仪是以进口敏感元件为测斜装置;其内部是以伺服即力平衡式为基础的测量系统,其特点精度高、稳定性好、分辨率高,广泛用于以观测土石坝、建筑物基坑、堤防、地下建筑工程、岩石边坡港务工程等土体内部的水平位移变化;是需要观测测量工程中必要的精密测量仪器;二、主要性能技术指标;测量范围:0~±30°与地垂线的夹角分辩率:°系统精度: ∠1000mm系统总精度:∠±6mm/30m线性:±%30°以内重复性:±%导轮间距基准:500mm测杆尺寸:φ30×660mm测杆重量:仪表重量:包括可充电电池电源消耗;可连续使用20小时数据储存:48个G断电数据:保存时间10年使用环境:-20℃~60℃抗渗: 150m全方位防水防震抗震:20000g敏感轴方向,其中g为1个单位的重力加速度三、工作原理在岩土工程领域,测斜仪主要用于测量土体运动,诸如:可能产生在不稳固边坡滑坡或挖方过程中周围的侧向运动等;也可用来监测堤坝、芯墙的稳定性,打桩或钻孔的布置和偏差,以及在回填、筑堤和地下储罐中土体的沉陷等;所在这些场合,通常要安装一根测斜管,将其安装在地下的钻孔内或将管浇筑在混凝土的结构中,也可将管埋在筑堤之中;该测斜管有四个槽口,用于固定便携式测斜仪探头的滑轮;探头连在和读数仪相连的电缆的一端,用于观测与测斜相关联的竖直或水平倾斜量,并以这种方式测量由土体运动所引起的任何倾斜量的变化;为了获得安装测斜管的土体周围一个全面的观测报告,必须沿测斜管进行一系列倾斜测量;常规的测斜探头有两组滑轮,距离相隔米,测试前,先把测管标明方向,测杆标明A+、A-,使计算数据一致;将探头放到测斜管底部并开始读数;探头每提升米进行读数,直到到达测斜管的顶部,这组读数被称为A+读数正测;把探头从套管中取出,旋转180°重新放入测斜管中,方法同上,又可得到另一组数据A-读数反侧;数据处理时,将上述两组读数A+、A-相结合将一组数据减去另一组数据以此来消除倾角传感器零飘的影响;测斜仪探头在竖直位置时读数产生零飘偏差,理想的偏差应是零,而实际上在使用探头时,由于传感器的偏差、滑轮的磨损或者因下落以及和测斜管底部相碰太厉害对传感器的冲击所导致有一零飘值;下次的测斜管观测数据,当与原始的观测数据了解相比较时,就可知测斜管的倾斜量变化和这些变化所引起的位置变化;倾斜量变化分析的最好方式是通过计算上部滑轮相对于下部滑轮组所产生的倾角θ与观测读数间距L的水平偏移;在测斜各位置处两组读数A+、A-相减就可以得出Sinθ,把这个值乘以读数间距L和相应的系数,就得到一个以工程单位DGK测斜仪器上显示为mm输出的水平偏移;在数据处理的同时,应进行数据可靠性的分析,通常的分析方法是“查和”,即将两组读数A+、A-相加,相加后的由倾斜引起的那部分读数被抵消,只留下一个等于测斜仪传感器零偏移两倍的一个值,在北航软件中表示为“差值”项,当查和值或软件中“差值”项为常量时,说明测量的数据有较高的可靠性,反之,如果差值出现软大的变动或突变,说明测量数据存在问题,这时应首先检查测量过程中下列几个情况:测斜仪丁基胶带玻璃绝缘子玻璃茶具、跳过或重复读取下一个读数;2、读数之间,没有使测斜仪静置足够的时间;3、探头、电缆或读数装置故障;这也许是由于震动、受潮、电池缺电、探头或电缆的开路或短路造成的;4、不小心地安放滑轮使得探头滑轮组一次观测与另一次观测不在同一位置;5、将滑轮正好放置在测斜管接头处,以致读数不稳定或出错;四、功能LBT-CXY20型测斜仪适用于测斜探头输出电压为±测斜探头,内置20Bit超高分辩率数模转换器芯片,仪器配置48GB存贮器及SD卡串接口,随机提供的数据处理软件,供使用微机与其通讯上载数据供进一步的分析处理;—:当前测斜探头的偏称值,单位mm以下公式中符号d表示—:当前的电压值,单位mv以下公式中符号U表示;五、计算公式及数据原理1、电压一位移转换系数由于输出电压与倾角的正弦成正比;电压U=KSinθθ为测斜倾角,K为测斜探头的灵敏度系数测杆轮距 L=500mm测斜倾角Sinθ=U/K偏移量d=L·Sinθ=L/K·U=C·UC:探头电压一位移转换系数测斜探头系数例如:对于K=2285mv/g的测头C=L/K=500mm/2285mv=mv注:1以上系数为轮距=500mm时计算结果;2由于受DGK仪表显示位数的限制,电压一位移转换系数N Ni=1累积偏移量D=∑di=∑c·uii=1位移量=累积偏移量-初始偏移量Si=D-D02、数据处理有关“位移”及“差值”的计算公式;测头以其导轮沿着测斜管的导槽沉降或提升;测头的传感器可以测量管在每一深度处的倾角度,输出一个电压信号在测读仪面板上显示出来,测头测出的信号是以测斜导管导槽为方向基准,在某一深度处,测头上下导轮标准间距L上的倾斜角的函数,该信号可换成水平位移;以伺服加速度探头为例,加速度计敏感轴在水平面时,矢量g在敏感轴上的投影为零,加速度计输出为零,当加速度计敏感轴与水平面存在一个倾角θ时,在加速度计输出一个电压信号;Uout1=Ko+Kgsinθ 1式中:K0为加速度计偏值K为加速度计灵敏度g为重力加速度为了清除Ko的影响,可以将测头调转180°;在该点进行第二次测量,得Uout2=Ko-Kgsinθ 21—2将偏值Ko消去,得差数Uout1-Uout2=2Kgsinθ 3 1+2将加速度计的倾角投影值抵消,只留下偏值的2倍,称为“差值”,上述方法称为检查测斜数据质量的“差和”方法;2、参数设置参数设置仪器出厂时参数由技术人员已设定好不允许擅自更改;注;下列仅供参考1输入测斜探头系数C,单位mm/mv,需根据测斜探头的率定表,确定并输入此系数,例如:C=mv;2输入校正零点电压,单位mv;注:BH-98型活动测斜仪与测斜探头初次配合使用时应输入仪器校正零点校正零点电压由测斜探头率定表给出,更换测斜探头时需修改读数仪的校正零点;注:正测A+、反测A-、平均偏移量、累计偏移量、系统偏差的显示单位均为毫米3列表显示单击“列表显示”,屏幕出现“选择显示记录”,软件以测孔号组合测量时间区分测量记录,例“2 5月21日8时10分”,表示2测孔,5月21日8时10分的测量结果,选中某个记录可进行列表显示,单击选中的某一记录,再单击“列表”;其中第一列为测点序列号,表示探头水平移动次数,第二列为距离测斜探头的位置,第三列“进程A+”为进程偏移量,第四列“回程A-”为回程偏移量,第五列为平均偏移量,即“进程A+”与“回程A-”的平均值,第六列为累积偏移量,根据节公式:沉降量=累积偏移量-初始偏移量;第七列为系统偏差,即“进程A+”与“回程A-”的差值,相减后倾角均被抵消,只留下一个等于水平测斜仪零偏移两倍的一个值,用来检验测量数据的质量:下列任何一种情况均有可能损害数据的质量:1跳过或重复读取一个读数;2读数之前,没有使测斜仪静置足够的时间;3探头、电缆或读数装置故障;这也许是冲击、受潮、电池缺电、探头或电缆的开路或短路;4不小心地安放滑轮使得探头滑轮组一次观测与另一次观测不在同一位置;5将滑轮正好放置在测斜管接头处,以致读数不稳定或出错;住;在测试的过程中出现上面可能导致数据不稳的情况下,必须重新测试;地面仪使用操作说明一、开机操作1、在电池有电的情况下正确的连接探杆,插入SD卡如图1图12、打开电源开关等待启动和设备初始化完成;初始化完成之后进入欢迎界面如图2;点击欢迎界面屏幕的任意位置在听到“嘀”的一声提示音之后系统进入测斜仪菜单主界面如图3;以上操作完成开机;图2图3二、测量操作1、开机启动完成后点击测斜仪菜单主界面图3中的“测量”图标,进入图4的测量界面;将探杆下放到屏幕指示的孔号的孔中,下放深度应和屏幕显示的深度一致;图42、点击“开始测量”按钮,屏幕开始显示探杆实时偏移和角度以及电压如图5;图53、等待数据稳定即数据不再定向大范围波动,稳定在一个数值或者以一个数值为中心上下小范围跳动不超过偏移量跳动为止,数据稳定后点击“保存”按钮,系统弹出数据确认窗口如图6再次确认数据无误以后点击“确定”按钮保存数据;图64、将探杆提升到屏幕提示深度重复测量操作的第3步,直到正测数据保存完成屏幕中红框内“正测”字样变成“反测”,系统自动进入反测界面如图7;此时将探杆翻转180°,下放到屏幕提示的深度;图75、重复测量操作第3步,直到屏幕弹出测量完成的对话框如图8;点击“返回”按钮结束当前孔号测孔的测量;图86、点击屏幕右下角的“退出”按钮,退出测量返回到测斜仪菜单主界面中;注意:如需更改测量的孔号和孔深,请参照“深度设定”操作进行相应的调整,此处不做赘述;三、深度设定操作1、在主菜单界面中点击“深度设定”菜单图标进入深度设定界面如图9,点击屏幕中的“测孔型号”对应的数字弹出小键盘如图10,在小键盘中键入要测量的孔号点击“ok”按钮完成孔号设定2、在“深度设定”界面内点击“测孔深度”对应的数字弹出小键盘,键入要测量的孔的深度,点击“ok”按钮完成测孔深度设定;图9图10四、时间设置操作1、点击测斜仪菜单主界面中的“时间设置”图标进入时间设置界面如图11,点击“当前时间”对应的数字,弹出小键盘如图12,在小键盘中依次输入当前时间点击“ok”完成时间设定;2、系统时间的作用:每回测量保存在SD卡的数据文件名称是以当前时间命名的,所以当前系统时钟直接影响数据文件的名称;图11图12五、参数设定操作严重声明:设备出厂时已经过专业人员校准用户无需自行校对数据,此操作只针对测斜仪生产企业即北航土木工程仪器厂指定的技术人员开放使用,如果用户自行更改校准数据造成测量数据失真,企业概不负责;如果出现误操作造成测量数据失真请联系相关技术人员协助校准,或者将设备交付企业进行再校准;1、点击测斜仪菜单主界面的“参数设定”图标进入参数设定界面如图13点击“校准”按钮弹出校准对话框,此时显示的是实时的正测零点电压如图14,将探杆放入标准零点孔中即垂直地心的孔,等待数据稳定,点击“确定”按钮,自动弹出反测零点电压的界面如图15;2、将探杆抽出旋转180°,再次插入标准零点孔中,等待数据稳定,点击“确定”按钮,自动弹出经cpu自动计算后得出的校准零点电压如图16,确认无误后点击“确认”按钮完成校准3、点击“探头轮距”对应的数字自动弹出小键盘这里用户可以键入探杆的长度,此数值必须是米或者1米而且还要为真是的探杆长度;点击“ok”完成探杆轮距的设定;4、点击右下角的返回图标退出参数设定界面;图13图14图15图16六、固件升级操作严重声明:此操作只允许设备生产商指定的专业技术人员进行操作1、点击测斜仪菜单主界面的固件升级图标进入固件升级界面如图17,将加载有升级文件的SD卡插入设备中,点击“升级”按钮,弹出确认对话框如图18点击“确认”按钮等待系统自动升级,升级过程中切记千万不可断电,升级完成之后系统将自动重启;图17图18七、查看系统信息操作1、点击测斜仪菜单主界面的“系统信息”图标如图19,查看系统信息;图19八、查看SD卡信息1、点击测斜仪菜单主界面中的“SD卡”图标进入SD卡信息界面如图20,查看SD卡信息图20九、查看内部存储操作1、点击测斜仪菜单主界面的“内部存储”图标进入内部存储界面如图21,查看内部存储信息图21附;备件清单1专用锂电池1块2 专用锂电池充电器 1条3SD卡卡托各 1个4北航测斜数据处理软件 1套5使用说明书 1本6测斜探杆 1根7电缆探头标配 30米1套8智能触摸屏读数仪 1台住;智能测斜仪保修期为一年,如;人为操作不当导致仪器损坏厂家概不负责厂家承诺在保修期间仪器本身出现问题厂家一律换新;。
CX3智能测斜仪使用说明书金坛市海岩工程仪器厂2009年6月第一部分 CX系列测斜仪1.1 概述CX系列测斜仪是专门用于岩土地基位移测量的仪器。
适用于各种岩土地基横向位移的测量,如水利库坝、堤防、岩土边坡、城市建设地基基坑开挖、打桩、铁路、公路交通边坡、煤田、矿井、电力建设以及各种地下结构工程的内部水平位移的测量。
测斜对于工程建设的安全施工和长期稳定性检测都是十分必要的。
对于城市建设,由于深层土体位移可以反映支护结构位移和应力变化,周围建筑设施的安全状况,即能够综合反映基坑形状而日益受到重视,许多地方已经制订或正在制订有关规范,明确规定:在较大深基坑施工中必须进行深层基坑水平位移的监测。
以下章节将对CX系列测斜仪系统的组成、工作原理、性能指标、数据处理、使用方法、常见故障、调整方法以及维护保养、保修等事项做较详细的介绍。
1.2 CX系列测斜仪各组成部分的功能1.2.1测头(探头)测头是测斜仪的核心,是测量的敏感部,是测试数据的来源之处。
测斜仪测试的准确度取决于测头可能的测试准确度。
测斜测头中,核心部分是加速度传感器。
加速度传感器也可以称为角度传感器。
目前应用于测斜仪中的传感器以伺服加速度计的灵敏度和精度最高。
1.2.2测读仪测读仪是CX系列测斜仪数据输出的二次仪表,实现测头数据的接收、显示和输出。
CX3智能测斜仪的测读仪(CX3)面板介绍如下:CX3测读仪面板●通讯:通过专用电缆,将测读仪和计算机连通,借助测斜专用软件,将测读仪中存放的数据传送到计算机中,实现数据的输出。
●充电:通过充电器给测读仪中的可充电电池充电。
●传感器:传感器插座是用来将测头和测读仪联接,实现传感器的信号在测读仪上显示输出。
●红色开关,这是测读仪的电源开关。
●功能选择:按动此按健,可以使操纵者选择屏幕上的测试孔号、测试方向或测试点号。
●▲、▼这两个健,用来调整测试孔号、测试方向和测试点号的具体数值。
调整范围是:测试孔号为1-50;测试方向为东、西、北、南;测试点号为1-200。
单点测斜仪的使用方法本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March实验单点测斜仪使用操作方法一、目的与要求1. 熟悉和了解JXY—2型单点测斜仪的结构、工作原理和使用条件。
2. 掌握JZY—2型测斜仪操作方法。
二、实验内容1. 测量钻孔5m、20m、30m处的顶角和方位角;2. 作出钻孔顶角和方位角的变化曲线。
三、实验设备、仪器及辅助工具1. XY—4型钻机,ф50mm钻杆;2. JXY—2型测斜仪一套2台,井下钢绳吊装护筒一套;3. 拧卸钻杆工具、管钳等。
四、实验步骤1. 从保护简内取出测斜仪,旋动定时装置的旋钮,分别将两台仪器的机械钟启动到仪器卡所需要的时间(根据所测点的深度,下钻所需要的时间和组装仪器所需要的时间以及仪器在测点稳定所需时间的总和)。
记下时间。
2. 将两台仪器分别装入保护筒内,盖紧密封盖。
3. 将两台仪器分上、下位装入井下钢绳吊装护筒里,拧紧护筒堵头。
4. 将井下钢绳吊装护筒连接在钻杆上。
5. 开动钻机,利用升降机,使用钻杆将测斜仪下到测点。
6. 仪器在测点稳定后,超过仪器锁卡所需时间,待仪器锁卡后,提出井下钢绳吊装护筒,取出测斜仪,分别直接读出两台仪器所测顶角和方位角。
作好第一测点记录。
7. 重复上述操作步骤,测量钻孔的下一个测点。
五、实验数据整理(填入表中)六、实验报告要求1. 每人交一份实验报告。
2. 简述JXY—2型单点测斜仪结构特点及工作原理。
3. 分析测量结果,简析钻孔弯曲原因。
实验多点测斜仪操作方法一、目的与要求1. 熟悉和了解JJX—3型多点测斜仪的结构、工作原理和使用条件。
2. 掌握JJX—3型测斜仪操作方法。
二、实验内容1. 测量钻孔5m、10m、20m、30m、40m处的顶角和方位角;2. 作出钻孔顶角和方位角的变化曲线。
三、实验设备、仪器及辅助工具1. 升降绞车,钢丝绳,三芯电缆线。
2. JJX—3测斜仪。
3. JJG—1型测斜校验台。
4 拧卸工具,常用小工具。
四、实验步骤及操作注意事项1. 仪器接线与调试将JJX—3型井下仪器固定在校验台上,把井下仪器顶端三芯线与电缆三芯线按相同颜色联拉起来,用橡胶皮或不透水材料扎紧密封。
把电缆线的三个接头(一般红色“+”、灰色“—”,黑色“地”)分别接到面板上的三个接线柱上(“+”、“—”、“╧”)。
将90V直流电源(或90V干电池)接在仪器面板电源接线柱“+”、“—”上(图5-1)。
按下“电源检查”按钮,这时“状态指示”mA表指针应指在两红线之间“V”内。
按下“状态转换”按钮,识别四个状态位置(见表5—1)。
按下“状态转换”按钮,使井下仪器处于自由状态后,将刻度盘红线与有机玻璃红线重合,再按下方位测量按钮,这时平衡指示mA表指针应指“O”,如有偏转,用螺丝刀调节“电缆电阻补偿”电位器,使指针指“O”调整校验台,使验台处于水平状态,并用罗盘确定方位。
将井下仪器在校验台上转动一个角度,测量顶角和方位角,作好记录,然后与校验台上刻度进行比较,记下仪器误差值,实测时注意修正。
图5-1 JJX-3型测量面板2. 钻孔测量利用升降绞车上的钢丝绳,将井下仪器轻轻下到钻孔第一测点处进行顶角和方位角测量。
(1)顶角测量井下仪器下到第一测点后,按下“状态转换”按钮,使仪器处于“自由”状态,等稳定后,再按“状态转换”按钮,使仪器处于“顶角锁紧”状态。
这时左手按下“顶角测量”按钮,右手转动平衡电阻盘,使检流计(平衡指示)指针指“O”,则有机玻璃红线下面的内圈刻度为顶角度值。
记下顶角读数。
(2)方位角测量按下“状态转换”按钮,使仪器处于“自由”状态,等稳定后,再按“状态转换”按钮,使仪器处于“方位角锁紧”状态。
这时左手按下“方位测量”按钮,右手转动平衡电阻盘,使检流计(平衡指示)指针指“O”,则有机玻璃红线下面的外圈刻度为方位角度值。
记下方位角读数。
(3)多点测量第一测点测量完毕后,将井下仪器下放到第二测点,重复上述操作程序,测量第二测点的顶角和方位角。
依次下放测量钻孔下部各测点。
(4)多次测量井下仪器在孔内上提的过程中,可再次测量下放时所测各点,将两次所测结果进行分析比较,取其平均值。
3. 注意事项井下仪器、电缆、面板三者的接线均不能接错。
否则,由于电流过大,以致烧坏方位角和顶角的电阻。
测量时,由自由状态转换到锁紧状态,应不少于12S的稳定时间,否则,由于测量系统在不稳定状态下工作,会带来一定的测量误差。
井下仪器不要倒置,以免继电器上面的轴尖脱落,造成失灵。
五、实验数据整理(填入表中)五、实验报告要求1. 每人交一份实验报告。
2. 分析JJX—3与JXY—2型测斜仪结构、工作原理异同点。
3. 分析测量结果,简析误差因素。
实验磁性矿体钻孔测斜仪操作方法一、目的与要求1. 熟悉和了解JDL—1型陀螺测斜仪的结构、工作原理和适用范围。
2. 掌握JDL—1型陀螺测斜仪操作方法。
二、实验内容1. 测量钻孔5m、10m、20m、30m、40m处的顶角和方位角。
2. 作出钻孔顶角和方位角的变化曲线。
三、实验设备、仪器及辅助工具1. 升降绞车、钢丝绳、三芯电缆线;2. JDL—1型陀螺测斜仪;3. JJG—1型测斜仪校验台;4. 三角架、标杆、瞄准器。
四、实验步骤及操作方法1. 仪器接线与调试将JDL—1型陀螺测斜仪井下仪器,夹持在JJG—1型校验台上,联接好三芯电缆,调整三相电压、电流、“锁紧”。
“自由”所用电流电压值。
将测量箱校准、调零。
先开控制箱:检查所需电源电压插头是否与外联电压相符。
分别按下K2的AVI、BVI、CVI,检查三相电流电压是否正常,三相指示灯是否亮;检查陀螺运转是否正常;观察控制箱上电流与电压表,电流应逐渐下降,电压逐步上升至稳定值。
再检查陀螺电机的供电电压,应为36V±2V,如过高或过低,可调面板右下角“三相输出”电位计R1g;并记下这些数值,做为在不更换电缆的情况下的标准值。
接着开测量箱:检查所联接的电源电压与外联电源电压是否相符,无误码率后可开机,荧光数码管及度数指示灯“O”亮,待读数稍稳定再校准。
按下控制箱开关K3的BVI键,再将K2“自由”键按下,此时电流表指示电流加大20mA左右。
同时,孔下仪器除有400Hz陀螺电机动转声,尚有一种“沙—沙”齿轮啮合声,表明“自由”过程在进行,1min以后“沙—沙”声消失,电流表指针复原,绿色指示灯亮,表明陀螺已处“自由”状态。
之后将K2键按下,准备测量。
测量箱的调零与校准:测量箱开动稳定几分针后,将仪器右下的测量选择扳键开关“α—θ”的扳键放在中间位置,输入端自行接地,荧光数码管读数应为0000,如读数不为0000,可略微调面板右下角的调零电位计,使读数为0000。
测量值的校准:先将左下方的“测量”键按下,再将测量选择开关“α—θ”扳至“θ”档,将校验台摆置于顶角θ=40°条件下,读出θ的显示值,通过调节前置放大器板(CX—08A)上的W1可单独调整θ读数,使θ读数为40°,然后再将校验台摆在20°、5°条件下查看θ显示值是否准确,如误差超大型过±°,再调W1,使θ读数接近20°或5°,反回来再校验θ=40°时测量显示值。
如此,反复调节W1,使θ在不同角度下的显示值均在规定的误差(±°)范围内。
之后,将孔下传感器稳定单位供电电压直接输到测量箱,记下此时θ档的显示值。
做为野外或简单校准的标准参考电压值。
方位角的校准:将测量选择开关K2扳至“α”档,校验台顶角θ为10°,缓慢旋转校验台的方位角,找到测量箱读数为0000这一位置并固紧校验台。
再把校验台的方位度盘拨在0°,然后旋转校验台至90°,通过调CX—08A上的W2,使读数为90°,之后,分别在α=180°、270°方位下,调节W2来调节上列方位读数,使之不超过±6°,同顶角θ校准一样,调节W2可单独高速α值。
通过上述校准后,测量箱内的“标准”(参考电压)已被调到某一参考值。
按下“校准”键,记下测量箱显示出的数码,做为测量和下次校验的参考或做为测量箱内部检查标准。
在面板上调节“校准”,可同时改变α和θ的数值。
检查陀螺主轴静漂值:把校验台顶角置于5°,分别在校验台方位角为0°、90°、180°、270°四个位置各做静漂15min,若其结果均在3°之内,或有一处超过±5°之内,而四项静漂的绝对值之和不大于±12°,则仪器静漂为合格。
仪器校验后,将陀螺仪锁紧。
即按下“锁紧”键,待“锁紧”指示红灯亮后,关闭仪器,取下各连接线,准备测量钻孔。
2. 钻孔测量将仪器安置在平稳、干净和无日光直射的地方,按仪器连接说明图将仪器连接好。
注意电源电压的检查。
进行孔口定向:将三脚架摆在孔口附近,使其前脚摆在已知方位线上,图5-2 三自由度陀螺仪示意图图5-3 瞄准器、三脚架标杆孔口定向示意图在方位线上的30m和40m处各立一标杆,将井下仪器呈8°~10°倾斜于三脚架上;把瞄准器上的水准器水平。
转动探管,用瞄准器瞄准远处标杆,使三点一线。
然后开控制制箱、测量箱,待陀螺电机额定转速后,按下K3“自由”键,待控制箱绿灯亮后,将控制箱测量键K2按下,进行测量箱野外校准。
校准后拨动测量选择开关“α—θ”测出三脚架上探管的倾斜方位和顶角,将此值记下,并记下时间,做为计算陀螺主轴漂移起始方位、超始时间。
下孔测量:将井下仪器轻轻直立搬离三脚架至孔口管内,做为测孔的“0”m点,测量顶角θ和方位角α,连同时间一起记录下来,作为“0”m点测量结果。
然后开动绞车,使仪器按1m/s速度下放至第二测点,稍等一会儿,待测量箱读数稳定后,记下θ、α数据和时间。
依次测量各预测点。
提升时,自下而上的再测量上述各点。
测完孔中各点,将仪器送至三脚架上,测量出方位角,得到与孔口定向时方位读数的差值,即为陀螺主轴在测量时间内的总漂移,并记下时间。
上述工作完毕,将陀螺仪锁紧,切断电源,将各处连接线取下,把探管擦拭干净,拧上保护盖,装入防震箱。
五、测量数据处理与误差修正1. 求出下放和提升的测量中每个测点顶角值的算术平均值,即为钻孔各测2. 由仪器的总测时间和总漂移值,求出仪器陀螺主轴每分钟的漂移值。
然后按时间把漂移值勤分配给各测点的方位角测量值上。
求出各测点下放和提升的两次方位角测量的算术平均值,再把各测点的这一算术平均值,减去孔口定向方位角,得到各测点的终点角。
