测斜管的安装及注意事项

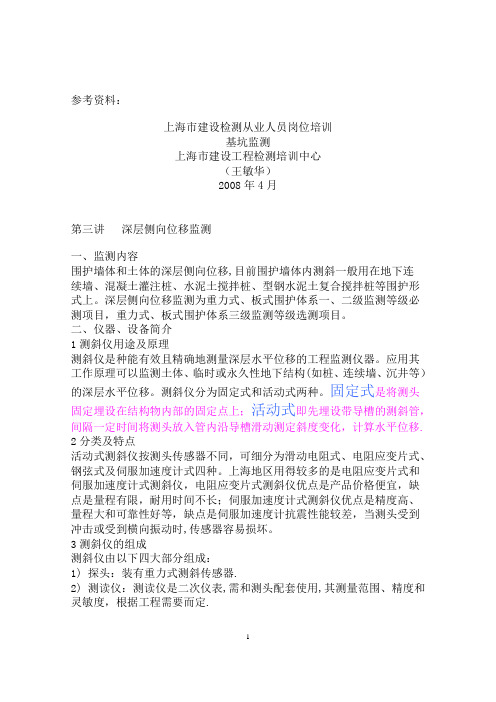

参考资料：上海市建设检测从业人员岗位培训基坑监测上海市建设工程检测培训中心（王敏华）2008年4月第三讲深层侧向位移监测一、监测内容围护墙体和土体的深层侧向位移,目前围护墙体内测斜一般用在地下连续墙、混凝土灌注桩、水泥土搅拌桩、型钢水泥土复合搅拌桩等围护形式上。

深层侧向位移监测为重力式、板式围护体系一、二级监测等级必测项目，重力式、板式围护体系三级监测等级选测项目。

二、仪器、设备简介1测斜仪用途及原理测斜仪是种能有效且精确地测量深层水平位移的工程监测仪器。

应用其工作原理可以监测土体、临时或永久性地下结构(如桩、连续墙、沉井等）的深层水平位移。

测斜仪分为固定式和活动式两种。

固定式是将测头固定埋设在结构物内部的固定点上；活动式即先埋设带导槽的测斜管，间隔一定时间将测头放入管内沿导槽滑动测定斜度变化，计算水平位移. 2分类及特点活动式测斜仪按测头传感器不同，可细分为滑动电阻式、电阻应变片式、钢弦式及伺服加速度计式四种。

上海地区用得较多的是电阻应变片式和伺服加速度计式测斜仪，电阻应变片式测斜仪优点是产品价格便宜，缺点是量程有限，耐用时间不长；伺服加速度计式测斜仪优点是精度高、量程大和可靠性好等，缺点是伺服加速度计抗震性能较差，当测头受到冲击或受到横向振动时,传感器容易损坏。

3测斜仪的组成测斜仪由以下四大部分组成：1) 探头：装有重力式测斜传感器.2) 测读仪：测读仪是二次仪表,需和测头配套使用,其测量范围、精度和灵敏度，根据工程需要而定.3)电缆:连接探头和测读仪的电缆起向探头供给电源和给测读仪传递监测信号的作用，同时也起到收放探头和测量探头所在测点与孔口距离。

4)测斜管:测斜管一般由塑料管或铝合金管制成。

常用直径为50～75mm，长度每节2～4m。

管口接头有固定式和伸缩式两种，测斜管内有两对相互垂直的纵向导槽。

测量时，测头导轮在导槽内可上下自由滑动.三、测斜管安装l 测斜孔的布设原则1)布置在基坑平面上挠曲计算值最大的位置，如悬臂式结构的长边中心,设置水平支撑结构的两道支撑之间。

年月日工程名称包头市轨道交通一号线首开段世纪鹿园站分部工程基坑围护结构分项工程名称连续墙（测斜管埋设交底）交底内容：连续墙测斜管埋设交底：1、连续墙测斜管埋设的幅段及埋设深度（见附表）。

2、连续墙测斜管埋设要求。

（1）、测管连接：将4m（或2 m）一节的测斜管用束节逐节连接在一起，接管时除外槽口对齐外，还要检查内槽口是否对齐。

管与管连接时先在测斜管外侧涂上PVC胶水，然后将测斜管插入束节，在束节四个方向用自攻螺丝或铝铆钉紧固束节与测斜管。

注意胶水不要涂得过多，以免挤入内槽口结硬后影响以后测试。

自攻螺丝或铝铆钉位置要避开内槽口且不宜过长（管内的十字与钢筋笼垂直）。

（2）、接头防水：在每个束节接头两端用防水胶布包扎，防止水泥浆从接头中渗入测斜管内。

（3）、内槽检验：在测斜管接长过程中，不断将测斜管穿入制作好的地下连续墙钢筋笼内，待接管结束，测斜管就位放置后，必须检查测斜管一对内槽是否垂直于钢筋笼面，测斜管上下槽口是否扭转。

只有在测斜管内槽位置满足要求后方可封住测斜管下口。

（4）、测管固定：把测斜管绑扎在钢筋笼上。

由于泥浆的浮力作用，测斜管的绑扎定位必须牢固可靠，以免浇筑混凝土时发生上浮或侧向移动。

（5）、端口保护：在测斜管上、下端口，外套钢管或硬质PVC管，外套管长度应满足以后浮浆混凝土凿除后管子仍插入混凝土50cm。

交底单位：接收单位：交底人：复核接收人：年月日工程名称包头市轨道交通一号线首开段世纪鹿园站分部工程基坑围护结构分项工程名称连续墙（测斜管埋设交底）交底内容：（6）、吊装下笼：绑扎在钢筋上的测斜管随钢筋一起放入地槽内，待钢筋笼就位后，在测斜管内注满清水，然后封上测斜管的上口。

在钢筋笼起吊放入地槽过程中要有专人看护，以防测斜管意外受损。

如遇钢筋入槽失败，应及时检查测斜管是否破损，必要时须重新安装。

（7）、冠梁施工：在地下连续墙凿除上部混凝土以及绑扎冠梁钢筋时，必须派专人看护好测斜管，以防被破坏。

测斜管及综合孔管选择与埋设安装设计（1）测斜管为直径75mm铝质合金管，为壁厚2mm，管内壁有两对互相正交的导槽（凹槽）。

测斜管内壁应平整圆滑，导槽不得有裂纹结瘤。

（2）测斜管安装前要检查测斜管是否平直，两端是否平整，按埋设长度要求在现场将测斜管逐根进行标记预接。

在安装测斜管的对接处导槽必须对准，并套上管接头，使用铝合金测斜管时在其周围对称的钻四个孔以便铆接，铆接测斜管接头应避开导槽，在管接头与测斜管接缝处用热缩管进行防水处理，测斜管底端加底盖并用热缩管密封，以防止注浆液渗入管内。

装配好的测斜管导槽扭转角≤0.170/m。

（3）测斜管其中一组导槽与预计变形或滑移方向相近，测斜管埋设深度在稳定层以下5m。

测斜管应保证下放到设计孔深，用承重吊绳、绞车、套管夹等装置，起吊对接好的测斜管，缓慢地放入测孔内，确认下放到孔底后，才能松开起吊装置。

（4）钻孔内有地下水时，要在测斜管内注清水，避免测斜管被水浮起而无法下放。

（5）检查记录下放到孔底的每一测斜管接头的深度和测斜管导槽的方向，并用罗盘或其他测量仪器校对准确。

（6）模拟探头放入测斜管并沿导槽检查确认导槽畅通无阻后，才能固定测斜管。

为防止浆液或其他杂物掉入测斜管内，应在测斜管上端加盖封口。

（7）测斜管与钻孔之间空隙通过底部返浆法（边注边拔），用C25水泥砂浆灌注。

为了堵塞测斜管与钻孔孔壁或套管间的空隙以及拨出套管后留下的空隙，应回填灌满M7.5水泥砂浆，使之形成整体。

灌注完毕后，做好孔口保护装置及孔口平台（1.5×1.5m2）。

孔口平台采用M7.5浆砌块石进行砌筑，浆砌块石石料应选择石质均匀，无裂缝，不易风化的块石，抗压强度不低于30Mpa。

（8）用灌浆法将测斜管牢固的固定在钻孔中，不能出现晃动和转动，并量测测斜管导槽方位、管口坐标及高程。

（9）测斜管埋设后，检查该孔测斜管埋设情况时，如果发现测斜管内壁有水泥砂浆渗入，则采取倒水冲洗测斜管内壁，并及时分析测斜管内渗入水泥砂浆的原因。

浅谈工程施工钻探中测斜管的埋设方法及保护措施作者：陈春来源：《文存阅刊》2020年第09期摘要：本文主要介绍在不同工程钻探中测斜管的埋设方法及保护措施，为以后类似工程施工有所指导。

关键词：测斜管;埋设;保护措施1.岩土体深层水平位移监测点埋设方法在围护结构外部的土壤中钻孔，孔的直径略大于测斜管的外径。

通常，测斜管更加适合外径为70且内径为10的孔。

孔的深度通常应超过结构体3至5 m。

对于硬度较高的基底，选用较小值;对于硬度较小的基底，则选用较大值。

然后将与倾斜相连接的测斜仪插入孔的测斜仪管与井眼之间的间隙中，用中砂与清水缓慢填充，同时缓慢添加砂，倒入适量的清水并，并用中砂将缝隙填满。

完成后，填充间隙并关闭保护盖。

埋入式倾斜仪应具有一对垂直于基坑边缘的凹槽。

2.地连墙与灌注桩测斜监测点埋设方法技术人员可以通过直接捆扎或安装抱箍的方式来固定测斜管。

测斜仪孔的深度等于外壳中钢筋笼的长度，然后将钢笼插入槽（孔）中，然后浇筑混凝土。

支撑结构的测斜管和钢筋笼进行绑扎并埋入，绑扎距离不应超过1.5m，因此测斜管和钢筋笼必须非常稳定，以便在浇注混凝土时测斜管和钢筋笼不会脱落。

测斜管应安装在基坑的土壤表面，两个内槽的相互垂直方向应垂直于基坑的长度。

填埋前检查测斜管的质量。

连接测斜管时，请确保上下管段的导向槽对齐且光滑。

应该避免。

影响监控工作。

掩埋测斜仪时，必须保持其固定和垂直状态，以防止浮起、破裂、破裂和扭曲。

在下钢筋笼时将测斜管绑扎在钢筋笼主筋上一起成型，使测斜管埋设于围护墙内。

测斜管上部加1m左右长度的PVC套管，套管内填充蛇皮袋，以免在破桩头（墙端）时损坏測斜管，完成后盖上保护盖。

3.工法桩体测斜埋设方法工法桩中的测斜管随型钢一起插入搅拌桩内，具体的安装方法如下。

①连接：将测斜管的4m（2m）部分一一连接到捆束部分，并在接管时检查除槽口对齐之外的内部槽口是否对齐。

将管道连接到管道时，首先用PVC胶涂覆测斜管的外部，然后将测斜管插入横梁部分，并用自攻螺钉或铝铆钉在横梁部分的四个方向上固定横梁部分和测斜管。

测斜管的安装及注意事项参考资料:上海市建设检测从业人员岗位培训基坑监测上海市建设工程检测培训中心(王敏华)2008年4月第三讲深层侧向位移监测一、监测内容围护墙体和土体的深层侧向位移，目前围护墙体内测斜一般用在地下连续墙、混凝土灌注桩、水泥土搅拌桩、型钢水泥土复合搅拌桩等围护形式上。

深层侧向位移监测为重力式、板式围护体系一、二级监测等级必测项目，重力式、板式围护体系三级监测等级选测项目。

二、仪器、设备简介1测斜仪用途及原理测斜仪是种能有效且精确地测量深层水平位移的工程监测仪器。

应用其工作原理可以监测土体、临时或永久性地下结构(如桩、连续墙、沉井等)的深层水平位移。

测斜仪分为固定式和活动式两种。

固定式是将测头固定埋设在结构物内部的固定点上;活动式即先埋设带导槽的测斜管，间隔一定时间将测头放入管内沿导槽滑动测定斜度变化，计算水平位移。

2分类及特点活动式测斜仪按测头传感器不同，可细分为滑动电阻式、电阻应变片式、钢弦式及伺服加速度计式四种。

上海地区用得较多的是电阻应变片式和伺服加速度计式测斜仪，电阻应变片式测斜仪优点是产品价格便宜，缺点是量程有限，耐用时间不长;伺服加速度计式测斜仪优点是精度高、量程大和可靠性好等，缺点是伺服加速度计抗震性能较差，当测头受到冲击或受到横向振动时，传感器容易损坏。

3测斜仪的组成测斜仪由以下四大部分组成:1) 探头:装有重力式测斜传感器。

2) 测读仪:测读仪是二次仪表，需和测头配套使用，其测量范围、精度和灵敏度，根据工程需要而定。

3)电缆:连接探头和测读仪的电缆起向探头供给电源和给测读仪传递监测信号的作用，同时也起到收放探头和测量探头所在测点与孔口距离。

14)测斜管:测斜管一般由塑料管或铝合金管制成。

常用直径为50,75mm，长度每节2,4m.管口接头有固定式和伸缩式两种，测斜管内有两对相互垂直的纵向导槽。

测量时，测头导轮在导槽内可上下自由滑动。

三、测斜管安装l 测斜孔的布设原则1)布置在基坑平面上挠曲计算值最大的位置，如悬臂式结构的长边中心，设置水平支撑结构的两道支撑之间。

参考资料：上海市建设检测从业人员岗位培训基坑监测上海市建设工程检测培训中心(王敏华）2008年4月第三讲深层侧向位移监测一、监测内容围护墙体和土体的深层侧向位移，目前围护墙体内测斜一般用在地下连续墙、混凝土灌注桩、水泥土搅拌桩、型钢水泥土复合搅拌桩等围护形式上。

深层侧向位移监测为重力式、板式围护体系一、二级监测等级必测项目，重力式、板式围护体系三级监测等级选测项目。

二、仪器、设备简介1测斜仪用途及原理测斜仪是种能有效且精确地测量深层水平位移的工程监测仪器。

应用其工作原理可以监测土体、临时或永久性地下结构(如桩、连续墙、沉井等)的深层水平位移。

测斜仪分为固定式和活动式两种。

固定式是将测头固定埋设在结构物内部的固定点上；活动式即先埋设带导槽的测斜管，间隔一定时间将测头放入管内沿导槽滑动测定斜度变化，计算水平位移。

2分类及特点活动式测斜仪按测头传感器不同，可细分为滑动电阻式、电阻应变片式、钢弦式及伺服加速度计式四种。

上海地区用得较多的是电阻应变片式和伺服加速度计式测斜仪，电阻应变片式测斜仪优点是产品价格便宜，缺点是量程有限，耐用时间不长；伺服加速度计式测斜仪优点是精度高、量程大和可靠性好等，缺点是伺服加速度计抗震性能较差，当测头受到冲击或受到横向振动时，传感器容易损坏。

3测斜仪的组成测斜仪由以下四大部分组成：1) 探头：装有重力式测斜传感器。

2) 测读仪：测读仪是二次仪表，需和测头配套使用，其测量范围、精度和灵敏度，根据工程需要而定。

3）电缆：连接探头和测读仪的电缆起向探头供给电源和给测读仪传递监测信号的作用，同时也起到收放探头和测量探头所在测点与孔口距离。

4)测斜管：测斜管一般由塑料管或铝合金管制成。

常用直径为50～75mm，长度每节2～4m.管口接头有固定式和伸缩式两种，测斜管内有两对相互垂直的纵向导槽。

测量时，测头导轮在导槽内可上下自由滑动。

三、测斜管安装l 测斜孔的布设原则1)布置在基坑平面上挠曲计算值最大的位置，如悬臂式结构的长边中心，设置水平支撑结构的两道支撑之间。

测斜导管的埋设要求测斜仪是安装在测斜导管中进行测试的，测斜仪测试数据的正确性、重复性与测斜管的埋设有直接关系。

由于伺服加速度计具有灵敏度高，性能稳定。

测量数据完全取决于测头在空间的状态，只要测头相对地球重力场的状态发生变化，就有信号输出。

导轮及测斜管的形变都会造成测头的状态发生变化。

因此必须对测斜管的埋设提出一定的要求，现就测斜仪用户的一般反应提出如下要求。

1.测斜导管的选取测斜导管是为了保证被测对象（如地基）的横向位移与测斜导管的横向位移一致，同时要考虑到一定的精度。

这就要求根据被监测的精度要求，选取相应等级的测斜管。

测斜导管除了材料不同外，应当对测斜导管的加工状态提出要求，测斜导管内的导槽应当平滑、方正、内径误差不大，同时接头过度应当平滑。

2.监测点的选取一般监测点的选取要根据建筑设计施工的要求进行。

对于测斜仪来说，检测的方向应当是测斜仪敏感的方向，所有选取的监测点，既要使测试的方向对准监测的方向，所有选取的监测点，检测完成后，能全面反映施工中对被监测对象，在施工中可能出现的危险位移进行正确的检测。

3.测斜导管的埋设测斜导管的埋设应注意埋设的方向、深度及测斜导管外围填充的质量。

3.1钻孔大小根据目前测斜仪和测斜导管的尺寸，钻孔尺寸一般为Ф108mm或Ф110mm.3.2埋设方向测斜导管内部具有4个导槽，对角上的两个导槽为一对，其中的一对应对准被监测对象可能的最大位移方向。

3.3埋设深度测斜管埋设深度应根据地质状况确定。

一般来说，测斜管的埋设深度应使测斜管的底部超过淤泥层，固定在不动的岩石或黏土上，确保在检测中测斜管的根部不产生位移。

测斜管的底部应当与钻井的深度一致，否则可能造成根部数据不固定或者将头掉人无测斜管的地方。

对于基坑开挖的测斜导管，埋设必须为基坑的2倍以上。

3.4测斜导管接头的处理测斜导管安装时底部套上盖子，在每个接头处导槽应当对准，并用螺钉拧紧，然后在各个接头处用胶条或布将其包好，防止沙土进入导管内。
