桥梁交工验收检测及荷载实验报告

检测报告委托单位: 工程（产品）名称:检测项目: 检测类别: 报告日期:桥梁工程交工验收检测XXXXXXXX工程检测技术有限公司注意事项1.本报告每页都应盖有“专用章”或骑缝章，否则视为无效。

2.复制本报告未重新加盖“专用章”或检测单位公章无效。

3.报告无负责人、审核人、批准人签字无效。

4.报告涂改无效，部分提供和部分复制报告无效。

5.对报告若有异议，应于本报告发出之日起15天向本单位提出。

6.对于来样检测，仅对来样的检测数据负责，不对来样所代表的批量产品负责。

联系地址：XX 邮政编码：XX 电话：XX 传真：XXEmaiL：XX工程（产品）名称：XX工程签字表XXXXXXXX工程检测技术有限公司2020年3月23日1概述------------------------------------------------------------- 11.1项目概况 (1)1.2检测依据 (3)1.3检测仪器设备 (3)1.4主要检测人员 (4)2检测内容和方法--------------------------------------------------- 42.1工程实体检测 (4)2.2外观检查 (5)3桥梁工程检测成果------------------------------------------------- 63.1鸳鸯坝公路桥桥梁工程实体检测 (6)3.2鸳鸯坝公路桥外观检查 (10)4检测结果________________________________________________________ 134.1桥梁工程实体检测结果汇总 (13)4.2外观检测结果汇总 (14)5结论与建议------------------------------------------------------ 145.1结论 (14)6附表工程质量评定表---------------------------------------------- 15 7附件现场检测工作展示-------------------------------------------- 19检测报告摘要1概述1.1 项目概况XX 桥位于沙溪乡，跨越区内小溪。

桥梁检测报告范文一、背景介绍本次桥梁检测是对座城市内一座长期运行的桥梁进行的全面安全评估。

该桥梁位于市区主要交通要道上，日常承受大量车辆和行人通行。

为确保公众交通安全，防止桥梁结构出现安全隐患，特对该桥梁进行全面检测与评估。

二、检测方法本次检测采用了多种综合性检测方法，包括现场实地观察、非破坏检测技术和结构力学分析。

现场观察主要通过人工目视和摄像设备记录桥梁的整体情况，包括病害、变形、龟裂等。

非破坏检测技术主要包括超声波探伤、雷达检测等，用于评估桥梁各结构部位的材料状况以及隐藏病害。

结构力学分析通过应力-应变理论，采用数学模型对桥梁进行力学分析，评估结构安全性。

三、检测结果1.桥梁外观：经过现场观察，桥梁外观整体完好，未发现明显的损伤或变形。

局部区域存在一些细小的龟裂现象，但对整体结构安全性没有明显影响。

2.结构材料：通过超声波和雷达检测技术，桥梁主要结构材料的状况良好，无明显腐蚀、裂缝和松动现象。

只有少数混凝土构件表层存在微小龟裂，但未对结构强度造成重大威胁。

3.桥梁承重力：结构力学分析结果显示，在正常工作状态下，桥梁具备足够的承载能力，满足正常车辆和行人通行的需求。

即使在瞬时超载荷载下，也不会对桥梁结构造成破坏。

4.桥梁振动：通过应变力学分析，桥梁在正常情况下，振动幅度较小，不会对通行安全造成明显影响。

四、建议1.日常维护：桥梁管理部门应加强桥梁的日常巡视和维护工作，定期对桥面、桥栏、伸缩缝等进行全面检查，修复细小龟裂和病害，确保桥面平坦、无积水，保障行人和车辆通行安全。

2.强化防腐措施：桥梁结构存在一些混凝土构件表层的微小龟裂，应采取防腐措施，避免进一步侵蚀。

在必要的时候，可采取补强措施，增加结构承载能力。

3.定期检测：为了及时发现潜在的病害和变形，减少事故风险，建议定期对桥梁进行综合性检测。

根据现有情况，初步建议每年进行全面检测一次，并在必要时进行局部加固。

五、结论根据本次桥梁检测结果，该桥梁整体结构安全性较高，能够正常承载车辆和行人通行需求。

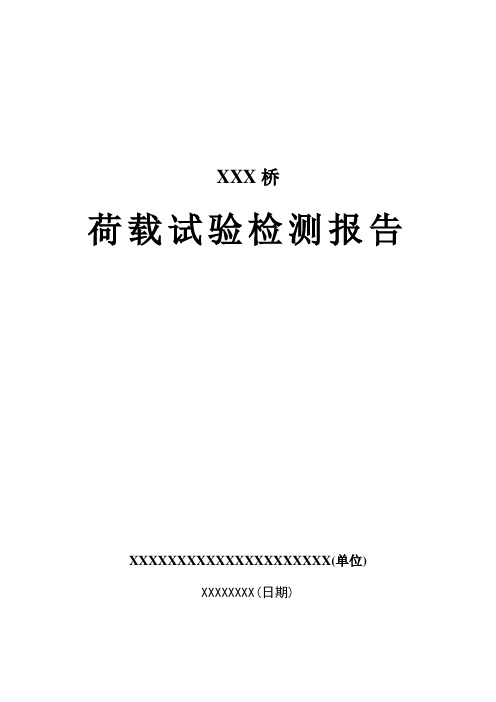

XXX桥荷载试验检测报告XXXXXXXXXXXXXXXXXXXXX(单位)XXXXXXXX(日期)目录1工程概况 (1)2试验标准、规范及依据 (2)3检测内容及仪器 (3)3.1检测内容 (3)3.2使用仪器 (3)4外观检测 (4)4.1外观检测使用编号及说明 (4)4.2构件表观缺损状况的检查 (4)4.3桥梁外观综合评定 (11)4.4桥梁结构构件的材质强度检测 (17)4.5钢筋锈蚀测试 (18)4.6混凝土保护层检测 (19)5桥梁承载能力评定 (21)5.1D R.B RIDGE平面杆系计算程序原理 (21)5.2建模参数 (21)5.3D R.B RIDGE建模过程 (21)5.4公路-I级荷载结构验算 (22)5.5计算结论 (25)6静载试验 (27)6.1试验计算分析 (27)6.2试验工况和加载车辆 (27)6.3试验测试内容 (28)6.4静载试验数据分析 (29)7动载试验 (36)7.1试验目的 (36)7.2试验内容 (36)7.3测点布置 (36)7.4试验结果分析 (37)8结论 (42)8.1桥梁结构外观检查结果 (42)8.2桥梁检算 (43)8.3静载试验 (43)8.4动载试验 (43)8.5建议 (44)1工程概况XXXXXXXXXX桥上部结构为16跨混凝土简支双T梁桥，单跨11m，主桥全长176m，桥面宽8.5m，下部桥墩采用两头带圆弧端的矩形墩，桥台采用矩形实体式桥台。

该桥于上世纪五十年代投入使用，由于该桥设计资料已丢失，加上年久失修，在此试验之前已经被评定为危桥。

受XXXXXXXXX的委托，XXXXXXXX有限公司承担XXXXXXXXX桥梁的荷载试验检测工作。

2006年4月26日进场，2006年4月29日完成现场测试，2006年5月20日完成资料处理和报告编制。

XXXXXXXXXX桥立面示意图如图1-1所示，照片如图1-2所示。

图1-1 XXXXXXX桥立面示意图图1-2 桥梁照片2试验标准、规范及依据1、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）；2、《城市桥梁养护技术规范》（CJJ11－2003）；3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62－2004）；4、《公路桥涵设计通用规范》（JTGD60－2004）；5、公路桥梁承载能力检测评定规程（报批稿），交通部公路科研所，2005年；6、《国家一、二等水准测量规范》（GB/T 12897－2006）；7、公路桥梁部件状态评定细则（讨论稿），交通部公路司，2003年；8、回弹法检测混凝土抗压强度技术规程（JGJ/T23-2001），2001年3检测内容及仪器3.1检测内容本次检测主要包括三方面的内容：全桥外观检测、静载试验检测和动载试验检测。

桥梁建造施工规范中的荷载测试与验收保证桥梁安全承载能力桥梁作为公路、铁路等交通基础设施的重要组成部分，其安全承载能力直接关系到路网的安全运行。

为了确保桥梁在使用过程中能够承受设计荷载，荷载测试与验收成为桥梁建造施工规范中的重要环节。

本文将探讨荷载测试与验收的相关要求和措施，以保证桥梁的安全运行。

一、荷载测试的目的与方法荷载测试旨在通过实际施加荷载，对桥梁结构进行验证和监测，以确保其安全承载能力。

测试过程中需要考虑桥梁的静载、动载、动力效应等因素，全面了解桥梁在使用过程中的受力情况。

在进行荷载测试时，通常采用以下方法：1. 静力试验：通过施加静态荷载，观测桥梁结构在荷载作用下的变形和应力情况，评估其承载能力。

2. 动力试验：利用振动台或车辆行驶等方式，模拟动态荷载对桥梁的作用，检测其对荷载的响应情况。

3. 采集数据：使用传感器等装置对桥梁结构的位移、应力等参数进行实时监测和数据采集，以获取真实可靠的测试数据。

二、荷载验收的标准与要求荷载验收是对桥梁承运能力的评估和验证，为确保桥梁满足设计要求，必须进行严格的验收程序。

以下是一些常见的荷载验收标准与要求：1. 缺陷检测：通过目视检查、探伤等手段，排查桥梁结构的缺陷，如裂缝、腐蚀等情况，确保桥梁的完整性和可靠性。

2. 荷载试验：依据设计要求，施加静态或动态荷载，观测结构变形、应力等参数，判断桥梁是否具备安全承载能力。

3. 数据分析：对采集的测试数据进行分析和评估，与设计参数进行对比，验证桥梁的实际承载情况。

4. 验收报告：根据测试结果和分析，编写详细的验收报告，列出结论和建议，为桥梁的正式验收提供依据。

三、验收保证桥梁安全承载能力的措施为了保证桥梁的安全承载能力，除了荷载测试与验收外，还需要采取其他措施来提高桥梁的设计和施工质量，如下所示：1. 强化设计规范：桥梁设计应符合国家、行业的相关规范，确保结构的合理性和稳定性。

2. 质量控制：严格按照设计图纸和施工方案进行施工，确保桥梁各项技术指标的达标。

桥梁验收荷载试验检测报告2008年10月长春桥梁验收荷载试验检测报告总负责人：执行负责人：项目负责人：技术负责人：检测成员：报告执笔：报告审核：报告审批：试验日期： 2008年9月23日～9月25日2008年10月长春目录桥梁地理位臵图 (1)桥梁基本状况卡片 (2)第一章概述 (3)一、工程概述 (3)二、设计标准 (4)三、检测及评定依据 (4)四、检测项目及目的 (5)五、检测方法和技术要点 (6)第二章静载试验 (10)第一节静载的检测内容及其测点布臵原则 (10)一、静载试验检测内容 (10)二、静载试验测点布臵原则 (11)三、承载能力检算及试验加载方案 (11)四、静载试验的测点布臵 (17)五、试验步骤 (19)第二节静载试验结果及分析 (21)第三节静载试验结果评定 (26)一、校验系数评定 (26)二、残余变形评定 (27)三、挠度值（刚度）评定 (27)第三章动载试验 (27)第一节动载试验的检测内容及方法 (27)一、测点布臵 (27)二、脉动试验 (28)三、行车试验 (28)四、跳车试验 (28)五、仪器连接图 (28)第二节动载试验结果及分析 (29)一、脉动试验 (29)二、行车试验 (29)三、实测阻尼比 (30)四、小结 (31)第四章综合评估及建议 (31)一、静载试验 (31)二、动载试验 (32)三、综合评估 (32)本桥桥梁地理位臵图桥梁基本状况卡片第一章概述一、工程概述K80+174.2分离式立交桥：跨径3-30m预应力混凝土简支转连续箱梁，主线上跨，交角80°，被交叉铁路为长春至图们铁路，桥下净空为8.1m。

下部结构为柱式桥墩和肋板式桥台，基础为扩大基础。

桥梁概貌见照片1.1。

照片1.1 分离立交桥桥梁概貌根据现场条件及结构的受力特点，选取右幅桥第3跨为试验跨。

试验桥跨示意图见图1.1。

长春延吉图1.1 试验桥跨示意图（右幅桥第3跨）二、设计标准①设计荷载：汽车－超20级，挂车-120；②桥面宽度：(0.75m+净11.0m＋0.45m)×2，两幅桥净距0.1m；③桥面横坡：2%单向坡；三、检测及评定依据本次检查、检测及荷载试验依据或参照以下标准、规范和资料进行1、招标文件及建设单位提供的设计图纸等相关资料；2、交通部行业标准：《公路桥涵设计通用规范》（JTJ021－89）；3、交通部行业标准：《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ023－85）；4、《大跨径混凝土桥梁的试验方法》（最终建议）；5、《公路桥梁承载能力检测评定规程》（征求意见稿）；6、交通部行业标准：《公路旧桥承载能力鉴定方法》（1988试行）；7、《公路工程质量检验评定标准》（JTG F80/1-2004）；8、《公路工程竣（交）工验收办法》（2004年第3号部长令）；9、《公路桥涵养护规范》（JTG H11-2004）；四、检测项目及目的1.静载试验（1）通过荷载试验，确定试验结构控制截面的应变分布情况，包括中性轴高度、截面应变分布、应变与荷载效率的关系、实测值与理论计算值的对比；（2）通过分析在试验荷载下桥梁跨中挠度的情况，评估结构的整体刚度。

桥梁验收报告范文一、项目概述本次桥梁验收是对XX地区的XX桥梁进行的全面检查和评估。

该桥梁位于XX市XX区，是连接两个重要交通节点的重要桥梁。

该桥梁总长XXX 米，是由XX公司承建的，在施工期间受到了政府相关部门的监督和协调。

二、验收标准三、验收内容及结果1.桥梁设计通过查阅设计文件和相关证明材料，对桥梁的设计方案进行了评估。

经过审查和讨论，认为该桥梁的设计满足相关的要求和标准，具备良好的架构稳定性和承载能力。

2.桥梁材料对桥梁采用的主要材料进行了实地检查和取样分析。

桥梁使用的钢材、混凝土、沥青等材料的质量均符合国家标准要求，并经过了相关部门的质检。

3.施工过程对施工工艺、施工质量等方面进行了全面考察。

现场查看了各个关键节点的施工情况，包括基础施工、拆除旧桥、安装钢梁等工序。

通过现场检查和与施工人员的交流，认为施工过程规范，并没有发现明显的质量问题。

4.桥梁技术要求对桥梁的技术要求进行了核查。

包括桥梁的承载能力、抗震性能、防水措施等方面。

经过检查，认为该桥梁的技术要求满足国家相关标准，具备良好的安全性和可靠性。

五、结论与建议通过对XX桥梁的全面评估和检查，认为该桥梁在设计、材料、施工和技术要求等方面均合格。

具备良好的稳定性和承载能力，满足相关的安全要求。

基于以上情况，我们建议XX地区政府正式接收该桥梁，并及时投入使用。

同时鉴于桥梁是一个复杂的工程项目，尽管该桥梁已经通过了验收，但仍建议政府部门继续加强对桥梁的定期检查和维护工作，确保其长期的安全运行。

六、致谢在本次桥梁验收过程中，我们要感谢XX公司和所有参与桥梁建设的工作人员的辛勤付出和专业工作。

同时也要感谢相关政府部门和专家组的支持和配合。

以上就是本次桥梁验收的评估报告，请相关部门和企业按照报告中的结论和建议进行后续工作。

桥梁交工验收检测项目1. 什么是桥梁交工验收检测？大家好，今天我们来聊聊一个听起来有点严肃，但其实特别有趣的话题——桥梁交工验收检测。

听名字就觉得很高大上吧？其实呢，简单来说，就是在一座桥建好之后，我们要做的“身体检查”，确保它健康、坚固，能安全地让大家通行。

就像人们买车之前，会带着去检查一下，看看有没有什么问题。

这桥也是一样，咱们可不能让它带着病痛上路呀！1.1 为什么要进行验收检测？那么，为什么这么重要呢？想象一下，如果一座桥没经过检测就开放通行，那可是要出大事的！就像我们不检查车子就开车上路，真是心惊肉跳。

桥梁验收检测可以确保结构安全，避免事故发生，保护人民的生命财产安全。

俗话说，万事开头难，咱们可得把这个头做好，免得后续麻烦不断。

毕竟，安全第一嘛，不然就真是“宁可信其有，不可信其无”了。

1.2 检测的项目有哪些？说到具体的检测项目，哎呀，那可是五花八门！首先，有结构的检查，这就像给桥梁做个“全身CT”，看看钢筋、水泥啥的有没有问题。

接着，还有材料的质量检测，确保这些材料不是“三无”产品。

然后还有桥面的平整度和防滑性检测，这就好比我们检查地板是否光滑，免得滑倒摔个四脚朝天。

最后，别忘了荷载试验，这可是检验桥梁承重能力的“大考”，能不能承受车辆的重压，全靠它来检验。

2. 验收检测的流程接下来，让我们来看看这个检测的流程，听上去是不是有点复杂，但其实不然！首先，得准备好各种设备和工具，像是测量仪器、检测车啥的，缺一不可。

这就像上学前要准备文具，不然怎么考试呀！2.1 开始检测！然后，第一步就是现场勘查，工程师们就像是侦探，细致入微地观察每个角落，确保一切都在预期之内。

接着就是正式检测，记录每一个数据，这可是个“技术活”，要精准到位，才能确保最后的结果可靠。

之后，就开始分析数据，判断桥梁的健康状态。

就像医生给病人开检查报告一样，得出结论，是否合格。

2.2 合格与否的判定最后，得出结果了！如果桥梁各项指标都符合标准，恭喜你，这座桥就可以投入使用了！如果不合格，那就得请工程师们进行整改，像是“补课”，让桥梁变得更加完美。

第1篇一、项目概述1.1 项目背景本报告针对XX市新建的高速公路桥梁项目进行质量验收评估。

该桥梁位于XX市，全长XXX米，主桥跨径为XX米，两侧引桥分别为XX米和XX米。

桥梁建设于XXXX 年，由XX施工单位承建，XX监理单位进行全程监理。

1.2 评估目的为确保桥梁工程质量，保障桥梁结构安全，本报告对桥梁建设过程中的材料、施工工艺、质量检测等方面进行全面评估，为后续桥梁运营和维护提供依据。

二、评估依据2.1 国家相关法律法规《中华人民共和国公路法》、《中华人民共和国建筑法》、《公路桥梁施工及验收规范》（JTG/T F50-2011）等。

2.2 行业标准《公路桥梁设计规范》（JTG D60-2015）、《公路桥梁施工质量验收规范》（JTG F80/1-2017）等。

2.3 设计文件桥梁设计图纸、施工组织设计、监理规划等。

2.4 施工合同施工合同、监理合同等。

三、评估内容3.1 材料质量评估3.1.1 材料来源及检验报告对桥梁建设中使用的钢材、混凝土、水泥、砂石等原材料进行来源调查，核对检验报告，确保材料符合设计要求。

3.1.2 材料性能检测对桥梁建设中使用的钢材、混凝土、水泥、砂石等原材料进行性能检测，包括强度、耐久性、抗裂性等，确保材料性能满足设计要求。

3.2 施工工艺评估3.2.1 施工方案及执行情况评估施工单位是否严格按照设计文件和施工规范进行施工，包括施工方案、施工组织、施工工艺等。

3.2.2 施工过程控制评估施工单位在施工过程中对质量管理的执行情况，包括原材料检验、施工过程监控、隐蔽工程验收等。

3.3 质量检测评估3.3.1 施工过程中的检测评估施工单位在施工过程中对关键工序、关键部位的检测情况，确保施工质量。

3.3.2 隐蔽工程验收评估隐蔽工程验收的执行情况，确保隐蔽工程符合设计要求。

3.4 工程外观评估评估桥梁工程的外观质量，包括结构尺寸、平整度、线形等。

四、评估结果4.1 材料质量经评估，桥梁建设中所使用的原材料均符合设计要求，性能检测合格。

穗莞深城际轨道交通工程SZH-1标三工区东江南特大桥岸栈桥试验验收报告本次试验为东江南特大桥栈桥建成后的成桥试验。

按照栈桥荷载试验方法，检测控制截面挠度、抗裂性能及栈桥动力特性等指标，以达到以下目的：1.检验栈桥结构的承载能力、结构变形及正常使用状态是否满足设计要求，评价该栈桥的实际承载力是否满足设计要求。

2.通过荷载试验，考察栈桥结构的整体变形规律，了解结构的实际受力状况和工作状态，为日后栈桥的使用、养护和管理提供科学依据。

3.通过动力荷载试验，测定栈桥结构的动力特性和动力响应，评价栈桥的动力特性。

一、栈桥技术参数1、栈桥长：215m；2、宽度：8m;3、桥面高程：+4.0m;4、设计荷载：一孔跨度内仅允许布置1台50t履带吊或者一台砼搅拌车荷载;5、最大抵抗风力：40m/s（12级）;6、工作最大风力：14m/s（6级）;7、设计使用寿命：3年;8、船撞力：不计（另设安全导航标）;9、单桩设计承载力：制动墩单桩承载力300KN；连续墩单桩承载力550KN;二、试验设备一辆挂车，全站仪，精密水准仪三、试验方法1、静力试验测试方法控制截面挠度采用高精度水准仪测试，测点布置在桥面位置上，挠度测试分辨率为±0.1mm。

2、动力试验测试方法动载试验是利用某种激振方法激起栈桥结构的振动，如大地脉动、行车激励等，并测定其固有频率、阻尼比、振型、动力响应系数等参量，从而判断栈桥结构的整体刚度、行车性能。

动载试验内容一般包括地脉动测试、跑车测试、跳车测试、刹车测试四、静载试验以一台重车静止停在栈桥15m标准跨跨中。

按设计荷载50t：1.0、1.2二级荷载进行加载，标准纵断面等分5点进行相对标高测量。

五、动力试验1、跑车试验：跑车试验是强迫振动法的一种。

常常采用试验车辆以不同的行驶速度通过栈桥，使栈桥产生不同程度的强迫振动，简称“跑车试验”。

由于桥面的平整度具有一定的随机性，所以由跑车引起的振动也是随机的，当试验车辆以某一速度通过时，所产生的激振力频率可能会与栈桥结构的某阶固有频率比较接近，栈桥结构便产生类共振现象，此时栈桥各部位的振动响应达到最大值。

XXX水电站施工便桥
验
收
报
告
XXX工程机械设备有限公司
XXX年XX月
一、工程概况
该施工便桥位于XXX，属于XXX水电站场内交通便桥，采用200型贝雷桁架编组，具体参数如下：
桥型结构：单跨桥，三排单层加强30.48m。

工程设计安全等级 :临时桥;满足正常使用要求，设计使用年限两年。

钢桥通行要求：单车道单车通行。

设计行车速度：15km/h。

桥面宽度：约4.2m。

设计荷载：汽车荷载：汽车-60t，挂车-120。

桥上纵坡：平坡（双向）。

桥上横坡：平坡。

二、检测结果
根据贝雷桥试验大纲对其进行试验，测试结果如下：
1、外观检查
2、静载试验
根据大纲要求，自重挠度如下：
总质量为600kN的载重在跨中位置停留5min之后，测得静载挠度如下：
3、动载试验
根据大纲要求，当总质量为600kN的载重车载以5km/h速度通过预定测试位置时，测得动载挠度如下：
三、验收组验收人员签名
四、工程验收结论
XXX工程机械设备有限公司
XXX年XX月。
