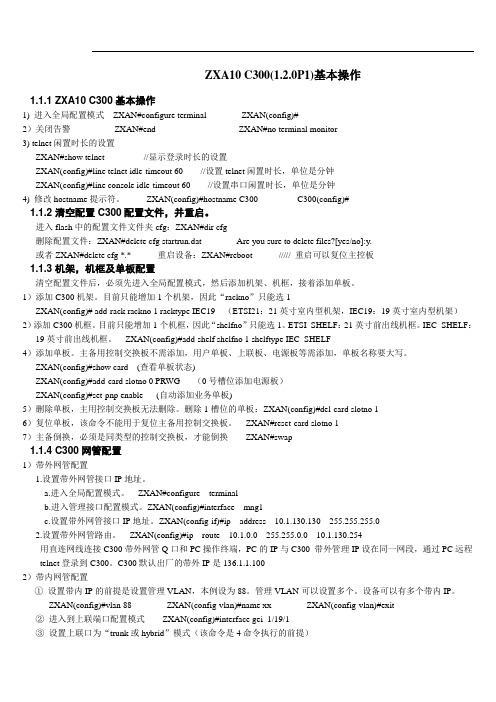

ZXA10 C300(1.2.0P1)基本操作1.1.1 ZXA10 C300基本操作1) 进入全局配置模式ZXAN#configure terminal ZXAN(config)#2）关闭告警ZXAN#end ZXAN#no terminal monitor3) telnet闲置时长的设置ZXAN#show telnet //显示登录时长的设置ZXAN(config)#line telnet idle-timeout 60 //设置telnet闲置时长，单位是分钟ZXAN(config)#line console idle-timeout 60 //设置串口闲置时长，单位是分钟4) 修改hostname提示符。

ZXAN(config)#hostname C300 C300(config)#1.1.2 清空配置C300配置文件，并重启。

进入flash中的配置文件文件夹cfg：ZXAN#dir cfg删除配置文件：ZXAN#delete cfg startrun.dat Are you sure to delete files?[yes/no]:y.或者ZXAN#delete cfg *.* 重启设备：ZXAN#reboot ///// 重启可以复位主控板1.1.3 机架，机框及单板配置清空配置文件后，必须先进入全局配置模式，然后添加机架、机框，接着添加单板。

1）添加C300机架。

目前只能增加1个机架，因此“rackno”只能选1ZXAN(config)# add-rack rackno 1 racktype IEC19 （ETSI21：21英寸室内型机架，IEC19：19英寸室内型机架）2）添加C300机框。

目前只能增加1个机框，因此“shelfno”只能选1。

ETSI_SHELF：21英寸前出线机框。

IEC_SHELF：19英寸前出线机框。

ZXAN(config)#add-shelf shelfno 1 shelftype IEC_SHELF4）添加单板。

试题类型题干判断题EPON网络目前可以提供下行1.25Gb/s带宽，上行不对称的传输带宽判断题F820可以最多可以插入两块VoIP单板，因此可以实现最多32路的VoIP用户接入功能。

判断题ODN是一个连接OLT和ONU的无源连接设备。

主要功能是分发下行数据并集中上行数据。

判断题OLT上不能添加未上电的ONT。

判断题ONU接收光功率范围大于－24dBm小于-8dBm。

如果收光不正常请先查局端过来光路是否正常。

判断题ONU设备长时间不用时应关掉电源、拔掉电源插头。

判断题ONU应具有将自身掉电事件通知OLT的能力判断题ONU注册过程通过OLT与ONU之间的PLOAM消息交互实现，其中最关键的步骤是发现ONU和ONU测距判断题PON网络建设成本低，维护简单，容易扩展，易于升级，PON结构在传输途中无需电源，没有电子部件，易于铺设，基本不用维护，长期运营成本和管理成本节省很大判断题ZXA10 F628（V1.0）的ALARM灯闪烁时表示光链路连接故障。

判断题ZXA10 F628（V1.0）的RUN灯常亮时表示设备正常运行判断题ZXDSL 9806H的RUN灯为红绿双色指示灯，亮红色表示正常，亮绿色表示电源有告警。

判断题ZXDSL 9806H设备主控板光L1、L2灯为接口链路指示灯，绿灯亮，链路通；绿灯灭，链路不通。

判断题当光缆终端盒与光网络终端（ONU）设备分别安装在不同位置时，其连接光跳纤宜采用带有金属铠装光跳纤。

判断题光缆接续时应核对光纤、铜导线线序，按照A端接A端的接续方式进行接续判断题光纤故障定位仪：发出持续或具有脉冲式的红光注入光纤，在宏弯或者光纤断裂处则会有红光漏出，可识别断裂、弯曲、连接器故障、熔接以及其它引起损耗的原因，探测距离5km判断题光纤最重要的特点是：它可以传输很高速率的数字信号，容量很大；并可以采用波分复用（WDM）、频分复用（FDM）、时分复用（TDM ）、空分复用（SDM）、副载波复用（SCM）等各种光的复用技术，进一步提高光纤的利用率。

中兴EPON产品试题姓名：单位：得分：一、单选试题（每题 2分共18分）1、ONU的PON口尾纤类型为( c )A、FCB、LCC、SCD、ST2、以下对EPON系统传输机制描述正确的是（ b ）A、下行广播，上行CSMA/CDB、下行广播，上行TDMAC、上行广播，下行CSMA/CDD、上行广播，下行TDMA3、ONU的光功率范围为( c )A、接收光功率：－1～－24 （1310nm）发送光功率：＋2～－3 （1490nm）B、接收光功率：－6～－27 （1310nm）发送光功率：＋7～＋2 （1490nm）C、发送光功率：＋4～－1 （1310nm）接收光功率：－8～－24 （1490nm）D、发送光功率：＋4～－1 （1310nm）接收光功率：－8～－26 （1490nm）4、目前一台F820最多支持的FE口和语音用户数分别为（ D）A、16，16B、16，32C、24，16D、24，325、F820的VOIP单板启动成功inservice，但注册失败，此时长亮的指示灯为（b ）A、RUNB、ALMC、HKSD、LINK6、关于POS说法错误的是( 4 )1.POS（Passive Optical Splitter）称为无源光纤分路器2.是一个连接OLT和ONU的无源设备 3.它的功能是分发下行数据并集中上行数据 4.如果断电,则POS无法正常工作.7、ZXA10 C220每个插箱配有两块电源板和（ 3 ）个槽位。

1、12；2、13；3、14；4、15.8、C220的PON口的发射光波长是：（ 2 ）1、1310nm2、1490nm3、990nm4、1530nm9、EPON设备中，ONU-D400的接收光波长是：（ 2 ）1、1310nm2、1490nm3、990nm4、1530nm二、多选题（每题 2分共4分）1、属于接入网的有：（12 ）1、Olt2、Onu3、Router4、Switch2、F820上提供用户接口的单板是（124 ）A、MS8EB、EI8EC、EPUAD、V08B,V16B三、判断题（每题1分共7分）1、F820最多可提供24*FE口或8FE口，32voip口. ( 对 )2、在测量EPON的PON口光功率时，必须用专门的EPON光功率测试仪进行测量，一般的光功率计是不行的；( 对 )3、在EPON系统中，ONU的发射波长为1490nm，接收波长为1310nm；(错 )4、设备或设备系统应在外部防雷系统的保护范围内，不受直击雷的危害；( 对 )5、ZXA10 C220的EPFC板提供四个GE光口. ( 对 )6、EPON系统采用WDM技术，实现单纤双向传输. (对 )7、EPON适宜承载基于以太网的业务，简单、低成本、中等性能，满足公众住宅客户需求。

ZXA10 EPON网管业务配置操作模板FTTH（V1.1）中兴通讯股份有限公司2010年04月目录1.业务配置 (3)1.1认证ONU过程 (3)1.1.1更改OLT单板认证模式 (3)1.1.2创建ONU类型模板 (4)1.1.3认证ONU (5)1.1.4配置ONU的带宽 (8)1.2开通上网业务（OLT二层透传，不起QinQ） (9)1.2.1创建静态vlan (9)1.2.2上联端口绑定vlan (10)1.2.3端口PON-ONU绑定vlan (11)1.2.4配置ONU用户端口的vlan (13)1.3开通语音业务 (17)1.3.1配置语音通道 (17)1.3.2配置OLT的IP模板 (17)1.3.3配置OLT的VLAN模板 (18)1.3.4配置OLT的VoIP协议模板 (19)1.3.5配置OLT的传真模板 (20)1.3.6配置ONU的应用模板 (20)1.3.7配置ONU的语音IP (21)1.3.8配置ONU上的SIP用户 (22)1.业务配置任何新的ONU上电接入一台OLT C220所连接的网络，都必须经过C220的授权认证后才能接入网络。

对于FTTH环境下使用的ONU D420，所有配置操作都在OLT C220的网元上进行（包括对ONU的操作）。

1.1认证ONU过程上网业务的配置的目的是使用户可以通过EPON接入internet，其配置主要包括注册认证ONU，配置ONU带宽，配置上联和用户端口vlan，配置ONU的vlan。

具体步骤如下：1.1.1更改OLT单板认证模式网管界面中右击C220网元-->EPON 配置-->OLT管理-->OLT认证配置，将会打开“OLT 认证配置”界面，选择单板后可以将ONU认证模式改为序列号认证方式，默认是MAC地址认证方式。

1.1.2创建ONU类型模板网管界面中右击C220网元-->EPON 配置-->ONU管理-->ONU类型模板，弹出界面中选择“创建”按钮。

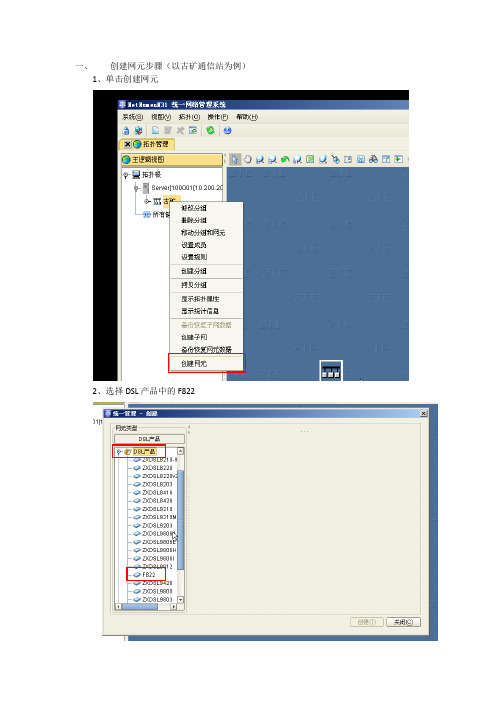

一、创建网元步骤（以古矿通信站为例）
1、单击创建网元
2、选择DSL产品中的F822
3、以古矿绿苑23号楼一单元交换机A为例，输入网元名称：23-1-A，网元IP：
10.200.113.194，掩码：255.255.255.0，读团体名：jmtx5251ro，写团体名：jmtx5251wr，SNMP版本选择v2c，端口号保持默认的161即可，然后单击创建完成。

二、修改网元步骤
1、右键单击想要修改的网元。

2、然后修改想要修改的内容，单击修改完成。

三、删除网元
1、右键单击需要删除的网元，然后单击确定即可删除。

四、告警管理
当出现告警时，点击菜单栏“视图”→“告警管理”，然后打开管理视图中的告警实时监控，即可看到当前所有的告警的详细信息，右键单击告警就可以确认当前告警。

中兴通讯EPON系统产品说明中兴通讯股份有限公司2011年9月1 产品概述近年来，随着社会的发展，人们对于通信业务的需求不断增长，除了传统的话音、TDM专线等窄带业务外，对于宽带数据业务的需求迅速增长，更多用户开始关注基于宽带的新业务如3D网络游戏、远程教育、视频会议、可视电话、视频点播和IPTV等，同时这些增值业务也将成为运营商收入的增长点。

成为运营商吸引用户，提供差异化服务，增加业务收入的重要手段。

宽带增值业务的推广，使用户对带宽的需求由原来的几兆变为十几兆甚至几十兆、上百兆。

光纤作为传输高速率、大容量、多业务的最佳媒质，使得接入手段的光纤化成为接入网的发展方向。

为了适应电信网络发展的需求，中兴通讯基于对网络发展内在规律的深入把握，推出了ZXA10 EPON无源光网络系列设备，为接入网的网络建设以及业务提升提供了坚实的技术和业务平台。

图1中兴通讯FTTx整体解决方案中兴通讯ZXA10 EPON无源光接入系统提供各种容量的局端设备到系列化的用户端设备，适应FTTN/B/O和FTTH等各种应用场合的一个全面光接入解决方案，可以充分满足运营商在竞争激烈，业务发展变化迅速，网络不断发展演进的大环境中，快捷方便开展业务、提供廉价大带宽和多业务支持能力的要求。

ZXA10 EPON无源光接入系统提供良好的组播与动态带宽调度能力，支持大带宽的数据和互联网接入业务、VoIP业务、IPTV、CATV视频业务和L2VPN业务的开展，有效支撑广播式与交互式的VOD/IPTV/SDTV/HDTV等新兴高宽带业务的接入需求，并提供良好的QoS与安全性保障。

同时，ZXA10EPON与中兴通讯综合业务接入网MSAN和DSLAM等产品统一组网，提供全系列的FTTx解决方案。

2 产品系列ZXA10 EPON产品系列由OLT设备和ONU设备构成。

2.1.1ZX A10 C2201主要功能模块与单板ZXA10 C220是一款中容量高密度的无源光接入局端设备，19英寸，机框高度6U，共14插槽。

中兴EPON产品试题姓名：单位：得分：一、单选试题（每题 2分共18分）1、ONU的PON口尾纤类型为( c )A、FCB、LCC、SCD、ST2、以下对EPON系统传输机制描述正确的是（ b ）A、下行广播，上行CSMA/CDB、下行广播，上行TDMAC、上行广播，下行CSMA/CDD、上行广播，下行TDMA3、ONU的光功率范围为( c )A、接收光功率：－1～－24 （1310nm）发送光功率：＋2～－3 （1490nm）B、接收光功率：－6～－27 （1310nm）发送光功率：＋7～＋2 （1490nm）C、发送光功率：＋4～－1 （1310nm） 接收光功率：－8～－24 （1490nm）D、发送光功率：＋4～－1 （1310nm）接收光功率：－8～－26 （1490nm）4、目前一台F820最多支持的FE口和语音用户数分别为（ D）A、16，16B、16，32C、24，16D、24，325、F820的VOIP单板启动成功inservice，但注册失败，此时长亮的指示灯为（b ）A、RUNB、ALMC、HKSD、LINK6、关于POS说法错误的是( 4 )1.POS（Passive Optical Splitter）称为无源光纤分路器2.是一个连接OLT和ONU的无源设备 3.它的功能是分发下行数据并集中上行数据 4.如果断电,则POS无法正常工作.7、ZXA10 C220每个插箱配有两块电源板和（ 3 ）个槽位。

1、12；2、13；3、14；4、15.8、C220的PON口的发射光波长是：（ 2 ）1、1310nm2、1490nm3、990nm4、1530nm9、EPON设备中，ONU-D400的接收光波长是：（ 2 ）1、1310nm2、1490nm3、990nm4、1530nm二、多选题（每题 2分共4分）1、属于接入网的有：（12 ）1、Olt2、Onu3、Router4、Switch2、F820上提供用户接口的单板是（124 ）A、MS8EB、EI8EC、EPUAD、V08B,V16B三、判断题（每题1分共7分）1、F820最多可提供24*FE口或8FE口，32voip口. ( 对 )2、在测量EPON的PON口光功率时，必须用专门的EPON光功率测试仪进行测量，一般的光功率计是不行的；( 对 )3、在EPON系统中，ONU的发射波长为1490nm，接收波长为1310nm；(错 )4、设备或设备系统应在外部防雷系统的保护范围内，不受直击雷的危害；( 对 )5、ZXA10 C220的EPFC板提供四个GE光口. ( 对 )6、EPON系统采用WDM技术，实现单纤双向传输. (对 )7、EPON适宜承载基于以太网的业务，简单、低成本、中等性能，满足公众住宅客户需求。

一．连接原理图： PC 电话7609BRAS
E 光路
SS
ITV 服
中兴F420：地址：192.168.1.1 用户名：admin 密码：admin
第一步：版本升级。

系统管理(上) →固件升级(左) →浏览(右) →固件升级(右)。

第二步：配注册到OLT上的SN。

高级配置(上) →ONU设置(左) →ONU ID输入SN(右) →应用(右)。

第三步：配语音通道。

高级配置(上) →PON设置(左) →类型选DHCP (右) →VLAN ID内填4050(右) →优先级选7(右) →应用(右)。

第四步：配SS软交换数据。

VOIP(上) →基本配置(左) →MG注册方式在域名后填SN(右) →服务器地址内填172.63.0.2(右) →TOS/DSCP内填7(右) →终端内填EP12/01/00/00/00和EP12/01/00/00/01(右)
→RTP内填RTP/00000和RTP/00001 (右) →应用(右)。

第五步：保存配置。

在界面的右上角有一个保存配置的按钮可在配置时随时保存。
