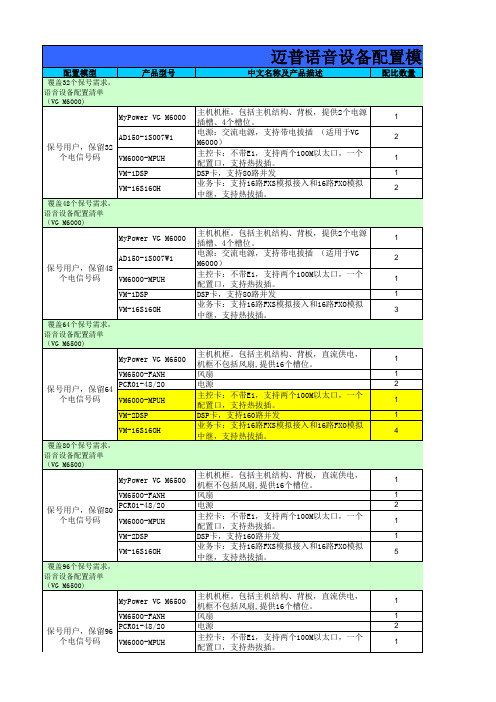

迈普IMS设备配置模式汇总1、配置设备名称和enable密码、系统时钟、时区在config全局配置模式下Getway（config）#Hostname 衡阳市体育局配置设备名称衡阳市体育局（config）#enable password SYht 注意密码区分大小写在特权模式下衡阳市体育局#clock 2014 5 4 14 50 22 配置系统日期和时间衡阳市体育局#clock timezone BEIJING 配置时区2、配置IMS SBC服务器地址在config全局配置模式下衡阳市体育局（config）#Host 10.185.181.1443、配置上联端口和路由在config全局配置模式下，进入局域网接口F0衡阳市体育局（config）#Interface f0ip address 10.134.0.20 255.255.240.0 端口地址和子网掩码Exitip route 0.0.0.0 0.0.0.0 10.134.0.1 缺省路由指向4、配置FXS电话接口对应的号码在config全局配置模式下，进入callroute-conf模式衡阳市体育局（config）#callrouting-confdial-peer 1 pots slot 1channel 0 0 destination-pattern 2636898channel 0 0 username +867342636898@ password NTWVSVTTPSMWSSRV encryptexit5、配置FXS接口使能在config全局配置模式下fxs-card 0channel 0 3 callid enable 配置4个接口开来电显示channel 0 3 enableexitfxs-card 1channel 0 3 callid enable 配置4个接口开来电显示channel 0 3 enableexit6、配置SIP中继路由出局基本参数在config全局配置模式下，进入callroute-conf模式衡阳市体育局（config）#callrouting-confdial-peer 100 voipdestination-pattern xx. 如xx.则匹配任意codec g711a 配置语音流编码模式，默认g729 session-target sip-server 通过Proxy Server发起呼叫在config全局配置模式下配置7、配置SIP协议语音基本属性在config全局配置模式下，进入voicesrv-conf模式sip national-code +86 配置国家电话代码sip area-code 0734 配置地区区号sip prack enable支持prack属性，prack是SIP里面的一个参数，表示临时响应也需要进行确认fax-protocol pass-through 传真模式设定为透传sip session-timer enable 呼叫保活开启sip ignore-nomedia-ring enable 忽略不带媒体的18x信息8、配置SIP协议接口信息在config全局配置模式下，进入interface F1接口sip-gateway voip interface 指定该接口为SIP协议网关接口sip-gateway voip proxy domain-name 配置代理服务器名称sip-gateway voip registrar domain-name 配置注册服务器名称sip-gateway voip registrar 10.185.181.144 配置注册服务器IPsip-gateway voip registrar expires 120 指定主被服务器模式下，心跳报文发送周期9、配置多台IMS设备短号互拨在1号设备的F0接口上，配置移动公司分配的IP地址，并接入到移动的ONU 指定接口衡阳市体育局2（config-if）#ip address xx在config全局配置模式下，进入callroute-conf，新建dial-peer 99 voipdestination-pattern 2xxxcodec g711asession-target 192.168.1.3sip user-phoneexitdial-peer 98 voip 如果有多台IMS设备，依次设置destination-pattern 3xxxcodec g711asession-target 192.168.1.4sip user-phoneexit在2号设备的F0接口上，配置移动公司分配的IP地址，并接入到移动的ONU 指定接口衡阳市体育局3（config-if）#ip address 192.168.1.3 255.255.255.0在config全局配置模式下，进入callroute-conf，新建Dial-peer 99 voipdestination-pattern 1xxxcodec g711asession-target 192.168.1.2sip user-pnonedial-peer 98 voip 如果有多台IMS设备，依次设置destination-pattern 3xxxcodec g711asession-target 192.168.1.4sip user-phoneexit可以满足在不同IMS设备上短号互拨（必须能够IP互通）10、启用/停止SIP协议在config全局配置模式下Sip-gatewayno sip-gateway11、常用检查命令Show run 检查当前配置所有信息Show start 检查已保存的所有信息Show sip reg 检查号码注册情况Show callroute 检查设备电话端口配置情况Ping x.x.x.x 测试到网关网络连通状态Write 保存配置Show acc active all 检查当前激活的通话Show digit map 查看呼叫路由#33# 在电话机上查本机号码12、远程控制设置1、在PC上安装SecureCRT软件2、将IMS Console 线连接IMS设备的Console口和PC的com口（笔记本一般需要增加USB转Com线来连接console线）3、启动SecureCRT软件，在连接中选择新建会话4、指定协议为serail－选择com口（PC机一般是com1或者com2，笔记本一般是com3或者com4，可以从《我的电脑－属性－硬件－设备管理器－端口》中查到相应的com名称）－波特率为9600－数据位8－奇偶校验none－停止位1－流控全不选5、系统自动生成一个会话名称，如Serail-comX，点击该名称，选择连接6、启动QQ程序，建立会话，选择远程协助。

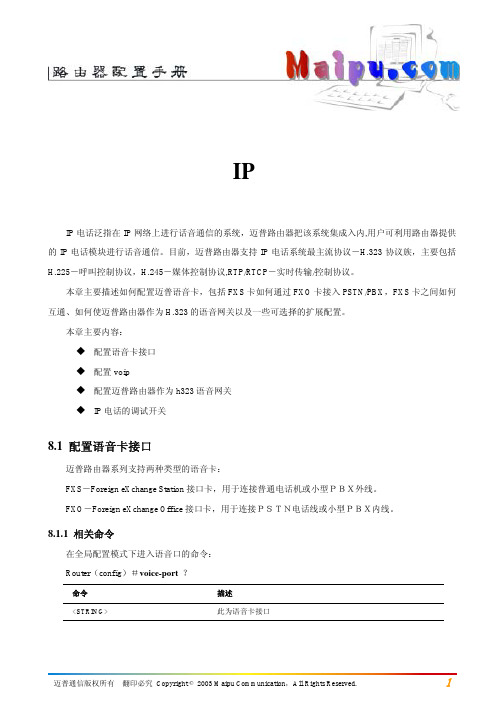

第八章 IP电话配置IP电话泛指在IP网络上进行话音通信的系统，迈普路由器把该系统集成入内,用户可利用路由器提供的IP电话模块进行话音通信。
目前，迈普路由器支持IP电话系统最主流协议－H.323协议族，主要包括H.225－呼叫控制协议，H.245－媒体控制协议,RTP/RTCP－实时传输/控制协议。
本章主要描述如何配置迈普语音卡，包括FXS卡如何通过FXO卡接入PSTN/PBX，FXS卡之间如何互通、如何使迈普路由器作为H.323的语音网关以及一些可选择的扩展配置。
本章主要内容：配置语音卡接口配置voip配置迈普路由器作为h323语音网关IP电话的调试开关8.1 配置语音卡接口迈普路由器系列支持两种类型的语音卡：FXS－Foreign eXchange Station接口卡，用于连接普通电话机或小型ＰＢＸ外线。
FXO－Foreign eXchange Office接口卡，用于连接ＰＳＴＮ电话线或小型ＰＢＸ内线。
8.1.1 相关命令在全局配置模式下进入语音口的命令：Router（config）＃voice-port？命令描述<STRING> 此为语音卡接口注：1、如果是老版路由器的IP电话模块，则语音卡的接口为单个数字，如：0、1等；2、如果是新版路由器的IP电话模块，则语音卡的接口为x/y组成，其中x是广域口的编号，y是语音卡的口编号，例如：插在广域口s3，使用1通道，则其语音口的编号为3/1；3、具体接口的编号，可以通过show run看到。
进入语音口之后：Router（config）＃voice-port 0Router（config-voice-port）#？命令描述Codec <g723 / g729 / g711a> 此命令设置语音编码类型。
可选G.711a、G.723、G.729，分别对应不同的编码、压缩算法，常用的是G.729和G.723。
如选定一种语音编码，则路由器将优先协商该编码Volume <Number> 该number为音量系数，从0～63。
1、迈普设备配置基本命令用户名密码为 admin adminSwitch>enableSwith#config?terminalSwith(config)#vlan 70 //新建vlan70Switch(Config-If-Vlan70)#name guanli //将vlan70 命名为guanli Switch(Config-If-Vlan70)#ip address//配置交换机管理地址Switch(Config-If-Vlan70)#no shutdownSwitch(Config-If-Vlan70)#exit//配置交换机路由Swith(config)#vlan 338,440 //新建vlan338,440Switch(Config)# int ethernet 0/0/1 //进入端口Switch(Config-Ethernet1-0/0/1)# no shutdown //打开端口Switch(Config-Ethernet1-0/0/1)# switchport mode access //将端口定义为access口Switch(Config-Ethernet1-0/0/1)# switchport access vlan 338 //将vlan338加入到该端口Switch(Config-Ethernet1-0/0/1)# exitSwitch(Config)# int ethernet 0/0/2-19;ethernet 0/0/20 //进入端口组Switch(Config-Port-Range)#switchport mode access //将端口组定义为access口Switch(Config-Port-Range)#switchport access vlan 440 //将vlan440加入到该端口组Switch(Config-Port-Range)#exitSwitch(Config)#int ethernet 0/0/21 //进入端口Switch(Config-Ethernet1-0/0/21)# switchport mode trunk //将端口定义为trunk口Switch(Config-Ethernet1-0/0/21)#switchport trunk allowed vlan 70;338;440 //该端口允许vlan70,338,440通过Switch(Config-Ethernet1-0/0/21)#exitSwitch(Config)#exitSwitch#write //保存2、迈普设备故障处理基本命令1）查看交换机端口状态2）查看交换机端口描述3）查寻mac地址4）修改交换机配置打开端口 no shutdown 关闭端口 shutdown。
第1章系统基础本章主要讲述迈普路由器中MYPOWER-R系统的基本知识，包括MYPOWER-R系统模式、配置环境的准备及命令行接口的有关知识等。
本章主要内容：●路由器配置方式●命令运行模式●搭建配置环境●命令行接口●路由器WEB配置1.1路由器配置方式迈普路由器为用户提供了四种典型的配置方式，分别是：●通过console口，采用shell命令进行配置●通过336modem模块LINE口进行配置●通过Telnet远程登录到路由器上配置●通过SNMP网管系统对路由器进行配置其中最后一种配置方式提供中英文的用户界面，主要用于用户监控网络的工作状态及收集系统统计信息。
本用户手册主要描述通过console口配置路由器的方法，通过336modem模块LINE口、Telnet远程登录配置路由器的方法与之类似，通过SNMP网管系统对路由器进行配置的细节详见路由器网管系统说明书。
1.2命令运行模式迈普路由器MYPOWER-R 为系统命令的管理及执行专门提供了一个命令处理子系统，称之为shell，其主要功能包括：●系统命令的注册●系统配置命令的用户编辑●用户输入命令（通过Console口或Telnet连接）的语法分析●系统命令的执行用户通过shell命令配置路由器时，系统为命令的执行提供了多种运行模式，每种命令模式分别支持特定的MYPOWER-R 配置命令，从而达到分级保护系统的目的，确保系统不受未经授权的访问。
Shell子系统当前为配置命令的运行提供以下多种模式，不同的模式对应于不同的系统提示符，用以提示用户当前所处的系统模式。
可能的一些模式如下：●普通用户模式（user EXEC）●特权用户模式（privileged EXEC）●全局配置模式（global configuration）●接口配置模式（interface configuration）●路由配置模式（router configuration）●文件系统模式（file system configuration）●访问列表配置模式（access list configuration）●语音口配置模式（voice-port configuration）●拨号端配置模式（dial-peer configuration）●加密变换配置模式（crypto transform-set configuration）●加密映射配置模式（crypto map configuration）●IKE策略配置模式（isakmp configuration）●公钥系列配置模式（pubkey-chain configuration）●公钥配置模式（pubkey-key configuration）●DHCP配置模式（dhcp configuration）其他配置模式在相关章节中进行介绍，表1-1描述了各种命令模式的进入方法及模式间的切换方法。
接口配置手册本手册著作权属迈普通信技术有限公司所有，未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。
侵权必究。
策划：研究院资料服务处* * *迈普（四川）通信技术有限公司地址：成都市高新区九兴大道16号迈普大厦技术支持热线：400 886 8668传真：（+8628）85148948E-mail：support@网址：邮编：610041* * *版本：2008年7月第3版编号：MP/DC-RD-CPSJ-114前言读者对象z网络工程师z技术推广人员z网络管理人员适用范围本手册适用于迈普 EPAS 6.1.X的版本及对应的设备。
本书约定命令行关键字用加粗表示；命令行参数用斜体表示。
大括号“{ }”表示括号中的选项是必选的；中括号“[ ]”表示括号中的选项是可选的；尖括号“<>”表示括号中的信息不被显示出来；方括号“【】”表示括号中的内容需要用户注意；竖线“|”用于分隔若干选项，表示二选一或多选一；正斜线“/”用于分隔若干选项，表示被分隔的各选项是可以被同时选中的；“ 注意”表示需要读者注意的事项，是配置系统的关键之处，希望用户能认真阅读。
“ 注”表示对前面内容的注解；“ 图解”表示对图例的文字解释。
声明由于产品版本升级或其它原因，本手册内容会不定期进行更新。
除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
目录第1章以太网接口配置 (1)1.1简介 (1)1.2基本指令描述 (1)1.3特殊指令描述 (4)1.4监控和调试 (5)1.4.1监控命令 (5)1.4.2监控命令实例 (6)第2章E1接口配置 (8)2.1简介 (8)2.2基本指令描述 (8)2.3应用实例 (9)2.3.1应用实例一 (9)2.4监控和调试 (10)第3章CE1接口配置 (11)3.1简介 (11)3.2基本指令描述 (11)3.3应用实例 (13)3.3.1应用实例一 (13)3.4监控和调试 (14)第4章POS接口配置 (15)4.1简介 (15)4.2基本指令描述 (15)4.2.1时钟配置命令 clock source (16)4.2.2CRC设置 crc (16)4.2.3线路时延配置pos delay trigger (17)4.2.4线路标志配置pos flag (18)4.2.5启动净荷扰码scramble-atm (18)4.2.6线路环回命令 loopback (19)4.2.7告警设置命令report (19)4.2.8告警门限设置 (20)4.2.9告警门限设置 (20)4.2.10接口状态配置 (20)4.3扩展指令描述 (20)4.3.1线路帧类型选择 frame (21)4.3.2设定J0 和j1的模式： (21)4.4应用实例 (22)4.4.1应用实例一 (22)4.5监控和调试 (23)4.5.1监控命令 (23)4.5.2监控命令实例 (23)第5章CPOS接口配置 (26)5.1简介 (26)5.2基本指令描述 (26)5.3配置实例 (31)5.3.1配置实例一 (31)5.4使用注意事项 (32)5.4.1时钟设置 (32)5.4.2通道踪迹消息（J1）的设置 (32)5.4.3支路的定位 (33)第6章虚拟以太桥接接口配置 (34)6.1简介 (34)6.2基本指令描述 (34)6.3应用实例 (35)第7章802.1Q配置 (38)7.1802.1Q协议简介 (38)7.2802.1Q配置原理 (39)7.2.1配置VLAN的作用 (39)7.2.2单臂路由 (39)7.2.3子网隔离 (40)7.3802.1Q配置命令 (41)7.4802.1Q配置实例 (43)7.4.1单臂路由器的典型应用 (43)7.4.2子网隔离的典型应用 (46)7.4.3配置信息及统计信息 (49)第8章接口组配置 (50)8.1简介 (50)8.2基本指令描述 (50)8.3应用实例 (52)8.3.1接口组配置实例 (52)8.4监控和调试 (52)8.4.1监控命令 (52)8.4.2监控命令实例 (52)8.4.3调试命令 (54)第9章IP ACCOUNTING功能 (55)9.1简介 (55)9.2基本指令描述 (55)9.3应用实例 (56)9.4监控与调试 (57)9.4.1监控命令 (57)9.4.2监控命令实例 (57)第1章 以太网接口配置本节主要内容：z以太网接口简介z以太网接口基本指令描述z以太网接口特殊指令描述z以太网接口监控与调试1.1简介迈普安全网关以太网口支持三种帧格式：1) IEEE802.32) Ethernet_II(ARPA)3) Ethernet_SNAP以上三种帧格式用于封装网络层的IP协议。
迈普交换机系统配置基础系统模式系统模式及其相互间切换方法（switch 是设备出厂时缺省的系统名称，用户可以在全局配置模式下运行hostname 命令修改系统名称，并且这种修改是立即生效的）实验一通过配置口（Console）配置交换机实验步骤：1、选择一台终端终端既可以是标准的具有RS-232串口的终端，也可以是一台普通的PC机，更常用的是后者。
如果要从远端配置，则还需两台MODEM。
2、在确认交换机或终端其中至少有一方是关机的情况下，通过配置电缆将终端的RS-232串口与交换机Console口相连。
接线关系如图所示：3、给终端上电。
设置终端通信参数为波特率9600bps、8 位数据位、1 位停止位、无校验和XON/XOFF。
如果是PC 机，运行Win95/98/2000/NT 操作系统，则运行HyperTerminal（超级终端）程序，并按照以上参数设置超级终端程序的串口参数。
下面以WindowsXP的终端超级终端程序为例图示说明：a.为连接填写名称――MP_S3400（可以是其它任意名称），并为所建连接选择一个Windows图标。
b.选择串行通信口c.配置串行通信口参数波特率——9600bps数据位——8位奇偶校验——无停止位——1位流控——xon/xoffd.登录成功后会在终端上显示“switch>”提示符；就可以对交换机进行配置了。
实验二命令行接口命令行接口是shell子系统为用户配置、使用交换机而提供的一个人机交互界面，用户通过命令行接口可以输入、编辑命令来完成相应的配置任务，同时也可以通过该接口查看系统信息，了解系统运行状况。
命令行接口为用户提供了如下功能：●系统帮助信息管理●系统命令输入、编辑●接口历史命令管理●终端显示系统管理实验步骤：a.在任一命令模式下，键入“？”获取该命令模式下所有命令及其简单描述。
实验步骤：b. 键入一命令，后接以空格分隔的“？”，则显示出所有该命令在当前模式下可以执行的子命令。
前言随着光网络的飞速发展和数字传输技术不断取得重大应用突破，原来在数据通信网中被视为应用瓶颈的带宽和服务质量等问题一一得到解决，推动IP语音业务的飞快发展。
统一采用IP网络，语音和数据传输在同一线路上统计复用，更高效地利用了线路带宽，而且省掉了昂贵的长话费，为企业节省了大笔的开销，提高了带宽利用率，对总带宽的要求也有所降低，管理时只需要对IP网络进行管理即可。
通过对目前银行业务发展形势和实际情况的综合分析，并结合现在网络通信的发展状况，迈普数据通信股份有限公司提出一个针对银行全省范围内IP语音电话组网的解决方案，并在此基础上可扩展成为银行的电子银行中心。
同时考虑到数据上收集中后，可能在总行建立全国集中的电话银行中心，本地中心可作为总中心的区域分中心，可与总中心实现无缝衔接和平稳过渡。
在数据大集中的发展趋势下，伴随下一步网络改造的进行，电话银行中心会在IP语音电话网络的基础上给银行提供一个更好的与客户交流的界面，并且随着银证通业务系统和全集中式电子银行中心的集合，必将会使银行的科技业务走在同行业领先地位，增加自身在银行业务方面的竞争实力。
本方案从技术层面就如何在银行现有网络构架上铺设遍布全省的IP电话网络，为全省的客户提供一个方便、实用的服务窗口做一阐述。
本方案书内容组织如下：第一部分为需求分析和设计原则，简单介绍项目所要实现的目标和一些设计原则；第二部分提出金融IP语音电话整个系统的总体解决方案。
重点介绍系统整体网络构架及其相关技术的实现；第三部分针对银行的特点和实际情况对详细解决方案进行剖析。
1. 金融IP语音电话需求分析及设计原则1.1. 需求分析据调查，一个一级省分行全省县级以上机构拥有固定电话约为2500部，一年的办公电话费仅本省系统内长途一项就约为200万，另外系统内市话费用约为80万；如果算上网点电话，按每部电话1200元/年算，全省1000个网点需用电话费用约为120万。
以上数据表明一个一级省分行每年的电话费用总计约为400万。
