GPON语音配置

GPON侧业务VLAN划分及配置规范建议一、VLAN划分建议：（一）、总体原则：1)OLT到宽带边缘网关(BRAS或SR)间采用IEEE 802.1ad规定的SVLAN＋CVLAN（QinQ）方式进行VLAN规划,其中外层SVLAN用于区分业务类型、OLT和PON口，内层CVLAN用于区分用户。

2)VOIP、带内网管等业务采用独立的单层SVLAN标识，仅区分业务类型。

（二）、业务VLAN具体规划要求宽带业务VLAN具体规划：1、OLT上每个PON口的SVLAN不同，故不同PON口下的CVLAN可以重复规划，即使用相同VLAN范围，考虑到S+C精确区分用户，同一PON口下的不同ONU的VLAN取值范围不同。

2、规划统一按照ONU全部为24口进行部署，对于16口的ONU，多余部分作为预留数据，方便后期更换扩容。

3、VLAN取值范围：按照1：64的分光比，每ONU 占用24个VLAN。

4、前期配置全部按照QinQ方式部署，如果ONU下有专线、企业等专线用户接入时，在根据实际业务VLAN进行修改配置。

方案参考：每台OLT前期按照16个PON口的配置进行SVLAN的规划，每台OLT上的SVLAN为16个分别对应每个PON口。

同时单台OLT下每个PON口的CVLAN取值范围相同，PON口下各ONU的VLAN 不同。

CVLAN规划建议规划一个范围段，按每ONU上24个端口，如果ONU有MA561x系列端口超过24的，根据实际情况在VLAN范围内调整VLAN数量分配，见下表实例（按24口规划）其他OLT依此类推。

语音业务VLAN具体规划：1、语音业务可以采用全网OLT统一使用一个VLAN。

如果设备量较大，为减小广播域建议几个OLT使用一个VLAN。

2、OLT上语音VLAN全部单VLAN转发。

二、配置规范建议1、公共安全特性配置防DOS攻击：MA5680T(config)#security anti-dos enable只对需要上到单板CPU处理的报文有效，机制是定期检测，超过阈值及认为是攻击，攻击报文不再捕获到CPU进行处理。

广东移动GPON业务配置模板规范(试行版)修订记录为推进GPON自动激活系统投产，实现GPON业务的快速部署，广州移动实现FTTB 方案：一款ONU一个线路模板，线路模板采用vlan映射，即每个ONU已预部署规划的vlan，待业务需求上线时在OLT做C’VLAN（规划vlan）转换成CVLAN（业务cvlan）并添加SVLAN （业务svlan）。

实现FTTH方案：一款业务套餐一个模板集，实现端到端配置，即OLT上行端口到ONT下行端口配置。

本文档为华为GPON业务配置模板规范。

⏹FTTB模式下，应用MDU模板配置规范:一、通用原则（1）ONU线路模板VLAN规划：A、管理VLAN：固定为4000。

B、以太网/DSL端口：千位：板位号（0为第1个业务槽），百位和十位：端口号，个位：业务序号（1为第一套业务）C、语音POTS端口: 固定4001备注：◆具体端口和规范VLAN对应关系可参考附件中的FTTB ONU线路模板VLAN对照表。

◆如果主控板支持的GEM-MAPPING数量有限制的话，可以在规范模板的基础上适当地减少GEM-MAPPING数量。

（2）FTTB GEMPORT规划：A、以太网端口：每个端口对应一个GEMPORT，端口复用时采用GEM-MAPPING（可支持8个MAPPING）进行区分；当一个端口复用超过8套业务时再另新建线路模板。

B、语音POTS端口：所有端口对应一个GEMPORT和一个GEMMAPPING,GEMPORTID为201C、DSL端口：每个端口对应一个GEMPORT和一个GEMMAPPING【不存在端口复用】。

D、管理端口：GEMPORTID为200（3）FTTB ONU TCONT绑定DBA规划：A、TCONT0【系统预留，业务和网管不允许使用】绑定固定带宽为1M的DBA模板，DBA模板名称：1M_FIXED_DBAB、TCONT1【网管通道】绑定固定带宽为1M的DBA模板，DBA模板名称：1M_FIXED_DBAC、TCONT2【宽带类业务（以太网/DSL端口）】绑定保征带宽36M，最大带宽1024M的DBA模，DBA模板名称：36M-1024M_DBAD、TCONT3【语音业务(POTS端口)，没有POTS端口的MDU不需要配置】绑定固定带宽4M的DBA模板，如果存在带宽不足情况另外创建。

R4.5.05编制Prepare 胡骏审核 Review批准 Approve文档信息FTTU配置手册（R4.5.05）文档名称 7342文件编号编制人胡骏修改过程版本号日期负责人概述目录1、前言 (1)2、硬件部分 (1)2.1板卡支持 (1)2.2EHNT简介 (1)2.3CT设置 (2)2.4登陆方式 (2)3、软件部分 (2)3.1软件确认 (2)3.2OLT软件更新 (3)3.3ONT软件更新 (4)4、基本配置 (4)4.1系统配置 (4)4.2板卡配置 (4)4.3管理VLAN配置 (5)4.4管理IP配置 (5)4.5P ROFILE配置 (5)4.6上联口配置 (6)4.7VLAN配置 (7)4.8PON及ONT配置 (7)4.9去除SHUB密码过期限制 (9)4.10保存SHUB数据 (9)4.11消除告警 (10)5、附录 (10)5.1多链路上行捆绑配置 (10)5.2ONT下联AG/DSLAM配置-1 (11)5.3ONT下联AG/DSLAM配置-2 (11)-1、前言此文档可作为7342 FTTU基础配置的简明参考手册，有关具体内容请参阅相关技术文档：TL1 Commands and Messages (3FE-51799-AAAA-TCZZA)Cli Commands (3FE-51800-AAAA-TCZZA)产品类型及版本信息：产品类型Alcatel - Lucent 7342 FTTU (Fiber To The User)应用版本 7342 FTTU (R4.5.05)2、硬件部分2.1 板卡支持7342FTTU（R4.5.05）支持以下硬件板卡：Mnemonic Unit Name Part NumberAACU-C ADSL Alarm Control Unit version C 3EC 16687 ABEHNT-A High-Capacity Network Termination version A 3FE 50479 AA/3FE 50479 AB EHNT-B High-Capacity Network Termination version B 3FE 51196 AAEXNT-A Extreme-Capacity Network Termination version A 3FE 51230 AA/3FE 51230 AB GLT2-A GPON Line Termination with 2 PONs version A 3FE 50385 AAGLT2-B GPON Line Termination with 2 PONs version B 3FE 51039 AAGLT4-A GPON Line Termination with 4 PONs version A 3FE 51034 AA/3FE 51034 AC2.2 EHNT简介EHNT-A板卡是7342FTTU的ALTS-N机框的主控板卡，该板卡面板提供4个SFP GE 光口及2个XFP 10G光口，位置最下端的1个XFP 10G光口只是用来连接NTB槽位的主控板卡同样位置的10G光口，用于冗余备份通信连接，因此单主控板工作时可以有4个GE及1个10G上联口工作，NTA自上而下GE 端口号为1到4，NTB自上而下GE端口号为5到8，NTA 10G端口号为9，NTB 10G端口号为10。

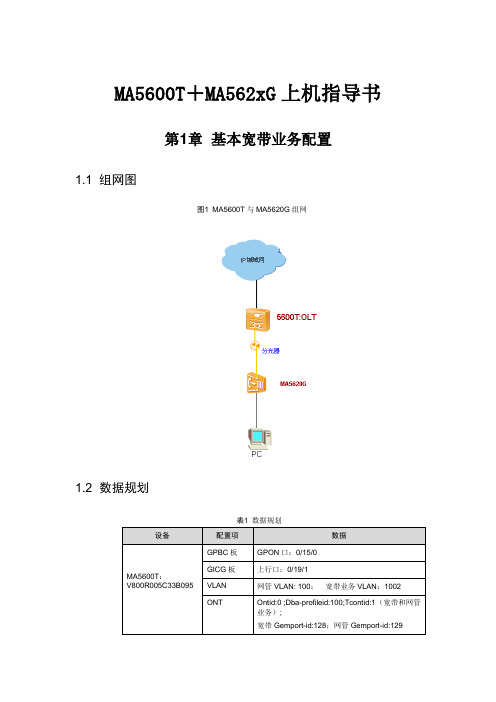

MA5600T＋MA562xG上机指导书第1章基本宽带业务配置1.1 组网图图1MA5600T与MA5620G组网1.2 数据规划表1数据规划设备配置项数据MA5600T：V800R005C33B095 GPBC板GPON口：0/15/0GICG板上行口：0/19/1VLAN 网管VLAN: 100；宽带业务VLAN：1002ONT Ontid:0 ;Dba-profileid:100;Tcontid:1（宽带和网管业务）;宽带Gemport-id:128；网管Gemport-id:129网管网管IP地址：192.168.100.1/24 ;网关：192.168.100.254用户宽带业务VLAN:1002 ，上行固定带宽100M。

MA5620G：V800R305C02B033 GP1A 上行口：固定为0/0/1。

VLAN 网管VLAN: 100；宽带业务VLAN：1002 网管网管IP地址：192.168.100.2/24 ;网关：192.168.100.254/24用户用户接口：0/1/11.3 业务配置流程1. MA5600T的数据业务配置图2MA5600T的数据业务配置流程步骤1：创建VLAN例：MA5600T(config)#vlan 100 smartMA5600T(config)#vlan 1002 smart步骤2：加入上行端口例：MA5600T(config)#port vlan 100 0/19 1MA5600T(config)#port vlan 1002 0/19 1步骤3：配置网管例：MA5600T(config)#interface vlanif 100MA5600T(config-if-vlanif100)# ip address 192.168.100.1 255.255.255.0注：可选配置。

步骤4：配置ONT模板例：MA5600T(config)#ont-profile add profile-id 17{ <cr>|profile-name<K> }:Command:ont-profile add profile-id 17Press 'Q' or 'q' to quit input> Number of uplink PON ports<1-2> [1]:1> IP config mode<0-Nonsupport, 1-Support, 2-DHCP only, 3-Static only> [1]:1> The type of MAC bridge<1-Single,2-Multi> [1]:1> Number of GEM ports<1-32> [32]: 32注：MA5620G支持128个gemport通道，目前OLT端最多只能配置32个gemport。

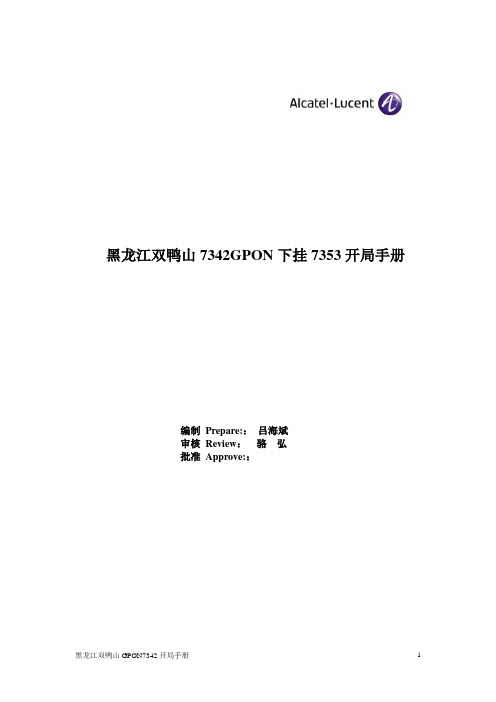

黑龙江双鸭山7342GPON下挂7353开局手册编制Prepare:：吕海斌审核Review：骆弘批准Approve:：7342开局文档说明：开局配置文档组网方案：组网拓扑图：组网说明：GPON OLT 上联口直接连接到BRAS上，实现宽带上网业务；GPON OLT 上联口连接到NGN软交换（软交换采用ALCATEL 5020），实现VOIP 业务；GPON OLT PON口通过1:32分光器，使下挂7353实现宽带业务和VOIP业务。

数据及端口配置情况：软交换SS 地址：Primary MGC IP：10.9.35.41 Secondary MCG IP: 10.9.34.41现场版本情况：7342 GPON OLT的版本：ML3NAA46.4287353版本：FE53246AFYA03(GPON板块版本)、L6GQAI10.309（NT、LT板块版本）设备登陆方法：CT串口设置成默认参数：“9600bps with 8 data bit, no parity, one stop bit and flow control set to none”TL1命令登录：串口方式登陆时，在操作终端直接输入”enter”键，系统提示信息如下:Would you like a CLI(C) or a TL1 login(T) or TL1 normal session(N) ? [N]: Y Enter Username : SUPERUSEREnter Password : ANS#150CLI命令登录：串口方式登陆时，在操作终端直接输入”enter”键，系统提示信息如下:Would you like a CLI(C) or a TL1 login(T) or TL1 normal session(N) ? [N]: clogin: isadminpassword: i$@mad-此为系统初始密码Your password is expired !enter new password: ans#150 提示修改初始密码re-enter password: ans#150The new password is accepted.现场CLI密码为：dtm@789基本命令：ENT：创建ED：修改DLT：删除RTRV：查看1-1-1-1-1的顺序：一架-一框-一板-一口-第一台ONU现场配置命令：GPON系统命令由CLI和TL1两种命令行组成，其中LANX（SHUB）侧数据需要通过CLI 命令来完成，其余需要用TL1命令行来完成；在本次文档中如果用到CLI命令的话会有相关的注释；1．查看软件版本：查看软件版本在那个OSWP中：REPT-OPSTAT-OSWP::ALL ；查看具体的版本号：RTRV-MEM::OSWP-X ;●其中OSWP-X代表ACTIVE的OSWP号；如发现现场软件版本号和实际需要用到的不相同，需要重新在线升级；2．系统SID 设置：SET-SID::::: XIANGYANGOLT；●XIANGYANGOLT为设置的名字即TID网元标识（注：必须大写，否则在5528网管中创建该网元会不能同步）；3．设置系统时间：SET-DAT:::::MM-DD-YY,HH-MM-SS;●例：SET-DAT:::::01-16-10,10-56-30;4．设置时钟同步方式:ED-SYNCN::CLKSRCNT::::SRCSELSCH=LOC;●同步方式为本地；5．配置板卡和告警上报命令：首先通过命令查看一下现场板卡的具体情况：RTRV-EQPT::ALL;ACU板卡的配置：ENT-EQPT::ACU-1-1:::AACU-C:LSMPWR=UP;LT板卡配置：ENT-EQPT::LT-1-1-2::: GLT4-A:LSMPWR=UP:IS;NT-B板卡配置（如果现场有2块NT）：ENT-EQPT::NTB::: EHNT-B:LSMPWR=UP:IS;设置告警上报：SET-ALMTH-COM::COM:::ALL;6．OLT 管理相关数据的配置：# configure system mgnt-vlan-id 2# configure system shub entry vlan ext-vlan-id 2●配置了管理VLAN为2 ，系统默认的管理VLAN为4093；管理IP的配置（现场采用带内管理的方式，只配置带内网管地址即可）：ENT-IPPORT::NTENET:::MANUAL:IPADDR=113.8.48.2,NETMASK=255.255.255.0；如果现场还需要设置带外管理IP，命令为：ENT-IPPORT::ACUENET:::MANUAL:IPADDR=X.X.X.X,NETMASK=Y.Y.Y.Y;●现场带外网管地址为：192.168.1.1配置管理IP的网关：SET-NE-ALL::::::DEFROUTE=113.8.48.1；7．定义OLT 的上行口（CLI 命令）：定义上联口1为管理和数据业务上联口：#configure interface shub port 1 port-type network#configure interface shub port 1 admin-status auto-up将GPON的管理VLAN 2加入到上联口1：#configure vlan shub id 2 egress-port network:1●至此可以在CLI中通过PING 管理IP的网关来确认1号上联口的通路是否建立。

华为gpon解决方案篇一：华为GPON全业务企业接入解决方案华为GPON全业务企业接入解决方案目前普遍应用的几类企业接入技术都有其不足的地方：传统SDH/MSTP具有良好的多业务承载能力，但成本相对较高，主要应用于非常关注业务质量的高端企业客户接入；xDSL接入多业务承载可挖的潜力不足，只适用于少量语音+低速率宽带的低端应用;而在中端，则呈现出DDN、PDH、以太网等多种技术混杂的状态，这些技术在多业务承载能力、可靠性、可维护性等方面都有各自的局限，难以满足新时期的全业务接入需求。

在目前情况下，构建一个适应大多数企业客户需求，能够全面承载企业的各种业务，可管理、易维护的企业接入网便成为了运营商的当务之急。

随着我国光进铜退进程的深入开展，PON网络在带宽升级、业务承载和无源网络维护等方面的优势逐渐被运营商普遍接受。

近期，全球一些主流运营商开始将GPON技术应用于企业接入，使得GPON一跃成为企业接入方案的明星技术。

那么在众多的技术选择中，运营商为什么会选择GPON来做新时期的企业应用呢？业界分析认为，在企业接入场景中，GPON技术与其它接入技术相比拥有很多优势，本文将从如下六个方面加以分析。

GPON使业务部署更加灵活与居民客户不同，企业客户分布较为分散。

同时，不同类型企业的业务差异很大，难以像居民小区覆盖那样预先进行光纤和铜线的规划及部署。

即使针对部分企业集中的商业街、工业园区预先进行了光纤和管道铺设，但引入段光纤建设、光纤调度和业务配置的困难使得运营商在企业接入的业务提供、响应时间方面均难以有效保证。

GPON网络在这方面有着天然的优势。

首先，其1:64分光比能够大幅度节省接入段光纤资源，方便运营商迅速接入新客户(如图1所示)。

图1 GPON网络支持多种不同企业客户另一方面，GPON的多业务支持能力能够适应不同企业的业务需求，而其/s下行和/s上行的高带宽足以满足同一个PON口覆盖范围内多个企业客户的带宽需求。

//gem的127 0 与vlan22映射commit//绑定，相当于保持线路模板quit创建线路模板102：供ONU ID 6到10用ont-lineprofile gpon profile-id 102 profile-name MA5610_6_10 tcont 1 dba-profile-id 120tcont 2 dba-profile-id 105tcont 3 dba-profile-id 102gem add 1 eth tcont 1gem add 2 eth tcont 1gem add 126 eth tcont 2gem add 127 eth tcont 3gem mapping 126 0 vlan 100gem mapping 127 0 vlan 22commitquit创建线路模板103：供ONU ID 11到15用ont-lineprofile gpon profile-id 103 profile-name MA5610_11_15 tcont 1 dba-profile-id 120tcont 2 dba-profile-id 105tcont 3 dba-profile-id 102gem add 1 eth tcont 1gem add 2 eth tcont 1gem add 126 eth tcont 2gem add 127 eth tcont 3gem mapping 126 0 vlan 100gem mapping 127 0 vlan 22commitquit创建线路模板104：供ONU ID 16到20用ont-lineprofile gpon profile-id 104 profile-name MA5610_16_20 tcont 1 dba-profile-id 120tcont 2 dba-profile-id 105tcont 3 dba-profile-id 102gem add 1 eth tcont 1gem add 2 eth tcont 1gem add 126 eth tcont 2gem add 127 eth tcont 3gem mapping 126 0 vlan 100gem mapping 127 0 vlan 22commitquit注册ONU进入0/18槽的PON板interface gpon 0/18ont add 3 1 sn-auth 48575443AAA69E42 snmp ont-lineprofile-id 101给ONU注册，第3PON口，ONU 编号1，SN 48575443AAA69E42，线路模板101ont ipconfig 3 1 static ip-address 172.17.21.134 mask 255.255.255.128 gateway 172.17.21.129 vlan 22给刚刚注册的ONU，下发管理IP地址，网关掩码，ONU上会自动生成一条缺省路由。

华为GPON配置说明华为GPON配置说明几个名词说明 (2)数据规划............... 错误!未定义书签。

数据配置. (4)1.OLT数据配置 (4)创建DBA模板 (4)创建线路模板 (5)注册ONU (10)OLT上透传ONU上来的vlan (11)2.ONU上语音数据配置 (12)几个名词说明1.D BA模板：创建的dba模板时给tcont引用的，dba模板的作用是对整台ONU上行进行限速。

一个PON口上行带宽为1G，实际能用的只有900M，所以要对ONU的上行进行合理分配。

2.T cont：tcont是连接dba和gemport的通道，也就是说gemport是通过和tcont联系，才把dba的作用引用过来。

ONUID:1ONU 网管IP 172.17.21.134; 网关：172.17.21.129；语音vlan 100；语音IP：172.16.0.21数据配置1.OL T数据配置创建DBA模板dba-profile add profile-id 102 profile-name DBA_2M type3 assure 2048 max 10240//保证2M；最大大10Mdba-profile add profile-id 105 profile-name DBA_5M type3 assure 5120 max 20480dba-profile add profile-id 120 profile-name DBA_20M type3 assure 20480 max 102400dba-profile add profile-id 150 profile-name DBA_50M type3 assure 51200 max 512000创建线路模板创建线路模板101：供ONU ID 1到5用；由于一个线路模板中gem mapping最多只能创建128条；故一个线路模板不要被过多的ONU调用。

数据环境要求:网管VLAN—18,网管IP—192.168.0.3,语音业务VLAN—201,用户外部VLAN—301,用户内部VLAN—1001-1024,语音业务IP—222.32.26.138,网关222.32.26.254,现场实际配置时可根据数据要求更换上述参数.GPON-ONU-MA5620配置模板(带语音设置).适用于ONU开启内部VLAN,不使用OLT,直连于互联网交换机时..如果无语音业务,只需执行步骤1,2,3,4,51.添加VLANVlan 18 smart ***添加网管VLAN(192.168.0.X网管VLAN为19)Vlan 201 smart ***添加语音业务VLAN(所绑定IP为公网IP,可做为网管IP使用)Vlan 301 smart ***添加用户业务VLAN(上行)vlan attrib 301 stacking ***设定用户业务VLAN的属性为stacking,即为外层VLANport vlan 18 0/0 2 ***添加网管VLAN至上行口(0框/0板2口),具体端口可以disp board0/0 查看GE或GPON端口号port vlan 201 0/0 2port vlan 301 0/0 2 ***将语音及用户业务VLAN添加至上行口2.配置告警级别MA5620(config)#interface emu 0MA5620(config-if-h831vesc-0)# esc digital 0 available-level high-levelMA5620(config-if-h831vesc-0)# esc digital 1 available-level high-levelMA5620(config-if-h831vesc-0)# esc digital 2 available-level high-levelMA5620(config-if-h831vesc-0)# esc digital 3 available-level high-level3.将用户业务VLAN 301 添加至用户端口1-24命令格式service-port 序号vlan 301 0框/0板/1端口multi-service user-vlan untagged rx-cttr 速率模板号tx-cttr 速率模板号模板号为0-63,其中2为4Mservice-port 0 vlan 301 eth 0/1/1 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2service-port 1 vlan 301 eth 0/1/2 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2service-port 2 vlan 301 eth 0/1/3 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2service-port 3 vlan 301 eth 0/1/4 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2service-port 4 vlan 301 eth 0/1/5 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2service-port 5 vlan 301 eth 0/1/6 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2service-port 6 vlan 301 eth 0/1/7 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2service-port 7 vlan 301 eth 0/1/8 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2service-port 8 vlan 301 eth 0/1/9 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2service-port 9 vlan 301 eth 0/1/10 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2service-port 10 vlan 301 eth 0/1/11 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2 service-port 11 vlan 301 eth 0/1/12 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2 service-port 12 vlan 301 eth 0/1/13 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2 service-port 13 vlan 301 eth 0/1/14 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2 service-port 14 vlan 301 eth 0/1/15 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2 service-port 15 vlan 301 eth 0/1/16 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2 service-port 16 vlan 301 eth 0/1/17 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2 service-port 17 vlan 301 eth 0/1/18 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2service-port 18 vlan 301 eth 0/1/19 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2service-port 19 vlan 301 eth 0/1/20 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2service-port 20 vlan 301 eth 0/1/21 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2service-port 21 vlan 301 eth 0/1/22 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2service-port 22 vlan 301 eth 0/1/23 multi-service user-vlan untagged rx-cttr 2 tx-cttr 2service-port 23 vlan 301 eth 0/1/24 multi-service user-vlan untagged rx-cttr 2 tx-cttr 24.将用户实际VLAN捆绑到service-port 虚业务端口,service-port 号码与第三步号码对应stacking label service-port 0 1001stacking label service-port 1 1002stacking label service-port 2 1003stacking label service-port 3 1004stacking label service-port 4 1005stacking label service-port 5 1006stacking label service-port 6 1007stacking label service-port 7 1008stacking label service-port 8 1009stacking label service-port 9 1010stacking label service-port 10 1011stacking label service-port 11 1012stacking label service-port 12 1013stacking label service-port 13 1014stacking label service-port 14 1015stacking label service-port 15 1016stacking label service-port 16 1017stacking label service-port 17 1018stacking label service-port 18 1019stacking label service-port 19 1020stacking label service-port 20 1021stacking label service-port 21 1022stacking label service-port 22 1023stacking label service-port 23 10245.进入网管VLAN接口,添加带内网管IPMA5620(config)#interface vlanif 18MA5620(config-if-vlanif18)#ip address 192.168.0.3 255.255.255.06.进入语音VLAN接口,添加语音业务IPMA5620(config)#interface vlanif 201MA5620(config-if-vlanif201)# ip address 222.32.26.138 255.255.255.07.添加静态路由,将语音软交换IP指向语音业务IP的网关(如果VLAN201中IP为222.32.97.X,那么静态路由的网关就是222.32.97.254,以此类推。

昭通华为FTTH(GPON)开通配置手册提供的信息：●OLT设备IP地址信息●PON口信息（框/槽/端口/ONUID）●LOID信息●SVLAN、CVLAN信息13---OLT管理IP地址1995:1000-------上网内外层VLAN2001:2000-------IPTV内外层VLAN3001:3499-------语音内外层VLAN4000--------------ITMS管理VLAN●带宽模板信息配置步骤：一、单板确认telnet 192.168.14.130ZT_MZJ_MA5680T(config)#display board 0 显示单板板卡型号和状态4 H802GPBD 待确认20 H801GICF 待确认ZT_MZJ_MA5680T(config)#board add 0/4 H802GPBD 加业务单板ZT_MZJ_MA5680T(config)#board add 0/20 H801GICF 加上行板ZT_MZJ_MA5680T(config)#arp proxy enable 打开全局ARP代理ZT_MZJ_MA5680T(config)#display board 0/20 显示上行板卡端口状态端口端口光模块Native 网线速率双工流控端口链路类型状态VLAN 自适应(Mbps) 激活状态-----------------------------------------------------------------------------0 GE 正常 1 - 1000 全双工关激活在线1 GE 正常 1 - 1000 全双工关激活在线端口状态在线的是使用的上行口二、添加模板1、dba-profile add profile-id 60 type4 max 1536 加DBA模板60（上行速率）dba-profile add profile-id 80 type4 max 1536 加DBA模板80ZYQ_QXZ_MA5683T(config)#display dba-profile all 显示所有DBA模板信息-----------------------------------------------------------------模板类型带宽固定保证最大绑定编号补偿带宽(kbps) 带宽(kbps) 带宽(kbps) 次数-----------------------------------------------------------------1 1 否5120 0 0 72 1 否1024 0 0 03 4 否0 0 32768 04 1 否1024000 0 0 05 1 否32768 0 0 06 1 否102400 0 0 07 2 否0 32768 0 08 2 否0 102400 0 09 3 否0 32768 65536 310 4 否0 0 512 1711 4 否0 0 512 512 4 否0 0 1536 130 4 否0 0 1024 140 4 否0 0 4096 150 4 否0 0 512 160 4 否0 0 10240 170 4 否0 0 512 080 4 否0 0 4096 0ZYQ_QXZ_MA5683T(config)#display dba-profile profile-id 10 显示10号模板名称-----------------------------------------------------------------模板名: U512KD2M模板编号: 10类型: 4带宽补偿: 否固定带宽(kbps): 0保证带宽(kbps): 0最大带宽(kbps): 512绑定次数: 172、ont-lineprofile gpon profile-id 8000 profile-name "YN-FTTH" 加线路模板8000 tcont 1 加tcont 1gem add 0 eth tcont 1gem mapping 0 0 vlan 41gem mapping 0 1 vlan 43gem mapping 0 2 vlan 45gem mapping 0 3 vlan 46commit3、ont-srvprofile gpon profile-id 8001 profile-name "YN-FTTH" 增加业务模板ont-port pots 2 eth 4multicast-forward untagcommit三、建VLANvlan 13 smart 创建VLANvlan 1995 smartvlan 3001 smartvlan 2001 smartvlan 4000 smart 4000为ITMS不封装vlan attrib 1995 q-in-q 将VLAN属性封装成双层vlan attrib 2001 q-in-qvlan attrib 3001 q-in-qport vlan 12 0/20 1 将VLAN加到上行口(先确认是0口还是1口)port vlan 1995 0/20 1port vlan 2001 0/20 1port vlan 3001 0/20 1port vlan 4000 0/20 1ZT_MZJ_MA5680T(config)#interface vlanif 13ip address 192.168.14.131 255.255.255.0 加管理IP四、加ONT、上网、语音、IPTV、ITMS等业务虚端口interface gpon 0/4 进入单板port 0 ont-auto-find enable 打开0 PON口ONT自动发现功能display ont autofind 0 查看自动上线的ont信息，ont编码ont add 5 1 loid-auth 870DGH00010205001 always-on omci ont-lineprofile-id 4 ont-srvprofile-id 4tcont bind-profile 5 1 1 profile-id 15绑定tcont 1和DBA模板10（上行速率）加ONTZYQ_QXZ_MA5683T(config)#display traffic table ip from-index 0 查看业务流量模板索引CIR(kbps) CBS(bytes) PIR(kbps) PBS(bytes)优先级拷贝策略调度策略----------------------------------------------------------------------------0 1024 34768 2048 69536 6 - tag-pri1 2496 81872 4992 163744 6 - tag-pri2 512 18384 1024 36768 0 - tag-pri3 576 20432 1152 40864 2 - tag-pri4 64 4048 128 8096 4 - tag-pri5 2048 67536 4096 135072 0 - tag-pri6 off off off off 0 - tag-pri7 off off off off 7 - local-pri8 off off off off 0 - local-pri9 2432 79824 4864 157648 0 user-cos local-pri10 off off off off 5 - local-pri11 off off off off 6 - local-pri12 4928 159696 9856 317392 0 user-cos local-pri13 12288 395216 24576 788432 0 user-cos local-priCIR(kbps)-----表示保证带宽traffic table ip index 14 cir 10240 priority 0 priority-policy local-Setting 新增流量模板14，保证带宽为10M茨院板模板:1、service-port vlan 1993 gpon 0/1/4 ont 3 gemport 0 multi-service user-vlan 41 tag-transform translate-and-add inner-vlan 1258 inner-priority 0 inbound traffic-table index 11 outbound traffic-table index 14加上网业务虚端口2、service-port vlan 2109 gpon 0/1/4 ont 3 gemport 0 multi-service user-vlan 43 tag-transform translate-and-add inner-vlan 2002 inner-priority 5 inbound traffic-table index 13 outbound traffic-table index 13加IPTV业务虚端口3、service-port vlan 3108gpon 0/1/4ont 1gemport 0 multi-service user-vlan 45 tag-transform translate-and-add inner-vlan 3499 inner-priority 6 inbound traffic-table index 10 outbound traffic-table index 10加VOIP业务虚端口4、service-port vlan 4000gpon 0/1/4ont 1gemport 0 multi-service user-vlan 46 tag-transform translate inbound traffic-table index 9 outbound traffic-table index 9加ITMS业务虚端口interface gpon 0/1 进入单板ont add 4 1loid-auth 870LDH00040104001 always-on omci ont-lineprofile-id 1 ont-srvprofile-id 1加ONTtcont bind-profile 1 9 1 profile-id 11 绑定tcont 1和DBA模板。
