第1章系统基础本章主要讲述迈普路由器中MYPOWER-R系统的基本知识，包括MYPOWER-R系统模式、配置环境的准备及命令行接口的有关知识等。
本章主要内容：●路由器配置方式●命令运行模式●搭建配置环境●命令行接口●路由器WEB配置1.1路由器配置方式迈普路由器为用户提供了四种典型的配置方式，分别是：●通过console口，采用shell命令进行配置●通过336modem模块LINE口进行配置●通过Telnet远程登录到路由器上配置●通过SNMP网管系统对路由器进行配置其中最后一种配置方式提供中英文的用户界面，主要用于用户监控网络的工作状态及收集系统统计信息。
本用户手册主要描述通过console口配置路由器的方法，通过336modem模块LINE口、Telnet远程登录配置路由器的方法与之类似，通过SNMP网管系统对路由器进行配置的细节详见路由器网管系统说明书。
1.2命令运行模式迈普路由器MYPOWER-R 为系统命令的管理及执行专门提供了一个命令处理子系统，称之为shell，其主要功能包括：●系统命令的注册●系统配置命令的用户编辑●用户输入命令（通过Console口或Telnet连接）的语法分析●系统命令的执行用户通过shell命令配置路由器时，系统为命令的执行提供了多种运行模式，每种命令模式分别支持特定的MYPOWER-R 配置命令，从而达到分级保护系统的目的，确保系统不受未经授权的访问。
Shell子系统当前为配置命令的运行提供以下多种模式，不同的模式对应于不同的系统提示符，用以提示用户当前所处的系统模式。
可能的一些模式如下：●普通用户模式（user EXEC）●特权用户模式（privileged EXEC）●全局配置模式（global configuration）●接口配置模式（interface configuration）●路由配置模式（router configuration）●文件系统模式（file system configuration）●访问列表配置模式（access list configuration）●语音口配置模式（voice-port configuration）●拨号端配置模式（dial-peer configuration）●加密变换配置模式（crypto transform-set configuration）●加密映射配置模式（crypto map configuration）●IKE策略配置模式（isakmp configuration）●公钥系列配置模式（pubkey-chain configuration）●公钥配置模式（pubkey-key configuration）●DHCP配置模式（dhcp configuration）其他配置模式在相关章节中进行介绍，表1-1描述了各种命令模式的进入方法及模式间的切换方法。

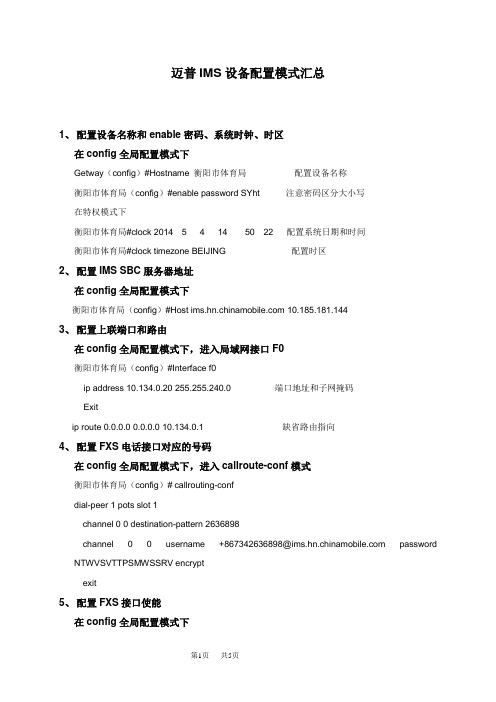

迈普IMS设备配置模式汇总1、配置设备名称和enable密码、系统时钟、时区在config全局配置模式下Getway（config）#Hostname 衡阳市体育局配置设备名称衡阳市体育局（config）#enable password SYht 注意密码区分大小写在特权模式下衡阳市体育局#clock 2014 5 4 14 50 22 配置系统日期和时间衡阳市体育局#clock timezone BEIJING 配置时区2、配置IMS SBC服务器地址在config全局配置模式下衡阳市体育局（config）#Host 10.185.181.1443、配置上联端口和路由在config全局配置模式下，进入局域网接口F0衡阳市体育局（config）#Interface f0ip address 10.134.0.20 255.255.240.0 端口地址和子网掩码Exitip route 0.0.0.0 0.0.0.0 10.134.0.1 缺省路由指向4、配置FXS电话接口对应的号码在config全局配置模式下，进入callroute-conf模式衡阳市体育局（config）#callrouting-confdial-peer 1 pots slot 1channel 0 0 destination-pattern 2636898channel 0 0 username +867342636898@ password NTWVSVTTPSMWSSRV encryptexit5、配置FXS接口使能在config全局配置模式下fxs-card 0channel 0 3 callid enable 配置4个接口开来电显示channel 0 3 enableexitfxs-card 1channel 0 3 callid enable 配置4个接口开来电显示channel 0 3 enableexit6、配置SIP中继路由出局基本参数在config全局配置模式下，进入callroute-conf模式衡阳市体育局（config）#callrouting-confdial-peer 100 voipdestination-pattern xx. 如xx.则匹配任意codec g711a 配置语音流编码模式，默认g729 session-target sip-server 通过Proxy Server发起呼叫在config全局配置模式下配置7、配置SIP协议语音基本属性在config全局配置模式下，进入voicesrv-conf模式sip national-code +86 配置国家电话代码sip area-code 0734 配置地区区号sip prack enable支持prack属性，prack是SIP里面的一个参数，表示临时响应也需要进行确认fax-protocol pass-through 传真模式设定为透传sip session-timer enable 呼叫保活开启sip ignore-nomedia-ring enable 忽略不带媒体的18x信息8、配置SIP协议接口信息在config全局配置模式下，进入interface F1接口sip-gateway voip interface 指定该接口为SIP协议网关接口sip-gateway voip proxy domain-name 配置代理服务器名称sip-gateway voip registrar domain-name 配置注册服务器名称sip-gateway voip registrar 10.185.181.144 配置注册服务器IPsip-gateway voip registrar expires 120 指定主被服务器模式下，心跳报文发送周期9、配置多台IMS设备短号互拨在1号设备的F0接口上，配置移动公司分配的IP地址，并接入到移动的ONU 指定接口衡阳市体育局2（config-if）#ip address xx在config全局配置模式下，进入callroute-conf，新建dial-peer 99 voipdestination-pattern 2xxxcodec g711asession-target 192.168.1.3sip user-phoneexitdial-peer 98 voip 如果有多台IMS设备，依次设置destination-pattern 3xxxcodec g711asession-target 192.168.1.4sip user-phoneexit在2号设备的F0接口上，配置移动公司分配的IP地址，并接入到移动的ONU 指定接口衡阳市体育局3（config-if）#ip address 192.168.1.3 255.255.255.0在config全局配置模式下，进入callroute-conf，新建Dial-peer 99 voipdestination-pattern 1xxxcodec g711asession-target 192.168.1.2sip user-pnonedial-peer 98 voip 如果有多台IMS设备，依次设置destination-pattern 3xxxcodec g711asession-target 192.168.1.4sip user-phoneexit可以满足在不同IMS设备上短号互拨（必须能够IP互通）10、启用/停止SIP协议在config全局配置模式下Sip-gatewayno sip-gateway11、常用检查命令Show run 检查当前配置所有信息Show start 检查已保存的所有信息Show sip reg 检查号码注册情况Show callroute 检查设备电话端口配置情况Ping x.x.x.x 测试到网关网络连通状态Write 保存配置Show acc active all 检查当前激活的通话Show digit map 查看呼叫路由#33# 在电话机上查本机号码12、远程控制设置1、在PC上安装SecureCRT软件2、将IMS Console 线连接IMS设备的Console口和PC的com口（笔记本一般需要增加USB转Com线来连接console线）3、启动SecureCRT软件，在连接中选择新建会话4、指定协议为serail－选择com口（PC机一般是com1或者com2，笔记本一般是com3或者com4，可以从《我的电脑－属性－硬件－设备管理器－端口》中查到相应的com名称）－波特率为9600－数据位8－奇偶校验none－停止位1－流控全不选5、系统自动生成一个会话名称，如Serail-comX，点击该名称，选择连接6、启动QQ程序，建立会话，选择远程协助。
MyPower IP电话会议产品产品彩页修订记录目录1产品概述 (1)2产品特征 (2)3产品规格 (4)4订购信息 (5)5典型应用 (6)1 产品概述为了进一步提升VoIP系统的价值，改善企业沟通效率，迈普通信在核心级VoIP媒体网关MyPower VG M6000上提供VM6000-MCUH会议模块，支持用户按需开通IP电话会议。
作为VoIP的重要增值应用，IP电话会议具有管理方便、接入灵活、部署简单、功能强大、完全免费等特点，不仅可以提升企业各部门见到沟通效率，更有助于进一步降低办公成本。
MyPower IP电话会议配置灵活,用户可按需选择30方、60方等会议容量，参加方式与电信运营商的电话会议完全类似，用户无需改变使用习惯。
MyPower IP电话会议管理便捷，用户基于WEB界面即可完成所有会议管理工作：用户管理、会议管理、会场管理、日志管理等功能，用户无需进行复杂操作。
MyPower IP电话会议功能强大，用户可自由采用即时会议、预约会议和主动邀请等多种开会方式，通过市话、移动电话、小灵通和IP电话等多种接入方式随时随地召开本地和远程会议，无需支付任何费用。
迈普IP电话会议的WEB管理界面2 产品特征●人性化会议模式。
提供即时、预约、邀请等多种开会方式●安全保密。
多模式全数字认证，避免非法接入●通话清晰。
完全取代电信付费电话会议系统●接入灵活。
支持普通电话、手机、小灵通等多种接入方式●使用便捷。
提供友好的web管理界面●应用范围广。
分布式部署，随IP网络覆盖企业分支人性化的会议模式设定即时会议模式。
无需提前设定，支持用户直接拨号，顺序邀请他人参与5方以内的即时会议，随时随地，提高沟通效率。
应急会议模式。
支持用户临时创建小型应急会议，并以直拨电话号码的方式邀请他人参会，以便解决突发事件，实现及时沟通。
自动会议模式。
支持用户自由设定开会时间和参会人员，会议时间一到，系统将自动把参会人员邀请到电话会议中，以便确保会议进程，避免有人遗忘重要会议。
迈普交换机配置1、迈普设备配置基本命令用户名密码为：admin adminSwitch>enable //进入普通用户模式-只能看看Switch#config terminal //进入全局配置模式Switch(config)#vlan 70 //新建vlan 70Switch(config-If-Vlan70)#name guanli //将vlan70命名为guanli Switch(config-If-Vlan70)#ip address 172.17.202.21255.255.255.0//配置交换机管理地址Switch(config-If-Vlan70)#no shutdownSwitch(config-If-Vlan70)#exitSwitch(config)#ip route-static 0.0.0.0 0.0.0.0 172.17.202.1//配置交换机路由Switch(Config)#vlan 338，440 //新建vlan338，440Switch(config)#int ethernet 0/0/1 //进入端口Switch(Config- Ethernet- 0/0/1)#no shutdown //打开端口Switch(Config- Ethernet- 0/0/1)#switchport mode access//将端口定义为access口Switch(Config- Ethernet- 0/0/1)#switchport access vlan 388//将vlan338加入该端口Switch(Config- Ethernet- 0/0/1)#exit //退出Switch(Config)# int ethernet 0/0/12-19;int ethernet 0/0/20 //进入端口组Switch(Config-Port-Range)#switchport mode access //将端口组定义为access口Switch(Config-Port-Range)#switchport access vlan 440//将vlan440加入该端口组Switch(Config-Port-Range)#exit //退出Switch(Config)# int ethernet 0/0/21 //进入端口Switch(Config- Ethernet-0/0/21)# switchport mode trunk//将端口定义为trunk口Switch(Config- Ethernet-0/0/21)#switchport trunk aaowed vlan70;338;440 //该端口允许Vlan70,338,440通过Switch(Config- Ethernet-0/0/21)exit //退出0/0/21 端口Switch(Config)# exit //退出.Switch#write //保存2、迈普设备故障处理基本命令1）查看交换机端口状态2）查看交换机端口描述3）查询mac地址4）修改交换机配置打开端口no shutdown关闭端口no shutdown迈普路由器配置与维护enable 普通用户模式只能看看特权用户模式：filesystem 文件系统模式configure 全局配置模式---- interface 接口配置模式router*** 路由配置模式ipsccess-list 访问列表配置模式voice-port 语音口配置模式dial-peer 拨号端口配置模式系统配置。
MP2000-104A-AC加密语音路由器快速安装指南V2.01MP2000-104A-AC 加密语音路由器简介MP2000-104A-AC 加密语音路由器前面板示意图：MP2000-104A-AC 加密语音路由器后面板示意图：•IN:100～240V 0.5A ：交流电源输入插座 •LAN3～LAN0：第3~0路10/100M 以太网口，接本地的网络设备 •WAN ：10/100M 以太网口，接外网 •FXS3～FXS0：第3~0路FXS 端口 •FXO ：FXO 端口 • RESET ：多功能的复位开关。
网关运行时按住此开关超过三秒后，使设备恢复到出厂默认配置，此操作会删除用户自定义的配置，并且重启设备，请慎重使用。
提示：系统掉电时， FXS0口自动切换到FXO 口，能够保持基本的通信功能。
设备安装•使用带有RJ11接头的线缆，将电话终端接入FXS端口，以及将电话线接入FXO端口。
•使用10/100M Base-Tx的以太网网线，将本地网络设备接入LAN0～LAN3。
•使用直通网线，通过WAN口接入外网或交换机。
•将交流电源线插入MP2000-104A-AC加密语音路由器的电源输入端•将交流电源线插入电源插座，MP2000-104A-AC加密语音路由器开始上电运行。
•MP2000-104A-AC加密语音路由器启动后（SYS灯开始闪烁），可以通过IE登陆MP2000-104A-AC加密语音路由器的LAN口。
MP2000-104A-AC加密语音路由器的默认IP地址是192.168.0.1，子网掩码255.255.255.0，用户名是admin，密码是admin。
安全注意事项•妥善放置MP2000-104A-AC加密语音路由器，以免因跌落造成严重损失。
•妥善布线，请勿让任何重物压在电源线上，并避免踩踏接线。
•推荐用户使用UPS 不间断电源，一方面可以避免由于市电故障对网络系统的影响，另一方面也可以避免电源干扰。
迈普路由器配置手册集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）第1章系统基础本章主要讲述迈普路由器中MYPOWER-R系统的基本知识，包括MYPOWER-R系统模式、配置环境的准备及命令行接口的有关知识等。
本章主要内容：路由器配置方式命令运行模式搭建配置环境命令行接口路由器WEB配置1.1路由器配置方式迈普路由器为用户提供了四种典型的配置方式，分别是：通过console口，采用shell命令进行配置通过336modem模块LINE口进行配置通过Telnet远程登录到路由器上配置通过SNMP网管系统对路由器进行配置其中最后一种配置方式提供中英文的用户界面，主要用于用户监控网络的工作状态及收集系统统计信息。
本用户手册主要描述通过console口配置路由器的方法，通过336modem模块LINE口、Telnet远程登录配置路由器的方法与之类似，通过SNMP网管系统对路由器进行配置的细节详见路由器网管系统说明书。
1.2命令运行模式迈普路由器MYPOWER-R 为系统命令的管理及执行专门提供了一个命令处理子系统，称之为shell，其主要功能包括：系统命令的注册系统配置命令的用户编辑用户输入命令（通过Console口或Telnet连接）的语法分析系统命令的执行用户通过shell命令配置路由器时，系统为命令的执行提供了多种运行模式，每种命令模式分别支持特定的MYPOWER-R配置命令，从而达到分级保护系统的目的，确保系统不受未经授权的访问。
Shell子系统当前为配置命令的运行提供以下多种模式，不同的模式对应于不同的系统提示符，用以提示用户当前所处的系统模式。
可能的一些模式如下：普通用户模式（user EXEC）特权用户模式（privileged EXEC）全局配置模式（global configuration）接口配置模式（interface configuration）路由配置模式（router configuration）文件系统模式（file system configuration）访问列表配置模式（access list configuration）语音口配置模式（voice-port configuration）拨号端配置模式（dial-peer configuration）加密变换配置模式（crypto transform-set configuration）加密映射配置模式（crypto map configuration）IKE策略配置模式（isakmp configuration）公钥系列配置模式（pubkey-chain configuration）公钥配置模式（pubkey-key configuration）DHCP配置模式（dhcp configuration）其他配置模式在相关章节中进行介绍，表1-1描述了各种命令模式的进入方法及模式间的切换方法。
