PLC DCS 维护保养维修管理方案

DCS、PLC工控机系统管理制度第一章总则第一条为保证DCS、PLC工控机的稳定运行，将管理内容做出明确制度，特制订本管理制度。

第二条本制度适用于XX公司各相关部门。

第二章职责权限第三条设备部负责本制度的制（修）订及执行情况的检查与考核。

负责管理过程的监督管理工作。

第四条检修车间热控专业负责过程控制计算机的管理工作。

第五条检修车间热控专业负责落实、执行相关管理制度，及时了解DCS、PLC系统的运行情况。

及时上报设备部DCS、PLC 系统年度和临时检修计划，备件和材料的购置计划。

第三章管理要求第六条DCS、PLC系统所配置的硬件设备和维护人员由检修车间热控专业管理。

第七条 DCS、PLC系统所有软件的管理、使用,由检修车间热控专业负责。

集控室内所有操作员站、操作软件由发电车间使用，检修车间热控业负责维护。

第八条报警处理：工艺参数报警由运行操作人员负责处理，DCS系统报警由检修车间热控专业处理，硬件设备的启动、停运、系统加载由检修车间热控专业负责。

第九条系统的建立、验收及交接（一）DCS工控机由检修车间热控专业负责建立硬件及软件组态的技术资料、档案，内容包括：DCS系统台帐、DCS系统程序、组态的光盘或移动存储设备备份、系统网络框图、设计图纸、工程师及操作员手册、盘柜配线图、软、硬件说明书、应用软件的光盘备份、硬件通道测试校准记录，调节系统的投用率统计等。

（二）维护记录：日常维修保养记录、检修记录、系统软件更改记录、备品配件消耗台帐等；（三）DCS工控机、PLC工控机的操作规程及培训资料，由检修车间热控专业负责编制，设备部或生产技术处审核定稿。

第四章维护保养第十条检修车间热控专业维护人员按照仪表运行管理的各项制度、标准、维护细则，做好计算机系统的正常维护、确保计算机系统的正常运行。

（一）DCS维护人员应了解掌握计算机系统的运行状况，定期检查，对运行过程出现的各类问题及时处理。

确保生产装置正常运行，对故障现象、原因、处理方法及处理结果认真分析并做详细记录。

PLC模块操作保养规程1. 前言在现代化制造业中，PLC（可编程逻辑控制器）已经成为最常用的自动化控制设备之一。

PLC系统通常由CPU（中央处理器）、内存、输入和输出模块等可通过编程控制的组成部分组成。

由于PLC在自动化生产过程中的广泛应用，PLC模块的操作保养至关重要，能够在一定程度上确保生产设备的正常运行和使用寿命。

因此，本文档旨在简单介绍PLC模块操作保养规程，以避免PLC模块的运行故障和不必要的维修。

2. PLC模块操作规程2.1 确认PLC模块正确的安装位置在PLC系统安装时，必须确保PLC模块的安装位置与指定位置相符合。

确认PLC模块的安装位置正确无误，有助于维持PLC系统的正常运行。

如果PLC模块的安装位置设置错误，可能导致PLC系统的读写信号受到干扰，造成生产设备故障。

2.2 注意避免高压电源对模块的损害PLC模块应尽量避免受到高压电源和放电器等类似的电压干扰，这些电压可能瞬间达到很高的电压值。

在关键口易接入仪表和业务系统前，前置电阻或者二极管浪涌保护器进行防护，有效降低它们对该设备的伤害。

2.3 常规的开/关机操作PLC模块开/关机应注意以下操作：•严格按照设备启动流程进行操作；•关机前立即停止输出信号；•关机的时候断开电源；•非必要情况下不要复位PLC模块。

2.4 防止静电干扰在维护和检修PLC模块时，应注意避免静电干扰。

适当的措施如下：•维修时常接地线，将拆下的PLC 模块放置在静电袋内；•不要在干燥、会产生静电的场所操作；•在操作过程中不要带着手套和长衣等有静电的物品。

2.5 合理使用PLC模块的输入输出端口PLC模块的输入输出端口是与其他设备接口的关键部分，他们通常处理我们赋予PLC的命令和返回信号。

因此，合理安排输入输出端口的使用是其正常运行的重要保障。

在使用输入输出端口时应注意：•不频繁插拔连接线；•确保线缆有可靠的接头；•避免短路和过电流；•检查连接端是否正确连接。

PLC安全操作保养规定1. 引言PLC（Programmable Logic Controller）是一种工业控制电子设备，被广泛应用于自动化设备、生产线、机器人等领域。

PLC的安全操作和保养工作非常重要，关系到设备的稳定运行和生产效率。

本文旨在总结PLC的安全操作和保养规定。

2. 安全操作规定2.1 开机前的准备工作在PLC开机前，需要进行以下准备工作：1.检查电脑电源和PLC供电是否正常；2.确认输入设备、输出设备和PLC的连接是否无误；3.关闭与PLC连接的所有设备电源，以防意外触发；4.确保PLC的内存和软件均正常；5.首次开机需进行通讯、备份等相关设置。

2.2 开机后的操作在PLC开机后，需要进行以下操作：1.在操作前，必须要熟知PLC的基本结构和功能；2.合理编写PLC程序，确保逻辑正确，运行稳定；3.在编写程序时，保证程序的充分测试；4.合理使用PLC系统内置的诊断功能，对错误或故障进行定位；5.在关闭PLC前，必须停止所有运行的程序。

2.3 操作时的注意事项在操作PLC时，需要注意以下事项：1.避免人为干扰或操作，最好使用无人值守的自动化设备；2.严禁在运行过程中停掉PLC电源或改变PLC程序；3.遵循正确的PLC指令编写顺序，错位引用、错误的指令会导致逻辑错误；4.熟知PLC的最大负载能力、环境要求等，避免过载；3. 保养规定3.1 日常保养日常保养是保证PLC长期稳定运行的重要措施。

需要做到以下几点：1.定期清理PLC设备及周边；防止灰尘、细小物体等导致的设备故障；2.定期检查PLC设备及周边的连接情况；确保设备与电缆连接正常；3.定期检查各类传感器、执行机构等设备的工作情况；4.定期更换电池或备用电池，防止断电造成的数据损失。

3.2 定期保养除了日常保养外，PLC设备还需要进行定期保养，以确保系统的正常运行和数据安全。

具体操作如下：1.定期备份PLC程序及相关数据，防止数据丢失；2.清洗内部元件和接触端子；3.检查热油器和电容器的电容值是否正常；4.定期检验PLC及其电缆是否受损。

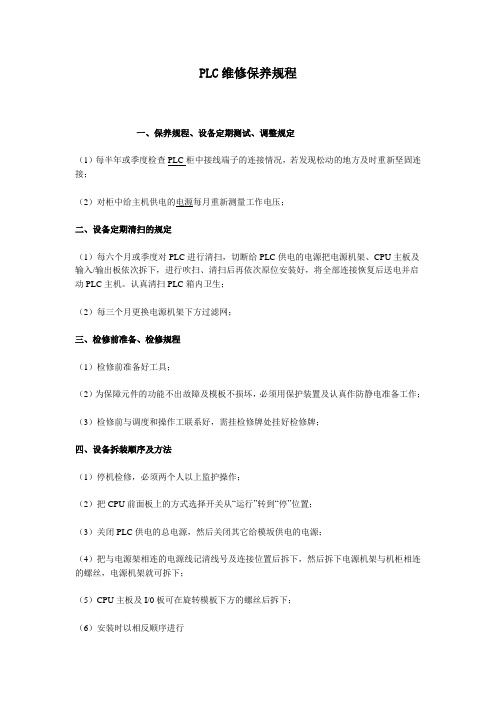

PLC维修保养规程一、保养规程、设备定期测试、调整规定（1）每半年或季度检查PLC柜中接线端子的连接情况，若发现松动的地方及时重新坚固连接；（2）对柜中给主机供电的电源每月重新测量工作电压；二、设备定期清扫的规定（1）每六个月或季度对PLC进行清扫，切断给PLC供电的电源把电源机架、CPU主板及输入/输出板依次拆下，进行吹扫、清扫后再依次原位安装好，将全部连接恢复后送电并启动PLC主机。

认真清扫PLC箱内卫生；（2）每三个月更换电源机架下方过滤网；三、检修前准备、检修规程（1）检修前准备好工具；（2）为保障元件的功能不出故障及模板不损坏，必须用保护装置及认真作防静电准备工作；（3）检修前与调度和操作工联系好，需挂检修牌处挂好检修牌；四、设备拆装顺序及方法（1）停机检修，必须两个人以上监护操作；（2）把CPU前面板上的方式选择开关从“运行”转到“停”位置；（3）关闭PLC供电的总电源，然后关闭其它给模坂供电的电源；（4）把与电源架相连的电源线记清线号及连接位置后拆下，然后拆下电源机架与机柜相连的螺丝，电源机架就可拆下；（5）CPU主板及I/0板可在旋转模板下方的螺丝后拆下；（6）安装时以相反顺序进行五、检修工艺及技术要求（1）测量电压时，要用数字电压表或精度为1%的万能表测量（2）电源机架，CPU主板都只能在主电源切断时取下；（3）在RAM模块从CPU取下或插入CPU之前，要断开PC的电源，这样才能保证数据不混乱；（4）在取下RAM模块之前，检查一下模块电池是否正常工作，如果电池故障灯亮时取下模块PAM内容将丢失；（5）输入/输出板取下前也应先关掉总电源，但如果生产需要时I/0板也可在可编程控制器运行时取下，但CPU板上的QVZ（超时）灯亮；（6）拨插模板时，要格外小心，轻拿轻放，并运离产生静电的物品；（7）更换元件不得带电操作；下面红色部分是赠送的总结计划，不需要的可以下载后编辑删除！2014年工作总结及2015年工作计划（精选）XX年，我工区安全生产工作始终坚持“安全第一，预防为主，综合治理”的方针，以落实安全生产责任制为核心，积极开展安全生产大检查、事故隐患整改、安全生产宣传教育以及安全生产专项整治等活动，一年来，在工区全员的共同努力下，工区安全生产局面良好，总体安全生产形势持续稳定并更加牢固可靠。

PLC使用维护管理制度一、目的PLC是专门为工业生产服务的控制装置，通常不需要采取什么措施，就可以直接在工业环境中使用。

但是，当生产环境过于恶劣，电磁干扰特别强烈，或安装使用不当，都不能保证PLC的正常运行，因此在使用中应注意以下问题。

二、内容①工作环境1、温度PLC要求环境温度在0～55℃，安装时不能放在发热量大的元件下面，四周通风散热的空间应足够大，基本单元和扩展单元之间要有30mm以上间隔；开关柜上、下部应有通风的百叶窗，防止太阳光直接照射；如果周围环境超过55℃，要安装电风扇强迫通风。

2、湿度为了保证PLC的绝缘性能，空气的相对湿度应小于85%（无凝露）。

3、震动应使PLC远离强烈的震动源，防止振动频率为10～55Hz的频繁或连续振动。

当使用环境不可避免震动时，必须采取减震措施，如采用减震胶等。

4、空气避免有腐蚀和易燃的气体，例如氯化氢、硫化氢等。

对于空气中有较多粉尘或腐蚀性气体的环境，可将PLC安装在封闭性较好的控制室或控制柜中，并安装空气净化装置。

②安装与布线1、动力线、控制线以及PLC的电源线和I/O线应分别配线，隔离变压器与PLC和I/O 之间应采用双胶线连接。

2、PLC应远离强干扰源如电焊机、大功率硅整流装置和大型动力设备，不能与高压电器安装在同一个开关柜内。

3、PLC的输入与输出最好分开走线，开关量与模拟量也要分开敷设。

模拟量信号的传送应采用屏蔽线，屏蔽层应一端或两端接地，接地电阻应小于屏蔽层电阻的1/10。

4、PLC基本单元与扩展单元以及功能模块的连接线缆应单独敷设，以防止外界信号的干扰。

使用维护1、使用前必须检查各种连接是否牢固，附件（如电池等）是否齐全、可靠，开关位置是否正确。

2、启动、停机必须严格按照操作要求进行，不得随意更改操作步骤。

3、箱（柜）体内外保持整洁、无积尘，内部温度、湿度在要求的范围内。

4、箱（柜）体表面各类指示灯（仪表）安装牢固、指示正常，散热风扇运转正常。

自动控制系统维护保养的具体方案引言自动控制系统在工业生产中起着至关重要的作用，对于系统的正常运行和效率提升具有重要意义。

为了确保自动控制系统能够持续稳定地运行，我们需要制定一份维护保养的具体方案。

本文将介绍一个简单且无法律复杂性的方案，以确保系统的可靠性和可用性。

1. 系统巡检定期进行系统巡检是维护保养的首要步骤。

巡检可以发现潜在的问题和故障，并及时采取措施修复。

具体操作包括：- 检查所有传感器和执行器的连接是否良好；- 检查电源线路是否正常；- 检查设备的运行状态和参数是否符合预期；- 检查系统日志和报警信息，及时处理异常情况。

2. 清洁和润滑保持系统的清洁和润滑是确保其正常运行的关键。

定期进行清洁和润滑工作可以延长设备的寿命并提高其性能。

具体操作包括：- 清除设备表面的灰尘和污垢，使用适当的清洁剂；- 检查设备内部是否有积尘，定期进行清理；- 对设备的移动部件进行润滑，使用适当的润滑剂。

3. 软件更新和优化随着技术的不断进步，系统的软件也需要定期更新和优化，以提高其性能和安全性。

具体操作包括：- 定期检查系统的软件版本，及时更新到最新版本；- 优化系统的参数和算法，以提高系统的响应速度和稳定性；- 定期备份系统的配置文件和数据，以防止意外丢失。

4. 培训和知识共享为了确保系统能够得到有效运维，员工需要接受相关培训并进行知识共享。

具体操作包括：- 为维护人员提供系统的操作和故障处理培训；- 定期组织知识分享会，促进经验和技术的交流；- 建立文档和知识库，记录系统的维护和故障处理经验。

结论通过以上具体方案的实施，可以保证自动控制系统的可靠性和可用性，提高生产效率和质量。

定期巡检、清洁和润滑、软件更新和优化，以及员工培训和知识共享是维护保养工作的关键步骤。

我们应该积极落实这些方案，以确保系统能够稳定运行并发挥其最大的作用。

PLC维护与保养摘要：PLC（可编程逻辑控制器）在工业自动化控制领域扮演着重要的角色。

然而，PLC也需要定期的维护与保养，以确保其正常运行和延长使用寿命。

本论文介绍了PLC维护的重要性、常见的维护任务，以及维护的步骤和方法。

通过有效的维护与保养，可以提高PLC的可靠性和稳定性，从而提高工业自动化系统的效率。

关键词：PLC；维护；保养；可靠性；方法与建议引言随着工业自动化的快速发展，PLC作为控制系统的核心设备，广泛应用于各个行业。

PLC的正常运行对于保证生产过程的可靠性和稳定性至关重要。

然而，由于长时间使用和环境因素的影响，PLC可能会出现故障或性能下降的情况。

因此，定期的维护和保养对于确保PLC的正常运行和延长其使用寿命非常关键。

1、PLC维护的重要性1.1 提高设备可靠性通过定期的维护与保养，可以检查和修复PLC中的潜在问题，预防故障的发生。

及时发现和解决问题，可以减少设备停机时间，提高生产线的可靠性和稳定性。

1.2 延长使用寿命PLC是昂贵且复杂的设备，定期的维护与保养可以延长其使用寿命。

保持PLC设备的良好状态，可以减少损耗和磨损，提高设备的可靠性和耐久性。

1.3 降低维修成本通过定期的维护和保养，可以在故障发生之前就进行维护，避免了故障造成的停机和生产损失。

此外，维修成本通常比更换整个PLC设备要低得多，因此及时的维护可以降低维修费用。

2、常见的PLC维护任务2.1 清洁和除尘PLC设备通常被放置在工厂环境中，容易受到灰尘、油脂和其他杂质的污染。

定期清洁PLC设备表面和内部的化尘，可以减少积尘对设备散热和运行的影响。

2.2 检查和紧固连接PLC设备中存在许多连接器、插头和电缆，这些连接可能会因为长时间使用而松动。

通过定期检查并紧固这些连接，可以确保信号传输的稳定性和可靠性。

2.3 软件升级和备份PLC的软件系统是其控制功能的核心。

定期升级PLC的软件系统可以修复已知的错误和漏洞，并增加新的功能。

PLC系统的一般性维护措施
1、设置有关密码和保护级别
系统程序要设置有关密码或保护级别，防止因误操作或被人为改动而被破坏。

2、建立维护和定期保养的规章制度，完善岗位责任制巡回检查制度
包括建立系统设备档案（如设备一览表、系统资料、程序清单和竣工图等）采用统一的记录格式来记录系统的运行状况、故障现象和维修情况等。

3、定期清洁措施
应根据不同的应用地点、场所，制定定期清洁措施。

如定期清洁和更换机柜的空气过滤网，确保机柜空气洁净和通畅，防止大量粉尘物积在处理器和I/O模块上。

清洁时要注意安全，不要证污物掉入系统模块内造成模块损坏和引起系统停机。

4、定期检查
定期检查最好结合生产开停装置进行。

（1）plc系统的检查。

检查PLC的工作环境，包括供电、环境，检查系统所有模块的运行状态、锂电池的使用状态等。

（2）连接电缆的检查。

检查是否连接牢固，连接处是
否氧化严重，对有问题的地方进行处理。

（3）中间继电器是否有振动松脱。

一次元件根据其技术参数进行定期校验和检查，确保输入准确和输出信号执行顺畅。

（4）接地和接地电阻检查。

（5）对系统的用户程序进行备份。

（6）长期处于运行状态（或长周期运行）的系统，必须在一定的时间间隔（如1年）进行全面的检查，有条件的可以做点检处理。

PLC的日常维护保养主要包括以下内容。

①检查PLC的工作环境，看周围环境温度和湿度是否超出允许范围。

如超出，应采取降温和降湿措施。

②检查通风散热情况，必须保证PLC机架之间的净空距离，一般情况下应为70 ~ 120毫米。

进、出线布线不应妨碍PLC的散热。

若PLC的外部环境温度高于规定值或是将PLC安装在封闭的机箱内，则需安装风机进行冷却，PLC一般要求垂直安装，以利于散热。

③做好除尘工作，及时清洁滤尘网。

④检查PLC周围有无杂物堆放。

若有，应及时清除。

⑤检查PLC安装场所有无导电粉尘及腐蚀性气体。

若有，应加以消除，或采取隔离措施。

⑥检查PLC的安装位置是否存在强电磁场等情况。

PLC不能安装在装有高压设备的控制屏上;PLC的安装位置至少离供电电源线200毫米以上。

⑦在PLC有可能遭受到静电，强电磁场，放射源辐射的场合，应采取相应的静电防护，磁场和放射源的屏蔽以及抗干扰措施。

⑧检查电源电压波动是否在允许的范围。

若不符合要求，则应调节变压器抽
头或采用UPS，稳压电源。

⑨注意检查蓄电池监控辅助继电器的状态，及时更换过期服役的蓄电池。

蓄电池寿命约为5年（25℃）。

⑩注意检查蓄电池引线插头与印制电路板的插座连接是否牢固。

PLC各模块与基板之间的连接是否可靠，电缆接头与端子排的连接是否可靠，各接地线连接是否可靠。

检查熔断器等保护设备是否良好，选配及整定是否正确。

配电自动化系统维护保养管理计划详细说明一、引言配电自动化系统是现代工业生产中不可或缺的重要设备，为确保系统的正常运行和延长设备的使用寿命，需要制定维护保养管理计划。

本文将详细说明配电自动化系统的维护保养管理计划，包括目标、内容、周期、责任等方面的要求。

二、目标配电自动化系统维护保养管理计划的目标是确保系统设备的可靠性、稳定性和安全性，保障生产运行的连续性和高效性。

通过定期的维护保养，及时发现和排除潜在故障，减少设备故障率和停机时间，提高系统的运行效率和可用性。

三、内容1. 定期巡检：按照设备的巡检周期，对配电自动化系统的各个部件进行检查，包括电源、开关、保护装置、通信设备等，确保其正常工作。

2. 清洁维护：定期对设备进行清洁维护，包括清除灰尘、污垢，保持设备表面干净整洁，防止灰尘积累影响设备散热和正常运行。

3. 润滑保养：对需要润滑的设备部件进行定期润滑，确保设备运行时的摩擦和磨损在合理范围内，延长设备寿命。

4. 系统校准：定期对配电自动化系统进行校准，确保各个测量、控制和保护装置的准确性和可靠性，避免误操作和故障发生。

5. 故障排除：及时处理设备故障，对于无法立即修复的故障，制定相应的应急措施，保证生产的正常进行。

6. 数据备份：定期对配电自动化系统的数据进行备份，确保数据的安全性和完整性，防止数据丢失和损坏。

1. 巡检周期：根据设备的重要程度和使用环境，制定不同的巡检周期。

对于关键设备和恶劣环境下的设备，巡检周期可以缩短，以确保及时发现和处理问题。

2. 清洁维护周期：一般每月对设备进行一次清洁维护，对于特殊情况下的设备，如高温、高湿等环境下的设备，可以适当增加清洁维护频率。

3. 润滑保养周期：根据设备的使用情况和润滑剂的性能，制定不同的润滑保养周期。

一般情况下，每季度对设备进行一次润滑保养。

4. 系统校准周期：根据设备的精度和稳定性要求，制定不同的校准周期。

一般情况下，每半年对配电自动化系统进行一次校准。
