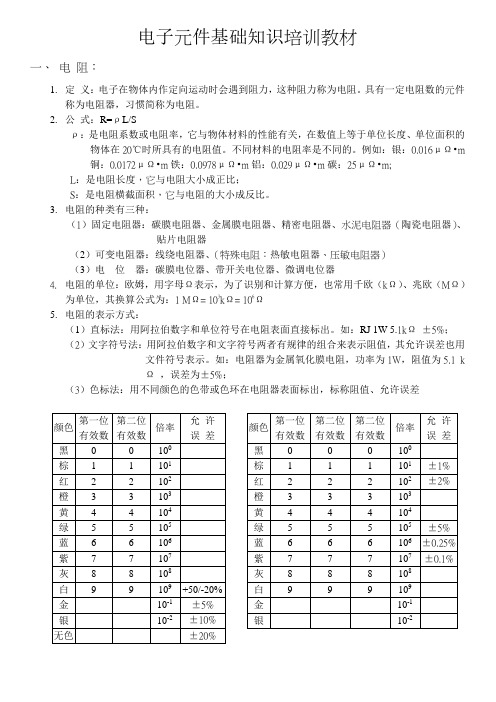

电子元件基础知识培训教材一、电阻：1.定义：电子在物体内作定向运动时会遇到阻力，这种阻力称为电阻。
具有一定电阻数的元件称为电阻器，习惯简称为电阻。
2.公式：R=ρL/Sρ：是电阻系数或电阻率，它与物体材料的性能有关，在数值上等于单位长度、单位面积的物体在20℃时所具有的电阻值。
不同材料的电阻率是不同的。
例如：银：0.016μΩ•m铜：0.0172μΩ•m铁：0.0978μΩ•m铝：0.029μΩ•m碳：25μΩ•m;L：是电阻长度，它与电阻大小成正比；S：是电阻横截面积，它与电阻的大小成反比。
3.电阻的种类有三种：（1）固定电阻器：碳膜电阻器、金属膜电阻器、精密电阻器、水泥电阻器（陶瓷电阻器）、贴片电阻器（2）可变电阻器：线绕电阻器、（特殊电阻：热敏电阻器、压敏电阻器）（3）电位器：碳膜电位器、带开关电位器、微调电位器4.电阻的单位：欧姆，用字母Ω表示，为了识别和计算方便，也常用千欧（kΩ）、兆欧（MΩ）为单位，其换算公式为：1 MΩ= 103kΩ= 106Ω5.电阻的表示方式：（1）直标法：用阿拉伯数字和单位符号在电阻表面直接标出。
如：RJ 1W 5.1kΩ±5%；（2）文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示阻值，其允许误差也用文件符号表示。
如：电阻器为金属氧化膜电阻，功率为1W，阻值为5.1 kΩ，误差为±5%；（3）色标法：用不同颜色的色带或色环在电阻器表面标出，标称阻值、允许误差7.电阻大小与温度有关系：（1）金属材料：其电阻值随着温度的升高而增大。
如：金属膜电阻器（2）非金属材料（石墨、碳等）：其电阻值随着温度的升高而减小。
如：碳膜电阻器8.电阻器使用温度范围：（针对TKL）碳膜电阻：-55~+125℃精密电阻：-55~+155℃金属膜电阻：-55~+155℃（台弯兴亚可耐200℃）内贴电阻：-55~+125℃陶瓷电阻：-55~+200℃热敏电阻：-55~+200℃或300℃9.电阻用途：在电路中一般起到降压、限流等作用。
SMT工程培训教材 1 制作 蔡建军 电子元件培训教材 目 录 第一章 电子基础知识……………………………………………………2 第一节 电阻……………………………………………………………………………………………………2 第二节 电容……………………………………………………………………………………………………8 第三节 晶体二极管……………………………………………………………………………………………12 第四节 晶体三极管……………………………………………………………………………………………14 第五节 集成电路………………………………………………………………………………………………16 第六节 电感……………………………………………………………………………………………………17 第七节 变压器…………………………………………………………………………………………………19 第八节 石英晶体振荡器………………………………………………………………………………………21 第九节 石英晶体滤波器………………………………………………………………………………………22 第十节 继电器…………………………………………………………………………………………………23 第十一节 其它元件……………………………………………………………………………………………..25
第二章 静电防护基本知识…………………………………………….26 第一节 静电的危害……………………………………………………………………………………….26 第二节 静电的基本概念…………………………………………………………………………………26 第三节 静电的产生………………………………………………………………………………………27 第四节 常用防静电用品(设施)的技术要求…………………………………………………………….27
第三章 品质管制知识…………………………………………………...30
第四章 SMT机器操作与作业知识……………………………………..32 第一节 半自动印刷机……………………………………………………………………………………..32 第二节 手动印刷机………………………………………………………………………………………..35 第三节 MVⅡC贴片机……………………………………………………………………………………36 第四节 TESCON 贴片机…………………………………………………………………………………39 第五节 MKⅠC贴片机……………………………………………………………………………………42 第六节 MVⅡC英文按键…………………………………………………………………………………45 第七节 MVⅡC错误讯息…………………………………………………………………………………46 第八节 关于Nozzle撞断原因及预防、处理方法………………………………………………………..48 SMT工程培训教材 2 制作 蔡建军
第一章 电子基础知识 第一节 电 阻 1、电阻的定义及单位 导电体对电流的阻碍作用称着电阻，用符号R表示，英文全称Resistor”﹔在电路中用符号表示 为 : , 单位为欧姆、千欧、兆欧，分别用Ω、kΩ、MΩ表示,1兆欧=103千欧=106欧。 2、电阻在电路中的作用 分压、分流、与电容、电感构成虑波、耦合作用。 3、电阻的型号命名方法 国产电阻器的型号由四部分组成（不适用敏感电阻） 第一部分：主称 ，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。 第二部分：材料 ，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。 第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频 、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。 第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等 例如：R T 1 1 型普通碳膜电阻a1} 4、电阻器的分类 4.1线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。 4.2薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。 4.3实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。 4.4电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。 5、特性参数 5.1标称阻值：电阻器上面所标示的阻值。 5.2允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。 允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级 5.3额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。 线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500 非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、100 5.4额定电压：由阻值和额定功率换算出的电压。 5.5最高工作电压：允许的最大连续工作电压。在低气压工作时，最高工作电压较低。 3.6系数：温度每变化1℃所引起的电阻值的相对变化。温度系数越小，电阻的稳定性越好。阻值随温度SMT工程培训教材 3 制作 蔡建军
升高而增大的为正温度系数，反之为负温度系数。 5.7老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。 5.8噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。 6、电阻器阻值标示方法 6.1直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。 6.2文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。 表示允许误差的文字符号 文字符号 D F G J K M 允许偏差 ±0.5% ±1% ±2% ±5% ±10% ±20% 6.3数码法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。偏差通常采用文字符号表示。 在数码法中，分为三位数和四位数，一般在贴片电阻中用到的换算和读法如下： 例1：一个片式电阻标法为322，则表示第一、二位数为有效数，第三位数为指数，换算为： 32×102=3.2KΩ，误差为±5%,见图1. 例2：一个片式电阻值标示为8222，则表示第一、二、三位数为有效数，第四位表示指数，换算为：822×102=8.2KΩ，误差为±1%,见图2.
(A)普通
( B) 精密
32×102＝3.2 KΩ 第1至2位数为有效读数 第3位数为0的个数
2.2 4R7 000 电阻表示为:0Ω R00 电阻表示为:0Ω
电阻表示为:0Ω
电阻表示为:2.2Ω 4K7
0 822×102＝82.2 KΩ 第1至3位数为有效读数 第4位数为0的个数
( C ) 特别电阻
( D ) 特别电阻
( E ) 特别电阻
( F ) 特别电阻
( G ) 特别电阻
(H ) 特别电阻 SMT工程培训教材 4 制作 蔡建军
6.4色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。 色标法的识别(见附表) 当电阻为四环时，最后一环必为金色或银色，前两位为有效数字， 第三位为乘方数，第四位为偏差。 例:
从图中距离可知是从左到右的方向读起，棕为1.黑为0.绿为5.金一般不考虑。 10×105＝106欧姆＝1兆欧 当电阻为五环时，最後一环与前面四环距离较大。前三位为有效数字， 第四位为乘方数， 第五位为偏差。
例： 从左 黃 紫 黃 橙 棕
从图中间距可知从左到右读起，前三位色环直接写出来，第四色环为103。 474×103＝474K欧＝474千欧＝474000欧姆
附表一：各色环在不同位置所代表的意义
颜色 第一色环第一位数 第二色环 第二位数 第三色环 第三位数 第四色环 误差 棕 1 1 101 ±1% 红 2 2 102 ±2% 橙 3 3 103 ±3% 黄 4 4 104 ±4% 绿 5 5 105 ±0.05% 蓝 6 6 106 ±0.25% 紫 7 7 107 ±0.1% 灰 8 8 108 ±0.05% 白 9 9 109 － 黑 － 0 100 － 金 － － 10－1 ±5% 银 － － 10－2 ±10% 无 ±20%
棕 黑 绿 金
