下载文档原格式
目录第1章聚苯醚简介 (1)第2章PPO与PA的共混改性 (2)第2.1节PPO/PA合金简介 (2)第2.2节PPO与PA的共混改性的目的和用途 (2)第2.3节PPO与PA的共混改性的配方 (3)第2.4节PPO与PA的共混改性的工艺及设备 (5)第3章PPO与PS的共混改性 (9)第3.1节PPO/PS合金简介 (9)第3.2节PPO与PS的共混改性的目的和用途 (9)第3.3节PPO与PS的共混改性的配方 (11)第4章PPO与其他聚合物的共混改性 (13)第4.1节PPO/PBT合金 (13)第4.2节PPO/PET合金 (14)第4.3节PPO/PPS合金 (14)第5章总结 (14)参考文献 (16)第1章聚苯醚简介聚苯醚（简称PPO或PPE)是通用工程塑料的五虎将之一，是一种具有机械性、阻燃性、耐热性、电绝缘性和化学稳定性等优良性能的热塑性树脂。
在1957年由美国GE公司研发成功。
但是由于聚苯醚自身熔体粘度过高及易内应力开裂等缺点，导致很难通过挤出、压塑、注射等手段使其加工成型，这大大限制了PPO的应用发展[1]。
聚苯醚外观透明、无毒、相对密度小，属于非结晶性材料。
PPO优异性能如下[2]：1、力学性能高。
聚苯醚的分子链中含有大量的苯环，这决定了其具有较好的硬度和刚性，其拉伸强度和弯曲强度高，抗蠕变性能好；2、耐热性好。
PPO的玻璃化转变温度为210℃，热变形温度达到180℃，是热塑性工程塑料最高的，在较宽温度范围内都能保持原有性能，适于金属材料搭配使用；3、耐水性好。
PPO的吸水性很低，吸水率<0.05%，不水解，这是因为PPO不含水解官能团；4、阻燃性好。
聚苯醚很难燃烧，只要加入少量的阻燃剂即可有很好的阻燃效果；5、耐化学药品性好。
PPO不与大部分酸、碱、盐溶液反应。
但与此同时聚苯醚仍存在很多缺点：在有光条件下使用较长时间，颜色会有所变黄，影响其使用范围。
同时PPO的流动性差、溶体粘度高、加工成型困难，纯PPO 几乎不能采用注射成型方法成型，这必然极大地限制其使用，因此改善PPO的加工性能，使其更好地应用在实际生产中就成为PPO树脂发展的关键之一。

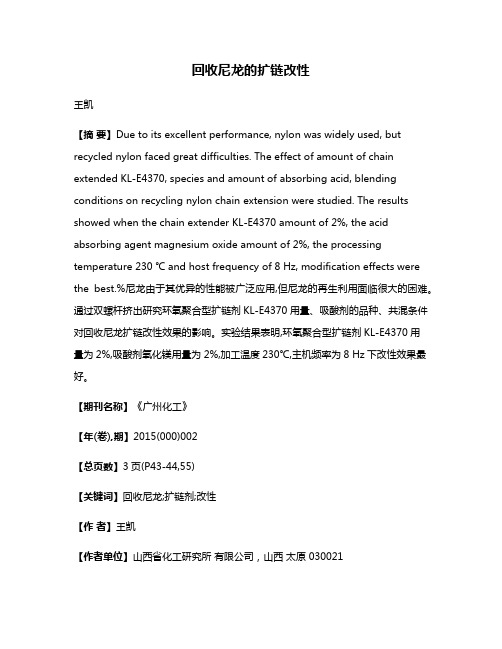

回收尼龙的扩链改性王凯【摘要】Due to its excellent performance, nylon was widely used, but recycled nylon faced great difficulties. The effect of amount of chain extended KL-E4370, species and amount of absorbing acid, blending conditions on recycling nylon chain extension were studied. The results showed when the chain extender KL-E4370 amount of 2%, the acid absorbing agent magnesium oxide amount of 2%, the processing temperature 230 ℃ and host frequency of 8 Hz, modification effects were the best.%尼龙由于其优异的性能被广泛应用,但尼龙的再生利用面临很大的困难。
通过双螺杆挤出研究环氧聚合型扩链剂KL-E4370用量、吸酸剂的品种、共混条件对回收尼龙扩链改性效果的影响。
实验结果表明,环氧聚合型扩链剂KL-E4370用量为2%,吸酸剂氧化镁用量为2%,加工温度230℃,主机频率为8 Hz下改性效果最好。
【期刊名称】《广州化工》【年(卷),期】2015(000)002【总页数】3页(P43-44,55)【关键词】回收尼龙;扩链剂;改性【作者】王凯【作者单位】山西省化工研究所有限公司，山西太原 030021【正文语种】中文【中图分类】TQ323尼龙是20 世纪30 年代发展起来，首先用于合成纤维工业，随后由于其优良的物理机械性能而被用作工程塑料，并得到迅速的发展，目前被广泛地用于汽车工业、电气工业、建筑材料、机械部件、医疗器械以及日用品等各个领域［1］。
收稿:2011-04-25;修回:2011-07-18;基金项目:国家高技术研究发展计划(863计划)项目(2009A A03Z528);作者简介:邱军,男,工学博士,教授,博士研究生导师,研究方向为高性能聚合物基复合材料;E -mail :qiujun @tong ji .edu .cn .碳纳米管及碳纤维增强环氧树脂复合材料研究进展邱 军,陈典兵(同济大学材料科学与工程学院,先进土木工程材料教育部重点实验室,上海 201804) 摘要:碳纳米管与碳纤维具有优异的力学、电学等性能,广泛用做复合材料增强体,但目前碳纳米管/碳纤维/环氧树脂复合材料的研究具有一定的局限性,只考虑了两相材料间的作用,即仅对单一相进行处理而忽略了另一相的改性。
本文从碳纳米管/碳纤维协同增强环氧树脂基体复合材料的思路入手,结合自己的研究成果,综述了国内外相关研究进展。
从研究结果可以看出,将三相材料之间完全有效地联系起来,发挥三者间的协同效应,复合材料的性能可以发生质的飞跃。
关键词:碳纳米管;碳纤维;环氧树脂;三相复合材料引言日本科学家Iijim a [1]在1991年首次发现碳纳米管(CN Ts )。
碳纳米管具有着优异的力学、电性能和热性能,抗拉强度达到200GPa ,弹性模量可达1TPa ,并且具有低密度、高长径比等结构特点,因此成为聚合物复合材料的理想增强材料。
碳纤维(CF )具有十分优异的力学性能,同时耐高温、耐腐蚀、耐摩擦、抗疲劳、低热膨胀系数、导电导性、电磁屏蔽性优良等。
碳纤维复合材料同样具有其它复合材料无法比拟的优良性能,广泛应用于航空航天、汽车、电子电气等领域[2]。
环氧树脂(EP )是一种高性能复合材料基体,具有优良的机械性能、绝缘性能、耐腐蚀性能、黏接性能和低收缩性能。
当前以环氧树脂为基体的高性能复合材料应用广泛,碳纳米管/环氧树脂复合材料和碳纤维/环氧树脂复合材料凸显了优异的力学和综合性能,那么如何再进一步提高这两类复合材料的性能呢?本文在简要综述碳纳米管和碳纤维对环氧树脂复合材料性能改善的前提下,进一步综述了碳纳米管/碳纤维/环氧树脂三相复合材料的研究进展,并对其可能的发展进行了预测。
尼龙六六盐生产与质量提升策略分析发布时间：2022-07-08T01:31:13.771Z 来源：《科技新时代》2022年6期作者：张东阳杨巍玮[导读] 在中国社会主义市场经济高度发达的年代，商品的质量是企业核心竞争力的关键表现，对管理一家公司有着举足轻重的作用。
中国平煤神马集团尼龙化工公司 467000摘要：在中国社会主义市场经济高度发达的年代，商品的质量是企业核心竞争力的关键表现，对管理一家公司有着举足轻重的作用。
尼龙产品化学有限公司成为国内较大的尼龙化学品产业基地，因此，要保护和发挥尼龙产品业内的资源优势，更加注重产品的突出优点，在与国外同业界的国际市场争夺中有立足点地方，变得极其重要。
关键词：尼龙六六盐；生产质量；提升策略引言：本文从全面品质管理与改善问题出发，以影响尼龙盐品质的UV值为切入点，诊断出该企业在全面品质管理工作中的主要缺陷与改善方法，并发现了影响尼龙盐品质优劣的主要因素是己二胺PI值超标、成盐水温调节超标、以及尼龙盐贮罐问题。
经过仔细分析与研究，提出了改进方法，进一步改善管理办法，稳步提升了服务质量水平，为企业的产品质量管理与改善提供了支持，产品越来越接近全球同行业领先水准，进一步确保了公司的国际竞争优势。
1尼龙盐的性质及应用聚酰胺盐一般为白色的晶体粉末，熔点约为192士2℃，能溶于水，在常温下稳定溶解度为百分之五十以下，温度增加，溶解性增大。
在甲醇中溶解性小。
聚酰胺钠盐的制备，聚酰胺(尼龙)纤维也是树脂的一种原料。
尼龙化纤和树脂材料都是合成塑料中的一种系列化产物，尼龙化纤中大多是由有己内酰胺开环聚合物而生成的尼龙六，与尼龙六六盐缩聚而成的尼龙六六制备的产物，在中国也叫做尼龙，尼龙环氧树脂中又以尼龙六和尼龙六六居多。
聚酰胺纤维是当今世界上的第三大人工合成化纤的一种，数量上仅次于涤纶化纤，一般用在服装行业，生产给女性穿着的针织机器袜、内裤、游泳装或者其他较薄的面料和厚面料等。
环氧树脂的改性研究及未来发展
邢军
【期刊名称】《化工设计通讯》
【年(卷),期】2018(44)12
【摘要】环氧树脂的热固性比较高,且具有极强的耐磨性能,其材料自身的化学性质比较稳定,收缩率也比较小,加工起来比较方便,很容易成型.另外其材料的使用成本较低,被广泛应用于我国的建筑机械、航天航空等领域.但是环氧树脂在固化后,其自身会产生极高的交联密度,内应力数值也会提升,进而暴露出耐热性低下、耐冲击性较差等的缺点,这极大影响到了该材质在高新技术领域方面的应用.主要就环氧树脂的改性进行分析,探究环氧树脂的未来发展趋势.
【总页数】1页(P79)
【作者】邢军
【作者单位】安徽嘉蓝新材料有限公司,安徽芜湖 241000
【正文语种】中文
【中图分类】TQ323
【相关文献】
1.不同长度脂肪链含萘环结构环氧树脂对NC-3000型环氧树脂的改性研究∗ [J], 郑寅;王苏展;杨瑾;石震;宋新建
2.脂环族环氧树脂/双酚A环氧树脂共混改性研究 [J], 火文君;王晶;张道洪
3.环氧树脂-聚氨酯阻燃改性研究 [J], 曹博帷; 王甜甜; 赵婷婷; 王睿宁; 李仲涵; 李佳
4.植物纤维增强环氧树脂复合材料界面改性研究
进展 [J], 王戈;顾少华;张文福;王翠翠;丁力;程海涛
5.双酚A环氧树脂/脂环族环氧树脂的共混改性研究 [J], 何少波;陈允;崔博源;夏宇;刘焱;雷清泉
因版权原因，仅展示原文概要，查看原文内容请购买。
阻燃尼龙66的研究进展李辉王旭华杨春兵崔伯涛（中国兵器工业集团第五三研究所，济南250031）（总装南京军代局驻济南地区代表室，济南250031）摘要介绍了阻燃尼龙（PA）66近几年的研究进展，详细阐述了卤系阻燃剂、磷系阻燃剂、氮系阻燃剂及无机填料型阻燃剂等对PA66的阻燃效果及研究现状，并展望了阻燃PA66未来的发展方向。
关键词尼龙66聚酰胺阻燃尼龙（PA）是通用工程塑料中产量最大、品种最多、用途最广、性能优良的基础树脂。
其中以PA66的产量与消耗量最大，约占PA总量的50%左右。
PA66具有优良的力学性能，大量应用于汽车、机械、电子、化工、建筑等领域［1］。
PA66属于自熄型聚合物，按照美国保险商实验所的标准PA66达到了UL94V－2级别，按照美国材料试验学会（ASTM）标准其氧指数（LOI）为24%，具有一定的阻燃性能。
但是在电子电器及建筑领域的广泛使用，对PA的阻燃性能提出了更高的要求，特别是采用玻璃纤维（GF）增强的PA66材料在燃烧时容易出现烛芯效应，使材料更容易燃烧。
因此，通过阻燃改性，提高PA66材料的阻燃性，进而促进相关行业的产品向高性能、高质量方向发展，具有重要的实际意义。
添加有效的阻燃剂，使PA66材料具有阻燃性、自熄性和消烟性，是目前阻燃技术中较普遍的方法［2］。
适于PA66的阻燃剂主要有卤系阻燃剂、磷系阻燃剂、氮系阻燃剂、无机填料型阻燃剂等。
1卤系阻燃剂卤系阻燃剂已被证明是一类有效的阻燃剂，对未增强和增强PA均很有效，迄今为止，阻燃PA66产品绝大多数是以含卤化合物为基础。
其中双（六氯环戊二烯）环辛烷、溴代聚苯乙烯、十溴二苯基乙烷等对GF增强及未增强PA66都有很好的阻燃效果［3］。
张伟等［4］研究了以溴化环氧树脂、十溴二苯醚、三聚氰胺氰尿酸盐及红磷母粒为阻燃剂阻燃GF增强PA66。
结果表明，三聚氰胺氰尿酸盐对GF增强PA66的阻燃效果不理想，阻燃性能不合格，溴化环氧树脂、十溴二苯醚和红磷母粒阻燃的GF增强PA66材料均达到UL94V－0级。
树脂材料牌号
树脂材料的牌号有很多，不同牌号的特点和应用领域也不同。
以下是一些常见的树脂材料牌号及其特点：
1.E-12环氧树脂：一种普通型环氧树脂，具有较好的机械性能和耐
化学性能，适用范围比较广泛。
2.YD-128环氧树脂：一种具有特殊结构和功能的环氧树脂，具有较
好的温度和耐水性能，适用于高温环境下的电气绝缘和耐化学性能的场合。
3.KH-50聚酰胺改性环氧树脂：具有良好的抗水性能和耐机械性能，
适用于湿润环境下的电气绝缘和结构材料。
4.YD-128AB环氧树脂：一种环氧树脂的黑色快干漆，具有优异的附
着性和耐热性能。
5.PA-6尼龙6：一种常见的工程塑料，具有高强度、高韧性、耐磨
性好等特点，广泛应用于汽车、电子、机械等领域。
6.PA-66尼龙66：尼龙家族中最常用的一种，具有高强度、高刚性、
高耐热性、耐化学腐蚀等特点，常应用于汽车、电子、医疗器械等行业。
7.PA-12聚酰胺12：一种颜色较浅的尼龙类塑料，具有良好的抗疲
劳强度和低摩擦系数，广泛应用于空气压缩机、制冷压缩机等领域。
以上是部分树脂材料的牌号及其特点，希望能为您提供帮助。
如有需要，建议您查阅相关行业网站或咨询专业人士以获取更多信息。
环氧树脂聚酰胺650和尼龙66
物性相近，特点相同
低分子环氧树脂配固化济粘接尼龙或尼龙丝，可以在常温下短时间内固化。
1、尼龙-环氧树脂改性粘合剂的化学作用：
尼龙分子中有大量酰胺基，具有良好韧性，可以和环氧基发生化学反应。
尼龙胶在高温下胶接强度低，耐湿热破坏作用性能较差，最高耐热温度不超过100℃。
经过醇化处理的尼龙是通过酰胺键和环氧基发生作用，反应温度为177℃，主要用双氰双胺固化，用量约为10%。
2、尼龙-环氧树脂改性粘合剂的性能
420#改性环氧-尼龙胶性能
剪切强度（硬铝） -60℃ 20℃ 80℃ 100℃ 120℃
＞400 420 277 216 156
不均匀扯离强度＞85
420#配方：548三元共聚尼龙 80
634#双酚A环氧 20
双氰双胺（200目） 2
95%甲醇+苯（7：1） 400ml
固化条件：
在170℃固化2小时，加压3kg/cm2。
尼龙-环氧树脂改性粘合剂很可能是最适宜的膜状和带状结构胶粘剂，其拉伸强度超过48MPa，爬鼓剥离强度超过26265N/m，是非常适用的结构胶粘剂。
这种胶粘剂疲劳强度和冲击强度也很高，低温性能良好，只在深冷温度（－240°C）下才发生脆化。
其缺点主要是耐蠕变性差，对湿气极为敏感。
但是玻纤含量增加到40%，尼龙分子中的酰胺基数量比普通尼龙要少很多，粘合效果会受到一定影响。
尼龙-66的无卤阻燃研究与进展韩红丽;李巧玲;崔丽丽【摘要】尼龙-66属易燃的工程材料,为拓宽其应用领域,需对其进行阻燃处理.笔者综述了近几年尼龙-66常用无卤阻燃剂的种类及其阻燃机理.【期刊名称】《合成技术及应用》【年(卷),期】2007(022)003【总页数】4页(P34-37)【关键词】尼龙-66;无卤阻燃剂【作者】韩红丽;李巧玲;崔丽丽【作者单位】中北大学材料学院,山西,太原,030051;中北大学材料学院,山西,太原,030051;中北大学材料学院,山西,太原,030051【正文语种】中文【中图分类】TQ342.12尼龙自美国杜邦公司推出至今，已发展成为品种最多、应用最广的工程塑料。
而尼龙-66是尼龙系列产品中产量最大、应用最广的品种之一。
它具有机械强度高、刚性大、增强性强的特点，是生产工程塑料的主要原料[1]，可用于制造各种机械、汽车、化工、电子电气装置的零部件[2]。
但尼龙-66较易燃，燃烧时容易滴落、起泡，限制了其在交通、建筑、电子电气等领域的应用，要使尼龙-66阻燃性能达到要求，必须添加适量的阻燃剂。
因此设计一种既能有效保持尼龙-66的力学性能，又低烟、低毒的有效阻燃体系，即开发尼龙-66的无卤阻燃越来越受到人们的关注。
1 尼龙-66阻燃的途径尼龙-66的阻燃主要通过两种途径实现：a) 使用添加型阻燃剂。
即通过机械共混方法，将阻燃剂和尼龙-66机械地掺和在一起，然后熔融挤出，使其获得阻燃性。
对于尼龙-66的添加阻燃多采用复配阻燃体系，在阻燃级别相同的情况下，采用复配阻燃体系可减少阻燃剂的用量。
b) 使用反应型阻燃剂。
阻燃剂是作为一种反应单体参加反应，并结合到尼龙-66大分子的主链或侧链上去，使尼龙-66本身含有阻燃成分。
其特点是不存在阻燃剂挥发、溶出、迁移和渗出问题，且由于其自身的化学结构，不需要阻燃处理即具有本质阻燃性，在将来有可能取代一部分以阻燃剂处理的阻燃高分子材料，是一种较为理想的方法，但操作和加工工艺复杂，成本也比较高，适用于具有高附加值的高弹性尼龙、聚酯、纤维等的阻燃。
