(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920676827.2(22)申请日 2019.05.13(73)专利权人 扬州麦斯通复合材料有限公司地址 225100 江苏省扬州市邗江区新谊路7号(72)发明人 徐树信　袁永祥　王玉林　(74)专利代理机构 常州市夏成专利事务所(普通合伙) 32233代理人 沈毅(51)Int.Cl.B65D 25/24(2006.01)B65D 6/14(2006.01)B65D 6/18(2006.01)B65D 25/20(2006.01)(54)实用新型名称一种可折叠防火围板箱(57)摘要本实用新型涉及物流运输设备技术领域，尤其是一种可折叠防火围板箱，包含带支脚的底板、立板和顶盖板，所述底板为三层阻燃防火结构，由内至外依次为无机不燃高强板一、阻燃胶合板和铝板一，各层之间通过结构胶粘接，所述立板和顶盖板均为双层结构，由内至外依次为无机不燃高强板二和铝板二，两层之间通过结构胶粘接，替代常用的塑料围板箱、木质围板箱，采用多层阻燃防火且质轻的材质，在运输过程中起到较好的阻燃效果，可以有效防止火源蔓延，为灭火救援赢得时间，减少货品损失，降低运输车辆燃烧的风险，同时本申请设计的为可折叠的形式，折叠后的体积只有原来的1/3-1/4，便于回运。

权利要求书1页 说明书3页 附图9页CN 210213262 U 2020.03.31C N 210213262U权　利　要　求　书1/1页CN 210213262 U1.一种可折叠防火围板箱，包含带支脚（1）的底板（2）、立板（3）和顶盖板（4），其特征是，所述底板（2）为三层阻燃防火结构，由内至外依次为无机不燃高强板一（2-1）、阻燃胶合板（2-2）和铝板一（2-3），各层之间通过结构胶粘接，所述立板（3）和顶盖板（4）均为双层结构，由内至外依次为无机不燃高强板二（5）和铝板二（6），两层之间通过结构胶粘接，所述底板（2）周边包设有底轨铝型材（7），立板（3）下端插入底轨铝型材（7）中实现底板（2）和立板（3）之间的连接，所述顶盖板（4）周边包设有顶轨铝型材（8），立板（3）上端插入顶轨铝型材（8）中实现顶盖板（4）和立板（3）之间的连接。

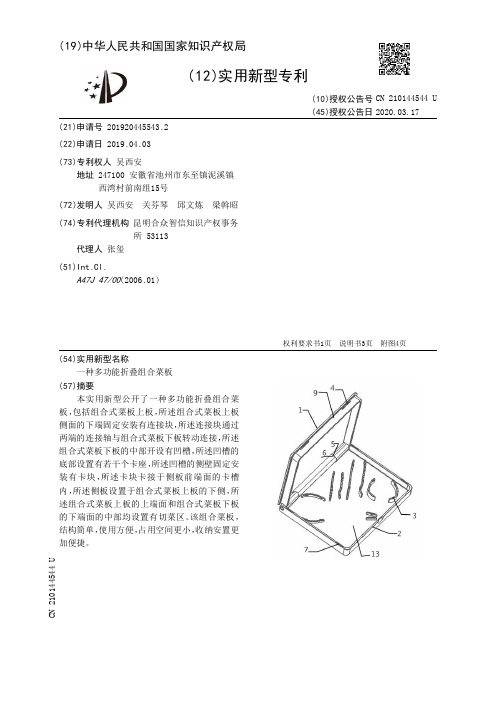

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920445543.2(22)申请日 2019.04.03(73)专利权人 吴西安地址 247100 安徽省池州市东至镇泥溪镇西湾村前南组15号(72)发明人 吴西安　关芬琴　邱文炼　梁斡昭　(74)专利代理机构 昆明合众智信知识产权事务所 53113代理人 张玺(51)Int.Cl.A47J 47/00(2006.01)(54)实用新型名称一种多功能折叠组合菜板(57)摘要本实用新型公开了一种多功能折叠组合菜板，包括组合式菜板上板，所述组合式菜板上板侧面的下端固定安装有连接块，所述连接块通过两端的连接轴与组合式菜板下板转动连接，所述组合式菜板下板的中部开设有凹槽，所述凹槽的底部设置有若干个卡座，所述凹槽的侧壁固定安装有卡块，所述卡块卡接于侧板前端面的卡槽内，所述侧板设置于组合式菜板上板的下侧，所述组合式菜板上板的上端面和组合式菜板下板的下端面的中部均设置有切菜区。

该组合菜板，结构简单，使用方便，占用空间更小，收纳安置更加便捷。

权利要求书1页 说明书3页 附图4页CN 210144544 U 2020.03.17C N 210144544U权　利　要　求　书1/1页CN 210144544 U1.一种多功能折叠组合菜板，包括组合式菜板上板(1)，其特征在于：所述组合式菜板上板(1)侧面的下端固定安装有连接块(6)，所述连接块(6)通过两端的连接轴（5）与组合式菜板下板(2)转动连接，所述组合式菜板下板(2)的中部开设有凹槽（13），所述凹槽（13）的底部设置有若干个卡座(3)，所述凹槽（13）的侧壁固定安装有卡块(12)，所述卡块(12)卡接于侧板(9)前端面的卡槽(4)内，所述侧板(9)设置于组合式菜板上板(1)的下侧，所述组合式菜板上板(1)的上端面和组合式菜板下板(2)的下端面的中部均设置有切菜区(8)。

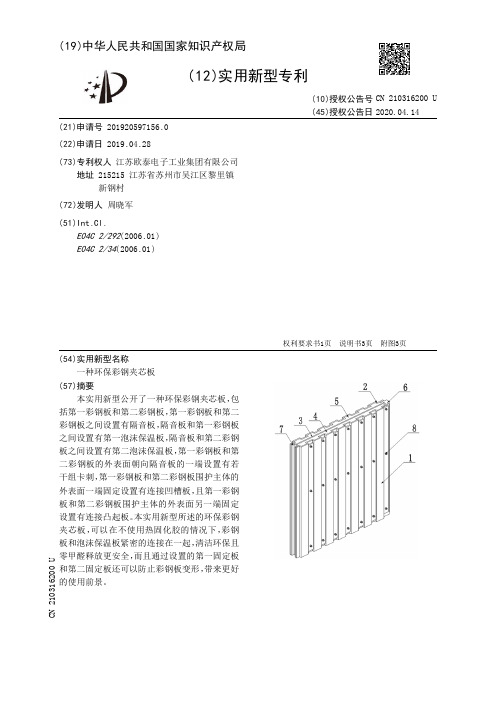

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920597156.0(22)申请日 2019.04.28(73)专利权人 江苏欧泰电子工业集团有限公司地址 215215 江苏省苏州市吴江区黎里镇新钢村(72)发明人 周晓军　(51)Int.Cl.E04C 2/292(2006.01)E04C 2/34(2006.01)(54)实用新型名称一种环保彩钢夹芯板(57)摘要本实用新型公开了一种环保彩钢夹芯板，包括第一彩钢板和第二彩钢板，第一彩钢板和第二彩钢板之间设置有隔音板，隔音板和第一彩钢板之间设置有第一泡沫保温板，隔音板和第二彩钢板之间设置有第二泡沫保温板，第一彩钢板和第二彩钢板的外表面朝向隔音板的一端设置有若干组卡刺，第一彩钢板和第二彩钢板围护主体的外表面一端固定设置有连接凹槽板，且第一彩钢板和第二彩钢板围护主体的外表面另一端固定设置有连接凸起板。

本实用新型所述的环保彩钢夹芯板，可以在不使用热固化胶的情况下，彩钢板和泡沫保温板紧密的连接在一起，清洁环保且零甲醛释放更安全，而且通过设置的第一固定板和第二固定板还可以防止彩钢板变形，带来更好的使用前景。

权利要求书1页 说明书3页 附图3页CN 210316200 U 2020.04.14C N 210316200U权　利　要　求　书1/1页CN 210316200 U1.一种环保彩钢夹芯板，包括第一彩钢板（1）和第二彩钢板（2），其特征在于：所述第一彩钢板（1）和第二彩钢板（2）之间设置有隔音板（3），所述隔音板（3）和第一彩钢板（1）之间设置有第一泡沫保温板（4），所述隔音板（3）和第二彩钢板（2）之间设置有第二泡沫保温板（5），所述第一彩钢板（1）和第二彩钢板（2）的外表面朝向隔音板（3）的一端设置有若干组卡刺（9），所述第一彩钢板（1）和第二彩钢板（2）围护主体的外表面一端固定设置有连接凹槽板（7），且所述第一彩钢板（1）和第二彩钢板（2）围护主体的外表面另一端固定设置有连接凸起板（6），所述第一彩钢板（1）的外表面一端设置有第一固定板（11），所述第二彩钢板（2）的外表面一端设置有第二固定板（12），所述第一固定板（11）和第二固定板（12）位于同一直线上，所述第一固定板（11）和第二固定板（12）之间设置有固定机构（8）。

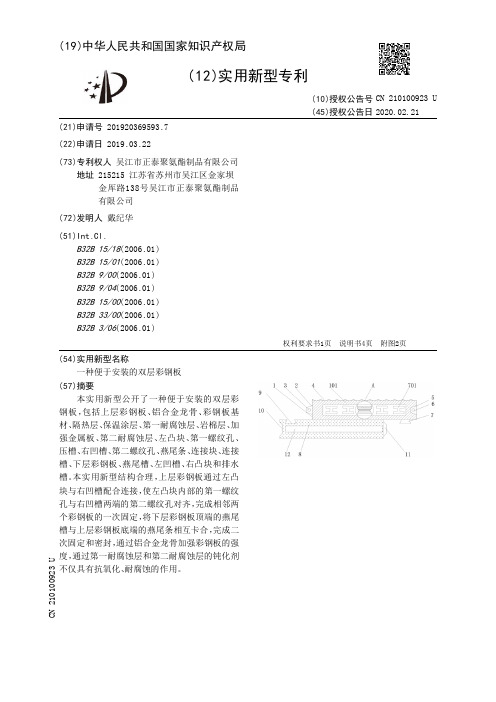

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920369593.7(22)申请日 2019.03.22(73)专利权人 吴江市正泰聚氨酯制品有限公司地址 215215 江苏省苏州市吴江区金家坝金厍路138号吴江市正泰聚氨酯制品有限公司(72)发明人 戴纪华　(51)Int.Cl.B32B 15/18(2006.01)B32B 15/01(2006.01)B32B 9/00(2006.01)B32B 9/04(2006.01)B32B 15/00(2006.01)B32B 33/00(2006.01)B32B 3/06(2006.01)(54)实用新型名称一种便于安装的双层彩钢板(57)摘要本实用新型公开了一种便于安装的双层彩钢板，包括上层彩钢板、铝合金龙骨、彩钢板基材、隔热层、保温涂层、第一耐腐蚀层、岩棉层、加强金属板、第二耐腐蚀层、左凸块、第一螺纹孔、压槽、右凹槽、第二螺纹孔、燕尾条、连接块、连接槽、下层彩钢板、燕尾槽、左凹槽、右凸块和排水槽。

本实用新型结构合理，上层彩钢板通过左凸块与右凹槽配合连接，使左凸块内部的第一螺纹孔与右凹槽两端的第二螺纹孔对齐，完成相邻两个彩钢板的一次固定，将下层彩钢板顶端的燕尾槽与上层彩钢板底端的燕尾条相互卡合，完成二次固定和密封，通过铝合金龙骨加强彩钢板的强度，通过第一耐腐蚀层和第二耐腐蚀层的钝化剂不仅具有抗氧化、耐腐蚀的作用。

权利要求书1页 说明书4页 附图2页CN 210100923 U 2020.02.21C N 210100923U权　利　要　求　书1/1页CN 210100923 U1.一种便于安装的双层彩钢板，其特征在于：包括上层彩钢板(1)以及安装固定装置和隔热保温装置；所述安装固定装置包括左凸块(2)、第一螺纹孔(3)、压槽(4)、右凹槽(5)、第二螺纹孔(6)、燕尾条(7)、连接块(701)、连接槽(702)、下层彩钢板(8)、燕尾槽(9)、左凹槽(10)、右凸块(11)和排水槽(12)，所述上层彩钢板(1)的一端固定连接左凸块(2)，所述左凸块(2)的内部开有贯通的第一螺纹孔(3)，所述上层彩钢板(1)的另一端开有右凹槽(5)，所述右凹槽(5)的两端与上层彩钢板(1)的侧壁之间开有第二螺纹孔(6)，所述上层彩钢板(1)的顶端开有压槽(4)，所述上层彩钢板(1)的一端固定连接连接块(701)，且所述上层彩钢板(1)的对应端开有连接槽(702)，所述上层彩钢板(1)的底端固定连接燕尾条(7)和下层彩钢板(8)，所述下层彩钢板(8)的一端固定连接右凸块(11)，所述下层彩钢板(8)的另一端开有左凹槽(10)，所述下层彩钢板(8)的顶端开有燕尾槽(9)，所述下层彩钢板(8)的内部开有排水槽(12)；所述隔热保温装置包括铝合金龙骨(101)、彩钢板基材(102)、隔热层(103)、保温涂层(104)、第一耐腐蚀层(105)、岩棉层(106)、加强金属板(107)和第二耐腐蚀层(108)，所述上层彩钢板(1)的内部固定连接铝合金龙骨(101)，所述铝合金龙骨(101)的内部固定连接彩钢板基材(102)，所述彩钢板基材(102)的一端设有隔热层(103)，所述隔热层(103)的一端涂有保温涂层(104)，所述保温涂层(104)的一端粘和连接第一耐腐蚀层(105)，所述彩钢板基材(102)的另一端固定连接岩棉层(106)，所述岩棉层(106)的一端固定连接加强金属板(107)，所述加强金属板(107)的一端涂有第二耐腐蚀层(108)。

专利名称：一种组合式聚氨酯彩钢板连接装置专利类型：发明专利
发明人：张智杰
申请号：CN202011273259.5
申请日：20201114
公开号：CN112303072A
公开日：
20210202
专利内容由知识产权出版社提供
摘要：本发明提供一种组合式聚氨酯彩钢板连接装置，包括聚氨酯泡沫层，下彩钢板体，上彩钢板体，左组装板，第一套接孔，右组装板，第二套接孔，辅助调节连接座结构，辅助固定组装座结构，辅助固定座结构和密封防滑条结构，所述的聚氨酯泡沫层镶嵌在下彩钢板体和上彩钢板体之间；所述的左组装板分别固定在下彩钢板体下表面的右侧和上彩钢板体上表面的右侧。

本发明的有益效果为：通过辅助调节连接座结构的设置，便于使插入柱在穿插孔旋转，并通过定位螺杆固定住，进而便于配合多个的聚氨酯泡沫层、下彩钢板体和上彩钢板体平行进行连接或者多个的聚氨酯泡沫层、下彩钢板体和上彩钢板体呈九十度进行连接。

申请人：张智杰
地址：251800 山东省滨州市滨城区三河湖镇杨后村98号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种便于安装的彩钢夹芯板专利类型：实用新型专利
发明人：谢可
申请号：CN202120542032.X
申请日：20210316
公开号：CN215631029U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种便于安装的彩钢夹芯板，包括固定架，固定架的底端一侧固定安装有加强筋，固定架底端的中部固定安装有连接柱，固定架的一侧固定安装有若干根加强杆，固定架的顶部固定安装有若干根固定杆柱，若干根固定杆柱的两端均通过安全板焊接连接，两块安全板的顶部固定安装有滑动块，滑动块的一侧开设有滑槽，滑槽内部之间滑动连接有彩钢板。

本实用有益效果：通过设置的隔热内芯板和隔热棉的相互配合，提升彩钢夹芯板内部设置隔热层进行阻挡热量，且在火势较大的情况也会对彩钢夹芯板内部主体机构进行烧毁，从而增强防火隔热的效果。

申请人：湖北鸿恒净化科技有限公司
地址：435004 湖北省黄石市下陆区老下陆街道大广连接线庙宇垴社区86号
国籍：CN
代理机构：武汉筑权网知识产权代理有限公司
代理人：王维
更多信息请下载全文后查看。

专利名称：便于连接的彩钢板专利类型：实用新型专利
发明人：夏宇峰
申请号：CN202020230100.4申请日：20200229
公开号：CN211968637U
公开日：
20201120
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种便于连接的彩钢板，包括彩钢板主体，所述彩钢板主体的顶部设置有增强层，所述增强层远离彩钢板主体的一侧设置有耐腐蚀层，所述耐腐蚀层远离增强层的一侧设置有疏水层，所述增强层包括低碳钢层。

本实用新型通过设置钢板主体、增强层、低碳钢层、镍钢层、耐腐蚀层、环氧树脂漆层、丙烯酸漆层、疏水层、氯化橡胶漆层和氟碳漆层的相互配合，达到了耐候性能好的优点，解决了现有的便于连接的彩钢板耐候性能差的问题，当便于连接的彩钢板在长期使用时，不会受到阳光照射、温度变化、风吹雨淋等外界条件的影响，不会导致其出现腐蚀损坏及强度下降的现象，方便人们使用，提高了便于连接的彩钢板的实用性。

申请人：苏州金莘保温材料科技有限公司
地址：215215 江苏省苏州市吴江区黎里镇汾湖金厍路东侧
国籍：CN
代理机构：常州知融专利代理事务所(普通合伙)
代理人：赵枫
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920567711.5(22)申请日 2019.04.24(73)专利权人 天津龙跃昌盛环保工程有限公司地址 300000 天津市蓟州区别山镇屈庄子西侧50米(72)发明人 张宝　(74)专利代理机构 北京久维律师事务所 11582代理人 邢江峰(51)Int.Cl.E01F 15/02(2006.01)E01F 9/619(2016.01)E01F 9/669(2016.01)E04H 17/16(2006.01)(54)实用新型名称一种便于清洗的防撞型彩钢板(57)摘要本实用新型公开了一种便于清洗的防撞型彩钢板，包括一号套筒、二号套筒、一号套杆、二号套杆和彩钢板，所述一号套筒内顶端套接一号套杆，所述一号套筒一侧设有二号套筒且二号套筒内顶端套接二号套杆，所述一号套杆与二号套杆之间通过一号横架和二号横架连接，且一号横架位于二号横架顶部，所述一号横架与二号横架一侧焊接加强立杆，所述一号套杆和二号套杆一侧均开设条形安装槽，所述条形安装槽内分别通过固定螺栓固定彩钢板两端，所述彩钢板外表面电镀耐腐蚀钛层，所述耐腐蚀钛层表面涂覆特氟龙不沾层。

本实用新型便于清洗的防撞型彩钢板，设计合理，结构简单，适合被广泛推广和使用。

权利要求书1页 说明书3页 附图1页CN 210086121 U 2020.02.18C N 210086121U权　利　要　求　书1/1页CN 210086121 U1.一种便于清洗的防撞型彩钢板，包括一号套筒（8）、二号套筒（11）、一号套杆（5）、二号套杆（1）和彩钢板（15），其特征在于：所述一号套筒（8）内顶端套接一号套杆（5），所述一号套筒（8）一侧设有二号套筒（11）且二号套筒（11）内顶端套接二号套杆（1），所述一号套杆（5）与二号套杆（1）之间通过一号横架（4）和二号横架（10）连接，且一号横架（4）位于二号横架（10）顶部，所述一号横架（4）与二号横架（10）一侧焊接加强立杆（2），所述一号套杆（5）和二号套杆（1）一侧均开设条形安装槽（14），所述条形安装槽（14）内分别通过固定螺栓（7）固定彩钢板（15）两端，所述彩钢板（15）外表面电镀耐腐蚀钛层（18），所述耐腐蚀钛层（18）表面涂覆特氟龙不沾层（17）。
