比表面积及介孔微孔分布分析仪,孔径测量仪,孔容积测试仪,孔体积,孔隙度,孔隙率分布测试仪

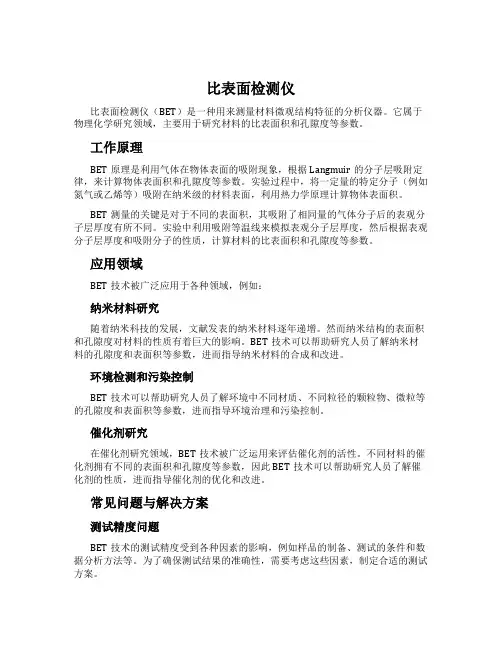

比表面检测仪比表面检测仪（BET）是一种用来测量材料微观结构特征的分析仪器。

它属于物理化学研究领域，主要用于研究材料的比表面积和孔隙度等参数。

工作原理BET原理是利用气体在物体表面的吸附现象，根据Langmuir的分子层吸附定律，来计算物体表面积和孔隙度等参数。

实验过程中，将一定量的特定分子（例如氮气或乙烯等）吸附在纳米级的材料表面，利用热力学原理计算物体表面积。

BET测量的关键是对于不同的表面积，其吸附了相同量的气体分子后的表观分子层厚度有所不同。

实验中利用吸附等温线来模拟表观分子层厚度，然后根据表观分子层厚度和吸附分子的性质，计算材料的比表面积和孔隙度等参数。

应用领域BET技术被广泛应用于各种领域，例如：纳米材料研究随着纳米科技的发展，文献发表的纳米材料逐年递增。

然而纳米结构的表面积和孔隙度对材料的性质有着巨大的影响。

BET技术可以帮助研究人员了解纳米材料的孔隙度和表面积等参数，进而指导纳米材料的合成和改进。

环境检测和污染控制BET技术可以帮助研究人员了解环境中不同材质、不同粒径的颗粒物、微粒等的孔隙度和表面积等参数，进而指导环境治理和污染控制。

催化剂研究在催化剂研究领域，BET技术被广泛运用来评估催化剂的活性。

不同材料的催化剂拥有不同的表面积和孔隙度等参数，因此BET技术可以帮助研究人员了解催化剂的性质，进而指导催化剂的优化和改进。

常见问题与解决方案测试精度问题BET技术的测试精度受到各种因素的影响，例如样品的制备、测试的条件和数据分析方法等。

为了确保测试结果的准确性，需要考虑这些因素，制定合适的测试方案。

数据处理问题由于BET技术测试的数据量巨大，需要进行大量的数据处理。

此时需要选择合适的数据分析方法，例如MATLAB等软件，或者进行手工数据处理。

标准化问题由于BET技术测试方法和数据分析方法存在差异，因此需要遵守标准化的测试规范，例如ASTM国际标准。

结论总之，BET技术是一种非常重要的物理化学研究工具，可以帮助研究人员了解材料的表面积和孔隙度等参数，进而指导各种领域的科学研究和工程应用。

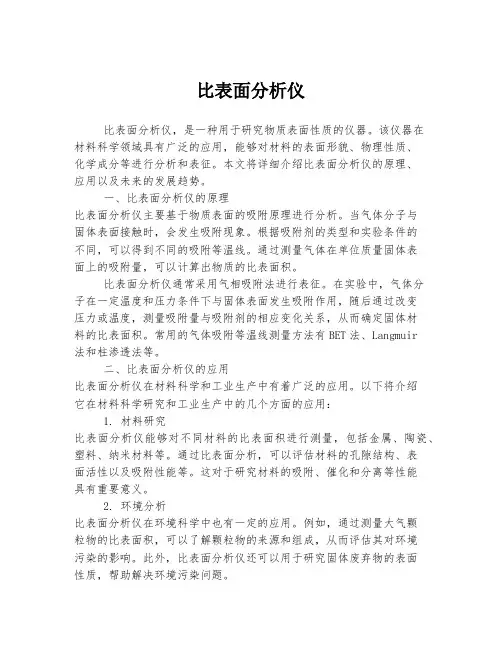

比表面分析仪比表面分析仪，是一种用于研究物质表面性质的仪器。

该仪器在材料科学领域具有广泛的应用，能够对材料的表面形貌、物理性质、化学成分等进行分析和表征。

本文将详细介绍比表面分析仪的原理、应用以及未来的发展趋势。

一、比表面分析仪的原理比表面分析仪主要基于物质表面的吸附原理进行分析。

当气体分子与固体表面接触时，会发生吸附现象。

根据吸附剂的类型和实验条件的不同，可以得到不同的吸附等温线。

通过测量气体在单位质量固体表面上的吸附量，可以计算出物质的比表面积。

比表面分析仪通常采用气相吸附法进行表征。

在实验中，气体分子在一定温度和压力条件下与固体表面发生吸附作用，随后通过改变压力或温度，测量吸附量与吸附剂的相应变化关系，从而确定固体材料的比表面积。

常用的气体吸附等温线测量方法有BET法、Langmuir法和柱渗透法等。

二、比表面分析仪的应用比表面分析仪在材料科学和工业生产中有着广泛的应用。

以下将介绍它在材料科学研究和工业生产中的几个方面的应用：1. 材料研究比表面分析仪能够对不同材料的比表面积进行测量，包括金属、陶瓷、塑料、纳米材料等。

通过比表面分析，可以评估材料的孔隙结构、表面活性以及吸附性能等。

这对于研究材料的吸附、催化和分离等性能具有重要意义。

2. 环境分析比表面分析仪在环境科学中也有一定的应用。

例如，通过测量大气颗粒物的比表面积，可以了解颗粒物的来源和组成，从而评估其对环境污染的影响。

此外，比表面分析仪还可以用于研究固体废弃物的表面性质，帮助解决环境污染问题。

3. 催化剂研究催化剂是重要的工业原料，在化学反应中起到催化作用。

比表面分析仪可以用于评估催化剂的活性和稳定性。

通过测量催化剂的比表面积和孔隙结构，可以判断其反应效率和寿命，从而优化催化剂的设计和合成方法。

4. 药物制剂研究比表面分析仪广泛应用于制药工业中的药物制剂研究。

药物的吸附性能和表面活性对于其药效和药代动力学有着重要影响。

通过比表面分析仪可以评估药物的溶解性、吸附速率和释放性能，为药物的制剂开发提供重要的依据。

SSA-4000系列_孔径及比表面积分析仪说明书（全）目录安装………………………………………………………1 11.1仪器安装 (1)………………………………………………3 1.2软件安装2 启动 (4)2.1仪器启动 (4)2.2软件启动......................................................4 3 准备样品.........................................................5 4 样品分析 (6)4.1启动分析软件 (6)4.2设置分析参数 (7)4.3分析过程 (11)4.4结束分析......................................................12 5 分析报告 (14)5.1查看报告 (14)5.2报告数据解读................................................14 6 服务支持.........................................................16 7 注意事项.........................................................18 8 仪器示意图......................................................19 9 相对压力与孔径换算 (20)1 安装1.1仪器安装1.1.1安装气瓶的减压器将减压器的进气口端，插入到气瓶的出气口端，旋紧密封镙帽。

将黄铜圈接头的球形端插入减压器的出气口，并旋紧密封镙帽。

如图1-1:图1-11.1.2外气路管安装将外气路管的一端装入一Φ3六角密封镙帽，顺序套入一个Φ3金属垫圈，套入2个Φ3的O型密封圈，并把O型密封圈，调整到距气路管头约10mm的位置，最后将此端气路管，插入至减压器的出气口，并旋紧密封镙帽。

比表面积和孔径分布测试流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、前言比表面积和孔径分布是表征材料微观结构的重要参数，对于研究材料的热催化性能、电化学性能、吸附性能等具有重要意义。

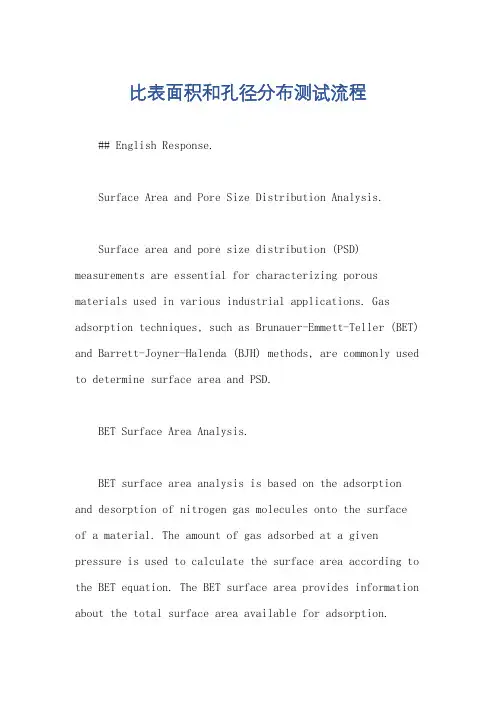

比表面积和孔径分布测试流程## English Response.Surface Area and Pore Size Distribution Analysis.Surface area and pore size distribution (PSD) measurements are essential for characterizing porous materials used in various industrial applications. Gas adsorption techniques, such as Brunauer-Emmett-Teller (BET) and Barrett-Joyner-Halenda (BJH) methods, are commonly used to determine surface area and PSD.BET Surface Area Analysis.BET surface area analysis is based on the adsorption and desorption of nitrogen gas molecules onto the surface of a material. The amount of gas adsorbed at a given pressure is used to calculate the surface area according to the BET equation. The BET surface area provides information about the total surface area available for adsorption.BJH Pore Size Distribution.BJH PSD analysis is derived from the desorption branch of the BET isotherm. It assumes cylindrical pores and uses the Kelvin equation to calculate pore sizes. The BJH method provides information about the distribution of pore sizesin a material.Procedure for Surface Area and PSD Analysis.The procedure for surface area and PSD analysis typically involves the following steps:1. Sample Preparation: The sample is degassed under vacuum to remove any adsorbed gases.2. Adsorption and Desorption: The sample is placed in a gas adsorption analyzer, and nitrogen gas is introduced gradually. Adsorption and desorption isotherms are measured as the pressure increases and decreases.3. BET Surface Area Calculation: The BET equation is used to calculate the surface area from the adsorption isotherm.4. BJH PSD Calculation: The desorption isotherm is used to determine the pore size distribution using the BJH method.## 中文回答：比表面积和孔径分布测试流程。

. 微纳米材料的表面特性及其表征微纳米材料的表面特性通常用两个指标来表征，一个是比表面：单位质量粉体的总表面积，另一个是孔径分布：粉体表面孔体积随孔尺寸的变化；微纳米材料的表面特性比尺寸特性（粒度分布）更为重要，因为材料的许多功能直接取决于表面原子的特性，例如催化功能、吸附功能、吸波功能、抗腐蚀功能、烧结功能、补强功能等等。

粉体材料的表面积与其颗粒尺寸有直接的关系，但是颗粒尺寸大小并不能代表表面特性，颗粒越小，比表面积越大，颗粒的形状偏离球形越远，比表面越大，颗粒表面越不光滑，比表面越大，颗粒表面如果还具有孔洞，比表面更大。

仅仅是一克粉体把他们的表面积展开，可以达到几十、几百甚至上千平方米，十分令人惊奇。

有些非常重要的粉体材料刻意要做成多孔形态，例如，分子筛、催化剂、吸附剂，而且他们的特性与其孔的大小、形态、分布直接相关，对他们而言，孔径分布是一个极为重要的特性指标，总之比表面及孔径分布是两个具有非常深刻含义的特性指标，由于他们不像粒度那样容易理解，产业界对他们的认识也比对粒度分布来的迟缓，随着科技的发展，这种状况正在迅速扭转。

对于微纳米材料而言，其颗粒尺寸本来很小，加上形状千差万别，比表面及孔尺寸不可能直接测量，必须借助于更小尺度的“量具”，氮吸附法就是借助于氮分子作为一个量具或标尺，来度量粉体的表面积以及表面的孔容积，这是一个很巧妙、很科学的方法。

2. 氮吸附法测定比表面及孔隙率的技术任何粉体表面都有吸附气体分子的能力，在液氮温度下，在含氮的气氛中，粉体表面会对氮气产生物理吸附，在回到室温的过程中，吸附的氮气会全部脱附出来。

当粉体表面吸附了满满的一层氮分子时，粉体的比表面积（Sg）可由下式求出：Sg=4.36Vm/W （Vm为氮气单层饱和吸附量，W为样品重量）而实际的吸附量V并非是单层吸附，即所谓多层吸附理论，通过对气体吸附过程的热力学与动力学分析，发现了实际的吸附量V与单层吸附量Vm之间的关系，这就是著名的BET方程，用氮吸附法测定BET比表面及孔径分布是比较成熟而广泛采用的方法，都是利用氮气的等温吸附特性曲线：在液氮温度下，氮气在固体表面的吸附量取决于氮气的相对压力（P/P0），当P/P在0.05~0.35范围内时，吸附量与（P/P）符合BET方程，这是氮吸附法测定比表面积的依据；当P/P³0.4时，由于产生毛细凝聚现象，即氮气开始在微孔中凝聚，通过实验和理论分析，可以测定孔容、孔径分布。

bjh孔容积孔径分布bjh孔容积孔径分布是对材料孔隙结构进行表征的重要手段，其数据分析结果对于材料性质的了解和改进有着重要的作用。

本文将就bjh孔容积孔径分布这一主题，进行系统阐述和分析。

一、bjh孔容积孔径分布的原理bjh孔容积孔径分布是通过物理吸附法来实现的，首先通过等温吸附法（通常是氮气吸附）测试材料吸附等温线，在将吸附量除以氮气的单层吸附量得到孔体积，再将孔体积求和得到孔容积。

然后将孔容积由小到大排序，然后以LogP（吸附剂的压力p）明确一组体积分布，即具有相同孔径的孔的总体积所占比例。

二、bjh孔容积孔径分布的应用在材料性质研究中，bjh孔容积孔径分布能够帮助研究者了解材料孔隙结构的大小和分布情况，从而推导出更深入的材料性质表征和研究。

比如，利用bjh孔容积孔径分布数据，可以计算出材料的比表面积、平均毛细管孔径、孔径分布的偏度以及峰度等信息，这些信息有利于改进材料的各种性质，如饱和磁化强度、催化活性、热稳定性等等。

三、bjh孔容积孔径分布的关键要素在进行bjh孔容积孔径分布测试时，需要特别关注以下几个关键因素：1. 吸附剂的选择：吸附剂性质直接关系到bjh孔容积孔径分布的信息量和准确性，需要根据不同的材料和研究目的选择合适的吸附剂。

2. 材料的预处理：材料表面的含油、水分或杂质都会直接影响bjh孔容积孔径分布的测试结果，并且看不出脉冲，因此需要进行必要的表面处理。

3. 实验条件的稳定性：气体流量、温度、压力等实验条件的变化会影响到测试结果的准确性和可重复性，因此需要严格控制实验条件。

四、总结本文对bjh孔容积孔径分布的原理、应用、关键要素等进行了阐述。

可以看出，bjh孔容积孔径分布作为一种重要的材料孔隙结构表征手段，被广泛用于材料领域的各个方向和领域。

然而由于其测试和分析要求较高，需要专业实验人员和研究者进行实验和数据分析，才能得到准确的测试结果和改进的材料性能。

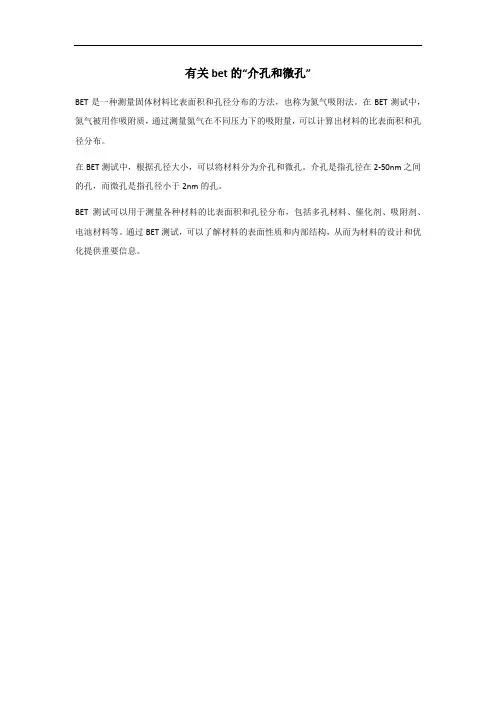

有关bet的“介孔和微孔”
BET是一种测量固体材料比表面积和孔径分布的方法，也称为氮气吸附法。

在BET测试中，氮气被用作吸附质，通过测量氮气在不同压力下的吸附量，可以计算出材料的比表面积和孔径分布。

在BET测试中，根据孔径大小，可以将材料分为介孔和微孔。

介孔是指孔径在2-50nm之间的孔，而微孔是指孔径小于2nm的孔。

BET测试可以用于测量各种材料的比表面积和孔径分布，包括多孔材料、催化剂、吸附剂、电池材料等。

通过BET测试，可以了解材料的表面性质和内部结构，从而为材料的设计和优化提供重要信息。

大孔（大于100nm）可以用压汞仪进行测量，中孔（介孔2-50nm）可以用一般的比表面测试仪进行测量，比如说美国的ASAP 2020等，小孔（微孔<2nm）就用微孔测试仪了。

一般测定微孔所需的时间非常长（一个样品可能需要测试一周左右）。

催化剂性能表征隙体积□□和颗粒真实的骨架体积□□三项共同组成的:□□＝□□+□□+□□，所以同一个质量除以不同涵义的体积,便得堆集密度、颗粒密度、骨架密度。

堆集密度□□是单位堆集体积的多孔性物质所具有的质量,即□□=□/(□□+□□+□□);颗粒密度□□是单位颗粒体积的物质具有的质量，即□□＝□/(□□+□□)；骨架密度□□是单位骨架体积的物质具有的质量，即□□＝□/□□。

测定堆集密度通常使用量筒法；颗粒密度则用汞置换法；骨架密度多用苯置换法或氦、氩、氮等置换法。

孔结构许多多孔性催化剂含有大量的微孔，宛如一块疏松的海绵。

要使催化反应顺利进行，反应物与产物分子必须靠扩散才能自由出入微孔。

描述微孔结构的主要参数有孔隙率、比孔容积、孔径分布、平均孔径等。

催化剂的孔隙容积与颗粒体积之比称为孔隙率；单位质量催化剂具有的孔隙容积称为比孔容。

孔隙率的大小与孔径、比表面、机械强度有关，较理想的孔隙率多在0.4～0.6之间。

用四氯化碳吸附法测定比孔容，方法简单，操作方便，一次可同时测定几个样品。

理想的孔隙结构应当孔径大小相近、孔形规整。

但是，除分子筛之类的物质外，绝大部分固体催化剂的孔径范围非常宽，而且比孔容按孔径分布的曲线可能出现若干个高峰。

孔径分布一般用气体吸附法与压汞法联合测绘。

硅胶等物质只有一个微孔体系，大部分孔径偏离中央平均值不远，可用平均孔半径(□)代表孔径大小。

其值可由实验测得的比孔容(□□)和比表面(□□)按下式计算：□＝2□□/□□。

比表面多孔性固体催化剂由微孔的孔壁构成巨大的表面积,为反应提供广阔的场地。

1克催化剂所□露的总表面积称为总比表面（简称比表面）。

比表面积和孔径的关系一、引言比表面积和孔径是材料科学中常用的两个参数，它们对于材料的吸附、催化等性质有着重要影响。

本文将从定义、测量方法、影响因素以及应用等方面综述比表面积和孔径的关系。

二、比表面积的定义和测量方法1. 定义比表面积指单位质量或单位体积材料内部和外部总表面积与其质量或体积之比。

通常用m2/g或m2/cm3表示。

2. 测量方法（1）氮气吸附法：利用低温下氮气在孔道内壁上吸附的特性，通过测量吸附等温线计算得到比表面积。

（2）BET法：基于Brunauer-Emmett-Teller理论，根据不同相对压力下吸附物质在孔道内壁上的吸附量计算得到比表面积。

（3）单点法：在一定相对压力下测定吸附物质在孔道内壁上的吸附量，然后通过计算得到比表面积。

三、孔径的定义和测量方法1. 定义孔径是指材料中孔道的大小。

通常用纳米或埃为单位表示。

2. 测量方法（1）氮气吸附法：通过测量吸附等温线中的孔径分布曲线得到孔径大小。

（2）BJH法：利用Barrett-Joyner-Halenda理论，根据孔径分布曲线计算得到平均孔径大小。

（3）TEM法：透射电镜观察材料中的孔道结构，通过测量图像中的孔径大小得到孔径大小。

四、比表面积和孔径的关系1. 影响因素比表面积和孔径的大小受到材料本身结构、制备方法、处理条件等多种因素影响。

例如，纳米材料具有高比表面积和小孔径；炭材料则具有大比表面积和多种尺寸的孔道。

2. 关系一般来说，比表面积和孔径之间存在负相关关系。

即材料中的小孔道数量越多，则其比表面积越大，反之亦然。

这是因为小孔道在单位体积内占据了更多的表面积，从而导致比表面积增加。

五、应用1. 吸附催化剂：由于比表面积和孔径对吸附、催化等性质有着重要影响，因此在吸附催化剂的制备中，需要控制材料的比表面积和孔径大小，以达到最佳催化效果。

2. 分离材料：在分离材料的应用中，比表面积和孔径大小也是重要考虑因素。

例如，用于分离气体的分子筛材料需要具有合适的孔径大小；而用于液相分离的吸附树脂则需要具有较大的比表面积。

比表面积分析比表面积分析主要应用于表面粗糙度测量、表面能测量和孔隙尺寸测量等方面。

表面粗糙度是由表面结构及其形成机理决定的。

粗糙度可以用比表面积分析仪（BSA）来检测，从而评价微结构的精细度及其复杂性。

表面能是在粒子、膜和表面的分子作用下，使表面的分子结构发生改变而产生的能量，可以用比表面积分析仪来测量表面能值，并用来研究表面物理化学性质及其附着物的物理和化学特性。

孔隙尺寸测量是指在比表面积分析仪上测量样品表面的孔隙，它可以用来研究在细胞表面的大量空隙或孔洞及其形态、尺寸及其演化。

比表面积分析仪（BSA）是一种快速、灵敏、高精度的分析仪器，可以用来分析材料的表面特性。

它采用频率梯度法（FOM）来分析样品的表面特性，由于表面被强光照射，表面发作电磁波，而FOM则是捕捉这些电磁波的反射率，从而计算并评估表面特性。

它采用能量衰减及其频率响应来分析表面结构，能够准确精细地描述表面形成机理及其变化。

此外，比表面积分析仪（BSA）还可以用于表面活性剂测量及其应用领域，既可以评价表面活性物质的种类及其比例，也可以研究活性物质在表面的分布及其特性。

比表面积分析的技术已经被广泛应用于很多领域，如分子尺度的材料表面研究、细胞表面和细胞外基质研究、介观尺度的材料表面和细胞表面研究、多功能材料表面研究等。

比表面积分析仪（BSA）是一种重要的表面分析仪器，它拥有快速、灵敏、高精度的优点，可以用来准确、精细地描述表面形成机理及其变化，也可以用于表面活性剂测量及其应用领域，是近年来研究表面特性及其应用的重要的工具。

因此，比表面积分析仪（BSA）可被广泛应用于材料表面分析及其应用领域，如表面粗糙度测量、表面能测量和孔隙尺寸测量等，在材料表面特性研究、细胞表面研究、多功能表面分析等方面都发挥了重要作用，从而对各行各业有很大的推动作用。

Lead You to Particles World BetterV孔径分布及比表面积测定仪-Sorb 2800PV-Sorb 2800P 孔径分布及比表面积测定仪是金埃谱科技自主研发的全自动智能化比表面积和孔径检测仪器,众多著名科研院所及500强企业应用案例;采用静态容量法测量原理;相比国内同类产品,多项独创技术的采用使产品整体性能更加完善,测试结果的准确性和一致性进一步提高,测试过程的稳定性更强,达到国际同类产品先进水平,部分功能超越国外产品.V-Sorb 2800P 全自动孔径分布及比表面积测定仪技术指标及特点一、技术指标测试方法及功能： 静态容量法,吸附及脱附等温线测定,BJH 总孔体积及孔径分析,样品真密度测定,t-plot图法微孔分析,MP 法微孔分析,HK 法微孔分析,BET 法比表面积测定(单点及多点),Langmuir 法比表面积测定,平均粒径估算,t－plot 图法外比表面积测定 测定范围： 0.01(m2/g)--至无上限(比表面积);0.35nm-2nm(微孔);2nm-500nm(中孔或介孔) 测量精度： 重复性误差小于1.5% 真空系统：V-Sorb 独创的集装式管路及电磁阀控制系统,大大减小管路死体积空间,提高检测吸附气体微量变化的灵敏度,从而提高孔径分析的分辨率;同时集装式管路减少了连接点,大大提高密封性和仪器使用寿命液位控制：V-Sorb 独创的液氮面控制系统,确保测试全程液氮面相对样品管位置保持不变,彻底消除因死体积变化引入的测量误差测试模式:V-Sorb 独创的集成“单一氮气测试模式”和“氮气+氦气标准测试模式”于一体,供客户根据实际需要选择使用;采用“氮气+氦气标准测试模式”,符合国际标准,可确保结果的准确性和一致性,且操作简单;对于低温下可吸附氦气的样品,不适宜采用氦气测定的死体积空间,可通过采用“单一氮气测试模式”获得理想的测试结果.样品数量： 同时进行2个样品分析和2-6个样品脱气处理,样品测试系统和样品处理系统必需相互独立,并且样品测试和样品脱气处理必需可以同时进行,避免了测试管路受到污染,从而进一步确保测试的精度和提高仪器使用寿命压力测量： 采用压力分段测量的进口双压力传感器,显著提高低 P/Po 点下测试精度,0-1000 Torr(0-133Kpa),0-10 Torr (0-1.33Kpa),压力传感器必须提供相应进口检测证书 压力精度：进口硅薄膜压力传感器,精度达实际读数的0.15％,优于全量程的0.15％,远高于皮拉尼电阻真空计精度(一般误差为10%-15％)分压范围： P/Po 准确可控范围达5x10-6－0.995 极限真空： 4x10-2Pa (3x10-4Torr) 样品类型： 粉末,颗粒,纤维及片状材料等测试气体： 高纯N2气(99.999%)或其它(按需选择如Ar,Kr) 标定气体: 可选择使用He 气(99.999%)进行死体积标定控制系统： 采用可编程控制器电磁阀控制系统,高集成度和抗干扰能力,提高仪器稳定性和使用寿命数据采集： 高精度及高集成度数据采集模块,误差小,抗干扰能力强数据处理： Windows 兼容数据处理软件,功能完善,操作简单,多种模式数据分析,图形化数据分析结果报表仪器规格： 尺寸:长70×宽70×高85(CM);重量:60公斤;电压:交流220V;电流:5A金埃谱科技是国内最早参与比表面积标准物质研制及标定的机构,测试结果与国外数据可比性平行性最好,并获取权威认证机构的检测证书,同时金埃谱科技也是国内同行业中注册资本规模最大,唯一通过ISO9001认证的企业,雄厚实力和完善的质量及服务体系,让您选购的产品无后顾之忧!二、产品特点A.真空系统1)独创的一体化集装式管路系统,采用进口集装管路,显著减少管路连接点,大大降低漏气率,提高极限真空度;2)模块化结构设计,一体式集装管路,需人工进行连接的部件少,有利于根据用户需求按需配置及后期功能扩展,有利于维修更换;3)采用德国进口的真空泵,噪音小,运行稳定,防油返功能卓越,极限真空度高,可达4x10-2Pa(3x10-4Torr).B.控制系统1)采用广泛应用于工业控制系统中的可编程控制器电磁阀控制系统,抗干扰能力强,稳定性大大提高,安装及拆卸都非常方便;2)独特设计的测试系统管路和样品处理管路分离结构,有效防止样品处理过程中产生的杂质对测试管路的污染.C.提高测试精度措施1)采用与同类进口产品相同品牌的高精度硅薄膜压力传感器,压力测量精度为相应读数的0.15％,远远优于0.15％的全量程精度(FS)传感器;2)与国外同类产品类似,采用0－10Torr和0－1000Torr双压力传感器,对测试范围内的压力采用分段测量,大大降低了低真空下的测量误差,0－10Torr的硅薄膜压力传感器精度远高于相同量程的皮拉尼电阻真空计(一般误差为10%-15％);3)独创的一体化集装式管路系统,采用进口集装管路,显著减少管路连接点,大大减少死体积空间,有利于降低测量误差;4)独创的步进式液氮面控制系统,确保测试全程液氮面相对样品管位置保持不变,彻底消除因死体积变化引入的测量误差;5)独特设计的抽气及进气控制系统,有效防止样品抽真空和进气过程中的飞溅,确保测试气路的清洁和样品质量无损失,保护高精度压力传感器免受压力巨变可能导致的零点和线性漂移.D.数据采集及处理1)采用高精度及高集成度数据采集模块,连接方便,误差小,抗干扰能力;采用业界标准的485通讯模式,有利于设备扩展和互连,可方便转换为所需的RS232和USB通讯模式;2)多种理论计算模型数据分析,为用户提供全方位的材料分析方案;强大的测试数据归档保存,查询系统,有利于用户数据管理.三、V-Sorb 2800P 全自动孔径分布及比表面积测定仪报价单编号数量价 格 备 注1 V-Sorb 2800P 测试主机（含真空泵）1台2 压力传感器0-1000 Torr(原装进口) 1支3 压力传感器0-10 Torr(原装进口)1支 4 配套测试软件(中文或英文)1套 5 ★ 样品管密封圈 10个6 ★ 球形样品管 10只7 ★ V 型样品漏斗 10个8 ◆ 标准样品(大)10克9 ◆ 标准样品(中) 10克10 ◆ 标准样品(小)10克11 10升液氮罐 1个 12 液氮杯 2个 13 不锈钢管 1米 14 电源线和数据线2根 15 保险管 2个 16 减压表2块 17 产品使用说明书(中文或英文) 1本 18 标准配置软件光盘(中文或英文) 1张 ￥158500.001940升高纯氮气（含气瓶）1瓶 ￥1000.00 如自备气体，纯度需达到99.999% 20 推荐配置40升高纯氦气（含气瓶）1瓶￥2000.00 如自备气体，纯度需达到99.999% 21 联想或戴尔品牌计算机1台 ￥3500.00 按需求选配,价格随配置需求变动 22可选配置打 印 机1台￥500.00 按需求选配，价格随市场价总价:￥165500.00注:19-22项为客户可根据需求自由灵活选配;名称前加“★”为易损件;名称前加“◆”为消耗品,可正常使用1年以上.免费送货上门，专业技术人员上门安装、调试及使用培训四、V-Sorb 2800P全自动孔径分布及比表面积测定仪产品图片。

实验十五 固体催化剂的比表面积及孔径分布测定一、实验目的：1. 了解固体催化剂的比表面积和孔径2. 用美国micromeritics 公司的Gemini V2.00物理吸附测试仪测定多孔材料的比表面积和孔径分布。

3. 了解测试原理和测试技术。

二、基本原理比表面积是单位体积或单位质量催化剂颗粒的总表面积。

国标单位m 2/g 或m 2/Kg 。

比表面积是评价催化剂、吸附剂及其他多孔材料工业利用的重要指标之一。

比表面积的大小，对与不同材料的的热学性质、吸附能力、化学稳定性、以及催化剂的有效催化空位等均有明显的影响。

孔容、孔径分布是指不同孔径的孔容积随孔径尺寸的变化率。

一般把孔按尺寸大小分为三类：孔径≤2nm 为微孔，孔径在2-50nm 范围为中孔，孔径≥50nm 为大孔，其中中孔具有最普遍的意义。

许多超细粉体材料的表面是不光滑的，甚至专门设计成多孔的，而且孔的尺寸大小、形状、数量与它的某些性质有密切的关系，例如催化剂与吸附剂。

因此，测定催化材料表面的孔容、孔径分布具有重要的意义。

借助于气体吸附原理，测定样品的总表面积需要非选择性的物理吸附。

用简单的非极性分子(如稀有气体或氮)能最近似地达到这种预期的情况，并且已被广泛利用。

BET 方法是分析多分子层物理吸附最常用的方法。

对于自由表面上的吸附，BET 方程：))1(1)((00P P C P P CP n n s m s -+-=式中 n s ----在平衡压力p 时吸附气体的数量p 0 ----在吸附温度下处于凝聚态吸附质的蒸汽压n m s ----单分子层覆盖时的n sC-----一个与第一层吸附热(ΔH1)和吸附质凝聚热(ΔHc)有关的常数BET 方程还可以改写成以下形式Cn P P C n C P P n P s m s m s 1))(1()(00+-=- 当把 )(0P P n P S -对相对压力 P/P 0做图时就得到一条直线。

由斜率1s m C n C -和截 距Cn s m 1可以求得n m s 的值。
