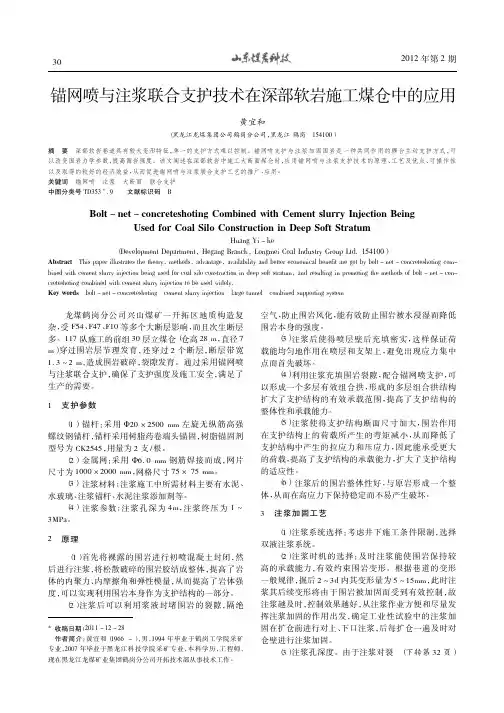

锚网喷与注浆联合支护技术在深部软岩施工煤仓中的应用黄宜和（黑龙江龙煤集团公司鹤岗分公司，黑龙江鹤岗154100）摘要深部软岩巷道具有较大变形特征，单一的支护方式难以控制。
锚网喷支护与注浆加固围岩是一种共同作用的耦合主动支护方式，可以改变围岩力学参数，提高围岩强度。
该文阐述在深部软岩中施工大断面煤仓时，应用锚网喷与注浆支护技术的原理、工艺及优点、可操作性以及取得的较好的经济效益，从而促进锚网喷与注浆联合支护工艺的推广、应用。
关键词锚网喷注浆大断面联合支护中图分类号TD353+．9文献标识码BBolt－net－concreteshoting Combined with Cement slurry Injection BeingUsed for Coal Silo Construction in Deep Soft StratumHuang Yi－he（Development Department，Hegang Branch，Longmei Coal Industry Group Ltd．154100）Abstract This paper illustrates the theory，methods，advantage，availability and better economical benefit are got by bolt－net－concreteshoting com-bined with cement slurry injection being used for coal silo construction in deep soft stratum，and resulting in promoting the methods of bolt－net－con-creteshoting combined with cement slurry injection to be used widely．Key words bolt－net－concreteshoting cement slurry injection large tunnel combined supporting system龙煤鹤岗分公司兴山煤矿一开拓区地质构造复杂，受F54、F47、F10等多个大断层影响，而且次生断层多。
煤巷锚网支护技术规范（试行）二◦一六年一月第一章总则 (1)第二章巷道围岩稳定性分类及地质力学评估 (2)第三章锚网支护设计 (5)第四章锚网支护材料 (20)第五章施工技术管理 (22)第六章锚网支护质量检测及矿压观测 (28)第七章维修管理规定 (35)第八章回收管理规定 (38)第九章锚网支护验收规定 (41)第十章附则 (44)第十一章附件 (45)第一章总则第一条为使****** （以下简称****** ）锚网支护工程的设计符合技术先进、经济合理、安全可靠的要求，规范施工质量管理，促进锚网支护技术健康发展，特制定本规范。
第二条本规范是在对******所属各单位应用锚网支护技术经验总结的基础上，结合国内外先进技术和最新技术发展动态以及******今后煤巷锚网支护技术的发展方向而制定的。
第三条煤、半煤岩巷道的锚网支护参照本规范执行。
第四条推广应用锚网支护技术时，必须坚持科学态度，依靠科技进步，积极推广应用新技术、新工艺、新机具、新材料。
第五条对使用的新型锚网支护材料及防腐锚网支护材料等，使用单位必须将有关物理、化学等技术参数报******生产管理部，经生产管理部审核批准或组织有关单位鉴定后方可使用。
第二章巷道围岩稳定性分类及地质力学评估第一条对巷道围岩稳定性进行分类，其目的是为巷道锚网支护设计、施工与管理提供依据。
第二条****** 煤巷围岩稳定性分类，暂按巷道围岩稳定性指数、围岩松动圈范围及巷道开挖后围岩变形量，两种方法进行分类，各矿可根据实际情况采用其中一种或两种进行比较后确定。
在取得丰富的基础性实测资料和深化理论研究的基础上，进一步研究定量分析方法，使围岩稳定性分类更具科学性、合理性和可操作性。
第三条巷道围岩稳定性指数：巷道围岩开挖前所处位置的最大垂直应力（即原岩应力Y H）与巷道围岩岩石单向抗压强度的比值，共分为4类。
见表2-1。
表2-1巷道围岩稳定性指数第四条依据围岩松动圈范围及巷道开挖后围岩变形量进行分类，可分为I非常稳定、□稳定、川中等稳定、W不稳定、V极不稳定五类。
开拓巷道锚网喷联合支护技术【摘要】锚网喷联合支护技术主要利用了锚杆的悬吊作用、组合梁作用以及挤压加固拱的作用，此技术在一定程度上提高了巷道的支护效果，大大降低了支护成本及维护费用。
但是，由于锚网喷联合支护技术存在隐蔽工程，一旦施工质量问题不合格，极容易造成冒顶事故的发生。
本文阐述了开拓巷道施工中锚网喷联合支护的各项施工技术，包括顶锚杆施工、帮锚杆施工、复喷等工艺流程、施工要点及安装步骤等，并且针对软岩巷道喷层容易出现开裂、脱皮及离层的现象，提出了相应的防范措施。
【关键词】巷道；锚杆；锚网；联合支护在巷道开拓作业中，巷道支护是一项重要内容，经过在各种软岩及不稳定岩层中的试验证明，锚网喷联合支护技术能够大大提高周围岩石自身的支撑力与喷层的外部支撑力，显著提高巷道的支护效果，提高安全系数。
其中，锚网喷联合支护施工技术主要包括顶锚杆施工、帮锚杆施工及复喷三项技术，下面将分别对其进行论述。
一、顶锚杆施工技术1.1顶锚杆施工技术流程顶锚杆施工技术流程主要为：掘进-凿掉伞檐活石-将煤岩分运-初喷-铺金属网-上钢筋托梁-临时支护-钻顶板锚杆孔-清孔-锚杆带托盘和螺母-安装树脂药卷及锚杆-用锚杆机搅拌树脂药卷一直到规定时间-1分钟后拧紧螺母-安装其他顶锚杆。
1.2顶锚杆的安装步骤及技术要点1.2.1顶锚杆的安装步骤：对围岩进行初喷——挂金属网，注意金属网之间保持压茬为10厘米以上——托钢筋托梁及进行临时支护——钻孔时可用液压式的锚杆机进行，同时为了便于操作，应按顺序使用短、长钻杆；钻孔时使钻机升起并开动锚杆钻机钻孔，再用长钻杆钻进眼深（其中，准确掌握钻眼深度的技巧为：在长钻杆上用油漆标上终孔位置），之后下入钻锚杆钻机，同时用高压水将钻孔内的泥浆冲干净——安装树脂锚杆前要先测量孔深并在杆体上做好标志，再将锚杆体套上托盘及螺母，使锚杆机与锚杆杆体连接并顺时针搅拌半分钟，并迅速将锚杆体推至孔底——搅拌完毕后静待1分钟，将杆、机分离，并在孔口的位置将锚杆临时用小石块挤住以防止杆体下坠——10分钟后安装铁托板，并用扳手将螺母拧紧至合适力矩，则顶锚杆安装完毕。
软岩巷道的锚网索喷注联合支护技术分析了软岩巷硐稳定性影响的因素，总结了软岩巷道的支护治理原则。
并结合现场实际提出了具有针对性的以“锚、喷、网”支护为主、以锚索、注浆支护为辅的支护方案，通过现场仪器试验，证明支护效果较理想。
标签：软岩巷道二次支护锚喷支护1 概述对软岩巷硐进行维护在煤矿生产建设中一直没有得到有效的解决，困扰着煤矿的生产。
在软岩巷道施工中，由于围岩变形量比较大，在一定程度上影响了其稳定性，同时增加了施工的难度，并且巷道屡遭破坏，导致维修的次数大大增加，并且需要对其进行多重维护，严重影响矿井的正常生产和安全运行。
由于煤矿的实际生产条件存在差异，使得国内外无法形成统一的支护方法。
为了取得良好的支护效果，只有对其力学原理进行具体分析，采用科学合理的支护措施。
我矿井为垂深210m的斜井，泥岩及砂质泥岩共同构成斜井所处的岩层结构，对于该岩层机构来说，其泥岩的特点是：裂隙多，层理复杂，易风化，低强度，并且遇风风化、遇水膨胀，泥化现象比较严重。
在对井巷进行施工的过程中，对巷道进行维护难度较大，尤其是部分巷道已经发生严重的变形，在一定程度上对其进行多次修复，但是仍难以确保其稳定。
2 巷硐变形原因导致巷道发生严重变形的原因主要表现在：首先，巷道断面较大，层理较多，并且应力分布不均；其次，构成巷硐围岩的泥岩和砂质泥，岩层强度低，完整性差。
另外，掘进后处于稳定期的巷硐，在一定程度上发生着持续蠕变；巷硐两帮的较大变形及底板鼓起直接影响巷硐围岩的整体稳定性，这些因素在一定程度上，导致难以对巷硐进行围护。
3 巷硐治理支护技术3.1 巷硐治理的控制原则①预留断面，二次支护，对围岩、帮角等进行固结和加固。
②在掘进巷硐过程中，产生集中应力，围岩强烈变形，通过“锚、喷、网”支护体系对围岩变形进行控制，需要进行复喷处理。
③对围岩进行预应力锚索支护和注浆加固，避免巷硐掘出后稳定期间出现较大的、长时间的蠕变。
④对帮、底进行加固处理，是确保巷道两帮整体稳定性的重点，受巷道帮、底变形的影响和制约，通过用倾斜锚杆和倾斜锚索对巷道底角进行加固，同时对两帮、底角和底板通过高效速凝材料进行注浆加固处理。
锚网索梁喷联合支护在深部软岩中的应用单忠祥（龙煤集团鹤岗分公司开拓技术处，黑龙江鹤岗154100）摘要该文论述了矿井深部巷道应用锚网索梁喷联合支护方式的作用、原理、施工工艺，阐述了该支护方式的优点，可操作性，取得了较好的经济效益，从而促进矿井深部软岩锚网索梁喷联合支护的推广应用。
关键词锚喷砌碹锚网索梁松动圈中图分类号TD353+．9文献标识码B1工程概况益新煤矿三水平北一石门区是三、四水平延深工程的首采区，北一石门轨道巷是该采区的关键工程。
该轨道巷位于地表下630m，断面13m2。
根据地质资料，该巷将穿11层煤，并且处于F13断层带、破碎带内。
自1993年开始先后采用锚杆喷券支护、工字钢梯形棚喷券支护、U型钢圆形棚喷券支护、料石砌碹支护等支护形式，始终末能解决三水平北一石门轨道巷穿过断层破碎带支护难题。
为此，巷道支护采用锚网索梁喷支护新技术，并于2010年11月10日安全、准确地与三水平北一石门大巷贯通，解决了这一难题。
2支护方式确定由于该巷道服务年限长，巷道经过破碎带及深部软岩，巷道开挖后，如不及时支护，极易抽顶、片帮。
巷道断面毛宽3．9m，毛高3．5m，由于巷道跨度和高度均不适于一次性爆破成巷，因此采用正台阶施工方法。
上部高度2．3m，下部高度1．2m，上部与下部留6m平台，上部前进一遍炮，下部跟进一遍，此种方法工序简单，施工方便，不但作业安全，也有利于节约正规循环时间，提高掘进速度。
巷道采用锚网索梁喷（一梁三索）联合支护方式。
3支护参数的选择（1）锚杆选用Φ20mm左旋螺纹钢锚杆，根据加固拱原理，确定支护参数。
锚杆长度：L=N（1．1+B/10）=1．2ˑ（1．1+4．7/10）=1．88m锚杆间距：D≤0．5L=0．5ˑ1．88=0．94m式中：B－巷道跨度m；N－围岩稳定性系数，Ⅴ类围岩取1．2。
锚杆长度取2．5m，间距取0．8m、排距取1．0m。
（2）锚索长度确定：L=L1+L2+L3*收稿日期：2011－08－03作者简介：单忠祥（1961－），男，毕业于黑龙江矿业学院地采专业，大专学历，工程师，现任龙煤矿业集团鹤岗分公司开拓技术处副主任工程师。
