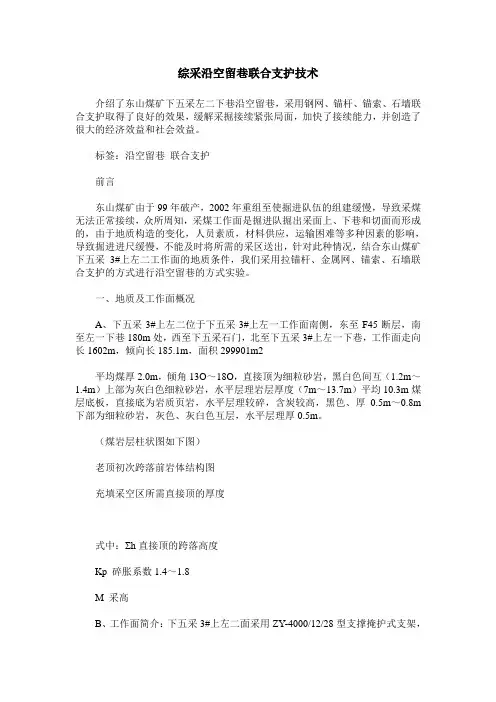

沿空掘巷锚网索梁联合支护技术实践

综采沿空留巷联合支护技术介绍了东山煤矿下五采左二下巷沿空留巷，采用钢网、锚杆、锚索、石墙联合支护取得了良好的效果，缓解采掘接续紧张局面，加快了接续能力，并创造了很大的经济效益和社会效益。

标签：沿空留巷联合支护前言东山煤矿由于99年破产，2002年重组至使掘进队伍的组建缓慢，导致采煤无法正常接续，众所周知，采煤工作面是掘进队掘出采面上、下巷和切面而形成的，由于地质构造的变化，人员素质，材料供应，运输困难等多种因素的影响，导致掘进进尺缓慢，不能及时将所需的采区送出，针对此种情况，结合东山煤矿下五采3#上左二工作面的地质条件，我们采用拉锚杆、金属网、锚索、石墙联合支护的方式进行沿空留巷的方式实验。

一、地质及工作面概况A、下五采3#上左二位于下五采3#上左一工作面南侧，东至F45断层，南至左一下巷180m处，西至下五采石门，北至下五采3#上左一下巷，工作面走向长1602m，倾向长185.1m，面积299901m2平均煤厚2.0m，倾角13O～18O，直接顶为细粒砂岩，黑白色间互（1.2m～1.4m）上部为灰白色细粒砂岩，水平层理岩层厚度（7m～13.7m）平均10.3m煤层底板，直接底为岩质页岩，水平层理较碎，含炭较高，黑色、厚0.5m～0.8m 下部为细粒砂岩，灰色、灰白色互层，水平层理厚0.5m。

（煤岩层柱状图如下图）老顶初次跨落前岩体结构图充填采空区所需直接顶的厚度式中：Σh直接顶的跨落高度Kp 碎胀系数1.4～1.8M 采高B、工作面简介：下五采3#上左二面采用ZY-4000/12/28型支撑掩护式支架，MG-250/591无链电牵引采煤机配套SGZ-730/320溜子，下巷运输3台SDJ-150皮带，SZZ-764/160转载机，PCm-1000型破碎机，顶板等级：二类。

初次来压步距25～30m。

C、巷道原有支护：3#上左二下巷为矩形巷道，净宽3.8m中高2.2～2.4m净断面9.12m2巷道沿煤施工，采用￠18mm左螺旋全程树脂锚杆配合W型钢带支护，锚杆长2.0m锚深1.90m每根锚杆配两个树脂锚固剂，锚杆间排距1.0m×1.0m 布置每排4根锚杆，矩形布置，铁托盘规格150×150×8mm。

煤巷快速掘进锚网索支护技术实践与分析摘要:针对七一新发煤业公司北翼五采区专用回风巷采用煤巷快速掘进技术后,原有支护方式已不能满生产需要的情况,提出了适宜该矿具体地质条件的煤巷快速掘进锚网索支护技术,并通过现场实践和支护效果监测分析,充分肯定了锚网索联合支护技术在控制巷道围岩变形,保证矿井正常安全生产,提高了煤矿企业经济效益。

关键词:快速掘进锚网索支护围岩变形1 工程概述在煤矿企业生产中,煤矿巷道实现快速掘进是煤矿企业保持稳定高产高效的基础,但巷道支护技术日益成为影响煤矿煤巷掘进速度的重要因素之一。

近年来锚杆支护技术的发展,大大增强了煤矿巷道支护效果,提高了煤矿巷道的掘进速度,降低了工人劳动强度,为煤矿企业扩大产能、提高效益具有重大意义[1]。

七一新发煤业公司北翼五采区专用回风巷改炮掘为综掘机掘进后巷道掘进速度得到很大提高,迫切需要对原来已不适用的支护技术进行改进优化。

五采区专用回风巷设计原长度1180 m,所采煤层为山西组3#煤层,3#煤层于本区域分为上、下两层,本工作面沿3#上层煤顶板掘进,3#上煤层平均厚度为2.0 m,平均倾角7°,不易跨落,煤层层理分明,节理发育,地质构造简单,煤层直接顶板为砂质泥岩、细质砂岩,底板为泥岩、砂质泥岩。

2 快速掘进影响因素分析由于该矿北翼五采区专用回风巷采用综掘机掘进,掘进速度大大提高,经过现场实地调研和与该矿工程技术人员沟通,分析认为该矿原有支护方式已经远远不能满足现在掘进速度,另外考虑该巷道所处的不利地质条件,必须提出更加适宜的支护方案。

经分析,影响的因素主要包括以下几点[2]。

(1)地质条件特殊,加剧了巷道围岩的支护难度。

北翼五采区专用回风巷在掘进中破底板岩层掘进p(3)原有支护方式不适宜。

该矿原有支护方式不能有效抑止巷道围岩的移动和变形,巷道围岩受到扰动破坏后巷道断面急剧减小,严重威胁矿井的正常安全生产。

该矿使用的托盘参数不合理,尺寸偏小且厚度较薄,支护系统整体刚度偏小,并且由于锚索预紧力大于锚杆的预紧力,不及时进行再次紧固导致锚杆的支护能力没有有效发挥。

留小煤柱沿空掘巷锚梁网索支护技术研究[摘要]留小煤柱沿空掘巷一直是矿井安全生产的难点，采用传统支护方式如梯形棚式支护、普通锚杆支护在后期回采过程中难以有效控制围岩变形。

本文以某矿13318E 工作面轨道顺槽的典型围岩条件为工程背景，运用FLAC2D5.0软件建立数值分析模型，模拟不同煤柱宽度下巷道变形情况，确定合理煤柱宽度，并根据巷道维护特点进行支护参数设计，矿压观测表明：采用以高强锚杆为基础、辅以高预紧力锚索的锚网梁索支护技术，巷道围岩变形得到有效控制，取得了良好的效果。

[关键词]小煤柱沿空掘巷数值模拟锚梁网索中图分类号：TD353 文献标识码：A 文章编号：1009-914X（2014）22-0398-02随着开采深度与强度的不断增加，特别是沿空掘巷时由于受到相邻采空区侧向残余支承压力及工作面采动超前支承压力的双重影响，回采期间巷道围岩变形严重，采用传统支护方式如梯形棚式支护、普通锚杆支护都难以有效控制围岩变形。

本文以某矿13318E工作面轨道顺槽的典型围岩条件为工程背景，运用FLAC2D5.0软件建立数值分析模型，模拟不同煤柱宽度下巷道变形情况，确定合理煤柱宽度，并根据巷道维护特点，确定合理的支护形式，进而指导施工和支护设计。

1 工程概况1.1 巷道基本地质条件某矿13318E工作面位于-610m水平，E2采区，主采8煤。

地面标高+20.8～+27.6m，工作面标高-511～-610m。

工作面西起东二B组采区上山；东至F22断层；北至13218E 运输顺槽；南至-610m煤层底板等高线。

与本工作面相邻的13218E工作面已回采完毕。

8煤为结构简单的中厚煤层，煤层西低东高，且局部煤层起伏较大，煤层倾向189°～210°，倾角10°～15°，煤厚1.5～3.6m，平均煤厚2.75m。

煤层老顶砂岩直接覆盖在煤层之上，局部地段煤层之上有泥岩伪顶（或相变为夹矸），直接底为泥岩。

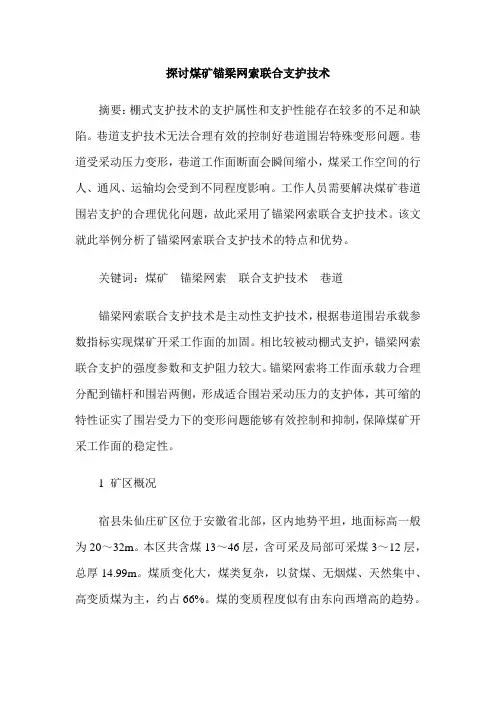

探讨煤矿锚梁网索联合支护技术摘要：棚式支护技术的支护属性和支护性能存在较多的不足和缺陷。

巷道支护技术无法合理有效的控制好巷道围岩特殊变形问题。

巷道受采动压力变形，巷道工作面断面会瞬间缩小，煤采工作空间的行人、通风、运输均会受到不同程度影响。

工作人员需要解决煤矿巷道围岩支护的合理优化问题，故此采用了锚梁网索联合支护技术。

该文就此举例分析了锚梁网索联合支护技术的特点和优势。

关键词：煤矿锚梁网索联合支护技术巷道锚梁网索联合支护技术是主动性支护技术，根据巷道围岩承载参数指标实现煤矿开采工作面的加固。

相比较被动棚式支护，锚梁网索联合支护的强度参数和支护阻力较大。

锚梁网索将工作面承载力合理分配到锚杆和围岩两侧，形成适合围岩采动压力的支护体，其可缩的特性证实了围岩受力下的变形问题能够有效控制和抑制，保障煤矿开采工作面的稳定性。

1 矿区概况宿县朱仙庄矿区位于安徽省北部，区内地势平坦，地面标高一般为20～32m。

本区共含煤13～46层，含可采及局部可采煤3～12层，总厚14.99m。

煤质变化大，煤类复杂，以贫煤、无烟煤、天然集中、高变质煤为主，约占66%。

煤的变质程度似有由东向西增高的趋势。

宿县朱仙庄矿区的煤系为新生界的松散含水层，层厚大约为450m，作用在煤层上方的松散含水层多达5MP，属于巨厚松散层水文地质条件。

工作面和巷道处在复杂破碎地段，地应力较大。

煤矿巷道掘进时，采用锚梁网和锚索联合支护，能够加固巷道顶板，确保锚索和锚杆的有效锚固。

2 方案设计朱仙庄矿区2煤集中运输大巷净断面规格为：B×H＝3.5×3.0ｍ，净断面为11m2。

2.1 锚杆设计木垫板和碟形铁垫板双层。

木垫板规格在400×200×50mm，碟形铁垫板规格在120×120×10mm。

2.2 托梁设计托梁采取Φ14mm钢筋焊制，长度和巷道高宽相适应，顶板3.4vm、下帮2.2m、上帮3.0m，其宽度为70mm。

收稿日期:2021-10-18作者简介:康 超(1988-),男,山西高平人,工程师,从事煤矿灾害防治及安全培训工作。

doi:10.3969/j.issn.1005-2798.2022.02.021通合煤业邻近空巷段巷道锚网索柱联合支护技术应用康 超(山西煤矿安全培训中心,山西太原 030000)摘 要:为实现邻近空巷段巷道围岩的稳定控制,以通合煤业2号煤层运输大巷为工程背景,采用数值模拟、现场试验的方法,分析了试验巷道变形破坏特征原因,认为邻近空巷产生次生应力与巷道掘进后围岩重新分布的应力二次叠加,导致巷道顶板应力显著增加,原支护不足以控制巷道顶板变形,从而导致巷道出现严重变形现象。

基于此,开发了邻近空巷段巷道锚网索柱联合支护技术,设计采用锚网索+瑞诺支柱支护,技术应用后,实现了通合煤业2号煤层运输大巷的稳定控制。

关键词:邻近空巷;数值模拟;现场试验;联合支护中图分类号:TD353 文献标识码:B 文章编号:1005-2798(2022)02-0068-02长期以来,煤炭在能源消费结构中占比保持在50%以上,虽然国家大力推广能源结构向绿色发展,但为保证国民经济的正常发展,短期内煤炭仍将占据着能源结构的半壁江山[1-2]。

早期全国范围内存在煤矿私挖滥采现象,导致了一些矿井存在着位置不确定的残留煤柱、采空区、空巷等,导致掘进巷道邻近或穿过该类区域时,巷道围岩环境及其变形破坏机理极为复杂,采用传统的支护方式难以实现巷道围岩的稳定控制[3-4]。

针对煤矿复采巷道掘进支护难的问题,需根据试验巷道具体生产地质条件采取相应的支护方式和参数。

翟新献等[5]提出刚性木棚支护方法;路明文等[6]提出采用导硐施工配合顶板注浆加固方法;董福凯[7]提出采用料石砌墙维护巷道稳定。

本文以通合煤业2号煤层运输大巷掘进过程中围岩变形严重为工程背景,通过分析巷道变形破坏原因,提出邻近空巷段巷道锚网索柱联合支护技术,为类似条件下巷道掘进支护提供技术指导。

锚梁网索支护技术在钱营孜煤矿沿空掘巷中的应用【摘要】介绍了锚梁网索联合支护技术在钱营孜煤矿沿空掘巷中的应用情况，实践证明，该类巷道采用锚梁网索支护技术，既有效控制了巷道围岩的支护效果，保证了工作面的正常生产，提高了工作面的推进速度，有效的提高了矿井安全高效的机械化程度。

【关键词】沿空掘巷；锚梁网索；采煤；安全高效开采前言皖北煤电集团钱营孜煤矿是一座年产400万吨的现代化大型矿井，矿井采用一井一面高效生产模式进行生产，为了实现矿井安全高效和扩大煤巷锚梁网索支护的应用范围，该矿决定在实体煤巷道推广应用锚梁网索支护成功经验的基础上，在沿空掘巷中进行锚梁网索支护试验。

下面就以3214工作面机巷为例简要介绍。

1 沿空掘巷的地质采矿条件3214综采面位于该矿西一采区，与本工作面相邻的3212工作面已回采完毕。

工作面走向长2036 m，倾向长280 m，倾角5～8°，井下标高-610～-490 m。

3212综采面沿空巷道留有5 m的保护煤柱。

32煤层厚2～3 m。

工作面内32煤层为较稳定煤层。

通过工作面附近钻孔及3212面机巷探煤点统计，面内煤层平均厚度M=3.34m，煤厚变异系数γ=23%，煤厚变化较大，煤层可采性指数K=97%。

煤层在工作面中部DF64、DF65、DF59断层所夹部分倾角较大，约18～25°，两头较缓，南部在16°左右，北部在14°左右。

2 巷道支护设计2.1 巷道支护形式选择巷道沿煤跟顶掘进，支护方式为锚网梁索支护，斜矩形断面，巷道断面净宽×净高=4.8×3.0m，S掘=15.5m2，S净=14.4m2。

2.2支护参数设计锚杆支护参数设计锚杆参数（1）顶板锚杆长度L顶=2.03m式中：L1___锚杆外露长度，取0.1m；L2___锚杆伸入松动圈外的长度，取0.5m；D___松动圈厚度1.43mW3214机巷顶板实际锚杆长度取2.4m，满足要求。

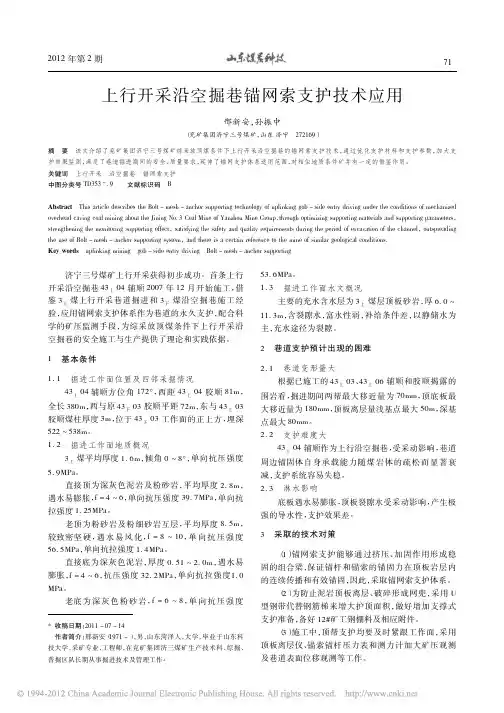

上行开采沿空掘巷锚网索支护技术应用邢新安，孙振中（兖矿集团济宁三号煤矿，山东济宁272169）摘要该文介绍了兖矿集团济宁三号煤矿综采放顶煤条件下上行开采沿空掘巷的锚网索支护技术，通过优化支护材料和支护参数，加大支护效果监测，满足了巷道掘进期间的安全、质量要求，延伸了锚网支护体系适用范围，对相似地质条件矿井有一定的借鉴作用。

关键词上行开采沿空掘巷锚网索支护中图分类号TD353+．9文献标识码BAbstract This article describes the Bolt－mesh－anchor supporting technology of uplinking gob－side entry driving under the conditions of mechanized overhead caving coal mining about the Jining No．3Coal Mine of Yanzhou Mine Group，through optimizing supporting materials and supporting parameters，strengthening the monitoring supporting effect，satisfying the safety and quality requirements during the period of excavation of the channel，outspreading the use of Bolt－mesh－anchor supporting system，and there is a certain reference to the mine of similar geological conditions．Key words uplinking mining gob－side entry driving Bolt－mesh－anchor supporting济宁三号煤矿上行开采获得初步成功。
