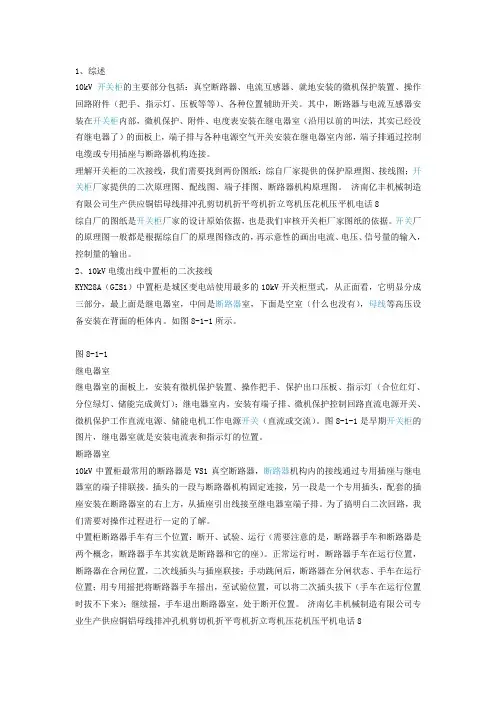

10K V开关柜二次微机接线图解10KV开关柜二次接线图解时间:2011-03-301、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。

其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

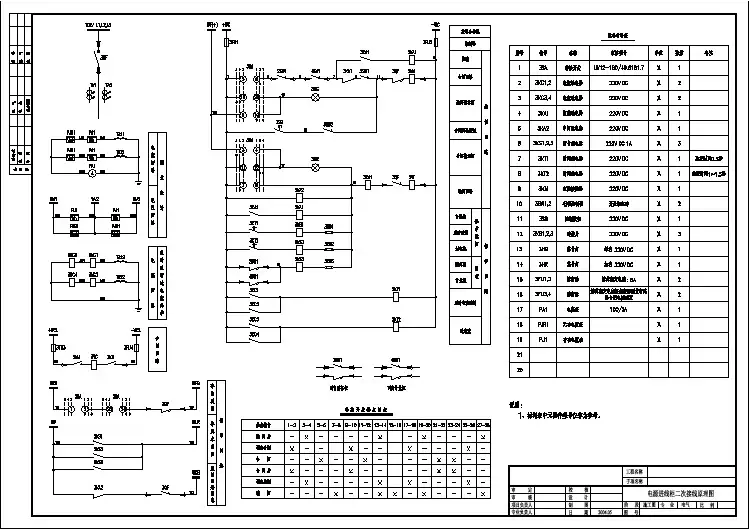

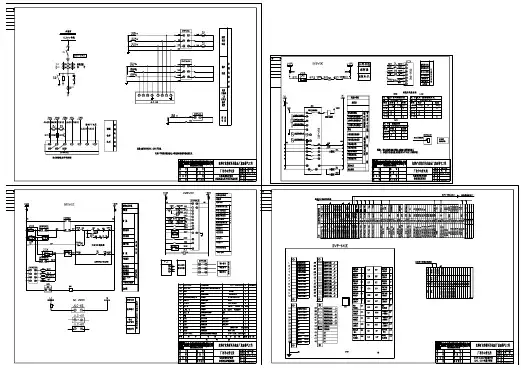

理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。

开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。

如图8-1-1所示。

图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。

图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。

2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。

插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。

为了搞明白二次回路，我们需要对操作过程进行一定的了解。

中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。

1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。

其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

济南亿丰机械制造有限公司生产供应铜铝母线排冲孔剪切机折平弯机折立弯机压花机压平机电话8综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。

开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。

如图8-1-1所示。

图8-1-1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。

图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。

断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。

插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。

为了搞明白二次回路，我们需要对操作过程进行一定的了解。

中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。

10K V开关柜二次接线图解10KV开关柜二次接线图解时间:2011-03-301、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。

其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。

开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。

如图8-1-1所示。

图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。

图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。

2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。

插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。

为了搞明白二次回路，我们需要对操作过程进行一定的了解。

中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。

10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。

其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。

开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。

如图8-1-1所示。

图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。

图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。

2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。

插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。

为了搞明白二次回路，我们需要对操作过程进行一定的了解。

中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。

10KV开‎关柜二次接‎线图解1、综述10kV开关柜的主要部分‎包括：真空断路器‎、电流互感器‎、就地安装的‎微机保护装‎置、操作回路附‎件（把手、指示灯、压板等等）、各种位置辅‎助开关。

其中，断路器与电‎流互感器安‎装在开关柜内部，微机保护、附件、电度表安装‎在继电器室‎（沿用以前的‎叫法，其实已经没‎有继电器了‎）的面板上，端子排与各‎种电源空气‎开关安装在‎继电器室内‎部，端子排通过‎控制电缆或‎专用插座与‎断路器机构‎连接。

理解开关柜‎的二次接线‎，我们需要找‎到两份图纸‎：综自厂家提‎供的保护原‎理图、接线图；开关柜厂家提供的‎二次原理图‎、配线图、端子排图、断路器机构‎原理图。

济南亿丰机‎械制造有限‎公司生产供‎应铜铝母线‎排冲孔剪切‎机折平弯机‎折立弯机压‎花机压平机‎电话053‎1-87352‎188综自厂的图‎纸是开关柜厂家的设计‎原始依据，也是我们审‎核开关柜厂‎家图纸的依‎据。

开关厂的原理图‎一般都是根‎据综自厂的‎原理图修改‎的，再示意性的‎画出电流、电压、信号量的输‎入，控制量的输‎出。

2、10kV电‎缆出线中置‎柜的二次接‎线KYN28‎A（GZS1）中置柜是城‎区变电站使‎用最多的1‎0kV开关‎柜型式，从正面看，它明显分成‎三部分，最上面是继‎电器室，中间是断路器室，下面是空室‎（什么也没有‎），母线等高压设备‎安装在背面‎的柜体内。

如图8-1-1所示。

图8-1-12.1继电器室‎继电器室的‎面板上，安装有微机‎保护装置、操作把手、保护出口压‎板、指示灯（合位红灯、分位绿灯、储能完成黄‎灯）；继电器室内‎，安装有端子‎排、微机保护控‎制回路直流‎电源开关、微机保护工‎作直流电源‎、储能电机工‎作电源开关（直流或交流‎）。

图8-1-1是早期开关柜的图片，继电器室就‎是安装电流‎表和指示灯‎的位置。

2.2断路器室‎10kV中‎置柜最常用‎的断路器是‎V S1真空‎断路器，断路器机构内的接‎线通过专用‎插座与继电‎器室的端子‎排联接。

二 次 电 气 图 纸 读 图 说 明SECONDARY ELECTRICAL DRAWING READING GUIDE一、 二 次 图 纸 的 种 类 Sort of secondary drawings1. 柜 体 排 列 图 Switchgear OverallGeneral Arrangement 代 号： A1. 原 理 图 SchematicDiagrams 代 号： S1. 端 子 排 图 TerminalDiagrams 代 号： T1. 设 备 清 单 EquipmentSchedule 代 号： E二、 开 关 柜 的 种 类 Sort of switchgear开 关 柜 按 其 功 能 分 类 , 共 有 七 种 柜 型The switchgear includes seven types by it's function1. 进 线 柜 IncomingPanel 代 号：I1. 隔 离 柜 DisconnectionPanel 代 号：D1. 馈 线 柜 FeederPanel 代 号：F1. 母 联 柜 BustiePanel 代 号：B1. 母 线 提 升 柜 BusriserPanel 代 号：R1. 专 用 计 量 柜 MeteringPanel 代 号：M1. PT 柜 P.T.Panel 代 号：P三、 常 用 元 器 件 图 例 符 号 Legends and Symbols1. 线 型Line type1.1 细实线 : 表示二次元器件之间的连接线及元器件的内部接线;Thin continous line : Wiring between secondary equipments andinternal terminals of equipment;1.2 细实线框 : 表示同一元器件内;Thin continous line case : One equipment;1.3 粗实线 : 表示一次回路电气元器件及连结线;Thick continous line : Primary circuit;1.4 粗点画线框 : 表示非本柜内的元器件;Thick dash dot line case: The equipments which are notmounted in the respective panel;1.5 粗虚线框 : 表示由用户提供的元器件;Thick hidden line case : The equipments which are supplied by customers;2. 标注Annotation2.1 图纸上方标注栏的文字是用来说明其垂直区域内回路的功能;The annotation at the top of diagrams explains function of the vertical circuit;2.2 图纸中不同页间的连接线 以符号 表示, 横线下方的字符表示连接的页数,横线 上方的字符表示回路代号;SM30+4 . 3A33The mark is used to indicate the connection of differentpages. The bottom words are the pages ,the top are circuitcodes.SM30+4 . 3A3. 端子排的编号原则 Terminal No.indentification systemX1 : 直流辅助电源小母线 D.C. Auxiliary Supply Bus(供控制和保护用) (For Control & Protection Circuit)X2 : 备用 SpareX3 : 控制、保护回路 Control & Protection CircuitX4 : 电流互感器二次回路 C.T.Secondary CircuitX5 : 提供给客户的信号回路 Alarm & Remote Signal (For Customer Use)X6 : 电压互感器二次回路 P.T.Secondary Circuit X7 : 备用 Spare X8: 变送器的输出信号回路 Transducer Secondary Output CircuitX9 : 交流辅助电源小母线 AC Auxiliary Supply Bus4. 连线编号原则 Wiring No.indentification system.编号格式 举 例exampleFormat : TNNXX T : 页号 3SheetNN : 区域 4AAreaXX ： Series No. 1系列号5. 常 用 元 器 件 图 例 符 号 Legends and Symbols选择开关 Select Switch按钮 Push Button电容性电压指示器 Capacitive Voltage熔断器 FuseIndication位置指示器 Position Indicator断路器 Circuit Breaker负 荷 开 关 Load Switch 微 型 空 气 开 关 Miniature CircuitBreaker隔 离 开 关 Disconnector接 地 开 关 Earthing Switch避 雷 器 Surge Arrester常 开 接 点 Normal OpenContact电 流 互 感 器 Current Transformer常 闭 接 点 Normal CloseContact电 压 互 感 器 Voltage Transformer四、 继电器功能编号表 Relay function symbols list编号 No. 功能 function21. 距离保护继电器 Distance relay。

二 次 电 气 图 纸 读 图 说 明一、1. 2. 3. 4.二 次 图 纸 的 种 类柜 体 排 列 图 原 理 图 端 子 排 图 设 备 清 单 代 号： A 代 号： S 代 号： T 代 号： E二、开 关 柜 的 种 类开 关 柜 按 其 功 能 分 类 , 共 有 七 种 柜 型 1. 进 线 柜 代 号：I 2. 3. 4. 5. 6. 7. 三、 隔 离 柜 馈 线 柜 母 联 柜 母 线 提 升 柜 专 用 计 量 柜 PT 柜 代 号：D 代 号：F 代 号：B 代 号：R 代 号：M 代 号：P常 用 元 器 件 图 例 符 号1.1.1 1.2 1.3 1.4 1.5 2.2.1 2.2线 型细实线 细实线框 粗实线 粗点画线框 粗虚线框 : 表示二次元器件之间的连接线及元器件的内部接线; : 表示同一元器件内; : 表示一次回路电气元器件及连结线; : 表示非本柜内的元器件; : 表示由用户提供的元器件;标注图纸上方标注栏的文字是用来说明其垂直区域内回路的功能; 图纸中不同页间的连接线 以符号 字符表示回路代号;SM30+ 4 . 3A 33表示 , 横线下方的字符表示连接的页数 , 横线上方的2.端子排的编号原则X1 : X2 : X3 : X4 : X5 : X6 : 直流辅助电源小母线(供控制和保护用) 备用 控制、保护回路 电流互感器二次回路 提供给客户的信号回路 电压互感器二次回路第: 1 页二 次 电 气 图 纸 读 图 说 明X7 : X8 : X9 :备用 变送器的输出信号回路 交流辅助电源小母线3.连线编号原则编号格式 Format T : : TNNXX 页 号 Sheet NN : 区域 Area XX ： Series No. 系列号 1 4A 举 例 example 34A1 35.常 用 元 器 件 图 例 符 号选择开关 按钮电容性电压指示器熔断器位置指示器断路器微型空气开关负荷开关隔离开关接地开关避雷器二 次 电 气 图 纸 读 图 说 明常开接点第: 2 页电流互感器常闭接点电压互感器四、继电器功能编号表编号 No.21. 25. 27. 30. 32 37. 46. 47. 49. 50. 51. 51N. 55. 59. 64. 距离保护继电器 同期检测装置 低电压继电器 信号继电器 功率方向继电器 低电流或低功率继电器 相平衡电流继电器 相平衡电压继电器 热继电器 电流速断继电器 过电流继电器 接地过电流继电器 功率因数继电器 过电压继电器 接地检测继电器功 能二 次 电 气 图 纸 读 图 说 明第:3页67. 74. 78. 79. 81. 86. 87.方向过电流继电器 报警继电器 失步保护继电器 自动重合闸继电器 周波继电器 自保持出口继电器 差动保护继电器二 次 电 气 图 纸 读 图 说 明第:4页。

【微分享】高压开关柜与二次回路详解(图片用搜狗搜索吧）机电人脉5月27日开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

开关柜结构：开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。

（一）柜体：开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。

开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。

A-母线室：母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。

全部母线用绝缘套管塑封。

在母线穿越开关柜隔板时，用母线套管固定。

如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。

B-手车（断路器）室在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。

手车能在工作位置、试验位置之间移动。

静触头的隔板（活门）安装在手车室的后壁上。

手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。

C-电缆室电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。

D-继电器仪表室继电器室的面板上，安装有微机保护装置、操作把手、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。

柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备：1.继电器；2.电度表；3.电流表；4.电压表；5.功率表；6.功率因数表；7.频率表；8.熔断器；9.空气开关；10.转换开关；11.信号灯；12.电阻；13.按钮；14.微机综合保护装置等等。
