开关柜二次原理详解

一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

直流回路---使用所变输出经变压、整流后的直流电源。

蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

1、看图A、"先看一次，后看二次"。

开关柜二次控制原理与接线讲解学习开关柜是指用于分配和控制电能的设备，常见于电力系统中。

开关柜的二次控制是指其中的“二次”信号传输和控制原理。

一、二次控制原理：开关柜的二次控制主要是通过信号传输和处理方式来实现。

常见的二次控制原理有以下几种：1.电位器调节型二次控制：通过调节电位器的阻值，来改变电路的工作参数，从而实现控制目的。

2.电压比例控制型二次控制：通过将测量得到的模拟电压信号与参考电压进行比较，从而控制电路的工作状态。

3.开关量控制型二次控制：通过将测量得到的模拟信号经过比较、判断、处理等操作，最终转换为开关量信号进行控制。

4.数模转换型二次控制：将模拟信号转换为数字信号，再通过数字信号的处理实现控制。

以上几种二次控制原理可以单独使用，也可以相互组合使用，根据实际控制需求进行选择。

二、二次控制接线讲解：开关柜的二次控制接线分为信号输入端和信号输出端，下面分别进行讲解：1.信号输入端接线：信号输入端主要接收来自传感器、测量设备等的信号，并对其进行采集和处理。

在接线时，需要根据信号类型选择相应的接线方式，如电位器调节型需要接入电位器，电压比例控制型需要接入模拟电压信号线，开关量控制型需要接入开关量信号线等。

2.信号输出端接线：信号输出端主要传输处理好的信号，并控制相应的设备工作。

在接线时，需要根据设备类型和控制方式选择相应的接线方式，如控制电机需要接入电机控制线圈，控制继电器需要接入继电器控制线圈等。

3.接线注意事项：在进行二次控制接线时，需要注意以下几点：(1)接线可靠性：接线时要确保接触良好，不得出现接触不良、插拔不良等情况。

(2)接线规范：按照设计规范和相关标准进行接线，确保接线正确、安全。

(3)接线保护：合理布置电缆线路，进行绝缘保护，避免电缆磨损、短路等情况。

(4)接线标识：在接线时要进行标识，方便维护和排查故障。

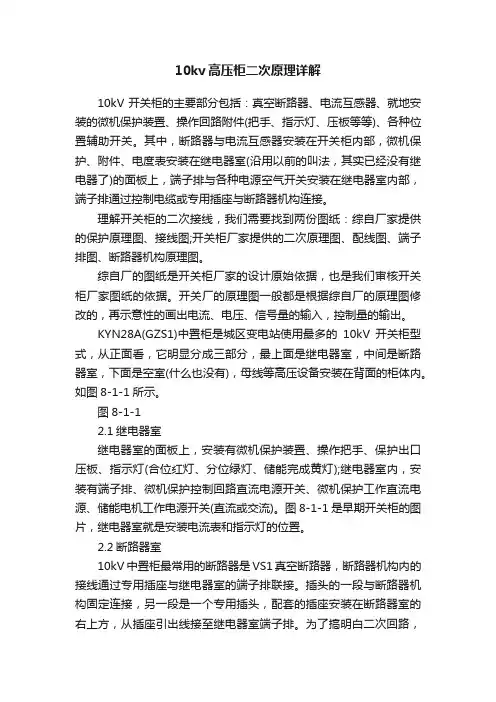

10kv高压柜二次原理详解10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件(把手、指示灯、压板等等)、各种位置辅助开关。

其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室(沿用以前的叫法，其实已经没有继电器了)的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图;开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。

开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

KYN28A(GZS1)中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室(什么也没有)，母线等高压设备安装在背面的柜体内。

如图8-1-1所示。

图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯(合位红灯、分位绿灯、储能完成黄灯);继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关(直流或交流)。

图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。

2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。

插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。

为了搞明白二次回路，我们需要对操作过程进行一定的了解。

中置柜断路器手车有三个位置：断开、试验、运行(需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座)。

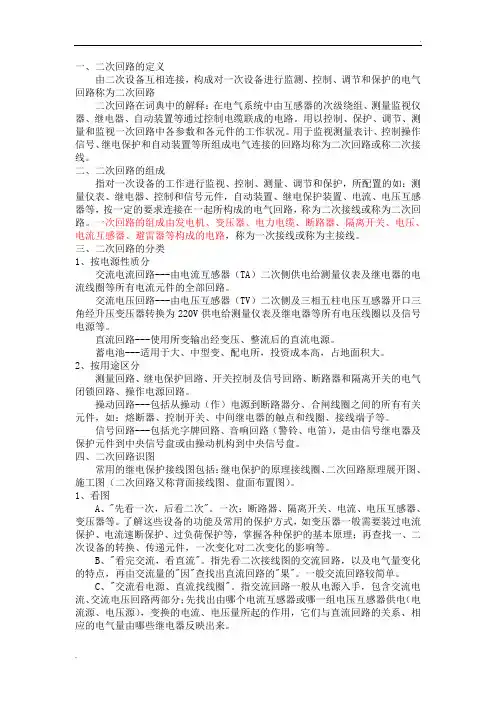

一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

直流回路---使用所变输出经变压、整流后的直流电源。

蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

1、看图A、"先看一次，后看二次"。

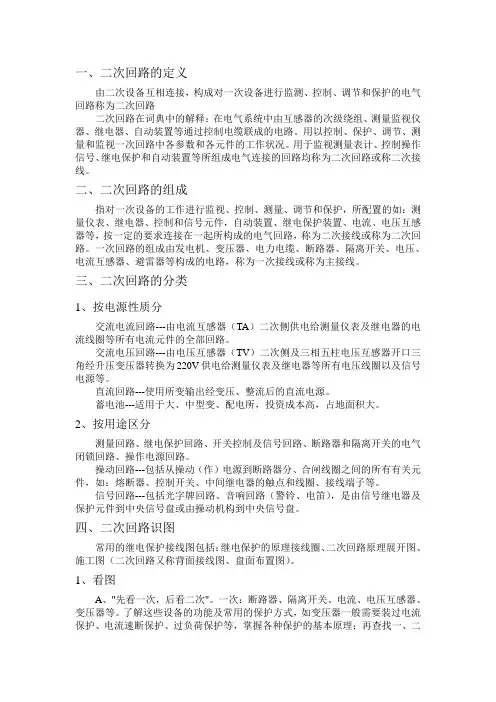

一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

直流回路--- 使用所变输出经变压、整流后的直流电源。

蓄电池--- 适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路--- 包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路--- 包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

开关柜二次控制原理与接线一、开关柜二次控制原理开关柜的二次控制是指使用开关柜上的辅助电路和接线进行信号传输和控制执行器的操作。

开关柜的辅助电路主要用于控制电磁继电器、断路器和接触器等开关元件，实现电气设备的远程操作和监控。

1.开关量控制：通过输入的高低电平信号（0V或24V）控制开关元件的断开和闭合。

例如，当输入信号为高电平时，柜内的继电器闭合，从而使得控制回路完成闭合，实现设备的工作。

2.模拟量控制：通过电流或电压的连续变化控制开关元件、执行器或调整器的位置、速度、温度等。

模拟量控制可以实现设备的精确控制和调节。

3.逻辑控制：通过逻辑运算进行开关元件的切换和组合，实现复杂的控制逻辑。

逻辑控制可以利用逻辑门或PLC等进行逻辑判断和控制操作。

二、开关柜二次控制接线1.并联控制接线：多个控制按钮并联接入继电器或接触器的控制回路，通过任意一个按钮的闭合都可以控制开关元件的动作。

这种接线方式适用于需要多个位置控制的场合，如远程和本地控制。

2.串联控制接线：多个控制按钮串联接入继电器或接触器的控制回路，只有同时按下所有按钮才能控制开关元件的动作。

这种接线方式适用于需要多重保护的设备，如按钮必须同时按下才能启动。

3.平行控制接线：多路控制信号平行接入继电器或接触器的控制回路，每个信号独立控制一个开关元件。

这种接线方式适用于需要分别控制多个开关元件的场合，如分别控制多个电动机的起停。

4.反馈控制接线：开关元件动作后，通过传感器或反馈信号将动作状态反馈给控制回路，以实现闭环控制。

例如，通过电流互感器将电机运行状态反馈给PLC控制系统，实现过载保护和远程监控。

以上只是一些常见的开关柜二次控制接线方式，实际应用中还可以根据具体需要进行自由组合。

在接线时应注意合理安排电缆的布线和保护措施，确保接线的可靠性和安全性。

同时，在接线之前需要进行电路的调试和测试，确保控制系统的正常工作。

一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

直流回路---使用所变输出经变压、整流后的直流电源。

蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

1、看图A、"先看一次，后看二次"。

对310主装置变电所高压二次回路电机原理图分析：1、端子101、123为DCS允许开车信号（但启动不起来电机），123、103为RQ(高压软启动柜) 允许开车信号。

若DCS和RQ均没有此要求，可以用线短接掉，直接跨接过去。

2、一般在高压柜上做控制回路实验，高压柜上转换开关有三个位置，一个是远控，及现场操作柱分合闸；临外两个是柜子上手动合闸、分闸。

-S9和-S8为真空断路器位置开关，当断路器小车不推入工作室内时，-S9为常闭，-S8为常开，及只能在高压柜上手动分合闸。

若断路器小车工作室内。

则-S9断开，-S8闭合，及此时手合回路断开，操作柱合闸回路打通，高压柜上这个时候就不能再进行合分闸，只能在现场操作柱进行分合闸。

若要在不送电（小车不摇入柜内）的情况下现场操作柱上做分合闸实验，此时只需将105、113短接。

3、-S3为储能电机辅助接点，及断路器储能电机一旦储能，-S3又常开闭合，从而为打通合闸回路做准备。

4、若小车摇入高压柜内，高压柜上转换开关打到远控，则现场操作柱启停电机，若此时操作柱上转换开关打到就地，则直接在操作柱上分合闸。

SST按下，电流从控制小母线+KM 流经101、123、103、105、此时闭合的-S9、115、C13，再经二极管开始进入合闸回路，最后流进-KM，合闸回路就此得电，合闸线圈Y9得电，从而使得真空断路器合闸，将高压电送入现场电机。

此时原先闭合的-S1分开，与其在跳闸回路的常开接点此时闭合，及合闸回路断开，跳闸回路做打通准备，也就是断路器做好跳闸的准备。

若操作柱上转换开关打到远方，及DCS合闸，及104、105之间的DCS继电器闭合，同样可以把高压柜合闸回路打通，从而合闸线圈得电，高压断路器合闸。

5、高压柜上转换开关打到远控，操作柱分闸，电流从控制小母线+KM流经101、109、133、C12，在经二极管开始进入跳闸回路，最后流进-KM，跳闸回路就此得电，跳闸线圈Y1得电，从而使得真空断路器实现分闸，现场电机失电停运。
