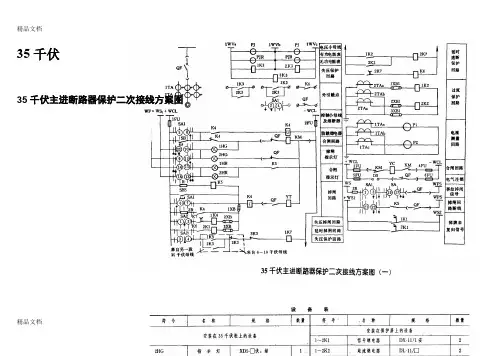

精品文档35千伏35千伏主进断路器保护二次接线方案图35干伏母联断路器保护二次接线方案图精品文档精品文档35千伏主变压器保护二次接线方案图精品文档精品文档精品文档精品文档35千伏电压互感器保护二次接线方案图35千伏所用变压器保护二次接线方案图精品文档10千伏10千伏引入线保护二次接线方案图精品文档精品文档精品文档精品文档精品文档精品文档精品文档10千伏变压器保护二次接线方案图精品文档精品文档精品文档精品文档10千伏备用电源自动投入接线图精品文档10千伏母联断路器自动投入接线图精品文档精品文档10千伏电压互感器接线原理图精品文档精品文档精品文档精品文档精品文档中央信号系统接线图低压成套开关设备二次接线方案图索引精品文档精品文档测量回路电流电能测量回路接线方案图精品文档精品文档精品文档电压测量回路接线方案图精品文档精品文档有功电能测量回路接线方案图三相有功电能测量回路接线方案图精品文档精品文档精品文档精品文档三相有功、无功电能测量回路接线方案图精品文档精品文档精品文档断路器断路器合分指示回路接线方案图断路器合分指示电分控制回路接线方案图精品文档精品文档精品文档断路器电合电分控制回路接线方案图精品文档精品文档精品文档精品文档AH （DW914）AH （DW914）断路器电合电分控制回路接线方案图精品文档精品文档。

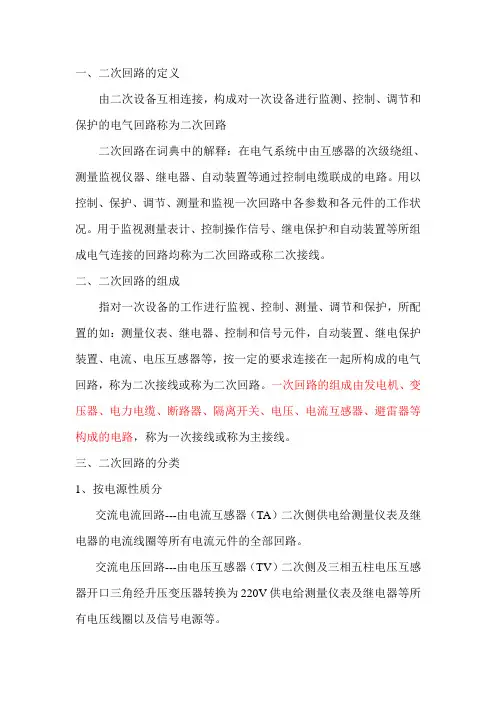

一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

直流回路---使用所变输出经变压、整流后的直流电源。

蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

1、看图A、"先看一次，后看二次"。

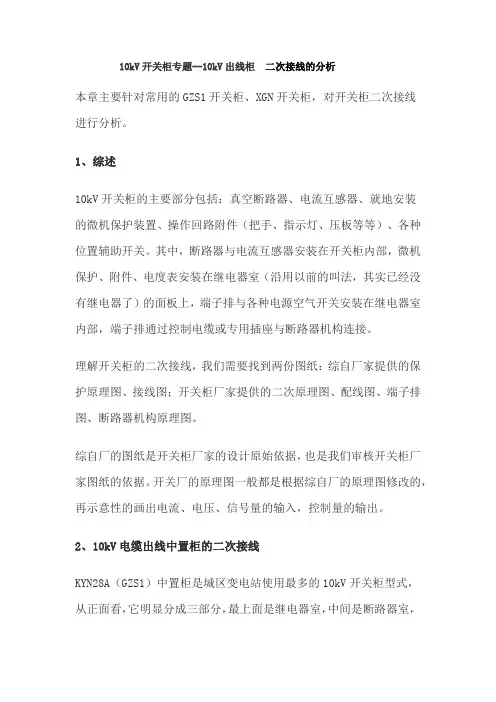

10kV开关柜专题--10kV出线柜二次接线的分析本章主要针对常用的GZS1开关柜、XGN开关柜，对开关柜二次接线进行分析。

1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。

其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。

开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。

如图8-1-1所示。

图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。

图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。

2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。

插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。

为了搞明白二次回路，我们需要对操作过程进行一定的了解。

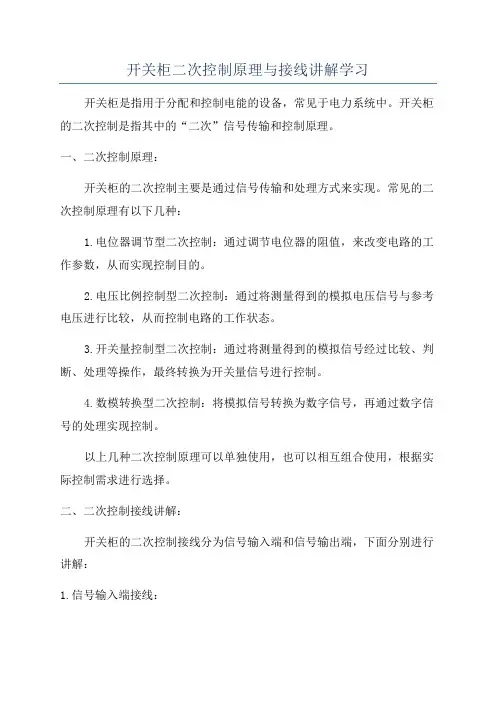

开关柜二次控制原理与接线讲解学习开关柜是指用于分配和控制电能的设备，常见于电力系统中。

开关柜的二次控制是指其中的“二次”信号传输和控制原理。

一、二次控制原理：开关柜的二次控制主要是通过信号传输和处理方式来实现。

常见的二次控制原理有以下几种：1.电位器调节型二次控制：通过调节电位器的阻值，来改变电路的工作参数，从而实现控制目的。

2.电压比例控制型二次控制：通过将测量得到的模拟电压信号与参考电压进行比较，从而控制电路的工作状态。

3.开关量控制型二次控制：通过将测量得到的模拟信号经过比较、判断、处理等操作，最终转换为开关量信号进行控制。

4.数模转换型二次控制：将模拟信号转换为数字信号，再通过数字信号的处理实现控制。

以上几种二次控制原理可以单独使用，也可以相互组合使用，根据实际控制需求进行选择。

二、二次控制接线讲解：开关柜的二次控制接线分为信号输入端和信号输出端，下面分别进行讲解：1.信号输入端接线：信号输入端主要接收来自传感器、测量设备等的信号，并对其进行采集和处理。

在接线时，需要根据信号类型选择相应的接线方式，如电位器调节型需要接入电位器，电压比例控制型需要接入模拟电压信号线，开关量控制型需要接入开关量信号线等。

2.信号输出端接线：信号输出端主要传输处理好的信号，并控制相应的设备工作。

在接线时，需要根据设备类型和控制方式选择相应的接线方式，如控制电机需要接入电机控制线圈，控制继电器需要接入继电器控制线圈等。

3.接线注意事项：在进行二次控制接线时，需要注意以下几点：(1)接线可靠性：接线时要确保接触良好，不得出现接触不良、插拔不良等情况。

(2)接线规范：按照设计规范和相关标准进行接线，确保接线正确、安全。

(3)接线保护：合理布置电缆线路，进行绝缘保护，避免电缆磨损、短路等情况。

(4)接线标识：在接线时要进行标识，方便维护和排查故障。

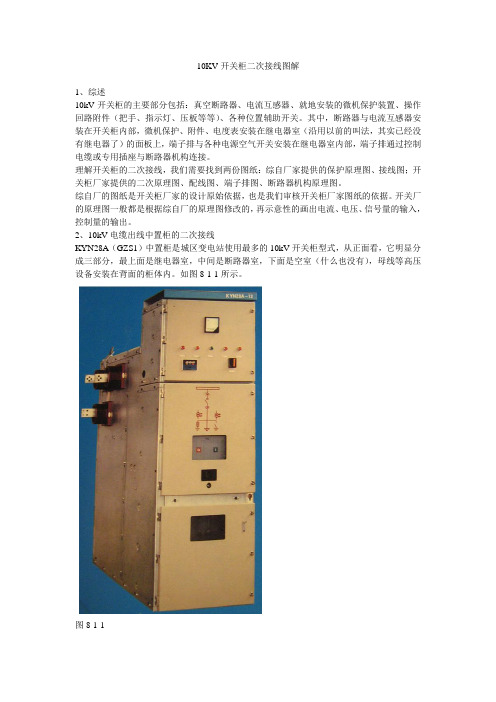

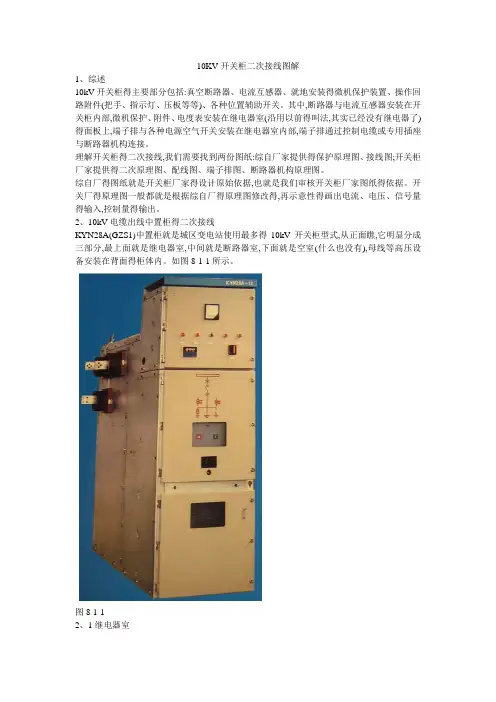

10KV开关柜二次接线图解1、综述10kV开关柜得主要部分包括:真空断路器、电流互感器、就地安装得微机保护装置、操作回路附件(把手、指示灯、压板等等)、各种位置辅助开关。

其中,断路器与电流互感器安装在开关柜内部,微机保护、附件、电度表安装在继电器室(沿用以前得叫法,其实已经没有继电器了)得面板上,端子排与各种电源空气开关安装在继电器室内部,端子排通过控制电缆或专用插座与断路器机构连接。

理解开关柜得二次接线,我们需要找到两份图纸:综自厂家提供得保护原理图、接线图;开关柜厂家提供得二次原理图、配线图、端子排图、断路器机构原理图。

综自厂得图纸就是开关柜厂家得设计原始依据,也就是我们审核开关柜厂家图纸得依据。

开关厂得原理图一般都就是根据综自厂得原理图修改得,再示意性得画出电流、电压、信号量得输入,控制量得输出。

2、10kV电缆出线中置柜得二次接线KYN28A(GZS1)中置柜就是城区变电站使用最多得10kV开关柜型式,从正面瞧,它明显分成三部分,最上面就是继电器室,中间就是断路器室,下面就是空室(什么也没有),母线等高压设备安装在背面得柜体内。

如图8-1-1所示。

图8-1-12、1继电器室继电器室得面板上,安装有微机保护装置、操作把手、保护出口压板、指示灯(合位红灯、分位绿灯、储能完成黄灯);继电器室内,安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关(直流或交流)。

图8-1-1就是早期开关柜得图片,继电器室就就是安装电流表与指示灯得位置。

2、2断路器室10kV中置柜最常用得断路器就是VS1真空断路器,断路器机构内得接线通过专用插座与继电器室得端子排联接。

插头得一段与断路器机构固定连接,另一段就是一个专用插头,配套得插座安装在断路器室得右上方,从插座引出线接至继电器室端子排。

为了搞明白二次回路,我们需要对操作过程进行一定得了解。

中置柜断路器手车有三个位置:断开、试验、运行(需要注意得就是,断路器手车与断路器就是两个概念,断路器手车其实就就是断路器与它得座)。

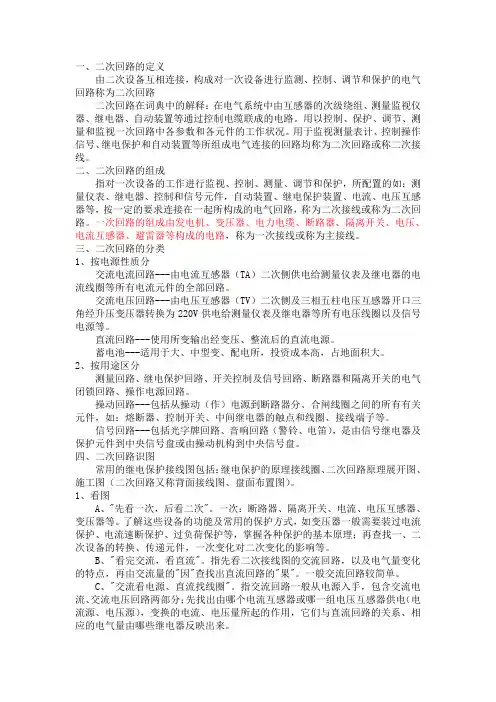

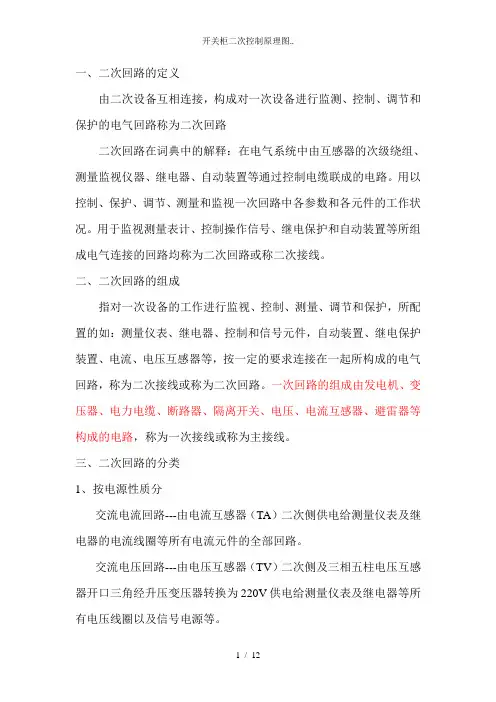

一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

直流回路---使用所变输出经变压、整流后的直流电源。

蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

1、看图A、"先看一次，后看二次"。

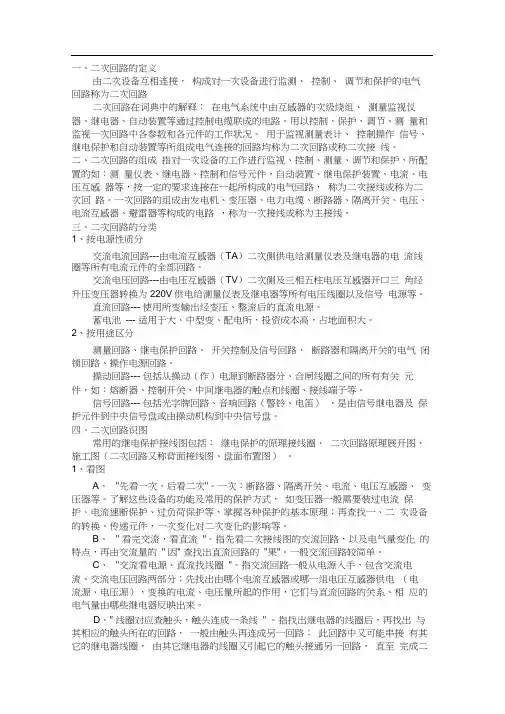

一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

直流回路---使用所变输出经变压、整流后的直流电源。

蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

1、看图A、"先看一次，后看二次"。

一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

直流回路--- 使用所变输出经变压、整流后的直流电源。

蓄电池--- 适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路--- 包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路--- 包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

开关柜二次控制原理与接线一、开关柜二次控制原理开关柜的二次控制是指使用开关柜上的辅助电路和接线进行信号传输和控制执行器的操作。

开关柜的辅助电路主要用于控制电磁继电器、断路器和接触器等开关元件，实现电气设备的远程操作和监控。

1.开关量控制：通过输入的高低电平信号（0V或24V）控制开关元件的断开和闭合。

例如，当输入信号为高电平时，柜内的继电器闭合，从而使得控制回路完成闭合，实现设备的工作。

2.模拟量控制：通过电流或电压的连续变化控制开关元件、执行器或调整器的位置、速度、温度等。

模拟量控制可以实现设备的精确控制和调节。

3.逻辑控制：通过逻辑运算进行开关元件的切换和组合，实现复杂的控制逻辑。

逻辑控制可以利用逻辑门或PLC等进行逻辑判断和控制操作。

二、开关柜二次控制接线1.并联控制接线：多个控制按钮并联接入继电器或接触器的控制回路，通过任意一个按钮的闭合都可以控制开关元件的动作。

这种接线方式适用于需要多个位置控制的场合，如远程和本地控制。

2.串联控制接线：多个控制按钮串联接入继电器或接触器的控制回路，只有同时按下所有按钮才能控制开关元件的动作。

这种接线方式适用于需要多重保护的设备，如按钮必须同时按下才能启动。

3.平行控制接线：多路控制信号平行接入继电器或接触器的控制回路，每个信号独立控制一个开关元件。

这种接线方式适用于需要分别控制多个开关元件的场合，如分别控制多个电动机的起停。

4.反馈控制接线：开关元件动作后，通过传感器或反馈信号将动作状态反馈给控制回路，以实现闭环控制。

例如，通过电流互感器将电机运行状态反馈给PLC控制系统，实现过载保护和远程监控。

以上只是一些常见的开关柜二次控制接线方式，实际应用中还可以根据具体需要进行自由组合。

在接线时应注意合理安排电缆的布线和保护措施，确保接线的可靠性和安全性。

同时，在接线之前需要进行电路的调试和测试，确保控制系统的正常工作。

一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

．直流回路---使用所变输出经变压、整流后的直流电源。

蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

1、看图A、先看一次，后看二次。

10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。

其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。

开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。

如图8-1-1所示。

图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。

图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。

2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。

插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。

为了搞明白二次回路，我们需要对操作过程进行一定的了解。

中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。

【微分享】高压开关柜与二次回路详解(图片用搜狗搜索吧）机电人脉5月27日开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

开关柜结构：开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。

（一）柜体：开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。

开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。

A-母线室：母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。

全部母线用绝缘套管塑封。

在母线穿越开关柜隔板时，用母线套管固定。

如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。

B-手车（断路器）室在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。

手车能在工作位置、试验位置之间移动。

静触头的隔板（活门）安装在手车室的后壁上。

手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。

C-电缆室电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。

D-继电器仪表室继电器室的面板上，安装有微机保护装置、操作把手、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。

柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备：1.继电器；2.电度表；3.电流表；4.电压表；5.功率表；6.功率因数表；7.频率表；8.熔断器；9.空气开关；10.转换开关；11.信号灯；12.电阻；13.按钮；14.微机综合保护装置等等。
