KDL32_6202参数表

  • 格式：pdf
  • 大小：233.79 KB
  • 文档页数：4

通力电梯 --KDL32参数表

通力电梯有限公司 01/2015 内部资料 不得外传 现场质量&技术支持部

1 此表文件号必须与用户界面6_0菜单中的数值一致 菜单 单位 范围 默认值 备注 参数设定的文件识别号（=本表格） 6_0 6202 只读参数 P系数（速度控制器的比例系数） 6_1 1.0…15.0 5.0 加速度 6_2 m/s² 0.3…1.20 0.6 额定速度 6_3 m/s 0.40…4.00 1.60 额定载重 6_4 kg 400…8000 1000 曳引轮直径 6_6 mm 100…1000 480 曳引比 6_7 1,2,4,6 2 平衡系数 6_10 % 0.00…65.00 50.00 轿厢和钢丝绳重量 6_11 400…9000 1000 只有当6_10是0时使用 检修速度（检修和RDF运行时的速度） 6_20 m/s 0.1…0.5 0.3 也是井道自学习的速度 I系数（速度控制器的积分时间） 6_21 s 0.05…2.00 0.25 减速度 6_22 m/s 0.25…3.20 1.20 25-80%的额定速度 启动力矩比例 6_23 0.50…1.50 1.00 KTW/Q系数 6_25 0.4…11.0 4.0 钢丝绳重量 6_26 kg/m -2.0…7.0 0.0 轿厢随行电缆重量 6_27 Kg/m 0.00…5.00 0.00 停车前末段爬行距离 6_28 mm 0…400 80 抱闸测试（0=不允许，1＝允许，3＝每5分钟） 6_30 0…2 1 测速故障计数 6_31 0…10 3 速度反馈滤波时间 6_32 ms 0…80 30 启动延时（抱闸打开到速度输出） 6_33 s 0.01…2.00 0.35 加加速度（在正常运行的加速段） 6_37 m/s³ 0.10…2.40 calc 当6_2改变时计算 ADO速度（提前开门速度） 6_39 m/s 0.20…0.70 0.50 停止延时（抱闸闭合到力矩为零） 6_43 s 0.10…1.00 0.60 满速加加速度 6_52 m/s³ 0.10…2.40 calc 最大值是6_37的设定值 提前距离（附加的减速距离，短层距运行时有效） 6_53 mm 0…400 150 最小值是6_28的设定值 马达类型 6_60 2.00…20.75 0.00 设置时6_95设为0,见附录B 抱闸维持电压设置（1＝允许维持电压） 6_61 0,1 1 马达力矩角度的补偿 6_62 ºele 0…360 0 Resolver速度和极性 6_63 +/_ 1,2 1 马达每转脉冲数 6_64 500…30000 0 编码器类型和极性（0=无,1=轴上,2=制动轮上） 6_65 +/- 0,1,2 1 设置0时只能允许RDF PWM开关频率 6_66 kHz 3.0…10.0 5.5 马达温度限值 6_67 ºC 90…140 100 只有当NTC传感器时使用 马达超载满速时电流（0＝不使用） 6_68 A 10.0…100.0 0.0 马达超载时加速电流（0＝不使用） 6_69 A 10.0…100.0 0.0 通力电梯 --KDL32参数表

通力电梯有限公司 01/2015 内部资料 不得外传 现场质量&技术支持部

2 驱动调试（马达自学习） 6_70 0…1 0 6_62应设置为0 运行电梯测试 1＝曳引测试 上方向 2＝曳引测试 下方向 3＝对重缓冲器测试 4＝轿厢缓冲器测试 5＝DTS测试 6＝上部NTS测试 7＝下部NTS测试 8＝125%测试（US） 11＝增强力矩释放安全钳 21＝抱闸1测试 22＝抱闸2测试 6_72 1…22 0 称重调试（-1=清除设置,-2=比例修正） 6_74 % －2…120 0 实时监控选择 6_75 1…209 1 看附录A 注：所有测试一次有效。 马达源电压E 6_80 V 100…350 0 马达额定电流 6_81 A 10.0…80.0 0.0 马达定子额定频率 6_82 Hz 3.0…400.0 0.0 马达转子额定转速 6_83 RPM 20.0…1500.0 0.0 马达额定输出功率 6_84 KW 0.0…50.0 0.0 参数锁定 6_95 0,1 1 关电和参数保存后锁住 软件版本 6_97 只读参数 1）xx.xx=DCBMCPU软件版本 2）1xx.xxxx=DCBMMCB硬件版本. 默认参数 1＝重置默认参数 2＝清除NTS自学习数据 6_98 0,1,2 0 参数6_95需要设置为0. 保存参数 6_99 0,1 0 通力电梯 --KDL32参数表

通力电梯有限公司 01/2015 内部资料 不得外传 现场质量&技术支持部

3 附录A 实时显示的信号（6_75选择） 单位 备注 速度和位置： 1 编码器速度 m/s 上行正值，下行负值 2 Resolver速度 m/s 上行正值，下行负值 5 电梯位置 m 在底层时显示0.00m 7 到下一层的距离 m 14 井道中点 m 0：在中点之下，1：在中点之上 驱动控制 20 参考速度 m/s 23 马达力矩 25 马达电流 A 负值意为马达在发电机状态 27 KTW/Q估值 - 30 马达平均电流 A 负值意为马达在发电机状态 31 马达功率 KW 负值意为马达在发电机状态 温度 40 变频器温度 ºC 41 DCBM板温度 ºC 45 马达温度 ºC NTC时适用 监控/计时 61 驱动模式 - 1=正常，2＝检修，3＝校正，4＝再平层，5＝减速度 62 上电时间 h 63 关电计次 - 关电的次数 65 LWD输入值 mA 附加信号监控 110 DC侧电压 V 111 马达电压 V 134 Resolver角度 º 203 速度误差 m/s 208 力矩前馈参考值 209 速度控制器力矩参考值 通力电梯 --KDL32参数表

通力电梯有限公司 01/2015 内部资料 不得外传 现场质量&技术支持部

4 附录B

合集下载

电梯技术参数表

电梯技术参数表

电梯技术参数表

普通住宅小机房电梯

技术规格（电梯）

一般规格 电梯编号 : L

产品名称 : KONE 3000Z MiniSpaceTM 小机房乘客电梯

型号/规格/数量 : KONE MiniSpace / PT10/10-19 台

额定载重量 : 800公斤

额定速度 : 米/秒

行程 : 米

服务楼层/停站 : 层 /站

轿厢类型 ： 单开门

操作系统

控制系统 : (KONE LCE

型)电脑智能控制，串行传输系统

控制方式 : 集选

机械规格

驱动系统 : 交流调频调压驱动

曳引系统 : EcoDisc 无齿轮曳引机(碟式马达)

机械位置 : 井道顶部

建筑尺寸

井道尺寸 : 详见通力公司2015年样本井道

顶层高度 : 详见通力公司2015年样本井道

地坑深度 : 详见通力公司2015年样本井道

入口尺寸

类型 : 2扇中分自动门

尺寸 : 800毫米(宽) X 2100毫米(深)

候梯厅门

厅门、门框装修 : 首层发纹不锈钢，其余层喷漆钢板

门框 : 标准门框

厅外显示 : 一体式位置及方向显示

(KDS50系列,发纹不锈钢,点阵显示)

轿厢

轿厢尺寸 : 1350毫米(宽) X 1400毫米(深) X 2400毫米(高)

轿厢装潢 : 发纹不锈钢

轿顶型式 : CL91集成式天花

轿内显示 : 全高轿厢位置及方向显示器

地板型号 : PVC

普通住宅小机房电梯

技术规格（电梯）

一般规格 电梯编号 : L

产品名称 : KONE 3000Z MiniSpaceTM 小机房乘客电梯

型号/规格/数量 : KONE MiniSpace / PT13/10-19 台

额定载重量 : 1000公斤

额定速度 : 米/秒

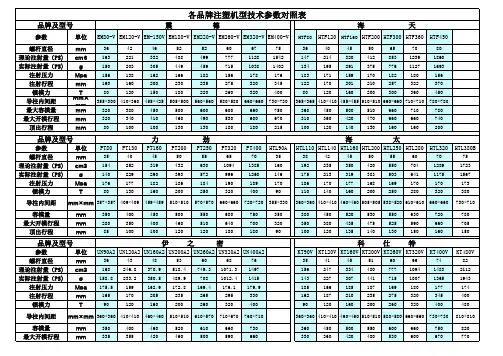

各机型技术参数对照

各机型技术参数对照

参数单位EM80-VEM120-VEM-150VEM180-VEM220-VEM260-VEM320-VEM400-VHTF80HTF120HTF160HTF200HTF300HTF360HTF450

螺杆直径mm364246525260677536404550657080理论注射量（PS)cm31632213324884997771128154214721432041285312391860实际注射量（PS)g1502033054494597151038140213419529137577611271693注射压力Mpa156138162166182156178176183171159170182180156注射行程mm160160200230235275320345122170201210257322370锁模力T8012015018022026032040080120160200300360450导柱内间距mm×mm355*300410*360455*425505*500560*560580*580660*660730*730365*365410*410455*455510*510660*660710*710780*780最大容模量mm320380450500600600660750360450500510660710780最大开模行程mm320340410460490530600670310360420470660660740顶出行程mm80100100130130180180215100120140130160160200

参数单位PT80PT130PT160PT200PT250PT320PT400HTL90AHTL110HTL140HTL160HTL200HTL250HTL280HTL320HTL380B

螺杆直径mm35404550556570353842455055607075理论注射量（PS)cm31542523194326301094138516019223535042055070412891723实际注射量（PS)g140229290393572996126014617521331938350364111751567注射压力Mpa176177182186184190189170186170177168169170170173锁模力T8013016020025032040090110140160200250280320380导柱内间距mm×mm357*357409*409459*459510*510570*570660*660720*720355*330360*360410*410460*460505*505538*520610*610660*660730*710容模量mm350400450500550680750350380450520530550630720780最大开模行程mm280350400460510640700320350380435475525590660705顶出行程mm8510010012012018018090100120135140130150160150

LE32D8810

LE32D8810

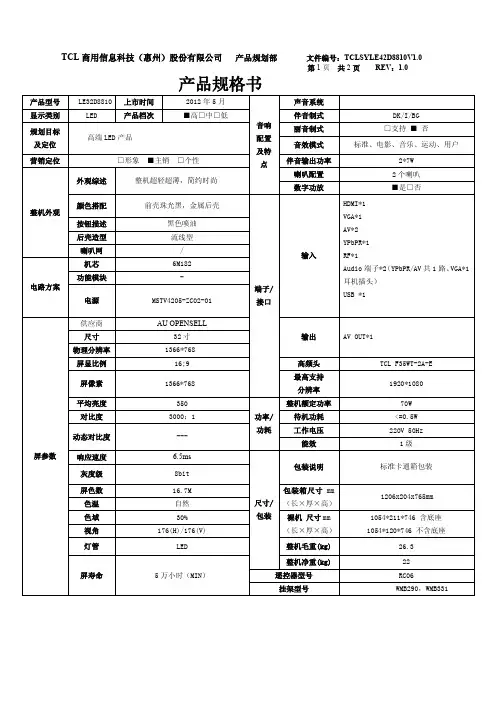

TCL商用信息科技（惠州）股份有限公司 产品规划部 文件编号：TCLSYLE42D8810V1.0 第1页 共2页 REV：1.0 产品规格书
