电阻应变片的原理及应用
1. 电阻应变片的原理
电阻应变片是一种常见的用于测量物体形变的传感器。它利用了金属材料在受力后导电性能的变化，通过测量电阻的变化来间接测量物体的形变。
电阻应变片的原理基于金属材料的应变效应。当金属受到外力作用时，其晶格结构会发生变化，从而使电阻发生变化。这种应变效应被称为压阻效应。电阻应变片通常采用金属箔片的形式，由特殊的合金材料制成。当受到外力拉伸或压缩时，金属箔片会产生相应的应变，从而导致电阻值发生变化。
具体来说，电阻应变片通常由四个电阻元件组成，形成一个电桥电路。两个电阻应变片被安装在测量物体上，分别受到压缩或拉伸的力。另外两个电阻元件被用作参考电阻，保持恒定。当物体受力时，电桥电路中的电阻发生变化，通过测量电桥的输出电压或电流变化，可以间接测量物体的形变。
2. 电阻应变片的应用
电阻应变片的应用非常广泛，下面列举了几个常见的领域：
• 力学研究：电阻应变片常用于力学研究领域，用于测量材料的应力和应变。通过将电阻应变片安装在试样上，可以实时监测试样在受力过程中的应变情况，从而分析材料的力学性质。
• 工程结构监测：电阻应变片在工程结构监测中得到广泛应用。例如，在桥梁、建筑物或机械设备中安装电阻应变片，可以实时监测结构的应变情况，及时发现结构的异常变形，提前采取相应的维修措施。
• 汽车工业：在汽车工业中，电阻应变片被广泛应用于刹车系统、悬挂系统和发动机控制系统等。通过测量车辆部件的应变情况，可以提高汽车的行驶安全性和性能。
• 航空航天领域：电阻应变片在航空航天领域也有重要的应用。例如，在飞机的机翼、机身和发动机上安装电阻应变片，可以实时监测结构的应变情况，确保飞机的结构安全可靠。
• 医学领域：电阻应变片在医学领域也有一定的应用。例如，在人工关节的研发和临床应用中，电阻应变片可以用于测量人工关节在运动过程中的应变，从而评估关节的性能和使用寿命。 以上只是电阻应变片应用的几个典型领域，实际上，在工业、科研和生活中都存在着很多其他的应用场景。电阻应变片作为一种常见的形变测量传感器，其原理简单、使用方便，并具有较高的准确性和可靠性，因此在工程领域得到广泛应用。

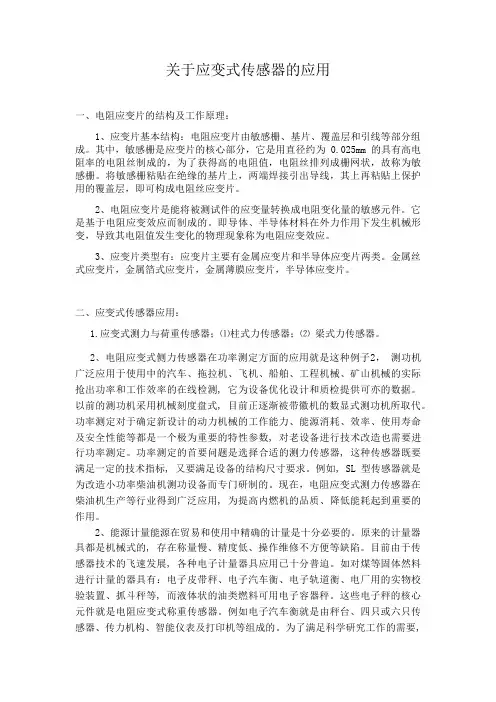

关于应变式传感器的应用
一、电阻应变片的结构及工作原理：
1、应变片基本结构：电阻应变片由敏感栅、基片、覆盖层和引线等部分组成。其中，敏感栅是应变片的核心部分，它是用直径约为0.025mm的具有高电阻率的电阻丝制成的，为了获得高的电阻值，电阻丝排列成栅网状，故称为敏感栅。将敏感栅粘贴在绝缘的基片上，两端焊接引出导线，其上再粘贴上保护用的覆盖层，即可构成电阻丝应变片。
2、电阻应变片是能将被测试件的应变量转换成电阻变化量的敏感元件。它是基于电阻应变效应而制成的。即导体、半导体材料在外力作用下发生机械形变，导致其电阻值发生变化的物理现象称为电阻应变效应。
3、应变片类型有：应变片主要有金属应变片和半导体应变片两类。金属丝式应变片，金属箔式应变片，金属薄膜应变片，半导体应变片。
二、应变式传感器应用：
1.应变式测力与荷重传感器；⑴柱式力传感器；⑵ 梁式力传感器。
2、电阻应变式侧力传感器在功率测定方面的应用就是这种例子2， 测功机广泛应用于使用中的汽车、拖拉机、飞机、船舶、工程机械、矿山机械的实际抢出功率和工作效率的在线检测, 它为设备优化设计和质检提供可亦的数据。以前的测功机采用机械刻度盘式, 目前正逐渐被带徽机的数显式测功机所取代。功率测定对于确定新设计的动力机械的工作能力、能源消耗、效率、使用寿命及安全性能等都是一个极为重要的特性参数, 对老设备进行技术改造也需要进行功率测定。功率测定的首要问题是选择合适的测力传感器, 这种传感器既要满足一定的技术指标, 又要满足设备的结构尺寸要求。例如, SL型传感器就是为改造小功率柴油机测功设备而专门研制的。现在，电阻应变式测力传感器在柴油机生产等行业得到广泛应用, 为提高内燃机的品质、降低能耗起到重要的作用。
2、能源计量能源在贸易和使用中精确的计量是十分必要的。原来的计量器具都是机械式的, 存在称量慢、精度低、操作维修不方便等缺陷。目前由于传感器技术的飞速发展, 各种电子计量器具应用已十分普迫。如对煤等固体然料进行计量的器具有：电子皮带秤、电子汽车衡、电子轨道衡、电厂用的实物校验装置、抓斗秤等, 而液体状的油类燃料可用电子容器秤。这些电子秤的核心元件就是电阻应变式称重传感器。例如电子汽车衡就是由秤台、四只或六只传感器、传力机构、智能仪表及打印机等组成的。为了满足科学研究工作的需要, 用精密级传感器制成的称重计量装置, 可进行高分辫率的计量。此外, 还有用电阻应变式传感器制成的密度计、压力检测装置等等,都是能源计量的重要手段。
1
实验一 电阻应变式传感器的应用——电子称实验
一、实验目的
1、 了解和掌握电阻应变式传感器的工作原理和特性；
2、 了解和掌握电阻应变式全桥测量电路的优点及应变式全桥测量电路的应用；
3、 掌握电阻应变式传感器的标定方法和误差的计算方法。
二、实验原理
电阻应变式传感器由弹性体、电阻应变片和电桥电路三部分组成，当弹性体受力作用时产生变形ε，粘贴在弹性体上的四个电阻应变片R1、R2、R3、R4受到变形作用而产生电阻的变化△R1、△R2、△R3、△R4，将受力性质相同的两个电阻应变片接入电桥的对边，不同性质的应变片接入电桥的邻边，四个电阻应变片组成如图1-1所示电桥，当电桥的两端加上电压时，传感器受力作用时，由于电桥的阻值不平衡，则在电桥的另两端将有电压输出，该输出电压与外加的力成比例，改变力的大小即可改变传感器输出 图1-1电桥电路
电压的大小。
三、 实验仪器与设备
QSCGQ-ZT2型测控技术试验台、CGQ-001实验模块、CGQ-013实验模块、应变式传感器、砝码、电压表、±15V电源、±4V电源、万用表（自备）。
四．实验步骤
1．按图1-2全桥实验接线图将传感器接入全桥电路，并用万用表检查桥路阻抗，电桥阻抗应为350欧；
图1-2 全桥实验接线图
2、从QSCGQ-ZT2型测控技术试验台中可调电源部分调整±4V电源接入CGQ-013实验模块上； R4-ΔR4R1+ΔR1R3+ΔR3R2-ΔR2Δu2
3、从QSCGQ-ZT2型测控技术试验台中引入电源±15V接CGQ-001实验模块，检查无误后，合上主控箱电源开关。
4、将CGQ-001实验模块输出端V02与主控箱面板上的电压表电压输入端Vi相连，电压表的切换开关打到2V档；
5、放大器调零：将CGQ-001实验模块中调节增益电位器Rw1顺时针调节到中间位置，然后进行差动放大器调零，使电压表显示0.00V。方法是将差动放大器的正、负输入端与地短接，调节CGQ-001实验模块上调零电位器Rw2，使电压表显示为零
电阻传感器应用举例及原理
电阻传感器是一种常用的传感器，它利用电阻值的变化来检测环境参数的变化。电阻传感器的工作原理是根据材料的电阻率受温度、压力、湿度等环境参数影响的特性，通过测量电阻值的变化来间接检测环境参数的变化。电阻传感器可以广泛应用于温度、压力、湿度、位移等参数的测量和控制。
以下是一些电阻传感器的应用举例：
1. 温度传感器
电阻温度传感器是一种常见的应用。它利用材料在不同温度下电阻值的变化来测量温度。通常采用铂电阻作为传感器的敏感元件，通过将铂电阻制成一定形状并固定在测量对象表面，随着温度的变化，电阻值也相应变化，从而实现温度的测量。
2. 压力传感器
电阻压力传感器通过材料受压变形时电阻值的变化，来测量压力。它通常由敏感元件、信号调理电路和输出接口等组成。当受测物体受力后，压力传感器内的敏感元件因受力而变形，从而改变了电阻值，进而通过信号调理电路输出压力信号。
3. 湿度传感器
电阻湿度传感器主要利用绝缘电阻材料的电阻与湿度的关系，通过测量电阻值的变化来检测湿度。在潮湿的环境下，绝缘材料的电阻值会发生变化，电阻传感器可以通过测量这种变化来得到湿度信息。
4. 位移传感器
电阻位移传感器通过测量电阻的变化来检测被测对象的位移。一般采用拉丝电阻或薄膜电阻作为敏感元件，当测量目标移动时，敏感元件的电阻值随之发生变化，由此实现位移的测量。
总的来说，电阻传感器的应用十分广泛，除了上述例子外，它还可以用于测量液位、检测材料密度、测量电流等多个方面。同时，随着材料科学和微电子技术的发展，电阻传感器的性能不断提高，应用领域也不断扩展，已成为各种电子设备和智能系统中不可或缺的重要组成部分。
电阻传感器的原理是基于材料的电阻率与环境参数的关系。在温度、压力、湿度等环境参数变化时，敏感元件的电阻值也随之变化。通过测量电阻值的变化，就可以间接测量环境参数的变化。这种原理使得电阻传感器具有精度高、结构简单、可靠性强等特点。
