浅析单相电度表的校验

一、电能表的基本知识（一）电能表的基本概念专门用于计量某一时间段电能累计值的仪表称为电能表，又叫电度表，作为测量电能的专用仪表，在电力系统的发电，供电和用电等各个环节中广泛应用，根据电能表的用途，结构形式、工作原理、准确度等级，测量对象的不同，以及所接的电源性质和接入方式，付款方式的不同等等，可将电能表分成若干类别。

（二）电能表的分类1.按照所测不同电流种类可分为：直流式和交流式。

2.按照电能表的用途可分为：工业与民用表、电子标准表、最大需量表、复费率表。

3.按照电能表的接线可分为：（1）单面有功能电能表；（2）三相三线有功电能表；（3）三相四线有功电能表；（4）三相三线（60O ）无功电能表；（5）三相四张（90O ）无功电能表。

4.按照电能表的等级划分为：普通有功电能标准电能表，普通有功电能表；标准电能表。

5.按结构原理分为：感应式、电子式和机电一体式三种。

（三）单相电能表主要用于家庭电能测量，用途广泛，目前单相电能表按照工作原理主要分为单相感应式电能表和单相电子式电能表。

1.感应式电能表采用电磁感应的原理把电压、电流、相位转变为磁力矩、推动铝制圆盘转动。

圆盘的轴（蜗杆）带动齿轮驱动计度器的鼓轮转动，转动的过程即是时间量累积的过程，因此感应式电能表的好处就是直观、动态连续、停电不丢数据。

2.电子式电度表是利用电子电路，芯片来测量电能的，其详细原理版面所限从略。

（四）电子式单相多费率电能表的主要功能特点1.可以采用专用大规模数字集成电路，具有性能稳定，可靠性高，功耗低，寿命长，体积小，重要轻等特点。

2.可以做到多功能电能表，如具有防窃电功能，预付费功能等。

3.可以对电能量根据不同时段分别计量，具有四费率、十二时段等优点：尖、峰、平、谷费及各时段可按需要设定。

4.电子表具有的实时计费功能，多参数测量谐波电能计量，可以自动进行断电检测，可以自动读表，并通过GPRS 系统、以太网等通信网络将读表结果发送到按收端。

实验一机电式单相电能表的检定
一、实训目的
1．熟悉程控型电能表校验台的操作。

2．掌握在试验室内检定机电式单相电能表的方法。

二、工作条件
1．检定工作场所应光线充足、清洁整齐。

2．环境温度（23±2）℃，相对湿度60%±15%。

三、实训设备
程控型单相或三相电能表校验台，被校机电式单相电能表一只，2、4寸十字螺丝刀各1把，2、4寸平口螺丝刀各1把，尖嘴钳1把，斜口钳1把，镊子1把，毛刷1把。

四、实训内容及步骤
1．按下图接线
2．按机电式电能表首次检定项目进行检定与调整。

生产厂家型号表号等级
电压电流常数
温度湿度使用标准装置编号
直观检查启动试验I
q
= t=
潜动试验
耐压试验1.5(2)kV/min 600V/min 500V/min 校核
常数
检定误差cosφ(sinφ) 1.0 0.5(感性) 0.8（容性）调定负载I
b
0.1 1.0 I
max
0.1 0.2
脉冲数/转数
误差1（%）
误差2（%）
平均误差（%）
化整后误差
（%）
结论
该计量器具可
作级使
五、思考题
1．若单相电能表的灵敏度不合格，该如何解决？
2．若单相电能表有潜动，如何消除？。

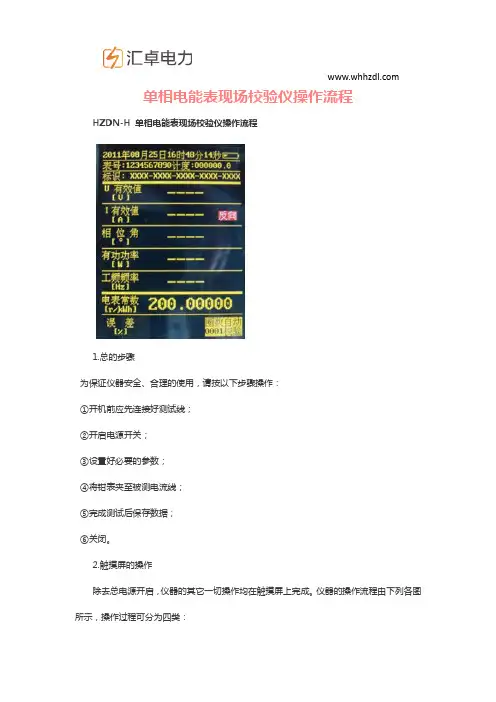

单相电能表现场校验仪操作流程HZDN-H 单相电能表现场校验仪操作流程1.总的步骤为保证仪器安全、合理的使用，请按以下步骤操作：①开机前应先连接好测试线；②开启电源开关；③设置好必要的参数；④将钳表夹至被测电流线；⑤完成测试后保存数据；⑥关闭。

2.触摸屏的操作除去总电源开启，仪器的其它一切操作均在触摸屏上完成。

仪器的操作流程由下列各图所示，操作过程可分为四类：①实测数据显示；②校验参数设置；③历史数据管理；④仪器系统设置。

具体操作步骤和显示内容见下列各节叙述。

（一）仪器主显界面及操作仪器通电后经启动界面进入主界面，仪器的测量数据全部在主显界面显示。

同时，仪器的主菜单和即时操作也由主界面导入。

显示：主显界面分为三个区间：顶部为标识区——显示时间、电能表信息、抄表信息及电池电量等。

中部为实测交流参数区：显示U、I、φ(相位角)、有功功率和工频频率。

底部为校验参数区——校验中的被校电表常数、被校表误差。

操作：①点击屏幕顶部标识区,回放当前及最近校验的误差；②点击屏幕中部,电流取反；③点击屏幕底部,进入主菜单。

说明：①在现场使用时，由于被测电流线的安装位置和电流实际走向限制，会使钳表的操作和显示不甚方便。

为此仪器上设有电流取反功能，即当电流走向与钳表的电流标志方向相反时，可点击屏幕中部使电流在仪器内部取反，而不需要将钳表位置反向。

②当钳表夹持电流线进行测量或校验时，仪器会自动记录测量/校验数据，这些记录可以在钳表从电流线上取下后自动回放。

点击屏幕顶部可自动回放刚才测量的数据。

这就使得操作者不必在测量校验的过程中操作钳表，而是在测量结束后观察回放数据，临时记录的数据最多有8组，在回放时可选取一组或几组有效数据保存，当回放数据被保存后，临时记录将被自动清除。

（二）数据的回放与保存为方便现场实时操作，仪器内部设有临时数据区，它按时间顺序和校验电能脉冲，依次记录了交流参数和校验误差，最多有9组数据。

当前数据是主显界面的实时数据，校验数据是仪器每计算一次误差自动保存的数据。

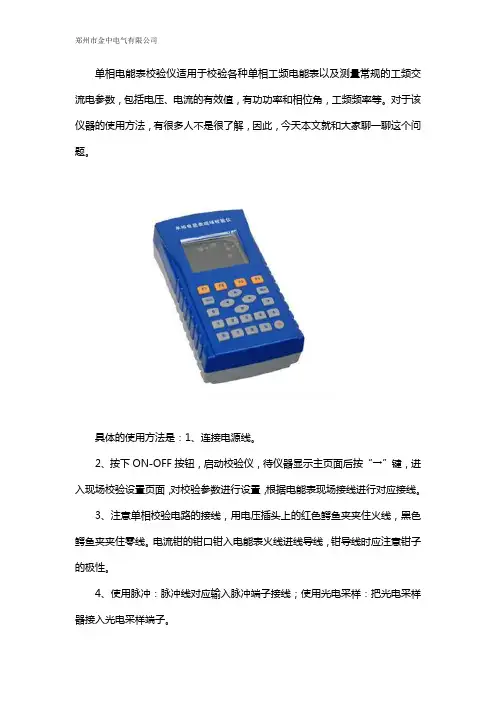

单相电能表校验仪适用于校验各种单相工频电能表以及测量常规的工频交流电参数，包括电压、电流的有效值，有功功率和相位角，工频频率等。

对于该仪器的使用方法，有很多人不是很了解，因此，今天本文就和大家聊一聊这个问题。

具体的使用方法是：1、连接电源线。

2、按下ON-OFF按钮，启动校验仪，待仪器显示主页面后按“→”键，进入现场校验设置页面，对校验参数进行设置，根据电能表现场接线进行对应接线。

3、注意单相校验电路的接线，用电压插头上的红色鳄鱼夹夹住火线，黑色鳄鱼夹夹住零线。

电流钳的钳口钳入电能表火线进线导线，钳导线时应注意钳子的极性。

4、使用脉冲：脉冲线对应输入脉冲端子接线；使用光电采样：把光电采样器接入光电采样端子。

5、校验参数设置：在主功能菜单界面，通过：“↑”键，“↓”键来进行功能选择也可以通过对应的数字键来选择功能，再按“Enter”键确认，进入校验参数设置子画面。

变比为被校表接至电压或电流互感器原、副边之比，若没有接互感器，则变比为1，有功和无功表接线方式相同。

危险点及控制措施是：
1、严格遵守电业安全工作规程，工作人员与监护人员应职责分明，工作人员应听监护人员的工作命令。

2、严禁电压互感器二次短路、电流互感器二次开路。

3、校验时注意与带电设备保持足够的安全距离。

4、对标准电能表应做到轻拿、轻放、防止碰撞、损坏。
