4.2 电阻应变式传感器解析

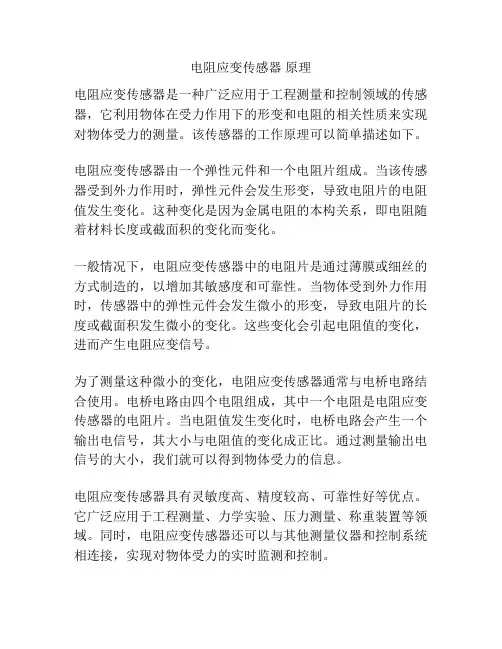

电阻应变传感器原理
电阻应变传感器是一种广泛应用于工程测量和控制领域的传感器，它利用物体在受力作用下的形变和电阻的相关性质来实现对物体受力的测量。

该传感器的工作原理可以简单描述如下。

电阻应变传感器由一个弹性元件和一个电阻片组成。

当该传感器受到外力作用时，弹性元件会发生形变，导致电阻片的电阻值发生变化。

这种变化是因为金属电阻的本构关系，即电阻随着材料长度或截面积的变化而变化。

一般情况下，电阻应变传感器中的电阻片是通过薄膜或细丝的方式制造的，以增加其敏感度和可靠性。

当物体受到外力作用时，传感器中的弹性元件会发生微小的形变，导致电阻片的长度或截面积发生微小的变化。

这些变化会引起电阻值的变化，进而产生电阻应变信号。

为了测量这种微小的变化，电阻应变传感器通常与电桥电路结合使用。

电桥电路由四个电阻组成，其中一个电阻是电阻应变传感器的电阻片。

当电阻值发生变化时，电桥电路会产生一个输出电信号，其大小与电阻值的变化成正比。

通过测量输出电信号的大小，我们就可以得到物体受力的信息。

电阻应变传感器具有灵敏度高、精度较高、可靠性好等优点。

它广泛应用于工程测量、力学实验、压力测量、称重装置等领域。

同时，电阻应变传感器还可以与其他测量仪器和控制系统相连接，实现对物体受力的实时监测和控制。

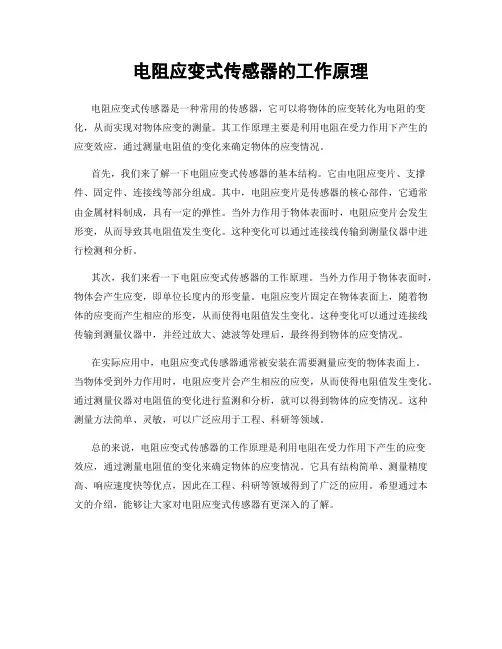

电阻应变式传感器的工作原理
电阻应变式传感器是一种常用的传感器，它可以将物体的应变转化为电阻的变化，从而实现对物体应变的测量。

其工作原理主要是利用电阻在受力作用下产生的应变效应，通过测量电阻值的变化来确定物体的应变情况。

首先，我们来了解一下电阻应变式传感器的基本结构。

它由电阻应变片、支撑件、固定件、连接线等部分组成。

其中，电阻应变片是传感器的核心部件，它通常由金属材料制成，具有一定的弹性。

当外力作用于物体表面时，电阻应变片会发生形变，从而导致其电阻值发生变化。

这种变化可以通过连接线传输到测量仪器中进行检测和分析。

其次，我们来看一下电阻应变式传感器的工作原理。

当外力作用于物体表面时，物体会产生应变，即单位长度内的形变量。

电阻应变片固定在物体表面上，随着物体的应变而产生相应的形变，从而使得电阻值发生变化。

这种变化可以通过连接线传输到测量仪器中，并经过放大、滤波等处理后，最终得到物体的应变情况。

在实际应用中，电阻应变式传感器通常被安装在需要测量应变的物体表面上。

当物体受到外力作用时，电阻应变片会产生相应的应变，从而使得电阻值发生变化。

通过测量仪器对电阻值的变化进行监测和分析，就可以得到物体的应变情况。

这种测量方法简单、灵敏，可以广泛应用于工程、科研等领域。

总的来说，电阻应变式传感器的工作原理是利用电阻在受力作用下产生的应变
效应，通过测量电阻值的变化来确定物体的应变情况。

它具有结构简单、测量精度高、响应速度快等优点，因此在工程、科研等领域得到了广泛的应用。

希望通过本文的介绍，能够让大家对电阻应变式传感器有更深入的了解。

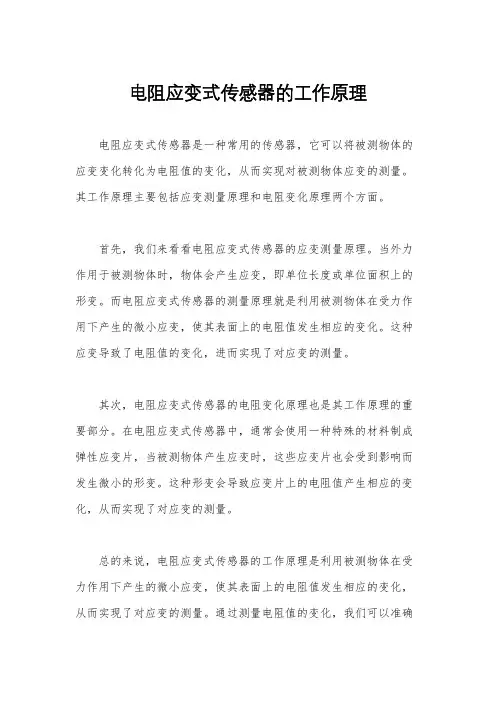

电阻应变式传感器的工作原理电阻应变式传感器是一种常用的传感器，它可以将被测物体的应变变化转化为电阻值的变化，从而实现对被测物体应变的测量。

其工作原理主要包括应变测量原理和电阻变化原理两个方面。

首先，我们来看看电阻应变式传感器的应变测量原理。

当外力作用于被测物体时，物体会产生应变，即单位长度或单位面积上的形变。

而电阻应变式传感器的测量原理就是利用被测物体在受力作用下产生的微小应变，使其表面上的电阻值发生相应的变化。

这种应变导致了电阻值的变化，进而实现了对应变的测量。

其次，电阻应变式传感器的电阻变化原理也是其工作原理的重要部分。

在电阻应变式传感器中，通常会使用一种特殊的材料制成弹性应变片，当被测物体产生应变时，这些应变片也会受到影响而发生微小的形变。

这种形变会导致应变片上的电阻值产生相应的变化，从而实现了对应变的测量。

总的来说，电阻应变式传感器的工作原理是利用被测物体在受力作用下产生的微小应变，使其表面上的电阻值发生相应的变化，从而实现了对应变的测量。

通过测量电阻值的变化，我们可以准确地了解被测物体所受到的应变情况，为工程实践和科学研究提供了重要的数据支持。

除此之外，电阻应变式传感器还具有灵敏度高、响应速度快、可靠性高等优点，因此在工业自动化控制、航空航天、汽车工业、建筑工程等领域得到了广泛的应用。

它不仅可以用于测量金属、非金属材料的应变，还可以用于测量温度、压力等物理量，因此在工程领域具有重要的地位和作用。

综上所述，电阻应变式传感器的工作原理是基于应变测量原理和电阻变化原理，通过对被测物体产生的微小应变和电阻值的变化进行测量，从而实现了对应变的准确测量。

它在工业领域有着广泛的应用前景，对于提高生产效率、保障产品质量具有重要的意义。

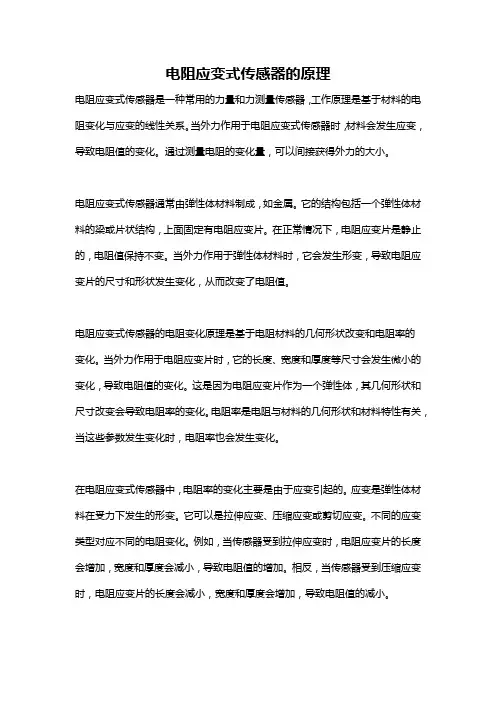

电阻应变式传感器的原理电阻应变式传感器是一种常用的力量和力测量传感器，工作原理是基于材料的电阻变化与应变的线性关系。

当外力作用于电阻应变式传感器时，材料会发生应变，导致电阻值的变化。

通过测量电阻的变化量，可以间接获得外力的大小。

电阻应变式传感器通常由弹性体材料制成，如金属。

它的结构包括一个弹性体材料的梁或片状结构，上面固定有电阻应变片。

在正常情况下，电阻应变片是静止的，电阻值保持不变。

当外力作用于弹性体材料时，它会发生形变，导致电阻应变片的尺寸和形状发生变化，从而改变了电阻值。

电阻应变式传感器的电阻变化原理是基于电阻材料的几何形状改变和电阻率的变化。

当外力作用于电阻应变片时，它的长度、宽度和厚度等尺寸会发生微小的变化，导致电阻值的变化。

这是因为电阻应变片作为一个弹性体，其几何形状和尺寸改变会导致电阻率的变化。

电阻率是电阻与材料的几何形状和材料特性有关，当这些参数发生变化时，电阻率也会发生变化。

在电阻应变式传感器中，电阻率的变化主要是由于应变引起的。

应变是弹性体材料在受力下发生的形变。

它可以是拉伸应变、压缩应变或剪切应变。

不同的应变类型对应不同的电阻变化。

例如，当传感器受到拉伸应变时，电阻应变片的长度会增加，宽度和厚度会减小，导致电阻值的增加。

相反，当传感器受到压缩应变时，电阻应变片的长度会减小，宽度和厚度会增加，导致电阻值的减小。

为了测量电阻的变化，电阻应变式传感器通常采用电桥电路。

当传感器的电阻值发生变化时，电桥电路会产生电压输出。

这个输出信号可以被放大和处理，最终转换为可用的电信号，如电压或电流。

通过测量输出信号的大小，可以获取外力的大小，从而实现对力量和力的测量。

电阻应变式传感器具有灵敏度高、线性度好、稳定性高等优点，广泛应用于工业自动化、结构健康监测、航空航天等领域。

在实际应用中，需要根据具体的测量要求选择合适的电阻应变式传感器，包括合适的材料、结构和测量范围等。

此外，还需要考虑温度对电阻值的影响，以及传感器的防护和保护措施，以确保测量的准确性和可靠性。

电阻应变式传感器工作原理及应用电阻应变式传感器是一种常见的传感器类型，它基于电阻的变化来检测物体或环境的应变。

本文将介绍电阻应变式传感器的工作原理和常见应用。

电阻应变式传感器的工作原理主要基于金属电阻的特性。

金属材料在受力作用下会发生应变，即物体的形状和尺寸会发生改变。

当金属材料发生应变时，其电阻值也会发生变化。

电阻应变式传感器利用这一原理，通过测量电阻值的变化来反映物体的应变情况。

电阻应变式传感器一般由金属应变片和电阻组成。

金属应变片是一个非常薄的金属片，可以粘贴或焊接在需要测量应变的物体上。

当物体发生应变时，金属应变片也会发生相应的应变。

应变片上的电阻会因为应变而发生变化。

电阻应变式传感器中的电阻通常采用导线电阻，如铜线或铂电阻。

当应变片发生应变时，导线电阻的长度和截面积都会发生变化，从而改变电阻值。

通过测量电阻的变化，可以间接地得知物体的应变情况。

电阻应变式传感器的应用广泛。

它可以用于测量力的大小和方向，例如测量桥梁、建筑物和船舶等结构物的应变。

同时，电阻应变式传感器也可以用于测量压力、应力和扭矩等物理量。

例如，它可以用于测量管道中的流体压力，以及机械设备中的扭矩大小。

电阻应变式传感器还可以用于工业自动化领域。

通过将传感器连接到控制系统中，可以实现对物体或设备的实时监测和控制。

例如，在汽车制造过程中，电阻应变式传感器可以用于监测车身的变形情况，以确保车身的质量符合标准要求。

除了上述应用外，电阻应变式传感器还可以用于测量温度、湿度和流量等参数。

通过将传感器与相应的测量电路结合，可以实现对这些参数的精确测量和控制。

总结起来，电阻应变式传感器是一种基于电阻变化来检测物体或环境应变的传感器。

它的工作原理简单且可靠，应用范围广泛。

无论是在工业生产中，还是在科学研究和日常生活中，电阻应变式传感器都发挥着重要的作用。

通过不断的技术创新和应用拓展，相信电阻应变式传感器将在更多领域发挥重要作用。

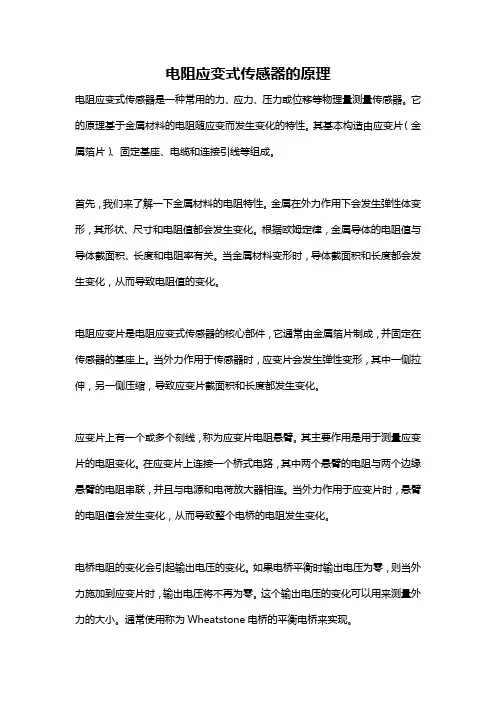

电阻应变式传感器的原理电阻应变式传感器是一种常用的力、应力、压力或位移等物理量测量传感器。

它的原理基于金属材料的电阻随应变而发生变化的特性。

其基本构造由应变片（金属箔片）、固定基座、电缆和连接引线等组成。

首先，我们来了解一下金属材料的电阻特性。

金属在外力作用下会发生弹性体变形，其形状、尺寸和电阻值都会发生变化。

根据欧姆定律，金属导体的电阻值与导体截面积、长度和电阻率有关。

当金属材料变形时，导体截面积和长度都会发生变化，从而导致电阻值的变化。

电阻应变片是电阻应变式传感器的核心部件，它通常由金属箔片制成，并固定在传感器的基座上。

当外力作用于传感器时，应变片会发生弹性变形，其中一侧拉伸，另一侧压缩，导致应变片截面积和长度都发生变化。

应变片上有一个或多个刻线，称为应变片电阻悬臂。

其主要作用是用于测量应变片的电阻变化。

在应变片上连接一个桥式电路，其中两个悬臂的电阻与两个边缘悬臂的电阻串联，并且与电源和电荷放大器相连。

当外力作用于应变片时，悬臂的电阻值会发生变化，从而导致整个电桥的电阻发生变化。

电桥电阻的变化会引起输出电压的变化。

如果电桥平衡时输出电压为零，则当外力施加到应变片时，输出电压将不再为零。

这个输出电压的变化可以用来测量外力的大小。

通常使用称为Wheatstone电桥的平衡电桥来实现。

在使用电阻应变式传感器时，需要注意以下几个因素：首先是电源电压的稳定性，电源电压的波动会对输出的准确性产生影响；其次是温度的影响，金属材料的电阻值随着温度的变化而变化，因此需要对温度进行补偿；最后是应变片的选择，根据测量对象的应变量，选择合适的应变片进行测量。

总结来说，电阻应变式传感器的原理是利用金属材料的电阻随应变而变化的特性实现的。

通过应变片的变化，改变电桥电阻，从而测量外力的大小。

这种传感器在测量压力、力、应力和位移等物理量时广泛应用于工业、军事、航空航天等领域。

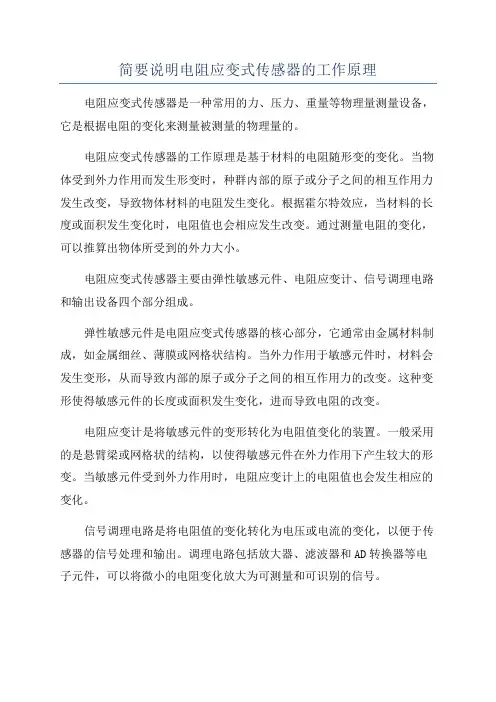

简要说明电阻应变式传感器的工作原理电阻应变式传感器是一种常用的力、压力、重量等物理量测量设备，它是根据电阻的变化来测量被测量的物理量的。

电阻应变式传感器的工作原理是基于材料的电阻随形变的变化。

当物体受到外力作用而发生形变时，种群内部的原子或分子之间的相互作用力发生改变，导致物体材料的电阻发生变化。

根据霍尔特效应，当材料的长度或面积发生变化时，电阻值也会相应发生改变。

通过测量电阻的变化，可以推算出物体所受到的外力大小。

电阻应变式传感器主要由弹性敏感元件、电阻应变计、信号调理电路和输出设备四个部分组成。

弹性敏感元件是电阻应变式传感器的核心部分，它通常由金属材料制成，如金属细丝、薄膜或网格状结构。

当外力作用于敏感元件时，材料会发生变形，从而导致内部的原子或分子之间的相互作用力的改变。

这种变形使得敏感元件的长度或面积发生变化，进而导致电阻的改变。

电阻应变计是将敏感元件的变形转化为电阻值变化的装置。

一般采用的是悬臂梁或网格状的结构，以使得敏感元件在外力作用下产生较大的形变。

当敏感元件受到外力作用时，电阻应变计上的电阻值也会发生相应的变化。

信号调理电路是将电阻值的变化转化为电压或电流的变化，以便于传感器的信号处理和输出。

调理电路包括放大器、滤波器和AD转换器等电子元件，可以将微小的电阻变化放大为可测量和可识别的信号。

输出设备用于将经过信号调理电路处理后的信号输出。

按照需要，输出可以是模拟信号或数字信号，常见的输出设备有示波器、数据采集卡、显示屏等。

总结起来，电阻应变式传感器是通过测量电阻的变化来测量物理量的一种传感器。

其工作原理是基于材料的电阻随形变的变化，通过弹性敏感元件将外力的作用转化为电阻的变化，进而通过信号调理电路将变化转化为可测量和可识别的信号输出。

四种压力传感器的基本工作原理及特点四种压力传感器的基本工作原理及特点一：电阻应变式传感器一：电阻应变式传感器1 1电阻应变式传感器定义被测的动态压力作用在弹性敏感元件上，被测的动态压力作用在弹性敏感元件上，使它产生变形，使它产生变形，在其变形的部位粘贴有电阻应变片，电阻应变片感受动态压力的变化，电阻应变片感受动态压力的变化，按这种原理设计的传感器称按这种原理设计的传感器称为电阻应变式压力传感器。

为电阻应变式压力传感器。

1.2 电阻应变式传感器的工作原理电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片。

箔式应变片是以厚度为0.002——0.008mm 的金属箔片作为敏感栅材料，，箔栅宽度为0.003——0.008mm 。

丝式应变片是由一根具有高电阻系数的电阻丝(直径0．015--0．05mm)，平行地排成栅形(一般2——40条)，电阻值60——200 Ω，通常为120 Ω，牢贴在薄纸片上，电阻纸两端焊有引出线，表面覆一层薄纸，即制成了纸基的电阻丝式应变片。

制成了纸基的电阻丝式应变片。

测量时，测量时，用特制的胶水将金属电阻应变片粘贴于待测的弹性敏感元件表面上，待测的弹性敏感元件表面上，弹性敏感元件随着动态压力而产生变形时，弹性敏感元件随着动态压力而产生变形时，弹性敏感元件随着动态压力而产生变形时，电阻片电阻片也跟随变形。

如下图所示。

B 为栅宽，L 为基长。

为基长。

材料的电阻变化率由下式决定：材料的电阻变化率由下式决定：d d d R A R A r r=+ （1） 式中；式中；R —材料电阻由材料力学知识得；由材料力学知识得； [(12)(12)]dRR C K m m e e =++-= (2) K —金属电阻应变片的敏感度系数式中K 对于确定购金属材料在一定的范围内为一常数，将微分dR 、dL 改写成增量ΔR 、ΔL,可得可得 R L K K R Le D D == (3) 由式(2)可知，可知，当弹性敏感元件受到动态压力作用后随之产生相应的变形当弹性敏感元件受到动态压力作用后随之产生相应的变形ε,而形应变值可由丝式应变片或箔式应变片测出，从而得到了ΔR 的变化，也就得到了动态压力的变化，基于这种应变效应的原理实现了动态压力的测量。

电阻应变式传感器的工作原理1. 介绍电阻应变式传感器是一种常见的力、压力、扭矩、重量等物理量测量装置。

它通过测量物体受力或变形引起的电阻变化来实现物理量的测量。

本文将详细介绍电阻应变式传感器的工作原理及其应用。

1.1 传感器分类传感器可以根据其工作原理和测量物理量进行分类。

根据工作原理，传感器可以分为电阻、电容、电感、霍尔等类型。

根据测量物理量，传感器可以分为力、压力、温度、光等类型。

1.2 电阻应变式传感器的概述电阻应变式传感器属于电阻型传感器的一种。

它利用电阻材料的应变效应，将外界的力、压力等物理量转换为电阻值的变化。

电阻应变式传感器具有结构简单、精度高、可靠性好的特点，在工业领域得到广泛应用。

2. 原理电阻应变式传感器的工作原理基于电阻材料的应变效应，即当电阻材料受到外界力或压力作用时，材料的几何形状和尺寸发生变化，从而引起电阻值的变化。

2.1 电阻应变效应电阻应变效应是指电阻材料在受到应变作用下，电阻值发生变化的现象。

根据应变的类型，电阻应变效应可以分为拉伸应变效应和压缩应变效应。

拉伸应变效应是指电阻材料受到拉伸力作用后，电阻值增加；压缩应变效应是指电阻材料受到压缩力作用后，电阻值减小。

2.2 应变片电阻应变式传感器通常采用由电阻材料制成的应变片作为敏感元件。

应变片的几何形状和尺寸可以根据测量需求进行设计。

当外界力或压力作用于应变片时，应变片发生应变，从而导致电阻值的变化。

2.3 桥式电路为了能够测量电阻值的变化，电阻应变式传感器通常采用桥式电路进行测量。

桥式电路由四个电阻组成，其中两个电阻为应变片，另外两个电阻为补偿电阻。

当应变片受到力或压力作用时，其电阻值发生变化，从而使桥路出现失衡，产生输出信号。

2.4 输出信号电阻应变式传感器的输出信号通常为电压信号。

输出信号的大小和方向取决于桥路失衡的程度和方向，可以通过增益电路和滤波电路进行信号处理和放大。

3. 应用电阻应变式传感器广泛应用于力学实验、工业自动化、航空航天等领域。

四种压力传感器的基本工作原理及特点一：电阻应变式传感器1 1电阻应变式传感器定义被测的动态压力作用在弹性敏感元件上，使它产生变形，在其变形的部位粘贴有电阻应变片，电阻应变片感受动态压力的变化，按这种原理设计的传感器称为电阻应变式压力传感器。

1.2 电阻应变式传感器的工作原理电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片。

箔式应变片是以厚度为0.002——0.008mm的金属箔片作为敏感栅材料，，箔栅宽度为0.003——0.008mm。

丝式应变片是由一根具有高电阻系数的电阻丝(直径0．015--0．05mm)，平行地排成栅形(一般2——40条)，电阻值60——200 ?，通常为120 ?，牢贴在薄纸片上，电阻纸两端焊有引出线，表面覆一层薄纸，即制成了纸基的电阻丝式应变片。

测量时，用特制的胶水将金属电阻应变片粘贴于待测的弹性敏感元件表面上，弹性敏感元件随着动态压力而产生变形时，电阻片也跟随变形。

如下图所示。

B为栅宽，L为基长。

材料的电阻变化率由下式决定：R Ad d d（1）R A式中；R—材料电阻由材料力学知识得；[(12)(12)]dRR C K (2)K —金属电阻应变片的敏感度系数式中K 对于确定购金属材料在一定的范围内为一常数，将微分dR 、dL 改写成增量ΔR 、ΔL,可得RLK K R L (3) 由式(2)可知，当弹性敏感元件受到动态压力作用后随之产生相应的变形ε,而形应变值可由丝式应变片或箔式应变片测出，从而得到了ΔR 的变化，也就得到了动态压力的变化，基于这种应变效应的原理实现了动态压力的测量。

1.3电阻应变式传感器的分类及特点测低压用的膜片式压力传感器常用的电阻应变式压力传感器包括测中压用的膜片——应变筒式压力传感器测高压用的应变筒式压力传感器1.3.1膜片——应变筒式压力传感器的特点该传感器的特点是具有较高的强度和抗冲击稳定性，具有优良的静态特性、动态特性和较高的自震频率，可达30khz 以上，测量的上限压力可达到9.6mp a 。

电阻应变式传感器构造解析电阻应变式传感器是一种常见的传感器类型，用于测量物体的应变情况。

它通过测量电阻的变化来间接测量物体的应变或变形。

1. 什么是电阻应变式传感器？电阻应变式传感器由一个弹性体和一个电阻网格组成。

当受力施加在弹性体上时，弹性体会发生形变，导致电阻网格的阻值发生变化。

这个变化可以被测量，并转换为相应的电信号。

这种传感器可以测量应变、压力、重量、位移等各种物理量。

2. 电阻应变式传感器的构造电阻应变式传感器的主要构造包括弹性体和电阻网格。

弹性体通常使用金属箔片、电阻栅膜或电阻线成型。

电阻网格是由敏感电阻组成的，它们的连接形式可以是全桥、半桥或四电阻桥。

这些部件通常安装在一个封装盒内。

3. 电阻应变式传感器的工作原理当外力作用于弹性体上时，会导致弹性体发生应变或变形。

这些应变或变形会导致电阻网格阻值的变化。

一般来说，应变增加会导致电阻增加，而应变减少则导致电阻减小。

通过测量电阻的变化，我们可以推断出物体的应变情况。

4. 电阻应变式传感器的应用电阻应变式传感器广泛应用于各种领域，包括机械工程、土木工程、航空航天、汽车工程等。

在机械工程中，它们可以用于测量材料的应变强度和应力分布。

在汽车工程中，它们可以用于测量车身的应变，评估车辆的结构强度。

5. 电阻应变式传感器的优缺点电阻应变式传感器具有一些优点，例如简单、成本低、易于测量和安装，同时具有一定的线性性和灵敏度。

然而，它们也有一些缺点，如易受温度和湿度的影响，对外界干扰比较敏感。

总结与回顾：电阻应变式传感器是一种常见的传感器类型，通过测量电阻的变化来间接测量物体的应变或变形。

它由弹性体和电阻网格组成，利用弹性体的形变引起电阻的变化。

电阻应变式传感器广泛应用于机械工程、土木工程、航空航天、汽车工程等领域。

尽管它们有一些优点，但也需要注意温度和湿度的影响，并对可能的干扰信号保持警惕。

个人观点与理解：作为电阻应变式传感器，它在工程和科学领域中起着举足轻重的作用。

第二章 电阻应变式传感器第一节 电阻应变式传感器概述电阻应变式传感器是利用金属的电阻应变效应制造的一种测量微小变化量（机械）的传感器。

将电阻应变片粘接到各种弹性敏感元件上，可构成测量力、压力、力矩、位移、加速度等各种参数的电阻应变式传感器。

它是目前用于测量力、力矩、压力、加速度、重量等参数最广泛的传感器之一。

虽然新型传感器不断出现，为测量技术开拓了新的领域。

但是，由于电阻应变测试技术具有以下独特优点，可以预见在今后它仍将是一种主要的测试手段。

(1) 这类传感器结构简单，使用方便，性能稳定、可靠；(2) 易于实现测试过程自动化和多点同步测量、远距测量和遥测；(3) 灵敏度高，测量速度快，适合静态、动态测量；(4) 可以测量各种物理量。

因此在航空航天、机械、化工、交通、建筑、医学、汽车工业等领域有很广的应用。

电阻应变式传感器由弹性敏感元件与电阻应变片构成。

弹性敏感元件在感受被测量时将产生变形，其表面产生应变。

而粘结在弹性敏感元件表面上的电阻应变片将随着弹性敏感元件产生应变，因此，电阻应变片的电阻值也产生相应的变化。

这样，通过测量电阻应变片的电阻值变化，就可以确定被测量的大小了。

弹性敏感元件的作用就是传感器组成中的敏感元件，要根据被测参数来设计或选择它的结构形式。

电阻应变片的作用就是传感器中的转换元件，是电阻应变式传感器的核心元件。

电阻应变式传感器的基本原理是将被测量的变化转换成传感器元件电阻值的变化，再经过转换电路变成电信号输出。

其类型很多，常用来测量力、压力、位移、应变、扭矩、加速度等，是目前使用最广泛的传感器之一。

第二节 电阻应变片一 材料的应变效应导电材料的电阻与材料的电阻率、几何尺寸(长度与截面积)有关，在外力作用下发生机械变形，引起该导电材料的电阻值发生变化，这种现象称为电阻应变效应。

设有一段长为l ，截面积为A ，电阻率为ρ的导体(如金属丝)，它在未受外力时的原始电阻为：A l R ρ==2r l πρ (2-1)式中 ρ—— 电阻丝的电阻率，单位为Ω.m ；l ——电阻丝的长度，单位为m ；A ——电阻丝截面积，单位为m 2；当金属丝在轴向外力F 作用下，而被拉伸(或压缩)时，其l 、A 和ρ均发生变化，如图2-1所示，因而导体的电阻随之发生变化。
