MATLAB绘图进阶句柄

【转】matlab图形句柄详解（⼀）在matlab中,每⼀个对象都有⼀个数字来标识,叫做句柄.当每次创建⼀个对象时,matlab就为它建⽴⼀个唯⼀的句柄，句柄中包含有该对象的相关信息参数，可以在后续程序中进⾏操作，改变其中的参数，以便达到不同的效果。

例如：gcf 是返回当前被激活的窗⼝的句柄。

你可以认为它就指代当前窗⼝。

figure(gcf)打开这个窗⼝。

句柄式图形常⽤函数：所有对象都有属性来定义它们的特征，正是通过设定这些属性来修正图形显⽰的⽅式。

尽管许多属性所有的对象都有，但与每⼀种对象类型（⽐如坐标轴，线，曲⾯）相关的属性列表都是独⼀⽆⼆的。

对象属性可包括诸如对象的位置、颜⾊、类型、⽗对象、⼦对象及其它内容。

每⼀个不同对象都有和它相关的属性，可以改变这些属性⽽不影响同类型的其他对象。

和每⼀种对象类型(图形，坐标轴，线，⽂本，曲⾯，补⽚和图象)相关的完整的属性列表在本章的后⾯给出。

对象属性包括属性名和与它们相联关的值。

属性名是字符串，它们通常按混合格式显⽰，每个词的开头字母⼤写，⽐如：’ LineStyle ‘ 。

但是，MATLAB识别⼀个属性时是不分⼤⼩写的。

另外，只要⽤⾜够多的字符来唯⼀地辨识⼀个属性名即可。

例如，坐标轴对象中的位置属性可以⽤ ‘ Position ‘， ‘ position ‘ ，甚⾄是 ‘ pos ‘来调⽤。

当建⽴⼀个对象时，它⽤⼀组缺省属性值，该值可以⽤两种⽅法来改变：改变默认属性值⽅法1：» Hf_1=figure( ‘color’, ‘white’ )它⽤缺省的属性值建⽴⼀个新的图形窗⼝，只是背景颜⾊被设为⽩⾊⽽不是缺省的[0.8 0.8 0.8](灰⾊)。

改变默认属性值⽅法2：为了获得和改变句柄图形对象(如上⾯的Hf_1)的属性只需要两个函数:函数get返回某些对象属性的当前值。

使⽤函数get的最简单语法是get(handle, ‘ PropertyName’ )。

matlab图形句柄属性句柄式图形常用函数：（1）get（h）返回句柄值h所指定的图形对象的所有属性名称与相对应的属性值（2）a = get(h)返回由句柄值h所指定的图形对象的属性结构数组，并且该数组的字段名称就是该对象的属性名称。

（3）a = get(0,'factory')返回所有能由用户设置的属性的默认定义值。

（4）a = get(0,'FactoryObjectTypePropertyName1','FactoryObjectTypePropertyName2',...) 返回指定对象类型指定的属性值，输入参数FactoryObjectTypePropertyName为一个关键词，由字符Factory与图形对象类型（如Figure）还有属性名称（如Color）组成。

a = get(0,'factoryFigureColor')返回Figure对象的Color属性值。

（5）a = get(h,'DefaultObjectTypePropertyName1','DefaultObjectTypePropertyName1',...) 返回句柄值为h的对象指定属性的默认值。

如“DefaultFigureColor”。

（6）a = get(h,'default')列出h对象的所有属性的默认属性值（7）a = set(h)返回句柄值h所指定的图形对象的所有属性名称对应的可设置属性值，a为结构数组，存储对象的属性名称，其字段值为相对应的属性值。

属性值中用{}括起来的表示默认值。

（8）set(h,a)使用指定的属性值来设置由句柄值h所指定的对象属性，a为结构数组，其字段名称为对象的属性名称，字段值为相对应的属性值。

（9）a = set(0,'factory')返回那些用户可以设置默认值的所有对象的属性，同时显示可设置的属性值。

matlab句柄的用法Matlab 句柄的用法句柄（Handle）是Matlab 编程中一个重要的概念，它用于引用对象（Object）或数据结构（data structures）的实例。

句柄的使用可以提高代码的灵活性和可重用性，并方便对对象进行处理和修改。

本文将针对Matlab 句柄的用法进行详细讨论，一步一步地回答与句柄相关的问题。

1. 什么是句柄？在Matlab 中，句柄是指对一个对象或数据结构的引用。

与其他编程语言类似，Matlab 的变量存储的是值，但通过句柄，我们可以间接地引用和操作变量所指向的对象，而不需要直接处理变量所存储的值。

这种间接的引用方式给Matlab 中的编程带来了很大的灵活性和高级特性，使得我们可以轻松地编写面向对象的代码。

2. 如何创建句柄？在Matlab 中，我们可以使用句柄类来创建对象并获得句柄。

句柄类是一种特殊的类，它允许多个句柄引用同一个对象实例。

要创建一个对象并获得句柄，我们可以按照以下步骤进行：步骤1：定义一个句柄类首先，我们需要定义一个句柄类。

句柄类是一个继承自handle 的类。

例如，我们可以定义一个句柄类MyClass 如下：matlabclassdef MyClass < handleproperties% 在这里定义类的属性endmethods% 在这里定义类的方法endend在这个示例中，我们定义了一个名为MyClass 的句柄类，该类继承自handle 类。

我们可以在properties 中定义类的属性，在methods 中定义类的方法。

步骤2：创建对象并获得句柄接下来，我们可以通过创建对象来获得句柄，并引用该对象的实例。

我们可以使用类的构造函数来创建对象，并将其赋值给一个变量。

例如，创建一个MyClass 的对象并获得句柄的代码如下：matlabmyObject = MyClass();这样，我们就创建了一个MyClass 的对象，并将其句柄存储在myObject 变量中。

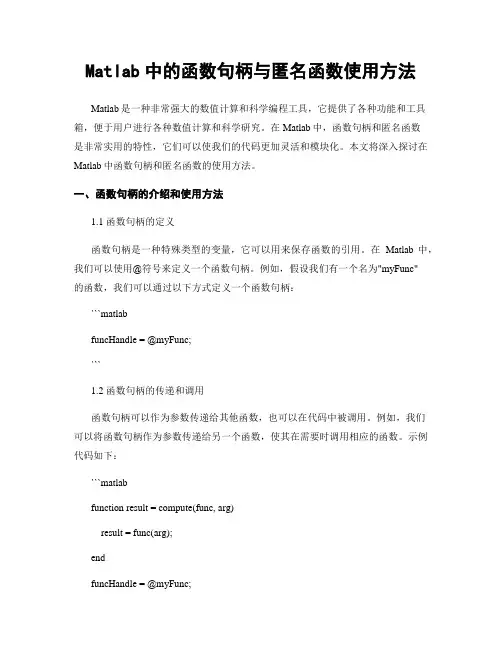

Matlab中的函数句柄与匿名函数使用方法Matlab是一种非常强大的数值计算和科学编程工具，它提供了各种功能和工具箱，便于用户进行各种数值计算和科学研究。

在Matlab中，函数句柄和匿名函数是非常实用的特性，它们可以使我们的代码更加灵活和模块化。

本文将深入探讨在Matlab中函数句柄和匿名函数的使用方法。

一、函数句柄的介绍和使用方法1.1 函数句柄的定义函数句柄是一种特殊类型的变量，它可以用来保存函数的引用。

在Matlab中，我们可以使用@符号来定义一个函数句柄。

例如，假设我们有一个名为"myFunc"的函数，我们可以通过以下方式定义一个函数句柄：```matlabfuncHandle = @myFunc;```1.2 函数句柄的传递和调用函数句柄可以作为参数传递给其他函数，也可以在代码中被调用。

例如，我们可以将函数句柄作为参数传递给另一个函数，使其在需要时调用相应的函数。

示例代码如下：```matlabfunction result = compute(func, arg)result = func(arg);endfuncHandle = @myFunc;arg = 10;output = compute(funcHandle, arg);```在上面的示例中，我们定义了一个名为"compute"的函数，它接受一个函数句柄和一个参数作为输入，并返回函数的结果。

通过传递函数句柄"funcHandle"给"compute"函数，我们可以调用"myFunc"函数并得到结果"output"。

1.3 匿名函数的介绍和使用方法匿名函数是一种在不定义独立函数的情况下创建临时函数的方法。

它可以用来快速定义简单函数，而无需命名。

在Matlab中，我们可以使用"@"符号来创建匿名函数。

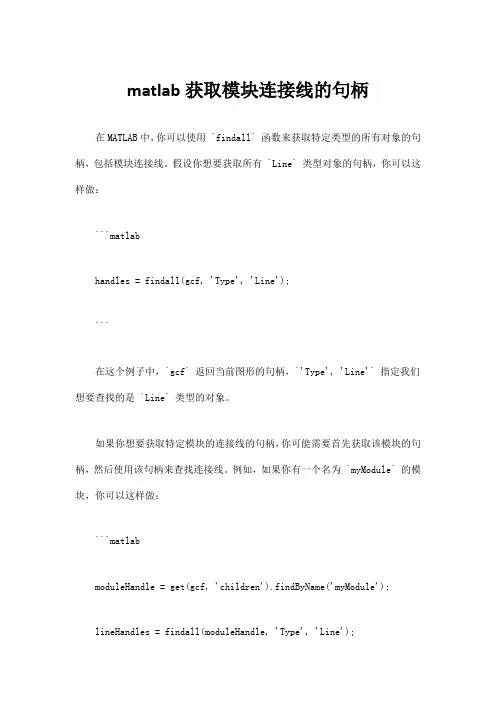

matlab获取模块连接线的句柄在MATLAB中，你可以使用 `findall` 函数来获取特定类型的所有对象的句柄，包括模块连接线。

假设你想要获取所有 `Line` 类型对象的句柄，你可以这样做：
```matlab
handles = findall(gcf, 'Type', 'Line');
```
在这个例子中，`gcf` 返回当前图形的句柄，`'Type', 'Line'` 指定我们想要查找的是 `Line` 类型的对象。

如果你想要获取特定模块的连接线的句柄，你可能需要首先获取该模块的句柄，然后使用该句柄来查找连接线。

例如，如果你有一个名为 `myModule` 的模块，你可以这样做：
```matlab
moduleHandle = get(gcf, 'children').findByName('myModule');
lineHandles = findall(moduleHandle, 'Type', 'Line');
```
在这个例子中，`get(gcf, 'children')` 返回当前图形中所有子对象的数组，然后 `findByName` 函数用来查找名为 `myModule` 的模块。

然后，我们使用 `findall` 函数和 `'Type', 'Line'` 来查找该模块中的所有连接线。

matlab legend 句柄
在MATLAB中，图例（legend）句柄是一个指向图例对象的引用，允许用户在程序中对图例进行操作。

图例句柄可以用于更改图例的
属性，如位置、字体大小、颜色等，或者在程序中动态更新图例内容。

要获取图例句柄，可以使用legend函数的输出参数，例如：
matlab.
h = legend('Plot1', 'Plot2');
这里的h就是图例的句柄。

然后可以使用h来操作图例，例如
更改位置：
matlab.
set(h, 'Location', 'NorthEast');
或者更改字体大小：
matlab.
set(h, 'FontSize', 12);
通过使用图例句柄，用户可以在程序中灵活地控制图例的外观和行为。

这对于需要自动化生成图形的程序非常有用，因为可以在不同条件下动态修改图例内容和属性。

同时，图例句柄也可以用于与其他图形对象进行交互，实现更复杂的图形操作和交互式界面设计。

希望这个回答能够帮助到你理解MATLAB中图例句柄的概念和用法。

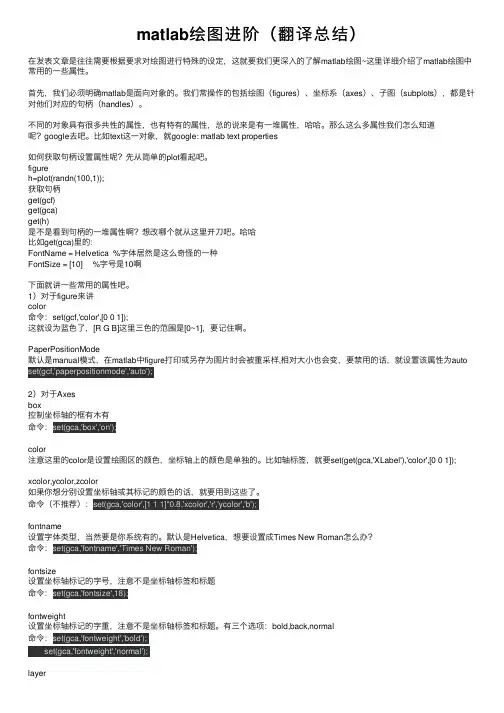

matlab绘图进阶（翻译总结）在发表⽂章是往往需要根据要求对绘图进⾏特殊的设定，这就要我们更深⼊的了解matlab绘图~这⾥详细介绍了matlab绘图中常⽤的⼀些属性。

⾸先，我们必须明确matlab是⾯向对象的。

我们常操作的包括绘图（figures）、坐标系（axes）、⼦图（subplots），都是针对他们对应的句柄（handles）。

不同的对象具有很多共性的属性，也有特有的属性，总的说来是有⼀堆属性，哈哈。

那么这么多属性我们怎么知道呢？google去吧。

⽐如text这⼀对象，就google: matlab text properties如何获取句柄设置属性呢？先从简单的plot看起吧。

figureh=plot(randn(100,1));获取句柄get(gcf)get(gca)get(h)是不是看到句柄的⼀堆属性啊？想改哪个就从这⾥开⼑吧。

哈哈⽐如get(gca)⾥的：FontName = Helvetica %字体居然是这么奇怪的⼀种FontSize = [10] %字号是10啊下⾯就讲⼀些常⽤的属性吧。

1）对于figure来讲color命令：set(gcf,'color',[0 0 1]);这就设为蓝⾊了，[R G B]这⾥三⾊的范围是[0~1]，要记住啊。

PaperPositionMode默认是manual模式，在matlab中figure打印或另存为图⽚时会被重采样,相对⼤⼩也会变，要禁⽤的话，就设置该属性为auto set(gcf,'paperpositionmode','auto');2）对于Axesbox控制坐标轴的框有⽊有命令：set(gca,'box','on');color注意这⾥的color是设置绘图区的颜⾊，坐标轴上的颜⾊是单独的。

⽐如轴标签，就要set(get(gca,'XLabel'),'color',[0 0 1]);xcolor,ycolor,zcolor如果你想分别设置坐标轴或其标记的颜⾊的话，就要⽤到这些了。
