Plot3是MATLAB中的一个函数，用于绘制三维图形。
它是MATLAB中强大且常用的绘图函数之一，可以帮助用户可视化三维数据。
本文将介绍Plot3的基本用法以及一些常见的参数和技巧。
首先，让我们来了解一下Plot3函数的基本语法。
在MATLAB中，Plot3函数的语法如下：plot3(X,Y,Z,LineSpec)其中，X、Y和Z是三维数据的坐标向量，LineSpec是可选参数，用于指定绘图的线条样式。
X、Y和Z的长度应相同，用于确定三维数据点的位置。
接下来，我们可以通过几个简单的示例来演示Plot3的使用。
假设我们有一个数据集，其中包含一组三维坐标点。
我们可以使用Plot3函数将这些点绘制出来。
例如，我们可以使用以下代码绘制一个简单的三维点图：```matlabX = [1, 2, 3, 4, 5];Y = [1, 4, 9, 16, 25];Z = [1, 8, 27, 64, 125];plot3(X, Y, Z, 'o')```上述代码中，我们定义了三个坐标向量X、Y和Z，然后使用Plot3函数将这些坐标点绘制成散点图。
'o'参数指定了散点图的样式，表示使用圆形标记。
通过这个简单的示例，我们可以看到Plot3函数可以轻松地绘制出三维数据点的图形。
除了散点图，Plot3还支持绘制其他类型的三维图形，例如线条图、曲面图等。
我们可以使用LineSpec参数来指定不同的线条样式。
例如，我们可以使用以下代码绘制一条简单的三维线条：```matlabX = [1, 2, 3, 4, 5];Y = [1, 4, 9, 16, 25];Z = [1, 8, 27, 64, 125];plot3(X, Y, Z, 'r-')```上述代码中，我们将LineSpec参数设置为'r-'，表示使用红色的实线来绘制三维线条。
通过这个示例，我们可以看到Plot3函数不仅可以绘制散点图，还可以绘制线条图。
使用matlab绘制三维图形的方法要使用MATLAB绘制三维图形，首先需要了解MATLAB中的三维绘图函数和绘图选项。
下面将介绍一些常用的绘制三维图形的方法。
1.绘制基本的三维图形要绘制基本的三维图形，可以使用以下函数：- plot3(函数：用于在三维坐标系中绘制线条。
- scatter3(函数：用于在三维坐标系中绘制散点图。
- surf(函数：用于绘制三维曲面图。
- mesh(函数：用于绘制三维网格图。
- bar3(函数：用于绘制三维条形图。
- contour3(函数：用于绘制三维等高线图。
例如，下面的代码演示了如何使用plot3(函数绘制一个三维线条图：```x = linspace(0, 2*pi, 100);y = sin(x);z = cos(x);plot3(x, y, z, 'LineWidth', 2);xlabel('X');ylabel('Y');zlabel('Z');title('3D Line Plot');```2.添加颜色和纹理在绘制三维图形时，可以使用颜色和纹理来增加图形的信息。
MATLAB 提供了一系列函数来处理颜色和纹理，如：- colormap(函数：用于设置颜色映射。
- caxis(函数：用于设置坐标轴范围。
- shading(函数：用于设置颜色插值方法。
- texturemap(函数：用于设置纹理映射方法。
例如，下面的代码展示了如何使用纹理映射来绘制一个球体：```[X, Y, Z] = sphere(50);C = colormap('jet');surface(X, Y, Z, 'FaceColor', 'texturemap', 'CData', C);axis equal;```3.绘制多个数据集要在同一张图中绘制多个数据集，可以使用hold on和hold off命令。
如何使用Matlab进行3D图形绘制1. 引言在科学研究、工程设计和数据可视化的过程中，3D图形绘制是一项非常重要的技能。
Matlab作为一种功能强大且易于上手的工具，在3D图形绘制方面有着很大的优势。
本文将介绍如何使用Matlab进行3D图形绘制，以帮助读者更好地掌握这一技术。
2. 准备工作在开始使用Matlab进行3D图形绘制之前，我们需要先进行一些准备工作。
首先，确保已经安装了Matlab软件，并且具备了一定的基本操作能力。
其次，了解Matlab的数据管理和处理方式，掌握常用的数据结构和操作方法。
最后，对于3D图形绘制的相关概念和技术有一定的了解，包括坐标系、曲线和曲面等基本概念。
3. 坐标系和坐标变换在进行3D图形绘制之前，首先需要了解坐标系的概念以及如何进行坐标变换。
Matlab中使用的3D坐标系是右手坐标系，其中x轴指向右侧，y轴指向前方，z轴指向上方。
在进行坐标变换时，可以使用Matlab提供的函数进行平移、旋转和缩放等操作，以便更好地展示3D图形。
4. 曲线绘制在Matlab中，使用函数plot3可以绘制3D曲线。
该函数的基本用法是plot3(x，y，z)，其中x、y、z分别为曲线上各点的x、y、z坐标。
可以通过对坐标点进行适当的变换和调整，绘制出各种形状和曲线。
5. 曲面绘制除了曲线，我们还可以使用Matlab绘制3D曲面。
Matlab提供了函数surf和mesh来实现曲面绘制。
函数surf绘制带有颜色的曲面，而函数mesh绘制网格型的曲面。
这两个函数的基本用法都是类似的，可以通过传入坐标点数据和数据值来绘制出曲面图像。
6. 其他3D图形效果除了曲线和曲面，我们还可以通过Matlab实现其他各种各样的3D图形效果。
例如，绘制3D散点图可以使用函数scatter3，绘制3D柱状图可以使用函数bar3，绘制3D等高线图可以使用函数contour3等。
这些函数都有类似的参数传递方式，通过调整函数参数可以实现各种个性化的效果。
MATLAB中的三维图形绘制与动画制作技巧引言MATLAB是一种强大的科学计算软件，广泛应用于工程、物理、数学等各个领域。
其中，三维图形绘制和动画制作是其功能的重要一部分。
本文将深入探讨MATLAB中三维图形绘制与动画制作的技巧，并给出一些实用的示例。
一、三维图形绘制1. 坐标系的设定在绘制三维图形之前，我们需要设定坐标系。
通过使用MATLAB的figure函数和axes函数，我们可以创建一个三维坐标系，并设置其属性，如坐标轴的范围、标签等。
2. 点的绘制在三维图形中，最基本的图元是点。
通过scatter3函数，我们可以绘制出一系列点的三维分布情况。
可以通过设置点的大小、颜色、透明度等属性，增加图像的美观性。
3. 曲线的绘制MATLAB提供了多种绘制曲线的函数，如plot3、line、quiver等。
通过这些函数，我们可以绘制各种样式的曲线，例如直线、曲线、矢量、流线等。
我们可以根据需要设置线条的样式、颜色、宽度等属性。
4. 曲面的绘制除了曲线，我们还可以绘制三维曲面。
通过函数mesh、surf和contour，我们可以绘制出具有平滑外形的曲面。
可以通过设置颜色映射和透明度等属性，使得曲面具有更加细腻的外观。
二、动画制作1. 创建动画对象要制作动画，我们需要先创建一个动画对象。
通过使用MATLAB的videoWriter函数，我们可以创建一个视频文件，并设置其参数，如帧率、分辨率等。
2. 绘制关键帧动画的核心是绘制一系列关键帧，并在每一帧之间进行插值。
通过在每一帧中修改图形对象的属性，我们可以实现对象的平移、旋转和缩放等变换。
通过MATLAB提供的getframe函数，我们可以将当前图像存储为一个帧对象。
3. 帧之间的插值在关键帧之间，我们需要进行插值，以平滑动画的过渡。
通过使用MATLAB 的linspace函数，我们可以生成两个关键帧之间的若干插值。
然后，我们可以在每个插值处更新图形对象的属性，从而实现动画效果。

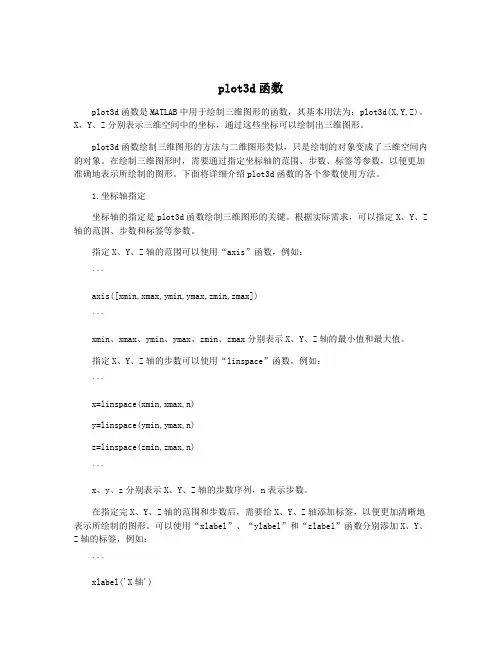

plot3d函数plot3d函数是MATLAB中用于绘制三维图形的函数，其基本用法为：plot3d(X,Y,Z)。
X、Y、Z分别表示三维空间中的坐标，通过这些坐标可以绘制出三维图形。
plot3d函数绘制三维图形的方法与二维图形类似，只是绘制的对象变成了三维空间内的对象。
在绘制三维图形时，需要通过指定坐标轴的范围、步数、标签等参数，以便更加准确地表示所绘制的图形。
下面将详细介绍plot3d函数的各个参数使用方法。
1.坐标轴指定坐标轴的指定是plot3d函数绘制三维图形的关键。
根据实际需求，可以指定X、Y、Z 轴的范围、步数和标签等参数。
指定X、Y、Z轴的范围可以使用“axis”函数，例如：```axis([xmin,xmax,ymin,ymax,zmin,zmax])```xmin、xmax、ymin、ymax、zmin、zmax分别表示X、Y、Z轴的最小值和最大值。
指定X、Y、Z轴的步数可以使用“linspace”函数，例如：```x=linspace(xmin,xmax,n)y=linspace(ymin,ymax,n)z=linspace(zmin,zmax,n)```x、y、z分别表示X、Y、Z轴的步数序列，n表示步数。
在指定完X、Y、Z轴的范围和步数后，需要给X、Y、Z轴添加标签，以便更加清晰地表示所绘制的图形。
可以使用“xlabel”、“ylabel”和“zlabel”函数分别添加X、Y、Z轴的标签，例如：```xlabel('X轴')ylabel('Y轴')zlabel('Z轴')```这样，就成功地添加了X、Y、Z轴的标签。
2.绘图参数在绘制三维图形时，需要指定各种绘图参数以达到更好的绘图效果。
常用的绘图参数包括：线型、颜色、面的透明度等等。
线型参数可以使用“linestyle”参数指定，例如：```plot3d(X,Y,Z,'-')```“-”表示绘制实线。

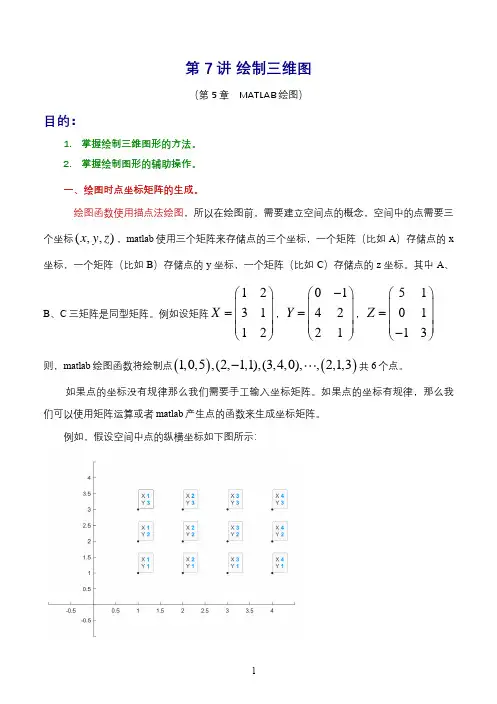

Matlab绘制三维图形例绘制三维曲线。
程序如下：t=0:pi/100:20*pi;x=sin(t);y=cos(t);z=t.*sin(t).*cos(t);plot3(x,y,z);title('Line in 3-D Space');xlabel('X');ylabel('Y');zlabel('Z');surf(x,y,z,c)：画完整曲面，将数据点所表示曲面画出。
一般情况下，x,y,z是维数相同的矩阵。
x,y是网格坐标矩阵，z是网格点上的高度矩阵，c 用于指定在不同高度下的颜色范围。
例绘制三维曲面图z=sin(x+sin(y))-x/10。
程序如下：[x,y]=meshgrid(0:0.25:4*pi); %在[0,4pi]×[0,4pi]区域生成网格坐标z=sin(x+sin(y))-x/10;mesh(x,y,z);例在xy平面内选择区域[-8,8]×[-8,8]，绘制4种三维曲面图。
程序如下：[x,y]=meshgrid(-8:0.5:8 例绘制标准三维曲面图形。
程序如下：t=0:pi/20:2*pi;[x,y,z]= cylinder(2+sin(t),30);subplot(2,2,1);surf(x,y,z);subplot(2,2,2);[x,y,z]=sphere;surf(x,y,z);subplot(2,1,2);[x,y,z]=peaks(30);surf(x,y,z);其他三维图形例绘制三维图形：(1) 绘制魔方阵的三维条形图。
