Matlab GUI绘图

在Matlab中使用GUI设计用户界面引言Graphical User Interface (GUI) 是现代计算机软件中常用的一种类型用户界面，它通过图形化的形式提供了直观、易用的操作方式。

Matlab作为一种功能强大的数值计算软件，也提供了丰富的GUI设计工具，使得用户可以通过简单的拖拽和设置，快速地创建出美观实用的用户界面。

本文将介绍在Matlab中使用GUI设计用户界面的基本原理和步骤，并结合实例演示具体操作。

一、Matlab中的GUI设计工具Matlab提供了几种常用的GUI设计工具，包括GUIDE（GUI Development Environment）和App Designer。

GUIDE是Matlab较早期的一个GUI设计工具，提供了可视化的编辑界面，方便用户进行界面布局和交互事件的设置。

而App Designer是Matlab较新推出的GUI设计工具，相比GUIDE具有更加丰富的功能和更好的可视化编辑体验。

在本文中，我们将以App Designer为例来介绍Matlab中的GUI设计过程。

二、创建GUI应用程序在Matlab的主界面中，点击"APPS"菜单，选择"App Designer"打开App Designer界面，然后点击"Create App"按钮创建一个新的GUI应用程序。

在弹出的对话框中输入应用程序的名称并设置保存位置，点击"Create"按钮即可创建一个空的GUI应用程序。

三、设计用户界面在App Designer中，可以通过拖拽和调整控件来设计用户界面。

常用的控件包括按钮、文本框、下拉菜单、滑块等，用户可以根据需求自由选择和排列这些控件。

同时，还可以设置控件的属性，如大小、颜色、字体等，以及添加交互事件，如按下按钮后执行的操作。

四、设置控件属性和交互事件在设计好用户界面后，需要为每个控件设置相应的属性和交互事件。

(1)利用Matlab的图形用户界面（GUI）功能，设计并实现实验主界面；(2) 实现在“符号计算”图形用户界面中的各项符号计算功能，如实现Matlab的求极限、求导、求不定积分与定积分、级数求和、方程组的符号求解、常微分方程的符号求解等符号计算；(3) 利用Matlab的二维、三维绘图功能，实现图形用户界面（GUI）中的部分符号计算的可视化，即给出符号计算实例的同时实现该实例的图形化描述。

如下图给出了一个简单的GUI界面，学生可以参考如下图设计出自己的GUI界面。

程序如下：hf=figure('Position',[200,200,700,500],...'Name','信计08（2）班阿卜杜热黑木20080803417', ...'NumberTitle','off','MenuBar','none');uicontrol(hf,'Style','Frame','Position',[0,0.15,0.45,1],...'Units','normalized','Back',[0,1,1]);COMM1=['n=str2num(get(he1,''String''));', ...%求导连接'b=sym(get(he7,''String''));',...'dec=diff(b,n);', ...'set(he8,''string'',char(dec));'];COMM2=['a=str2num(get(he2,''String''));', ...%求极限连接'f=sym(get(he7,''String''));',...'lim=limit(f,a);', ...'set(he8,''string'',char(lim));'];COMM3=['g=sym(get(he7,''String''));',... %不定积分连接'int_1=int(g);', ...'set(he8,''string'',char(int_1));'];COMM4=['a=str2num(get(he3,''String''));', ... %级数求和连接'b=str2num(get(he5,''String''));', ...'f=sym(get(he7,''String''));',...'sum_1=symsum(f,a,b);', ...'set(he8,''string'',char(sum_1));'];COMM5=['a=str2num(get(he4,''String''));', ... %定积分连接'b=str2num(get(he6,''String''));', ...'f=sym(get(he7,''String''));',...'int_2=int(f,a,b);', ...'set(he8,''string'',char(int_2));'];COMM6=['f=get(he7,''String'');',...'dsolve_1=dsolve(f,''x'');', ...'set(he8,''string'',char(dsolve_1));'];COMM7=['f=get(he7,''String'');',...'ezplot(f);'];COMM8=['g=get(he8,''String'');',...'ezplot(g);'];uicontrol(hf,'Style','Push','Position',[0.02,0.9,0.11,0.06],...'String','求导','Units','normalized','Call',COMM1); uicontrol(hf,'Style','Text','Position',[0.17,0.85,0.08,0.1],...'Units','normalized','Horizontal','center',...'String','阶数','Back',[0,1,1]);he1=uicontrol(hf,'Style','Edit','Position',[0.25,0.9,0.15,0.06],...'Units','normalized','Back',[0,1,0]);uicontrol(hf,'Style','Push','Position',[0.02,0.72,0.13,0.06],...'String','求极限','Units','normalized','Call',COMM2);uicontrol(hf,'Style','Text','Position',[0.17,0.67,0.08,0.1],...'Units','normalized','Horizontal','center',...'String','极限点','Back',[0,1,1]);he2=uicontrol(hf,'Style','Edit','Position',[0.25,0.72,0.15,0.06],...'Units','normalized','Back',[0,1,0]);uicontrol(hf,'Style','Push','Position',[0.02,0.58,0.13,0.06],...'String','不定积分','Units','normalized','Call',COMM3);uicontrol(hf,'Style','Push','Position',[0.02,0.45,0.13,0.06],...'String','级数求和','Units','normalized','Call',COMM4);uicontrol(hf,'Style','Text','Position',[0.31,0.44,0.06,0.06],...'Units','normalized','Horizontal','center',...'String','上限','Back',[0,1,1]);he5=uicontrol(hf,'Style','Edit','Position',[0.38,0.45,0.06,0.06],...'Units','normalized','Back',[0,1,0]);uicontrol(hf,'Style','Text','Position',[0.17,0.44,0.06,0.06],...'Units','normalized','Horizontal','center',...'String','下限','Back',[0,1,1]);he3=uicontrol(hf,'Style','Edit','Position',[0.24,0.45,0.06,0.06],...'Units','normalized','Back',[0,1,0]);uicontrol(hf,'Style','Push','Position',[0.02,0.32,0.13,0.06],...'String','求定积分','Units','normalized','Call',COMM5);uicontrol(hf,'Style','Text','Position',[0.31,0.31,0.06,0.06],...'Units','normalized','Horizontal','center',...'String','上限','Back',[0,1,1]);he6=uicontrol(hf,'Style','Edit','Position',[0.38,0.32,0.06,0.06],...'Units','normalized','Back',[0,1,0]);uicontrol(hf,'Style','Text','Position',[0.17,0.3,0.08,0.06],...'Units','normalized','Horizontal','center',...'String','下限','Back',[0,1,1]);he4=uicontrol(hf,'Style','Edit','Position',[0.24,0.32,0.06,0.06],...'Units','normalized','Back',[0,1,0]);uicontrol(hf,'Style','Push','Position',[0.02,0.2,0.16,0.06],...'String','解微分方程','Units','normalized','Call',COMM6);uicontrol(hf,'Style','text','Position',[0.48,0.9,0.13,0.06],...'String','原函数','Units','normalized');he7=uicontrol(hf,'Style','edit','Position',[0.65,0.9,0.30,0.06],...'String','','Units','normalized','Back',[0,1,0]);uicontrol(hf,'Style','text','Position',[0.48,0.77,0.13,0.06],...'String','结果函数','Units','normalized');he8=uicontrol(hf,'Style','text','Position',[0.65,0.77,0.30,0.06],...'String','','Units','normalized','Back',[0,1,0]);h_axes=axes('position',[0.55,0.2,0.4,0.5]);uicontrol(hf,'Style','push','Position',[0.58,0.02,0.13,0.06],...'String','初始绘图','Units','normalized','call',COMM7);uicontrol(hf,'Style','push','Position',[0.80,0.02,0.13,0.06],...'String','结果绘图','Units','normalized','call',COMM8);uicontrol(hf,'Style','Push','Position',[0.02,0.02,0.08,0.06],...'String','退出','Units','normalized','Call', 'close');。

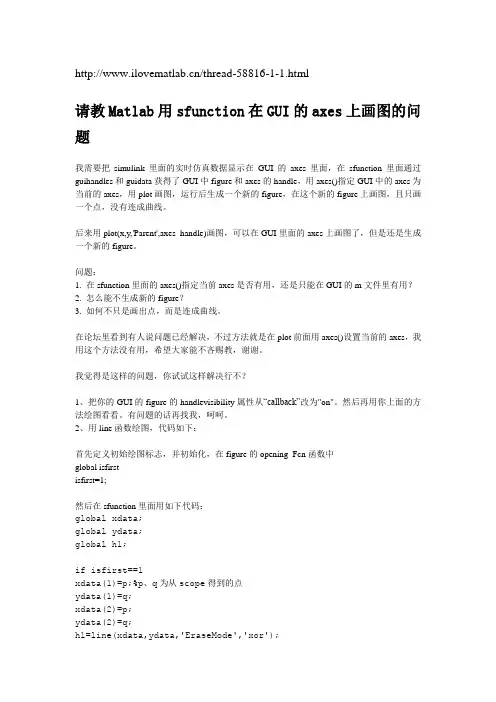

/thread-58816-1-1.html请教Matlab用sfunction在GUI的axes上画图的问题我需要把simulink里面的实时仿真数据显示在GUI的axes里面，在sfunction里面通过guihandles和guidata获得了GUI中figure和axes的handle，用axes()指定GUI中的axes为当前的axes，用plot画图，运行后生成一个新的figure，在这个新的figure上画图，且只画一个点，没有连成曲线。

后来用plot(x,y,'Parent',axes_handle)画图，可以在GUI里面的axes上画图了，但是还是生成一个新的figure。

问题：1. 在sfunction里面的axes()指定当前axes是否有用，还是只能在GUI的m文件里有用？2. 怎么能不生成新的figure？3. 如何不只是画出点，而是连成曲线。

在论坛里看到有人说问题已经解决，不过方法就是在plot前面用axes()设置当前的axes，我用这个方法没有用，希望大家能不吝赐教，谢谢。

我觉得是这样的问题，你试试这样解决行不？1、把你的GUI的figure的handlevisibility属性从“callback”改为"on"。

然后再用你上面的方法绘图看看。

有问题的话再找我，呵呵。

2、用line函数绘图，代码如下：首先定义初始绘图标志，并初始化，在figure的opening_Fcn函数中global isfirstisfirst=1;然后在sfunction里面用如下代码：global xdata;global ydata;global h1;if isfirst==1xdata(1)=p;%p、q为从scope得到的点ydata(1)=q;xdata(2)=p;ydata(2)=q;h1=line(xdata,ydata,'EraseMode','xor');isfirst=0;endif isfirst==0xdata(2)=p;ydata(2)=q;set(h1,'xdata',xdata,'ydata',ydata); end。

MATLAB的计算可视化和GUI设计一、实验目的和要求（1）熟练掌握MA TLAB二维曲线的绘制（2）熟练掌握图形的修饰（3）掌握三维图形的绘制（4）熟练掌握各种特殊图形的绘制（5）掌握句柄图形的概念（6）掌握GUI设计二、内容和步骤（1）绘制二维曲线plot命令是MA TLAB中用来绘制二维曲线的1个常用命令。

>>subplot(221)>>x1=0:0.1:2*pi;>>y1=sin(x1);>>plot(x1,y1)以上命令是把图形窗口分割成两行两列，在窗口1绘制y=sin（x）的曲线；>>subplot(222)>>x2=peaks;>>plot(x2)在窗口2中绘制49*49的矩阵x2的曲线；>>subplot(223)>>x3=[1 2 3];>>y3=[1 2 3;4 5 6];>>plot(x3,y3)在窗口3中绘制x，y的混合曲线；>>x4=[1 1 1;2 2 2];>>y4=[1 3 7;5 9 6];>>z=x4+i*y4;>>plot(z)在窗口4中绘制复向量的曲线。

如下图所示：在窗口2中添加图形的网格并添加文字“x2曲线”>>subplot(222)>>hidden off>>subplot(222)>>grid on>>title('x2曲线')在窗口1中增加y=cos(x)曲线，并用两种不同的线型来表示y=sin(x)和y=cos(x) >>plot(x1,y1,’.’)>>hold on>>y=cos(x1);>>plot(x1,y,’o’)>>legend('sin(x)','cos(x)',4) %添加图例>>xlabel('x') %横坐标轴名>>ylabel('y') %纵坐标轴名在窗口2中改变坐标比例，并去掉坐标框>>axis([0,50,-5,5])>>box off（2）绘制三维图形在MA TLAB中，用来绘制三维图形的命令是plot3，它的使用格式与二维绘图的plot命令相似。

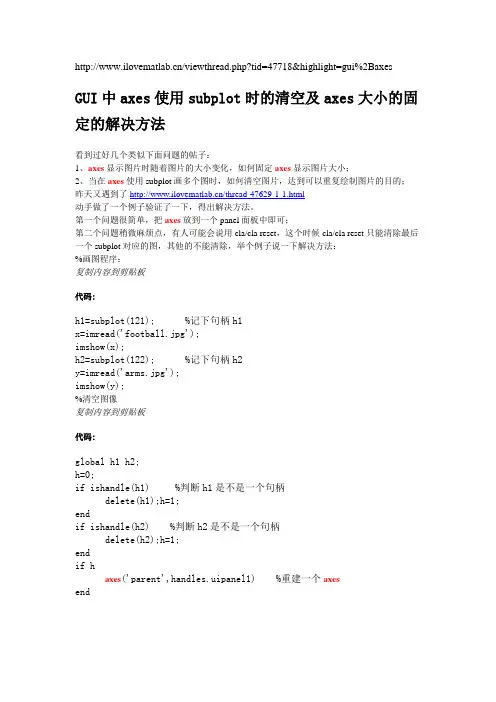

/viewthread.php?tid=47718&highlight=gui%2Baxes GUI中axes使用subplot时的清空及axes大小的固定的解决方法
看到过好几个类似下面问题的帖子：
1、axes显示图片时随着图片的大小变化，如何固定axes显示图片大小；
2、当在axes使用subplot画多个图时，如何清空图片，达到可以重复绘制图片的目的；昨天又遇到了/thread-47629-1-1.html
动手做了一个例子验证了一下，得出解决方法。

第一个问题很简单，把axes放到一个panel面板中即可；
第二个问题稍微麻烦点，有人可能会说用cla/cla reset，这个时候cla/cla reset只能清除最后一个subplot对应的图，其他的不能清除，举个例子说一下解决方法：
%画图程序：
复制内容到剪贴板
代码:
h1=subplot(121); %记下句柄h1
x=imread('football.jpg');
imshow(x);
h2=subplot(122); %记下句柄h2
y=imread('arms.jpg');
imshow(y);
%清空图像
复制内容到剪贴板
代码:
global h1 h2;
h=0;
if ishandle(h1) %判断h1是不是一个句柄
delete(h1);h=1;
end
if ishandle(h2) %判断h2是不是一个句柄
delete(h2);h=1;
end
if h
axes('parent',handles.uipanel1) %重建一个axes
end。

(1 利用Matlab 的图形用户界面（GUI ）功能，设计与实现实验主界面；(2 实现在“数值计算”图形用户界面中的各项数值计算，如实现Matlab 的线性方程组的求解、数据统计与分析、数值插值、曲线拟合、常微分方程的数值求解等数值计算；(3 利用Matlab 的二维、三维绘图功能，实现图形用户界面（GUI ）中的数值计算的可视化，即给出数值计算实例的同时实现该实例的图形化描述。

如下图给出了一个简单的GUI 界面，学生可以参考如下图设计出自己的GUI 界面。

figure('Color' ,[1,1,1],'Position' ,[100,100,700,600],...'Name' , '' , ...'NumberTitle' , 'off' , 'MenuBar' , 'none' ;uicontrol('Style' , 'Frame' , 'Position' ,[0,0.08,0.45,1],...'Units' , 'normalized' , 'Back' ,[0,1,1];XIANQIU=['a=str2num(get(xishu,''String'';', ...'b=str2num(get(changshu,''String'';', ...'b=b'';x=a\b;', ...'set(jieguo,''string'',x;'];uicontrol('Style' , 'Push' , 'Position' ,[0.02,0.92,0.20,0.06],...'String' , 'ÏßÐÔ·½³Ì×éÇó½â', 'Units' , 'normalized' , 'Call' ,XIANQIU;uicontrol('Style' , 'Text' , 'Position' ,[0.01,0.83,0.1,0.05],... 'Units' , 'normalized' , 'Horizontal' , 'center' , ...'String' , 'ϵÊý¾ØÕó', 'Back' ,[0,1,1];xishu=uicontrol('Style' , 'Edit' , 'Position' ,[0.16,0.83,0.25,0.06],... 'Units' ,'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Text' , 'Position' ,[0.01,0.72,0.1,0.05],... 'Units' , 'normalized' , 'Horizontal' , 'center' , ...'String' , '³£ÊýÏî¾ØÕó', 'Back' ,[0,1,1];changshu=uicontrol('Style' , 'Edit' , 'Position' ,[0.16,0.72,0.25,0.06],.. .'Units' , 'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Push' , 'Position' ,[0.02,0.63,0.20,0.06],... 'String' ,'Êýֵͳ¼ÆÓë·ÖÎö';uicontrol('Style' , 'Text' , 'Position' ,[0.23,0.63,0.2,0.05],... 'Units' , 'normalized' , 'Horizontal' , 'center' , ...'String' , 'ÔÚϵÊý¾ØÕóÊäÈë¿òÖÐÊäÈëÒª·ÖÎöµÄ¾ØÕó', 'Back' ,[0,1,1];uicontrol('Style' , 'Push' , 'Position' ,[0.06,0.55,0.1,0.05],... 'String' , 'ÊýÖµ²åÖµ';uicontrol('Style' , 'Push' , 'Position' ,[0.22,0.55,0.1,0.05],... 'String' , 'ÇúÏßÄâºÏ';uicontrol('Style' , 'Text' , 'Position' ,[0.005,0.45,0.05,0.05],... 'Units' , 'normalized' , 'Horizontal' , 'center' , ...'String' , 'X' , 'Back' ,[0,1,1];chazhi=uicontrol('Style' , 'Edit' , 'Position' ,[0.05,0.45,0.15,0.06],... 'Units' ,'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Text' , 'Position' ,[0.2,0.45,0.05,0.05],... 'Units' , 'normalized' , 'Horizontal' , 'center' , ...'String' , 'Y' , 'Back' ,[0,1,1];nihe=uicontrol('Style' , 'Edit' , 'Position' ,[0.25,0.45,0.15,0.06],... 'Units' ,'normalized' , 'Back' ,[0,1,0];XIANXING=['s=(get(changwei,''String'';', ...'c=(get(tiaojian,''String'';', ...'c_f=dsolve(''s'',''b'',''x'';', ...'set(jieguo,''string'',char(c_f;'];uicontrol('Style' , 'Push' , 'Position' ,[0.02,0.35,0.25,0.06],...'String' , '³£Î¢·Ö·½³ÌÊýÖµÇó½â', 'Units' , 'normalized' , 'Call' ,XIANXING;chengwei=uicontrol('Style' , 'Edit' , 'Position' ,[0.16,0.25,0.25,0.06],.. .'Units' , 'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Text' , 'Position' ,[0.01,0.25,0.1,0.05],... 'Units' , 'normalized' ,'Horizontal' , 'center' , ...'String' , '΢·Ö·½³Ì', 'Back' ,[0,1,1];tiaojian=uicontrol('Style' , 'Edit' , 'Position' ,[0.16,0.15,0.25,0.06],.. .'Units' , 'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Text' , 'Position' ,[0.01,0.15,0.1,0.05],... 'Units' , 'normalized' ,'Horizontal' , 'center' , ...'String' , '³õÖµÌõ¼þ', 'Back' ,[0,1,1];h_axes=axes('position' ,[0.5,0.15,0.4,0.4];jieguo=uicontrol('Style' , 'text' , 'Position' ,[0.5,0.6,0.45,0.25],... 'Units' , 'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Text' , 'Position' ,[0.6,0.85,0.3,0.1],... 'Units' , 'normalized' ,'Horizontal' , 'center' , ...'String' , '½á¹û', 'Back' ,[1,1,1],'FontSize' ,35;uicontrol('Style' , 'Push' , 'Position' ,[0.018,0.02,0.08,0.05],... 'String' , 'Í˳ö', 'Units' , 'normalized' , 'Call' , 'close' ;uicontrol('Style' , 'Push' , 'Position' ,[0.65,0.025,0.08,0.05],...'String' , '°¡Êµ´òʵ', 'Units' , 'normalized' , 'Call' , '»æͼº¯Êý°´Å¥';。

matlab使⽤GUI的Axes控件读取图⽚或绘制曲线近期准备把⼀些之前在matlab上仿真的程序做成GUI便于后续的使⽤，因此⼜研究了⼀下GUI的使⽤，之前⽤GUI做过⼀个⼩⼯具，不过没有整理相关的内容，因此这次在制作GUI的过程中把⼀些常⽤的控件的使⽤进⾏简单的讲解。

在matlab程序中常常会⽤plot函数绘制⼀些图像⽤于分析，在GUI中⾃然也要充分利⽤图像显⽰的控件，达到更加直观的演⽰效果。

⾸先建⽴⼀个空的GUI⽂件，进⼊gui编辑界⾯，下图中左侧菜单栏⾥坐标图样的控件就是axes控件选中axes控件后在空⽩界⾯中左键进⾏拖拽即可得到⼀个空⽩的axes1。

为了在axes⾥⾯画点东西，添加⼀个按钮⽤于产⽣触发事件，当然也可以选择打开gui时显⽰或是其他的事件触发时显⽰。

右键按钮后，菜单中在查看回调选项⾥找到callback，点击后进⼊matlab编辑器界⾯，下⾯写⼀个简单的触发事件，显⽰⼀个正弦波信号，这⾥我们先使⽤axes函数选择⽤来显⽰的控件，然后和普通的matlab⼀样plot即可。

function pushbutton1_Callback(hObject, eventdata, handles)% hObject handle to pushbutton1 (see GCBO)% eventdata reserved - to be defined in a future version of MATLAB% handles structure with handles and user data (see GUIDATA)t=0:0.01:1;axes(handles.axes1)plot(sin(50.*t)) 写好我们想显⽰的内容后保存m⽂件在gui编辑界⾯点击绿⾊箭头运⾏后，产⽣我们刚刚做好的gui界⾯。

点击按钮即可得到刚才我们写的触发函数的输出结果。

在Matlab中使用GUI工具箱进行界面设计Matlab是一款功能强大的科学计算软件，它不仅可以进行数值计算和数据分析，还提供了用于图形用户界面（Graphical User Interface，简称GUI）的工具箱。

通过GUI工具箱，用户可以设计出直观、易用的界面，方便自己和他人使用和操作自己编写的程序。

GUI工具箱提供了丰富的可视化组件，如按钮、文本框、下拉菜单等，以及一系列的回调函数，使得在Matlab环境中进行GUI设计变得相对简单。

下面我将简单介绍一下在Matlab中使用GUI工具箱进行界面设计的流程和常用技巧。

首先，打开Matlab软件，创建一个新的GUI应用程序。

在Matlab命令窗口中输入"guide"命令，即可打开GUI编辑器。

在GUI编辑器中，可以选择默认的空白界面或基于模板的预设界面进行设计。

在设计界面之前，需要明确自己的需求和设计目标。

例如，设计一个简单的计算器界面，包含输入框、按钮和显示框等组件。

接下来，可以通过拖拽和放置组件等方式来设计界面。

在GUI编辑器的左侧可以看到工具箱，其中包含了各种可用的界面组件。

不同组件有不同的属性，可以通过调整属性值来实现个性化的设计。

例如，我们可以在界面上放置一个输入框组件，用于用户输入计算器的操作数。

在属性编辑器中，可以设置输入框的位置、大小、默认值等属性。

同样地，我们可以在界面上放置一个按钮组件，用于用户点击进行计算。

在属性编辑器中，可以设置按钮的文本、位置、大小等属性。

在设计完界面之后，需要为按钮组件添加回调函数，以响应用户的操作。

回调函数是一种特殊的函数，当用户与界面交互时会被调用。

回调函数可以通过访问界面上的组件来获取用户输入的数据，并进行相应的计算和操作。

在Matlab中，可以通过编辑按钮的"Callback"属性来设置回调函数。

例如，我们可以为计算按钮添加如下的回调函数：function calculateButton_Callback(hObject, eventdata, handles)operand = str2double(get(handles.inputBox, 'String'));result = calculate(operand);set(handles.outputBox, 'String', num2str(result));上述回调函数中，首先通过获取输入框组件的字符串，将用户输入的操作数转换为浮点数。

设计一个用户图形界面，完成以下基本功能：添加两个输入框，用来输入下图典型二阶系统的阻尼比和无阻尼自然频率。

根据所输入的值不同，通过下拉列表选择绘制该二阶系统的四种分析图（在四个不同的坐标系中绘制）：单位阶跃响应图（在该图上显示该二阶系统的三个性能指标的值：超调量、调节时间、峰值时间）、根轨迹图、乃奎斯特图和波特图（在该图上显示该系统的幅值裕度和相角裕度的值）。

PS：可对图形界面进行个性化设计并添加更为丰富的功能。

将文档后边程序复制到m文本里，并下载gui界面，放到一个文件夹里，将MATLAB的工作目录指定到该文件夹。

地址如下：运行m文本。

在阻尼比和无阻尼自然频率的文本框里输入相应的值，在下拉菜单里选择相应的曲线类型，再点击绘制，则可以在图表中显示对应的曲线，点击退出则关闭图形界面。

例如输入阻尼比1，无阻尼自然频率输入2，点击根轨迹图，则显示如图的曲线。

的曲线。

点击奈奎斯特图则，显示如下：点击波特图则显示如下：程序代码如下：function varargout = lastwork(varargin)gui_Singleton = 1;gui_State = struct('gui_Name', mfilename, ...'gui_Singleton', gui_Singleton, ...'gui_OpeningFcn', @lastwork_OpeningFcn, ...'gui_OutputFcn', @lastwork_OutputFcn, ...'gui_LayoutFcn', [] , ...'gui_Callback', []);if nargin && ischar(varargin{1})gui_State.gui_Callback = str2func(varargin{1});endif nargout[varargout{1:nargout}] = gui_mainfcn(gui_State, varargin{:}); elsegui_mainfcn(gui_State, varargin{:});endfunction lastwork_OpeningFcn(hObject, eventdata, handles, varargin) handles.output = hObject;guidata(hObject, handles);function varargout = lastwork_OutputFcn(hObject, eventdata, handles) varargout{1} = handles.output;function pushbutton1_Callback(hObject, eventdata, handles)clc;a = str2num(get(handles.edit1,'string'));b = str2num(get(handles.edit3,'string'));num=[b*b];den1=[1 2*a*b b*b] ;t = 0:0.005:5;sys1=tf(num, den1);c = get(handles.popupmenu1,'value');switch ccase 1X =step(sys1,t);plot(t,X,'r','linewidth',2);[y,x,t]= step(sys1,t);[ymax,tp]=max(y);fengzhi_time = (tp - 1)*0.005;chaotiaoliang = (ymax-1)/1*100;max_overshoot=ymax-1 ;r=1;while r<=length(y)&& y(r)<1.0001r=r+1;endshangshen_time = (r-1)*0.005;s=1001;while y(s)>0.98&&y(s)<1.02s=s-1;endtiaojie_time=(s-1)*0.005 ;fengzhi_time=num2str(fengzhi_time);chaotiaoliang=num2str(chaotiaoliang);chaotiaoliang=[chaotiaoliang,'%'];tiaojie_time=num2str(tiaojie_time);max_overshoot=num2str(max_overshoot);text(3,(max(X)+min(X))/2+(max(X)+min(X))/6,'调节时间：');text(4,(max(X)+min(X))/2+(max(X)+min(X))/6,tiaojie_time);text(3,(max(X)+min(X))/2,'峰值时间：');text(4,(max(X)+min(X))/2,fengzhi_time);text(3,(max(X)+min(X))/2-(max(X)+min(X))/6,'超调量：');text(4,(max(X)+min(X))/2-(max(X)+min(X))/6,chaotiaoliang);case 2rlocus(num,den1)a=get(gca);x=a.XLim;%获取横坐标上下限case 3nyquist(num,den1);case 4bode(sys1);set(findobj(gcf,'type','line'),'linewidth',2,'color','red')[gm,pm] = margin(sys1);text(0.1,100,'相角裕度：');pm=num2str(pm);text(1,100,pm);text(0.1,50,'幅值裕度：');gm=num2str(gm);text(1,50,gm);endgrid on;function edit1_Callback(hObject, eventdata, handles)function edit1_CreateFcn(hObject, eventdata, handles)if ispc && isequal(get(hObject,'BackgroundColor'),get(0,'defaultUicontrolBackgroundColor'))set(hObject,'BackgroundColor','white');endfunction edit3_Callback(hObject, eventdata, handles)function edit3_CreateFcn(hObject, eventdata, handles)if ispc && isequal(get(hObject,'BackgroundColor'),get(0,'defaultUicontrolBackgroundColor'))set(hObject,'BackgroundColor','white');endfunction listbox1_Callback(hObject, eventdata, handles)function listbox1_CreateFcn(hObject, eventdata, handles)if ispc && isequal(get(hObject,'BackgroundColor'),get(0,'defaultUicontrolBackgroundColor'))set(hObject,'BackgroundColor','white');endfunction popupmenu1_Callback(hObject, eventdata, handles)function popupmenu1_CreateFcn(hObject, eventdata, handles)if ispc && isequal(get(hObject,'BackgroundColor'),get(0,'defaultUicontrolBackgroundColor'))set(hObject,'BackgroundColor','white');endfunction pushbutton2_Callback(hObject, eventdata, handles)close(gcf)。

第4章MATLAB计算的可视化和GUI设计MATLAB具有非常强大的二维和三维绘图功能，尤其擅长于各种科学运算结果的可视化。

1. plot(x) 绘制x向量曲线plot命令是MATLAB中最简单而且使用最广泛的一个绘图命令，用来绘制二维曲线。

语法：plot(x) %绘制以x为纵坐标的二维曲线plot(x,y) %绘制以x为横坐标y为纵坐标的二维曲线说明：x和y可以是向量或矩阵。

【例4.1】用plot(x)命令画直线，如图4.1所示。

图4.1 (a) x1曲线 (b) x2曲线x1=[1 2 3]x1 =1 2 3plot(x1)x2=[0 1 0]x2 =0 1 0plot(x2)2. plot(x,y) 绘制向量x 和y的曲线【例4.2】绘制正弦曲线y=sin(x)和方波曲线，如图4.2所示。

x1=0:0.1:2*pi;y1=sin(x1);%y1为x1的正弦函数plot(x1,y1);x2=[0 1 1 2 2 3 ];y2=[1 1 0 0 1 1 ];plot(x2,y2);axis([0 4 0 2])%将坐标轴X围设定为0-4和0-2图4.2 (a) 正弦曲线 (b) 方波曲线3. plot(x) 绘制矩阵x的曲线【例4.3】矩阵图形的绘制，如图4.3所示。

图4.3 (a) x1曲线 (b) x2曲线x1=[1 2 3;4 5 6];plot(x1);x2=peaks; %产生一个49*49的矩阵plot(x2);程序分析：a图中有三条曲线而不是两条曲线，因为矩阵x1有三列，每列向量画一条曲线；b图为由peaks函数生成的一个49×49的二维矩阵，因此产生49条曲线。

4. plot(x,y)绘制混合式曲线当plot(x,y)命令中的参数x和y是向量或矩阵时，分别有以下几种情况：▪如果x是向量，而y是矩阵，如此x的长度与矩阵y的行数或列数必须相等，如果x的长度与y的行数相等，如此向量x与矩阵y的每列向量对应画一条曲线；如果x的长度与y的列数相等，向量x与y的每行向量画一条曲线，如果y是方阵，如此x和y的行数和列数都相等，将向量x与矩阵y的每列向量画一条曲线；▪如果x是矩阵，而y是向量，如此y的长度必须等于x的行数或列数，绘制的方法与前一种相似；▪如果x和y都是矩阵，如此大小必须一样，矩阵x的每列和y的每列画一条曲线。
