沥青闪点、燃点试验操作细则(克利夫兰开口杯法)

克利夫兰开口闪点试验器操作和维护要点
1 概述
本文归纳了仪器设备操作和维护要点，详细内容见引用文件。

2 适用范围
本文适用于以下型号的仪器设备：
(1) SYD-3536型克利夫兰开口闪点试验器。

3 引用文件
(1) SYD-3536型克利夫兰开口闪点试验器的仪器说明书。

4 操作要点
4.1 试验前检查仪器是否正常；打开电源开关。

4.2 将试样倒入克利夫兰油杯中，至刻线处。

4.3 把油杯放在电炉上，调节好点火装置和温度计的高度，调节好火焰的大小，根据规程规定调节电位器，调节升温速度，随后即可进行点火试验。

4.4 在预期闪点前28℃时，按动自锁按钮开关，点火杆点火。

如未出项闪点现象，则每升温2℃后，再次按动自锁按钮开关，点火杆向相反方向点火。

每次通过扫划试验的火焰，所耗时约为1s。

4.5 在油面上任何一点出现闪火时，记录温度计上的温度作为闪点。

4.6 使用前后应在仪器设备运行记录表上登记使用情况。

4.7 使用中发现异常现象应立即停机，并及时报告站主任工程师，严禁设备带病工作。

4.8 出现电气故障后，应由专业人员维修，以免造成触电或使故障扩大。

5 维护要点
5.1 做完试验后应及时清理仪器。

5.2 每季度对机器全面保养一次，将本机全面清洁并擦拭仪器。

■。

闪点测定（开口杯法）[实验目的]1掌握用开口杯测定闪点的方法；2掌握使用SYP1001-1石油产品开口闪点和燃点试验器测定石油产品闪点的正确操作方法；3测量燃料及油类的闪点，以加深对燃料闪点概念及如何避免在使用、储存、运输燃料的过程中发生燃烧等意外事故的理解。

[实验设备和材料]1实验仪器石油产品试验用液体温度计、SYP1001-1型石油产品开口闪点和燃点试验器。

2实验材料溶剂油、试样。

[实验原理和方法]1实验原理油类受热时轻质部份先蒸发，起初蒸发量少，随着油温的上升，油的蒸发量会不断增加，当接近某一温度时，蒸发的气体达到一定浓度，此时将火焰移近，即有断续的蓝色闪光现象，此即为闪火点。

当蒸发量增至足以与空气混和而产生可燃性混和物时，该油类即着火燃烧，此继续燃烧之温度为燃火点，此与油性、加热温度、空气流通情形有关。

2方法概要把试样装入内坩锅中到规定的刻线。

首先迅速升高试样的温度，然后缓缓升温，当接近闪点时，恒速升温。

在规定的温度间隔，用一个小的点火器火焰按规定通过试样表面，以点火器火焰使试样表面上的蒸气发生闪火的最低温度，作为开口杯法闪点。

[试验步骤]1准备试样试样的水分大于0.1％时，必须脱水。

脱水处理是在试样中加入新煅烧并冷却的食盐、硫酸钠或无水氯化钙进行。

闪点低于100℃的试样脱水时不必加热，其他试样允许加热至50～80℃时用脱水剂脱水。

脱水后，取试样的上层澄清部分供试验使用。

2准备测试仪器内坩埚用溶剂油洗涤后，放在电炉上加热，除去遗留的溶剂油。

待内坩埚冷却至室温时，放入装有细砂(经过煅烧)的外坩埚中，使细砂表面距离内坩埚的口部边缘约12mm，并使内坩埚底部与外坩埚底部之间保持厚度5～8mm的砂层。

对闪点在300℃以上的试样进行测定时，两只坩埚底部之间的砂层厚度允许酌量减薄。

3加入试样试样注入内坩埚时，对于闪点在2l0℃和2l0℃以下的试样，液面距离坩埚口部边缘为12mm(即内坩埚内的上刻线处)；对于闪点在210℃以上的试样，液面距离口部边缘为18mm(即内坩埚内的下刻线处)。

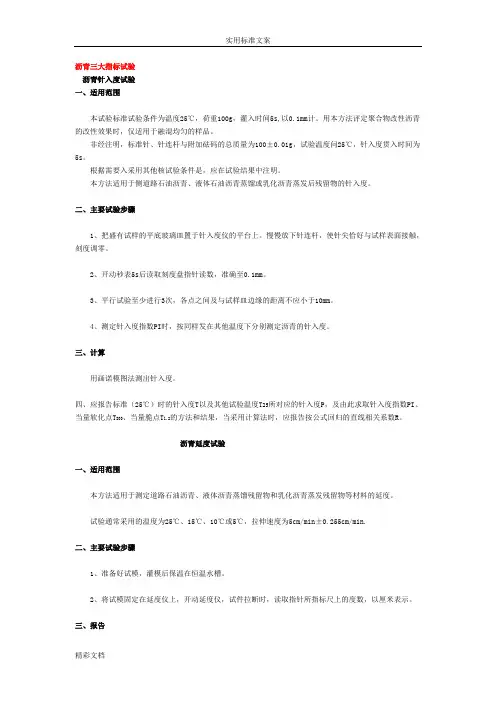

沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。

用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。

非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。

根据需要入采用其他核试验条件是，应在试验结果中注明。

本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。

二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。

慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。

2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。

3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。

4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。

三、计算用画诺模图法测出针入度。

四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。

沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。

试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min.二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。

2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。

三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。

JTG E20-2011与JTJ052-2000的区别T0601沥青取样方法：新规程要求进行沥青性质常规检验的取样数量为：粘稠沥青或固体沥青不少于4.0kg;液体沥青不少于1L；沥青乳液不少于4L。

1、黏稠沥青或固体沥青取样数量由原来的不少于1.5kg，增加为不少于4.0kg.主要是防止样品数量太少缺乏代表性，数据可能测试不准。

取样地点从油罐、槽车、罐车、油轮、油桶、纸袋中取样增加了公路中常用的沥青储存池及验收地点取样并补充了油罐装料或卸料过程中取样方法，以满足公路工程检验沥青样品的需要。

2、在原有取样原则的基础上增加了在验收地点取样。

当沥青到达验收地点卸货时，尽快取样，所取样品为两份：一份样品用于验收试验；另一份样品留存备查。

T0602沥青试样准备方法：1、适用范围由原来的黏稠道路石油沥青、煤沥青等需要加热后才能进行试验的沥青试样，增加为黏稠道路石油沥青、煤沥青、聚合物改性沥青等需要加热后才能进行试验的沥青试样，同样也适合天然沥青等需要加热后才能进行试验的沥青试样。

提醒注意一点：石油沥青取样后送到试验室通常已冷却固化，在沥青加热、脱水、过滤的过程肯定会影响沥青本身性能，如针入度减小、延度变小等，故本方法规定必须用烘箱和加热融化沥青，尤其是进行质量仲裁试验时严禁电炉或明火加热，以免试验数据失真。

在沥青脱水时可用砂浴、油浴、电热套，并严格控制加热时间和温度。

加热时间不超30min，沥青温度不超100℃条件下仔细脱水至无泡沫为止，最后加热温度不宜超过软化点以上100℃（石油沥青）或50℃（煤沥青）T0603沥青密度与相对密度试验：1、原规程中是非经注明，测定沥青密度的标准温度为15℃，由于进行沥青混合料配合比计算时需要的是沥青25℃的相对密度所以现规程改为非特殊要求，宜在试验温度25℃及15℃下测定沥青密度与相对密度。

需要时也可在其他温度测试，但需在报告中注明。

对液体石油沥青也可采用适宜的液体比重计测定密度或相对密度。
