下载文档原格式
沥青针入度试验（一）试验目的：评定沥青粘滞性，确定沥青标号，并作为控制施工质量的依据。
（二）仪器设备：针入度仪、标准针、温度计等。
（三）试验步骤1、准备工作：加热、脱水、过筛、制模、养护。
2、将盛样皿放在试验温度±0.1℃平底玻璃皿中的三脚支架上。
3、使针尖恰好与试样表面接触。
拉下刻度盘的拉杆，使与针连杆顶端轻轻接触，调节刻度盘指针指示为零。
4、开动秒表5s，用手紧压按钮，使标准针自动下落贯入试样。
5、拉下刻度盘拉杆与针连杆顶端接触，读取读数，准确至0.5(0.1mm)。
6、同一试样平行试验至少3次，各测试点之间及与盛样皿边缘的距离不应少于10mm。
（四）结果整理1、同一试样3次平行试验结果的最大值和最小值之差在表中规定偏差范围内时，计算3次试验结果的平均值取整作为针入度试验结果，以0.1mm为单位。
（五）注意事项1、标准针用蘸有三氯乙烯溶剂的棉花或布擦净、擦干，再进行第二次试验。
2、测定针入度大于200的沥青试样时，至少用3支标准针。
3、在沥青加热的次数不得超过2次，以防沥青老化影响试验结果。
4、灌模剩余的沥青应立即清洗干净，不得重复使用。
沥青软化点试验（环球法）（一）试验目的：沥青软化点是反映沥青温度稳定性的指标，测定该指标以便控制施工质量。
（二）仪器设备：软化点试验仪、加热设备、石棉网等。
（三）试验步骤1、准备工作：加热、脱水、过筛、制模、养护。
2、软化点测定试样软化点在80℃以下者：(1) 试样、试样环、金属支架、钢球、钢球定位环等养护（水温为5℃±0.5℃水中）。
(2) 烧杯内注入新煮沸并冷却至5℃的蒸馏水，水面略低于立杆上的深度标记。
(3) 将试样环放置在软化点试验仪中，调整水面至深度标记，并保持水温为5℃±0.5℃。
(4) 将盛有水和环架的烧杯移至放有石棉网的加热炉具上，并开始加热，使杯中水温在3min内调节至维持每分钟上升5℃±0.5℃。
在加热过程中，应记录每分钟上升的温度值。
JTG E20-2011与JTJ052-2000的区别T0601沥青取样方法：新规程要求进行沥青性质常规检验的取样数量为：粘稠沥青或固体沥青不少于4.0kg;液体沥青不少于1L；沥青乳液不少于4L。
1、黏稠沥青或固体沥青取样数量由原来的不少于1.5kg，增加为不少于4.0kg.主要是防止样品数量太少缺乏代表性，数据可能测试不准。
取样地点从油罐、槽车、罐车、油轮、油桶、纸袋中取样增加了公路中常用的沥青储存池及验收地点取样并补充了油罐装料或卸料过程中取样方法，以满足公路工程检验沥青样品的需要。
2、在原有取样原则的基础上增加了在验收地点取样。
当沥青到达验收地点卸货时，尽快取样，所取样品为两份：一份样品用于验收试验；另一份样品留存备查。
T0602沥青试样准备方法：1、适用范围由原来的黏稠道路石油沥青、煤沥青等需要加热后才能进行试验的沥青试样，增加为黏稠道路石油沥青、煤沥青、聚合物改性沥青等需要加热后才能进行试验的沥青试样，同样也适合天然沥青等需要加热后才能进行试验的沥青试样。
提醒注意一点：石油沥青取样后送到试验室通常已冷却固化，在沥青加热、脱水、过滤的过程肯定会影响沥青本身性能，如针入度减小、延度变小等，故本方法规定必须用烘箱和加热融化沥青，尤其是进行质量仲裁试验时严禁电炉或明火加热，以免试验数据失真。
在沥青脱水时可用砂浴、油浴、电热套，并严格控制加热时间和温度。
加热时间不超30min，沥青温度不超100℃条件下仔细脱水至无泡沫为止，最后加热温度不宜超过软化点以上100℃（石油沥青）或50℃（煤沥青）T0603沥青密度与相对密度试验：1、原规程中是非经注明，测定沥青密度的标准温度为15℃，由于进行沥青混合料配合比计算时需要的是沥青25℃的相对密度所以现规程改为非特殊要求，宜在试验温度25℃及15℃下测定沥青密度与相对密度。
需要时也可在其他温度测试，但需在报告中注明。
对液体石油沥青也可采用适宜的液体比重计测定密度或相对密度。
开口闪点与燃点测定(1) 实验液体开口闪点与燃点测定一、实验目的，学会使用开口闪点测定仪测量液体的闪点、(火—焰点和)燃点。
二、实验内容，使用开口闪点测定仪测定规定液体(松节油和甘油)的开口杯法闪点(或测火焰点)和开口杯法燃点(三、实验装备本实验使用sYP—100l—(克利夫兰)型开口闪点测定仪对松节油和甘油(或其它品种)的闪点(或测火焰点)与燃点进行测定。
(一)仪器组成该仪器为半自动装置。
仪器结构见图1。
图1 克利夫兰开口闪点测定器1、电源开关(波动开关);2、指示灯;3，点火扫划开关(自锁按扭开关);4、点火器;5、温度计架;6、温度计;7、克利夫兰油杯;8、电炉;9、电炉加热调节器该仪器由克利夫兰油杯、点火器、，电炉、温度计等组成，其主要规格如下:1、克利夫兰油杯:材料为H62，内径为63.5 mm?0.25。
杯深为33mm?0.1在距上口边缘9.5mm ?0.5内壁处百一道刻线，油杯表面光壳。
2、点火器:由进气管、气流调节阀和火焰比较球组成。
喷口直径0.6,0.8mm按照试验方法规定，可把火焰调节成4 mm球形火焰。
3、电炉:由220V，400w片状加热器和电炉体组成，根据使用要求，通过电炉加热调节器控制开温速度。
4、温度计:,6?,400?分度为2?，技术要求符合石油产品试验用液体温度计GB514—75标准的规定。
5、电气装置:由—套电子调压线路和半自动点火装置，包括双向可控硅，双向二极管、电阻，电容、指示灯，波动开关、电位器。
自锁按扭开关，可逆马达，微动开关等组成。
见附图2。
(二)测试步骤及注意事项:1、该仪器按照ISO2592—73闪点测定法(克利夫兰开口杯法)的规定使用。
将试剂倒入朋夫兰油杯至刻线，把油杯放在电炉上，调节好点火装置和温度计的高度，调节好火焰的大小，做好一切准备工作。
按波动开关，接通电源，指示灯亮，电炉加热开始，按照ISO2592—73的规定，有电位器控制升温速度，在预期闪点前28?时，按自锁按扭开羌点火抒点火。

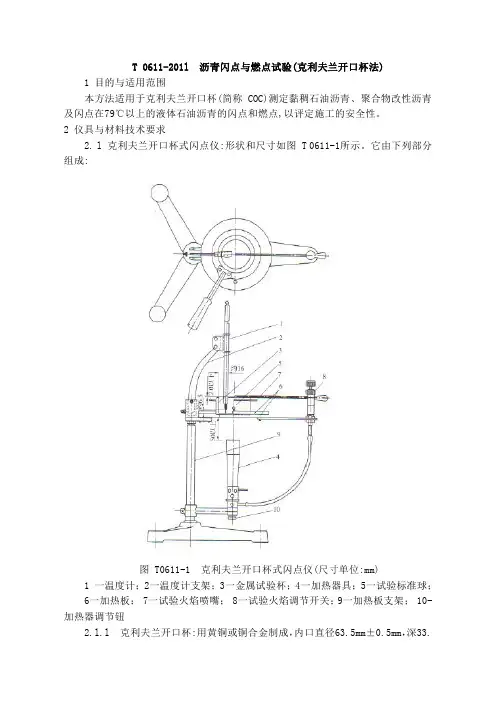

T 0611-201l 沥青闪点与燃点试验(克利夫兰开口杯法)1 目的与适用范围本方法适用于克利夫兰开口杯(简称 COC)测定黏稠石油沥青、聚合物改性沥青及闪点在79℃以上的液体石油沥青的闪点和燃点,以评定施工的安全性。
2 仪具与材料技术要求2. l 克利夫兰开口杯式闪点仪:形状和尺寸如图 T 0611-1所示。
它由下列部分组成:图 T0611-1 克利夫兰开口杯式闪点仪(尺寸单位:mm)1 一温度计；2一温度计支架；3一金属试验杯；4一加热器具；5一试验标准球；6一加热板； 7一试验火焰喷嘴； 8一试验火焰调节开关；9一加热板支架； 10-加热器调节钮2.l.l 克利夫兰开口杯:用黄铜或铜合金制成，内口直径63.5mm±0.5mm，深33.6mm±0.5mm，在内壁与杯上口的距离为9.4mm±0.4mm处刻有一道环状标线，带一个弯柄把手，形状及尺寸如图 T 0611-2所示。
2.l.2 加热板:黄铜或铸铁制,直径145～160mm，厚约6.5mm，上有石棉垫板，中心有圆孔，以支承金属试样杯。
在距中心58mm处有一个与标准试焰大小相当的φ4.Omm±0.2mm电镀金属小球，供火焰调节的对照使用。
加热板如图 T 0611-3所示。
2.1.3 温度计:量程0～360℃，分度值2℃。
2.1.4 点火器:金属管制，端部为产生火焰的尖嘴，端部外径约1.6mm，内径为0.7～0.8mm，与可燃气体压力容器(如液化丙烷气或天然气)连接，火焰大小可以调节。
点火器可以150mm半径水平旋转，且端部恰好通过坩埚中心上方2～2.5mm，也可采用电动旋转点火用具，但火焰通过金属试验杯的时间应为1.0s 左右。
a)金属板 b）硬质石棉板图 T 0611-3 加热板(尺寸单位:mm)2.l.5 铁支架:高约500mm，附有温度计夹及试样杯支架,支脚为高度调节器，使加热顶保持水平。
防风屏:金属薄板制，三面将仪器围住挡风，内壁涂成黑色，高约600mm。
沥青闪点、燃点试验操作细则（克利夫兰开口杯法）
1.总则
1.1.本细则适用于测定粘稠、石油沥青、煤沥青及闪点在790C以上的液体石油沥青材料的闪点和燃点。
1.2.本细则参照现行标准JTJ052-2000编制。
2.仪器设备
SYD-3536型克利夫兰沥青闪点测定器。
温度计、附有调节器的可燃电炉。
3.试验步骤
3.1.准备工作
A、将闪点仪按使用说明进行安装。
将防风屏安装好，同时将点火器点火，调节形成直径为4±0.8mm的小球火焰。
B、将沥青试样按标准要求加热，倒入试样杯中至标线处。
3.2.在试样温度达到预期闪点前56℃时，调节升温速度使之达到14～17℃/min。
达到56℃后，降低升温速度使其在预期闪点前28℃时，能控制在5.5±0.5℃/min。
3.3.在预期闪点前28℃开始，每2℃将点火器火焰从试杯上方2～2.5mm处以弧水平扫过。
当试样液面出现一瞬间即灭的蓝色火焰，该点温度即为闪点，继续进行试验，当试样接触火焰立即出现火苗并能持续燃烧5S时，该点温度即为燃点。
如遇停电超5分钟，试样作废。
5.数据处理
5.结果评定
5.1. 结果如符合相关规范要求，判为合格；如不符合，则判为不合格。
6.相关文件
6.1.样品管理程序。
6.2.检测报告管理程序。
6.3.采（抽）样程序。
7.相关记录
7.1.《沥青闪点．燃点试验记录》。
通知
公司各检测室：
新的《公路工程沥青及沥青混合料试验规程》JTG/F 20-2011,自2011年12月01日起施行，原《公路工程沥青及沥青混合料试验规程》JTJ 052-2000同时废止。
《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）包括99个测定沥青和沥青混合料基本工程性质的试验项目。
其中沥青试验54个，沥青混合料试验45个。
本次对原规程共修订43项，增补13项，删除2项。
（新旧版本中与试验检测有关的变化内容见附表。
）
请各部门遵照执行。
特此通知。
山西交研工程质量检测有限公司
二〇一二年八月八日
1
附表：
新旧版《公路工程沥青及沥青混合料试验规程》的变化
2
3
4
5
6
7
8
9
10。
4 方法概要将试样装入试验杯至规定的刻度线，先迅速升高试样的温度，当接近闪点时再缓慢地以恒定的速率升温.在规定的温度间隔，用一个小的试验火焰扫过试验杯，使试验火焰引起试样液面上部蒸气闪火的最低温度即为闪点.如需测定燃点，应继续进行试验，直到试验火焰引起试样液面的蒸气着火并至少维持燃烧5s的最低温度即为燃点. 在环境大气压下测得的闪点和燃点用公式修正到标准大气压下的闪点和燃点.5 试剂与材料5. 1 清洗溶剂用于除去试验杯沾有的少量试样.注：清洗溶剂的选择依据试样及其残渣的黏生. 低挥发性芳烃〈无苯〉溶剂可用于除去油的痕迹，混合溶剂如甲苯-丙酮-甲醇可有效除去胶质类的沉积物.5. 2 钢丝绒能除去碳沉积物而不损害试验杯的钢丝.6 仪器6. 1 克利夫兰开口杯试验仪：详见附录A 。
6. 1. 1 如果使用自动仪器，要确保其测定结果能达到本标准规定的精密度，其试验杯和试验火焰的大小及机械性能要符合附录A 的规。
使用者应确保全部操作按仪器说明书进行。
6. 1. 2 在有争议的情况下，闪点的仲裁试验应使用手动仪。
6.2 防护屏：约460mmX 460 mm ，高610 mm ，有一个开口面。
6.3 温度计：量程0℃至400℃，最小刻度至少为2℃6. 4 气压计. 精度0.1 kPa ，不能使用气象台或机场所用的已预校准至海平面读数的气压计。
7 仪器的准备7. 1 仪器的放置: 将仪器放置在无空气流的房间里，并放在平稳的台面上. 为便于观察试验的闪点，应使用合适的方式，在仪器顶部作一个遮光板，防强光照射.注l 如果不能避免空气流，最好用防护屏出在仪器周围.注2 . 若样品产生有毒蒸气，应将仪器放置在能单独控制空气流的通风柜中，通过调节使蒸气可抽走，但空气流不能影响试验杯上方的蒸气.7. 2 试验杯的清洗：先用清洗溶剂冲洗试验杯，以除去上次试验留下的所有胶质或残渣痕迹. 再用清洁的空气吹干试验杯，确保除去所用溶剂。
沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g,灌入时间5s，以0.1mm计。
用本方法评定聚合物改性沥青的改性效果时,仅适用于融混均匀的样品。
非经注明，标准针、针连杆与附加砝码的总质量为100±0。
01g,试验温度问25℃，针入度贯入时间为5s.根据需要入采用其他核试验条件是，应在试验结果中注明。
本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。
二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。
慢慢放下针连杆，使针尖恰好与试样表面接触,刻度调零.2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。
3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。
4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。
三、计算用画诺模图法测出针入度。
四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1。
2的方法和结果,当采用计算法时,应报告按公式回归的直线相关系数R。
沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度.试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min。
二、主要试验步骤1、准备好试模,灌模后保温在恒温水槽。
2、将试模固定在延度仪上,开动延度仪，试件拉断时，读取指针所指标尺上的度数,以厘米表示。
三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作"〉100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm”；若最大值或最小值与平均值之差不符合重复性试验精密度要求时,试验应重新进行。
沥青检测作业指导书
1 检测项目和检测方法
1.1 检测项目
公路甲级、乙级及专项试验检测机构检测项目：
沥青针入度（25℃）、延度（10℃）、软化点（环&球法）、闪点（克里夫兰开口杯法）、薄膜加热试验（质量损失、残留针入度比）。
公路丙级、水运材料甲级试验检测机构及工地试验室检测项目：沥青针入度（25℃）、延度（10℃）、软化点（环&球法）
通过对以上项目的检验，考察承检机构的仪器设备、操作技能、环境条件的控制和检验工作管理等方面的水平。
1.2检验方法
沥青试验与数据处理按照JTE422-2011《公路工程沥青及沥青混合料试验规程》进行。
任何对标准方法的更改和偏离，应在《能力验证结果报告单》中详细描述。
（1）T0602-2011 沥青试样准备方法
（2）T0604-2011 沥青针入度试验
（3）T0605-2011 沥青延度试验
（4）T0606-2011 沥青软化点试验（环&球法）
（5）T0611-2011 沥青闪点与燃点试验（克里夫兰开口杯法）（6）T0609-2011 沥青薄膜加热试验
2 结果报告
2.1样品编号填写清楚；
2.2请按照比对试验通知格式出具原始记录和结果报告。
教学内容及课时安排实验4 石油产品闪点和燃点的测定（克利夫兰开口杯法）3学时教学过程[板书]：实验4 石油产品闪点和燃点的测定（克利夫兰开口杯法）一、试验目的[讲述]1、克利夫兰开口杯法闪点和燃点的测定和大气压力修正计算方法。
2、克利夫兰开口杯测定器的使用性能和操作方法。
[板书]二、试验原理[讲述]油品闪点测定方法是一个严格的条件性试验。
油品的升温速度，蒸发空间的大小，油面的高低及仪器的规格等都必须严格规定，才能对各种油品的闪点作相对比较。
测定闪点的仪器有两种，闭口闪点仪和开口闪点仪。
它们的区别在于加热蒸发及引火条件的不同，所测闪点数值也不一样，适用于不同的油品。
开口闪点仪一般用来测定重质油，闭口闪点仪则对轻重质油都适用。
同一油品的闭口闪点比开口闪点低得多，油品的闪点越高，这种差别也就越大。
一般同一油品的开口闪点比闭口闪点高10～30℃。
适用范围: GB/T 3536-2008规定了用克利夫兰开口杯仪器测定石油产品闪点和燃点的方法。
适用于除燃料油（燃料油通常按照GB/T 261进行测定）以外的、开口闪点高于79℃的石油产品。
将样品倒入试验杯至规定的刻度线，先迅速升高试样的温度，当接近闪点时再缓慢地以恒定的速度升温。
在规定的温度间隔，用一个小的试验火焰扫过试验杯，使试验火焰引起试样液面上部蒸气闪火的最低温度即为闪点。
如需测定燃点，应继续进行试验，直到试验火焰引起试样液面的蒸气着火并至少维持燃烧5s的最低温度即为燃点。
在环境大气压下测得的闪点和燃点用公式修正到标准大气压下的闪点和燃点。
三、仪器与材料[讲述]（1）仪器克利夫兰开口杯试验仪开口闪点温度计：符合GB/T 514中GB-5号的要求。
大气压力计：精度0.lkPa，不能使用气象台或机场使用的已预校准至海平面读数的气压计；加热浴或烘箱：用于加热样品，要求能将温度控制在5℃之内。
可通风且能防止加热样品时产生的可燃蒸气闪火，推荐使用防爆烘箱。
防护屏：约460mm×460mm，高610mm，有一个开口面（2）清洗溶剂：用于除去试验杯沾有的少量试样（清洗溶剂的选择依据被测试样及其残渣的粘性）。
沥青题库一、单项选择题石油沥青在烘箱内加热时间过长，样品老化后，其延度结果较未老化沥青将（ C ）。
A．保持不变 B．升高 C．降低 D．前面三种情况可能都有通常软化点较高的沥青，则说明其（ D ）较好。
A．低温性能 B．热稳定性 C．粘附性 D．塑性沥青薄膜加热试验从放置试样进入烘箱开始至试验结束的总时间不得超过（ D ）。
A．12h B．5h C．2h D．5.25h 沥青延度试验中如果出现沥青细丝沉于水底，应向水中加（ C ），调整水的密度，使沥青细丝悬浮于水中。
A．盐酸 B．氢氧化钙 C．氯化钠 D．乙醇以偏小一般做沥青针入度试验用标准针和针连杆及附加砝码的总重（B ）。
A．100±0.01g B．100±0.05 gC．100±5 g D．120±0.01 g延度试验中，试件浸入水中深度不得小于（ B ）。
A．25mm B．15mm C．30mm D．40mm 通常情况下（ B ）石料与沥青的粘附性最好。
A．酸性 B．碱性 C．中性 D．都一样软化点试验时，水温上升速度应维持在（ D ）。
A．6℃/min B．8℃/min C．7℃/min D．5℃/min 目前，国内外测定沥青蜡含量的方法很多，但我国标准规定的方法是（ A ）。
A．蒸馏法 B．硫酸法 C．组分分析法 D．化学分析法我国重交通道路石油沥青，按（ A ）试验结果将其划分为五个标号。
A．针入度B．软化点C．延度D．密度通常情况下AH-70道路石油沥青延度的试验温度是（ D ）。
A．15℃±1℃ B．20℃±5℃C．22℃±1℃ D．15℃±0.1℃用标准粘度计测沥青粘度时，在相同温度和相同孔径条件下，流出时间越长，表示沥青的粘度（ A ）。
A．越大 B．越小 C．无相关关系 D．不变沥青密度试验T0603要求使用的比重瓶的容积为20~30mL，质量不超过（ D ）。
克利夫兰开口杯法闪点仪测量误差的不确定度评定肖定生【摘要】依据JJF1384-2012校准规范,使用闪点标准物质测定克利夫兰开口杯法闪点仪闪点示值误差,在此基础上对其示值误差测量结果不确定度进行了评估,分析了各项不确定度分量的来源,评定了合成标准不确定度和扩展不确定度,并对仪器测量范围内校准测量能力(CMC)表示方法进行了初步探讨.【期刊名称】《广州化工》【年(卷),期】2013(041)021【总页数】3页(P103-104,118)【关键词】克利夫兰;开口杯;闪点仪;不确定度评定【作者】肖定生【作者单位】中国广州分析测试中心,广东广州 510070【正文语种】中文【中图分类】O6-33克利夫兰开口杯法闪点测试仪考察的是在开放的环境中液体的易燃程度，适用于开口闪点高于79℃、除燃油以外的产品［1］，其由油杯、点火器、电炉、温度计等部件组成，是石油化工行业中重要的检测仪器。
2012年12月21日国家新发布了JJF1384－2012《开口/闭口闪点测定仪校准规范》，已于2013年3月21日开始实施，以规范闪点测定仪的校准。
1 校准方法开口杯法闪点仪校准时是将闪点标准物质装入油杯中，使试样的弯月面顶部至装液刻度线，以一定升温速率快速加热样品，当接近预期闪点时，降低升温速率，预期闪点前(23±5)℃时，开始作试验火焰扫划，温度每升高2℃扫划一次，当试样液面上部任何一点出现闪火时，记录温度计的读数，作为试样的开口闪点。
校准时用闪点标准物质进行两次独立测量，将测量结果修正到标准大气压并按规范要求修约后，与标准物质的标准值进行比较，以二者之差作为闪点仪示值误差［2］。
2 校准条件2.1 环境条件校准时大气压为98.0～104.7 kPa，环境温度为10～35℃，相对湿度不大于85%。
电源电压为(220±22)V，频率(50±1)Hz。
实验室无强空气流动，无强电磁干扰及明显机械振动，有相应的安全措施［2］。
闪点仪校准用标准物质研制闪点是石油化工产品及相关化学品的一项重要理化性质，直接关系到生产、储存和运输安全。
欧盟在《化学品注册、评估和许可的化学品法规》(REACH)中明确要求化学品生产厂商必须提供出口到欧盟的化学品的闪点值。
采用标准物质对闪点仪进行校准是保障闪点测量结果准确性最有效的方法。
目前，国际标准物质数据库(COMAR)显示，包括日本、德国、英国、美国、巴西和欧盟在内的6个国家和地区能够生产闪点标准物质，我国还没有闪点标准物质研究的相关文献报道。
本文介绍了闪点标准物质的研制流程，包括标准物质制备、实验方法确认、均匀性及稳定性考察和联合定值等内容。
本系列闪点标物分两大类：闭口闪点标准物质和开口闪点标准物质，分别遵循GB/T261-2008《闪点的测定宾斯基-马丁闭口杯法》和GB/T3536-2008《石油产品闪点和燃点的测定克利夫兰开口杯法》。
一、闪点标准物质制备通过对国外闪点标准物质的成分剖析及本实验室积累的数据分析，矿物油和部分纯物质被选作闪点标准物质原料。
经过混匀及过滤等前处理后，将标物分装至150mL棕色玻璃瓶中。
本系列闪点标准物质如表1所示。
二、实验方法确认与闪点测量方法相关的现行国家标准有8个，如表2所示。
其中，采用最普遍的是GB/T261-2008和GB/T3536-2008，本单位主要针对这两种方法分别研制出了相应的标准物质。
为了对测量过程可靠性及仪器准确度进行验证，使用德国联邦物理技术研究院(PTB)的闭口闪点标准物质和美国PAC集团的开口闪点标准物质，分别对本单位宾斯基-马丁闭口杯法和克利夫兰开口杯法闪点测量能力进行验证。
PTB的闭口闪点标物PM75与PM125按照ISO2719-2002 《闪点测定-宾斯基-马丁闭口杯法》定值，由于GB/T261-2008等效采用该标准，重要参数指标没有改变，因此，本单位按照GB/T261-2008对以上闭口闪点标物进行测定，并与标准值比对来验证测量过程的可靠性。
