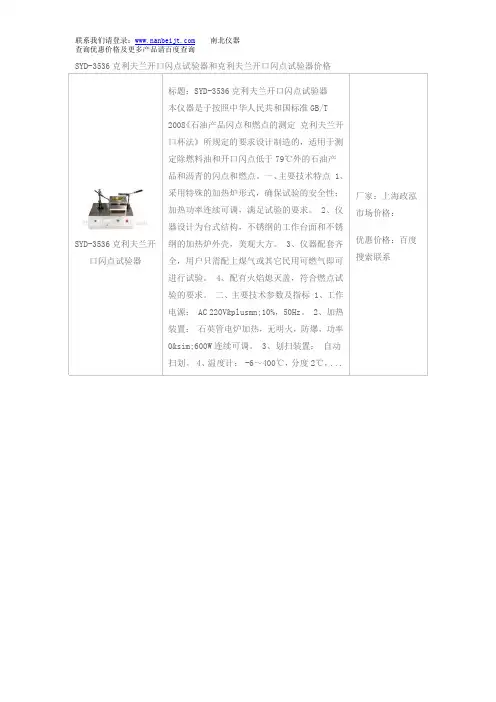

SYD-3536克利夫兰开口闪点试验器

联系我们请登录：南北仪器
查询优惠价格及更多产品请百度查询
SYD-3536克利夫兰开口闪点试验器和克利夫兰开口闪点试验器价格
SYD-3536克利夫兰开口闪点试验器标题：SYD-3536克利夫兰开口闪点试验器
本仪器是于按照中华人民共和国标准GB/T
2008《石油产品闪点和燃点的测定克利夫兰开
口杯法》所规定的要求设计制造的，适用于测
定除燃料油和开口闪点低于79℃外的石油产
品和沥青的闪点和燃点。

一、主要技术特点 1、
采用特殊的加热炉形式，确保试验的安全性；
加热功率连续可调，满足试验的要求。

2、仪
器设计为台式结构，不锈纲的工作台面和不锈
纲的加热炉外壳，美观大方。

3、仪器配套齐
全，用户只需配上煤气或其它民用可燃气即可
进行试验。

4、配有火焰熄灭盖，符合燃点试
验的要求。

二、主要技术参数及指标 1、工作
电源： AC 220V±10%，50Hz。

2、加热
装置：石英管电炉加热，无明火，防爆，功率
0∼600W连续可调。

3、划扫装置：自动
扫划。

4、温度计： -6～400℃，分度2℃，...
厂家：上海政泓
市场价格：
优惠价格：百度
搜索联系。

克利夫兰开口闪点试验器操作和维护要点
1 概述
本文归纳了仪器设备操作和维护要点，详细内容见引用文件。

2 适用范围
本文适用于以下型号的仪器设备：
(1) SYD-3536型克利夫兰开口闪点试验器。

3 引用文件
(1) SYD-3536型克利夫兰开口闪点试验器的仪器说明书。

4 操作要点
4.1 试验前检查仪器是否正常；打开电源开关。

4.2 将试样倒入克利夫兰油杯中，至刻线处。

4.3 把油杯放在电炉上，调节好点火装置和温度计的高度，调节好火焰的大小，根据规程规定调节电位器，调节升温速度，随后即可进行点火试验。

4.4 在预期闪点前28℃时，按动自锁按钮开关，点火杆点火。

如未出项闪点现象，则每升温2℃后，再次按动自锁按钮开关，点火杆向相反方向点火。

每次通过扫划试验的火焰，所耗时约为1s。

4.5 在油面上任何一点出现闪火时，记录温度计上的温度作为闪点。

4.6 使用前后应在仪器设备运行记录表上登记使用情况。

4.7 使用中发现异常现象应立即停机，并及时报告站主任工程师，严禁设备带病工作。

4.8 出现电气故障后，应由专业人员维修，以免造成触电或使故障扩大。

5 维护要点
5.1 做完试验后应及时清理仪器。

5.2 每季度对机器全面保养一次，将本机全面清洁并擦拭仪器。

■。

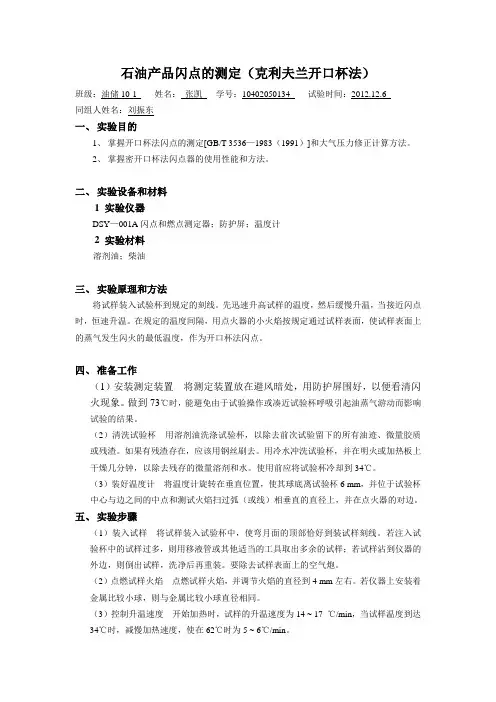

石油产品闪点的测定（克利夫兰开口杯法）班级：油储10-1 姓名：张凯学号：10402050134 试验时间：2012.12.6同组人姓名：刘振东一、实验目的1、掌握开口杯法闪点的测定[GB/T 3536—1983（1991）]和大气压力修正计算方法。

2、掌握密开口杯法闪点器的使用性能和方法。

二、实验设备和材料1 实验仪器DSY—001A闪点和燃点测定器；防护屏；温度计2 实验材料溶剂油；柴油三、实验原理和方法将试样装入试验杯到规定的刻线。

先迅速升高试样的温度，然后缓慢升温，当接近闪点时，恒速升温。

在规定的温度间隔，用点火器的小火焰按规定通过试样表面，使试样表面上的蒸气发生闪火的最低温度，作为开口杯法闪点。

四、准备工作（1）安装测定装置将测定装置放在避风暗处，用防护屏围好，以便看清闪火现象。

做到73℃时，能避免由于试验操作或凑近试验杯呼吸引起油蒸气游动而影响试验的结果。

（2）清洗试验杯用溶剂油洗涤试验杯，以除去前次试验留下的所有油迹、微量胶质或残渣。

如果有残渣存在，应该用钢丝刷去。

用冷水冲洗试验杯，并在明火或加热板上干燥几分钟，以除去残存的微量溶剂和水。

使用前应将试验杯冷却到34℃。

（3）装好温度计将温度计旋转在垂直位置，使其球底离试验杯6 mm，并位于试验杯中心与边之间的中点和测试火焰扫过弧（或线）相垂直的直径上，并在点火器的对边。

五、实验步骤（1）装入试样将试样装入试验杯中，使弯月面的顶部恰好到装试样刻线。

若注入试验杯中的试样过多，则用移液管或其他适当的工具取出多余的试样；若试样沾到仪器的外边，则倒出试样，洗净后再重装。

要除去试样表面上的空气炮。

（2）点燃试样火焰点燃试样火焰，并调节火焰的直径到4 mm左右。

若仪器上安装着金属比较小球，则与金属比较小球直径相同。

（3）控制升温速度开始加热时，试样的升温速度为14 ~ 17 ℃/min，当试样温度到达34℃时，减慢加热速度，使在62℃时为5 ~ 6℃/min。

专利名称：克利夫兰开口闪点试验器
专利类型：实用新型专利
发明人：王正云,谭小艳,杨自湘,康小伟,江传鹏申请号：CN201821492369.9
申请日：20180912
公开号：CN208969037U
公开日：
20190611
专利内容由知识产权出版社提供
摘要：本实用新型涉及试验仪器，具体为克利夫兰开口闪点试验器，其技术方案要点是包括机身、位于机身上的加热装置和放置于加热装置上的油杯，所述机身竖直滑动连接有支撑架，所述支撑架在油杯的上方设置有温度计，所述机身设置有用于控制支撑架上下移动的驱动机构；在需要取下油杯时，利用驱动机构驱动支撑架往上移动，使温度计高出于油杯，减少对取出油杯过程中温度计对油杯造成的阻碍，方便取出油杯的操作，并减少因油杯与温度计相碰而损坏温度计的情况。

申请人：深圳市泰科检测有限公司
地址：518109 广东省深圳市龙华新区大浪街道龙华居委钓鱼台路威灵达工业区B栋一楼
国籍：CN
更多信息请下载全文后查看。

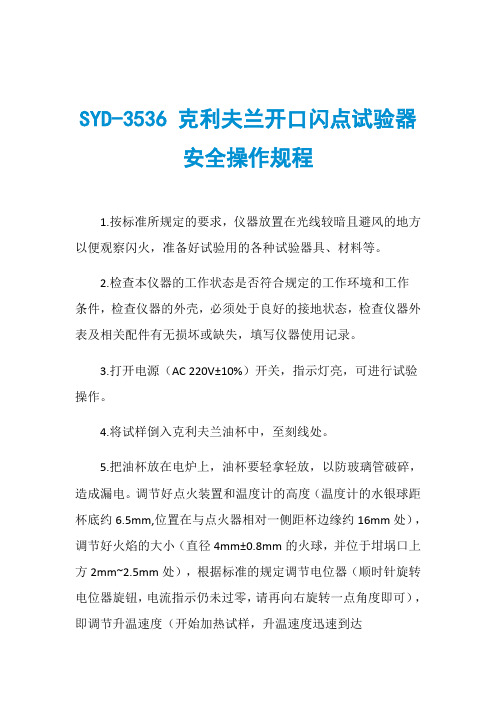

SYD-3536 克利夫兰开口闪点试验器安全操作规程1.按标准所规定的要求，仪器放置在光线较暗且避风的地方以便观察闪火，准备好试验用的各种试验器具、材料等。

2.检查本仪器的工作状态是否符合规定的工作环境和工作条件，检查仪器的外壳，必须处于良好的接地状态，检查仪器外表及相关配件有无损坏或缺失，填写仪器使用记录。

3.打开电源（AC 220V±10%）开关，指示灯亮，可进行试验操作。

4.将试样倒入克利夫兰油杯中，至刻线处。

5.把油杯放在电炉上，油杯要轻拿轻放，以防玻璃管破碎，造成漏电。

调节好点火装置和温度计的高度（温度计的水银球距杯底约6.5mm,位置在与点火器相对一侧距杯边缘约16mm处），调节好火焰的大小（直径4mm±0.8mm的火球，并位于坩埚口上方2mm~2.5mm处），根据标准的规定调节电位器（顺时针旋转电位器旋钮，电流指示仍未过零，请再向右旋转一点角度即可），即调节升温速度（开始加热试样，升温速度迅速到达14℃/min~17℃/min，待试样温度达到预期闪点前56℃时，调节加热器降低升温速度，以便在预期闪点前28℃时能使升温速度控制在5.5℃/min±0.5℃/min），随后就可以进行点火试验。

6.在预期闪点前28℃时，按动划扫按钮开关，点火杆划扫点火。

如未出现闪点现象，则每升温2℃后，再次按动划扫按钮开关，点火杆向相反方向划扫点火。

试验火焰每次越过试验杯所需时间约为1s。

7.在油面上任何一点出现闪火时，记录温度计上的温度作为闪点。

8.继续加热，保持试样升温速度5.5℃/min±0.5℃/min，并按上述操作要求用点火器点火试验，当试样接触火焰立即着火，并能继续燃烧不少于5s时，停止加热，并记录温度计上的温度，作为试样的燃点。

9.调节加热速率时，尽量不要使加热电流长时间的超过2.5A，以保证仪器的长期稳定使用。

使用过程中，要经常检查乳胶管的老化情况，注意用气安全。

S Y D—3536型克利夫兰开口闪点测定仪技术操作规程-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN不锈钢检验室SYD—3536型克利夫兰开口闪点测定仪技术操作规程文件编号：质量管理部.ZY—240编制：黄晓玲审核：王长生批准：姜宝禄2011年5月15日发布2011年6月1日实施本钢（集团）有限责任公司质量管理部文件更改履历表2SYD—3536型克利夫兰开口闪点测定仪技术操作规程1适用范围本标准规定了用克利夫兰开口杯仪器测定石油产品闪点和燃点的方法。

适用于除燃油（燃料通常按GB/T261进行测定）以外的开口杯高于79℃的石油产品。

注：闪点和燃点表示在规定条件下，一种物质与空气形成可燃性混合物且持续燃烧的能力。

闪点和燃点仅仅是用于评价物质易燃性众多分析手段的两种。

2引用标准GB/T 261 闪点的测定宾斯基-马丁闭口杯法（GB/T 261 -2008，ISO2719:2002.MOD）GB/ T514 石油产品试验用玻璃体温度计技术条件GB/T 4756 石油液体手工取样法GB/T 6683 石油产品试验方法精密度数据确定法GB/T 15000.3标准样品工作导则（3）标准样品值的一般原则和统计方法（GB/15000.3-1994，neqISO导则35，）GB/T 15000.3标准样品工作导则（7）标准样品生产者能力的通用要求（GB/15000.7-2001 ISO导则35，IDT）GB/T 15000.8标准样品工作导则（8）有证标准样品使用（GB/15000.8 2003，ISO导则33，IDT）3工作原理在规定试验条件下，试验火焰引起试样蒸汽着火，并使火焰蔓延至液体表面最低温度，修正到101.3kPa大气压下。

4 试验条件环境要求温度：20℃±10℃，相对湿度：不大于85%。

5试样要求5.1分样：在低于预期闪点至少56℃下进行分样，如果在试验前要将一部分原样品分装贮存，应确保每份样品充满其容器容积而定50％以上。

GC-3536D型全自动开口闪点燃点测定仪工作原理GC-3536D型全自动开口闪点燃点测定仪符合中华人民共和国标准GB/T 3536-2008《石油产品闪点和燃点测定法（克利夫兰开口杯法）》所规定的要求设计制造的，适用于按该标准规定的方法，测定除燃料油和开口闪点低于79℃的石油产品克利兰夫开口杯法闪点。

可广泛应用于铁路、航空、电力、石油行业及大专院校、科研院所、计量检测部门等单位作石油产品闪点和燃点的检测和试验。

技术参数：1、工作电源： AC220V±10%， 50Hz2、温度测量：量程：室温～400℃；重复性：≤4℃；再现性：≤8℃；分辨性：0.1℃；精度：0.5%；3、升温速度：符合GB/T3536标准；4、点火方式：电子点火，气体火焰3㎜~4㎜；GC-3536D型全自动开口闪点燃点测定仪工作原理本仪器在中华人民共和国标准GB/T 3536-2008规定的条件下，把试样装入试验杯，对装有试验油的试验杯加热，产生的石油蒸气与周围空气形成的混合气体在火焰接触发生闪火时的最低温度，作为该试样的闪点。

继续试验，直到用试验火焰使试样点燃并至少燃烧5秒钟的最低温度，作为该试样的燃点。

本仪器由单片计算机及外围电路组成信号采集、处理、计算、输出、控制等系统。

工作时，根据传感器所采集的温度变化情况由CPU发出指令，控制加热器，使试样温度按一定速率上升；扫描周期、点火时间、微分检测等均实现自动控制。

当闪点被测出时，计算机系统停止数据采集，显示闪点温度并打印记录结果；若需继续测试燃点，则仪器继续加热，当燃点被测出并燃烧5秒后，盖板自动关闭火焰，大臂自动抬起，实验结束。

5、环境温度： (10~40)℃；6、相对湿度： ≤80%；7、整机功耗：不大于500W。

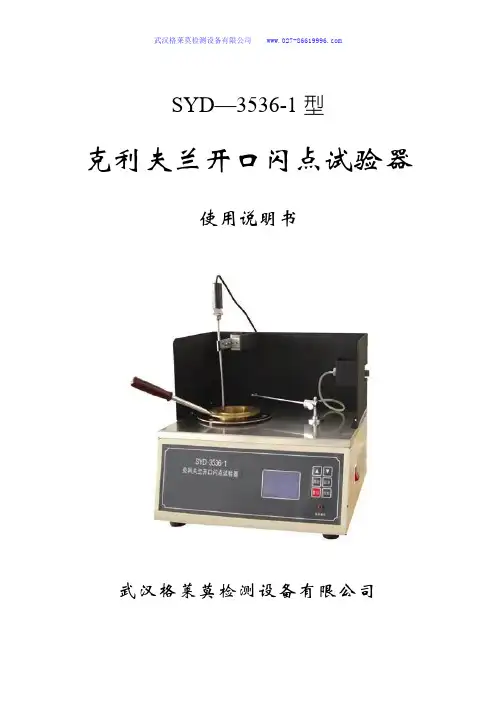

SYD—3536-1型克利夫兰开口闪点试验器使用说明书武汉格莱莫检测设备有限公司目录一、用途及适用范围 (2)二、主要技术特性和参数 (2)三、主要结构及电原理图 (2)四、仪器的使用 (4)五、注意事项 (8)六、常见故障及排除方法 (8)七、仪器成套及技术文件 (8)本仪器为高温、精密测试仪器，使用前请务必详阅使用说明书，谨慎操作，防止意外！一、用途及适用范围本仪器是于按照中华人民共和国标准GB/T3536-2008《石油产品闪点和燃点的测定克利夫兰开口杯法》、上海市企业标准Q/YXYY15《SYD-3536型克利夫兰开口闪点试验器》所规定的要求设计制造的，适用于测定除燃料油以外的、开口杯闪点高于79℃的石油产品和沥青的闪点和燃点。

二、主要技术特性和参数1、工作电源： AC(220±10%)V、50Hz。

2、加热装置：电炉加热，无明火，防爆，功率(0∼600)W连续可调，最高加热温度400℃。

3、温度控制：单片机温度控制，升温速率符合GB/T3536-2008标准要求。

4、温度显示：液晶屏显示各种温度参数，显示值(0～400)℃，精度0.1℃。

5、划扫装置：自动扫划。

6、温度传感器： Pt100铂电阻温度传感器。

7、点火装置：⑴引火源：煤气（或其它民用可燃气，下同）；⑵喷口孔径：约0.8㎜。

8、环境温度： -10℃∼50℃。

9、相对湿度：≤85%。

10、整机功耗：不大于650W。

11、外形尺寸： 340㎜×320㎜×450㎜（长×宽×高、含传感器）。

三、主要结构及电原理图（一）主要结构1、整机结构本仪器的整机结构见图1所示。

⑴克利夫兰试样油杯：本仪器盛放试样和加热的专用油杯。

⑵操作面板：见图2介绍。

⑶温度传感器：PT100铂电阻温度传感器，垂直固定于温度传感器架上，其触点置于试样中。

⑷电炉：加热电炉。

⑸点火扫划杆：自动划扫，使试验火焰每次通过试验杯的时间约为1秒。
