SYD—3536型克利夫兰开口闪点测定仪技术操作规程

型开口闪点测试仪安全操作及保养规程前言型开口闪点测试仪是一种用于确定液体的闪点的仪器。

它由电器、传感器、控制器、显示器等部件组成。

在使用该仪器时，请务必认真阅读本安全操作及保养规程，以确保您的安全并保持测试仪的正常运行。

1. 安全操作规程1.在操作型开口闪点测试仪前，请先检查其所有部件是否完好。

如果发现任何受损或损坏的部件，请立即停止使用并及时维修或更换。

2.请仔细阅读测试仪的操作手册，了解其功能和特点。

在未掌握操作技能之前，不要轻易使用该仪器进行测试。

3.在使用前，请确保测试仪已接通地线，并正确接通电源。

4.操作过程中，请勿触摸任何电器部件，或在液体闪点测试过程中将手伸入测试区域。

5.在测试过程中，请勿将任何受损或损坏的容器或液体放入测试区域。

6.在测试过程中，请勿使用可燃或易燃的化学物品，避免产生危险。

7.使用完毕后，请关闭测试仪并断开电源线。

2. 保养规程1.定期检查仪器的所有部件是否完好，并进行必要的清洁和维护。

2.在使用过程中，应定期更换电极。

3.在仪器停止使用后，应保持其清洁干燥，并将其放置在干燥通风的地方。

4.请勿将任何化学物品或其他物品放在测试仪上，以避免损坏机器或影响测试结果。

5.如无法正常使用测试仪，请立即停止使用并及时维修或更换。

3. 附加注意事项1.如需处理化学物品，请按照相关规定进行操作。

2.在接通测试仪电源时，请勿将电源线插头触碰水或其他液体。

3.使用测试仪进行测试时，请勿同时进行其他操作，以免分散注意力。

4.在测试过程中，请勿让测试仪接触到潮湿的环境或水。

结论型开口闪点测试仪是一种十分有效、便捷、易于使用的测试仪器。

在使用过程中，应十分重视安全操作规程，切勿急躁、马虎。

同时，保养测试仪也非常重要，因为只有保持测试仪的良好状态，才能更好的发挥其作用并延长其寿命。

SYD-3536A型自动开口闪点试验器使用说明书武汉格莱莫检测设备有限公司目录一、概述 (2)二、主要技术指标和参数 (2)三、仪器结构 (2)四、仪器特点 (4)五、工作原理 (4)六、使用方法及操作步骤 (4)七、仪器的校准说明 (11)八、注意事项 (13)九、常见故障及排除方法 (14)十、仪器成套和技术文件 (14)本仪器为高温、精密测试仪器，使用前请务必详阅使用说明书，谨慎操作，防止意外！一、概述格莱莫SYD-3536A全自动开口闪点试验器，是根据中华人民共和国标准GB/T 3536-2008《石油产品闪点和燃点测定法（克利夫兰开口杯法）》所规定的要求设计制造的，适用于按该标准规定的方法，测定除燃料油和开口闪点低于79℃的石油产品克利兰夫开口杯法闪点。

本仪器采用单片机控制技术，彩色液晶显示屏，全中文人机对话界面，无标识键盘；对可预值闪点温度、试样标号、大气压强、试验日期等参数，具有菜单提示，导向式输入功能；应用开放式、模糊控制集成软件、模块化结构设计等技术。

本仪器设计先进，人机对话界面亲切，操作使用方便，试验结果准确，是理想的同类进口仪器的替代产品，可广泛应用于铁路、航空、电力、石油行业及大专院校、科研院所、计量检测部门等单位作石油产品闪点的检测和试验。

二、主要技术指标和参数1、工作电源： AC220(-10%～+5%)V、50 Hz；2、温度测量：量程：室温～400℃；重复性：≤4℃；再现性：≤8℃；温度显示单位：0.1℃；3、升温速度：符合GB/T3536标准；4、点火方式：气体火焰3.2㎜～4.8㎜；5、环境温度： (10~40)℃；6、相对湿度：≤80%；7、整机功耗：不大于400W；8、外形尺寸： (升降臂未抬起时) 410㎜×360㎜×310㎜（长×宽×高）；(升降臂抬起时) 410㎜×360㎜×420㎜（长×宽×高）。

SYD-3536 克利夫兰开口闪点试验器安全操作规程1.按标准所规定的要求，仪器放置在光线较暗且避风的地方以便观察闪火，准备好试验用的各种试验器具、材料等。

2.检查本仪器的工作状态是否符合规定的工作环境和工作条件，检查仪器的外壳，必须处于良好的接地状态，检查仪器外表及相关配件有无损坏或缺失，填写仪器使用记录。

3.打开电源（AC 220V±10%）开关，指示灯亮，可进行试验操作。

4.将试样倒入克利夫兰油杯中，至刻线处。

5.把油杯放在电炉上，油杯要轻拿轻放，以防玻璃管破碎，造成漏电。

调节好点火装置和温度计的高度（温度计的水银球距杯底约6.5mm,位置在与点火器相对一侧距杯边缘约16mm处），调节好火焰的大小（直径4mm±0.8mm的火球，并位于坩埚口上方2mm~2.5mm处），根据标准的规定调节电位器（顺时针旋转电位器旋钮，电流指示仍未过零，请再向右旋转一点角度即可），即调节升温速度（开始加热试样，升温速度迅速到达14℃/min~17℃/min，待试样温度达到预期闪点前56℃时，调节加热器降低升温速度，以便在预期闪点前28℃时能使升温速度控制在5.5℃/min±0.5℃/min），随后就可以进行点火试验。

6.在预期闪点前28℃时，按动划扫按钮开关，点火杆划扫点火。

如未出现闪点现象，则每升温2℃后，再次按动划扫按钮开关，点火杆向相反方向划扫点火。

试验火焰每次越过试验杯所需时间约为1s。

7.在油面上任何一点出现闪火时，记录温度计上的温度作为闪点。

8.继续加热，保持试样升温速度5.5℃/min±0.5℃/min，并按上述操作要求用点火器点火试验，当试样接触火焰立即着火，并能继续燃烧不少于5s时，停止加热，并记录温度计上的温度，作为试样的燃点。

9.调节加热速率时，尽量不要使加热电流长时间的超过2.5A，以保证仪器的长期稳定使用。

使用过程中，要经常检查乳胶管的老化情况，注意用气安全。

克利夫兰开口闪点试验仪检验规程
本规程用于新置的或使用中的试验室沥青闪点与燃点检验
一、总则
试验室用克利夫兰开品闪点试验仪系用于JTJ052-2000中T0611-1993标准要求的测定沥青闪点与燃点的专用设备，本仪器是按照石油和石油产品试验方法国家标准GB/T3536-2000《石油产品闪点和燃点测定法》（克利夫兰开口杯法）来设计制造的。

检验周期为一年。

二、技术要求
1、应有铭牌，其中包括制造厂，型号，出厂编号与日期
2、自动扫划、点火；
3、电炉加热功率0-400W连续可调；
4、加热丝由透明石英管保护，无明火，防爆，且升温速度快。

三、检验用标准器具
5、卡尺 200mm/0.02mm
6、温度计0-400℃/2℃
四、检验方法
（一）外观
7、用感官和启动试验检查，要符合1，2，3，4条规定。

（二）技术参数检验：
8、启动前检查温度计的水银球距杯度距离、位置以及点火器的旋转半径是否满足要求，如不满足应
及时调整。

9、开始加热时，温度是否能迅速达到14℃/min-17℃/min。

10、观测点火器火苗是否成标准球的形状或直径为4mm±0.8mm的小球形试焰。

五、检验结果评定
11、新克利夫兰开口闪点试验仪必须全部符合技术要求。

12、使用中利夫兰开口闪点试验仪应符合2、3、4条技术要求。

13、如第一次试验不合格，可再复测一次，以复测的检测结果为评定结果。

六、附录
检验记录表。

试验室用克利夫兰开口闪点试验仪检验记录表仪器编号：自校日期：
检验编号：有效日期：。

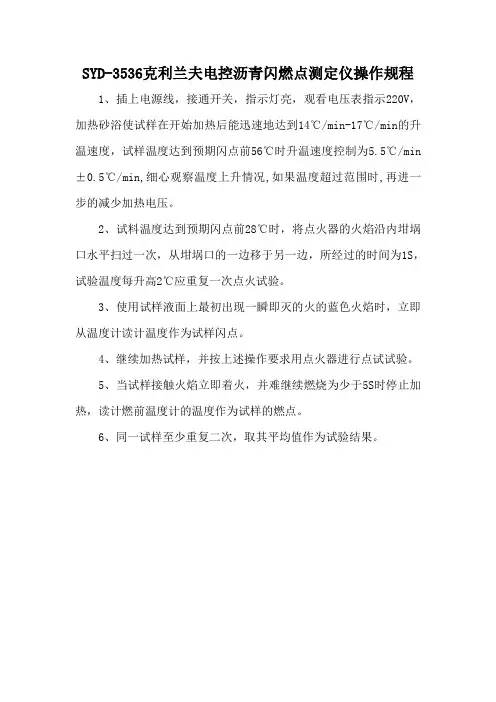

SYD-3536克利兰夫电控沥青闪燃点测定仪操作规程
1、插上电源线，接通开关，指示灯亮，观看电压表指示220V，加热砂浴使试样在开始加热后能迅速地达到14℃/min-17℃/min的升温速度，试样温度达到预期闪点前56℃时升温速度控制为5.5℃/min ±0.5℃/min,细心观察温度上升情况,如果温度超过范围时,再进一步的减少加热电压。

2、试料温度达到预期闪点前28℃时，将点火器的火焰沿内坩埚口水平扫过一次，从坩埚口的一边移于另一边，所经过的时间为1S，试验温度每升高2℃应重复一次点火试验。

3、使用试样液面上最初出现一瞬即灭的火的蓝色火焰时，立即从温度计读计温度作为试样闪点。

4、继续加热试样，并按上述操作要求用点火器进行点试试验。

5、当试样接触火焰立即着火，并难继续燃烧为少于5S时停止加热，读计燃前温度计的温度作为试样的燃点。

6、同一试样至少重复二次，取其平均值作为试验结果。

全自动开口闪点测定仪使用方法及操作步骤全自动开口闪点测定仪使用方法及操作步骤⒈介绍全自动开口闪点测定仪（简称闪点仪）是一种用于测量液体或固体样品的开口闪点的仪器。

本文将详细介绍闪点仪的使用方法及操作步骤。

⒉仪器准备●将闪点仪放置在水平台面上，确保仪器稳定。

●连接电源，并确认电源是否正常工作。

●检查闪点仪是否与电脑或其他外部设备连接，确保连接正常。

⒊样品准备●准备待测样品，并将其倒入样品容器中。

●关闭样品容器，并确保密封良好。

●根据需要，可以进行多重测试，准备相应数量的样品容器。

⒋仪器设置●打开闪点仪的控制面板，进入设置界面。

●根据样品类型和实验要求，设置仪器参数，如温度范围、搅拌速度等。

●确认设置完成后，保存参数。

⒌仪器校准●根据闪点仪的说明书，进行仪器的校准。

●确保校准过程准确无误，并校正仪器偏差。

●记录校准结果，以备参考。

⒍闪点测试●将样品容器插入闪点仪的测试槽中。

●启动闪点仪，开始测试过程。

●仪器会自动升温，并进行样品搅拌。

●监测仪器显示屏上的温度和闪点数值，直到出现闪点。

●记录并记录闪点数值，以备后续分析。

⒎数据分析●根据闪点测试结果，进行数据整理和分析。

●可以利用统计软件或其他工具对数据进行进一步处理。

●根据需要，图表或报告，以便对闪点数据进行更详细的分析。

附件：本文档所涉及的附件包括仪器说明书、校准记录表、测试数据记录表等。

法律名词及注释：⒈开口闪点：液体或固体样品在开口条件下开始燃烧的最低温度。

⒉闪点仪：全自动开口闪点测定仪的简称。

⒊仪器参数：闪点仪进行测试时所需的设定数值，如温度范围、搅拌速度等。

S Y D—3536型克利夫兰开口闪点测定仪技术操作规程-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN不锈钢检验室SYD—3536型克利夫兰开口闪点测定仪技术操作规程文件编号：质量管理部.ZY—240编制：黄晓玲审核：王长生批准：姜宝禄2011年5月15日发布2011年6月1日实施本钢（集团）有限责任公司质量管理部文件更改履历表2SYD—3536型克利夫兰开口闪点测定仪技术操作规程1适用范围本标准规定了用克利夫兰开口杯仪器测定石油产品闪点和燃点的方法。

适用于除燃油（燃料通常按GB/T261进行测定）以外的开口杯高于79℃的石油产品。

注：闪点和燃点表示在规定条件下，一种物质与空气形成可燃性混合物且持续燃烧的能力。

闪点和燃点仅仅是用于评价物质易燃性众多分析手段的两种。

2引用标准GB/T 261 闪点的测定宾斯基-马丁闭口杯法（GB/T 261 -2008，ISO2719:2002.MOD）GB/ T514 石油产品试验用玻璃体温度计技术条件GB/T 4756 石油液体手工取样法GB/T 6683 石油产品试验方法精密度数据确定法GB/T 15000.3标准样品工作导则（3）标准样品值的一般原则和统计方法（GB/15000.3-1994，neqISO导则35，）GB/T 15000.3标准样品工作导则（7）标准样品生产者能力的通用要求（GB/15000.7-2001 ISO导则35，IDT）GB/T 15000.8标准样品工作导则（8）有证标准样品使用（GB/15000.8 2003，ISO导则33，IDT）3工作原理在规定试验条件下，试验火焰引起试样蒸汽着火，并使火焰蔓延至液体表面最低温度，修正到101.3kPa大气压下。

4 试验条件环境要求温度：20℃±10℃，相对湿度：不大于85%。

5试样要求5.1分样：在低于预期闪点至少56℃下进行分样，如果在试验前要将一部分原样品分装贮存，应确保每份样品充满其容器容积而定50％以上。

SYD—3536-1型克利夫兰开口闪点试验器使用说明书武汉格莱莫检测设备有限公司目录一、用途及适用范围 (2)二、主要技术特性和参数 (2)三、主要结构及电原理图 (2)四、仪器的使用 (4)五、注意事项 (8)六、常见故障及排除方法 (8)七、仪器成套及技术文件 (8)本仪器为高温、精密测试仪器，使用前请务必详阅使用说明书，谨慎操作，防止意外！一、用途及适用范围本仪器是于按照中华人民共和国标准GB/T3536-2008《石油产品闪点和燃点的测定克利夫兰开口杯法》、上海市企业标准Q/YXYY15《SYD-3536型克利夫兰开口闪点试验器》所规定的要求设计制造的，适用于测定除燃料油以外的、开口杯闪点高于79℃的石油产品和沥青的闪点和燃点。

二、主要技术特性和参数1、工作电源： AC(220±10%)V、50Hz。

2、加热装置：电炉加热，无明火，防爆，功率(0∼600)W连续可调，最高加热温度400℃。

3、温度控制：单片机温度控制，升温速率符合GB/T3536-2008标准要求。

4、温度显示：液晶屏显示各种温度参数，显示值(0～400)℃，精度0.1℃。

5、划扫装置：自动扫划。

6、温度传感器： Pt100铂电阻温度传感器。

7、点火装置：⑴引火源：煤气（或其它民用可燃气，下同）；⑵喷口孔径：约0.8㎜。

8、环境温度： -10℃∼50℃。

9、相对湿度：≤85%。

10、整机功耗：不大于650W。

11、外形尺寸： 340㎜×320㎜×450㎜（长×宽×高、含传感器）。

三、主要结构及电原理图（一）主要结构1、整机结构本仪器的整机结构见图1所示。

⑴克利夫兰试样油杯：本仪器盛放试样和加热的专用油杯。

⑵操作面板：见图2介绍。

⑶温度传感器：PT100铂电阻温度传感器，垂直固定于温度传感器架上，其触点置于试样中。

⑷电炉：加热电炉。

⑸点火扫划杆：自动划扫，使试验火焰每次通过试验杯的时间约为1秒。

沥青闪点、燃点试验操作细则（克利夫兰开口杯法）
1.总则
1.1.本细则适用于测定粘稠、石油沥青、煤沥青及闪点在790C以上的液体石油沥青材料的闪点和燃点。

1.2.本细则参照现行标准JTJ052-2000编制。

2.仪器设备
SYD-3536型克利夫兰沥青闪点测定器。

温度计、附有调节器的可燃电炉。

3.试验步骤
3.1.准备工作
A、将闪点仪按使用说明进行安装。

将防风屏安装好，同时将点火器点火，调节形成直径为4±0.8mm的小球火焰。

B、将沥青试样按标准要求加热，倒入试样杯中至标线处。

3.2.在试样温度达到预期闪点前56℃时，调节升温速度使之达到14～17℃/min。

达到56℃后，降低升温速度使其在预期闪点前28℃时，能控制在5.5±0.5℃/min。

3.3.在预期闪点前28℃开始，每2℃将点火器火焰从试杯上方2～2.5mm处以弧水平扫过。

当试样液面出现一瞬间即灭的蓝色火焰，该点温度即为闪点，继续进行试验，当试样接触火焰立即出现火苗并能持续燃烧5S时，该点温度即为燃点。

如遇停电超5分钟，试样作废。

5.数据处理
5.结果评定
5.1. 结果如符合相关规范要求，判为合格；如不符合，则判为不合格。

6.相关文件
6.1.样品管理程序。

6.2.检测报告管理程序。

6.3.采（抽）样程序。

7.相关记录
7.1.《沥青闪点．燃点试验记录》。
