汽车空调液气分离器的工作原理
汽车空调系统中的液气分离器是一个重要的部件，它起着关键
的作用。
液气分离器的主要功能是将空调系统中的液态制冷剂和气
态制冷剂分离开来，确保系统能够正常运行并提供高效的制冷效果。
液气分离器的工作原理基于液态制冷剂和气态制冷剂在不同压
力下的特性。
当制冷剂进入液气分离器时，由于分离器内部的设计，气态制冷剂会被分离出来并被排出系统外，而液态制冷剂则会被保
留在分离器内部。
液气分离器通常包含一个内部过滤器和一个膨胀阀。
当制冷剂
进入分离器时，气态制冷剂会通过过滤器被过滤出来，而液态制冷
剂则会通过膨胀阀被释放出来。
这样，液态制冷剂就可以继续流向
空调系统中的蒸发器，从而实现制冷效果。
通过液气分离器的工作原理，空调系统可以保持稳定的运行状态，避免气态制冷剂进入蒸发器和压缩机，从而提高系统的效率和
性能。
此外，液气分离器还可以保护蒸发器和压缩机不受气态制冷
剂的影响，延长它们的使用寿命。
总的来说，汽车空调液气分离器的工作原理是通过分离液态制冷剂和气态制冷剂，确保系统正常运行并提供高效的制冷效果。
这一关键部件在汽车空调系统中扮演着重要的角色，确保了驾驶者和乘客在炎热的夏季能够享受到舒适的驾驶环境。

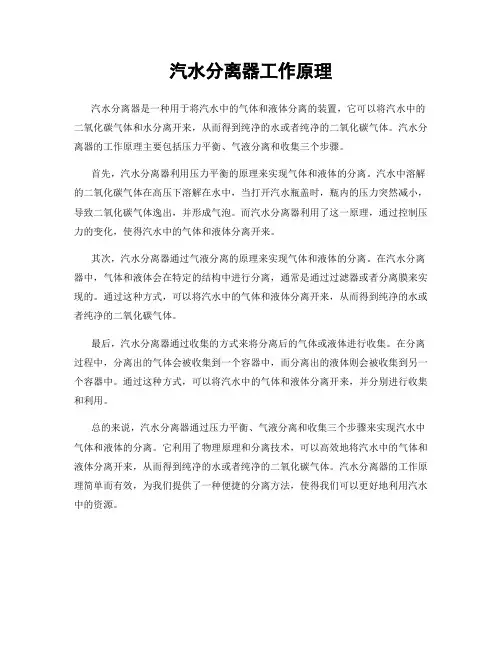

汽水分离器工作原理
汽水分离器是一种用于将汽水中的气体和液体分离的装置，它可以将汽水中的二氧化碳气体和水分离开来，从而得到纯净的水或者纯净的二氧化碳气体。
汽水分离器的工作原理主要包括压力平衡、气液分离和收集三个步骤。
首先，汽水分离器利用压力平衡的原理来实现气体和液体的分离。
汽水中溶解的二氧化碳气体在高压下溶解在水中，当打开汽水瓶盖时，瓶内的压力突然减小，导致二氧化碳气体逸出，并形成气泡。
而汽水分离器利用了这一原理，通过控制压力的变化，使得汽水中的气体和液体分离开来。
其次，汽水分离器通过气液分离的原理来实现气体和液体的分离。
在汽水分离器中，气体和液体会在特定的结构中进行分离，通常是通过过滤器或者分离膜来实现的。
通过这种方式，可以将汽水中的气体和液体分离开来，从而得到纯净的水或者纯净的二氧化碳气体。
最后，汽水分离器通过收集的方式来将分离后的气体或液体进行收集。
在分离过程中，分离出的气体会被收集到一个容器中，而分离出的液体则会被收集到另一个容器中。
通过这种方式，可以将汽水中的气体和液体分离开来，并分别进行收集和利用。
总的来说，汽水分离器通过压力平衡、气液分离和收集三个步骤来实现汽水中气体和液体的分离。
它利用了物理原理和分离技术，可以高效地将汽水中的气体和液体分离开来，从而得到纯净的水或者纯净的二氧化碳气体。
汽水分离器的工作原理简单而有效，为我们提供了一种便捷的分离方法，使得我们可以更好地利用汽水中的资源。

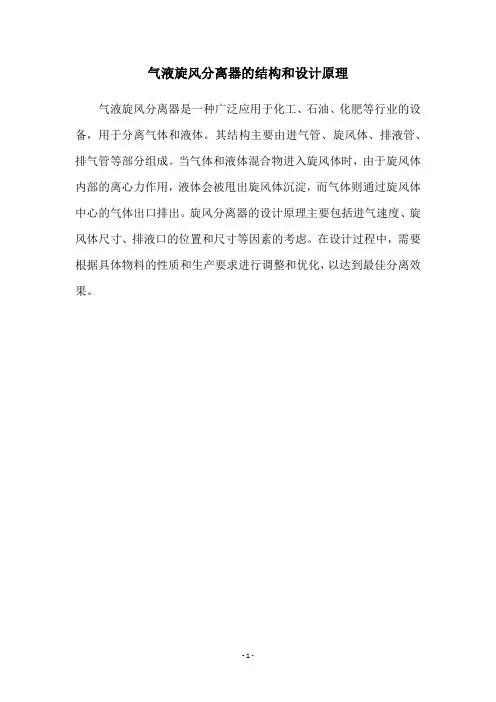

气液旋风分离器的结构和设计原理
气液旋风分离器是一种广泛应用于化工、石油、化肥等行业的设备，用于分离气体和液体。
其结构主要由进气管、旋风体、排液管、排气管等部分组成。
当气体和液体混合物进入旋风体时，由于旋风体内部的离心力作用，液体会被甩出旋风体沉淀，而气体则通过旋风体中心的气体出口排出。
旋风分离器的设计原理主要包括进气速度、旋风体尺寸、排液口的位置和尺寸等因素的考虑。
在设计过程中，需要根据具体物料的性质和生产要求进行调整和优化，以达到最佳分离效果。
- 1 -。
真空泵气液分离器原理
真空泵气液分离器是一种通过分离气体和液体的装置，常用于真空泵的工作中。
其主要原理是利用离心力将气体和液体分离，从而保护真空泵的使用寿命。
在真空泵的工作过程中，气体和液体常常混合在一起，这会对真空泵造成损害。
因此，需要一种装置来将气体和液体分离开来。
真空泵气液分离器就是一种这样的装置。
真空泵气液分离器的原理是利用离心力将气体和液体分离。
当气体和液体进入分离器时，它们会被送入旋转体内。
在旋转体的作用下，气体和液体会分别向外分离，形成两个分层。
分离后的液体会沉积在底部，而气体则会上升到顶部，最终排出。
除了分离气体和液体外，真空泵气液分离器还可以通过过滤器将颗粒物过滤掉。
这可以保护真空泵的使用寿命，防止颗粒物进入真空泵内部，损坏其部件。
总之，真空泵气液分离器是一种对真空泵非常重要的装置。
它可以有效地将气体和液体分离开来，并通过过滤器去除颗粒物，从而保护真空泵的使用寿命。
- 1 -。
气液旋流器旋流式分离器设计气液旋流器（Cyclone Separator）是一种常用的分离设备，适用于气体与液体或固体的分离。
它利用气体流体在旋转中的离心力，将气体中的液体或固体从气体中分离出来。
气液旋流器旋流式分离器设计的目的是提高分离效率和设备性能。
下面将详细介绍气液旋流器昂旋流式分离器的设计要点和设计原理。
1.几何形状：旋流器通常采用圆柱形状，顶部有一个圆锥形状的缓冲区。
这样设计可以提供旋转气流的平滑过渡，减少液体或固体的旋转速度。
2.尺寸：旋流器的尺寸是根据处理流量和所需的分离效率来确定的。
一般来说，较大的旋流器具有较高的分离效率，但也会增加设备的体积和成本。
3.进口和出口：旋流器的进口和出口尺寸和形状对于分离效率至关重要。
进口应该设计为旋转气流的平滑流入，出口应该设计为旋转气流的平滑流出，以避免液体或固体携带入气体中。
4.材料选择：旋流器的材料应该选用耐腐蚀性能好的材料，以适应处理流体的化学性质。
常见的材料有不锈钢、碳钢和聚合物等。
1.旋流效应：气液旋流器中的气体流体在旋转中会产生离心力，使得液体或固体被迅速分离出来。
离心力使得较重的物质靠近旋流器的外壁，而较轻的物质则靠近旋流器的中心。
2.颗粒沉降：在旋流器中，重的颗粒由于离心力的作用会沿着旋流器的壁面下降，并最终被固定在旋流器的底部。
而轻的颗粒则会顺着气流带到旋流器的顶部，再由出口排除。
3.液体回流：在旋流器的底部，设计了一个缓冲区，使得分离的液体可以回流到旋流器的底部，并进一步沉淀下来。
这样可以避免液体随着气流流出旋流器，提高分离效率。
总之，气液旋流器旋流式分离器的设计要点包括几何形状、尺寸、进口和出口设计以及材料选择。
其设计原理是利用旋转气流产生的离心力实现气体与液体或固体的分离。
通过合理的设计和选择适当的操作条件，可以提高气液旋流器旋流式分离器的分离效率和设备性能。
液气分离器钻井液液气分离器也是气浸钻井液除气的专用设备，属常压除气范畴，基于常压除气原理，不过它是处理气浸钻井液的初级脱气设备，与除气器的主要区别在于它主要用于清除环空钻井液喷出来的直径≥3mm的大气泡。
大气泡是指大部分充满井眼环空某段的钻井液的膨胀性气体，其直径大约为3-25mm。
这些大气泡引起井涌。
甚至喷出转盘表面。
另外，液气分离器主要是靠重力冲撞作用来实现液气分离的，而除气器是采用真空、紊流、离心等原理，除气器的处理气体量比液气分离器少得多，但是清除气体更彻底。
通常经液气分离器处理后的钻井液中还会有小气泡，通过振动筛后，需进入除气器再进行常规除气。
液气分离器可以直接从旋转防喷器处进液，也可以从节流管汇外进液。
液气分离器按压力分常压式和压力自控式两种。
在过去的50年里，它们已经从简单的开式罐发展到复杂的密闭和加压式容器。
一般液气分离器是与节流管汇和电子点火装置配套使用的，用于脱离钻井液中的游离气体，可应用于欠平衡钻井液和硫化氢气体的钻井液处理。
液气分离器的类型常用的液气分离器有两种类型1.封底式除气罐底部封闭。
钻井液通过一根U形管线回到循环罐内。
除气罐内钻井液面的高度，可通过u管的高度增减来控制。
2.开底式分离器罐无底，下半部潜入钻井液中。
罐内的液面依靠底部潜入深度来控制，这种分离器在国外俗称“穷孩子”，说明其简易性。
最简单、最可靠的液气分离器是封底式的。
因为它的钻井液柱高度受到循环罐内液面高度的限制。
液气分离器的工作压力等于游离气体由排出管排出时的摩擦阻力。
分离器内始终保持一定高度的液面（钻井液柱高），如果上述摩擦阻力大于分离器内钻井液柱的静水压力，将造成“短路”，未经分离的气浸钻井液就会直接排入钻井液循环罐内。
分离器产生“短路”一般是在气浸钻井液出现大量气体（峰值）的条件下发生的。
这表明分离器处理能力不足。
液气分离器原理液气分离器的基本原理都是相同的。
开底式的基本结构是一个底部敞开（或有一个直径较大的排出口）的立式钢质圆筒，筒的一侧有一个钻井液入口，顶端是气体排出口。
气液分离器采用的分离结构很多,其分离方法也有：1、重力沉降；2、折流分离；3、离心力分离；4、丝网分离；5、超滤分离；6、填料分离等。
但综合起来分离原理只有两种：一、利用组分质量（重量）不同对混合物进行分离（如分离方法1、2、3、6）。
气体与液体的密度不同，相同体积下气体的质量比液体的质量小。
二、利用分散系粒子大小不同对混合物进行分离（如分离方法4、5）。
液体的分子聚集状态与气体的分子聚集状态不同，气体分子距离较远，而液体分子距离要近得多，所以气体粒子比液体粒子小些。
一、重力沉降1、重力沉降的原理简述由于气体与液体的密度不同，液体在与气体一起流动时，液体会受到重力的作用，产生一个向下的速度，而气体仍然朝着原来的方向流动，也就是说液体与气体在重力场中有分离的倾向，向下的液体附着在壁面上汇集在一起通过排放管排出。
2、重力沉降的优缺点优点：1）设计简单。
2）设备制作简单。
3）阻力小。
缺点：1）分离效率最低。
2）设备体积庞大。
3）占用空间多。
3、改进重力沉降的改进方法：1）设置内件，加入其它的分离方法。
2）扩大体积，也就是降低流速，以延长气液混合物在分离器内停留的时间。
1）设计简单。
2）设备制作简单。
3）阻力小。
缺点：1）分离效率最低。
2）设备体积庞大。
3）占用空间多。
3、改进重力沉降的改进方法：1）设置内件，加入其它的分离方法。
2）扩大体积，也就是降低流速，以延长气液混合物在分离器内停留的时间。
优点：４、由于气液混合物总是处在重力场中，所以重力沉降也广泛存在。
由于重力沉降固有的缺陷，使科研人员不得不开发更高效的气液分离器，于是折流分离与离心分离就出现了。
二、折流分离１、折流分离的原理简述由于气体与液体的密度不同，液体与气体混合一起流动时，如果遇到阻挡，气体会折流而走，而液体由于惯性，继续有一个向前的速度，向前的液体附着在阻挡壁面上由于重力的作用向下汇集到一起，通过排放管排出。
２、折流分离的优缺点优点：１）分离效率比重力沉降高。

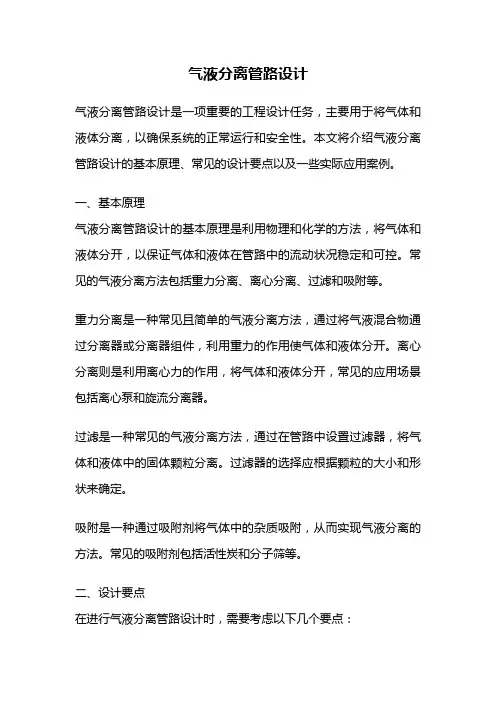

气液分离管路设计气液分离管路设计是一项重要的工程设计任务，主要用于将气体和液体分离，以确保系统的正常运行和安全性。
本文将介绍气液分离管路设计的基本原理、常见的设计要点以及一些实际应用案例。
一、基本原理气液分离管路设计的基本原理是利用物理和化学的方法，将气体和液体分开，以保证气体和液体在管路中的流动状况稳定和可控。
常见的气液分离方法包括重力分离、离心分离、过滤和吸附等。
重力分离是一种常见且简单的气液分离方法，通过将气液混合物通过分离器或分离器组件，利用重力的作用使气体和液体分开。
离心分离则是利用离心力的作用，将气体和液体分开，常见的应用场景包括离心泵和旋流分离器。
过滤是一种常见的气液分离方法，通过在管路中设置过滤器，将气体和液体中的固体颗粒分离。
过滤器的选择应根据颗粒的大小和形状来确定。
吸附是一种通过吸附剂将气体中的杂质吸附，从而实现气液分离的方法。
常见的吸附剂包括活性炭和分子筛等。
二、设计要点在进行气液分离管路设计时，需要考虑以下几个要点：1. 流量计算：根据实际工艺需求和系统参数，计算气体和液体在管路中的流量和速度，以确保系统的正常运行。
2. 设计压差：在设计气液分离管路时，需要考虑气体和液体在管路中的压差，以确保系统的稳定性和安全性。
3. 材料选择：根据气液分离管路所处的工况环境和介质特性，选择适合的材料，以确保管路的耐腐蚀性和耐压性。
4. 分离效率：根据气液分离的要求，选择合适的分离方法和设备，以提高气液分离的效率和精度。
5. 排放处理：对于分离后的气体和液体，需要考虑其后续处理和排放，以满足环保要求。
三、实际应用案例气液分离管路设计在许多工业领域中都有广泛的应用。
以下是一些实际应用案例：1. 石油化工：在石油化工生产过程中，气液分离管路设计用于将气体和液体分离，以确保产品的质量和生产效率。
例如，在炼油过程中，气液分离管路被用于将原油中的气体和液体分离，以提取出纯净的液体产品。
2. 医疗设备：在医疗设备中，气液分离管路设计用于将气体和液体分离，以确保设备的正常运行和安全性。
气液分别器采纳的分别构造好多,其分别方法也有：1、重力沉降；2、折流分别；3、离心力分别；4、丝网分别；5、超滤分别；、填料分别等。
但综合起来分别原理只有两种：一、利用组分质量（重量）不一样对混淆物进行分别（如分别方法1、2、3、6）。
气体与液体的密度不一样，同样体积下气体的质量比液体的质量小。
二、利用分别系粒子大小不一样对混淆物进行分别（如分别方法4、5）。
液体的分子齐集状态与气体的分子齐集状态不一样，气体分子距离较远，而液体分子距离要近得多，因此气体粒子比液体粒子小些。
一、重力沉降1、重力沉降的原理简述因为气体与液体的密度不一样，液体在与气体一同流动时，液领会遇到重力的作用，产生一个向下的速度，而气体仍旧朝着本来的方向流动，也就是说液体与气体在重力场中有分别的偏向，向下的液体附着在壁面上齐集在一同经过排放管排出。
2、重力沉降的优弊端长处：1）设计简单。
2）设施制作简单。
3）阻力小。
弊端：1）分别效率最低。
2）设施体积宏大。
3）占用空间多。
3、改良重力沉降的改良方法：1）设置内件，加入其余的分别方法。
2）扩大概积，也就是降低流速，以延伸气液混淆物在分别器内逗留的时间。
1）设计简单。
2）设施制作简单。
3）阻力小。
弊端：1）分别效率最低。
2）设施体积宏大。
3）占用空间多。
3、改良重力沉降的改良方法：1）设置内件，加入其余的分别方法。
2）扩大概积，也就是降低流速，以延伸气液混淆物在分别器内逗留的时间。
长处：４、因为气液混淆物老是处在重力场中，因此重力沉降也宽泛存在。
因为重力沉降固有的缺点，使科研人员不得不开发更高效的气液分别器，于是折流分别与离心分别就出现了。
二、折流分别１、折流分别的原理简述因为气体与液体的密度不一样，液体与气体混淆一同流动时，假如碰到阻拦，气领会折流而走，而液体因为惯性，持续有一个向前的速度，向前的液体附着在阻拦壁面上因为重力的作用向下齐集到一同，经过排放管排出。
２、折流分别的优弊端长处：１）分别效率比重力沉降高。
气液分离器均压孔原理
气液分离器是用于分离压缩空气中的液体和固体颗粒的设备。
气液分离器通过膜式过
滤器将颗粒过滤掉，然后通过均压孔进行气液分离。
气液分离器均压孔原理是指通过均匀
的孔洞分布，使混合气体在流动过程中，液体和气体分别沿着不同的路径运动，达到迅速
分离的效果。
气液混合物在进入气液分离器后，由于惯性作用和重力作用，液体颗粒会沉积在气液
分离器的底部，形成液体层。
均压孔位于液体层上方，通过均匀的孔洞分布，使气体流过
均压孔后受到一定的阻力，而液体不同，由于重力的影响，液体顺着壁面流向底部。
这样，在均压孔上方形成了一个气体空间。
当气液分离器运行时，气液混合物先通过导流片进行均流处理，然后进入膜式过滤器
进行过滤。
在过滤过程中，大部分的液体颗粒已被过滤掉，只有少量的极小颗粒和部分液
滴还存在于气液分离器内。
这时，气体通过均压孔进入气体空间，因为孔径的大小和分布均匀，所以气体在均压
孔处受到的阻力相同，气体速度也相同，因此形成了一个相对稳定的气体空间。
在气体空间中，只有非常小的液滴或颗粒可以通过均压孔，进一步分离或蒸发，从而
使气体在慢慢上升的过程中逐渐净化。
需要注意的是，如果气液分离器均压孔的孔径过大，将导致液滴和颗粒通过均压孔，
降低气体的净化效果；如果孔径过小，将导致气液分离器进口处的压力下降，影响过滤效果。
⽓液分离器（卧式）
简介：
XDLF、XDWF⾼效低噪⾳⽓液分离器，主要⽤于分离带压输送的天然⽓或其它⽆腐蚀⽓体中的液体（如轻质油、⽔、油污和含⽔泥砂等），也可⽤于分离或去除压缩空⽓中的液体杂质。
原理：
XDLF型⽴式分离器根据离⼼分离原理和破沫捕雾原理，含液⽓从进⽓⼝切向进⼊分离螺道，当达到⼀定速度，在急剧改变⽅向和离⼼⼒作⽤下，⽓体与液（固）体分离，液（固）体顺着螺道外筒内壁掉⼊储液罐，⽓体经螺道内管进⼊破沫⽹进⼀步分离后从出⼝排出。
XDWF卧式分离器⽓液进⼝利⽤各形挡板、旋流分离元件及⽓流减速器，利⽤⽓液密度差实现⽓液分离。
特点：
1. ⽓液进⼝利⽤各形挡板，旋流分离元件、⽓流减速器，利⽤⽓液密度差，实现⽓液初分离；
2. 沉降区的整流、聚结构件有利于⽓流形成层流⽽更好的沉降，并使雾沫聚积分离；
3. ⽓出⼝的精分头和除雾器可使分离效率达99%；
4. 安装有安全阀，确保容器和系统安全；
5. 设有排污⼝定期排污、排渣；
6. 浮⼦液位计⽅便观察、运⾏可靠，并可远传报警；
7. 精分头、除雾器可拆卸清洗、更换；
8. 可两相或三相分离（油、⽓、⽔）；
9. 按客户要求进⾏特殊规格⾮标设计和制造（压⼒、直径、长度、结构、开⼝、腐蚀介质等）。
汽水分离器原理及结构物理原理：汽水分离器的主要作用是将瓶中的汽水和气体分离，汽水是液体，气体是充填在瓶中的空气。
所以物理上分离汽水和气体就相当于将液体和气体分离。
物理上可以通过气液分离的工作原理来实现。
气液分离是通过利用物理原理将液体与气体分离的过程。
液体中的气体可以被加热、降温或增大液体面积等方式使气体离开液体。
汽水分离器常用的物理分离方法是利用气体的溶解度随温度变化而变化的原理。
在汽水分离器中，通过对汽水瓶的加热，增加汽水中二氧化碳的溶解度，使二氧化碳从汽水中释放出来，从而分离汽水和气体。
在汽水分离器中，首先需要将汽水瓶插入分离器的适配口中，然后通过加热器对汽水进行加热。
热量的输入会使汽水中的二氧化碳溶解度降低，从而导致二氧化碳从汽水中释放出来。
释放出的二氧化碳会通过分离器中的气体排出口排出，从而实现汽水和气体的分离。
化学原理：汽水中主要含有二氧化碳，二氧化碳的化学性质是稳定的。
汽水分离器可以通过化学反应的方式将二氧化碳转化成其他化合物，从而将其分离出来。
在汽水分离器中，常用的化学分离方法是利用碱性物质对二氧化碳的吸收。
碱性物质可以与二氧化碳发生化学反应，生成相应的盐和水。
通过向汽水中加入碱性物质，二氧化碳会与碱发生反应，生成相应的盐，从而将二氧化碳与汽水分离开。
汽水分离器的结构包括汽水瓶适配口、加热器、化学反应室和气体排出口。
汽水瓶适配口是用于将汽水瓶固定在分离器中，确保汽水和气体可以分离。
加热器是用于加热汽水的部分，通过加热使汽水中的二氧化碳溶解度降低，从而实现汽水和气体的分离。
化学反应室是用于进行化学反应的部分，通过向汽水中加入碱性物质，使二氧化碳与碱发生反应，生成相应的盐，从而将二氧化碳与汽水分离开。
气体排出口是用于排放分离后的气体，使其从分离器中排出。
总之，汽水分离器通过物理和化学原理，以及特定的结构，实现了对汽水和气体的分离。
它是一种常用的设备，可以有效保持汽水的新鲜度。
mvr卧式蒸发器、气液分离器原理英文回答：MVR (Mechanical Vapor Recompression) evaporator is a type of evaporator that utilizes mechanical energy to compress and recycle the vapor generated during the evaporation process. The principle behind MVR evaporator is to increase the temperature and pressure of the vapor, which allows it to condense and release its latent heat to the feed liquid. This helps to reduce the energy consumption and increase the overall efficiency of the evaporation process.In an MVR evaporator, the feed liquid is heated in a heat exchanger to reach its boiling point. The liquid is then fed into the evaporator chamber where it is exposed to a vacuum environment. As the liquid boils, it generates vapor which rises to the top of the chamber. The vapor is then compressed by a mechanical compressor and recycled back into the evaporator chamber. This compressed vapormixes with the incoming feed liquid, transferring its latent heat and causing the liquid to evaporate further. The remaining liquid, now concentrated with the desired solute, is discharged as the product.The key advantage of MVR evaporators is their energy efficiency. By recycling and reusing the vapor, the need for external heating energy is significantly reduced. This makes MVR evaporators particularly suitable for applications where energy conservation is important, such as in the food and beverage industry, pharmaceutical industry, and wastewater treatment plants.Now let's move on to the principle of a gas-liquid separator. A gas-liquid separator is a device used to separate a mixture of gas and liquid phases. It operates based on the principle of gravity separation, where the difference in density between the gas and liquid phases allows them to separate naturally.In a gas-liquid separator, the mixture enters the separator vessel through an inlet. The velocity of themixture is reduced, allowing the gas and liquid phases to separate. The gas phase, being lighter, rises to the top of the vessel, while the liquid phase, being denser, settles at the bottom. The separated gas is then discharged through a gas outlet, while the separated liquid is collected and discharged through a liquid outlet.Gas-liquid separators are commonly used in various industries to remove liquid droplets from gas streams or to separate gas bubbles from liquid streams. For example, in oil and gas production, gas-liquid separators are used to separate oil, water, and gas from the well fluid. In chemical process plants, gas-liquid separators are used to remove entrained liquid droplets from gas streams before further processing.中文回答：MVR（机械蒸汽再压缩）蒸发器是一种利用机械能来压缩和回收蒸汽的蒸发器。
汽水分离器的工作原理和结构汽水分离器的工作原理是使蒸汽或压缩空气在流动中突然改变方向，将蒸汽或压缩空气中含有的水滴分离出来，减少蒸汽或压缩空气中的含水量。
分离出的水滴集聚在分离器下面，通过另配的疏水阀排出。
汽水分离器能保证用汽设备所用蒸汽或空中的干燥性，提高用汽设备的工作效率，延长设备的使用寿命。
汽水分离器就是把气体中的液滴分离出来，聚于底部由排液口排出，使干燥的气体由出口排出。
气体的介质可以是蒸汽、压缩空气、沼气等，所以汽水分离器也称汽液分离器、蒸汽脱水器、空气净化器等多种叫法。
按结构分类大概分四种：1、档板式（折流式）。
2、离心式（旋流式）。
3、离心板板式。
4、滤芯式（过滤型）上图为挡板式汽水分离器，通过五级分离--降速、离心、碰撞、变向、凝聚等过程，除去介质中的液态介质，达到净化的作用。
挡板式由很多挡板构成，流体在分离器内多次改变流动方向，由于悬浮的水滴有较大的质量和惯性，当遇到挡板流动方向改变时，干蒸汽可以绕过挡板继续向前，而水滴就会积聚在挡板上，汽水分离器有很大的通流面积，减少了水滴的动能，大部分都会凝聚，最后落到分离器的底部，通过排水阀排出。
上图所示的汽水分离器也称之为折流式汽水分离器，折流式的结构因为档板多，汽体多向变换流动，分离出的小分子液滴越多，同时内部空间大，流速降低，使小分子液滴有足够的时间凝聚成较大液滴，而不至于被汽体重新带走形成二次蒸汽。
由于比重不同，大液滴会落于底部由排水阀排出。
档板式汽水分离器有多种做法，折流式结构也称迷宫式结构，一般所说的档板式汽水分离器普遍黙认为上图这种结构，相对于折流式来说，由于档板数量少，排列也不同，汽体只做单一的碰撞、降速，只有三四次的变向流动，所以分离效果会差些。
挡板式汽水分离器在较大的流速范围内可以保持很高的分离效率，研究表明，挡板式分离器在10m/s 到30m/s的流速之间分离效率可接近100%，且对于蒸汽系统来说流速越快，碰撞力越大，分离效果越好，达到100%并非没可能，也可根据工况选择多台串联使用，分离效率也可接近100%。
WORD格式可编辑 专业技术分享 气液分离器的原理与完善 气液分离器采用的分离结构很多,其分离方法也有： 1、重力沉降； 2、折流分离； 3、离心力分离； 4、丝网分离； 5、超滤分离； 6、填料分离等。 但综合起来分离原理只有两种： 一、利用组分质量（重量）不同对混合物进行分离（如分离方法1、2、3、6）。气体与液体的密度不同，相同体积下气体的质量比液体的质量小。 二、利用分散系粒子大小不同对混合物进行分离（如分离方法4、5）。液体的分子聚集状态与气体的分子聚集状态不同，气体分子距离较远，而液体分子距离要近得多，所以气体粒子比液体粒子小些。 一、重力沉降
1、重力沉降的原理简述 由于气体与液体的密度不同，液体在与气体一起流动时，液体会受到重力的作用，产生一个向下的速度，而气体仍然朝着原来的方向流动，也就是说液体与气体在重力场中有分离的倾向，向下的液体附着在壁面上汇集在一起通过排放管排出。
2、重力沉降的优缺点 WORD格式可编辑 专业技术分享 优点： 1）设计简单。 2）设备制作简单。 3）阻力小。 缺点： 1）分离效率最低。 2）设备体积庞大。 3）占用空间多。 3、改进 重力沉降的改进方法： 1）设置内件，加入其它的分离方法。 2）扩大体积，也就是降低流速，以延长气液混合物在分离器内停留的时间。
1）设计简单。 2）设备制作简单。 3）阻力小。 缺点： WORD格式可编辑 专业技术分享 1）分离效率最低。 2）设备体积庞大。 3）占用空间多。 3、改进 重力沉降的改进方法： 1）设置内件，加入其它的分离方法。 2）扩大体积，也就是降低流速，以延长气液混合物在分离器内停留的时间。
优点： ４、由于气液混合物总是处在重力场中，所以重力沉降也广泛存在。由于重力沉降固有的缺陷，使科研人员不得不开发更高效的气液分离器，于是折流分离与离心分离就出现了。 二、折流分离 １、折流分离的原理简述 由于气体与液体的密度不同，液体与气体混合一起流动时，如果遇到阻挡，气体会折流而走，而液体由于惯性，继续有一个向前的速度，向前的液体附着在阻挡壁面上由于重力的作用向下汇集到一起，通过排放管排出。 ２、折流分离的优缺点 优点： １）分离效率比重力沉降高。 ２）体积比重力沉降减小很多，所以折流分离结构可以用在（高）压力容器内。 ３）工作稳定。 WORD格式可编辑 专业技术分享 缺点： １）分离负荷范围窄，超过气液混合物规定流速后，分离效率急剧下降。 ２）阻力比重力沉降大。 ３、改进 从折流分离的原理来说，气液混合物流速越快，其惯性越大，也就是说气液分离的倾向越大，应该是分离效率越高，而实际情况却恰恰相反，为什么呢？ 究其原因： １）在气液比一定的情况下，气液混合物流速越大，说明单位时间内分离负荷越重，混合物在分离器内停留的时间越短。 ２）气体在折流的同时也推动着已经着壁的液体向着气体流动的方向流动，如果液体流到收集壁的边缘时还没有脱离气体的这种推动力，那么已经着壁的液体将被气体重新带走。在气液比一定的情况下，气液混合物流速越大，气体这种继续推动液体的力将越大，液体将会在更短的时间内流到收集壁的边缘，而液体流到底部需要的时间不变，也就是说有更多已经着壁的液体被带走而没有分离下来。 ３）液体没有固定的形状，容易碎化，在着壁的同时，会产生更细的液滴重新返回气相中，随着流速的增大，液体收集壁的碰撞力越大，其碎化的倾向越大，而我们知道越细的液滴其惯性越小，越容易被气体带走。 原因分析清楚了，如何改进呢？ １）针对第一点，可以增大分离器体积，也就是降低流速。 2）针对第二点，如果我们对已经着壁的液体进阻挡，使其不能流到收集壁的边缘，或者让气体和已经着壁的液体分开，不产生或减弱推动作用，折流分离器的分离效率将大大提高。 3）针对第三点，如果我们对钢性收集壁进行改造，使液滴着壁的碰撞力减小，那么折流分离器的分离效率也将大大提高。 从上述目标出发，本公司对折流分离器的钢性收集壁进行了改造，折流分离器的分离效率大大提高，分离负荷范围大大增加WORD格式可编辑 专业技术分享 （http://search.sipo.gov.cn/sipo/zljs/hyjs-yx-new.jsp?recid=CN200520051057.0&leixin=syxx&title=一种喷射式折流气液分离装置的捕液刚性收集壁&ipc=B01D19/00(2006.01)I）
三、离心分离 １、离心分离的原理简述 由于气体与液体的密度不同，液体与气体混合一起旋转流动时，液体受到的离心力大于气体，所以液体有离心分离的倾向，液体附着在分离壁面上由于重力的作用向下汇集到一起，通过排放管排出。 ２、离心分离的优缺点 优点： １）分离效率比重力沉降高。 ２）体积比重力沉降减小很多，所以离心分离结构可以用在（高）压力容器内。 ３）工作稳定。 缺点： １）分离负荷范围窄，超过气液混合物规定流速后，分离效率急剧下降。 ２）阻力比重力沉降大。 ３、改进 从离心分离的原理来说，气液混合物流速越快，其离心力越大，也就是说气液分离的倾向越大，应该是分离效率越高，而实际情况却恰恰相反，为什么呢？ 究其原因： １）在气液比一定的情况下，气液混合物流速越大，说明单位时间内分离负荷越重，混合物在分离器内停留的时间越短。 ２）气体在旋流的同时也推动着已经着壁的液体向着气体流动的方向流动，液体下流不畅，随着着壁液体的厚度越大，受到气液剪切的影响越大，也就是说已经着壁的液体越容易重新回到气相WORD格式可编辑 专业技术分享 中而被带走。在气液比一定的情况下，气液混合物流速越大，气体这种继续推动液体的力将越大，同时单位时间内分离液体会更多，液体的厚度越大，也就是说有更多已经着壁的液体被带走而没有分离下来。 ３）液体没有固定的形状，容易碎化，在着壁的同时，会产生更细的液滴重新返回气相中，随着流速的增大，液体收集壁的碰撞力越大，其碎化的倾向越大，而我们知道越细的液滴其惯性越小，越容易被气体带走。 原因分析清楚了，如何改进呢？ １）针对第一点，可以增大分离器体积，也就是降低流速。 ２）针对第二点，如果我们让气体和已经着壁的液体分开，不产生或减弱推动作用，离心分离器的分离效率将大大提高。 ３）针对第三点，如果我们对钢性收集壁进行改造，使液滴着壁的碰撞力减小，那么离心分离器的分离效率也将大大提高。 从上述目标出发，本公司对离心分离器的钢性收集壁进行了改造，离心分离器的分离效率大大提高，分离负荷范围大大增加。（复制如下链接看第６７８页图１２３。http://search.sipo.gov.cn/sipo/zljs/hyjs-yx-new.jsp?recid=CN200520051058.5&leixin=syxx&title=一种旋流式折流气液分离装置的捕液刚性收集壁&ipc=B01D19/00(2006.01)I） 四、填料分离 １、填料分离的原理简述 由于气体与液体的密度不同，液体与气体混合一起流动时，如果遇到阻挡，气体会折流而走，而液体由于惯性，继续有一个向前的速度，向前的液体附着在阻挡填料表面上由于重力的作用向下汇集到一起，通过排放管排出。由于填料相对普通折流分离来说具有大得多的阻挡收集壁面积，而且多次反复折流，液体很容易着壁，所以其分离效率有提高。 ２、填料分离的优缺点 优点： １）分离效率比普通的折流分离或普通的离心分离高。 WORD格式可编辑 专业技术分享 ２）结构简单，只需制作一个填料架。 ３）体积比普通的折流分离器或普通的离心分离器小。 缺点： １）分离负荷范围更窄，超过气液混合物规定流速或者液气比后，分离效率急剧下降。 ２）阻力比普通的折流分离器或普通的离心分离器大。 ３）工作较不稳定 ，容易带液。 ４）填料易碎。 ５）填料易堵。 ６）填料的选择很重要。 ３、改进 从填料分离的原理来说，气液混合物流速越大或者液气比越大，其气液分离的倾向越大，应该是分离效率越高，而实际情况却恰恰相反，为什么呢？ 究其原因： １）在气液比一定的情况下，气液混合物流速越大，说明单位时间内分离负荷越重，混合物在分离器内停留的时间越短。 ２）气体在折流的同时也推动着已经着壁的液体向着气体流动的方向流动，液体下流不畅，随着着壁液体的厚度越来越厚，气体的流通面积越来越小，气液流速越来越大，在这双重影响下，已经着壁的液体将很容易被气体重新带走。如果流速增大或者液气比增大，会相对容易地带液。 ３）填料的种类较多，其分离性能不同，但不管哪种填料，都很容易被固体杂质堵塞，因为连液体下流的过程都比较复杂甚至被阻挡，固体杂质在某个位置堵塞就很正常了。 原因分析清楚了，如何改进呢？ １）增大分离器体积，也就是降低流速。 ２）使用规整填料。 ３）在其前面串联折流分离或者离心分离。 五、丝网分离 WORD格式可编辑 专业技术分享 １、丝网分离的原理简述 由于气体与液体的微粒大小不同，液体与气体混合一起流动时，如果必须通过丝网，就象过筛一样，气体通过了，而液体被拦截而留在丝网上，并在重力的作用下下流至分离器底部排出。丝网的筛分作用也类似折流分离，只是其阻挡收集表面积在单位体积内比填料更大，折流次数在单位体积内更多，并且由于液体的表面张力使丝网孔径更小，从而起到了筛分作用。 ２、丝网分离的优缺点 优点： １）分离效率比填料分离高。 ２）结构简单，只需制作一个丝网固定装置。 ３）体积比填料分离器小。 缺点： １）分离负荷范围很窄，超过气液混合物规定流速或者液气比后，分离效率急剧下降。 ２）阻力比普通的折流分离器或普通的离心分离器大。 ３）工作不稳定 ，很容易带液。 ４）很易堵。 ６）丝网的目数以及材质选择很重要。 ３、改进 从丝网分离的原理来说，气液混合物流速越大或者液气比越大，其气液分离的倾向越大，应该是分离效率越高，而实际情况却恰恰相反，为什么呢？ 究其原因： １）在气液比一定的情况下，气液混合物流速越大，说明单位时间内分离负荷越重，混合物在分离器内停留的时间越短。 ２）气体在折流的同时也推动着已经着壁的液体向着气体流动的方向流动，液体下流不畅，随着着壁液体的厚度越来越厚，气体的流通面积越来越小，会产生液堵现象，气液流速越来越大，在
