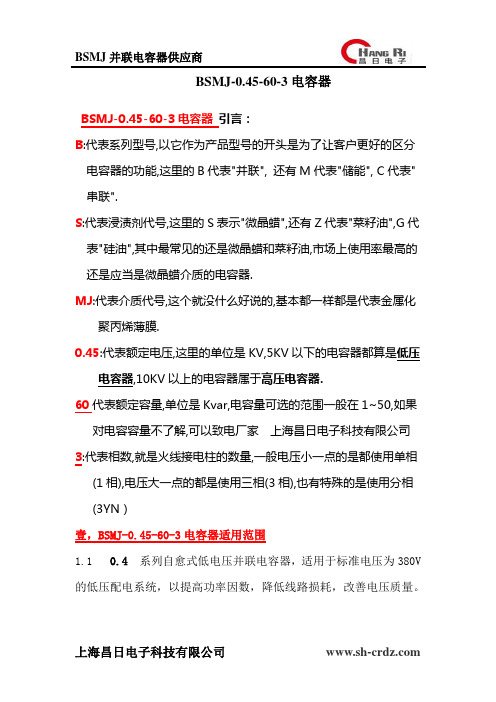

BSMJ-0.45-60-3电容器BSMJ-0.45-60-3电容器引言：B:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分电容器的功能,这里的B代表"并联", 还有M代表"储能", C代表"串联".S:代表浸渍剂代号,这里的S表示"微晶蜡",还有Z代表"菜籽油",G代表"硅油",其中最常见的还是微晶蜡和菜籽油,市场上使用率最高的还是应当是微晶蜡介质的电容器.MJ:代表介质代号,这个就没什么好说的,基本都一样都是代表金属化聚丙烯薄膜.0.45:代表额定电压,这里的单位是KV,5KV以下的电容器都算是低压电容器,10KV以上的电容器属于高压电容器.60代表额定容量,单位是Kvar,电容量可选的范围一般在1~50,如果对电容容量不了解,可以致电厂家上海昌日电子科技有限公司3:代表相数,就是火线接电柱的数量,一般电压小一点的是都使用单相(1相),电压大一点的都是使用三相(3相),也有特殊的是使用分相(3YN）壹，BSMJ-0.45-60-3电容器适用范围1.1 0.4 系列自愈式低电压并联电容器，适用于标准电压为380V 的低压配电系统，以提高功率因数，降低线路损耗，改善电压质量。
1.2 0.45 系列自愈式低电压并联电容器，适用于标准电压为380V，但电压波动大，或电压偏高的低压配电系统，尤其适宜石油、水泥、冶金等行业，以提高功率因数，减少线损，改善电压质量。
贰，BSMJ-0.45-60-3电容器型号含义B S MJ-0.45-60-3相数额定容量60(KVAR)额定电压（KV）450V介质代号（金属化聚丙烯薄膜）浸渍剂代号（S为石蜡）系列代号（并联电容器）叁，BSMJ-0.45-60-3电容器技术参数表符合标准：GB12747-97，IEC60831-01符合标准：GB12747-2004型号BSMJ-0.45-60-3制造商上海昌日电子科技有限公司额定电压：0.23，0.4，0.415，0.45，0.525，0.69及1.14kV；BSMJ并联电容器外形单元为矩形、椭圆形或圆柱形金属外壳主要作用用于电网提高功率因数，减少无功损耗改善电压质量。
JKWNA-9低压无功补偿控制器使用说明书江苏南自通华电力自动化有限公司1产品简介1.1概述JKWNA-9低压无功补偿控制器和NA系列智能集成式电力电容补偿装置配套使用,具备采集并显示电测量数据,监测和显示智能电容器运行工况、投切状态,以及根据无功功率与目标功率因数自动控制投切电容器等功能。
1.2产品特点JKWNA-9低压无功补偿控制器通过通信总线连接NA系列智能集成式电力电容补偿装置;控制器采集电网电测数据,在显示智能电容器组运行情况的同时,可以直接根据当前的电测数据,对电容器组进行智能投切控制,以达到无功补偿的效果。
1.3外观尺寸2技术参数显示分辨率128×64,显示12点阵汉字输入测量RJ45方式接入智能电容器网络电源工作范围AC380V±30%功耗≤2W工作条件-10~55℃,相对湿度≤93%无腐蚀气体场所,海拔≤2000m 隔离耐压电源>2500V绝缘电阻≥2MΩ尺寸面框尺寸:120mm×120mm开孔尺寸:3使用说明JKWNA-9低压无功补偿控制器面板由产品名称及公司信息、液晶显示屏、操作按键组成。
下面对液晶显示屏显示内容和主要功能作简单说明:3.1主菜单液晶屏第1行从左到右依次显示:联网电容器数量、当前投切控制方式(自控/手控和软件版本号;当前所有联网电容器的投切状态以图形的方式直观显示在液晶屏上,同时显示投入到电网中总的补偿容量,显示界面如下:注:表示分补表示共补表示投入表示切除当前电容柜补偿电流界面如下:3.2运行工况显示开关故障、过压保护、过流保护、过温保护、过谐波保护的电容器信息。
使用和切换界面查看各种保护与故障,按键返回主菜单。
3.3设置参数设置参数CT变比(比值:0000目标功率因数:0.99无功算法时间:040设置现场的电流互感器变比,无功控制的目标功率因数和无功算法时间。
和切换参数数字的修改焦点,切换当前焦点的数字大小,进入参数修改“确认/取消”界面,进入参数修改“确认/取消”界面后,和切换“确认/取消”按钮,确定当前的按钮。
JKW(G)系列无功功率自动补偿控制器符合标准：J B9663-2013一、简介JKW(G)系列无功功率自动补偿控制器，以控制物理量不同分JKG与JKW两种，适用于低压配电系统电容器补偿装置的自动调节(以下简称控制器)，使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压值量，从而提高了经济效益与社会效益。
产品符合:JB/T9663-2013 标准。
二、型号含义JK W 5 C-12 F / AC220V工作电压(取样电压)无:配接触器 静态 ;F: 配复合开关 动态回路数: 4,6,8,10,12共补设计序号 5: 普通款;6: 升级款;面板尺寸: 113*113mm无功功率补偿控制器JK G 2 B-12 F无: 配接触器 静态，F配复合开关 动态控制回路数: 4,6,8,10,12;B: 共补;产品电源电压 2: AC220V; 5: AC380V;产品面板尺寸: 162*102mm;无功功率补偿控制器三、功能特点1、以无功功率计算投切电容容量、补偿精度高。
2、功率因数测量精度高，显示范围宽。
3、初始相位预置(软件调节同名端或电流信号极性)。
4、具有功率因数与无功功率两种控制模式。
5、人机界面友好操作方便。
6、各种控制参数全数字可调节直观使用方便。
7、具有自动运行与手动运行两种工作方式。
8、具有过电压和欠电压保护功能。
9、具有掉电保护功能数据不丢失。
10、电流信号输入阻抗≤0.01Ω。
四、使用条件1、海拔高度不高于2500米。
2、环境温度-25℃～+50℃。
3、空气湿度在40℃时不超过50%，20℃时不超过90%。
4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
5、安装地点无剧烈震动。
五、技术数据额定工作电压：AC220V或380V50Hz额定工作电流：AC0-5A50Hz输出触点容量：AC220V5A50Hz显示功率因数：滞后0.01-超前0.01测量无功功率：0-9999Kvar欠压保护值：300V控制方式：自动寻优/循环投切灵敏度：JKW为100mA/JKG为300mA防护等级：外壳IP40六、控制器有2种工作模式，任何时刻控制器只能工作在以下一种模式功率因数控制模式的特点:本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有参数已按最合理的方式预置，用户只要接线正确就能正常工作，无须任何操作。

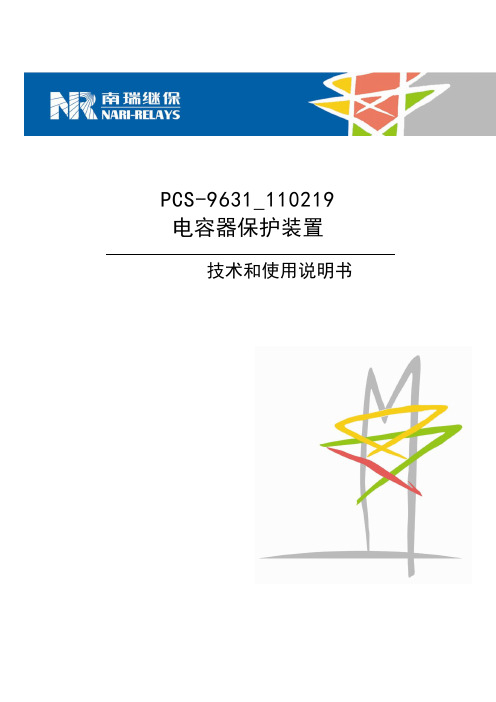

PCS-9631_110219 电容器保护装置技术和使用说明书南瑞继保电气有限公司版权所有本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：。
目录1 概述 (1)1.1 应用范围 (1)1.2 保护配置和功能 (1)1.2.1 数字化变电站功能 (1)1.2.2 保护配置 (1)1.2.3 测控功能 (1)1.2.4 保护信息功能 (1)1.3 性能特征 (2)2 技术参数 (2)2.1 机械及环境参数 (2)2.1.1 机箱结构尺寸 (2)2.1.2 工作环境 (2)2.1.3 机械性能 (2)2.2 额定电气参数 (2)2.2.1 额定数据 (2)2.2.2 功耗 (3)2.3 主要技术指标 (3)2.3.1 过流保护 (3)2.3.2 零序保护 (3)2.3.3 不平衡电压保护 (3)2.3.4 不平衡电流保护 (3)2.3.5 遥信开入 (3)2.3.6 遥测量计量等级 (3)2.3.7 电磁兼容 (3)2.3.8 绝缘试验 (4)2.3.9 输出接点容量 (4)2.3.10 GOOSE及IEC61850-9-2接口 (4)3 软件工作原理 (4)3.1 过流保护 (4)3.2 零序保护 (5)3.3 过电压保护 (5)3.4 低电压保护 (5)3.5 不平衡电压保护 (5)3.6 不平衡电流保护 (5)3.7 非电量保护 (5)3.8 装置自检 (5)3.9 装置运行告警 (5)3.10 遥控、遥测、遥信功能 (5)3.11 对时功能 (6)3.12 GOOSE功能 (6)3.13 SMV功能 (6)3.14逻辑框图 (7)4 硬件原理说明 (8)4.2 装置面板布置 (9)4.3 装置接线端子与说明 (10)4.3.1 模拟量输入 (11)4.3.2 背板接线说明 (11)4.4 结构与安装 (14)4.4.1 开关柜安装参考尺寸 (14)4.4.2组屏安装参考尺寸 (15)5 定值内容及整定说明 (16)5.1 系统定值 (16)5.2 保护定值 (16)5.3 装置参数 (18)5.4 保护软压板 (19)5.5 GOOSE参数 (19)5.6 SMV定值 (20)5.7 遥控逻辑定值 (20)6 使用说明 (21)6.1装置菜单结构 (21)6.1.1 装置状态 (22)6.1.2整定定值 (22)6.1.3 显示报告 (22)6.1.4 打印报告 (22)6.1.5调试菜单 (22)6.1.6 本地命令 (22)6.1.7 版本信息 (22)6.2 装置异常信息含义及处理建议 (22)7 装置调试大纲 (23)7.1 试验注意事项 (23)7.2 事故分析注意事项 (23)7.3 交流回路检查 (23)7.4 输入接点检查 (24)7.5 整组试验 (24)7.5.1 过流Ⅰ段保护 (24)7.5.2 过流Ⅱ段保护 (24)7.5.3 过流Ⅲ段保护 (24)7.5.4 零序Ⅰ段保护 (24)7.5.5 零序Ⅱ段保护 (24)7.5.6 零序Ⅲ段保护 (24)7.5.7 过电压保护 (24)7.5.8 低电压保护 (25)7.5.9 不平衡电压保护 (25)7.5.10 不平衡电流保护 (25)7.5.11 非电量保护 (25)7.6 运行异常报警试验 (25)7.6.2 接地报警 (25)7.6.3 PT断线报警 (25)7.6.4 控制回路断线报警 (26)7.6.5 TWJ异常报警 (26)7.6.6 CT断线报警 (26)7.6.7 弹簧未储能报警 (26)7.7 输出接点检查 (26)NARI-RELAYS PCS-9631电容器保护装置PCS-9631_110219电容器保护装置技术和使用说明书1 概述1.1 应用范围PCS-9631用作110kV以下电压等级的非直接接地系统或小电阻接地系统中的并联电容器组的保护及测控装置，支持实时GOOSE通讯和GOOSE跳闸方式，支持IEC61850-9-2采样值传输协议。
1 适用范围CJ19系列切换电容器接触器CJ19系列切换电容器接触器(以下简称接触器)主要用于交流50Hz或60Hz、额定工作电压至400V的电力线路中，供低压无功功率补偿设备投入或切除低压并联电容器之用。
接触器带有抑制涌流装置，能有效地减小合闸涌流对电容的冲击和抑制开断时的过电压。
CJ 19-□□/□□3.1 周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。
3.2 海拔高度：不超过2000m。
3.3 大气条件：最高温度+40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对湿 度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
3.4 污染等级：3级。
3.5 安装类别：Ⅲ类。
3.6 安装条件：安装面与垂直面倾斜度不大于±5°。
3.7 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
CJ19-95CJ19-115CJ19-150CJ19-170500690690690200/20660/85.5660/85.5660/85.5CJ19-63500200/20CJ19-4350020Ie110/11CJ19-32500110/11CJ19-25吸合：(85%~110%)Us；释放：(20%~75%)Us 70/8参数名称额定绝缘电压(V)抑制涌流能力动作条件线圈功率(VA) 起动/保持2 型号及含义3 正常工作条件和安装条件4 主要参数及技术性能接触器为直动式双断点结构，触头系统分上下两层布置，上层有三对限流触头与限流电阻构成抑制涌流装置。
当合闸时它先接通经数毫秒之后工作触头接通，限流触头中永久磁块在弹簧反作用下释放，断开限流电阻，使电容器正常工作，接触器内部电路连接图(见图)。
CJ19-25~43的接触器有两对辅助触头，CJ19-63~95的接触器有三对辅助触头。
CJ19-115~170接触器自带一对辅助触头。
产品型号BSMJ0.45-15-3品牌上海民恩额定电压0.45KV额定容量15Kvar相数三相产品功能自愈式无功补偿产品价格（具体价格请来电咨询)产品包装纸箱自放电：断电后3分钟内剩余电压小于75V制造商Manufacturer上海民恩电气有限公司依据标准Standard GB/T12747-2004、IEC60831:1996型式Type并联电容器防护等级IP20电容器容量Rated power15kvar联结Connection并联系统电压Se.Vol0.4KV额定电流Se.Cur19.24A相数Number of phases三相频率Frequency50Hz电容量Inductance235.9μF工作环境温度-25/C冷却方式Cooling Type自冷损耗Loss≤0.25W/kVar 极壳耐压Extreme pressure3000Vac/1min相对湿度Humidity≤90%RH包装Packing木箱运输方式Transport物流运输质保期Warranty period一年产品货期Delivery3-7天电容器的作用●补偿电网中的感性无功功率，提高功率因数，降低线损，提高变压器的利用率。
●稳定母线电压，提高供电系统的稳定性。
●安装在用电设备附近进行就地补偿，起到节电、稳定电压的作用。
●用于无源滤波装置中，滤除或抑制谐波，改善供电质量。
一、BSMJ0.45-15-3电力电容器的型号含义B S MJ 0.45 - 30 - 3 - B1结构代码接线方式：1——单相3——3相△接法3Y——3相Y接法3YN——3相Y接法，中性点引出1*3——3相独立额定容量（kvar)额定电压（kv)介质：金属化膜封装介质：S——石蜡K——空气D——氮气系列：A——滤波B——并联H-B——加强型二、BSMJ0.45-15-3电力电容器的频率特性三、BSMJ0.45-15-3电力电容器的结构四、BSMJ0.45-15-3电力电容器联接方式五、BSMJ0.45-15-3电力电容器的补偿方案1.产品特点----低压并联电力电容器BSMJ0.45-15-31）采用优质材料及欧洲先进设备和制造工艺，可靠性高，寿命长；2）产品种类齐全，满足不同应用领域特殊需求；3）干式结构，无漏油风险，环保无污染；4）先进的干式防爆技术，在安全性方面达到国际先进水平；2.技术参数----低压并联电力电容器BSMJ0.45-15-3执行标准：GB/T12747-2004、IEC60831-1996额定电压：130～1000V额定频率：50（或60）Hz，当频率为60Hz时须在订货时特别说明。
电容式电压互感器通用使用说明书西安西电电力电容器有限责任公司前言本使用说明书适用于35～750kV范围内各种型号、规格的电容式电压互感器。
用户在验收和使用产品前，请仔细阅读本使用说明书的全部内容，根据有关要求正确试验和使用产品，对使用说明书内容有不明之处需要询问或产品运行中存在问题，请及时与我公司联系。
西安西电电力电容器有限责任公司地址：陕西省西安市西郊桃园路北口10号邮编：710082电话：（029）84221496 84226325传真：（029）842418691.产品用途电容式电压互感器（Capacitor V oltage Transformer，简称CVT）在电力系统中的主要用途为：1)用于电能计量和电压测量。
2)用于继电保护、自动控制、同期检定。
3)作为电容分压器的耦合电容器可用于载波通信系统。
2. 产品型号CVT的额定电压（即系统的额定相电压），单位为kVCVT的额定电容量，单位为μFH──耐污秽型产品G──用于高原地区的产品（海拔2000m以上的地区）F──用于中性点非有效接地系统例：TYD66/3-0.02FH即表示该CVT用于中性点非有效接地的66kV电力系统，其电容分压器额定电容值为0.02μF，可用于污秽等级为“Ⅲ级”的地区。
3.适用标准GB/T 4703-2007《电容式电压互感器》GB/T 19749-2005《耦合电容器及电容分压器》IEC60044-5-2004《电容式电压互感器》IEC60358-1990《耦合电容器及电容分压器》4.使用环境条件(1)安装运行场所：户内或户外。
(2)环境温度-40～+45℃。
超过者按双方协议。
(3)风速：不超过150km/h。
(4)海拔：不超过2000m。
超过2000m时按双方协议。
(5)覆冰厚度：不超过10mm。
(6)污秽等级：普通型为I级(爬电比距≥17mm/kV)，防污型为Ⅲ级(爬电比距≥25mm/kV)或Ⅳ级(爬电比距≥31mm/kV)。
1、电容器型号
2、基本参数和技术条件
主要技术条件见表1：
3、安装运行导则：
3.1、该电容器应安装在能满足表1中规定的正常环境条件的地方，对户内式产
品来说，还要求装设电容器的地方不受阳光的直射、不被雨雪淋湿、无腐蚀性气体、无盐碱、金属粉末及尘埃少、机械震动小，并且通风良好。
3.2、当许多电容妻集中安装在某一部位，或者和其他易发热的设备一起安装在某一部位时，该部位的环境温度将会超过电容器允许工作环境温度的上限，这时，必须充分考虑有效的通风散热措施。
3.3在下列情况下，电容器有能处在过电压状态下运行：
（1）电容起的接入可能会引起网路电压的升高，因此电容器容易在比其接入前测得的更高电压下运行。
（2）网路的实际电压可能高于其标准电压。
（3）由于串入电抗器，会引起电容器上的电压升高。
因此，必须在充分考虑了上述因素的前提下，来判定网路的实际电压是否与电容器额定电压相同，确保电容器线路端子上的实际电压不超过表1规定的电压值。
3.4在轻负荷时，由于接入电容器，使功率因素显著超前而容易产生过电压，这时，应将部分和全部电容器从线路中切除。
3.5电容器与感应电动机并接，并且共用一个开关开断时，由于自激现象容易产生过电压，在这种情况下，可按照电容器电流小于电动机空载（建议为90%左右）的原则来选配电容器容量。
3.6在安装电容器前后，必须注意检查测量电压波形和网路特性，如果存在谐波源（如大型整流器），则应考虑采取下列措施来降低有谐波引起的过电流：（1）将部分和全部电容器移到其他系统中去；
（2）在电容器上串接适当的电抗器，以将回路的某一高次谐波降至干扰频率下；（3）在大型整流器近旁，增设滤波电容器；
（4）如果存在超过规定值的谐波，将大大降低电容器的使用寿命，因此必须采取措施来消除谐波。
3.7在已经接入电容器的情况下，新的电容器投切时会产生很大的过渡过电流（涌流）考虑到电容器和其他设备仪器的容许值，此时应串接限流电抗器或采用带限流元件的接触器，将过渡过电流峰值限制在100In（额定电流有效值）以下。
3.8电容器可安装在铁架上，此时铁架应接地，当需将多个电容器排列放置时，
应使每个电容器之间的间距不小于30毫米，并使每个电容器的接地端子统一朝向便于接线的一方。
3.9电容器线路端子及接地端子处的接线应尽量使用软铜线，并保证接触良好，建议用户对所有电容器装置的接线和接触点进行定期的检查，以防由于接触不良而造成的电弧、高频整荡等现象使电容器早期损坏。
3.10建议使用适当的过电流继电器来防止电容器的过电流，过电流继电器整定在当电流超过所规定的允许极限时使断路器动作；而外部熔断器通常不能提供合适的过电流保护。
4、使用中的维护保养
4.1对运行中的电容器必须定期进行检查，如发现有内部响声、箱壳膨胀、绝缘子爬电等现象应停止运行，并将故障电容器退出。
4.2当环境温度低于-25℃时，应避免将电容器投入运行，同时可采取措施使环境温度上升到-25℃以上，并一直保持4小时以上，再投入电容器运行。
4.3必须定期测量安装电容器部位的空气温度，如发现该温度超过电容器容许运行温度的上限值，则应停止运行或采取必要的降温措施。
4.4应定期检查电容器的每相负荷，使其不超过过负荷的规定。
4.5如发现电容器表面（特别是绝缘子处）积灰尘严重，应停电进行清除，清除应采用干揩的方法。
4.6电容器的电容量必须进行定期测量（建议每月不少于1次），如发现电容器（或电容组）的总容量降至允许偏差范围以外，或三相不平衡超过107%，则应更换适当的电容器。
4.7电容器T gð值在一年内应测量二次，以检查电容器可靠性，并发现故障预兆。
测量时的电压应接近但不超过电容器的额定电压。
