BSMJS/K自愈式低电压并联电力电容器BSMJS/K Low Voltage Shunt Power Capacitor of the Self-Healing Type使用说明书User Manual符合标准：GB/T 12747.1 IEC60831-1Standard: GB/T 12747.1 IEC60831-1□安装、使用产品前，请仔细阅读使用说明书，并妥善保管、备用。

Please carefully read this User Manual before installing and operating the product, andkeep this manual properly for future reference安全告知Safety Notice在安装、操作、运行、维护、检查之前，请务必认真阅读本说明书，并按照说明书上的内容准确安装、使用本产品。

Please carefully read this manual before conducting the installation, operation, run, maintenance, and inspection, and follow the contents of the manual to properly install and operate this product.危险：Danger:●严禁湿手操作电容器。

●Do not operate the surge protective device with your wet hands;●使用中，严禁触摸导电部位。

●Do not touch the live parts during operation;●维护与保养时，必须确保产品不带电。

●Mark sure that the product is deenergized during the maintenance and service;注意：Caution:●安装、维护与保养时，应由具有专业资格的人员操作。

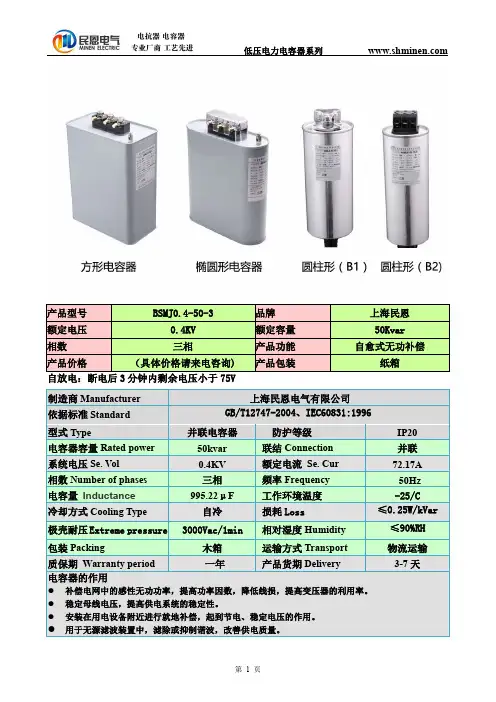

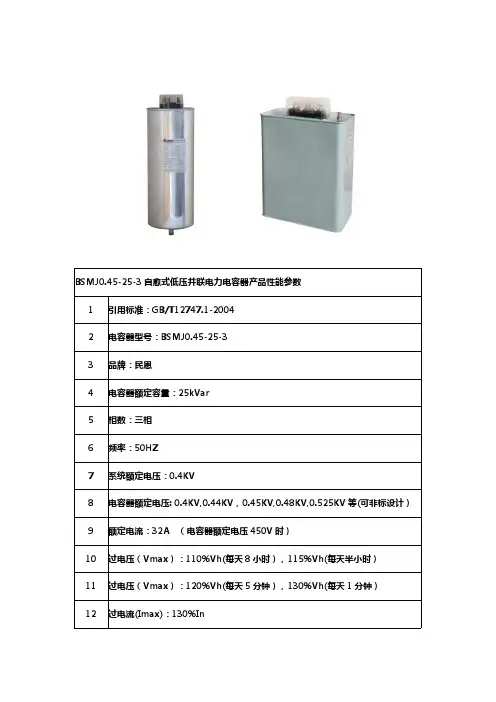

产品型号BSMJ0.4-50-3品牌上海民恩额定电压0.4KV额定容量50Kvar相数三相产品功能自愈式无功补偿产品价格（具体价格请来电咨询)产品包装纸箱自放电：断电后3分钟内剩余电压小于75V制造商Manufacturer上海民恩电气有限公司依据标准Standard GB/T12747-2004、IEC60831:1996型式Type并联电容器防护等级IP20电容器容量Rated power50kvar联结Connection并联系统电压Se.Vol0.4KV额定电流Se.Cur72.17A相数Number of phases三相频率Frequency50Hz电容量Inductance995.22μF工作环境温度-25/C冷却方式Cooling Type自冷损耗Loss≤0.25W/kVar 极壳耐压Extreme pressure3000Vac/1min相对湿度Humidity≤90%RH包装Packing木箱运输方式Transport物流运输质保期Warranty period一年产品货期Delivery3-7天电容器的作用●补偿电网中的感性无功功率，提高功率因数，降低线损，提高变压器的利用率。

●稳定母线电压，提高供电系统的稳定性。

●安装在用电设备附近进行就地补偿，起到节电、稳定电压的作用。

●用于无源滤波装置中，滤除或抑制谐波，改善供电质量。

一、BSMJ0.4-50-3自愈式低压并联电力电容器的型号含义B S MJ 0.45 - 30 - 3 - B1结构代码接线方式：1——单相3——3相△接法3Y——3相Y接法3YN——3相Y接法，中性点引出1*3——3相独立额定容量（kvar)额定电压（kv)介质：金属化膜封装介质：S——石蜡K——空气D——氮气系列：A——滤波B——并联H-B——加强型二、BSMJ0.4-50-3自愈式低压并联电力电容器的频率特性三、BSMJ0.4-50-3自愈式低压并联电力电容器的结构四、BSMJ0.4-50-3自愈式低压并联电力电容器联接方式五、BSMJ0.4-50-3自愈式低压并联电力电容器的补偿方案1.产品特点----低压并联电力电容器BSMJ0.4-50-31）采用优质材料及欧洲先进设备和制造工艺，可靠性高，寿命长；2）产品种类齐全，满足不同应用领域特殊需求；3）干式结构，无漏油风险，环保无污染；4）先进的干式防爆技术，在安全性方面达到国际先进水平；2.技术参数----低压并联电力电容器BSMJ0.4-50-3执行标准：GB/T12747-2004、IEC60831-1996额定电压：130～1000V额定频率：50（或60）Hz，当频率为60Hz时须在订货时特别说明。

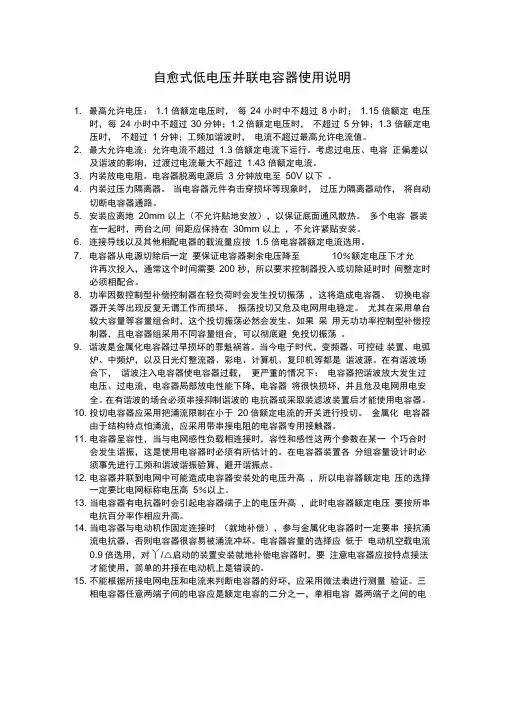

自愈式低电压并联电容器使用说明1. 最高允许电压：1.1倍额定电压时，每24 小时中不超过8小时；1.15 倍额定电压时，每24 小时中不超过30分钟；1.2倍额定电压时，不超过5分钟；1.3 倍额定电压时，不超过1 分钟；工频加谐波时，电流不超过最高允许电流值。

2. 最大允许电流：允许电流不超过1.3 倍额定电流下运行。

考虑过电压、电容正偏差以及谐波的影响，过渡过电流最大不超过1.43 倍额定电流。

3. 内装放电电阻。

电容器脱离电源后3 分钟放电至50V 以下。

4. 内装过压力隔离器。

当电容器元件有击穿损坏等现象时，过压力隔离器动作，将自动切断电容器通路。

5. 安装应离地20mm 以上（不允许贴地安放），以保证底面通风散热。

多个电容器装在一起时，两台之间间距应保持在30mm 以上，不允许紧贴安装。

6. 连接导线以及其他相配电器的载流量应按1.5 倍电容器额定电流选用。

7. 电容器从电源切除后一定要保证电容器剩余电压降至10％额定电压下才允许再次投入，通常这个时间需要200 秒，所以要求控制器投入或切除延时时间整定时必须相配合。

8. 功率因数控制型补偿控制器在轻负荷时会发生投切振荡，这将造成电容器、切换电容器开关等出现反复无谓工作而损坏，振荡投切又危及电网用电稳定。

尤其在采用单台较大容量等容量组合时，这个投切振荡必然会发生。

如果采用无功功率控制型补偿控制器，且电容器组采用不同容量组合，可以彻底避免投切振荡。

9. 谐波是金属化电容器过早损坏的罪魁祸首。

当今电子时代，变频器、可控硅装置、电弧炉、中频炉，以及日光灯整流器、彩电、计算机、复印机等都是谐波源。

在有谐波场合下，谐波注入电容器使电容器过载，更严重的情况下：电容器把谐波放大发生过电压、过电流，电容器局部放电性能下降，电容器将很快损坏，并且危及电网用电安全。

在有谐波的场合必须串接抑制谐波的电抗器或采取装滤波装置后才能使用电容器。

10. 投切电容器应采用把涌流限制在小于20倍额定电流的开关进行投切。

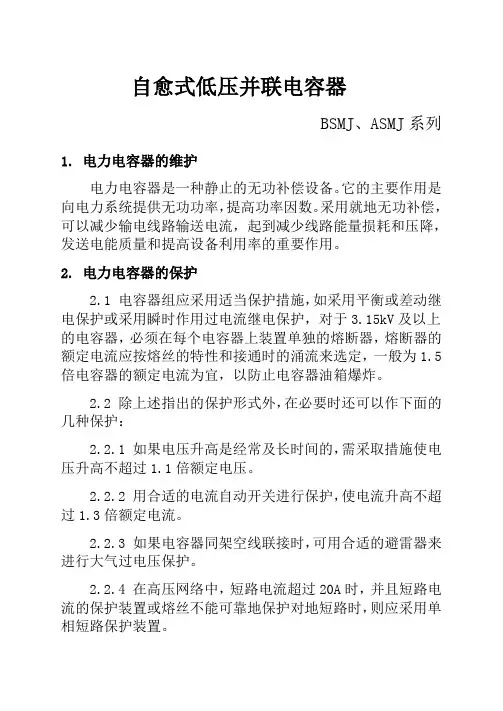

自愈式低压并联电容器BSMJ、ASMJ系列1. 电力电容器的维护电力电容器是一种静止的无功补偿设备。

它的主要作用是向电力系统提供无功功率，提高功率因数。

采用就地无功补偿，可以减少输电线路输送电流，起到减少线路能量损耗和压降，发送电能质量和提高设备利用率的重要作用。

2. 电力电容器的保护2.1 电容器组应采用适当保护措施，如采用平衡或差动继电保护或采用瞬时作用过电流继电保护，对于3.15kV及以上的电容器，必须在每个电容器上装置单独的熔断器，熔断器的额定电流应按熔丝的特性和接通时的涌流来选定，一般为1.5倍电容器的额定电流为宜，以防止电容器油箱爆炸。

2.2 除上述指出的保护形式外，在必要时还可以作下面的几种保护：2.2.1 如果电压升高是经常及长时间的，需采取措施使电压升高不超过1.1倍额定电压。

2.2.2 用合适的电流自动开关进行保护，使电流升高不超过1.3倍额定电流。

2.2.3 如果电容器同架空线联接时，可用合适的避雷器来进行大气过电压保护。

2.2.4 在高压网络中，短路电流超过20A时，并且短路电流的保护装置或熔丝不能可靠地保护对地短路时，则应采用单相短路保护装置。

2.3 正确选择电容器组的保护方式，是确保电容器安全可靠运行的关键，但无论采用哪种保护方式，均应符合以下几项要求：2.3.1 保护装置应有足够的灵敏度，不论电容器组中单台电容器内部发生故障，还是部分元件损坏，保护装置都能可靠地运作。

2.3.2 能够有选择地切除故障电容器，或在电容器组电源全部断开后，便于检查出已损坏的电容器。

2.3.3 在电容器停送电过程中及电力系统发生接地或其它故障时，保护装置不能有误动作。

2.3.4 保护装置应便于进行安装、调整、试验和运行维护。

3. 电力电容器的接通和断开4.1 电力电容器组在接通前应用兆欧表检查放电网络。

4.2 接通和断开电容器组时，必须考虑以下几点：4.2.1 当汇流排（母线）上的电压超过1.1倍额定电压最大允许值时，禁止将电容器组接入电网。

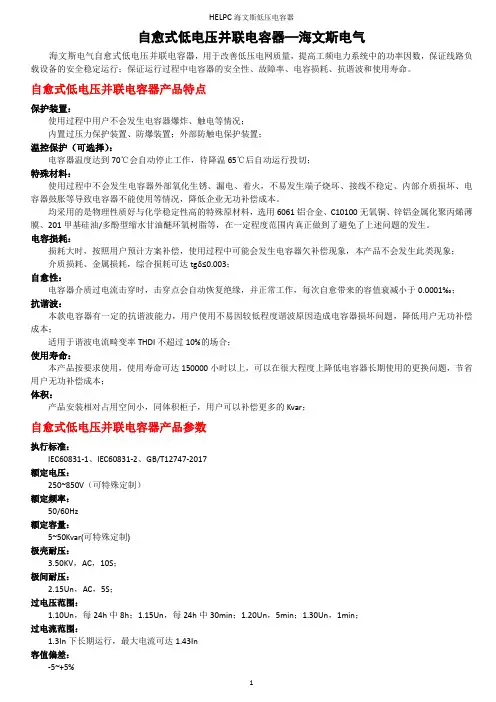

自愈式低电压并联电容器—海文斯电气海文斯电气自愈式低电压并联电容器，用于改善低压电网质量，提高工频电力系统中的功率因数，保证线路负载设备的安全稳定运行；保证运行过程中电容器的安全性、故障率、电容损耗、抗谐波和使用寿命。

自愈式低电压并联电容器产品特点保护装置：使用过程中用户不会发生电容器爆炸、触电等情况；内置过压力保护装置、防爆装置；外部防触电保护装置；温控保护（可选择）：电容器温度达到70℃会自动停止工作，待降温65℃后自动运行投切；特殊材料：使用过程中不会发生电容器外部氧化生锈、漏电、着火，不易发生端子烧坏、接线不稳定、内部介质损坏、电容器鼓胀等导致电容器不能使用等情况，降低企业无功补偿成本。

均采用的是物理性质好与化学稳定性高的特殊原材料，选用6061铝合金、C10100无氧铜、锌铝金属化聚丙烯薄膜、201甲基硅油/多酚型缩水甘油醚环氧树脂等，在一定程度范围内真正做到了避免了上述问题的发生。

电容损耗：损耗大时，按照用户预计方案补偿，使用过程中可能会发生电容器欠补偿现象，本产品不会发生此类现象；介质损耗、金属损耗，综合损耗可达tgδ≤0.003；自愈性：电容器介质过电流击穿时，击穿点会自动恢复绝缘，并正常工作，每次自愈带来的容值衰减小于0.0001‰；抗谐波：本款电容器有一定的抗谐波能力，用户使用不易因较低程度谐波原因造成电容器损坏问题，降低用户无功补偿成本；适用于谐波电流畸变率THDI不超过10%的场合；使用寿命：本产品按要求使用，使用寿命可达150000小时以上，可以在很大程度上降低电容器长期使用的更换问题，节省用户无功补偿成本；体积：产品安装相对占用空间小，同体积柜子，用户可以补偿更多的Kvar；自愈式低电压并联电容器产品参数执行标准：IEC60831-1、IEC60831-2、GB/T12747-2017额定电压：250~850V（可特殊定制）额定频率：50/60Hz额定容量：5~50Kvar(可特殊定制)极壳耐压：3.50KV，AC，10S；极间耐压：2.15Un，AC，5S；过电压范围：1.10Un，每24h中8h；1.15Un，每24h中30min；1.20Un，5min；1.30Un，1min；过电流范围：1.3In下长期运行，最大电流可达1.43In容值偏差：-5~+5%防污等级：IP20，室内安装（与封盖一起装配，可达到IP54）；型号释义：HE LPC □ □ □□海文斯低压电容器额定电压(KV) 额定容量(Kvar) 1-单相，3-三相，Y-分相补偿G：椭圆形H：圆柱形F：方形自愈式低电压并联电容器使用须知安装环境：应无有害气体和蒸汽、无导电性或爆炸性尘埃、无剧烈机械运动，避免发生产品的早期损坏情况；环境温度：电容器使用时周围环境空气温度为–55/65℃，避免影响产品的正常使用；接线注意：G/H型产品外部接线必须采用软连接，避免影响产品防爆功能；运行要求：投入运行时，浪涌电流不得超过200倍额定电流，避免发生电容器启动损坏；自愈式低电压并联电容器订货须知参数：用户须提供产品额定电压、额定容量、相数等参数，以便我们为您挑选产品。

NWC5系列自愈式低电压并联电容器 NWC5系列自愈式低电压并联电容器是浙江正泰电器股份有限公司电容器公司自行研制开发的新一代节能产品，完全按照IEC60831-1∶2002《标称电压1kV及以下交流电力系统用自愈式并联电容器》国际标准生产。

作提高功率因数，减少无功损耗，改善电压质量之用。

该类型产品在欧美等国家为主流产品。

N WC 5 -□-□-□相数：3-三相，1-单相额定容量(kvar)额定电压(kV)设计序号自愈式低电压并联电容器企业代号3.1 环境空气温度：-25℃～+50℃(-25/C)。

3.2 相对湿度：40℃时≤50%；20℃时≤90%。

3.3 海拔高度：≤2000m。

3.4 环境条件：无有害气体和蒸汽，无导电性或爆炸性尘埃，无剧烈的机械振动。

4.1 主要技术参数4.1.1 额定电压：0.4kV、0.45kV、0.525kV；4.1.2 额定频率：50Hz或60Hz；4.1.3 额定容量：(5~25)kvar；4.1.4 电容偏差：-5%~+10%；对三相电容器任意两出线端子之间测得的电容的最大值和最小值之比不超过1.08；4.1.5 损耗角正切值tgδ：工频额定电压下，低于0.0012；4.1.6 最高允许过电压：1.1U N；每24h中不超过8h；4.1.7 最大允许过电流：1.3I N；4.1.8 自放电特性：电容器施加 UN直流电压，断开电源3min后，剩余电压降到75V或以下；24.2 主要产品型号规格及数据表1 适用范围2 型号及含义3 正常工作条件和安装条件4 主要参数及技术性能规格型号NWC5-0.4-5-3NWC5-0.4-7.5-3NWC5-0.4-10-3NWC5-0.4-12-3NWC5-0.4-14-3NWC5-0.4-15-3NWC5-0.4-16-3NWC5-0.4-18-3NWC5-0.4-20-3NWC5-0.4-25-3NWC5-0.45-5-3NWC5-0.45-7.5-3NWC5-0.45-10-3序号12345678910111213额定电压(kV)0.40.40.40.40.40.40.40.40.40.40.450.450.45额定容量(kvar)57.5101214151618202557.510额定频率(Hz)50505050505050505050505050表 1安装尺寸M12×16M16×25M12×16额定电容(μF)991491992392792983183583984977911812.8额定电流(A)7.210.814.417.320.221.723.126.028.936.16.49.6157外形尺寸(D×H)mmφ76×180φ76×180φ76×240φ76×240φ76×280φ76×280φ76×280φ86×280φ86×280φ96×280φ76×180φ76×180φ76×240G规格型号NWC5-0.45-12-3NWC5-0.45-14-3NWC5-0.45-15-3NWC5-0.45-16-3NWC5-0.45-18-3NWC5-0.45-20-3NWC5-0.45-25-3NWC5-0.525-5-3NWC5-0.525-7.5-3NWC5-0.525-10-3NWC5-0.525-12-3NWC5-0.525-14-3NWC5-0.525-15-3NWC5-0.525-16-3NWC5-0.525-18-3NWC5-0.525-20-3NWC5-0.525-25-3序号1415161718192021222324252627282930额定电压(kV)0.450.450.450.450.450.450.450.5250.5250.5250.5250.5250.5250.5250.5250.5250.525额定容量(kvar)1214151618202557.51012141516182025额定频率(Hz)5050505050505050505050505050505050续表 1安装尺寸M12×16M12×16M16×25M16×25M12×16额定电容(μF)1892202362522833143935887115139162173185208231289额定电流(A)15.418.019.220.523.125.732.15.58.211.013.215.416.517.619.822.027.5外形尺寸(D×H)mm φ76×240φ76×280φ76×280φ76×280φ86×280φ86×280φ96×280φ76×180φ76×180φ76×240φ76×240φ76×280φ76×280φ76×280φ86×280φ86×280φ96×2805.1 主要特点：5.1.1 使用安全：本产品是采用圆柱形铝拉伸壳体，这种结构具有较强的保护功能，消除了爆炸、渗漏之 危害，安全、环保。

自愈式低压并联电容器使用说明书苏州工业园区苏容电气有限公司2022年3月一、概述本说明书适用于供50Hz或60Hz交流电力系统提高功率因数用的自愈式低电压并联电容器。

1.自愈式低压并联电容器内部由数个单独的元件经适当的电气连接而成，元件采用聚丙烯金属化薄膜为介质。

2.产品采用密闭的铁质或铝质外壳作封装，在上部有引出接线端子及接地柱。

3.产品内部设有过压力保护装置，当内部元件发生故障时会产生气体，使内部压力增大，当超过规定压力时压力保护装置动作，自动切断电源，确保用电安全。

4.本产品内部填充电容专用微晶蜡或软性树脂，常温下为固态。

二、型号说明三、技术参数1. 海拔高度不超过2000米。

2. 使用周围环境温度-25℃~55℃。

3. 容量值范围-5%~+10%4. 损耗值tag(δ)%：20℃时＜0.1%5. 绝缘性能：极对外壳3000V 或2倍UN+2000V 10S6. 耐压性能：极间额定电压×2.15倍10S7. 保护特性：内置压力保护装置保护8. 放电特性：内置放电电阻，切离电源1分钟，放电至50V以下9. 本产品符合GB/T 12747《标称电压1000V及以下交流电力系统用自愈式并联电容器》技术要求。

表一四、产品尺寸及重量常规产品详细信息扫描下方二维码进入我司公众号查看《附件1：常规方形自愈式低压并联电容器尺寸及重量》、《附件2：常规圆柱形低压自愈式并联电容器尺寸及重量》，非标产品咨询我司业务员确认。

五、接线示意图1.方形电容器接线示意图：2.圆柱形电容器接线示意图：六、运行及保护1.每台电容器前端必须配有单台熔断器保护。

2.电容柜体须配有进风口及散热风扇，确保电容柜内通风散热。

3.在有谐波场合须在电容器前端配套电抗器，避免谐波对电容器造成寿命影响。

4.电容器投切时有很大的浪涌电流，会对电容器本身及电网造成冲击，建议选用复合开关或可控硅投切开关作通断投切。

5.电容器运行时应在防雨、雪、潮湿的房间内，室内不许有腐蚀性气体、尘埃和蒸汽。

自愈式低电压并联电容器Self-healing Type Low V oltage Shunt Capacitor概述 General Description“晓磊牌”自愈式低电压并联电容器是采用先进的金属化膜作为材料，引进国外先进技术、设备、严格按照国家标准及IEC标准组织生产的;主要用于低电压电网提高功率因数，减少无功损耗，改善电压质量。

“CHXL” band of self-healing type low voltage shunt capacitor,made of the advanced metallized film,is produced strictly is accordance with the National Standard and IEC Standard by the introduced advanced foreign techniques and equipment.The device is mainly suitable for low voltage electric network to improve power factor,reduce reactive loss,and better the voltage quality.主要技术指标 Main Technical Characteristics1、使用条件：环境温度-25℃~50℃，温度≤85%，海拔2000米以下。

2、额定电压：250V AC，400V AC，525V AC，690V AC，750V AC,1050V AC,1200V AC。

3、额定容量：1~60Kvar。

4、容量允差：0~+15%。

5、损耗角正切值：在工频额定工作电压下，20℃tgδ≤0.1%。

6、而电压：极间1.75倍额定电压10秒钟，极壳绝缘≥1000MΩ。

7、最高允许过电压：1.10倍额定电压。

8、最高允许过电流：1.30倍额定电流。

AAM型滤波电容器使用说明书银湖电气本说明书适用于频率50赫兹交流电力系统提高功率因数用的并联电容器〔以下简称电容器〕1、产品型号命名及表示意义户外式〔户式不用字母表示〕相数〔1表示单相，3表示三相〕〔千乏，kvar〕〔千伏，kV〕［F表示二芳基乙烷，A表示苄基甲苯］例如：AFM11/√3—100—1W。

表示：滤波电容器，二芳基乙烷浸渍全膜介质，额定电压为11/√3千伏，额定容量为100千乏，单相，户外式。

2、构造2.1 电容器由箱壳和芯子组成，箱壳用薄钢板密封焊接制成。

箱壳盖上焊有出线瓷套，箱壁两侧焊有供安装用的吊攀，一侧吊攀上装有接地螺栓。

2.2 电容器芯子由假设干个元件和绝缘件迭压组成。

元件用电容器膜作为介质，铝箔作极板卷制组成。

为适应各种电压，在芯子中元件接成并联或串联，根据用户需要可在电容器部装有放电电阻。

3.15千伏及以上的电容器每台可配备单独的外装熔断器。

3、技术数据3.1 所有系列电容器装置于普通气候条件，在环境温度-50℃～+55℃，海拔高度不超过1000米的地区使用。

3.2 电容器的实测电容与额定值的偏差不超过标准值的+10%～-5%。

3.3 电容器在工频交流的额定电压下，温度为20℃时的损耗角正切〔tgδ〕值应符合表1。

凡部装有放电电阻的电容器损耗角正切值允许增大0.0001。

3.4 电容器及电容器元件的工频稳态过电压和相应的运行时间应符合表2。

为了延长电容器的使用寿命，电容器应经常维持在不超过额定电压下运行。

3.5 电容器应能承受第一个峰值电压不超过2√2U n持续1/2周波的过渡过电压。

3.6 电容器允许在由于电压升高及高次谐波引起的不超过1.3I n的稳态过电流下长期运行。

对于电容量有最大正偏差的电容器，这种过电流允许到达1.37I。

为了延长电容器的使用寿命，n电容器应维持在额定电流下运行。

3.7 电容器应能承受100倍电容器额定电流的涌流冲击，每年这样的涌流冲击不超过1000次，其中假设干次是在电容器部温度低于0℃与下限温度之间发生的。
