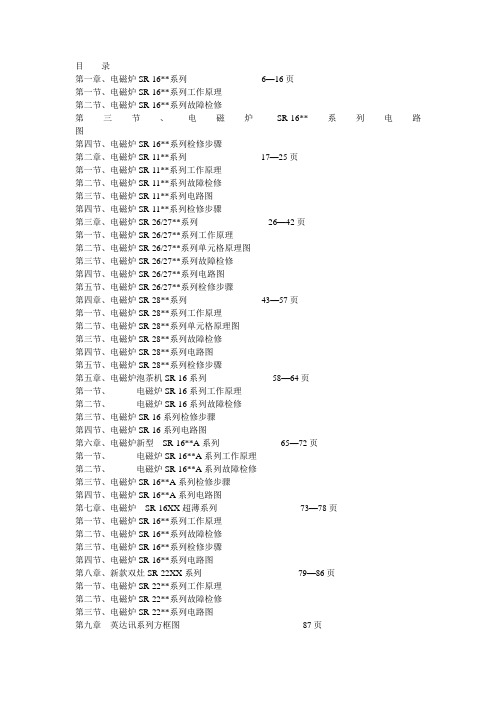

目录第一章、电磁炉SR-16**系列 6—16页第一节、电磁炉SR-16**系列工作原理第二节、电磁炉SR-16**系列故障检修第三节、电磁炉SR-16**系列电路图第四节、电磁炉SR-16**系列检修步骤第二章、电磁炉SR-11**系列 17—25页第一节、电磁炉SR-11**系列工作原理第二节、电磁炉SR-11**系列故障检修第三节、电磁炉SR-11**系列电路图第四节、电磁炉SR-11**系列检修步骤第三章、电磁炉SR-26/27**系列 26—42页第一节、电磁炉SR-26/27**系列工作原理第二节、电磁炉SR-26/27**系列单元格原理图第三节、电磁炉SR-26/27**系列故障检修第四节、电磁炉SR-26/27**系列电路图第五节、电磁炉SR-26/27**系列检修步骤第四章、电磁炉SR-28**系列 43—57页第一节、电磁炉SR-28**系列工作原理第二节、电磁炉SR-28**系列单元格原理图第三节、电磁炉SR-28**系列故障检修第四节、电磁炉SR-28**系列电路图第五节、电磁炉SR-28**系列检修步骤第五章、电磁炉泡茶机SR-16系列58—64页第一节、电磁炉SR-16系列工作原理第二节、电磁炉SR-16系列故障检修第三节、电磁炉SR-16系列检修步骤第四节、电磁炉SR-16系列电路图第六章、电磁炉新型SR-16**A系列 65—72页第一节、电磁炉SR-16**A系列工作原理第二节、电磁炉SR-16**A系列故障检修第三节、电磁炉SR-16**A系列检修步骤第四节、电磁炉SR-16**A系列电路图第七章、电磁炉SR-16XX超薄系列73—78页第一节、电磁炉SR-16**系列工作原理第二节、电磁炉SR-16**系列故障检修第三节、电磁炉SR-16**系列检修步骤第四节、电磁炉SR-16**系列电路图第八章、新款双灶SR-22XX系列79—86页第一节、电磁炉SR-22**系列工作原理第二节、电磁炉SR-22**系列故障检修第三节、电磁炉SR-22**系列电路图第九章英达讯系列方框图87页第十章电磁炉MI-T12系列 88—93页第一节、电磁炉MI-12**系列工作原理第二节、电磁炉MI-12**系列故障检修第三节、电磁炉MI-12**系列电路图第十一章电磁炉MI六系列 94—99页第一节、电磁炉MI-**系列工作原理第二节、电磁炉MI-**系列故障检修第三节、电磁炉MI-**系列电路图第十二章、电磁炉新型SR-1625B系列100—105页第一节、电磁炉SR-1625B系列工作原理第二节、电磁炉SR-1625B系列故障检修第三节、电磁炉SR-1625B系列电路图第十三章、电器炉SR-1910系列106—111页第一节、电磁炉SR-1910系列工作原理第二节、电磁炉SR-1910系列故障检修第三节、电磁炉SR-1910系列电路图第十四章、电器炉SR-181F系列112—117页第一节、电磁炉SR-181F系列工作原理第二节、电磁炉SR-181F系列故障检修第三节、电磁炉SR-181F系列电路图第十五章、电器炉SR-2008W系列118—123页第一节、电磁炉SR-2008W系列工作原理第二节、电磁炉SR-2008W系列故障检修第三节、电磁炉SR-2008W系列电路图第十六章、电磁炉新型SR-2886DR系列124—131页第一节、电磁炉SR-2886DR系列工作原理第二节、电磁炉SR-2886DR系列故障检修第三节、电磁炉SR-2886DR系列电路图第十七章电压力锅、电饭锅、抽湿机检修说明132－144页第一章、 SR-16XX系列第一节、电磁炉SR-16XX系列工作原理壹、SR-16XX系列机型：（所有的16**系列）贰、工作原理概述：一、直流输出电路：220V交流电经变压器T1变压，D12～D18整流，C37、C22滤波后产生12V和19V电源电压，12V供风扇工作，19V经U3A、Q6整流产生16V供整机工作，5V由12V取样，经ZD5、U3B、Q8稳压成5V供CPU工作。
新手篇—看图学习维修液晶电视（中）来源：本站整理作者：佚名 2013-07-09 17:04:32看图学习维修液晶电中册将全面介绍各组件板的工作原理、主要接口和芯片的引脚功能、测试数据，以实现对组件板的全面维修。
第5章电源板维修导读电源板由220VAC消干扰、副电源电路及开／待机控制、PFC电路、小信号电路供电电源、背光灯升压板电源单元电路组成。
其中的220VAC消干扰、副电源电路、开／待机控制电路的结构同于CR下开关电源；户FC功率因数校正电路是CRT彩电开关电源电路没有的；小信号电路供电电源（＋ 12V/3A, ＋ 5VM, ＋ 14V）、背光灯升压板供电电源（＋ 24V）的结构基本同于CRT彩电开关电源，只是输出电压值低。
经验PFC电路出现问题会引起烧保险管，或背光灯升压板电源不工作；其他部位电路出现问题，引起的现象及检修方法基本同于CRT彩电开关电源。
5.1海信TLM3277彩电开关电源维修本电源的工作电压范围为85.264VAC，三个电源的工作时序为：副电源→小信号电路供电电源→背光灯升压板电源，对应的输出电压时序为：5 VS→5 VM, ＋1 2V/3.5A,＋14V→24V。
图5-1是海信TLM3277液晶彩电的电源板电路图。
启动时，由电源插头输入220VAC,首先启动ZE521 STR-A6351, TE004等组成的副电源工作形成5VS，提供给主信号处理板上主芯片内部CPU , CPU根据用户指令输出开机指令，通过ON/OFF 反馈回电源板，通过V561使JE502继电器触点闭合，使220VAC通过，提供给BE00 1桥式整流器进行整流输出＋300V，启动PFC电路（TE001 -I- QOE001, QE002, CE 019, NE001 SMA-E1017 ）工作，把＋300V变换为＋380V，直接启动小信号电路供电电源（（SMA-E1017＋TE002）工作，把＋380V振荡稳压变换为＋12V/2.5A, ＋14 V, ＋5VM，启动主信号处理板全面工作，形成较大的电流，此电流通过小信号电路供电电源流经PFC电路的TE001变压器，在其次级形成感应电压，通过DE01整流滤波形成相应的直流电压，做为背光灯升压板电源（NE003 STR-W5667＋TE003）的启动电压，从而启动背光灯升压电源工作，把＋380V振荡稳压形成＋24V，提供给背光灯升压板。
PD-6080测试与维修指导一．PD-6080数码主机硬件测试用途:如果PD-6080在功能测试过程中,如果发现功能异常,请按照以下方式检测硬件:各项硬件应满足以下要求。
二．PD-6080A解码器硬件测试用途:如果PD-6080A在功能测试过程中,如果发现功能异常,请按照以下方式检测硬件:三．PA-6080BS单通道解码器硬件测试用途:如果解码器在功能测试过程中,如果发现功能异常,请按照以下方式检测硬件:各项硬件应满足以下要求,功能正常部分，硬件不用测试；功能异常时，请测试对应电路下，即可插上烧写好的CPU，看见工作指示灯闪烁，即可进行功能测试，而不必把所有硬件测试好后，才测试功能。
只有发现功能异常时，才去测试对应的硬件电路。
四．PA-6080BS四通道解码器硬件测试用途:如果解码器在功能测试过程中,如果发现功能异常,请按照以下方式检测硬件:各项硬件应满足以下要求,功能正常部分，硬件不用测试；功能异常时，请测试对应电路实际操作中，为了提高测机速度，PA-6080BS在测试电源正常（7805有5V输出）情况下，即可插上烧写好的CPU，看见工作指示灯闪烁，即可进行功能测试，而不必把所有硬件测试好后，才测试功能。
只有发现功能异常时，才去测试对应的硬件电路。
附表：PD-6080拨打电话时各继电器的状态表（“0”表示继电器不吸合，“1”表示继电器吸合）12．PD-6080B分机拨打PD-6080主机时：3．PD-6080B分机拨打PD-6080B分机时：五．常见问题与维修方法A.PD-6080主机部分1．电源故障接通24V直流电源后，相关指示灯、液晶屏正常工作,7812和7805分别输出+12V、+5V 送入各IC供电端和各电路，若无，请查电源部分相关元件。
2.数据线故障(1).按主机“ALL CALL”键，解码板通讯灯不闪烁首先查数据线对地是否短路，再查Q23、Q22、R74、R18、D18是否正常(2).按PD-6080主机“ALL CALL”键，看PD-6080A“ALL CALL”指示灯不连动首先查数据线对地是否短路，再查Q4、Q5、R35、R19、D5是否正常。
２０１５年 第３期（总第２５３期）黑龙江交通科技ＨＥＩＬＯＮＧＪＩＡＮＧＪＩＡＯＴＯＮＧＫＥＪＩＮｏ．３，２０１５（ＳｕｍＮｏ．２５３）汽车机械浅析ＳＳ７Ｅ机车整流柜故障原因及防止措施宋丽玲（兰州西机务段）摘 要：针对检修过程中频现的ＳＳ７Ｅ整流柜击穿及刚上车整流柜出现击穿的现象，通过分析整流柜的结构，工作原理，工作特点并结合实际工作情况寻找关键原因，解决问题，减少了事件的发生。
关键词：ＳＳ７Ｅ机车整流柜；击穿；关键原因；解决中图分类号：Ｕ２６９．６ 文献标识码：Ｃ 文章编号：１００８－３３８３（２０１５）０３－０１５１－０２ＴｈｅｒｅａｓｏｎａｎｄｐｒｅｃａｕｔｉｏｎｏｆｒｅｃｔｉｆｉｅｒｃａｂｉｎｅｔｏｆｌｏｃｏｍｏｔｉｖｅＳＳ７ＥＳＯＮＧＬｉ－ｌｉｎｇ（ＷｅｓｔｌｏｃｏｍｏｔｉｖｅｄｅｐｏｔｏｆＬａｎＺｈｏｕ，Ｌａｎｚｈｏｕ７３００００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：ＴｈｉｓａｒｔｉｃｌｅｍａｉｎｌｙｃｏｎｃｅｎｔｒａｔｅｏｎｔｈｅｆｒｅｑｕｅｎｔｏｃｃｕｒｒｅｎｃｅｏｆｔｈｅｐｕｎｃｔｕｒｅｏｆｒｅｃｔｉｆｉｅｒｃａｂｉｎｅｔｏｆｌｏｃｏｍｏｔｉｖｅＳＳ７Ｅａｎｄｔｈｅｐｕｎｃｔｕｒｅｏｆｔｈｅｒｅｃｔｉｆｉｅｒｃａｂｉｎｅｔｗｈｅｎｔｈｅｌｏｃｏｍｏｔｉｖｅｊｕｓｔｓｔａｒｔｅｄ．Ｓｏｌｖｅｄｔｈｉｓｐｒｏｂｌｅｍｂｙａｎａｌｙｓｉｓｔｈｅｃｏｎｓｔｒｕｃｔｉｏｎｏｆｒｅｃｔｉｆｉｅｒｃａｂｉｎｅｔ，ｗｏｒｋｉｎｇｐｒｉｎｃｉｐｌｅ，ｗｏｒｋｉｎｇｃｈａｒａｃｔｅｒｉｓｔｉｃｓａｎｄｃｏｍｂｉｎｅｄｔｈｅＡｃｔｕａｌｗｏｒｋ．Ｋｅｙｗｏｒｄｓ：ＴｈｅｒｅｃｔｉｆｉｅｒｃａｂｉｎｅｔｏｆｌｏｃｏｍｏｔｉｖｅＳＳ７Ｅ；Ｐｕｎｃｔｕｒｅ；Ｔｈｅｋｅｙｒｅａｓｏｎ；Ｓｏｌｕｔｉｏｎ收稿日期：２０１５－０１－１５作者简介：宋丽玲（１９８６－），女，助理工程师。
１ 问题的提出ＳＳ７Ｅ型电力机车是兰州铁路局的客运主力车型，承担着重要的运输任务，作为交－直型电力机车，整流装置将来自接触网的交流电转变为供机车牵引用直流电，在检修过程中若出现任何问题则会造成晶闸管、二极管的的击穿，严重的会引起重大交通事故。
电源厚膜块STR-S6708工作原理
金星D2902、D2912等机型的电源采用了三根公司的电源厚膜块STR-S6708，该电源具有适应电网
电压宽（90V-270V）、保护电路完善、外围元件少等特点，该电路能改变开关电源脉冲宽度，在待机
时采用窄脉冲方式工作，在正常开机时采用宽脉冲方式工作，因而无须另设待机时的辅助电源。
开关电路振荡过程
STR-S6708的（9）脚是电源供应脚，只有（9）脚供电正常，厚膜电路才会正常工作。
VD908从220V交流电上直接整流，经R903、R917限流、C909滤波后得到8V左右的直流电压，加到
IC901的（9）脚，IC901开始工作，开关电源开始振荡，由VD908整流得到的电压能量较小，不能维持
IC901的正常工作，但是当开关电源开始振荡后，开关变压器T901的（V2）脚将输出电压，经VD903整
流、C909滤波后可得到稳定的8V电压，向IC901供电。
光有VD903整流后的电压仍然是不行的，因为当电视机进入待机状态时，整机的主电压将从127V
下降到30V左右，此时，开关变压器的（V2）脚输出电压也将大幅度下降，经VD903整流后的电压根本
达不到8V，这时就要靠V901这一回路来继续维持供电了。
在正常开机状态，开关变压器的（V3）脚输
出电压，经VD902整流、C908滤波后得到约45V左右的直流电压，加到V901的C极，但是，由于这时的
V901的发射极电压为8V，而基极接有稳压管VD920，VD920的稳压值是7.2V，所以V901的基极电压比发
射极电压低，V901不会导通，IC901的（9）脚供电由VD903提供。
当整机进入待机状态时，开关变压器
的（V3）脚输出电压经VD902整流后的到11V左右的电压，此时，由于VD903输出的电压很低，V901得到
正偏开始导通，其发射极输出电压为6.7V左右，继续为IC901的（9）脚提供电源。
V901回路的另一个作用是，当电网电压降低时，VD903整流后的电压也将降低，当降低到6.6V以下
时，V901会导通，继续向STR-S6708的（9）脚供电，所以，这种开关电源适应电网电压的范围很宽。
IC901的（9）脚得到电压后开始振荡，其振荡的脉冲频率和脉冲宽度由IC901内部的RC时间常数决
定。
振荡脉冲从IC901的（5）脚输出，然后分为二路：一路作为负反馈信号经R906、R910送回IC901的
（4）脚，以控制IC901内部比例驱动电路的工作状态；另一路经C911送回到IC901的（3）脚，STR-S6708
的（3）脚是内部开关管的基极，（1）脚是集电极，（2）脚是发射极。
在开关脉冲的作用下开始振荡，
开关管在C、E间产生振荡电流，在开关变压器的（P1）、（P2）绕阻产生感应电压，经耦合后在其它
绕组也产生相应的感应电压，经整流滤波后供各级负载使用。
由STR-S6708组成的开关电源，只要其（9）脚加上6V以上的电压，电路就能起振，不需另设正反
馈电路。
稳压过程
STR-S6708是根据改变（7）脚的电流来控制输出电压的大小的，（7）脚电流越大，开关管导通时间
变短，输出电压就越低；反之，（7）脚电流越小，开关管导通时间变长，输出电压就越高。
整机输出电压的大小由V951控制，V951是取样三极管，R955是取样电阻，直接从主电源上取样，若
有某种原因使得主电源电压升高，则会发生下面一系列控制过程，最终使输出电压稳定：+B升高→V951的B极电压↑→V951的C极电压↓→光耦IC902的（1）、（2）脚的电流↑→光耦IC902的
（4）、（5）脚的电流↑→STR-S6708（7）脚电流↑→输出电压降低。
反之，若输出电压降低，则发生上述相反的过程。
待机/开机控制
D2902的待机/开机设计比较独特，也比较复杂，下面我们来分析这一部分的电路。
D2902的电源输出中有二个5V，但排插X306的（2）脚上的5V是CPU的供电电压，它不受开机或待机
的控制，输出电压始终保持5V，因而能在待机时继续为CPU供电。
在开机时，CPU的POWER脚输出高电平，加到V956的基极，V956饱和导通，此时，对VD959而言，由于
其正端电压为0V，所以VD959截止，VD953基极由于得不到偏置而截止，V952、V958也都截止，V957的集
电极电压由VD953整流滤波后得到（约9V），经稳压后从发射极输出5V-STB电压，供CPU 使用。
待机时，CPU的POWER脚输出低电平，加到V955基极，V955截止，V954因无偏置也截止，所以IC903这
一路的5V停止输出；加到V956的基极，V956截止，另一方面，由VD952整流输出的电压约15V（开机时为
80V），经R952、VD972加到VD959的正极，经VD959加到VD953的基极，使VD953导通，IC902的电流增大，
各路电压大幅度下降，由VD953整流滤波后得到的电压也大幅度下降（约3V），已无法向V957的集电极提
供电压，但由于VD953导通，V952、V958也导通，继续向V957的集电极供电，经V957稳压后继续输出5V电
压向CPU供电。
开关电源的保护
D2902电源有完善的保护功能，STR-S6708本身能检测开关电源的工作状态，能对过流、过压、开关
管的尖峰脉冲等实施保护。
而对于后级的各路负载有着复杂而全面的保护，下面我们对各种保护予以介
绍。
一：电源厚膜块的保护。
STR-S6708电源厚膜块具有过热、过压、过流三种保护。
1·过热保护：当电源工作异常引起STR-S6708温度升高时，内部的热敏元件测到温度达到150℃，
温度保护电路动作，内部振荡器停振，开关管无驱动脉冲而停止工作。
温度保护是STR-S6708自身具有
的功能，无需外围电路。
2·过压保护：STR-S6708的（9）脚既是供电脚，同时也是过压保护电路检测端，内接过压保护电
路，当（9）脚电压大于11V时，保护电路动作，内部振荡器停振，开关管无驱动脉冲而停止工作。
STR-S6708的（8）脚也有过压保护作用，当（8）脚电压大于1.5V时，内部振荡电路停止工作，开关电
源无输出。
3·过流保护：STR-S6708的（2）脚是内部开关管的发射极，（2）脚通过R907和R921并联后接地，
显然，R907、R921上流过的电流就是开关管的发射极电流，R907、R921上所产生的压降能反映出开关管
电流的大小。
R907、R921上所产生的压降经R911加到（6）脚，当（6）脚电压比（2）脚电压低1V以上
时，内部振荡电路停止工作，开关电源无输出。
二：负载的保护。
1·主电源过压保护：由R975和R976对主电源电压进行分压取样，当分压点电压大于12.7V时，VD943
导通，取样电压经VD943、R991加到V942的控制脚，V942导通，V942导通后引起光耦IC902的（1）、（2
）脚电流减小，从而引起IC902的（4）、（5）脚电流减小，这样会引起开关电源各路电压进一步升高，
但当STR-S6708的（9）脚电压大于11V时，开关电源将停振，从而无输出电压，达到了保护的目的。
注
意：V942的导通将引起开关电源将停振，后面还有几路保护，都是通过使V942导通而起到保护目的的。
2·伴音电路过流保护：由VD956整流滤波后输出30V电压经R935后送往伴音功放电路，R935上的压降
能反映出伴音功放电路的电流，当R935上的电压大于0.7V时，V930导通，引起V953导通，这时，VD954、
VD955的负极相当于接地，引起IC902的（2）脚电压几乎为0，IC902的电流增大，开关电源输出电压大幅
度降低，当IC901的（9）脚电压降到6V以下时，开关电源停振。
3·13V、30V短路保护：VD952整流滤波输出的22V电压，经R972、VD973在V959的E极建立一个5V基准
电压，当13V或22V出现短路时，VD957或VD958会导通，V959得到正偏而导通，V953导通，进入保护状态。
4·主电源过流保护：主电源电压经R724后加到FBT的+B脚（D2912图纸上画的有误），R724上的压降
反映了行电流的大小，当行电流过大时，R724上的电压经R723、R720、R725分压后使V714导通，V942导
通，电源进入保护状态。
5·+12V短路保护：行输出变压器输出的15V电压，经IC701三端稳压器稳压后输出12V电压，若12V
电压有短路或负载太重，将使得IC701的（1）、（2）脚电位差增大，一旦IC701的（1）、（2）脚电位
差大于VD701的稳压值（9V）时，VD701导通，V717也导通，V942导通，电源进入保护状态。
6·灯丝电压保护：行输出变压器输出的灯丝脉冲电压经VD716整流、C727滤波后变成直流电压，然
后经R753、R753A、R727分压，一旦分压后的电压大于12V，VD717将导通，V942导通，电源进入保护状
态。
7·帧输出过流保护：行输出变压器输出的25V电压经R623加到帧输出电路，如果帧输出电流过大，
则R623上的压降也增大，引起V602导通，V942导通，电源进入保护状态。
8·帧幅过大保护：当帧幅过大时，R613上会产生很大的锯齿波电压，此电压经VD602整流、C620滤
波后变成直流电压，一旦此电压大于1.2V时，VD603导通，V942导通，电源进入保护状态。
