《进气压力传感器电路检修》教学设计.
- 格式:doc
- 大小:111.00 KB
- 文档页数:4
《汽车传感器与检测技术》教案一、概述进气压力传感器用于D型汽油喷射系统和缸内直喷中。
作用与空气流量计类似。
它根据发动机的负荷状态测出进气歧管内的绝对压力(即真空度)的变化,并转换成电压信号,与转速信号一起输送给发动机的电控单元ECU,作为喷油控制的依据。
图1 进气压力传感器的外形及安装位置进气压力传感器的安装位置比较灵活,只要在节气门至进气歧管之间的进气压力引入传感器,就可将传感器安装在任何位置。
其外形及安装位置如图1所示。
1、功用进气压力传感器是一种间接测量发动机进气量的传感器,通过检测节气门至进气歧管之间的进气压力来检测发动机的负荷状况,并将压力信号转变为电信号输入ECU,以供ECU计算确定喷油(即喷油量)和点火时间。
如果进气压力传感器工作不良,则一般会使发动机出现起动困难、怠速抖动、加速无力、油耗增大、排放超标等故障。
在发动机燃油喷射系统中,如果安装了进气压力传感器(MAP)就无须安装空气流量传感器(AFS)。
二者安装其一就可以,作用是相同的。
2、种类汽车常用进气压力传感器有压敏电阻式、膜盒电阻式和电容式等类型。
其中压敏电阻式应用比较广泛。
图2 压敏电阻式进气压力传感器二、结构原理1、传感器结构半导体压敏电阻式进气压力传感器由压力转换原件(硅膜片)和对输出信号进行放大的混合集成电路(IC放大器)组成,如图2所示。
硅膜片是利用半导体的压阻效应制成的压力转换元件,采用的材料为单晶硅。
硅膜片的一侧是真空室,如图3,另一侧导入进气歧管的压力,导管入口设有滤清器,防止空气中的尘埃或杂质腐蚀硅膜片。

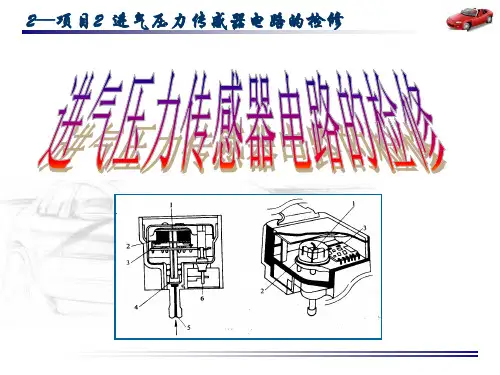

图3 压敏电阻式进气压力传感器结构图4 压敏电阻式进气压力传感器内部结构上图4b所示,硅膜片为边长约3mm的正方形,中部经光刻腐蚀形成直径约2mm,厚约50μm的薄膜片。
薄膜周围有四个应变电阻,以惠斯顿电桥的方式连接。
根据力敏电阻扩散制作的方向不同分为径向电阻和切向电阻,扩散电阻的长边与膜片半径垂直的电阻称为切向电阻(上图中R1、R3),扩散电阻的长边与膜片半径平行的电阻称为径向电阻(上图中R2、R4),硅膜片受压发生变形时,切向电阻和径向电阻的阻值变化不同,如图4c。
《电控发动机--进气压力传感器工作原理及检测》教学设计课题电控发动机--进气压力传感器工作原理及检测授课专业汽车制造与检修专业课程类型理实一体课时 2 授课对象汽车二年级人数20 一、教学内容分析教学内容设置背景1、针对中职学生理论知识差,想动手强烈的特点,通过理实一体的课程优势,重点提升学生实际动手能力,提升知识与专业技能。
2、根据学生身心发展特点,尤其都是男生,充分调动学生的学习积极性,提升自信心,充分利用教学信息技术的优势,在课堂教学中体现“做中学,学中做”。
教学环境资源配置1、地点---汽车实训多媒体教室:多媒体设备,移动终端,台式电脑,教室无线覆盖。
2、地点---汽车实训车间:每组汽车拆装工具1套,车辆电气电路任务书一册;故障诊断仪、示波器、万用表4套。
教材分析1、本节内容选自高等教育出版社,主编解福泉,中等职业教育国家规划教材《电控发动机维修》第六章第三节电子控制系统之进气压力传感器。
2、通过前期学习,学生已基本掌握空气流量计知识和检测技能,本实训项目的理论学习与实际操作是对旧知识的升华,同时学生进一步巩固了电控发动机实训设备的使用。
尤其让学生懂得电路图识读为实际电路诊断提供思路与方法,为下一步综合实训项目的开展奠定扎实基础。
所以本节课地位承前理论,后接综合项目,有助于学生技能的提高,地位十分重要。
教学目标认知目标1、掌握进气压力传感器的工作原理和特点;2、能阐述空气检测的两种形式。
能力目标1、学生能从实车上分辨空气流量的形式;2、能够使用专用工具诊断故障车辆同时检测故障零部件。
情感与态度目标根据专业特点,重点强化培养学生树立安全意识,养成安全文明操作习惯。
培养团队意识和职业认同感。
教学重难点重点能阐述进气压力传感器工作原理。
难点根据进气压力传感器工作原理能进行实车检测并判断零部件好坏。
学情分析本节课授课对象是汽车制造与检修专业二年级的学生,该班全是男生,对于理论知识学习兴趣不浓,基础知识薄弱,自主学习能力欠缺。

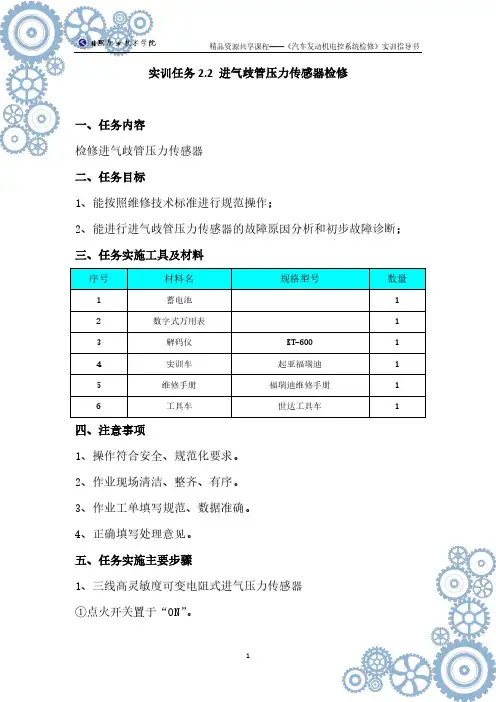

实训任务2.2 进气歧管压力传感器检修一、任务内容检修进气歧管压力传感器二、任务目标1、能按照维修技术标准进行规范操作;2、能进行进气歧管压力传感器的故障原因分析和初步故障诊断;三、任务实施工具及材料四、注意事项1、操作符合安全、规范化要求。
2、作业现场清洁、整齐、有序。
3、作业工单填写规范、数据准确。
4、正确填写处理意见。
五、任务实施主要步骤1、三线高灵敏度可变电阻式进气压力传感器①点火开关置于“ON”。
②万用表正表笔接端子C,负表笔搭铁,检测传感器端子C的电压值③用万用表的电压挡检测传感器端子B的输出电压。
④起动发动机,怠速运转,检测传感器端子B的输出电压。
⑤节气门全开,检测传感器端子B的输出电压。
北京切诺基轿车采用的三线高灵敏度可变电阻式进气压力传感器控制电路2、半导体压敏电阻式进气压力传感器(1)参考电压检测①将点火开关置于“OFF”位置,拔下进气压力传感器上的电插。
②将点火开关置于“ON”位置(不起动发动机)。
③万用表电压挡检测传感器电插中的Vc和E2端子之间的电压,如图示。
对比标准,如有异常,应检查进气压力传感器与ECU之间的线路。
皇冠3.0轿车2JZ-GE发动机用进气压力传感器与ECU之间的连接电路(2)输出电压检测①将点火开关置于“ON”位置(不起动发动机)。
②拆下进气压力传感器与进气歧管间的真空软管。
③在ECU导线插接器一侧用万用表电压挡检测进气压力传感器PIM-E2端子间的输出电压。
④用真空泵向进气压力传感器内施加真空,从13.3 kPa(100 mmHg)起,每次递增13.3 kPa(100 mmHg),一直增加到66.7 kPa(500 mmHg)为止,然后检测在不同真空度下进气压力传感器(PIM—E2端子间)的输出电压。
3、膜盒传动式进气压力传感器①在不断开进气压力传感器上的电插的情况下,将点火开关置于“ON”位置。
②万用表电压挡检测传感器电插中的Vs和E端子之间的电压,如图示。

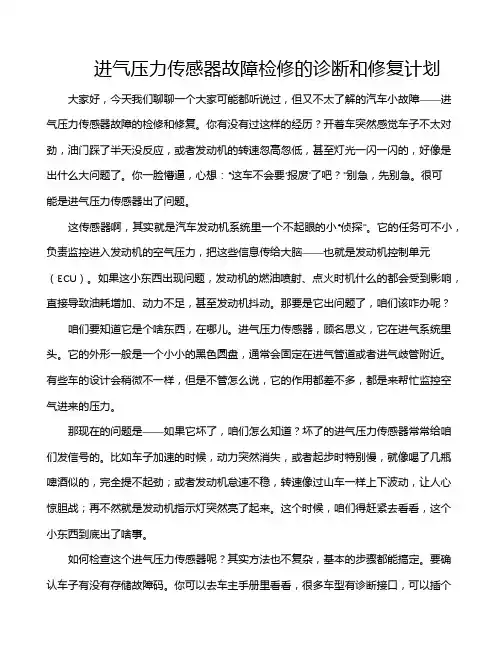

进气压力传感器故障检修的诊断和修复计划大家好,今天我们聊聊一个大家可能都听说过,但又不太了解的汽车小故障——进气压力传感器故障的检修和修复。
你有没有过这样的经历?开着车突然感觉车子不太对劲,油门踩了半天没反应,或者发动机的转速忽高忽低,甚至灯光一闪一闪的,好像是出什么大问题了。
你一脸懵逼,心想:“这车不会要‘报废’了吧?”别急,先别急。
很可能是进气压力传感器出了问题。
这传感器啊,其实就是汽车发动机系统里一个不起眼的小“侦探”。
它的任务可不小,负责监控进入发动机的空气压力,把这些信息传给大脑——也就是发动机控制单元(ECU)。
如果这小东西出现问题,发动机的燃油喷射、点火时机什么的都会受到影响,直接导致油耗增加、动力不足,甚至发动机抖动。
那要是它出问题了,咱们该咋办呢?咱们要知道它是个啥东西,在哪儿。
进气压力传感器,顾名思义,它在进气系统里头。
它的外形一般是一个小小的黑色圆盘,通常会固定在进气管道或者进气歧管附近。
有些车的设计会稍微不一样,但是不管怎么说,它的作用都差不多,都是来帮忙监控空气进来的压力。
那现在的问题是——如果它坏了,咱们怎么知道?坏了的进气压力传感器常常给咱们发信号的。
比如车子加速的时候,动力突然消失,或者起步时特别慢,就像喝了几瓶啤酒似的,完全提不起劲;或者发动机怠速不稳,转速像过山车一样上下波动,让人心惊胆战;再不然就是发动机指示灯突然亮了起来。
这个时候,咱们得赶紧去看看,这个小东西到底出了啥事。
如何检查这个进气压力传感器呢?其实方法也不复杂,基本的步骤都能搞定。
要确认车子有没有存储故障码。
你可以去车主手册里看看,很多车型有诊断接口,可以插个OBD扫描仪,直接读取车辆的故障码。
如果故障码指向进气压力传感器,那就差不多可以确认它是“病灶”了。
然后,咱们得拔下传感器,检查一下连接线有没有松动或损坏。
接触不良也会导致传感器没法正常工作,像是电脑插口不插好,显示器就黑屏了,这道理一样。
你还可以用万用表测量一下传感器的电阻或电压。
《进气压力传感器电路检修》教学设计
243结构
硅膜片,四个应变电阻,真空室,集成电路 244原理
进气压力增大,膜片变形增大,应变电阻变化,输出信号电压增大 2.4.6故障 1. 同流量传感器,发动机不能精确计量进气量,发动机有明显的症状 2. 影响废气循环和油箱蒸汽回收控制,发动机排放严重超标。
2.4.7检修
ECU
真空传感器(进气管绝对压力传感器)
>2_—
to ______________ 1VCC
El
案例分析
案例1:进气压力传感器铅中毒 案例2:进气压力传感器“虚假”故障
进气压力传感器
厂电压型
Y
-频率型
半导体压敏电阻式
电容式 oE2(E2J) “PIN ^>VCC
真空膜盒式 表面弹性波式
第4 页。
实验四进气管绝对压力传感器检修实验四进气管绝对压力传感器检修实验四:进气管绝对压力传感器检测一、实验目的和要求:1.掌握进气管绝对压力传感器的结构和工作原理。
2.掌握进气管绝对压力传感器的检测方法。
2、实验设备和仪器丰田8a电喷发动机故障实验台一台、万用表、手动真空泵三、实验内容和步骤本次实验的内容主要是检测进气管绝对压力传感器。
1.实验原理在汽油机中,进气管绝对压力传感器用于测量进气管中气体的绝对压力,将压力信号转换成电信号并发送给电子控制单元ECU,作为燃油喷射控制和点火控制的主控制信号。
根据内部结构的不同,进气管绝对压力传感器可分为压敏电阻式、电容式、胶囊式、表面弹性波式等,但目前广泛使用的是压敏电阻式和电容式。
压敏电阻的内部结构如图1所示。
半导体膜片的一侧作为真空室,另一侧与进气管压力连接;当进气管的压力发生变化时,半导体膜片会变形,从而破坏应变电阻所在桥接电路的平衡,并产生电压信号,该信号由控制电路放大并发送至ECU。
图1半导体压敏电阻式进气管绝对压力传感器1-半导体膜片;2-控制电路;3.真空室压敏电阻式进气管绝对压力传感器与ecu的连接电路如图2所示。
压敏电阻式进气管绝对压力传感器的插接器主要有三个端子,分别是:电源端vcc、信号端pim以及接地端子E2。
ecu进气管绝对压力传感器e2pimvcce2pimvcce1图2压敏电阻式进气管绝对压力传感器电路ECU通过VCC端子向传感器提供标准5V参考电压,传感器信号通过PIM端子传输至ECU,E2为接地端子。
2.检测步骤1电源电压检测:○将点火开关转到“off”位置并断开线束连接器。
然后将点火开关转到“on”(接通)位置(不起动发动机),并使用万用表测量线束侧的电压。
测量线束连接器的电源端子VCC和接地端子E2之间的电压时,电压值应为4.5~5.5V。
如果有异常,检查进气管绝对压力传感器与ECU之间的线路是否连接。
如果存在开路,更换或修理线束。
