氧传感器的构造工作原理与检修

写出氧传感器的工作原理及检修步骤氧传感器是一种用于测量环境中氧气浓度的重要设备，广泛应用于工业生产、环境监测以及医疗诊断等领域。

本文将对氧传感器的工作原理以及检修步骤进行深入探讨，并分享个人观点和理解。

一、工作原理1. 氧传感器分类在深入了解氧传感器的工作原理之前，我们需要了解一下其常见的分类。

根据工作原理的不同，氧传感器主要分为电化学型和光学型两类。

电化学型氧传感器是目前应用最广泛的一种氧传感器。

它利用电化学反应原理来测量氧气浓度。

常见的电化学型氧传感器有氧离子传感器和氧气传感器。

光学型氧传感器则基于物质对氧气的吸收特性来测量氧气浓度。

它们促进了传感器的远程监控和无线传输。

2. 电化学型氧传感器的工作原理电化学型氧传感器通过观察电流的变化来测量氧气浓度。

它主要包含三个关键部分：参比电极、工作电极和电解质。

参比电极通常由稳定的材料制成，如银-银氯化银电极。

工作电极通常由贵金属催化剂涂层的材料制成，如铂。

在氧气存在的环境中，两个电极之间会形成一个电化学反应。

氧气分子在工作电极上还原成氧离子，并在电解质中与质子结合生成水。

这个过程产生的电流与氧气浓度成正比，通过测量电流的大小，我们可以间接获得氧气浓度的信息。

3. 光学型氧传感器的工作原理光学型氧传感器利用物质对氧气的吸收特性来测量氧气浓度。

它们基于氧气分子对特定波长的光的吸收特性。

这种传感器包含一个发射光源和一个接收器。

发射光源会发射一个特定波长的光束，然后经过氧气后到达接收器。

当光束通过氧气时，氧气会吸收特定波长的光。

通过测量接收器接收到的光的强度变化，我们可以推导出氧气的浓度。

二、检修步骤1. 检查电源和连接检查氧传感器的电源和连接是否正常。

确保电源供应稳定，并检查传感器的连接是否牢固。

2. 清洁传感器使用适当的清洁剂和工具清洁传感器表面，去除积尘和污垢。

请确保按照制造商的建议进行清洁，并避免使用腐蚀性物质。

3. 校准传感器定期校准氧传感器以确保准确性。

写出氧传感器的工作原理及检修步骤一、氧传感器的工作原理1. 氧传感器的定义在汽车排气系统中，氧传感器是一种关键的设备，用于监测废气中氧气的含量，从而调节发动机的空气燃料比，保证其工作在最佳状态下。

2. 氧传感器的基本原理氧传感器主要使用的是对氧化还原反应的电化学原理，其内部含有氧离子传导体和敏感电极，当废气中的氧气浓度发生变化时，氧传感器会产生相应的电压信号，反映废气氧气含量的变化。

3. 氧传感器的工作过程氧传感器通过不断地监测废气中氧气的含量，并将其转化为电压信号，然后通过车辆的电脑系统进行分析和调整，以保证发动机燃烧的效率和环保性。

二、氧传感器的检修步骤1. 检查连接线路需要检查氧传感器的连接线路是否正常，包括接头是否松动、线路是否破损等，确保信号传输正常。

2. 清洁传感器表面将氧传感器取下后，用清洁剂将传感器表面清洁干净，以保证其敏感部件正常工作。

3. 使用多用途仪器检测使用专业的多用途仪器对氧传感器进行检测，包括电阻、电压和信号输出等多个方面，以确保其各项指标正常。

三、总结回顾通过对氧传感器的工作原理和检修步骤的深入了解，我们可以清楚地认识到，氧传感器在汽车排气系统中扮演着至关重要的角色。

其准确的工作原理和正确的检修步骤，不仅可以保证汽车发动机的正常运行，还可以减少尾气排放，保护环境。

我们在日常使用汽车时，应该重视氧传感器的维护和检修工作，确保其正常运转。

四、个人观点和理解作为一名汽车爱好者，我深刻理解和重视氧传感器在汽车排气系统中的作用。

只有对其工作原理和检修步骤有深入的了解，并且经常进行维护和保养，才能让我们的汽车保持更好的性能，同时也为环保事业作出自己的贡献。

以上是我对氧传感器的工作原理及检修步骤的一些个人见解，希望对大家有所帮助。

希望这篇文章能够帮助你更好地理解氧传感器的工作原理和检修步骤。

如果还有其他问题，欢迎继续向我提问。

氧传感器在汽车排气系统中的作用十分重要，它可以监测废气中的氧气含量，从而调节发动机的空燃比，确保发动机燃烧的效率和环保性。

氧传感器的工作原理及检测方法

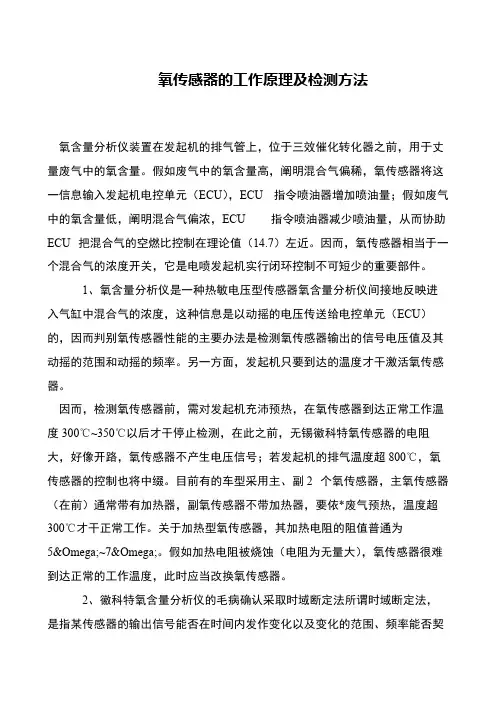

 氧含量分析仪装置在发起机的排气管上，位于三效催化转化器之前，用于丈量废气中的氧含量。

假如废气中的氧含量高，阐明混合气偏稀，氧传感器将这一信息输入发起机电控单元（ECU），ECU 指令喷油器增加喷油量；假如废气中的氧含量低，阐明混合气偏浓，ECU 指令喷油器减少喷油量，从而协助ECU 把混合气的空燃比控制在理论值（14.7）左近。

因而，氧传感器相当于一个混合气的浓度开关，它是电喷发起机实行闭环控制不可短少的重要部件。

1、氧含量分析仪是一种热敏电压型传感器氧含量分析仪间接地反映进入气缸中混合气的浓度，这种信息是以动摇的电压传送给电控单元（ECU）的，因而判别氧传感器性能的主要办法是检测氧传感器输出的信号电压值及其动摇的范围和动摇的频率。

另一方面，发起机只要到达的温度才干激活氧传感器。

 因而，检测氧传感器前，需对发起机充沛预热，在氧传感器到达正常工作温度300℃~350℃以后才干停止检测，在此之前，无锡徽科特氧传感器的电阻大，好像开路，氧传感器不产生电压信号；若发起机的排气温度超800℃，氧传感器的控制也将中缀。

目前有的车型采用主、副2 个氧传感器，主氧传感器（在前）通常带有加热器，副氧传感器不带加热器，要依*废气预热，温度超300℃才干正常工作。

关于加热型氧传感器，其加热电阻的阻值普通为
5Ω~7Ω。

假如加热电阻被烧蚀（电阻为无量大），氧传感器很难到达正常的工作温度，此时应当改换氧传感器。

2、徽科特氧含量分析仪的毛病确认采取时域断定法所谓时域断定法，是指某传感器的输出信号能否在时间内发作变化以及变化的范围、频率能否契。

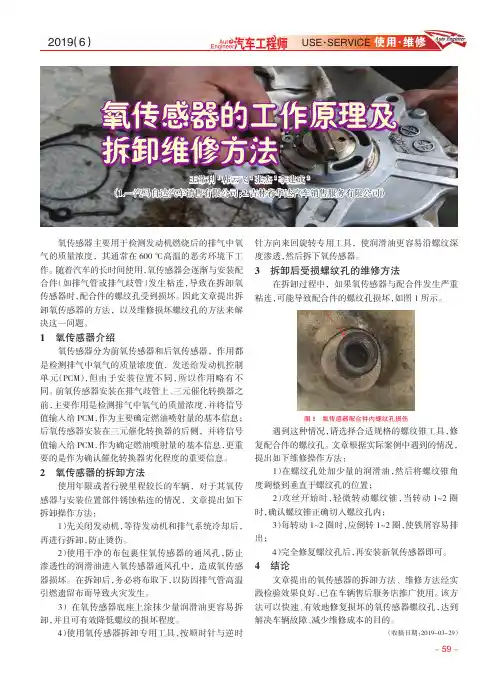

2019（6）图氧传感器配合件内螺纹孔损伤氧传感器主要用于检测发动机燃烧后的排气中氧气的质量浓度，其通常在600℃高温的恶劣环境下工作。

随着汽车的长时间使用，氧传感器会逐渐与安装配合件（如排气管或排气歧管）发生粘连，导致在拆卸氧传感器时，配合件的螺纹孔受到损坏。

因此文章提出拆卸氧传感器的方法，以及维修损坏螺纹孔的方法来解决这一问题。

氧传感器介绍氧传感器分为前氧传感器和后氧传感器，作用都是检测排气中氧气的质量浓度值，发送给发动机控制单元（P C M ），但由于安装位置不同，所以作用略有不同。

前氧传感器安装在排气歧管上、三元催化转换器之前，主要作用是检测排气中氧气的质量浓度，并将信号值输入给P C M ，作为主要确定燃油喷射量的基本信息；后氧传感器安装在三元催化转换器的后侧，并将信号值输入给P C M ，作为确定燃油喷射量的基本信息，更重要的是作为确认催化转换器劣化程度的重要信息。

氧传感器的拆卸方法使用年限或者行驶里程较长的车辆，对于其氧传感器与安装位置部件锈蚀粘连的情况，文章提出如下拆卸操作方法：1）先关闭发动机，等待发动机和排气系统冷却后，再进行拆卸，防止烫伤。

2）使用干净的布包裹住氧传感器的通风孔，防止渗透性的润滑油进入氧传感器通风孔中，造成氧传感器损坏。

在拆卸后，务必将布取下，以防因排气管高温引燃遗留布而导致火灾发生。

3）在氧传感器底座上涂抹少量润滑油更容易拆卸，并且可有效降低螺纹的损坏程度。

4）使用氧传感器拆卸专用工具，按顺时针与逆时针方向来回旋转专用工具，使润滑油更容易沿螺纹深度渗透，然后拆下氧传感器。

拆卸后受损螺纹孔的维修方法在拆卸过程中，如果氧传感器与配合件发生严重粘连，可能导致配合件的螺纹孔损坏，如图1所示。

遇到这种情况，请选择合适规格的螺纹锥工具，修复配合件的螺纹孔。

文章根据实际案例中遇到的情况，提出如下维修操作方法：1）在螺纹孔处加少量的润滑油，然后将螺纹锥角度调整到垂直于螺纹孔的位置；2）攻丝开始时，轻微转动螺纹锥，当转动1~2圈时，确认螺纹锥正确切入螺纹孔内；3）每转动1~2圈时，应倒转1~2圈，使铁屑容易排出；4）完全修复螺纹孔后，再安装新氧传感器即可。

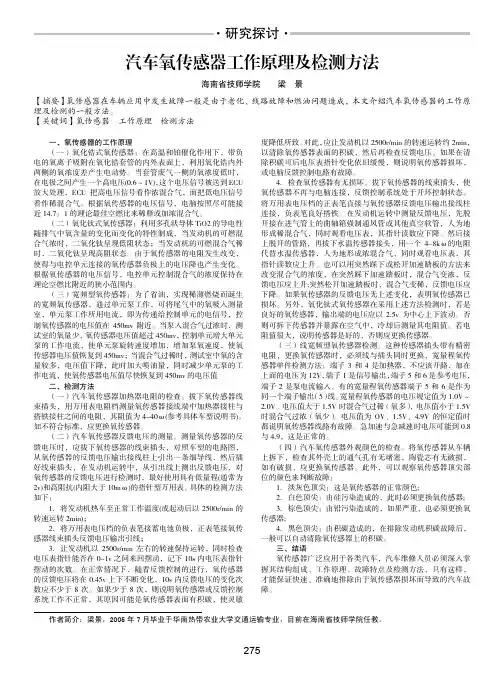

·研究探讨·275汽车氧传感器工作原理及检测方法海南省技师学院 梁 景 【摘要】氧传感器在车辆应用中发生故障一般是由于老化、线路故障和燃油问题造成，本文介绍汽车氧传感器的工作原理及检测的一般方法。

【关键词】氧传感器 工作原理 检测方法一、氧传感器的工作原理（一）氧化锆式氧传感器：在高温和铂催化作用下，带负电的氧离子吸附在氧化锆套管的内外表面上，利用氧化锆内外两侧的氧浓度差产生电动势。

当套管废气一侧的氧浓度低时，在电极之间产生一个高电压(0.6～1V)，这个电压信号被送到ECU放大处理，ECU 把高电压信号看作浓混合气，而把低电压信号看作稀混合气。

根据氧传感器的电压信号，电脑按照尽可能接近14.7：1的理论最佳空燃比来稀释或加浓混合气。

（二）氧化钛式氧传感器：利用多孔状导体TiO2的导电性随排气中氧含量的变化而变化的特性制成，当发动机的可燃混合气浓时，二氧化钛呈现低阻状态；当发动机的可燃混合气稀时，二氧化钛呈现高阻状态。

由于氧传感器的电阻发生改变，使得与电控单元连接的氧传感器负极上的电压降也产生变化。

根据氧传感器的电压信号，电控单元控制混合气的浓度保持在理论空燃比附近的狭小范围内。

（三）宽频型氧传感器：为了省油，实现稀薄燃烧而诞生的宽频氧传感器，通过单元泵工作，可将尾气中的氧吸入测量室，单元泵工作所用电流，即为传递给控制单元的电信号，控制氧传感器的电压值在450mv 附近。

当泵入混合气过浓时，测试室的氧量少，氧传感器电压值超过450mv，控制单元增大单元泵的工作电流，使单元泵旋转速度增加，增加泵氧速度，使氧传感器电压值恢复到450mv；当混合气过稀时，测试室中氧的含量较多，电压值下降，此时加大喷油量，同时减少单元泵的工作电流，使氧传感器电压值尽快恢复到450mv 的电压值二、检测方法（一）汽车氧传感器加热器电阻的检查。

拔下氧传感器线束插头，用万用表电阻档测量氧传感器接线端中加热器接柱与搭铁接柱之间的电阻，其阻值为4-40ω(参考具体车型说明书)。

氧传感器结构一、引言氧传感器是一种用于测量气体中氧气浓度的装置。

它广泛应用于工业、医疗、环境监测等领域。

氧传感器的结构是实现其测量功能的基础，下文将详细介绍氧传感器的结构和工作原理。

二、氧传感器的基本结构氧传感器一般由三个主要部分组成：电极、电解质和外壳。

1.电极：氧传感器的电极通常由金属材料制成，如铂、银、金等。

电极的选择取决于不同应用的要求。

电极的主要作用是在气体中发生氧化还原反应，并产生电流信号。

2.电解质：电解质是氧传感器中的重要部分，它负责与电极之间的氧气传递。

一般情况下，电解质是固体氧化物，如二氧化锆（ZrO2）或二氧化钇（Y2O3）。

电解质的选择取决于不同应用的要求，如测量范围、响应时间等。

3.外壳：外壳是保护氧传感器内部结构的壳体。

它通常由金属或陶瓷材料制成，具有良好的耐高温、耐腐蚀性能。

外壳还具有固定电解质和电极的作用，保证它们固定在一定的位置。

三、氧传感器的工作原理氧传感器的工作原理基于氧化还原反应。

根据电解质类型的不同，氧传感器可以分为两种类型：浓差型和氧离子型。

1.浓差型氧传感器：浓差型氧传感器通过测量气体中氧气的浓度差异来确定氧气浓度。

其结构主要由两个电极、电解质和外壳组成。

其中一个电极（称为参比电极）暴露于空气中，另一个电极（称为工作电极）暴露于要测量的气体中。

电解质通过测量两个电极之间的氧气浓度差异来产生电流信号。

工作电极上的氧气与电解质之间发生氧化还原反应，产生电流。

2.氧离子型氧传感器：氧离子型氧传感器通过测量电解质中氧离子的浓度来确定氧气浓度。

其结构主要由三个电极、电解质和外壳组成。

其中一个电极（称为阴极）暴露于要测量的气体中，另一个电极（称为阳极）与空气接触，还有一个电极（称为参比电极）用于比较电解质中的氧离子浓度。

当阴极和阳极之间施加电压时，电解质中的氧离子会从阴极迁移至阳极，产生电流。

四、氧传感器的应用领域氧传感器广泛应用于多个领域，如以下几个例子所示：1.工业应用：氧传感器用于监测工业过程中的氧气浓度，例如燃烧过程的控制和监测，以确保燃料的高效燃烧。

《汽车微电脑控制系统与故障检测》王忠良 人民邮电出版社氧浓度传感器氧浓度传感器(又称氧传感器)是发动机电子控制系统中一个重要的传感器，其作用就 是把排气中氧的浓度转换为电压信号，微电脑根据氧浓度传感器输入的信号判断混合气的浓 度，进而修正喷油量，最终将缸内混合气的浓度控制在理想空燃比14．7附近。

现代汽车为了降低发动机排气中的有害成分(CO 、HC 、NO X 等)的含量，在排气管中安装了三元催化转换装置。

三元催化转换装置内有三元催化剂(常用的是铂、钯、铑)，三元催化剂能促使排气中的有害成分进行化学反应，可使CO 氧化为CO 2，使HC 氧化为CO 2和H 2O ，将NOx 还原为N 2。

但是，只有当发动机在14．7空燃比附近的一个很小范围内运转时，三元催化剂才能同时促进氧化、还原反应，三元催化转换装置的转换效率才最高，排气中有害物质的含量才最低。

因此，现代汽车中均安装了氧传感器。

氧传感器的数量因车而异，有的发动机只有一个氧传感器：有的双排气管发动机在左、 右排气管上各安装一个氧传感器，这样该系统就有两个氧传感器，即左氧传感器和右氧传感 器；也有的双排气管发动机在每个排气管的三元催化转换装置前、后各安装一个氧传感器(分 别叫主、副氧传感器)，这样该系统共有4个氧传感器，即左主氧传感器、左副氧传感器、 右主氧传感器以及右副氧传感器。

氧传感器安装在排气管中排气消音器的前面。

一、氧传感器的结构与工作原理氧传感器根据内部敏感材料的不同分为氧化锆式(也称锆管式)和氧化钛式两种。

1．氧化锆式氧传感器氧化锆式氧传感器是目前应用最多的氧传感器，它主要由锆管、电极等组成，如图1—42图l —42 氧化锆式氧传感器的结构氧化锆式氧传感器内部的敏感元件是二氧化锆(ZrO 2)固体电解质。

在二氧化锆固体电 解质粉末中添加少量的添加剂并烧制成管状，便称为锆管。

紧贴锆管内、外表面的是作为锆 管内、外电极的铂膜，内、外电极通过电极引线与传感器的线束插接器相连。

氧探头的工作原理引言概述：氧探头是一种用于测量氧气浓度的传感器，广泛应用于工业、医疗、环境保护等领域。

了解氧探头的工作原理对于正确使用和维护氧探头至关重要。

本文将详细介绍氧探头的工作原理及其相关知识。

一、氧探头的基本原理1.1 氧探头的结构氧探头通常由氧传感器和信号转换电路两部分组成。

氧传感器是测量氧气浓度的核心部件，由氧敏感膜、电极和电解质组成。

信号转换电路负责将氧传感器测得的氧气浓度转换成电信号输出。

1.2 氧传感器的工作原理氧传感器利用氧敏感膜与氧气发生化学反应，产生一定的电流信号。

当氧气浓度较高时，氧敏感膜上的氧气与电解质中的离子发生反应，导致电流增加。

反之，当氧气浓度较低时，电流减小。

通过测量电流的变化，可以确定氧气浓度的大小。

1.3 信号转换电路的作用信号转换电路负责将氧传感器输出的微弱电流信号进行放大和转换，以便能够被其他设备读取和处理。

信号转换电路通常包括放大器、滤波器和模数转换器等组件，能够将氧传感器的输出信号转换成数字信号或模拟电压输出。

二、氧探头的应用领域2.1 工业领域氧探头在工业领域广泛应用于燃烧控制、气体检测和环境监测等方面。

例如，在燃烧控制中，氧探头可以测量燃烧过程中的氧气浓度，通过调节燃烧器的进气量，实现燃烧效率的优化。

2.2 医疗领域氧探头在医疗领域主要用于监测患者的血氧饱和度。

通过将氧探头安装在患者的手指或耳垂等部位，可以实时测量患者的血氧水平，并将数据传输给监护仪等设备，以便医生进行诊断和治疗。

2.3 环境保护领域氧探头在环境保护领域常用于空气质量监测和水质监测。

例如，在空气质量监测中，氧探头可以测量空气中的氧气浓度，从而评估空气的新鲜程度和污染程度。

在水质监测中，氧探头可以测量水体中的溶解氧浓度，帮助评估水质的好坏。

三、氧探头的使用注意事项3.1 避免高温和腐蚀环境氧探头通常对高温和腐蚀性气体非常敏感，因此在使用过程中应避免将氧探头暴露在高温和腐蚀性环境中，以免影响其性能和寿命。

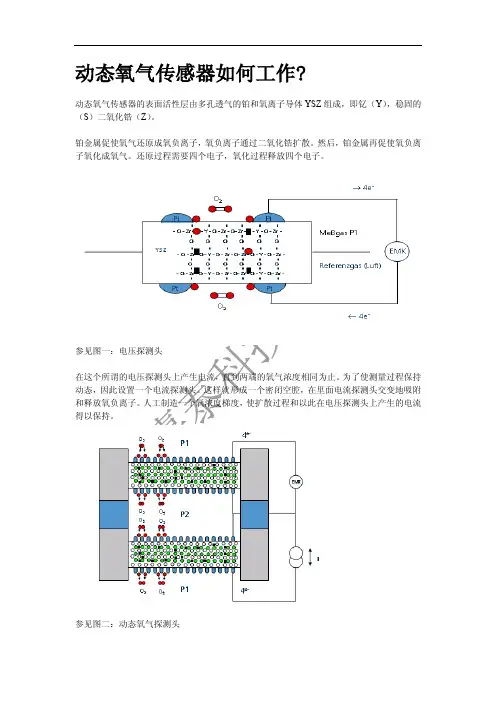

动态氧气传感器如何工作?动态氧气传感器的表面活性层由多孔透气的铂和氧离子导体YSZ组成，即钇（Y），稳固的（S）二氧化锆（Z）。

铂金属促使氧气还原成氧负离子，氧负离子通过二氧化锆扩散。

然后，铂金属再促使氧负离子氧化成氧气。

还原过程需要四个电子，氧化过程释放四个电子。

参见图一：电压探测头在这个所谓的电压探测头上产生电流，直到两端的氧气浓度相同为止。

为了使测量过程保持动态，因此设置一个电流探测头。

这样就形成一个密闭空腔，在里面电流探测头交变地吸附和释放氧负离子。

人工制造一个氧浓度梯度，使扩散过程和以此在电压探测头上产生的电流得以保持。

参见图二：动态氧气探测头在电动势（EMK）为40mV时开始测量循环。

启动电流泵，排除密闭空腔中的氧，直至电动势（EMK）达到90mV为止。

其后，电流泵反向运转，将氧吸进密闭空腔，直至电动势（EMK）重新到达40mV。

这个过程所需的时间取决于测试气体的氧气含量。

参见图三：测量循环如何识别氧气测量系统的故障?氧气测量系统通过两个不同的通道输出两个测试信号:∙通道K1以模拟信号的方式（0—10V或4—20mV）提供测试值，∙双向通道K2作为数字式脉宽调制的交变信号（低/高—相位0/5V），低相位宽度对应氧气浓度。

当通道K1的模拟信号与数字通道K2的信号相一致（最大偏差4%）时，表示氧气测量系统运行正常，无故障。

同时，通道K2的低相位宽度必须在0.68和3.94ms之间，即相当于氧气浓度0.1及25vol%。

如果信号超出一个从0.5到4ms的时间窗口，或者交变信号始终是一个5V的常数，则测试值位于测试范围之外。

如果硬件失灵，则输出信号保持常数0V。

图一：通道K2的输出信号。

由于测试过程是动态的，所以氧气测量系统的常用功能始终处于被检测状态，并理想地循环运行。

为此，在一个分离的测试通道安置24V，使传感器电流从外部减弱20%。

测量系统以一个较小的氧气浓度模拟实际情况。

在这个基础上，通道K1和通道K2的测量信号必须同样地予以减弱，也就是说，测量系统必须正确计算虚拟的氧气浓度。

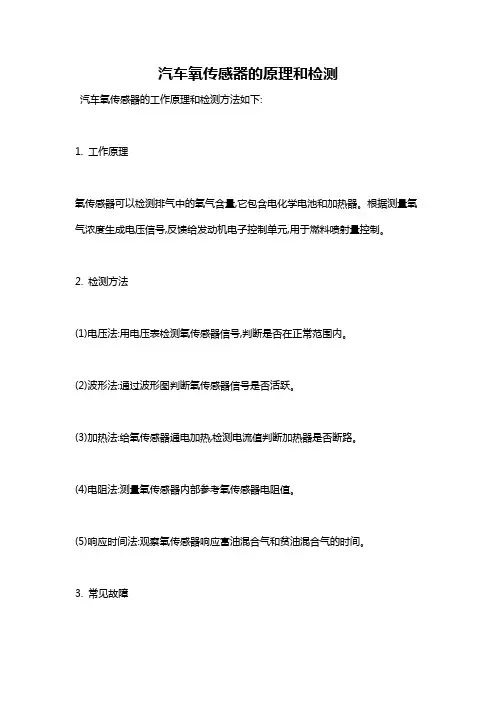

汽车氧传感器的原理和检测
汽车氧传感器的工作原理和检测方法如下:
1. 工作原理
氧传感器可以检测排气中的氧气含量,它包含电化学电池和加热器。

根据测量氧气浓度生成电压信号,反馈给发动机电子控制单元,用于燃料喷射量控制。

2. 检测方法
(1)电压法:用电压表检测氧传感器信号,判断是否在正常范围内。

(2)波形法:通过波形图判断氧传感器信号是否活跃。

(3)加热法:给氧传感器通电加热,检测电流值判断加热器是否断路。

(4)电阻法:测量氧传感器内部参考氧传感器电阻值。

(5)响应时间法:观察氧传感器响应富油混合气和贫油混合气的时间。

3. 常见故障
信号不活跃、响应时间过长、信号偏差过大、加热器断路等。

需要及时更换氧传感器。

4. 保养方法
保持良好的机油质量,更换老化氧传感器,使用优质燃料,定期检测等。

1、氧传感器的功用与类型排气中的氧传感器浓度可以反映空燃比的大小,所以在电子控制燃油喷射系统中广泛使用氧传感器。

氧传感器将检测到的氧气浓度反馈给ECU,ECU根据此信号判断空燃比就是否偏离理论值,若偏离则调节喷油量,使空燃比控制在理论允许的范围之内。

常见的氧传感器有二氧化锆与二氧化钛型氧传感器两种。

2、二氧化锆氧传感器(1) 结构二氧化锆型氧传感器由二氧化锆管、起电极作用的衬套,以及防止二氧化锆管损坏与导入汽车的带孔护罩等构成,如图一所示。

图一二氧化锆氧传感器(2) 工作原理氧传感器安装于排气管上,二氧化锆的管内、外表面均涂有薄薄的一层铂,铂既起到电极的作用,又具有催化的作用。

二氧化锆管内侧通大气,并且保持氧浓度不变,外侧直接与氧浓度较低的排气相抵触。

工作时,在排气高温作用下,氧气发生分离,由于锆管内侧氧离子浓度高,外侧氧在两个表面电极有氧浓度差,氧离子就从浓度高的一侧向低的一侧流动,从而产生电动势,所以二氧化锆传感器实际为一种容量较小的化学电池,也称氧浓度差电池。

当混合气稀(空燃比大)时,排气中的氧含量高,传感器元件内、外侧氧浓度差小,氧化锆元件内、外侧两电极之间产生的电压很低(接近于0V);当混合气浓(空燃比小)时,排气中几乎没有氧,传感器内、外侧氧浓度差很大,内、外侧电极之间产生的电压高(约1V)。

在理论空燃比附近,氧传感器输出电压信号值有一突变,如图二所示。

图二氧传感器的输出特性二氧化锆管内外涂有铂起催化作用,能使排气中氧气与一氧化碳、碳化氢等发生反应,减少排气中氧含量,使外侧铂表面的氧几乎不存在,提高了传感器的灵敏度。

氧传感器的输出特性与排气温度有关,二氧化锆式氧传感器的工作温度在300℃以上。

当排气温度低于一定值(约300℃)时,氧传感器的输出特性不稳定,因此氧传感器一般都安装在排气温度较高的位置。

如图三所示。

图三氧传感器的安装位置为此,有些车上海装有排气温度传感器,当排气温度传感器的信号达到一定值后,控制单元才根据氧传感器的信号进行空燃比反馈修正。

氧传感器的工作原理氧传感器是一种用于测量气体中氧浓度的传感器，它在许多领域都有广泛的应用，包括汽车工业、环境监测、医疗设备等。

它的工作原理是基于化学反应和电化学原理的结合，下面将详细介绍氧传感器的工作原理。

1. 氧传感器的基本结构氧传感器通常由氧化铝外壳、氧离子传导固体电解质、两个电极和加热器组成。

其中，氧化铝外壳用于保护传感器内部的元件，氧离子传导固体电解质负责传递氧离子，两个电极用于测量氧离子的浓度，加热器则用于维持传感器的工作温度。

2. 氧传感器的工作原理氧传感器的工作原理基于氧离子在固体电解质中的传导和化学反应。

当传感器处于工作温度时，加热器会将传感器加热至一定温度，使得氧离子在固体电解质中能够自由传导。

当传感器暴露在氧气环境中时，氧气会与电极发生化学反应，产生氧离子。

这些氧离子会通过固体电解质传导到另一个电极上，产生一个电流信号。

根据化学反应的特性，氧传感器能够通过测量这个电流信号来确定气体中氧的浓度。

3. 氧传感器的工作原理详解氧传感器的工作原理可以通过Nernst方程来进行详细解释。

Nernst方程描述了氧传感器中氧离子浓度与电势之间的关系，其数学表达式为：E = E0 + (RT/4F) * ln(P(O2))其中，E为电势，E0为标准电势，R为气体常数，T为温度，F 为法拉第常数，P(O2)为氧气分压。

根据Nernst方程，当氧气分压增加时，电势也会相应增加。

因此，通过测量电势的变化，可以确定氧气的浓度。

这也是氧传感器能够准确测量氧气浓度的原因之一。

4. 氧传感器的应用氧传感器在汽车工业中有着广泛的应用，它主要用于测量发动机排气中的氧气浓度，帮助发动机控制系统实现燃烧效率和排放控制。

此外，氧传感器还可以用于环境监测、医疗设备等领域。

总结氧传感器是一种基于化学反应和电化学原理的传感器，其工作原理是通过测量氧离子在固体电解质中的传导来确定气体中氧的浓度。

它的工作原理基于Nernst方程，通过测量电势的变化来实现对氧气浓度的准确测量。

氧传感器的工作原理与检测方法
氧传感器的工作原理是基于氧传感器的介质的电化学特性，它将氧气的浓度差异变成一定的电流或电压。

一般氧传感器分为氧化铂传感器和氧化碳钢传感器。

氧化铂传感器与氧化碳钢传感器检测方法有一定不同：
(1)氧化铂传感器检测方法：采用双键法，即给阳极悬浮流体供氧，悬浮流体颜色越深，表明氧的浓度越高；在阴极，将一定的催化剂放入水中混合，以化学方法将氧转变成水。

当双组件都与催化剂接触时，由其产生电流，测试结果即可获得。

(2)氧化碳钢传感器检测方法：有催化剂层分离的电极法，是通过一个被催化剂层隔开的两个电极进行测试，一端加入氧化铂，另一端把氧化碳钢放入单独的催化剂层中，催化剂层将氧转化为氢氧化物。

当电极产生反应时，就可以得出结果。

汽车氧传感器的工作原理
汽车氧传感器（O2传感器）工作原理是通过测量发动机废气
中的氧气浓度来控制燃油供给系统，以确保发动机燃烧效率的最大化。

工作原理如下：
1. 汽车氧传感器通常安装在发动机排气系统中，处于废气流经的位置。

2. 氧传感器是由氧离子导电的固态电化学设备，里面包含一个带有玻璃保护的氧离子导电电解质膜、两个电极和一个加热器。

3. 加热器使传感器处于合适的工作温度，以确保其正常工作。

4. 当发动机燃烧时，废气中包含的氧气与氧传感器的电解质膜反应。

5. 当氧气与电解质膜发生反应时，会导致电解质膜上的氧离子浓度发生变化。

6. 这种变化引起传感器两个电极之间的电位差，产生电信号。

7. 发动机控制单元（ECU）根据氧传感器提供的电信号，判断发动机燃烧过程中的氧气浓度。

8. 根据测量结果，ECU会相应地调整燃料喷射系统的工作，
以确保发动机始终保持最佳的燃烧效率和尽量减少废气排放。

这就是汽车氧传感器的工作原理。

它能够实时监测和调整发动机燃烧过程中的氧气浓度，以提高燃烧效率和减少有害气体排放。

氧传感器的工作原理、结构及常见故障分析和检查方法在电子控制的发动机系统中，氧传感器检测发动机所排废气中氧的含量，向ECU提纲空燃比的反馈信号，进行喷油量的闭环控制。

氧传感器工作失常会影响电脑ECU对混合气空燃比精确的控制，此时发动机易出现怠速不稳、加速不良、尾气超标和油耗增加等现象。

目前，常见的氧传感器有氧化锆式和氧化钛式两种氧传感器。

目前我公司系列产品用的是加热型氧化锆式氧传感器。

一、氧传感器的工作原理氧传感器的工作原理与干电池相似，传感器中的氧化锆元素起类似电解液的作用。

作为传感元件的锆管是多缝隙的陶瓷体，外侧通排气，内侧通大气。

当传感陶瓷管的温度达到350℃时，即具有固态电解质的特性。

由于其材质的特殊性，使得氧离子可以自由的通过陶瓷管。

正是利用这一特性，将氧气的浓度差转化成电势差，从而形成电信号输出。

若混合气体偏浓，则陶瓷管内外氧离子浓度差较高，电势差偏高，大量的氧离子从内侧移到外侧，输出电压较高（接近900mV）；若混合气偏稀，则陶瓷管内外氧离子浓度差较低，电势差较低，仅有少量的氧离子从内侧移动到外侧，输出电压较低（接近100mV）。

二、氧传感器的构造氧传感器由保护套管、锆管（传感陶瓷管）、加热器、密封件、信号输出电缆及连接头组成。

锆管是氧传感器的核心部件，锆管空腔内装有加热器，内外表面涂有一层渗透性的铂电极。

由于铂电极要与尾气接触，因而其表面覆盖了一层紧密粘附的高渗透性的陶瓷保护层，可防止尾气中的残留物腐蚀起催化作用的铂电极，保证传感器较长的使用寿命。

三、氧传感器的常见故障1.氧传感器中毒（1）铅中毒：使用了含铅汽油的车辆，铅会沾附、沉积在传感器的工作面而发生铅“中毒”。

使用含铅汽油的车辆，即使是新的氧传感器，也只能正常行驶几千公里。

如果只是轻微的铅中毒，接着使用不含铅的汽油，可清除氧传感器表面的铅，使其恢复正常工作。

但往往由于过高的排气温度，而使铅侵入其内部，阻碍了氧离子的扩散，使氧传感器失效，这时就只能更换了。

氧传感器的工作原理与检测方法氧传感器安装在发动机的排气管上，位于三效催化转化器之前，用于测量废气中的氧含量。

如果废气中的氧含量高，说明混合气偏稀，氧传感器将这一信息输入发动机电控单元(ECU)， ECU 指令喷油器增加喷油量；如果废气中的氧含量低，说明混合气偏浓， ECU 指令喷油器减少喷油量，从而匡助 ECU 把混合气的空燃比控制在理论值(14.7)附近。

因此，氧传感器相当于一个混合气的浓度开关，它是电喷发动机实行闭环控制不可缺少的重要部件。

氧传感器间接地反映进入气缸中混合气的浓度，这种信息是以波动的电压传递给电控单元(ECU)的，因此判断氧传感器性能的主要方法是检测氧传感器输出的信号电压值及其波动的范围和波动的频率。

另一方面，发动机惟独达到一定的温度才干激活氧传感器。

因此，检测氧传感器前，必须对发动机充分预热，在氧传感器达到正常工作温度300℃~350℃以后才干进行检测，在此之前，氧传感器的电阻大，如同开路，氧传感器不产生任何电压信号；若发动机的排气温度超过 800℃，氧传感器的控制也将中断。

目前有的车型采用主、副 2 个氧传感器，主氧传感器(在前)通常带有加热器，副氧传感器不带加热器，要依*废气预热，温度超过300℃才干正常工作。

对于加热型氧传感器，其加热电阻的阻值普通为 5Q ~7Q 。

如果加热电阻被烧蚀(电阻为无穷大)，氧传感器很难快速达到正常的工作温度，此时应当更换氧传感器。

所谓“时域判定法”，是指某传感器的输出信号是否在一定的时间内发生变化以及变化的范围、频率是否符合标准值，如果不发生这种变化，自诊断系统即确认其有故障。

氧传感器提供的信号电压标准为 0.1 V ~1.0V，并且在这个范围内快速波动，其波动频率标准为 30 次/min。

当氧传感器输出的信号电压在 0.1 V ~0.3V 之间波动时， ECU 判定为混合气偏稀；当氧传感器的信号电压在 0.6 V ~0.9V 之间波动时，ECU 判定为混合气偏浓；当信号电压为 0.45V 摆布时属最佳。

氧传感器的结构和工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII1. 氧传感器的功用与类型排气中的氧传感器浓度可以反映空燃比的大小，所以在电子控制燃油喷射系统中广泛使用氧传感器。

氧传感器将检测到的氧气浓度反馈给ECU，ECU 根据此信号判断空燃比是否偏离理论值，若偏离则调节喷油量，使空燃比控制在理论允许的范围之内。

常见的氧传感器有二氧化锆和二氧化钛型氧传感器两种。

2. 二氧化锆氧传感器(1) 结构二氧化锆型氧传感器由二氧化锆管、起电极作用的衬套，以及防止二氧化锆管损坏和导入汽车的带孔护罩等构成，如图一所示。

图一二氧化锆氧传感器(2) 工作原理氧传感器安装于排气管上，二氧化锆的管内、外表面均涂有薄薄的一层铂，铂既起到电极的作用，又具有催化的作用。

二氧化锆管内侧通大气，并且保持氧浓度不变，外侧直接与氧浓度较低的排气相抵触。

工作时，在排气高温作用下，氧气发生分离，由于锆管内侧氧离子浓度高，外侧氧在两个表面电极有氧浓度差，氧离子就从浓度高的一侧向低的一侧流动，从而产生电动势，所以二氧化锆传感器实际为一种容量较小的化学电池，也称氧浓度差电池。

当混合气稀（空燃比大）时，排气中的氧含量高，传感器元件内、外侧氧浓度差小，氧化锆元件内、外侧两电极之间产生的电压很低（接近于0V）；当混合气浓（空燃比小）时，排气中几乎没有氧，传感器内、外侧氧浓度差很大，内、外侧电极之间产生的电压高（约1V)。

在理论空燃比附近，氧传感器输出电压信号值有一突变，如图二所示。

图二氧传感器的输出特性二氧化锆管内外涂有铂起催化作用，能使排气中氧气与一氧化碳、碳化氢等发生反应，减少排气中氧含量，使外侧铂表面的氧几乎不存在，提高了传感器的灵敏度。

氧传感器的输出特性与排气温度有关，二氧化锆式氧传感器的工作温度在300℃以上。

当排气温度低于一定值（约300℃）时，氧传感器的输出特性不稳定，因此氧传感器一般都安装在排气温度较高的位置。

氧传感器的常见故障一、汽车氧传感器的结构与工作原理目前，实际应用的氧传感器有氧化锆式氧传感器和氧化钛式氧传感器两种。

在使用三效催化转化器降低排放污染的发动机上，氧传感器是必不可少的。

三效催化转化器安装在排气管的中段，它能净化排气中CO、HC和NOx三种主要的有害成分，但只在混合气的空燃比处于接近理论空燃比的一个窄小范围内，三效催化转化器才能有效地起到净化作用。

故在排气管中插入氧传感器，借检测废气中的氧浓度测定空燃比。

并将其转换成电压信号或电阻信号，反馈给ECU。

ECU控制空燃比收敛于理论值。

而常见的氧传感器又有单引线、双引线和三根引线之分，；单引线的为氧化锆式氧传感器；双引线的为氧化钛式氧传感器；三根引线的为加热型氧化锆式氧传感器，原则上三种引线方式的氧传感器是不能替代使用的。

其中应用最多的是氧化锆式氧传感器。

（1）氧化锆式氧传感器氧化锆式氧传感器的基本元件是氧化锆陶瓷管（固体电解质），亦称锆管。

锆管固定在带有安装螺纹的固定套中，内外表面均覆盖着一层多孔性的铅膜，其内表面与大气接触，外表面与废气接触。

氧传感器的接线端有一个金属护套，其上开有一个用于锆管内腔与大气相通的孔；电线将锆管内表面铂极经绝缘套从此接线端引出。

氧化锆在温度超过300°C后，才能进行正常工作。

早期使用的氧传感器*排气加热，这种传感器必须在发动机起动运转数分钟后才能开始工作，它只有一根接线与ECU相连。

现在，大部分汽车使用带加热器的氧传感器，这种传感器内有一个电加热元件，可在发动机起动后的20-30S内迅速将氧传感器加热全工作温度。

它有三根接线，一根接ECU，另外两根分别接地和电源。

锆管的陶瓷体是多孔的，渗入其中的氧气，在温度较高时发生电离。

由于锆管内、外侧氧含量不一致存在浓差，因而氧离子从大气侧向排气一侧扩散，从而使锆管成为一个微电池，在两铂极间产生电压。

当混合气的实际空燃比小于理论空燃比，即发动机以较浓的混合气运转时，排气中氧含量少，但CO、HC、H2等较多。
