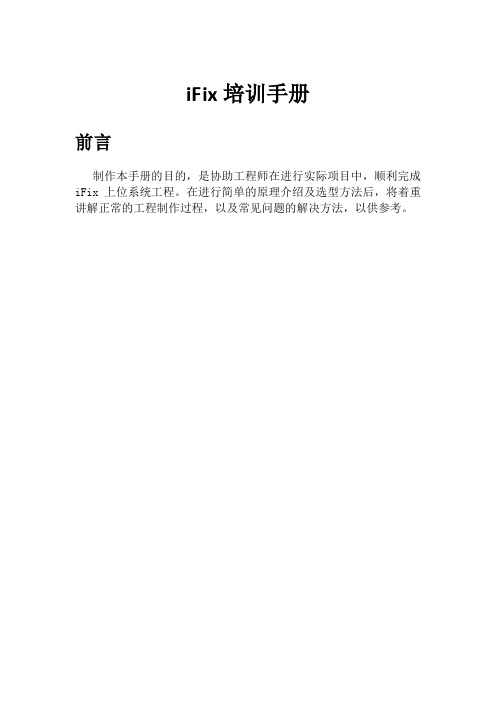

iFix培训手册前言制作本手册的目的，是协助工程师在进行实际项目中，顺利完成iFix上位系统工程。
在进行简单的原理介绍及选型方法后，将着重讲解正常的工程制作过程，以及常见问题的解决方法，以供参考。
目录iFix培训手册 ............................ 错误!未定义书签。
前言................................. 错误!未定义书签。
一、iFix原理介绍..................... 错误!未定义书签。
1.网络结构....................... 错误!未定义书签。
2.通讯方式....................... 错误!未定义书签。
二、选型方式......................... 错误!未定义书签。
三、建立新工程....................... 错误!未定义书签。
四、网络和冗余配置................... 错误!未定义书签。
文件配置......................... 错误!未定义书签。
文件配置......................... 错误!未定义书签。
3.工作台配置..................... 错误!未定义书签。
五、画面绘制......................... 错误!未定义书签。
1.新建画面....................... 错误!未定义书签。
2.图例选择....................... 错误!未定义书签。
3.流程图绘制..................... 错误!未定义书签。
4.属性修改....................... 错误!未定义书签。
六、通讯配置......................... 错误!未定义书签。
驱动配置......................... 错误!未定义书签。

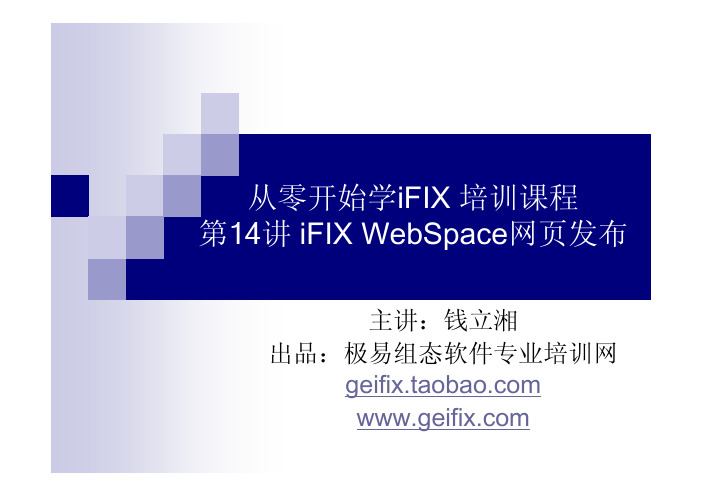

从零开始学iFIX 培训课程第14讲iFIX WebSpace网页发布主讲：钱立湘出品：极易组态软件专业培训网内容iFIX瘦客户端远程监控三种方式Webspace技术原理Webspace软硬件要求Webspace结构Webspace设置电子书-《从Web 浏览器查看画面》Webspace可以在IPad运行版本iFIX5.5/nz/app/proficyscad a/id525792142?mt=81.iFIX瘦客户端远程监控三种方式 瘦客户端即不要安装iFIX，就可以监控。
不占用硬盘空间，是瘦的/wiki/%E7%98%A6%E5 %AE%A2%E6%88%B7%E7%AB%AF1.iFIX瘦客户端远程监控三种方式 PortalJava开发使用网页浏览器监控，在浏览器中运行Java applet计算机中必须另外按照Java虚拟机用于大型项目iClientTS-电子书《使用终端服务器》T erminal S erver使用远程桌面连接Webspace使用网页浏览器监控，嵌入ActiveX控件属于低端产品，占用内存和CPU使用率2.Webspace技术原理微软的“远程桌面Web连接”远程桌面Web 连接是ActiveX 控件，该控件实际上提供了与完整终端服务客户端相同的功能，嵌入网页时，即使用户的计算机上并未安装完整的远程桌面连接客户端，远程桌面Web 连接也可以作为与终端服务器连接的客户端会话的宿主。
3.Webspace软硬件要求操作系统iFIX WebSpace只能运行于本地的32 位操作系统网页发布软件浏览器要求5.1Microsoft Internet Explorer 7.0, or 8.0.Mozilla Firefox 3.0, 3.1.x, or 3.5.3.Webspace软硬件要求服务器硬件要求双核2G以上CPU内存，一个客户端连接需要130M内存 16G RAM-25用户严重缺点5.1电子书都不好意思说明4.Webspace结构WebSpace Server-服务器 网页发布IISWebSpace Sessions-会话5.Webspace设置安装Webspace必须先安装IIS启动Webspace服务Windows系统登录用户必须设置密码-隶属Administrator组可用内存大于130M5.Webspace设置iFIX SCADA工程设置SCU里面启用网络启用安全设置安全用户，采用Windows安全Hosts文件设置用Webspace Administrator 设置要发布的工程SCU5.Webspace设置登录流程第一次用户名密码，是通过Windows远程Web桌面，登录服务器系统第二次用户密码，是要求服务器中的Webspace Server建立会话即启动相关进程(iClient进程)Webspace日志Webspace实质是将iFIX的胖客户端iClient运行在Webspace Server中，然后通过ActiveX显示在网页浏览器。
从零开始学iFIX 培训课程第14讲iFIX WebSpace网页发布主讲：钱立湘出品：极易组态软件专业培训网内容iFIX瘦客户端远程监控三种方式Webspace技术原理Webspace软硬件要求Webspace结构Webspace设置电子书-《从Web 浏览器查看画面》Webspace可以在IPad运行版本iFIX5.5/nz/app/proficyscad a/id525792142?mt=81.iFIX瘦客户端远程监控三种方式 瘦客户端即不要安装iFIX，就可以监控。
不占用硬盘空间，是瘦的/wiki/%E7%98%A6%E5 %AE%A2%E6%88%B7%E7%AB%AF1.iFIX瘦客户端远程监控三种方式 PortalJava开发使用网页浏览器监控，在浏览器中运行Java applet计算机中必须另外按照Java虚拟机用于大型项目iClientTS-电子书《使用终端服务器》T erminal S erver使用远程桌面连接Webspace使用网页浏览器监控，嵌入ActiveX控件属于低端产品，占用内存和CPU使用率2.Webspace技术原理微软的“远程桌面Web连接”远程桌面Web 连接是ActiveX 控件，该控件实际上提供了与完整终端服务客户端相同的功能，嵌入网页时，即使用户的计算机上并未安装完整的远程桌面连接客户端，远程桌面Web 连接也可以作为与终端服务器连接的客户端会话的宿主。
3.Webspace软硬件要求操作系统iFIX WebSpace只能运行于本地的32 位操作系统网页发布软件浏览器要求5.1Microsoft Internet Explorer 7.0, or 8.0.Mozilla Firefox 3.0, 3.1.x, or 3.5.3.Webspace软硬件要求服务器硬件要求双核2G以上CPU内存，一个客户端连接需要130M内存 16G RAM-25用户严重缺点5.1电子书都不好意思说明4.Webspace结构WebSpace Server-服务器 网页发布IISWebSpace Sessions-会话5.Webspace设置安装Webspace必须先安装IIS启动Webspace服务Windows系统登录用户必须设置密码-隶属Administrator组可用内存大于130M5.Webspace设置iFIX SCADA工程设置SCU里面启用网络启用安全设置安全用户，采用Windows安全Hosts文件设置用Webspace Administrator 设置要发布的工程SCU5.Webspace设置登录流程第一次用户名密码，是通过Windows远程Web桌面，登录服务器系统第二次用户密码，是要求服务器中的Webspace Server建立会话即启动相关进程(iClient进程)Webspace日志Webspace实质是将iFIX的胖客户端iClient运行在Webspace Server中，然后通过ActiveX显示在网页浏览器。
IFIXIFIX系统介绍及演示数据库和画面组态介绍报警、历史趋势、报表1、IFIX主界面功能及按钮简介2、SCU配置功能简介、(1)、路径配置：系统软件集数据文件位置；(2)、报警配置：(3)、网络配置：(4)、SCADA组态：SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统(5)、任务配置：IOCNTRL(IO控制)、WSACTASK(扫描报警和控制)、SUMQDEL(报警一览队列删除)、LINPOLL、HTC(历史采集：按历史定义配置文件采集数据)、WORKSPACE(运行工作台)等；％--后台运行；无--运行后最小化(6)、安全配置：IFIX安全权限及用户帐户的配置等(安全区命名、组帐户、用户帐户、启动时自动登录、配置(启用/禁止安全))(7)、SQL帐户(8)、编辑报警区域数据库：3、用户登录4、IFIX用户首选项的配置5、IFIX 驱动（例：LIN for iFIX）的安装及配置6、IFIX数据库中块的用法及标签的配置7、IFIX全局变量的定义及使用方法8、IFIX专家及常用控件使用9、IFIX各种动态画面的制作.(如液位,旋转,闪烁.移动..)10、IFIX标签组的应用11、IFIX图符集的应用12、IFIX历史定义、历史数据采集，历史趋势、单点趋势的调用13、IFIX中报警限设置，报警一览应用14、IFIX历史报警的采集，调用15、IFIX中实现语音报警.16、PID控制17、IFIX常用名词解释18、报表的编辑和调用19、IFIX工程的备份与恢复及数据库的导入导出iFIX主要软件模块和应用程序1.主要软件模块1）基本模块：包括系统组态软件（SCU），安全保护管理，数据库显示及修改。
2）I/O驱动模块：包括了各种现场I/O设备的驱动程序。
3）数据平台模块：包括扫描、报警和控制（SAC），报警管理实时数据库数据处理。
