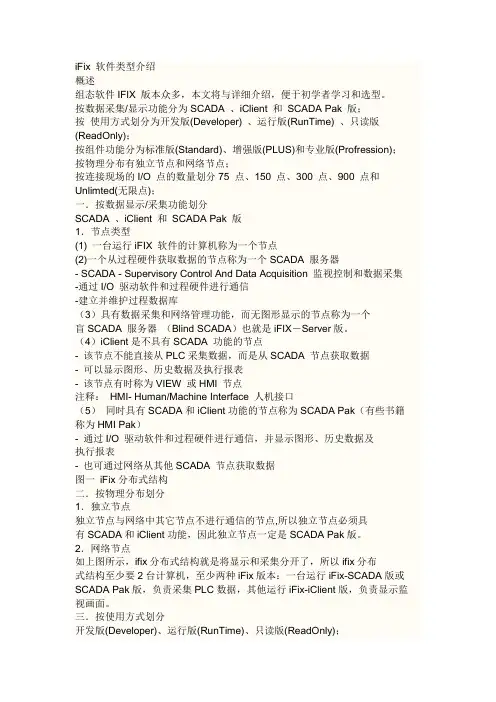

iFix 软件类型介绍概述组态软件IFIX 版本众多，本文将与详细介绍，便于初学者学习和选型。

按数据采集/显示功能分为SCADA 、iClient 和SCADA Pak 版；按使用方式划分为开发版(Developer) 、运行版(RunTime) 、只读版(ReadOnly)；按组件功能分为标准版(Standard)、增强版(PLUS)和专业版(Profression)；按物理分布有独立节点和网络节点；按连接现场的I/O 点的数量划分75 点、150 点、300 点、900 点和Unlimted(无限点)；一．按数据显示/采集功能划分SCADA 、iClient 和SCADA Pak 版1．节点类型(1) 一台运行iFIX 软件的计算机称为一个节点(2)一个从过程硬件获取数据的节点称为一个SCADA 服务器- SCADA - Supervisory Control And Data Acquisition 监视控制和数据采集-通过I/O 驱动软件和过程硬件进行通信-建立并维护过程数据库（3）具有数据采集和网络管理功能，而无图形显示的节点称为一个盲SCADA 服务器（Blind SCADA）也就是iFIX－Server版。

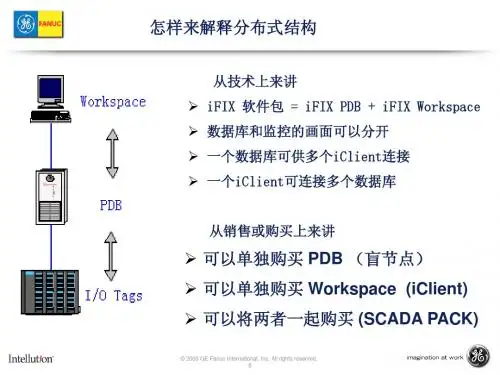

（4）iClient是不具有SCADA 功能的节点- 该节点不能直接从PLC采集数据，而是从SCADA 节点获取数据- 可以显示图形、历史数据及执行报表- 该节点有时称为VIEW 或HMI 节点注释：HMI- Human/Machine Interface 人机接口（5）同时具有SCADA和iClient功能的节点称为SCADA Pak（有些书籍称为HMI Pak）- 通过I/O 驱动软件和过程硬件进行通信，并显示图形、历史数据及执行报表- 也可通过网络从其他SCADA 节点获取数据图一iFix分布式结构二．按物理分布划分1．独立节点独立节点与网络中其它节点不进行通信的节点,所以独立节点必须具有SCADA和iClient功能，因此独立节点一定是SCADA Pak版。

IFIX 培训资料目录第一节iFIX概述第二节iFIX软件安装与启动第三节画面编辑第四节数据库编辑第五节系统配置第六节历史趋势编辑第七节安全组态第八节报警组态第一节iFIX概述IFIX是GE FANUC 自动化软件产品家族中的HMI/SCADA最重要的组件,它是基于WindowsNT/2000平台上的功能强大的自动化监视与控制的软件解决方案， iFIX可以帮助您精确地监视、控制生产过程，并优化生产设备和企业资源管理。

它能够对生产事件快速反应，减少原材料消耗,提高生产率,从而加快产品对市场反应速度,生产的关键信息可以通过iFIX贯穿从生产现场到企业经理的桌面的全厂管理体系，以方便管理者做出更快速更高效的决策.由于运用了直观的图形工具，iFIX的用户可以快速上手，简单快捷地为他们的生产过程创建高性能的过程窗口.无论是简单的单机人机界面（HMI),还是复杂的多节点、多现场的数据采集和控制系统（SCADA）,iFIX都可以方便地满足各种应用类型和应用规模的需要。

iFIX 灵活的系统结构意味着：iFIX 不但可以满足当前系统应用的需要，还可以在将来需要的时候随时方便地扩展系统规模,从而使用户获得更高的经济效益.最常见的网络结构图如下:第二节 iFIX的安装与启动1、安装环境要求:最小iFIX硬件需求：•基于Pentium II 266 MHz计算机。

•SCADA服务器和View客户机最小96MB RAM.如果过程数据库的大小超过1MB，数据库每增加1兆应扩展1兆内存。

例如，如果数据库尺寸为 2MB， SCADA服务器需要最小98MB内存（96+2=98)。

•典型安装 iFIX 系统需120MB硬盘空间，包括画面、数据库、报警文件和其他数据文件。

iFIX报警和历史文件动态增加.如果你在该节点打算实现报警或历史数据，则在该特定节点中需要更多的磁盘空间。

其它Intellution产品，如iDownTime和iHistorian，要求额外需求.参阅相应的电子手册获得系统需求.•CD—ROM 驱动器。

iFIX介绍iFIX是一个专业的fix组态软件，是GE 智能平台(GE-IP)提供自动化硬件和软件解决方案，iFIX 5.5中文版是至今中文用户使用人数最多的用户之一。

有需要的朋友们可以下载试试吧！iFIX 5.5中文版提供了生产操作的过程可视化、数据采集和数据监控。

iFIX可以帮助您精确地监视、控制生产过程，并优化生产设备和企业资源管理。

它能够对生产事件快速反应，减少原材料消耗，提高生产率，从而加快产品对市场的反应速度，提高用户收益。

主要功能监控企业生产过程设备及资源采集并分享实时数据和历史数据给企业各层用户及时响应生产要求和市场需求最大化企业效率，提高生产力，降低生产成本和浪费利润来自于一个提供100%数据集成而又十分安全的自动化系统“Designed for 21 CFR Part 11TM”能够记录操作员的操作记录，建立符合FDA（美国食品及药物管理局）21CFR Part 11法规的重要电子签名记录体系。

IBM Pentium II 266MHz 个人或商用计算机，基于Windows NT/2000/XP(需Pentium 4，1GHz)内存：96 MB120 MB硬盘空间CD - ROM驱动器24位图形显示卡，SVGA或更高显示器并行端口或USB端口网络适配器：NetBIOS或TCP/IP兼容网络适配器，单机版应用不需网络适配器iFIX技术优势强大的分布式客户/服务器结构iFIX服务器负责采集、处理和分发实时数据可选的客户机类型包括：iClientTM，iClientTSTM（用于Terminal Server ）和iWebServerTM。

实时客户/服务器结构具有无与伦比的可扩展性快速的系统开发及配置在一个易于使用的 Intellution 工作台集合开发环境中直观地建立您的系统使用强大的“智能图符生成向导”更快速地开发和配置应用系统利用iFIX 特有的“即插即解决”能力集成第三方附加应用软件在线开发您的应用程序，无需停止生产线或重新开机键宏编辑器为触摸键提供了强大而多样的功能动画专家使您无须掌握 VBA 编程即可使用内部的和第三方的ActiveX控件点组编辑器节省了大量的开发时间事件调度器令任务在前台或后台自动运行应用集成将最佳应用软件“插入”到满足特殊需求的应用系统中“嵌入”（Drop in）ActiveX控件并立即可利用它们的属性、事件和方法可以将生产系统与更高级的MES、ERP系统连接起来得益于安全容器 ( Secure Containment ) 特性，确保用户引入系统中的ActiveX控件没有危害围绕 iFIX安全，电子签名和记录功能设计一个安全系统功能广泛基于Windows NT/2000/XPSQL/ODBC API容易与关系数据库集成过程可视化监视控制基于用户和基于节点的分段安全管理；能够实现与Windows NT/2000/XP同步实时历史趋势数据采集及数据管理集成式的报表生成报警和报警管理分布式的高性能网络结构智能图符生成向导在线组态ActiveX控件数据库连接支持ODBC基于时间和事件调度历史数据采集显示内置VBA支持OPC client和server基于对象的图形界面Intellution 工作台开发环境支持Microsoft SQL 2000数据库即插即解决结构iFIX商业优势快速投资回报iFIX使您迅速回收投资成本，因为它能：使开发和运用高效的自动化解决方案变得更快更容易减少前期工程投入迅速完成新产品与市场同步提高生产率和生产质量保护软、硬件投资的可持续性降低系统维护和改造成本使您迅速掌握标准化技术组成的系统面向未来的安全投资iFIX是一个明智的投资，这等同于您已兼容了广泛运用的各类技术。

IFIXIFIX系统介绍及演示数据库和画面组态介绍报警、历史趋势、报表1、IFIX主界面功能及按钮简介2、SCU配置功能简介、(1)、路径配置：系统软件集数据文件位置；(2)、报警配置：(3)、网络配置：(4)、SCADA组态：SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统(5)、任务配置：IOCNTRL(IO控制)、WSACTASK(扫描报警和控制)、SUMQDEL(报警一览队列删除)、LINPOLL、HTC(历史采集：按历史定义配置文件采集数据)、WORKSPACE(运行工作台)等；％--后台运行；无--运行后最小化(6)、安全配置：IFIX安全权限及用户帐户的配置等(安全区命名、组帐户、用户帐户、启动时自动登录、配置(启用/禁止安全))(7)、SQL帐户(8)、编辑报警区域数据库：3、用户登录4、IFIX用户首选项的配置5、IFIX 驱动（例：LIN for iFIX）的安装及配置6、IFIX数据库中块的用法及标签的配置7、IFIX全局变量的定义及使用方法8、IFIX专家及常用控件使用9、IFIX各种动态画面的制作.(如液位,旋转,闪烁.移动..)10、IFIX标签组的应用11、IFIX图符集的应用12、IFIX历史定义、历史数据采集，历史趋势、单点趋势的调用13、IFIX中报警限设置，报警一览应用14、IFIX历史报警的采集，调用15、IFIX中实现语音报警.16、PID控制17、IFIX常用名词解释18、报表的编辑和调用19、IFIX工程的备份与恢复及数据库的导入导出iFIX主要软件模块和应用程序1.主要软件模块1）基本模块：包括系统组态软件（SCU），安全保护管理，数据库显示及修改。

2）I/O驱动模块：包括了各种现场I/O设备的驱动程序。

3）数据平台模块：包括扫描、报警和控制（SAC），报警管理实时数据库数据处理。

iFIX组态软件简介培训内容：→iFix的概述及结构→系统配置→I/O驱动器→工作台及画面介绍→过程数据库及数据库编辑器→画面对象及动画→历史数据及趋势图→报警及安全一. iFix的概述及结构1．iFix软件介绍●iFix 是一套工业自动化软件，为用户提供一个过程化窗口●为操作人员和应用程序提供实时数据2．iFix 的基本功能●数据采集---与工厂I/O设备直接通讯---通过I/O驱动程序，与I/O设备接口●数据管理--- 处理、使用所取数据--- 数据管理包括过程监视（图形显示），监视控制，报警，报表，数据存档3．iFix的概述及结构（续）1）节点类型概念：一台运行iFix软件的计算机称为一个节点类型：▲按功能划分：SCADA服务器iClient客户端（VIEW或HMI节点）HMI Pak▲按区域划分：●独立节点---与网络中其他节点不进行通讯的节点●本地节点---描述了本地正在工作的节点●远程节点---在一个分布式系统中，不同于本地节点的节点2）网络节点图●iFix用于连接工厂中的过程硬件3）I/O驱动器▲过程数据●iFix用于连接工厂中的过程硬件●传感器和控制器数据送入过程硬件中的寄存器（过程硬件一般包括PLC、DCS、I/O设备）●iFix软件从过程硬件中获取数据▲I/O驱动器●iFix与PLC之间的接口称为I/O驱动器●每一个I/O驱动器支持指定的硬件●I/O驱动器的功能--从I/O设备中读（写）数据--将数据传/输至驱动镜像表（DIT）中的地址中▲iFix数据流●I/O驱动器读取过程硬件--- I/O驱动器从过程硬件的寄存器中读取数据---该数据传入DIT---驱动器读取数据的速率称为轮询时间（poll）●SAC扫描DIT---SAC从DIT中读数---该数据传入过程数据库PDB---SAC读数的速率称为扫描时间●（工作台）Workspace向PDB发出请求---图形显示中的对象显示PDB的数据---其他应用可以向PDB请求数据▲过程数据库1）扫描、报警和控制（SAC）●SAC主要功能-- 从DIT中读取数据-- 将数据传至数据库PDB-- 数超过报警设定值时报警●SAC从DIT中读取数据的速率称为扫描时间●可使用任务控制程序进行SCA监视2）过程数据库PDB●代表由标签变量（也叫块）组成的一个过程●标签是一个完成某个过程功能的指令单元●标签的功能包括：-- 将过程值与报警限进行比较-- 基于特殊的数据进行计算-- 将数据写入过程硬件3）图形显示●数据存入数据库以后，他们就可以用图形方式进行显示●intellution Workspace 以运行模式提供HMI（人机接口）功能●图形对象用于显示数据库值-- 图形对象包括：图表、数据、图形动画4）一套完整的iFix的组成4．系统配置iFix启动之后，软件寻找一个文件以决定本地的配置。
