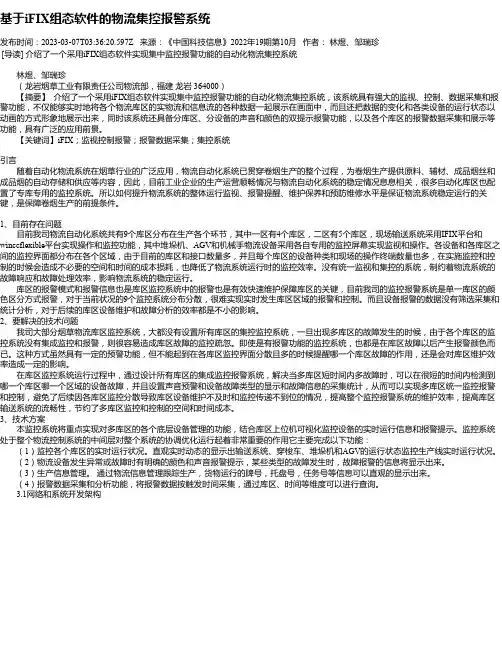

基于iFIX组态软件的物流集控报警系统发布时间：2023-03-07T03:36:20.597Z 来源：《中国科技信息》2022年19期第10月作者：林煜、邹瑞珍[导读] 介绍了一个采用iFIX组态软件实现集中监控报警功能的自动化物流集控系统林煜、邹瑞珍（龙岩烟草工业有限责任公司物流部，福建龙岩 364000）【摘要】介绍了一个采用iFIX组态软件实现集中监控报警功能的自动化物流集控系统，该系统具有强大的监视、控制、数据采集和报警功能，不仅能够实时地将各个物流库区的实物流和信息流的各种数据一起展示在画面中，而且还把数据的变化和各类设备的运行状态以动画的方式形象地展示出来，同时该系统还具备分库区、分设备的声音和颜色的双提示报警功能，以及各个库区的报警数据采集和展示等功能，具有广泛的应用前景。

【关键词】iFIX；监视控制报警；报警数据采集；集控系统引言随着自动化物流系统在烟草行业的广泛应用，物流自动化系统已贯穿卷烟生产的整个过程，为卷烟生产提供原料、辅材、成品烟丝和成品烟的自动存储和供应等内容，因此，目前工业企业的生产运营顺畅情况与物流自动化系统的稳定情况息息相关，很多自动化库区也配置了专库专用的监控系统。

所以如何提升物流系统的整体运行监视、报警提醒、维护保养和预防维修水平是保证物流系统稳定运行的关键，是保障卷烟生产的前提条件。

1、目前存在问题目前我司物流自动化系统共有9个库区分布在生产各个环节，其中一区有4个库区，二区有5个库区，现场输送系统采用IFIX平台和winccflexible平台实现操作和监控功能，其中堆垛机、AGV和机械手物流设备采用各自专用的监控屏幕实现监视和操作。

各设备和各库区之间的监控界面都分布在各个区域，由于目前的库区和接口数量多，并且每个库区的设备种类和现场的操作终端数量也多，在实施监控和控制的时候会造成不必要的空间和时间的成本损耗，也降低了物流系统运行时的监控效率。

没有统一监视和集控的系统，制约着物流系统的故障响应和故障处理效率，影响物流系统的稳定运行。

作者简介：郑武胜（1991-），男，电气工程师，本科，主要从事塑料行业电气自动化研发工作。

收稿日期：2020-07-07如今，在工业控制领域中，大多数是基于PLC 设计的控制系统。

在大多数PLC 控制系统中，使用可视化面板进行开发设计，例如西门子PLC 系统使用西门子触摸屏自带的SIMATIC WinCC 软件，虽然使用PLC 系统自带的软件设计的触摸屏设计流程简单、兼容性高，但是设计的灵活性不足，特别是在数据的存储和打印功能上存在诸多不便，如自定义报表导出、数据监控等操作。

相比之下，组态软件则可以提供多种自动化解决方案，使设计更加灵活，本文以IFIX 组态软件和西门子PLC 的应用为案例，介绍IFIX 组态软件应用及与西门子PLC 系统的各种功能连接。

1　IFIX 组态软件与西门子PLC1.1 IFIX 组态软件IFIX 是一种实现现场数据采集、过程可视化和过程监控的自动化工具，其运行在windows 环境下，具有很好的兼容性和拓展性，适合复杂系统操作和数据监控。

本文以IFIX5.8版本为例，主要使用IFIX 组态软件开发可视化操作界面、过程数据监控、报警功能以及报表自动生成这几个主要功能。

IFIX 组态软件功能示意图如图1所示。

1.2 西门子PLC 系统控制系统的硬件部分选择PLC 来进行设计，PLC 即可编程逻辑控制器，它具有可靠性高、编程简单、接口丰富等特点，广泛应用于目前工业控制领域。

本文选用西门子1500系列PLC 中的CPU -1513为硬件主体框架，ET200SP 为分布式I/O 构成，执行控制系统的逻辑判断、数据运算、数据采集接口等功能。

西门子PLC 系统示意图如图2所示。

2　系统组态2.1　配置IFIX 通讯IFIX5.8组态软件提供多种通讯方式，本文以基于IFIX 组态软件和西门子PLC 的应用系统郑武胜,庄志嘉(广东金明精机股份有限公司，广东 汕头 515098)摘要：本文介绍了基于IFIX 组态软件和西门子PLC 的的应用系统，在PLC 设计的系统中一般通过可视化面板进行操作，功能简单，功能拓展有限，而通过组态软件设计的可视化操作系统，可以使用组态软件的功能和拓展第三方插件，完善和丰富系统操作功能，提高系统自动化可视化程度及数据监控功能。

iFIX概况iFIX是全球最领先的HMI/SCADA自动化监控组态软件，已有超过300，000套以上的软件在全球运行。

世界上许多最成功的制造商都依靠GE Fanuc的iFIX软件来全面监控和分布管理全厂范围的生产数据。

在包括冶金、电力、石油化工、制药、生物技术、包装、食品饮料、石油天然气等各种工业应用当中，iFIX独树一帜地集强大功能、安全性、通用性和易用性于一身，使之成为任何生产环境下全面的HMI/SCADA解决方案。

利用iFIX各种领先的专利技术，可以帮助企业制定出更快、更有效的商业及生产决策，以使企业具有更强的竞争力。

iFIX：功能强大的监控软件GE Fanuc的iFIX是世界领先的工业自动化软件解决方案，提供了生产操作的过程可视化、数据采集和数据监控。

iFIX可以帮助您精确地监视、控制生产过程，并优化生产设备和企业资源管理。

它能够对生产事件快速反映，减少原材料消耗，提高生产率，从而加快产品对市场的反应速度，提高用户收益。

过程处理及监控解决方案中的一员iFIX是GE Fanuc过程处理及监控产品中的一个核心组件。

它可以为准确开放安全的数据采集及管理企业级的生产过程提供一整套的解决方案。

iFIX是为过程管理度身定造的解决方案。

它为水及污水处理、石油天然气，特别是那些需要符合FDA21CFR Part 11标准的相关工业应用提供了强大功能。

iFIX特性易于扩展和集成由于运用了直观的图形工具，iFIX的用户可以快速上手，简单快捷地为他们的生产过程创建高性能的过程窗口。

无论是简单的单机人机界面(HMI)，还是复杂的多节点、多现场的数据采集和控制系统(SCADA)，iFIX都可以方便地满足各种应用类型和应用规模的需要。

iFIX灵活的系统结构意味着：iFIX不但可以满足当前系统应用的需要，还可以在将来需要的时候随时方便地扩展系统规模。

分布式网络结构iFIX提供真正的分布式、客户/服务器结构，为系统提供最大的可扩展性。

iFIX组态软件在水厂自动化系统中的应用随着技术的发展和管理要求的提高，要求水厂提高自动化水平、实现水厂管控一体化，实现全面的水厂数字化管理。

为了达到上述要求，首先必须实现水厂现场数据采集、过程监控功能，在此基础上再实现集中控制联网监控功能，之后实现水厂实时监控信息系统。

iFIX是GE Fanuc自动化软件产品家族中的一个基于Windows的HMI/SCADA组件。

基于开放的组件技术，专为工厂级系统之间提供易于集成和协同工作环境设计。

1 iFIX HMI/SCADA软件简介iFIX的设计在软件内核中充分使用了当前最先进的软件技术678，包括微软的VBA、OPC、ActiveX控件、COM/DCOM……更使用了基于面向对象的框架结构，IFIX能实施高性能的自动化解决方案，而且使系统的维护、升级和扩展更加方便。

以下是IFIX的一些先进的技术特点：·功能强大的即插即解决技术；·组件对象结构；·集成发展环境Workspace TM；·VBA (Visual Basic for Application)脚本；·完整的OPC (OLE for Process Control)支持，OLE, Active TM支持；·增强的安全性和可靠性；·强大的图形功能；·自定义的专家向导及功能按钮；·Internet支持；·增强的报警功能；·增强的网络功能。

2 系统概况自来水处理工艺包括：源水取水、投药消毒、反应沉淀、过滤、送水到给水管网，根据工艺流程要求及集散控制理论，分别在投药消毒间、过滤间、送水泵房设立PLC分控站，中央控制室设立集中监控中心，取水泵房为远程FIX网络节点，系统结构如图所示。

该系统的特点是监控中心通过网络与各分控站交换数据，各分控站根据控制程序独立控制该工艺环节的所有被控设备，当系统网络中断时也不影响该分控站的运行，或某一分控站出现故障时不会影响其他分控站的运行，系统具有较高安全性和可靠性。

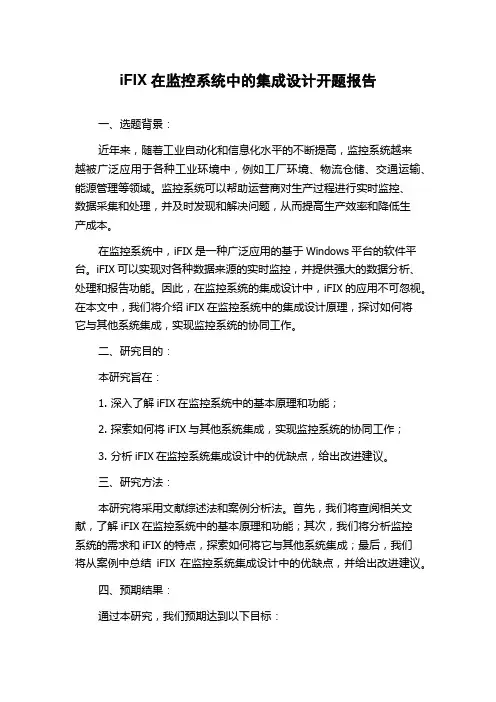

iFIX在监控系统中的集成设计开题报告一、选题背景：近年来，随着工业自动化和信息化水平的不断提高，监控系统越来越被广泛应用于各种工业环境中，例如工厂环境、物流仓储、交通运输、能源管理等领域。

监控系统可以帮助运营商对生产过程进行实时监控、数据采集和处理，并及时发现和解决问题，从而提高生产效率和降低生产成本。

在监控系统中，iFIX是一种广泛应用的基于Windows平台的软件平台。

iFIX可以实现对各种数据来源的实时监控，并提供强大的数据分析、处理和报告功能。

因此，在监控系统的集成设计中，iFIX的应用不可忽视。

在本文中，我们将介绍iFIX在监控系统中的集成设计原理，探讨如何将它与其他系统集成，实现监控系统的协同工作。

二、研究目的：本研究旨在：1. 深入了解iFIX在监控系统中的基本原理和功能；2. 探索如何将iFIX与其他系统集成，实现监控系统的协同工作；3. 分析iFIX在监控系统集成设计中的优缺点，给出改进建议。

三、研究方法：本研究将采用文献综述法和案例分析法。

首先，我们将查阅相关文献，了解iFIX在监控系统中的基本原理和功能；其次，我们将分析监控系统的需求和iFIX的特点，探索如何将它与其他系统集成；最后，我们将从案例中总结iFIX在监控系统集成设计中的优缺点，并给出改进建议。

四、预期结果：通过本研究，我们预期达到以下目标：1. 理解iFIX在监控系统中的应用原理，掌握其基本功能和特点；2. 了解如何将iFIX与其他系统集成，实现监控系统的协同工作；3. 分析iFIX在监控系统集成设计中的优缺点，并给出改进建议。

五、研究意义：本研究对于改进监控系统集成设计具有一定的参考价值。

它可以帮助监控系统设计人员更好地了解iFIX在监控系统中的作用和优势，从而更好地利用它的功能实现监控系统的协同工作，提高系统的效率和可靠性。

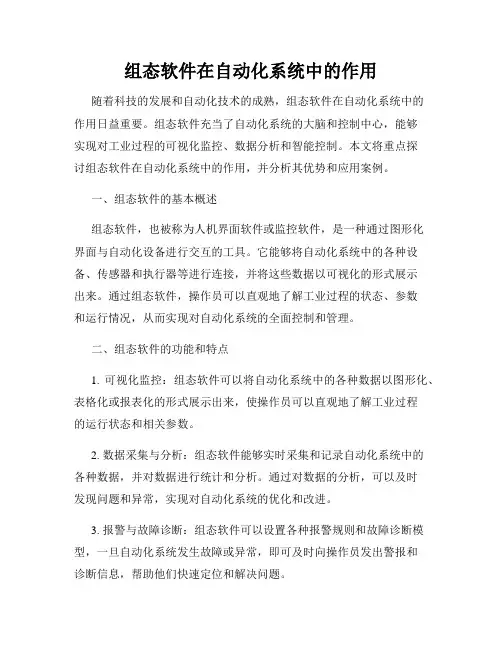

组态软件在自动化系统中的作用随着科技的发展和自动化技术的成熟，组态软件在自动化系统中的作用日益重要。

组态软件充当了自动化系统的大脑和控制中心，能够实现对工业过程的可视化监控、数据分析和智能控制。

本文将重点探讨组态软件在自动化系统中的作用，并分析其优势和应用案例。

一、组态软件的基本概述组态软件，也被称为人机界面软件或监控软件，是一种通过图形化界面与自动化设备进行交互的工具。

它能够将自动化系统中的各种设备、传感器和执行器等进行连接，并将这些数据以可视化的形式展示出来。

通过组态软件，操作员可以直观地了解工业过程的状态、参数和运行情况，从而实现对自动化系统的全面控制和管理。

二、组态软件的功能和特点1. 可视化监控：组态软件可以将自动化系统中的各种数据以图形化、表格化或报表化的形式展示出来，使操作员可以直观地了解工业过程的运行状态和相关参数。

2. 数据采集与分析：组态软件能够实时采集和记录自动化系统中的各种数据，并对数据进行统计和分析。

通过对数据的分析，可以及时发现问题和异常，实现对自动化系统的优化和改进。

3. 报警与故障诊断：组态软件可以设置各种报警规则和故障诊断模型，一旦自动化系统发生故障或异常，即可及时向操作员发出警报和诊断信息，帮助他们快速定位和解决问题。

4. 远程监控与控制：组态软件支持远程监控和控制功能，操作员可以通过网络连接远程访问自动化系统，并对其进行监控和控制。

这种方式能够实现远程管理和运维，提高工作效率和便捷性。

5. 系统集成与接口：组态软件能够实现多种自动化设备的集成和接口，使各种设备之间能够互联互通，实现信息共享和资源共享。

三、组态软件的优势和应用案例1. 提高生产效率：通过组态软件的可视化监控和智能控制功能，操作员能够更好地理解和掌握自动化系统的运行情况，及时发现和解决问题，从而提高生产效率和质量。

2. 减少人为错误：组态软件可以自动化执行一些重复、繁琐或危险的操作，减少人为干预，降低操作风险和错误率。

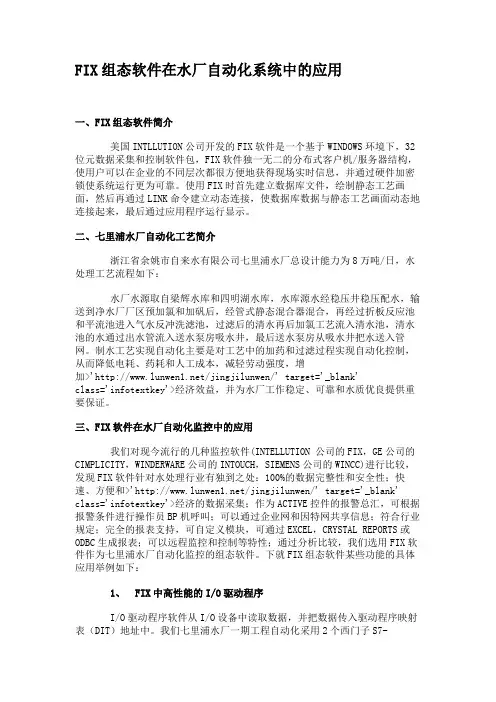

FIX组态软件在水厂自动化系统中的应用一、FIX组态软件简介美国INTLLUTION公司开发的FIX软件是一个基于WINDOWS环境下，32位元数据采集和控制软件包，FIX软件独一无二的分布式客户机/服务器结构，使用户可以在企业的不同层次都很方便地获得现场实时信息，并通过硬件加密锁使系统运行更为可靠。
