Ifix4.0基础知识

IFIX 培训资料目录第一节iFIX概述第二节iFIX软件安装与启动第三节画面编辑第四节数据库编辑第五节系统配置第六节历史趋势编辑第七节安全组态第八节报警组态第一节 iFIX概述IFIX是GE FANUC 自动化软件产品家族中的HMI/SCADA最重要的组件，它是基于WindowsNT/2000平台上的功能强大的自动化监视与控制的软件解决方案, iFIX可以帮助您精确地监视、控制生产过程，并优化生产设备和企业资源管理。

它能够对生产事件快速反应，减少原材料消耗，提高生产率，从而加快产品对市场反应速度,生产的关键信息可以通过iFIX贯穿从生产现场到企业经理的桌面的全厂管理体系，以方便管理者做出更快速更高效的决策.由于运用了直观的图形工具，iFIX的用户可以快速上手，简单快捷地为他们的生产过程创建高性能的过程窗口。

无论是简单的单机人机界面（HMI），还是复杂的多节点、多现场的数据采集和控制系统（SCADA），iFIX都可以方便地满足各种应用类型和应用规模的需要。

iFIX 灵活的系统结构意味着：iFIX 不但可以满足当前系统应用的需要，还可以在将来需要的时候随时方便地扩展系统规模,从而使用户获得更高的经济效益。

最常见的网络结构图如下：第二节 iFIX的安装与启动1、安装环境要求：最小iFIX硬件需求：基于Pentium II 266 MHz计算机。

SCADA服务器和View客户机最小96MB RAM。

如果过程数据库的大小超过1MB，数据库每增加1兆应扩展1兆内存。

例如，如果数据库尺寸为 2MB, SCADA服务器需要最小98MB内存(96+2=98)。

典型安装 iFIX 系统需120MB硬盘空间，包括画面、数据库、报警文件和其他数据文件。

iFIX报警和历史文件动态增加。

如果你在该节点打算实现报警或历史数据，则在该特定节点中需要更多的磁盘空间。

其它Intellution产品，如iDownTime和iHistorian，要求额外需求。

iFix技术总结1.iFIX运行1.安装iFIX，以及所有补丁；2.点击桌面上的快捷方式iFIX4.0- Proficy iFIX便可进入iFIX系统。

2.系统配置点击【开始】菜单-【所有程序】-【Proficy HMI SCADA – iFIX4.0】-【系统配置】，进入“系统配置”界面；或者进入iFIX系统后，点击工具栏的图标，也可进入“系统配置”界面。

然后通过菜单中的【文件】-【新建】，新建一个SCU，依次进行以下配置。

2.1. 本地启动1.点击【配置】-【本地启动】，进入配置页面；2.配置服务器，主用SCADA的本地节点名修改为SCADA1，备用SCADA的节点名为SCADA2，逻辑节点名均为SCADA；3.配置客户端，本地节点名与逻辑节点名相同，都为FIX+IP地址。

例如，该客户端的IP地址为172.16.2.236，节点名就是FIX236；4.其他项均为默认配置。

2.2. 路径配置1.点击【配置】-【路径】，进入配置页面；2.修改“工程项目”的地址为D:\IFIXPRJ，点击【修改工程项目】按钮，系统弹出对话框，如下图所示；3.点击【是】，退出对话框后，再点击【确定】按钮，弹出对话框，如下图所示；4.点击【创建全部】，系统提示如下图所示：5.点击【继续】，配置完成。

2.3. SCADA1.点击【配置】-【SCADA】，进入配置页面；2.点击“I/O驱动器名称”框右面的选择按钮，弹出所有可用的驱动器名称，依次增加OPC、SIM、SM2，配置完成。

如下图所示：2.4. 网络配置只有SCADA（服务器）需要进行网络配置，Client（客户端）不需要进行网络配置。

点击【配置】-【网络配置】进入配置页面。

2.4.1.SCADA冗余配置1.以SCADA1为例，进入网络配置页面，“网络”选项选择“TCP/IP”，如下图所示：2.在“远程节点名”项中输入“SCADA”，点击【添加】按钮，将“SCADA”添加到“配置远程节点：”项下面的框中，然后点击【配置】按钮，进入远程节点配置页面；3.选择“启用逻辑节点名”，在“主节点”项中输入“SCADA1”，在“备节点”中输入“SCADA2”，如下图所示：4.点击【确定】按钮，返回“网络配置”页面，可看到SCADA节点已经配置成冗余节点，点击【确定】按钮，添加成功；5.此外，还需要在hosts（C:\WINDOWS\system32\drivers\etc）文件中做相应的配置。

iFix组态指导手册前提：计算机已安装iFix组态软件(下面按iFix4.0为例)一、新建工程计算机安装好iFix软件后，桌面上会出现如图iFix快捷方式，双击打开软件出现下图窗口：从上图中可以看出，iFix工程是默认存储在C盘软件安装目录底下的，点击上图中左上角图标，进入主界面工作台如图iFix进入工作台后会默认打开一张空白画面，如不需要，可将它关掉，按自己要求重新建立画面。

二、画面组态在上图中右键左侧树结构菜单中的“画面”即可新建画面如下图选择自定义画面，点击下一步在下图中选择默认选项继续点击下一步在下图中设置画面所需分辨率（按像素），举例建立了像素600*400的画面，点击下一步在下图中自行选择画面背景色（也可不选，以后可修改），继续点击下一步在下图中输入画面名称，点击下一步在下图中点击完成按钮，创建画面成功。

菜单和工具栏功能请参考帮助iFix电子书中的“创建画面”章节三、变量组态在工作台左侧树结构菜单中双击如图“系统配置应用”图标再点击上图中的图标，进行PLC设备驱动配置点击下图中“I/O驱动器名称”后面的问号按钮选择正确的设备驱动和通讯方式（这里以OPC为例）点击确定，再点击下图中添加按钮，再点击确定询问点击“是”保存并关闭该窗口在工作台左侧树结构菜单中双击如图“数据库管理器”图标，进入变量组态环境选择“打开本地节点”，点击确定根据编程师提供的地址表信息，建立相应的不同类型的变量（离散型、整数型、浮点型），在上图空白处双击鼠标，弹出下图根据编程师提供的变量地址表选择需要新建的变量类型，这里以“DI”数字量输入为例，点击确定在上图中输入所见变量的各项属性，选择正确的驱动器（这里显示为之前添加的OPC驱动）和I/O地址（编程师提供）点击保存，变量建立成功。

四、动画组态参考帮助iFix电子书中的“创建画面”章节五、报警组态参考帮助iFix电子书中的“实现报警和消息”章节六、趋势曲线参考帮助iFix电子书中的“历史数据趋势”章节七、报表参考帮助iFix电子书中的“精通iFix”中“报表”章节。

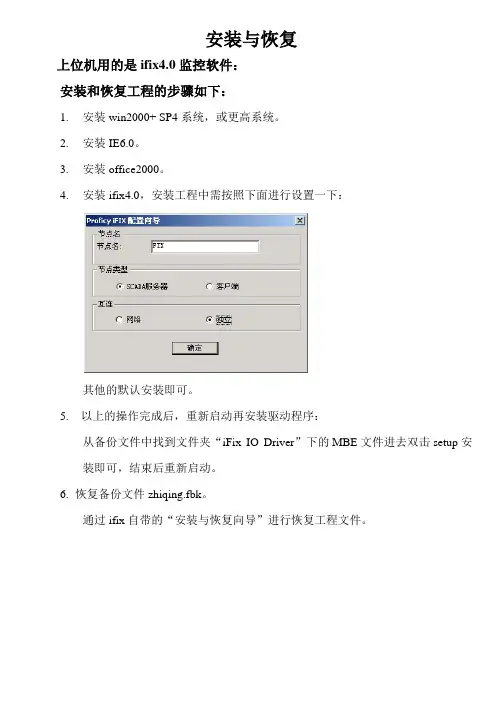

安装与恢复
上位机用的是ifix4.0监控软件：
安装和恢复工程的步骤如下：
1.安装win2000+ SP4系统，或更高系统。

2.安装IE6.0。

3.安装office2000。

4.安装ifix4.0，安装工程中需按照下面进行设置一下：
其他的默认安装即可。

5.以上的操作完成后，重新启动再安装驱动程序：
从备份文件中找到文件夹“iFix IO Driver”下的MBE文件进去双击setup安装即可，结束后重新启动。

6.恢复备份文件zhiqing.fbk。

通过ifix自带的“安装与恢复向导”进行恢复工程文件。

通过“浏览”找到程序备份，然后操作“打开”
按照上图进行配置即可，然后点击“完成”，若有提示全部确定。

7.驱动程序的配置：
进入ifix，再进入ifix的编辑环境（ctrl+w）
双击“MBE”进入驱动器配置窗口：
点击打开图标：
将“zhiqing”打开
再进入下面图示：
按照上图进行配置即可，最后要保存。

9．以上的操作完成后，关闭计算机将硬件钥匙插上，开机。

到此，有关ifix的安装与恢复，全部结束。

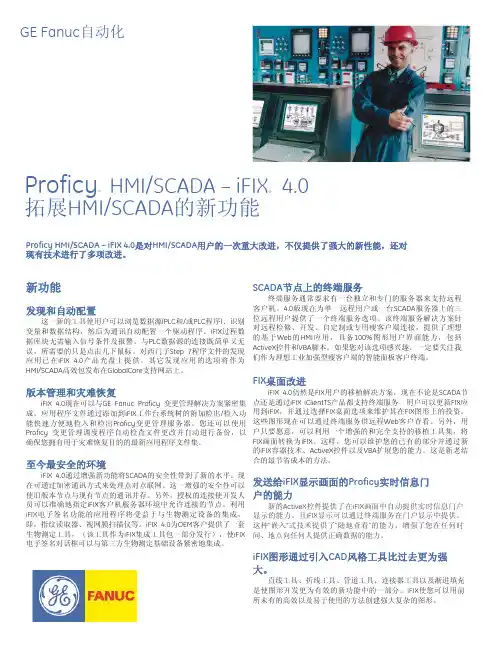

GE Fanuc自动化Proficy™ HMI/SCADA – iFIX® 4.0拓展HMI/SCADA的新功能Proficy HMI/SCADA – iFIX 4.0是对HMI/SCADA用户的一次重大改进，不仅提供了强大的新性能，还对现有技术进行了多项改进。

新功能发现和自动配置这一新的工具使用户可以浏览数据源(PLC和/或PLC程序)、识别变量和数据结构，然后为通讯自动配置一个驱动程序。

iFIX过程数据库块无需输入信号条件及报警。

与PLC数据源的连接既简单又无误，所需要的只是点击几下鼠标。

对西门子Step 7程序文件的发现应用已在iFIX 4.0产品光盘上提供。

其它发现应用的选项将作为HMI/SCADA高效包发布在GlobalCare支持网站上。

版本管理和灾难恢复iFIX 4.0现在可以与GE Fanuc Proficy 变更管理解决方案紧密集成。

应用程序文件通过添加到iFIX工作台系统树的附加检出/检入功能快速方便地检入和检出Proficy变更管理服务器。

您还可以使用Proficy 变更管理调度程序自动检查文件更改并自动进行备份，以确保您拥有用于灾难恢复目的的最新应用程序文件集。

至今最安全的环境iFIX 4.0通过增强新功能将SCADA的安全性带到了新的水平。

现在可通过加密通讯方式来处理点对点联网。

这一增强的安全性可以使旧版本节点与现有节点的通讯并存。

另外，授权的连接使开发人员可以准确地指定iFIX客户机服务器环境中允许连接的节点。

利用iFIX电子签名功能的应用程序将受益于与生物测定设备的集成，即，指纹读取器、视网膜扫描仪等。

iFIX 4.0为OEM客户提供了一套生物测定工具，（该工具作为iFIX集成工具包一部分发行），使iFIX 电子签名对话框可以与第三方生物测定基础设备紧密地集成。

SCADA节点上的终端服务终端服务通常要求有一台独立和专门的服务器来支持远程客户机。

4.0版现在为单一远程用户或一台SCADA服务器上的三位远程用户提供了一个终端服务选项。

(完整版)ifix培训教程iFix培训教程是一个广泛使用的计算机软件，它主要是针对工业自动化领域，能够通过处理、规划、监控和优化复杂的过程控制系统。

这个教程旨在提供如何使用iFix的全面指导，从初学者到高级用户，都可以通过这个教程掌握如何使用iFix 软件。

基础部分：开始使用iFix，你需要清楚了解iFix工具箱和工作区域的基础知识。

在iFix工具箱中，你可以访问各种控制和信息服务器，运动控制器和其他所需的组件。

在工作区域中，你可以创建一个或多个画面，每个画面用于监视或控制工业过程。

同时可以建立库和标记，方便你在开发过程中使用。

如何建立画面：创建画面是一个基本的iFix任务，你可以在画面中添加各种图像、控制器和组件。

开始前，你需要考虑如何使用一些基本的iFix对象。

例如，你可以添加屏幕按钮、输入字段、文本标签和柱状图，以实现虚拟的过程操作。

如何管理数据：在iFix中，需要管理大量的实时数据。

通过选择合适的数据源、设置数据采集属性，你可以轻松地将数据从实时控制系统导入。

同时，你还可以使用数据记录器将数据存储到工业数据库中或者在Excel表格中管理数据——这样可以更好地分析这些关键的过程数据。

如何添加报警和事件：iFix软件具有一个非常完善的报警和事件管理系统。

通过提示和警报，你可以更快地响应和解决可疑事件。

你可以设置报警条件，当满足这些条件时，iFix会发出警报。

同时，你还可以设置警报通知，这样可及时通知有关人员警报事件发生。

如何配置历史记录：iFix的历史记录功能可以让你更好地了解过去的过程数据，并在日後进行分析。

通过添加数据记录器组件，你就可以实现数据的存档和记录。

这些数据可以根据需要存储在企业数据库中或者存储在CSV格式的Excel表格中。

你可以设置数据记录器的采样频率和触发模式，以便更好地管理存档数据。

通过这个教程，你可以学习如何使用iFix软件来实现工业自动化的控制和监测。

iFix软件是一个功能强大而有用的工具，你需要勇敢地使用这些工具，才能充分发挥其价值。

关于iFiX中SCU配置的介绍如果重新装载画面，需要注意以下几点设置一、设置项目路径1.打开桌面的“IFIX4.0”2.点击运行系统配置，在系统配置中点击，会出现路径配置，也就是画面中的文件的路径，每一项都是单独以文件夹的形式存在的，所以要分别调用（1）、在“工程项目”中，选择你要打开画面的所在硬盘的位置（2）、然后点击“修改工程项目”，上述其他“本地”—“报警区域AAD”的目录会自动修改，否则需要手动输入很麻烦。

（3）、点击确定。

二、关于ODBC报警配置的简单介绍1、在“开始”菜单中选择“控制面板”，并选择“管理工具”并打开；2、点击，进入ODBC数据管理器3.在用户数据源中，添加用户，点击右侧“添加”，弹出下列对话框选择Microsoft Access Driver(*.mdb),并双击出现下列对话框在数据源名中，添加你取的名字，点击创建。

这样就会在用户数据源中显示你所创建的用户数据库。

例如：jingzha例如，其中，jingzha就是我们刚才所创建的用户。

4、打开“系统配置”，点击，打开“报警配置”对话框，选择“报警ODBC服务”，状态选择“启动”，并点击“修改”进入“报警ODBC服务”配置，点击配置，如下图5.在SQL登录信息中需设置数据库类型：Access数据库标识符：jingzha （就是我们以前在ODBC中建立的用户）设置数据库配置列配置：选择默认配置其他不用设置此时，点击“现在创建表”这样名叫FIXALARMS的报警列表就建立好了。

6.然后点击全部“确定”7.保存。

三、iFix 连GE PLC 的驱动GE9 配置注意：最好使本机IP 与PLC 上的IP 在同一网段，子网掩码相同；关闭防火墙等。

确保本机与PLC 已经连接上（PING 一下）。

1. 运行“系统配置SCU”2. 点击，打开SCADA 组态。

3. 添加GE9 驱动。

4. 点击“配置…”按钮，选Use Local Server。

iFix 系统培训资料汇编名词解释✧HMI：人机界面，是系统和用户之间进行交互和信息交换的媒介，它实现信息的内部形式与人类可以接受形式之间的转换。

✧SCADA：即数据采集与监视控制系统。

它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。

✧组态：就是用应用软件中提供的工具、方法，完成工程中某一具体任务的过程。

✧PLC：可编程逻辑控制器，一种数字运算操作的电子系统，专为在工业环境应用而设计的。

✧OPC：(OLE for Process Control，用于过程控制的OLE)是一个工业标准。

方便了不同产商的软件或者硬件数据访问。

OPC包括两个部分OPC Server （OPC服务器）和OPC Client（OPC客户端）。

OPC服务器主要功能是实现数据采集和提供访问数据的接口。

OPC客户端主要功能是调用OPC服务器的接口，访问过程数据。

\✧I/O：（input/output）输入输出端口。

✧VBA：（Visual Basic for Applications）一般称为VB脚本语言，主要实现高级应用功能开发。

一、iFix软件安装1、iFix软件安装【说明】在安装过程中，弹出的设置窗口选择默认设置，以下列出需注意的地方。

【注意】使用系统默认安装路径【建议】节点类型：SCADA服务器、互连：独立2、通讯驱动程序安装【说明】高频电源通常情况只需要安装本公司开发的HF通讯驱动程序，低压振打一般需要安装PLC或者其他控制器的通讯驱动程序。

（1）、光盘自带通讯驱动程序安装【说明】选择所需安装的驱动程序。

（2）、HF驱动程序安装A、【说明】打开“HF1dev”文件夹，拷贝除了“pdb文件夹”之外的所有文件至“C:\Program Files\GE Fanuc\Proficy iFIX”路径下。

B、在该路径下找到“HF1spoll”文件，双击运行后，在关闭运行窗口。

完整版IFix培训教程IFix是一种用于工控系统的软件平台，广泛应用于各种工业自动化场景中。

IFix培训教程是帮助工程师了解和掌握IFix 平台的功能、特点和应用的一种教育资源。

完整版IFix培训教程包括以下几个方面：1. 基础介绍第一部分介绍了IFix平台的基本信息，包括其发展历史、应用领域、功能模块等。

此外，还介绍了IFix系统架构和系统配置，让学员能够全面理解IFix平台的技术特点和操作原理。

2. 界面设计IFix平台的界面设计是其最为重要的部分之一。

第二部分详细介绍了如何设计IFix界面、如何选择和使用IFix图形控件等，这些内容对于进行界面开发和操作是非常重要的。

3. 处理数据IFix平台中包含了许多数据处理模块，第三部分主要介绍了在IFix中如何处理和分析数据、如何建立数据模型等，帮助工程师充分利用IFix平台的各种功能。

4. 存储数据IFix平台可用于数据采集和存储，第四部分讲解了如何在IFix平台中建立和管理数据库、如何实现数据的不断采集和存储等，使学员能够更好地管理数据并提高系统效率。

5. 报告和警报在IFix平台中，报告和警报都是必要的，第五部分主要介绍了如何在IFix系统中实现报告和警报的生成和管理，以及如何利用这些信息来进行预警和风险控制。

6. 应急措施最后，第六部分是关于IFix应急措施的介绍，包括故障排除、系统备份和恢复等方面的知识，这些知识对于处理突发的系统问题和灾害具有重要的作用。

总之，完整版IFix培训教程通过详细介绍了IFix平台的特点和功能，帮助工程师在IFix系统中操作更为熟练，提高工控系统的效率和运行质量。

学习完该教程后，学员可以更好地理解IFix系统，从而更好地满足工业自动化系统的需求。

ifix4.0学习一、iFix的概述及结构1．iFix软件介绍● iFix 是一套工业自动化软件，为用户提供一个过程化窗口●为操作人员和应用程序提供实时数据2．iFix 的基本功能●数据采集---与工厂I/O设备直接通讯---通过I/O驱动程序，与I/O设备接口●数据管理--- 处理、使用所取数据--- 数据管理包括过程监视（图形显示），监视控制，报警，数据存档。

3．iFix结构（1）节点类型概念：一台运行iFix软件的计算机称为一个节点类型：▲按功能划分：SCADA服务器iClient客户端（VIEW或HMI节点）HMI Pak▲按区域划分：独立节点---与网络中其他节点不进行通讯的节点本地节点---描述了本地正在工作的节点远程节点---在一个分布式系统中，不同于本地节点的节点（2）网络节点图iFix用于连接工厂中的过程硬件（3）iFix软件的组成部分A. I/O驱动器是iFIX和PLC之间的接口。

从I/O设备中读写数据.B. 过程数据库PDB代表由标签变量（也叫块）组成的一个过程。

标签是一个完成某个过程功能的指令单元。

标签功能包括：将过程值与报警限进行比较基于特殊的过程数据进行计算将数据写入过程硬件C. 图形显示一旦数据写入PDB，可以用图形方式进行显示图形对象包括：图表、数据、图形动画。

图形对象可以显示：报警信息、数据库信息、某标签的特殊信息。

二、iFix的系统配置1、打开系统配置，如下：2、跳出“SCU”窗口，如下：●文件路径配置●报警和信息配置●网络连接● I/O驱动配置●任务配置上述几步配置完成后，SCU的界面如下：三、MBE的配置1、双击SCU界面的MBE。

2、新建一个MBE。

3、MBE中项目的建立。

4、配置完成后的MBE5、MBE的自动启动四、数据库的开发1、打开数据库2、数据库界面、功能介绍（1）数据库的载入（2）数据库的导入、导出（3）数据库的显示属性、排序、搜索（4）数据库中增加点a、DO注意选择允许输出b、AI注意上下限报警五、画面开发1、新建一页画面点击完成后，建立了一页新画面，然后在画面中右键选择“画面”2、画面按钮及数学显示和输出的制作方法。

上位机软件使用简介本套设备使用的上位机是IFIX4.0，现就简单的软件使用简介如下：一、软件的安装：将安装光盘放入光驱，出现如下画面：点击安装ifix4.0按钮，按照常规软件安装引导安装即可。

软件安装完毕以后还需要安装IO驱动。

驱动软件在氢站D盘软件备份目录下。

在文件夹里有MBE文件夹：打开安装：双击setup图标：点击next按照引导安装即可。

安装完毕桌面会出现启动图标。

二、工程的恢复。

点击“工程项目恢复向导”通过浏览寻找工程备份点击打开：点击“下一步”：如下图选择：恢复完成。

三、编辑环境的基本使用。

1、打开编辑环境：1）通过双击桌面图标：2）通过开始——〉程序打开后画面如下：2、驱动配置：上位机要想和下位机联机通讯就必须配置通讯驱动。

这里用的是MBE，在上面安装软件过程中已经安装。

这可以看作上下位机通讯协议。

配置如下：双击上图中的MBE出现下面画面：点击connect出现下面画面：从file——〉open出现下面画面：然后从options——〉setup出现如下画面：打到下图所示：（填入现在所用驱动和启动路径作为）3、数据库编辑：1）打开数据库：如上图双击“数据库管理器”出现下面画面：单击“确定”：3）添加标签：出现下面画面：选择标签数据块类型：（例如模拟量输入选择AI）例如：槽压标签配置如下：4）变量修改：如果发现变量地址或者量程有问题需要进行修改1〉仿照上面添加变量的方式在数据库里面找到所需要改的变量打开后改变相应的地址或量程即可。

2〉可以从画面上找到要改的元素所在地：（以槽压为例）加入我们发现槽压量程有问题可以将画面打到主流程画面切换到编辑状态：（ctrl+w）：选中槽压所在的组，如下图左边块会变深灰色：打开组，找到槽压的数据连接：右键单击选动画：出现下图：选择文本：在上面对话框中更改即可。

4、其他元素的修改1)事件的脚本也是不可或缺的！在事件或命令按钮的又键属性里选择“编辑脚本”即可打开其中存在的脚本程序。
