液压与气压传动模拟试题一

《液压与气压传动》课程模拟试卷1参考答案1、一个完整的液压系统由以下几部分组成：动力装置、执行装置、控制调节装置、辅助装置；传动介质。

2、蓄能器在液压系统中常用在以下几种情况：短时间内大量供油；吸收液压冲击和压力脉冲；维持系统压力。

3、齿轮泵结构上主要有三方面存在的问题，分别是泄漏；径向不平衡力；困油现象。

4、单作用叶片泵转子每转一周，完成吸、排油各1 次，同一转速的情况下，改变它的偏心距可以改变其排量。

5、换向阀是通过气流通道而使气体流动方向发生变化，从而达到改变气动执行元件运动方向的目的。

它包括气压控制换向阀、电磁控制换向阀、机械控制换向阀、人力控制换向阀和时间控制换向阀等。

6、压力阀的共同特点是利用油液压力和弹簧力相平衡的原理来进行工作的。

7、三位四通手动P型换向阀的职能符号是____ __。

（2分）8、双作用叶片泵叶片数取___偶数__，是为了___减小径向力不平衡__。

9、顺序阀是利用油路中压力的变化控制阀口启闭，以实现执行元件顺序动作的液压元件。

（2分）二、选择题（每空3分，共18分）1、有两个调定压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为 C 。

A、5MpaB、10MPaC、15MpaD、20MPa2、CB—B齿轮泵的泄漏有下述三种途径，试指出：其中 B 对容积效率影响最大。

A、齿顶圆和泵壳体的径向间隙，0.13~0.16mm。

B、齿轮端面与侧盖板之间的轴向间隙0.03~0.04mm。

C、齿面接触处(啮合点)的泄漏。

3、液压泵在连续运转时允许使用的最高工作压力称为 C ；泵的实际工作压力称为A 。

A、工作压力B、最大压力C、额定压力D、吸入压力4、图4为轴向柱塞泵和轴向柱塞马达的工作原理图。

当缸体如图示方向旋转时，请判断各油口压力高低，选答案填空格i.作液压泵用时_ D ____ ii 作油马达用时___ C __A、ａ为高压油口b为低压油口B、b 为高压油口a为低压油口C、c 为高压油口d为低压油口 D 、d 为高压油口c为低压油口三、作图题（10分）1、试用两个液控单向阀绘出锁紧回路（其他元件自定）。

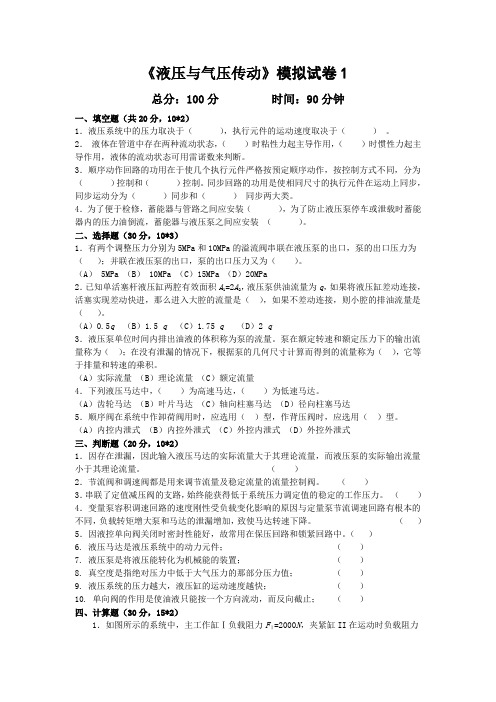

《液压与气压传动》模拟试卷1总分：100分时间：90分钟一、填空题（共20分，10*2）1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。

2．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用雷诺数来判断。

3．顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按控制方式不同，分为（）控制和（）控制。

同步回路的功用是使相同尺寸的执行元件在运动上同步，同步运动分为（）同步和（）同步两大类。

4．为了便于检修，蓄能器与管路之间应安装（），为了防止液压泵停车或泄载时蓄能器内的压力油倒流，蓄能器与液压泵之间应安装（）。

二、选择题（30分，10*3）1．有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为（）；并联在液压泵的出口，泵的出口压力又为（）。

（A） 5MPa （B） 10MPa （C）15MPa （D）20MPa2．已知单活塞杆液压缸两腔有效面积A1=2A2，液压泵供油流量为q，如果将液压缸差动连接，活塞实现差动快进，那么进入大腔的流量是（），如果不差动连接，则小腔的排油流量是（）。

（A）0.5q（B）1.5 q（C）1.75 q（D）2 q3．液压泵单位时间内排出油液的体积称为泵的流量。

泵在额定转速和额定压力下的输出流量称为（）；在没有泄漏的情况下，根据泵的几何尺寸计算而得到的流量称为（），它等于排量和转速的乘积。

（A）实际流量（B）理论流量（C）额定流量4．下列液压马达中，（）为高速马达，（）为低速马达。

（A）齿轮马达（B）叶片马达（C）轴向柱塞马达（D）径向柱塞马达5．顺序阀在系统中作卸荷阀用时，应选用（）型，作背压阀时，应选用（）型。

（A）内控内泄式（B）内控外泄式（C）外控内泄式（D）外控外泄式三、判断题（20分，10*2）1．因存在泄漏，因此输入液压马达的实际流量大于其理论流量，而液压泵的实际输出流量小于其理论流量。

液压与气压传动试题库及答案(很全)一、选择题1. 液压系统中的工作介质是（A）A. 液体B. 气体C. 固体D. 混合介质答案：A2. 液压泵的排量是指（B）A. 液压泵的流量B. 液压泵每转一周所排出的液体体积C. 液压泵的功率D. 液压泵的压力答案：B3. 液压缸的行程是指（C）A. 液压缸的工作压力B. 液压缸的流量C. 液压缸活塞在缸体内移动的距离D. �压缸的排量答案：C4. 下列哪个元件不属于液压执行元件（D）A. 液压马达B. 液压缸C. 液压泵D. 液压阀答案：D5. 气压传动中的气源装置主要包括（A）A. 空气压缩机、气罐、干燥器等B. 气缸、气阀、气路等C. 传感器、控制器、执行器等D. 电源、控制器、执行器等答案：A二、判断题1. 液压泵的输出流量与转速成正比。

（正确）2. 液压系统中的压力损失包括沿程损失和局部损失。

（正确）3. 液压缸的输出力与输入压力成正比。

（正确）4. 气压传动中的气缸输出力与输入压力成反比。

（错误）5. 液压系统的泄漏会导致系统压力下降。

（正确）三、填空题1. 液压泵的工作原理是_________（填：液体压缩）2. 液压系统中的压力单位是_________（填：帕斯卡）3. 液压缸的密封装置主要包括_________（填：密封圈、密封垫、密封带）4. 气压传动中的气缸按结构可分为_________（填：单作用气缸、双作用气缸）5. 液压系统的维护主要包括_________（填：清洗、更换液压油、检查泄漏、紧固元件）四、简答题1. 简述液压泵的分类及特点。

答：液压泵主要分为齿轮泵、叶片泵、柱塞泵等。

齿轮泵结构简单、价格低廉，但流量脉动较大；叶片泵流量脉动较小，噪音低，但结构较复杂；柱塞泵流量稳定，压力大，但结构复杂，成本较高。

2. 简述气压传动系统的组成。

答：气压传动系统主要由气源装置、执行元件、控制元件、辅助元件等组成。

气源装置负责提供压缩空气，执行元件负责实现机械运动，控制元件负责控制气压系统的工作状态，辅助元件负责提高系统性能。

液压与气压传动系统练习测试题附答案一、选择题1. 液压系统中的工作介质是（）。

A. 水介质B. 油介质C. 气体介质D. 空气介质答案：B2. 液压泵的工作原理是（）。

A. 吸入低压油液，排出高压油液B. 吸入高压油液，排出低压油液C. 吸入和排出油液的压差相等D. 吸入和排出油液的流量相等答案：A3. 气压传动系统中的气源处理装置主要包括（）。

A. 压缩机、过滤器、干燥器B. 压缩机、储气罐、干燥器C. 压缩机、过滤器、储气罐D. 过滤器、干燥器、储气罐答案：A4. 液压缸按其结构可分为（）。

A. 活塞式、柱塞式、膜片式B. 活塞式、柱塞式、叶片式C. 活塞式、柱塞式、齿轮式D. 活塞式、柱塞式、螺杆式答案：A5. 液压控制系统中的伺服阀主要用于（）。

A. 控制液压缸的速度B. 控制液压泵的压力C. 控制液压系统的流量D. 控制液压系统的方向答案：A二、填空题6. 液压系统中，液压泵的排量是指单位时间内泵输出的油液体积，通常用______表示。

答案：V7. 液压系统中的压力是指单位面积上的力，通常用______表示。

答案：P8. 气压传动系统中的气缸输出力的大小与______、______和______有关。

答案：气缸直径、气压、活塞面积9. 液压控制系统中的液压阀根据其功能可分为______、______、______等。

答案：方向控制阀、压力控制阀、流量控制阀10. 液压系统中的蓄能器主要用于储存和调节______，以减少液压泵的工作负荷和提高系统响应速度。

答案：压力能三、判断题11. 液压泵的排量越大，输出的流量就越大。

（）答案：错误。

液压泵的排量是指单位时间内泵输出的油液体积，输出的流量还与泵的转速有关。

12. 气压传动系统中的气缸只能做直线运动。

（）答案：错误。

气压传动系统中的气缸可以做直线运动，也可以做旋转运动。

13. 液压控制系统中的伺服阀可以用于控制液压缸的速度和方向。

（）答案：正确。

《液压与气压传动》在线测试（一）您的姓名： [填空题]_________________________________1. 液压系统中执行元件的运动速度取决于（） [单选题]A．压力B．负载C．流量(正确答案)D．压力和流量2. 液体的粘度随压力的增大而（） [单选题] *A．不变B．增加(正确答案)C．降低D．随机变化3. 空气的（）是指每立方米湿空气中所含水蒸气的质量。

[单选题] * A．绝对湿度(正确答案)B．相对湿度C．含湿量D．析水量4. 伯努力方程是（）在流体力学中的表达形式。

[单选题] *A．能量守恒定律(正确答案)B．动量定理C．质量守恒定律D．牛顿第二运动定律5. 液压系统中的压力取决于( ) [单选题] *A．速度B．负载(正确答案)C．流量D．压力和流量6. 影响油液密度的因素是( ) [单选题] *A．温度B．压力C．压力和温度(正确答案)D．粘度7. 空气的相对湿度是指在同一温度和压力下，湿空气的绝对湿度和饱和绝对湿度之( ) [单选题] *A．和B．差C．乘积D．比值(正确答案)8. 流量连续性方程是( )在流体力学中的表达形式。

[单选题] *A．能量守恒定律B．动量定理C．质量守恒定律(正确答案)D．牛顿第二运动定律9. 衡量油液粘性大小的物理量称为粘度，常用的有动力粘度，运动粘度，相对粘度等。

国际标准化组织ISO已规定，表示油液粘度统一采用( ) [单选题] *A．条件粘度B．动力粘度C．运动粘度(正确答案)D．相对粘度10. 液体流动由层流转变为湍流时的雷诺数和由湍流转变为层流时的雷诺数( ) [单选题] *A．相同B．前者小，后者大C．前者作为临界雷诺数D．前者大，后者小(正确答案)11. 流经固定平行平板缝隙的流量与缝隙值的( )成正比。

[单选题] *A．—次方B．1/2次方C．二次方D．三次方(正确答案)12. 液压系统发生故障的主要原因常常是液压油（） [单选题] *A．温度过高B．粘度太小C．粘度太大D．受到污染(正确答案)13. 流体动力学中的伯努利方程是（）在流体力学中的表达形式。

液压与气压传动试题一一、单项选择题（每小题1分，共10分）1. 流量连续性方程是以下哪一种定律在流体力学中的表达形式？（）A.能量守恒定律B.动量定理C.质量守恒定律D.其他2. 一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（）A.O型B.M型C.Y型D.H型3. 顺序阀在系统中作卸荷阀用时，应选用（）A.内控内泄式B.内控外泄式C.外控内泄式D.外控外泄式4. 在下列调速回路中，为流量适应回路的是（）A.差压式变量泵和调速阀组成的调速回路B.限压式变量泵和节流阀组成的调速回路C.定量泵和旁通型调速阀（溢流节流阀）组成的调速回路D.恒功率变量泵调速回路5. 用同样定量泵，节流阀，溢流阀和液压缸组成下列几种节流调速回路，能够承受负值负载的是（）A.进油节流调速回B.回油节流调速回路C.旁路节流调速回路D.容积调速回路6. 液压缸的种类繁多，可作双作用液压缸的是（）A.柱塞缸B.活塞缸C.增压缸D.均可7. 液压泵单位时间内排出油液的体积称为泵的流量。

泵在额定转速和额定压力下的输出流量称为（）A.实际流量B.理论流量C.额定流量D.标准流量8. 当配油窗口的间隔夹角>两叶片的夹角时，单作用叶片泵（）A.闭死容积大小在变化，有困油现象B.虽有闭死容积，但容积大小不变化，所以无困油现象C.不会产生闭死容积，所以无困油现象D.不变化9. 在泵－缸回油节流调速回路中，三位四通换向阀处于不同位置时，可使液压缸实现快进—工进－端点停留—快退的动作循环。

试分析：泵所需的驱动功率最大的工矿是（）A.快进B.工进C.端点停留D.快退10.当控制阀的开口一定，阀的进、出口压力相等时，通过节流阀的流量为（）A .零B.某调定值C.某变值D.无法判断二、填空题（每小题1分，共10分）11.液体在管道中存在两种流动状态，层流时粘性力起主导作用，时惯性力起主导作用，液体的流动状态可用雷诺数来判断。

液压与气压传动考试题及答案一、单项选择题（每题2分，共20分）1. 液压传动系统中，动力元件是（）。

A. 泵B. 缸C. 马达D. 阀答案：A2. 气压传动系统中，执行元件是（）。

A. 气缸B. 气阀C. 气泵D. 气马达答案：A3. 液压泵的排量是指（）。

A. 单位时间内泵输出的液体体积B. 泵的转速C. 泵的工作压力D. 泵的流量答案：A4. 液压缸的工作压力是指（）。

A. 液压缸内部的油压B. 液压缸外部的气压C. 液压缸内部的气压D. 液压缸外部的油压答案：A5. 液压系统中，节流调速回路的特点是（）。

A. 恒功率B. 恒速C. 恒压D. 恒流量答案：B6. 气压系统中，气动三联件包括（）。

A. 过滤器、减压阀、油雾器B. 过滤器、减压阀、安全阀C. 过滤器、油雾器、安全阀D. 减压阀、油雾器、安全阀答案：A7. 液压系统中，溢流阀的主要作用是（）。

A. 调节压力B. 调节流量C. 限制压力D. 限制流量答案：C8. 气压系统中，气动控制阀的主要作用是（）。

A. 调节压力B. 调节流量C. 控制方向D. 控制速度答案：C9. 液压系统中，方向控制阀的主要作用是（）。

A. 调节压力B. 调节流量C. 控制方向D. 控制速度答案：C10. 气压系统中，气动马达的主要作用是（）。

A. 调节压力B. 调节流量C. 转换能量D. 控制方向答案：C二、多项选择题（每题3分，共15分）11. 液压系统中，下列哪些元件属于执行元件（）。

A. 泵B. 缸C. 马达D. 阀答案：B、C12. 气压系统中，下列哪些元件属于控制元件（）。

A. 气缸B. 气阀C. 气泵D. 气马达答案：B13. 液压系统中，下列哪些元件属于辅助元件（）。

A. 油箱B. 过滤器C. 油管D. 密封件答案：A、B、C、D14. 气压系统中，下列哪些元件属于辅助元件（）。

A. 储气罐B. 过滤器C. 油雾器D. 消声器答案：A、B、C、D15. 液压系统中，下列哪些元件属于控制元件（）。

液压与气压传动考试试卷及答案一、选择题（每题2分，共20分）1. 液压系统中的工作介质是（）。

A. 水介质B. 液压油C. 气体D. 电磁波答案：B2. 液压泵是液压系统的（）。

A. 执行元件B. 控制元件C. 动力元件D. 辅助元件答案：C3. 下列哪种液压泵属于变量泵（）。

A. 齿轮泵B. 螺杆泵C. 柱塞泵D. 叶片泵答案：C4. 液压马达与液压泵的工作原理基本相同，其主要区别是（）。

A. 输入输出参数不同B. 结构不同C. 工作压力不同D. 流量不同答案：A5. 下列哪种液压控制阀属于压力控制阀（）。

A. 节流阀B. 溢流阀C. 电磁换向阀D. 调速阀答案：B6. 下列哪种气压传动系统元件属于执行元件（）。

A. 气源处理装置B. 气缸C. 气动控制阀D. 气动逻辑元件答案：B7. 气缸的输出力与（）有关。

A. 气压B. 气缸直径C. 气缸行程D. 所有以上因素答案：D8. 下列哪种气动控制阀属于方向控制阀（）。

A. 调压阀B. 溢流阀C. 换向阀D. 节流阀答案：C9. 下列哪种气压传动系统元件属于辅助元件（）。

A. 气源处理装置B. 气缸C. 气动逻辑元件D. 气动传感器答案：A10. 下列哪种液压系统故障属于压力故障（）。

A. 系统泄漏B. 油温过高C. 油液变质D. 噪声过大答案：B二、填空题（每题2分，共20分）1. 液压系统的工作原理是利用液体压力能来实现能量转换和传递。

2. 液压泵的排量是指泵在单位时间内输出的液体体积。

3. 液压马达的输出扭矩与马达的排量和工作压力成正比。

4. 气压传动系统的基本组成部分有气源装置、执行元件、控制元件和辅助元件。

5. 气缸的工作原理是利用气体压力推动活塞运动。

6. 液压系统中的压力控制阀包括溢流阀、减压阀和顺序阀。

7. 气动控制阀包括方向控制阀、压力控制阀和流量控制阀。

8. 液压系统中的泄漏故障主要包括内泄漏和外泄漏。

9. 气压传动系统中的气源处理装置包括空气过滤器、减压阀和油雾器。

液压与气压传动模拟试卷（一）及答案一.单项选择题（每小题 2 分，共50 分）1.二位五通阀在任意位置时，阀芯上的油口数目为A .2 B.3 C.5 D.42.应用较广.性能较好，可以获得小流量的节流口形式为A . 针阀式或轴向三角槽式 B.偏心式或周向缝隙式 C.轴向三角槽式或周向缝隙式 D.针阀式或偏心式3.调压和减压回路所采用的主要液压元件是A.换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压力继电器D.单向阀和压力继电器4.-- 管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。

A. 铜管B.钢管C.橡胶软管D.塑料管5.- 是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。

A.油箱B.过滤器C. 蓄能器D.压力计6.能输出恒功率的容积调速回路是--A. 变量泵--- 变量马达回路B.定量泵--- 变量马达C.变量泵--- 定量马达 D.目前还没有8. 当环境温度较高时，宜选用粘度等级的液压油7.溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的A.压力B.流量C.流向D.清洁度A.较低B.较高C.都行D.都不行9.能将液压能转换为机械能的液压元件是A.液压泵B.液压缸C.单向阀D.溢流阀10.下列压力控制阀中，哪一种阀的出油口直接通向油箱A.顺序阀B.减压阀C.溢流阀D.压力继电器11.液压系统的动力元件是--A.电动机B.液压泵C.液压缸D.液压阀12.活塞有效作用面积一定时,活塞的运动速度取决于A. 液压缸中油液的压力B.负载阻力的大小C.进入液压缸的流量D.液压泵的输出流量13.不能作为双向变量泵的是-A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵14.在液压系统中用于调节进入执行元件液体流量的阀是A.溢流阀B.单向阀C.调速阀D.换向阀15.压力控制回路包括--A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路16.液压系统中减压阀处的压力损失是属于A.沿程压力损失B.局部压力损失C.两种都是D.两种都不是17.柱塞泵是用于-- 系统中A.高压B.中压C.低压D.都不可以18.下列液压缸中可以进行差动连接的是A.柱塞式液压缸B.摆动式液压缸C.单活塞杆式液压缸D.双活塞杆式液压缸19.Y 型.V 形密封圈在安装时，唇口应对应着压力的一侧A.高B.低C.都行D.无法确定20.下列换向阀的中位机能中，能对液压缸进行闭锁的是A.O 型B.H 型C.Y型D.P 型21.外啮合齿轮泵的特点有---A.结构紧凑.流量调节方便B.通常采用减小进油口的方法来降低径向不平衡力 C.噪音较小.输油量均匀,体积小,重量轻D.价格低廉,工作可靠,自吸能力弱,多用于低压系统22.单作用叶片泵-----A.定子内表面近似腰圆形B.转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量C.可改变输油量，还可改变输油方向D.转子径向压力不平衡23.液压机床开动时,运动部件产生突然冲击的现象通常是A.正常现象，随后会自行消除B.油液中混入了空气C.液压缸的缓冲装置出故障D.系统其他部分有故障24.缸筒较长时常采用的液压缸形式是A.活塞式B.柱塞式C.摆动式D.无杆液压缸A.柱塞式液压缸B.摆动式液压缸25.在一条很长的管中流动的液体，其压力值是A.前大后小B.各处相等C.前小后大D.不确定二．多项选择题（每小题 2 分，共10 分）1、液压传动系统中，常用的方向控制阀是A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀2 ．方向控制回路是B.换向回路 B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路 F.速度换接回路3．液压传动系统中，常用的的压力控制阀是A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀4 ．- 是速度控制回路A. 换向回路B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路 F.速度换接回路5. 液压系统中，常用的执行元件有A. 液压缸B.液压泵C.液压马达D.压力继电器E.蓄能器F.电磁换向阀三．简答题（每小题 5 分，共10 分）1.容积泵基本的工作条件是？2.简述溢流阀在系统中的应用？四． 计算题（ 12 分）1 ．如有图所示， 一个液压泵驱动 两个油缸串联工作。

——液压与气压传动一、填空题(每小题2分，共20分)1、液压传动装置由动力元件、执行元件、控制元件、辅助元件四部分组成，期中（动力元件）和（执行元件）为能量转换装置。

2、由于液体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿城压力）损失和（局部压力）损失两部分组成。

3、液压泵的实际流量比理论流量（大）；而液压马达实际流量比理论流量（小）。

4、为了便于检修，蓄能器与管路之间应安装（截止阀）。

5、在气动系统中，气缸工作、管道输送空气等均视为（等温过程）；气动系统的快速充气、排气过程可视为（绝热过程）。

二、单项选择题：（每小题2分，共20分）。

1、液压系统的工作压力是由( A )。

A、负载决定B、溢流阀调定C、液压泵的额定压力决定2、液压控制阀可分为三大类，它们是( A )A、压力阀/方向阀/流量阀B、单向阀/比例阀/伺服阀C、球阀/截止阀/闸阀3、外啮合齿轮泵吸油口比压油口做得大，其主要原因是( B )。

A、防止困油B、增加吸油能力C、减少泄露D、减少径向不平衡力4、外啮合齿轮泵中齿轮进入啮合的一侧是( B )。

A、吸油腔B、压油腔C、吸油腔或压油腔。

5、( C )节流调速回路可以承受负值负载A、进油B、旁路C、回油6、中位机能为( C ) 型的三位四通换向阀可实现中位卸荷。

A、OB、PC、MD、Y7、在以下调速回路中，( C )的回路效率最高。

A、进油路节流调速B、旁油路节流调速C、容积调速D、容积节流调速8、高压系统宜采用( C )A、齿轮泵B、叶片泵C、柱塞泵。

9、双出杠液压缸，采用活塞杠固定安装，工作台的移动范围为缸筒有效行程的(C )。

A、1倍B、2倍C、3倍D、4倍10、调速阀由（ B ）与节流阀串联组成。

A、减压阀B、定差减压阀C、溢流阀D、差压式溢流阀三、判断题（每小题2分，共20分）1、双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置，因此作用在转子和定子上的液压径向力平衡，轴承承受径向力小、寿命长。
