矿用本安型手机说明书

KTW型矿用防爆本安手机简介
KTW型矿用本安手机是煤矿无线通信系统的无线电终端设备。

信号通过基站的射频调制发射，与手机之间构成无线链路，从而实现无线通信。

KTW型矿用防爆本安手机使用环境
1；海拔不超过2000米，
2；环境温度：0~40摄氏度，
3；大气压力：（80~106）kpa
4；相对湿度：不大于95%
5；可用于含有甲烷和煤尘等性混合的矿井中
6；发射场强：-40~-10（dBm/m）
7；工作频率：2.412~2.472GHz
KTW型矿用防爆本安手机特点
采用矿用本安设计，轻便小巧，便于携带。

二、系统语音终端采用IEEE802.11协议设计，shenhua20其安全型和抗干扰性超过以往手机。

三、具有通话清晰、接收灵敏度高、通讯距离远等特点。

山东中煤终端凭借多功能应用平台，可扩展短信群发、上网等功能。

四、有较高的接收灵敏度，大限度的发挥无限网络功能。

五、平均工作功耗较低，有较长的待机时间。

手机使可充电的锂离子电池，可以使用配套的座充进行充电。

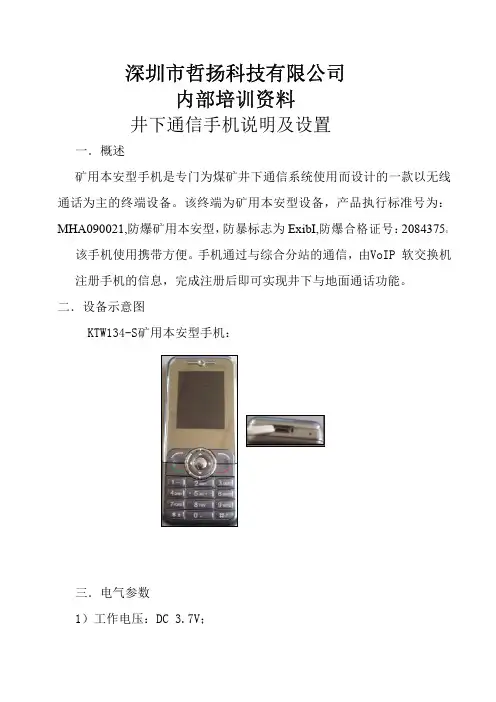

深圳市哲扬科技有限公司内部培训资料井下通信手机说明及设置一．概述矿用本安型手机是专门为煤矿井下通信系统使用而设计的一款以无线通话为主的终端设备。

该终端为矿用本安型设备，产品执行标准号为：MHA090021,防爆矿用本安型，防暴标志为ExibI,防爆合格证号：2084375。

该手机使用携带方便。

手机通过与综合分站的通信，由VoIP软交换机注册手机的信息，完成注册后即可实现井下与地面通话功能。

二．设备示意图KTW134-S矿用本安型手机：三．电气参数1）工作电压：DC3.7V；2）最大工作电流≤400mA；待机电流≤100mA；3）工作协议：IEEE802.11b/g；4）无线通信距离：500m四：设置1、手机搜索WiFi网络并进行连接（或者直接键入网络的SSID）a）注意分站的信道设置，如果手机芯片不支持13个信道；b）注意分站的加密模式，连接分站时应选择正确的加密模式；c）保存连接的设置和信息，供下次连接使用；d）网络地址可以选为DHCP或静态地址。

2、VoIP设置手机进入设置界面：VOIP设置：A.Voip账户:填写注册的电话号码和密码；电话号码（比如:801）及名称（801）sip域地址（192.168.22.201）。

B.Voip认证:填写sip用户及密码（比如用户为801.密码801.）C.Voip服务器:Sip服务器地址和端口号（默认5060）；比如：sip服务器地址（192.168.22.201），sip代理地址（192.168.22.201），Stun 服务器（空）。

如果没有Sip代理，请在此项输入上面的Sip服务器地址和端口号。

（我们系统中默认没有Sip代理）注意：如果填入外网Sip代理地址和端口号，STUN服务器地址必须为空。

C.Viop方式:设置为默认方式。

用户不需更改设置。

D.确认后保存为一个账户编号（如zheyangA08)，保存设置并使用，正常成功注册。

五．故障解决方法A.不能通话首先确认拨打的号码正确，然后确认所拨打的号码在服务区。

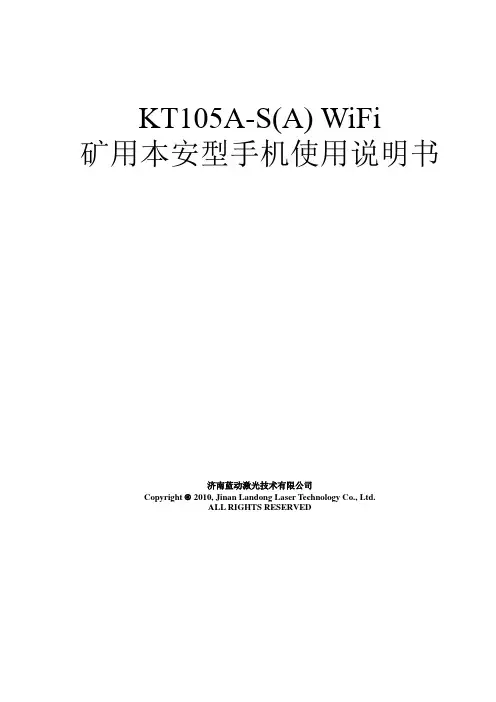

KT105A-S(A) WiFi矿用本安型手机使用说明书济南蓝动激光技术有限公司Copyright 2010, Jinan Landong Laser Technology Co., Ltd.ALL RIGHTS RESERVED目录1. 前言 (2)2. 警告和注意事项 (2)3. 概述 (2)4. 设备工作条件 (2)5. 物理特性 (3)6. 手机示意图 (3)7. 使用说明 (3)7.1常用功能说明 (3)7.2菜单结构 (4)7.2.1 信息 (4)7.2.2 电话本 (4)7.2.3 呼叫记录 (5)7.2.4 网络设置 (5)7.2.4.1 AP 配置 (5)7.2.4.2 信号协议 (6)7.2.4.3 Internet协议 (7)7.2.4.4 高级设置 (8)7.2.4.5 搜索网络 (8)7.2.5 设置 (8)7.2.5.1 手机设置 (8)7.2.5.2 对讲功能 (9)7.2.5.3 一键报警功能 (9)7.2.5.4 脱网通信功能 (9)7.2.5.5 AdHoc工作模式 (9)8. 包装、运输和贮存 (9)9. 保养与维护 (9)10. 疑难解答 (10)1.前言KT105A-S(A)本安型手机（以下简称手机），属于煤矿用防爆通信设备,为了使您能够正确使用该设备，充分发挥设备的功能，请在使用前认真阅读本说明书，充分理解有关事项，尤其是说明书中用黑体字标示“警告”、“注意”的部分。

在使用过程中，请正确理解该设备的工作性能，严格按照操作规程进行。

本说明书由济南蓝动激光技术有限公司修订发布，内容解释权归济南蓝动激光技术有限公司。

济南蓝动激光技术有限公司保留对本说明书进行修改和编辑的权力，我们将把与使用相关的修订内容及时通知用户。

2.警告和注意事项★使用前必须认真阅读本说明书！★本安产品不得与其他未经许可的设备连接！★严禁使用厂家配备以外的电池！★维修时不得改变本安电路的元器件、规格型号和参数！★严禁自行修理或拆卸电池！★安装、调试必须由专业人员进行！★在矿山、矿井等工作场合使用，严禁井下进行开盖安装、维护、充电！3.概述KT105A-S(A)本安型手机携带方便，操作简单，与普通民用手机操作方法相似。

使用产品前请阅读使用说明书KT579-F矿用本安型基站使用说明书产品执行标准：Q/HLTX0002-2018GB3836.1-2010GB3836.4-2010 MT209-1990（抗干扰性和可靠性除外）浙江华络通信设备有限公司注意事项：◆使用前必须仔细阅读本说明书！◆安装、调试必须由专业人员进行！◆在安装基站时，请避开多尘及电磁干扰强的地区！◆本设备不得随意与其他未经联检的设备连接！◆检修时不得改变本安电路的元器件、规格型号和参数！◆安装使用的设备，需在安标有效期内！意见反馈表为提高华络通信用户资料的质量，更好地为您服务，希望您在百忙之中提出您的建议和意见，并请传真至：*************或邮寄至：浙江省杭州市余杭区好运路80号1号楼4楼，邮编：310011。

资料名称KT579-F矿用本安型基站使用说明书产品版本资料版本您单位安装该设备的时间为了能够及时与您联系，请填写以下有关您的信息姓名单位名称邮编单位地址电话E-mail您对本资料的评价好较好一般较差差总体满意工作指导查阅方便内容正确内容完整结构合理图表说明通俗易懂您对本资料的改进建议详细说明内容结构内容详细内容深度表达简洁增加图形增加实例其他您对华络通信用户资料的其他建议1.概述 (4)2.产品的防爆型式、型号及含义 (4)3.使用环境条件 (4)4.电气性能 (4)5.外形尺寸及重量 (5)6.登录基站网页： (6)7.基本设置 (7)7.1系统信息 (7)7.2网络设置 (7)7.3修改IP地址 (7)7.4IPsec设置 (8)7.5MME连接设置 (8)7.6小区设置 (9)7.7PLMN表 (9)7.8同步设置 (10)7.9ACS设置 (11)7.10son设置 (11)8.邻区设置 (11)9.保存配置 (12)10.重启小区 (13)11.重启设备 (13)12.小区状态 (14)13.恢复出厂设置 (14)14.安装调试 (15)15.维护、保养、贮存、运输及维修 (16)16.联系方式 (16)1.概述KT579-F矿用本安型基站（以下简称基站）提供手机接入的无线接口，接收来自手机的射频信号，进行解调提取出基带数据，传输给基站主设备进行编解码处理，或者将来自基站主设备的基带数据进行AD/DA变换和变频调制后，发送给手机。

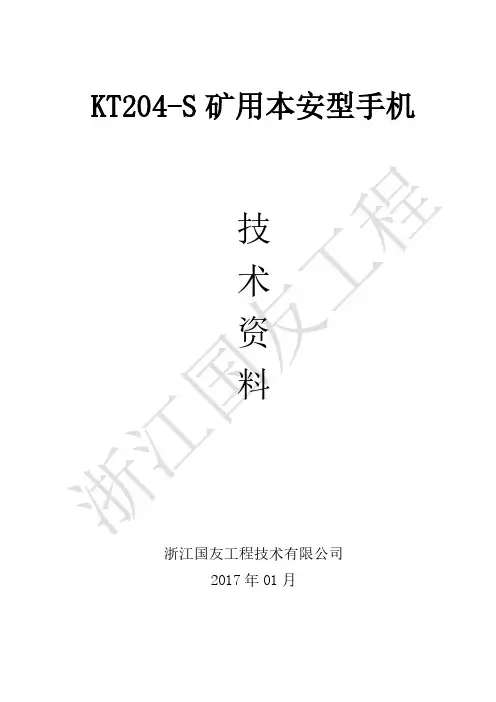

KT204-S矿用本安型手机
技
术
资
料
浙江国友工程技术有限公司
2017年01月
KT204-S矿用本安型手机使用说明书警示：
★安装、使用产品前，请阅读使用说明书。

★本安产品不得与其他未经许可的设备连接！
★严禁在井下开盖安装及维护！
★维修时不得改变本安电路的元器件、规格型号和参数！
★严禁在井下充电！
注意事项：
1 严禁使用厂家配备以外的电池！
2 严禁自行修理或拆卸电池！
3 安装、调试必须由专业人员进行！
1用途及适用范围
KT204-S矿用本安型手机（以下简称手机）为矿用无线手机设备,该产品的配套设备是KT204-F2 矿用隔爆兼本安型基站（以下简称基站）。

基站采用WIFI与TCP/IP技术相结合，在煤矿井下实现了无线数据的高速传输，可以实现井下手机之间的通信。

2
f）环境噪声：不大于65dB。

2.4.2手机能承受的最恶劣的贮运条件：
a）温度：－40℃～＋60℃
b）平均相对湿度：≤95%（+25℃）
c）机械环境：振动加速度20m/s2，冲击加速度500m/s2。

2.5外形尺寸及重量
手机外形见图1所示。

3
e）电池最大短路电流：2.8A；
f) 电池连续通话时间：≥2h。

3.3无线传输参数
a）工作信道：1、6、11信道；
b）无线工作频率：（2400～2483）MHz；
c）发射场强：（-40～-15）dBm/m；。

使用本产品前，请仔细阅读使用说明书!XH12(A)矿用本安型显示器使用说明书(版本号：V 1.0)GB 3836.1-2010 《爆炸性环境第1部份：设备通用要求》GB 3836.4-2010 《爆炸性环境第4部份：由本质安全型“i”保护的设备》MT 209-1990 《煤矿通信、检测、控制用电工电子产品通用技术要求》（可靠性和抗干扰性除外）MT 210-1990 《煤矿通信、检测、控制用电工电子产品基本试验方法》（可靠性和抗干扰性除外）Q/ABE 001.01.01 2021 《XH12(A)矿用本安型显示器》深圳市安贝尔科技有限公司出版日期：2013年12月本说明书的使用对象：本说明书是为具有煤矿电气、控制知识的人员，负责煤矿电气设备的选型人员，以及现场的操作管理人员而编写的。

安全全警告：注意：安装、使用产品前，请阅读使用说明书。

警告：·严禁带电开盖!·维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格、型号。

·本产品不得随意与其它未经联检的设备连接。

·不得任意改变本安线路及其关联设备的各元件参数。

·所有关联设备应进行防爆关联审查和检验，取得防爆关联审查检验合格证明后方可接入。

注意:·本产品请务必在本说明书中要求的规格、性能范围及环境下使用。

·本说明书编录了使用本产品的必须信息，使用前请仔细阅读本说明书并充分理解。

看完后请妥善保管，以便随时查阅。

注意:·请不要随意拆开本产品进行修理和改造。

对于客户擅自改造、使用造成的后果，无法进行保证。

注意:·本说明书未经许可不得进行部分或全部的复印、复制、转载。

·产品改进时，本说明书中的一些变更之处，恕不另行通知。

·本说明书与所涉及到的产品，难免存在有一定程度的差错，如果发现有什么错误请及时与封底记载的地址及电话联系，谢谢！1概述XH12(A)矿用本安型显示器是专为对可靠性和安全性要求较高的煤矿等工业应用而设计；XH12(A)矿用本安型显示器（以下简称显示器），可以对视频信号接收及观看以及对煤矿的监视。

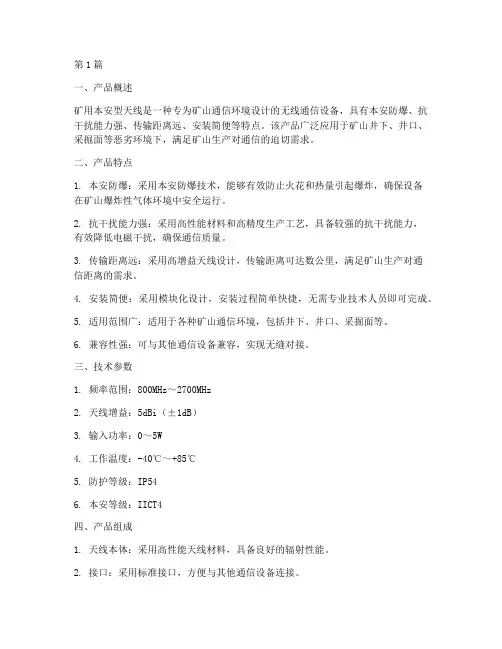

第1篇一、产品概述矿用本安型天线是一种专为矿山通信环境设计的无线通信设备，具有本安防爆、抗干扰能力强、传输距离远、安装简便等特点。

该产品广泛应用于矿山井下、井口、采掘面等恶劣环境下，满足矿山生产对通信的迫切需求。

二、产品特点1. 本安防爆：采用本安防爆技术，能够有效防止火花和热量引起爆炸，确保设备在矿山爆炸性气体环境中安全运行。

2. 抗干扰能力强：采用高性能材料和高精度生产工艺，具备较强的抗干扰能力，有效降低电磁干扰，确保通信质量。

3. 传输距离远：采用高增益天线设计，传输距离可达数公里，满足矿山生产对通信距离的需求。

4. 安装简便：采用模块化设计，安装过程简单快捷，无需专业技术人员即可完成。

5. 适用范围广：适用于各种矿山通信环境，包括井下、井口、采掘面等。

6. 兼容性强：可与其他通信设备兼容，实现无缝对接。

三、技术参数1. 频率范围：800MHz～2700MHz2. 天线增益：5dBi（±1dB）3. 输入功率：0～5W4. 工作温度：-40℃～+85℃5. 防护等级：IP546. 本安等级：IICT4四、产品组成1. 天线本体：采用高性能天线材料，具备良好的辐射性能。

2. 接口：采用标准接口，方便与其他通信设备连接。

3. 支架：采用高强度材料，确保天线安装稳定。

4. 说明书：详细介绍了产品特点、技术参数、安装方法等内容。

五、安装与使用1. 安装环境：确保安装地点通风良好，无腐蚀性气体。

2. 安装步骤：（1）将天线本体固定在支架上。

（2）将接口连接到通信设备。

（3）调整天线方向，确保信号传输质量。

3. 使用方法：（1）开启通信设备，进行信号测试。

（2）根据实际需求调整天线方向，优化信号传输。

（3）定期检查设备运行状态，确保通信质量。

六、维护与保养1. 定期检查设备外观，确保无损坏。

2. 保持设备安装环境通风良好，避免腐蚀性气体影响。

3. 定期清洁天线本体，去除灰尘和杂质。

4. 如发现设备异常，请及时联系厂家进行维修。

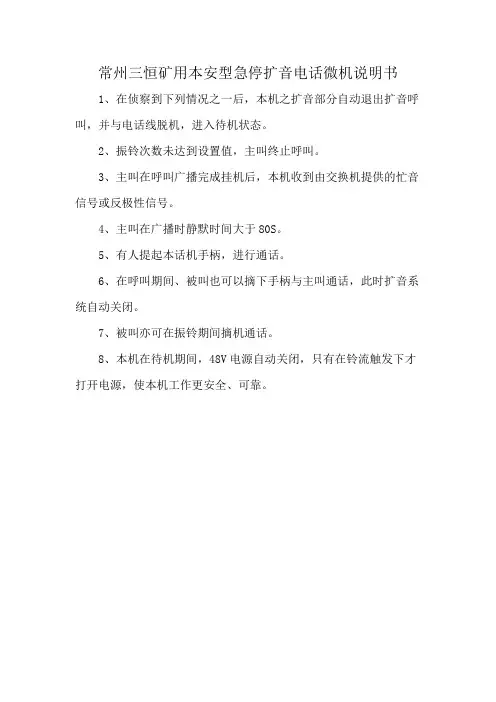

常州三恒矿用本安型急停扩音电话微机说明书
1、在侦察到下列情况之一后，本机之扩音部分自动退出扩音呼叫，并与电话线脱机，进入待机状态。

2、振铃次数未达到设置值，主叫终止呼叫。

3、主叫在呼叫广播完成挂机后，本机收到由交换机提供的忙音信号或反极性信号。

4、主叫在广播时静默时间大于80S。

5、有人提起本话机手柄，进行通话。

6、在呼叫期间、被叫也可以摘下手柄与主叫通话，此时扩音系统自动关闭。

7、被叫亦可在振铃期间摘机通话。

8、本机在待机期间，48V电源自动关闭，只有在铃流触发下才打开电源，使本机工作更安全、可靠。

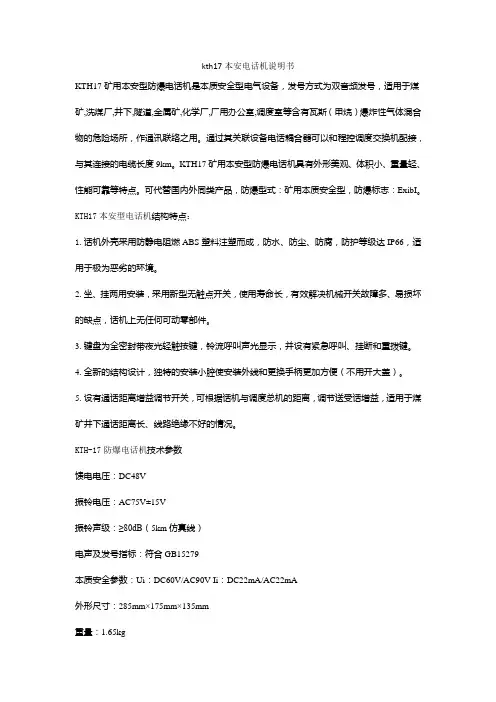

kth17本安电话机说明书
KTH17矿用本安型防爆电话机是本质安全型电气设备，发号方式为双音频发号，适用于煤矿,洗煤厂,井下,隧道,金属矿,化学厂,厂用办公室,调度室等含有瓦斯（甲烷）爆炸性气体混合物的危险场所，作通讯联络之用。

通过其关联设备电话耦合器可以和程控调度交换机配接，与其连接的电缆长度9km。

KTH17矿用本安型防爆电话机具有外形美观、体积小、重量轻、性能可靠等特点。

可代替国内外同类产品，防爆型式：矿用本质安全型，防爆标志：ExibI。

KTH17本安型电话机结构特点：
1.话机外壳采用防静电阻燃ABS塑料注塑而成，防水、防尘、防腐，防护等级达IP66，适用于极为恶劣的环境。

2.坐、挂两用安装，采用新型无触点开关，使用寿命长，有效解决机械开关故障多、易损坏的缺点，话机上无任何可动零部件。

3.键盘为全密封带夜光轻触按键，铃流呼叫声光显示，并设有紧急呼叫、挂断和重拨键。

4.全新的结构设计，独特的安装小腔使安装外线和更换手柄更加方便（不用开大盖）。

5.设有通话距离增益调节开关，可根据话机与调度总机的距离，调节送受话增益，适用于煤矿井下通话距离长、线路绝缘不好的情况。

KTH-17防爆电话机技术参数
馈电电压：DC48V
振铃电压：AC75V±15V
振铃声级：≥80dB（5km仿真线）
电声及发号指标：符合GB15279
本质安全参数：Ui：DC60V/AC90V Ii：DC22mA/AC22mA
外形尺寸：285mm×175mm×135mm
重量：1.65kg。

K10本安型防爆手机使用说明
1、用配件中的工具插入后盖中的孔状位置，将SIM卡后盖打开，将SIM卡、MicroSD（T-Flash）分别放置于相对应的卡位。

注意：请按指示放置相应类型的卡，以免造成不识别卡的现象，影响您的使用！在开机状态下请勿插拔卡。

2、电源使用说明：
开关手机电源:按住电源键几秒钟来开启或者关闭手机电源。

开关手机屏幕:点按电源健可进行手机屏工作、睡眠模式切换。

关闭来电铃声:来电时，按一下电源键，可关闭来电铃声。

3、对讲功能使用说明：
本产品支持数字及模拟制式硬件对讲，UHF频率范围400-
470MHz。

近距离也能够有进行硬件对讲通讯，安装辅助的原装对讲天线会有的加强通讯距离。

打开方式：点击桌面对讲图标按键，进入对讲应用内，选择相应的频道（可修改）即可与相应对讲模式的同频段其它设备进行有互通。

4、PTT按键使用说明：
当使用对讲功能的时候，可按住此键进行对讲通话。

警告：1）使用前应阅读本说明书，严格按说明书中方法进行安装和操作。

2）严禁与未经联检的设备连接，否则将影响产品的本安性能。

3）检修时不得修改本安电路及关联电路中元器件的型号、规格及电气参数。

1 概述本单位推出的KT352-S矿用本安手机，是一种符合本安要求的，适合矿区以及井下使用的无线通讯终端设备。

1.1组成本手机由机身、电池和充电器组成，严禁在井下充电。

1.2用途及使用场所a) 使用场所：煤矿井上及井下。

b) 用途：在有无线网络覆盖的区域进行通话等功能。

1.3 型号及含义KT352S手机登记序号矿用通信系统1.4 环境条件a)环境温度：-20℃～40℃；b)平均相对湿度：不大于95%（＋25℃）；c)大气压力：80kPa～110 kPa；d)具有甲烷、煤尘爆炸性混合物的煤矿井下，但无显著振动和冲击、无破坏绝缘的腐蚀性气体。

1.5 防爆型式及防爆标志本手机为矿用本质安全型设备，防爆标志为“Exib I”。

2 主要技术指标2.1 基本参数a）工作电压: DC3.7V；b）工作电流：≤ 530mA；待机电流：5～50 mA；2.2 手机与基站无线通信：a) 传输方式：WIFI；b) 工作频率：2.400 GHz±0.080GHz；f）发送功率: -15dBm～0dBm；g）接收灵敏度: -100dBm～-75dBm；e）传输距离: 200m（无遮挡）；h）振铃响度：≥70dB；i）通话时长：通话时间不小于6小时，待机时间不小于80个小时；2.3本安参数Uo：DC4.2V，Io：2.0A3、基本功能●手机应具有来电提示功能。

●手机应具有呼叫控制功能。

●手机应具有电源管理功能：包括电量指示、充电指示、欠压提示及自动关机功能。

4 、使用前须知4.1检查打开包装盒后，请检查以下组件。

如果缺少所述物品中的任何一件，或者使用说明书出现缺页等严重影响阅读的情况，请与出售本手机的经销商联系。

●KT352-S矿用本安型手机〔 1 个，含电池〕●充电器（1 个）●中文使用说明书（1 本）●合格证4.2 手机规格尺寸119mm(L)*53mm(W)*23.6mm(H)重量约400g电源 DC 4.2V 1200mAh 锰酸锂电池充电时间 6小时待机时间 80小时待机时间是指手机在不通话、不移动情况下的持续开机工作时间，与具体网络情况有关。

矿用本安型手机及矿用本安型手持终端试用技术协议甲方：大屯煤电公司徐庄煤矿乙方：徐州中矿大华洋通信设备有限公司一、试用协议根据甲方的需求，甲乙双方经过友好协商，约定在甲方进行矿用本安型手机及矿用本安型手持终端的试用，对手机及终端的功能进行测试和确认。

试用条件如下：1、乙方提供设备（设备清单及价格见附件1）供甲方进行试用，设备的安装和调试由甲方负责，乙方提供技术支持；2、如试用设备能够达到甲方使用要求，系统运行1月后，甲方应及时通知乙方签订正式采购合同，合同的技术要求以本“试用技术协议”的技术要求为准。

如不能签订采购合同，应及时将试用设备退还乙方。

3、试用期间，由于甲方使用不当造成设备损坏，甲方应承担赔偿责任。

二、设备主要功能参数1、KT332-S1矿用本安型手机语音通话、呼叫等待、呼叫保持、发送接收短信，同时支持网页浏览功能。

2、KJD3.7矿用本安型手持终端语音通话、呼叫等待、呼叫保持、发送接收短信，同时支持网页浏览功能。

三、实现的功能及效果基于甲方现有的WIFI无线通信网络，可以将KT332-S1矿用本安型手机及KJD3.7矿用本安型手持注册到网络中，实现此两款设备与甲方的手机、KT332-S1手机、KJD3.7手持终端之间的短信、通话功能，可以满足日常的通信联络需求。

四、验收标准设备到货后，由甲方会同乙方进行设备验收。

五、质量保证质保期为壹年（含试用期），凡属非人为造成设备质量问题无法正常使用，乙方亦无法维修解决，乙方应免费更换。

六、技术服务6.1 培训乙方应在双方协商确定的期间内对甲方维护人员进行技术培训，乙方免费提供培训资料。

培训内容包括：KT332-S1矿用本安型手机、KJD3.7矿用本安型手持终端的配置及使用。

6.2 维修服务正常使用状况下，乙方对设备进行壹年（含试用期）免费维护维修；免费提供自产软件升级；壹年以上保证按成本价有偿提供配件；对全部产品及系统实行终身跟随服务。

七、资料提供手机、手持终端的安装、操作、使用说明书设备MA证和防爆合格证八、甲方的责任对试用的设备进行完好的保护。

矿用本安型激光测距仪使用指南《矿用本安型激光测距仪使用指南》
嘿，朋友们！今天咱就来好好唠唠这个矿用本安型激光测距仪咋用。

话说啊，有一次我跟着师傅下矿，就带着这个宝贝玩意儿。

到了矿里，那可真是别有洞天呐！我小心翼翼地把测距仪从包里拿出来，就像捧着个宝贝似的。

师傅在旁边看着我笑，说：“嘿，小子，别紧张，这玩意儿没那么娇贵。

”
我嘿嘿一笑，开始研究起来。

先找到那个开关按钮，轻轻一按，“嘟”的一声，它就启动啦！然后我就对着前面的矿壁，眼睛紧紧盯着那个小窗口，心里想着：“嘿，快给我测出来距离呀！”就看着那上面的数字开始跳动，最后定格了。

哇塞，这也太神奇了吧！
接着呢，我又试着换了几个地方测，每测一次都感觉自己像个小小科学家似的，特别有成就感。

师傅在旁边时不时地指点我一下，告诉我要注意这个注意那个的。

哎呀，用这个矿用本安型激光测距仪啊，就像是有了一双特别厉害的眼睛，能一下子就知道矿里的各种距离。

有了它，咱干活都更带劲了呢！
总之啊，大家记住，用的时候别太紧张，就当是个好玩的工具，好好和它打交道，它肯定能帮咱在矿上大显身手的！好啦，就说到这儿啦，大家快去试试吧！。

KTW117K(C)矿用本安型手机设置
1、手机注册
第一步：长按开机键开机，手机开机后，先选择“搜索”，在搜索网络中存储“CQCCRI”，AP配置中的网络名自动设置为CQCCRI，选择“激活”后手机自动连接到CQCCRI无线网络，手机主界面显示“连接成功”。

第二步：在功能表中找到网络设置，管理者密码为“080921”，进入网络设置后先设置信号协议，修改SIP，SIP用户名设置为手机号码，鉴权用户名设置为手机号码，SIP无线注册服务器设置为通信系统服务器IP地址（10.1.2.250）。

第三步：在网络设置中进入Internet协议，DHCP设置为“禁用”，IP地址设置为手机的IP地址（根据规划的来一一对应），子网掩码设置为（255.255.0.0），默认网关设置为服务器IP地址（10.1.2.250）。

以上步骤完成后关闭手机，重新开机后手机主界面显示“注册成功”。

这是手机注册完毕，可以通话了。

2、时间同步
在功能表中找到网络设置，管理者密码为“080921”，进入网络设置—信号协议—NTP，NTP模式设置为“启用”，NTP服务器设置为服务器IP地址，然后选择立即更新，这时回到手机主界面，时间马上更新，日期有时更新慢一些，可通过再次选择立即更新，或者打个电话。

3、手机对讲
在功能表中找到网络设置，管理者密码为“080921”，进入网络设置—信号协议—对讲权限，设置为“主机”后对讲时能说能听，设置为“分机”后对讲时只能听，对讲群组设置群组号（0—3），对讲时一个群组的都能听到。

在功能表中找到设置，设置中的对讲功能改为启用，此时如果是主机，按住手机左侧的黑色按钮就可以对讲了。

对讲可以脱离服务器，不能脱离网络。
