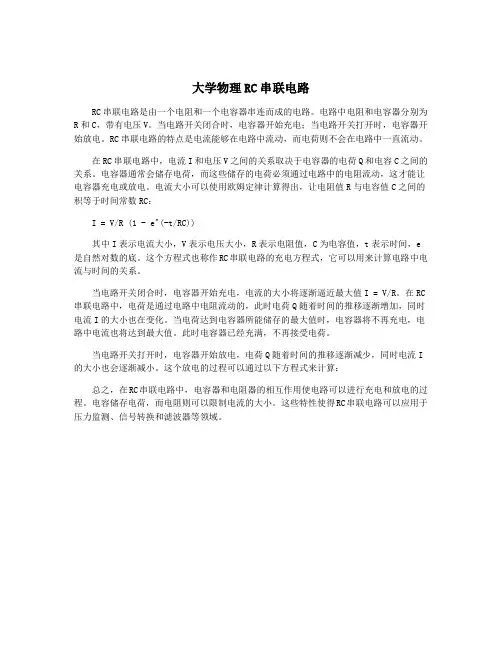

大学物理RC串联电路
RC串联电路是由一个电阻和一个电容器串连而成的电路。
电路中电阻和电容器分别为R和C，带有电压V。
当电路开关闭合时，电容器开始充电；当电路开关打开时，电容器开始放电。
RC串联电路的特点是电流能够在电路中流动，而电荷则不会在电路中一直流动。
在RC串联电路中，电流I和电压V之间的关系取决于电容器的电荷Q和电容C之间的关系。
电容器通常会储存电荷，而这些储存的电荷必须通过电路中的电阻流动，这才能让电容器充电或放电。
电流大小可以使用欧姆定律计算得出，让电阻值R与电容值C之间的积等于时间常数RC：
I = V/R (1 - e^(-t/RC))
其中I表示电流大小，V表示电压大小，R表示电阻值，C为电容值，t表示时间，e 是自然对数的底。
这个方程式也称作RC串联电路的充电方程式，它可以用来计算电路中电流与时间的关系。
当电路开关闭合时，电容器开始充电，电流的大小将逐渐逼近最大值I = V/R。
在RC 串联电路中，电荷是通过电路中电阻流动的，此时电荷Q随着时间的推移逐渐增加，同时电流I的大小也在变化。
当电荷达到电容器所能储存的最大值时，电容器将不再充电，电路中电流也将达到最大值。
此时电容器已经充满，不再接受电荷。
当电路开关打开时，电容器开始放电，电荷Q随着时间的推移逐渐减少，同时电流I 的大小也会逐渐减小。
这个放电的过程可以通过以下方程式来计算：
总之，在RC串联电路中，电容器和电阻器的相互作用使电路可以进行充电和放电的过程。
电容储存电荷，而电阻则可以限制电流的大小。
这些特性使得RC串联电路可以应用于压力监测、信号转换和滤波器等领域。

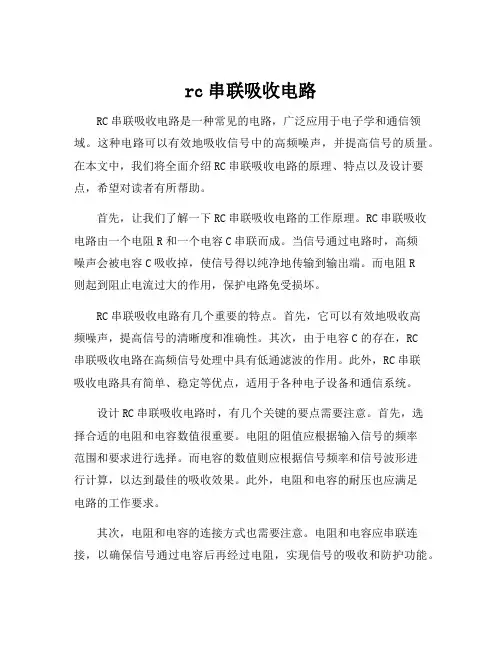

rc串联吸收电路RC串联吸收电路是一种常见的电路，广泛应用于电子学和通信领域。
这种电路可以有效地吸收信号中的高频噪声，并提高信号的质量。
在本文中，我们将全面介绍RC串联吸收电路的原理、特点以及设计要点，希望对读者有所帮助。
首先，让我们了解一下RC串联吸收电路的工作原理。
RC串联吸收电路由一个电阻R和一个电容C串联而成。
当信号通过电路时，高频噪声会被电容C吸收掉，使信号得以纯净地传输到输出端。
而电阻R则起到阻止电流过大的作用，保护电路免受损坏。
RC串联吸收电路有几个重要的特点。
首先，它可以有效地吸收高频噪声，提高信号的清晰度和准确性。
其次，由于电容C的存在，RC串联吸收电路在高频信号处理中具有低通滤波的作用。
此外，RC串联吸收电路具有简单、稳定等优点，适用于各种电子设备和通信系统。
设计RC串联吸收电路时，有几个关键的要点需要注意。
首先，选择合适的电阻和电容数值很重要。
电阻的阻值应根据输入信号的频率范围和要求进行选择。
而电容的数值则应根据信号频率和信号波形进行计算，以达到最佳的吸收效果。
此外，电阻和电容的耐压也应满足电路的工作要求。
其次，电阻和电容的连接方式也需要注意。
电阻和电容应串联连接，以确保信号通过电容后再经过电阻，实现信号的吸收和防护功能。
此外，还可以根据实际需要，在电路中加入额外的元件或调整电路拓扑，以实现更复杂的功能。
最后，实际搭建电路时，还需注意电路的布线和接地问题。
合理的布线可以最大限度地减少电路中的杂散信号和噪声，并提高信号的传输效率。
同时，良好的接地方法可以有效地防止地线回流干扰和电磁辐射问题。
总之，RC串联吸收电路是一种重要的电路结构，在电子学和通信领域具有广泛的应用。
通过合理设计和搭建，可以有效地吸收高频噪声，提高信号的质量和可靠性。
希望本文对读者了解和应用RC串联吸收电路有所帮助。

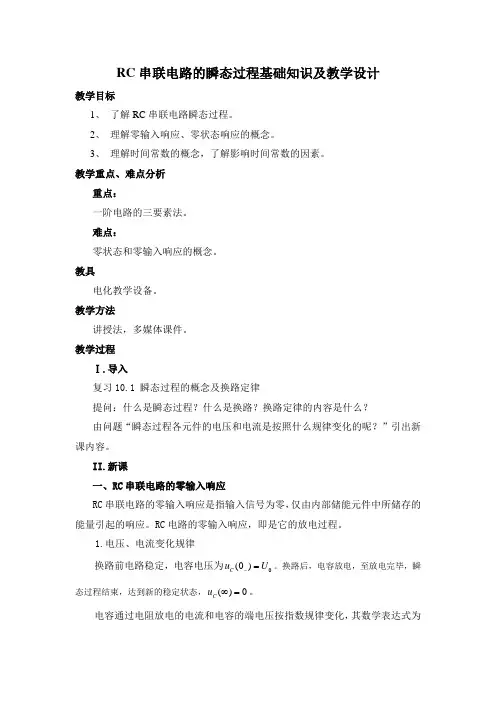

RC 串联电路的瞬态过程基础知识及教学设计教学目标1、 了解RC 串联电路瞬态过程。
2、 理解零输入响应、零状态响应的概念。
3、 理解时间常数的概念，了解影响时间常数的因素。
教学重点、难点分析重点：一阶电路的三要素法。
难点： 零状态和零输入响应的概念。
教具电化教学设备。
教学方法讲授法，多媒体课件。
教学过程Ⅰ.导入复习10.1 瞬态过程的概念及换路定律提问：什么是瞬态过程？什么是换路？换路定律的内容是什么？ 由问题“瞬态过程各元件的电压和电流是按照什么规律变化的呢？”引出新课内容。
II.新课一、RC 串联电路的零输入响应 RC 串联电路的零输入响应是指输入信号为零，仅由内部储能元件中所储存的能量引起的响应。
RC 电路的零输入响应，即是它的放电过程。
1.电压、电流变化规律换路前电路稳定，电容电压为0(0)C u U -=。
换路后，电容放电，至放电完毕，瞬态过程结束，达到新的稳定状态，()0C u ∞=。
电容通过电阻放电的电流和电容的端电压按指数规律变化，其数学表达式为0t C U i e Rτ-= 0tC u U e τ-= 2.时间常数电阻R 和电容C 的乘积是一个常数，称为时间常数，用τ表示，即RC τ=时间常数是决定瞬态过程中电压和电流变化快慢的物理量，τ值越大，瞬态过程越长；反之则瞬态过程越短。
二、RC 串联电路的零状态响应RC 串联电路的零状态响应是指在换路时储能元件未储存能量的情况下，由信号输入所引起的响应。
换路前，开关S 断开，电容无储能，(0)0C u -=。
换路后，开关S 闭合，电容充电，充电结束，瞬态过程也结束，达到新的稳定状态，此时电容电压为0()C u U ∞=。
电容充电时的电流和两端的电压按指数规律变化，其数学表达式为0(1)tC u U e τ-=-三、一阶RC 串联电路RC 串联电路在瞬态过程中的电压和电流都按指数规律变化，可按三要素法计算()()[(0)()]tf t f f f e τ-+=∞+-∞ 其中：(0)f +表示初始值，()f ∞表示稳态值，τ为时间常数。

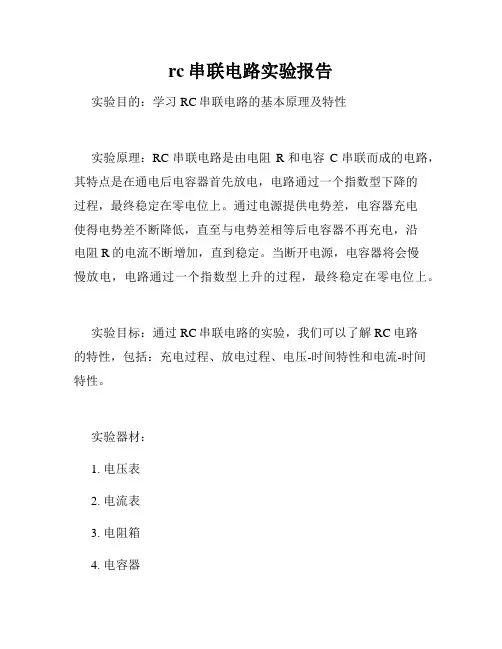

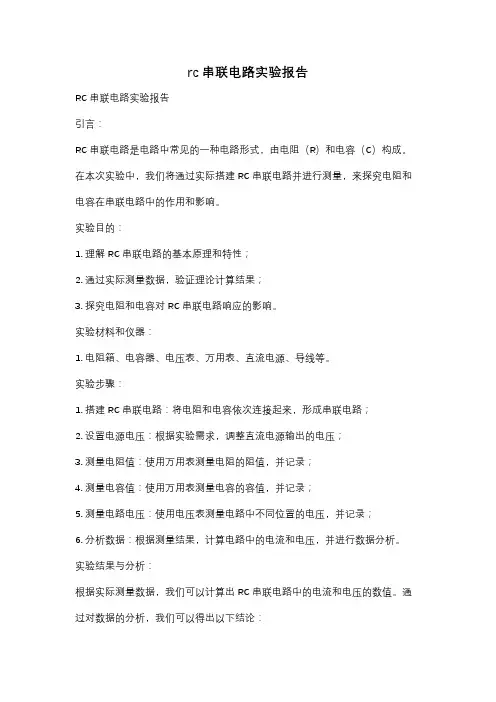

rc串联电路实验报告RC串联电路实验报告引言：RC串联电路是电路中常见的一种电路形式，由电阻（R）和电容（C）构成。
在本次实验中，我们将通过实际搭建RC串联电路并进行测量，来探究电阻和电容在串联电路中的作用和影响。
实验目的：1. 理解RC串联电路的基本原理和特性；2. 通过实际测量数据，验证理论计算结果；3. 探究电阻和电容对RC串联电路响应的影响。
实验材料和仪器：1. 电阻箱、电容器、电压表、万用表、直流电源、导线等。
实验步骤：1. 搭建RC串联电路：将电阻和电容依次连接起来，形成串联电路；2. 设置电源电压：根据实验需求，调整直流电源输出的电压；3. 测量电阻值：使用万用表测量电阻的阻值，并记录；4. 测量电容值：使用万用表测量电容的容值，并记录；5. 测量电路电压：使用电压表测量电路中不同位置的电压，并记录；6. 分析数据：根据测量结果，计算电路中的电流和电压，并进行数据分析。
实验结果与分析：根据实际测量数据，我们可以计算出RC串联电路中的电流和电压的数值。
通过对数据的分析，我们可以得出以下结论：1. RC时间常数：根据电阻值和电容值的大小，可以计算出RC时间常数。
时间常数决定了电路的响应速度，即电路在接通或断开电源时的响应时间。
时间常数越大，电路的响应速度越慢。
2. 电压衰减：在RC串联电路中，电压会随着时间的推移逐渐衰减。
衰减的速度取决于电阻和电容的数值。
电阻越大，电压衰减的速度越慢；电容越大，电压衰减的速度越快。
3. 相位差：在RC串联电路中，电流和电压之间存在一定的相位差。
相位差的大小取决于电阻和电容的数值。
当电阻和电容的数值适当匹配时，电流和电压的相位差为45度。
结论：通过本次实验，我们深入了解了RC串联电路的基本原理和特性。
我们通过实际测量数据，验证了理论计算结果。
实验结果表明，电阻和电容在RC串联电路中起着重要的作用，决定了电路的响应速度、电压衰减速度和相位差大小。
在今后的学习和实践中，我们可以进一步探究RC串联电路的应用，例如在滤波电路、时序电路等领域的应用。

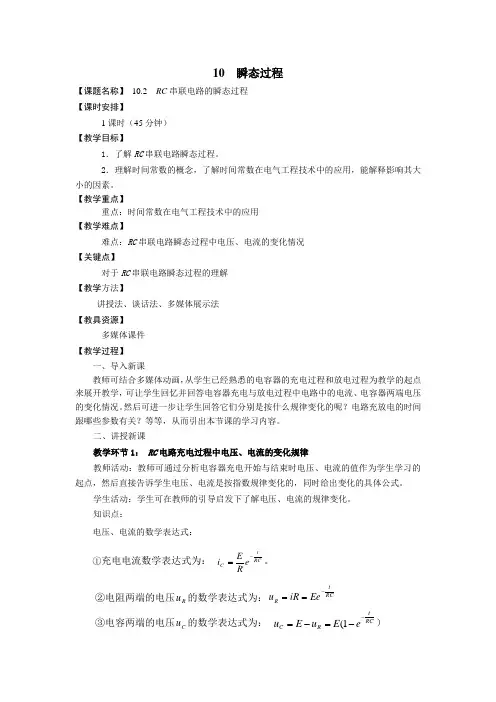

10 瞬态过程【课题名称】 10.2 RC 串联电路的瞬态过程【课时安排】1课时（45分钟）【教学目标】1．了解RC 串联电路瞬态过程。
2．理解时间常数的概念，了解时间常数在电气工程技术中的应用，能解释影响其大小的因素。
【教学重点】重点：时间常数在电气工程技术中的应用【教学难点】难点：RC 串联电路瞬态过程中电压、电流的变化情况【关键点】对于RC 串联电路瞬态过程的理解【教学方法】讲授法、谈话法、多媒体展示法【教具资源】多媒体课件【教学过程】一、导入新课教师可结合多媒体动画，从学生已经熟悉的电容器的充电过程和放电过程为教学的起点来展开教学，可让学生回忆并回答电容器充电与放电过程中电路中的电流、电容器两端电压的变化情况。
然后可进一步让学生回答它们分别是按什么规律变化的呢？电路充放电的时间跟哪些参数有关？等等，从而引出本节课的学习内容。
二、讲授新课教学环节1： RC 电路充电过程中电压、电流的变化规律教师活动：教师可通过分析电容器充电开始与结束时电压、电流的值作为学生学习的起点，然后直接告诉学生电压、电流是按指数规律变化的，同时给出变化的具体公式。
学生活动：学生可在教师的引导启发下了解电压、电流的规律变化。
知识点：电压、电流的数学表达式：①充电电流数学表达式为： RC tC e R E i -=。
②电阻两端的电压R u 的数学表达式为：RC tR Ee iR u -==③电容两端的电压C u 的数学表达式为： RC tR C e E u E u --=-=1(）即电流按指数规律上升，电阻两端电压也按指数规律上升，电容两端的电压按指数规律下降。
教学环节2：时间常数教师活动：教师可根据这些电压、电流的变化规律解释时间常数的含义。
学生活动：学生可在教师的引导下理解时间常数的含义，并进行一定的练习。
知识点：时间常数：时间常数以τ 表示，τ ＝RC 。
时间常数τ 反映电容器充电速率。
τ 越大，充电速度越慢，瞬态过程越长；τ 越小，充电速度越快，瞬态过程越短。

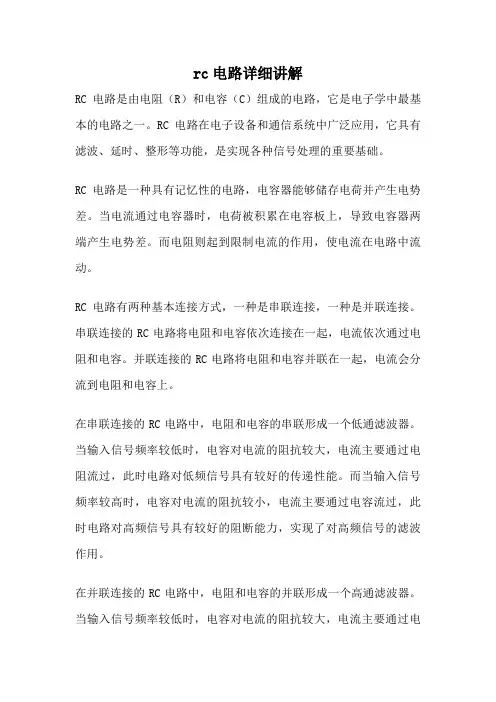

rc电路详细讲解RC电路是由电阻（R）和电容（C）组成的电路，它是电子学中最基本的电路之一。
RC电路在电子设备和通信系统中广泛应用，它具有滤波、延时、整形等功能，是实现各种信号处理的重要基础。
RC电路是一种具有记忆性的电路，电容器能够储存电荷并产生电势差。
当电流通过电容器时，电荷被积累在电容板上，导致电容器两端产生电势差。
而电阻则起到限制电流的作用，使电流在电路中流动。
RC电路有两种基本连接方式，一种是串联连接，一种是并联连接。
串联连接的RC电路将电阻和电容依次连接在一起，电流依次通过电阻和电容。
并联连接的RC电路将电阻和电容并联在一起，电流会分流到电阻和电容上。
在串联连接的RC电路中，电阻和电容的串联形成一个低通滤波器。
当输入信号频率较低时，电容对电流的阻抗较大，电流主要通过电阻流过，此时电路对低频信号具有较好的传递性能。
而当输入信号频率较高时，电容对电流的阻抗较小，电流主要通过电容流过，此时电路对高频信号具有较好的阻断能力，实现了对高频信号的滤波作用。
在并联连接的RC电路中，电阻和电容的并联形成一个高通滤波器。
当输入信号频率较低时，电容对电流的阻抗较大，电流主要通过电容流过，此时电路对低频信号具有较好的阻断能力。
而当输入信号频率较高时，电容对电流的阻抗较小，电流主要通过电阻流过，此时电路对高频信号具有较好的传递性能，实现了对低频信号的滤波作用。
除了滤波功能，RC电路还具有延时和整形的作用。
当输入信号为脉冲信号时，经过RC电路后，输出信号会出现延时现象。
这是因为电容器需要一定的时间来充放电，导致输出信号的延迟。
而通过调整电阻和电容的数值，可以实现对输出信号的延时时间进行控制。
在实际应用中，RC电路还常用于振荡器、积分器、微分器等电路中。
振荡器利用RC电路的充放电过程产生周期性的振荡信号。
积分器利用RC电路对输入信号进行积分运算，将输入信号的幅值变化转化为输出电压的线性变化。
微分器则实现了对输入信号的微分运算，将输入信号的斜率变化转化为输出电压的幅值变化。
