RC串联电路电压间的关系

RLC电路特性的研究RLCRLC电路特性的研究电容、电感元件在交流电流中的阻抗是随着电源频率的改变而变化的。

将正弦交流电压加到电阻、电容和电感组成的电路中时,各元件上的电压及相位会随着变化,这称作电路的稳态特性:将一个阶跃电压加到RLC 元件组成的电路中时,电路的状态会由一个平衡态转变到另一个平衡态,各元件上的电压会出现有规律的变化,这称为电路的暂态特性。

[实验目的]1、观测RC和 RL 串联电路的幅频特性和相频特性2、了解RLC 串联、并联电路的相频特性和幅频特性3、观察和研究RLC 电路的串联谐振和并联谐振现象4、观察RC和 RL 电路的暂态过程,理解时间常数τ的意义5、观察RLC 串联电路的暂态过程及其阻尼振荡规律6、了解和熟悉半波整流和桥式整流电路以及RC低通滤波电路的特性[实验仪器]1、FB318 型RLC 电路实验仪2、双踪示波器3、数字存储示波器选用[实验原理]一、RC串联电路的稳态特性1、 RC 串联电路的频率特性图1串联电路在图 1 所示电路中,电阻R 、电容C 的电压有以下关系式:UI12 2R +ωCU IRRIUCωC1ψ ?arctanωCR 图2RC串联电路的相频特性其中ω为交流电源的角频率,U 为交流电源的电压有效值,为电流和电源电压的相位差,它与角频率ω的关系见图 2 可见当ω增加时,I 和U 增加,而U 减小。

当ω很小时φR C→-π/2,ω很大时φ→0。

2、RC低通滤波电路如图 3所示,其中为U 输入电压,U 为输出电压,则有i 0U 1U 1 + j ωRCi它是一个复数,其模为:U12U1 + ωCRi1设ω ,则由上式可知:RCUω0 时, 1UiU 1ωω0时 0.707U2iUω→∞时UiU U U0 0 0可见随ω的变化而变化,并当有ω<ω时 ,变化较小,ω>ω时, 明0 0U U Ui i i显下降。

这就是低通滤波器的工作原理,它使较低频率的信号容易通过,而阻止较高频率的信号通过。

实训项目九 RC串联电路中电压、电流的测试与波形观察实训目的●学会使用万用表测量交流电压和电流。

●学会使用示波器观察两个同频率正弦交流电压波形的相位关系。

任务一认识并搭接电路1.电路组成RC串联电路如图7-3-12所示，电路由交流电、开关、电容和电阻串联组成。

2.元器件识别与检测3.本实训项目所需元器件并不多，实训前读者可对应表7-3-1逐一进行识别。

3．搭接电路按图7-3-12所示RC串联电路原理图在面包板上搭接好电路，RC串联电路实物图如图7-3-13所示（也可在电工实验、实训台上搭接）。

任务二万用表测电路总电压和各分电压1．加“lkHz、3V”交流信号操作步骤：①将“1kHz、3V”交流信号加到RC串联电路两端，电路正常工作。

②选择万用表的挡位与量程，拔到交流10 V挡。

③用万用表分别测电阻两端电压UR 、电容两端电压Uc和电路两端总电压U，并把测量结果填入表7-3-2中。

④用万用表的交流电流挡测电路中的电流，并把测量结果填入表7-3-2中。

2．加“1 kHz、5V”交流信号操作步骤：①将“1 kHz、5V"交流信号加到RC串联电路两端，电路正常工作。

②、③、④的操作步骤同上，并把测量结果填入表7-3-2中。

任务三用双踪示波器观察UR与u的波形操作步骤：①校正好示波器。

②在面包板上搭接好电路，加“1 kHz、3V"交流信号。

和电路两端③将示波器CH1、CH2通道的探头分别接电阻R两端电压UR的总电压u，如图7-3-14所示。

小提示：两个探头的接地端应接在同一电位端，即电阻R与电源相连的一端。

与u的波形图，并分别计算④在同一坐标中（如图、7-3-15所示）画出UR其幅值和周期。

与u的相位关系。

并说明电路中电流i与电压u的相位关系如⑤试分析UR何？任务四实训小结(1)将“RC串联电路中电压、电流的测试与波形观察”的操作方法与步骤、收获与体会及实训评价填入“实训小结表”（参考附录2所示）。

rc电路原理详解RC电路是一种常见的电子电路，其原理涉及到电阻（R）和电容（C）的相互作用。

在RC电路中，电阻和电容连接在一起，形成一个串联电路。

当交流电信号通过RC电路时，电阻和电容之间会产生一种特定的电压响应。

本文将对RC电路的原理进行详细解释，以帮助读者更好地理解这种电路的工作原理。

首先，让我们来看看RC电路中的电阻。

电阻是一种阻碍电流流动的元件，通常用欧姆（Ω）来表示。

在RC电路中，电阻起着限制电流的作用。

当电流通过电路时，电阻会消耗一定的能量，同时还会产生热量。

这种能量损耗叫做电阻功率损耗，通常以瓦特（W）来表示。

电阻的阻值越大，电流通过时消耗的能量就越多。

因此，在RC电路中，电阻扮演着控制电流大小的重要角色。

接下来，我们来看看RC电路中的电容。

电容是一种存储电荷的元件，通常以法拉（F）来表示。

在RC电路中，电容主要承担存储电荷的作用。

当电容器两端施加电压时，电容器内部就会存储一定量的电荷。

电容的存储能力取决于其电容值，电容值越大，电容器存储的电荷就越多。

在RC电路中，电容可以帮助储存电荷，并在需要时释放电荷，从而影响电路的整体性能。

在RC电路中，电阻和电容经常连接在一起，形成串联电路。

当交流电信号通过RC电路时，电阻和电容之间会产生一种特定的电压响应。

这种响应主要取决于电路中的电阻值和电容值。

当电流通过电路时，电容会存储电荷，在经过一段时间后释放电荷。

这种存储和释放电荷的过程会导致电路中产生一个相位差，即电压和电流之间存在一定的相位差。

这种相位差可以用来描述RC电路的频率响应特性。

另外，RC电路还可以用来实现信号的滤波和延迟功能。

在信号处理中，RC电路可以被用来滤除特定频率的噪声信号，从而改善信号的质量。

通过调节电阻和电容的数值，可以实现对不同频率信号的滤波效果。

此外，RC 电路还可以被用来实现信号的延迟功能。

当信号经过RC电路时，由于电容的存储和释放过程，信号的传输速度会受到影响，从而导致信号出现一定的延迟。

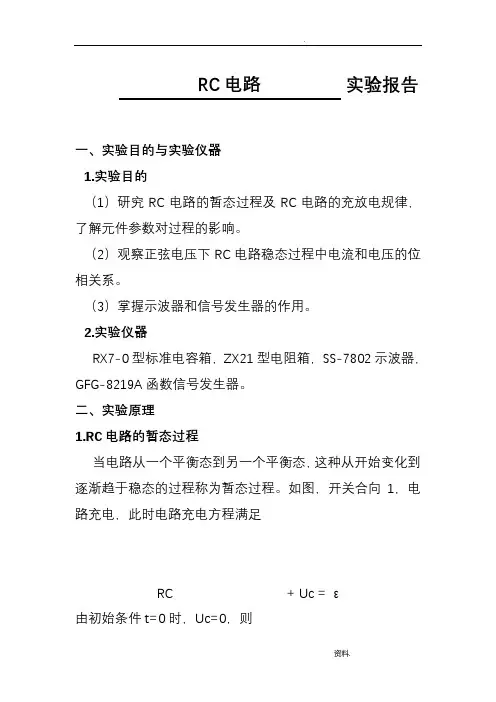

RC电路实验报告一、实验目的与实验仪器1.实验目的（1）研究RC电路的暂态过程及RC电路的充放电规律，了解元件参数对过程的影响。

（2）观察正弦电压下RC电路稳态过程中电流和电压的位相关系。

（3）掌握示波器和信号发生器的作用。

2.实验仪器RX7-0型标准电容箱，ZX21型电阻箱，SS-7802示波器，GFG-8219A函数信号发生器。

二、实验原理1.RC电路的暂态过程当电路从一个平衡态到另一个平衡态，这种从开始变化到逐渐趋于稳态的过程称为暂态过程。

如图，开关合向1，电路充电，此时电路充电方程满足RC+ Uc = ε由初始条件t=0时，Uc=0，则Uc(t)=ε(1-e-t/RC)，i(t)=e-t/RC；开关合向2，电路放电，此时电路放电过程满足RC+ Uc = 0由初始条件t=0时，Uc=ε，则Uc(t)=εe-t/RC，i(t)=e-t/RC由上述充放电方程可知：①充放电的快慢由电路时间常数τ=RC的大小表示，τ越大，充放电过程越慢；②由充放电暂态曲线可知，在实验过程中对于RC电路充放电过程，通常认为t≥5τ时，充放电过程结束；电路充（放）电至电压的一半时，所需时间称为半衰期T1/2，可由此测定时间常数τ。

2.时间常数τ对元件端电压Uc、U R波形的影响实际测量中，常利用示波器动态连续观察RC电路的充放电过程，电源电压开关采用周期为T、幅值为U0的方脉冲信号代替。

同时可知：（1）当矩形方脉冲信号的门宽T k与时间常数τ值数量级相同时，电容器充电所能达到的最高电压U cmax不受电源电压影响，放电最低值U cmin也并不是0. 而且U cmax、U cmin的值同理论分析值偏差的大小与矩形波周期T相对于时间常数τ取值相关，当T k>>τ时，这一偏差可被忽略。

（2）电阻元件R及电容元件C的端电压U R、U C的波形随RC乘积相对于方脉冲周期T（门宽T k）取值的不同而有所不同。

①当τ = RC << T k时，u出(t) ≈RC，满足输出信号U R(t)与输入信号电压u入的微商近似成正比，此时称为微分电路；②当τ= RC >> T k时，u出(t) ≈，满足输出信号电压U c(t)与输入信号电压u入对t积分近似成正比，此时称为积分电路。

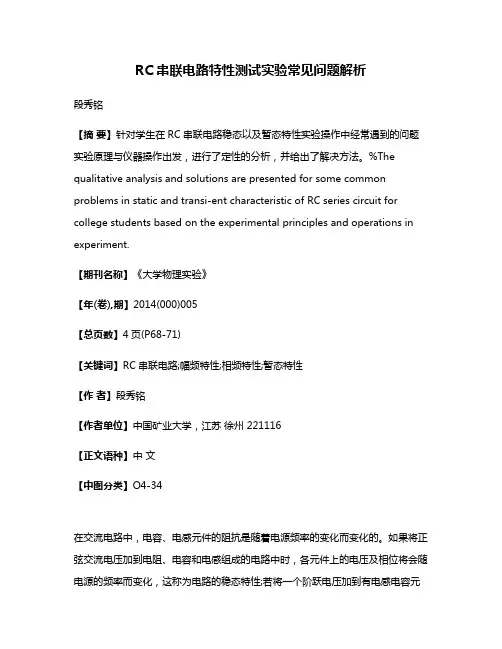

RC串联电路特性测试实验常见问题解析段秀铭【摘要】针对学生在RC串联电路稳态以及暂态特性实验操作中经常遇到的问题实验原理与仪器操作出发，进行了定性的分析，并给出了解决方法。

%The qualitative analysis and solutions are presented for some common problems in static and transi-ent characteristic of RC series circuit for college students based on the experimental principles and operations in experiment.【期刊名称】《大学物理实验》【年(卷),期】2014(000)005【总页数】4页(P68-71)【关键词】RC串联电路;幅频特性;相频特性;暂态特性【作者】段秀铭【作者单位】中国矿业大学，江苏徐州 221116【正文语种】中文【中图分类】O4-34在交流电路中，电容、电感元件的阻抗是随着电源频率的变化而变化的。

如果将正弦交流电压加到电阻、电容和电感组成的电路中时，各元件上的电压及相位将会随电源的频率而变化，这称为电路的稳态特性;若将一个阶跃电压加到有电感电容元件组成的电路中时，电路的状态会由一个平衡态转变到另一个平衡态，而各元件上的电压也会出现有规律的变化，这称为电路的暂态特性。

RC串联电路特性测试实验分两个方面，即稳态特性测试和暂态特性测试。

将对该实验做基本介绍，针对学生操作过程中经常遇到的问题进行分析并给予解决。

1 实验仪器(1)FB318型RLC电路实验仪(2)ss7802双踪示波器2 实验原理2.1 RC串联电路的稳态特性在图1所示电路中，电阻R、电容C的电压有以下关系式:其中:ω为交流电源的角频率，UI为交流信号源的电压的有效值，φ电流i和信号源电压Ui的相位差。

由以上表达式可见，当ω增加时，I和UR增加，而UC减小。

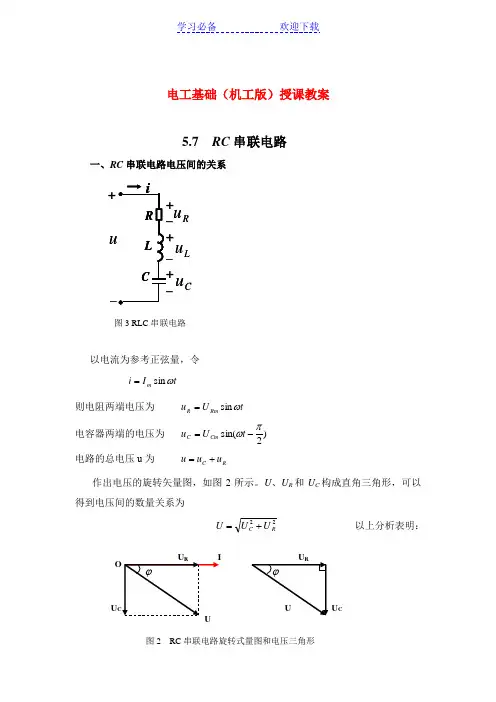

电工基础（机工版）授课教案5.7 RC 串联电路一、RC 串联电路电压间的关系以电流为参考正弦量，令t I i m ωsin =则电阻两端电压为 t U u Rm R ωsin =电容器两端的电压为 )2sin(πω-=t U u Cm C电路的总电压u 为 R C u u u +=作出电压的旋转矢量图，如图2所示。

U 、U R 和U C 构成直角三角形，可以得到电压间的数量关系为22R C U U U +=以上分析表明：UU C图2 RC 串联电路旋转式量图和电压三角形+_Ru L u Cu 图3 RLC 串联电路总电压u 滞后于电流iRCU U arctan=ϕ 二、RC 串联电路的阻抗对（式5-33）进行处理，得ZU XR U I C=+=22式中 U ——电路总电压的有效值，单位是伏[特]，符号为V ； I ——电路中电流的有效值，单位是安[培]，符号为A ；|Z |——电路的阻抗，单位是欧[姆]，符号为Ω。

其中22C X R Z +=（式5-36）|Z |是电阻、电容串联电路的阻抗，它表示电阻和电容串联电路对交流电呈现阻碍作用。

阻抗的大小决定于电路参数（R 、C ）和电源频率。

阻抗三角形与电压三角形是相似三角形，阻抗角ϕ，也就是电压与电流的相位差的大小为RX Carctan=ϕ ϕ的大小只与电路参数R 、C 和电源频率有关，与电压、电流大小无关。

三、RC 串联电路的功率将电压三角形三边同时乘以I ，就可以得到功率三角形，如图4所示。

X CU C图3 RC 串联电路阻抗三角形Q CU C图4 RC 串联电路功率三角形在电阻和电容串联的电路中，既有耗能元件电阻，又有储能元件电容。

因此，电源所提供的功率一部分为有功功率，一部分为无功功率。

且，ϕϕsin cosS Q S P C == 视在功率S 与有功功率P 、无功功率Q 的关系遵从下式，22CQ P S +=电压与电流间的相位差ϕ是S 和P 之间的夹角，即PQCarctan=ϕ III.例题讲解，巩固练习IV .小结ϕ为阻抗角，其大小为：PQR X U U C C R C ===arctan arctanϕ。

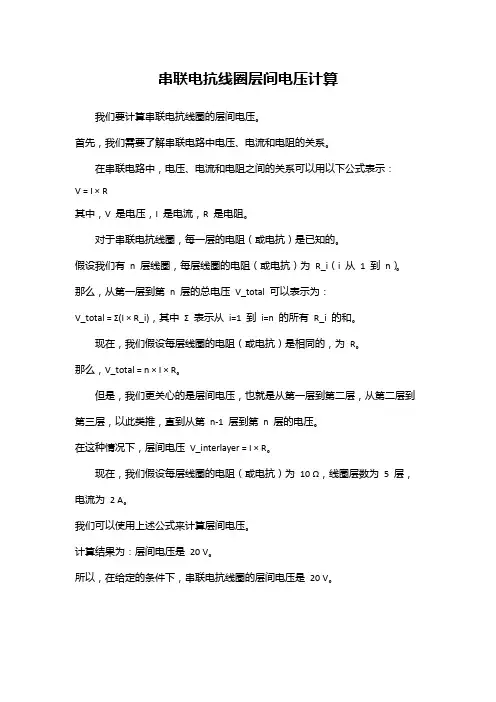

串联电抗线圈层间电压计算
我们要计算串联电抗线圈的层间电压。

首先，我们需要了解串联电路中电压、电流和电阻的关系。

在串联电路中，电压、电流和电阻之间的关系可以用以下公式表示：
V = I × R
其中，V 是电压，I 是电流，R 是电阻。

对于串联电抗线圈，每一层的电阻（或电抗）是已知的。

假设我们有n 层线圈，每层线圈的电阻（或电抗）为R_i（i 从1 到n）。

那么，从第一层到第n 层的总电压V_total 可以表示为：
V_total = Σ(I × R_i)，其中Σ 表示从i=1 到i=n 的所有R_i 的和。

现在，我们假设每层线圈的电阻（或电抗）是相同的，为R。

那么，V_total = n × I × R。

但是，我们更关心的是层间电压，也就是从第一层到第二层，从第二层到第三层，以此类推，直到从第n-1 层到第n 层的电压。

在这种情况下，层间电压V_interlayer = I × R。

现在，我们假设每层线圈的电阻（或电抗）为10 Ω，线圈层数为5 层，电流为2 A。

我们可以使用上述公式来计算层间电压。

计算结果为：层间电压是20 V。

所以，在给定的条件下，串联电抗线圈的层间电压是20 V。

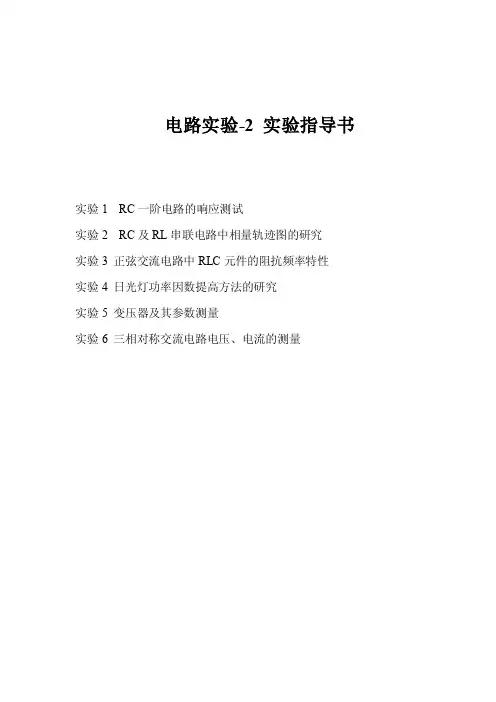

电路实验-2 实验指导书实验1 RC一阶电路的响应测试实验2 RC及RL串联电路中相量轨迹图的研究实验3 正弦交流电路中RLC元件的阻抗频率特性实验4 日光灯功率因数提高方法的研究实验5 变压器及其参数测量实验6 三相对称交流电路电压、电流的测量实验1 RC 一阶电路的响应测试［实验目的］1、测定RC 一阶电路的零状态响应和零输入响应，并从响应曲线中求出RC 电路时间常数τ。

2、熟悉用一般电工仪表进行上述实验测试的方法。

［实验原理］图1所示电路的零状态响应为τtS e R U i -= )1(τtS c e U u --=式中，τ=RC 是电路的时间常数。

图2所示电路的零输入响应为τtS e R U i -= τtS c e U u -=在电路参数，初始条件和激励都已知的情况下，上述响应得函数式可直接写出。

如果用实验方法来测定电路的响应，可以用示波器等记录仪器记录响应曲线。

但如果电路时间常数τ足够大（如10秒以上），则可用一般电工仪表逐点测出电路在换路后给定时刻的电流或电压值，然后画出i(t)及u c (t)的响应曲线。

根据实验所得响应曲线，确定时间常数τ的方法如下：1、在图3中曲线任取两点（t 1，i 1）和（t 2，i 2），由于这两点都满足关系式：τtS eR U i -=所以可得时间常数：)/(2112i i l t t n -=τ2、在曲线上任取一点D ，作切线DF 及垂线DE ，则次切距为ττα==-==)1()/(i idt di i tg DE EF3、根据时间常数的定义也可由曲线求τ。

对应于曲线上i 减小到初值I 0=U S /R 的36.8%时的时间即为τ。

t 为不同τ时i 为I 0的倍数如下表：［实验内容］1、测定RC 一阶电路零状态响应，接线如图4所示：图中C 为4700μf/50V 大容量电解电容器，实际电容量由实验测定τ后求出C=τ/R ，因电解电容器的容量误差允许为-50%至+100%，且随时间变化较大，以当时实测为准。

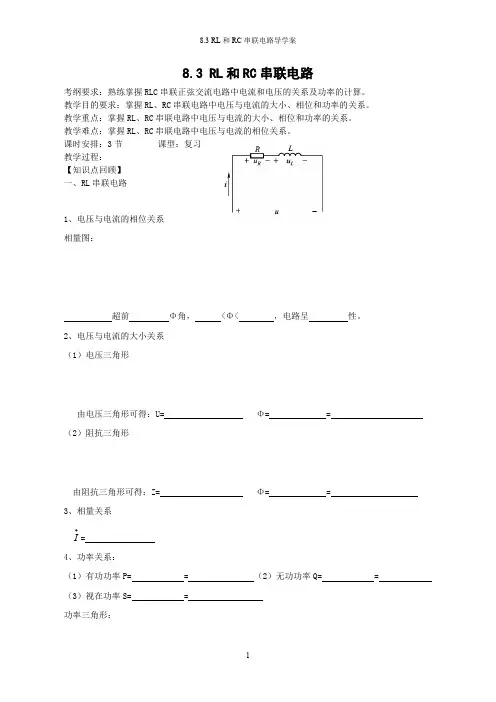

8.3 RL 和RC 串联电路考纲要求：熟练掌握RLC 串联正弦交流电路中电流和电压的关系及功率的计算。

教学目的要求：掌握RL 、RC 串联电路中电压与电流的大小、相位和功率的关系。

教学重点：掌握RL 、RC 串联电路中电压与电流的大小、相位和功率的关系。

教学难点：掌握RL 、RC 串联电路中电压与电流的相位关系。

课时安排：3节 课型：复习教学过程：【知识点回顾】一、RL 串联电路1、电压与电流的相位关系相量图：超前 Φ角， <Φ< ，电路呈 性。

2、电压与电流的大小关系（1）电压三角形由电压三角形可得：U= Φ= =（2）阻抗三角形由阻抗三角形可得：Z= Φ= =3、相量关系=I 4、功率关系：（1）有功功率P= = （2）无功功率Q= =（3）视在功率S= =功率三角形：5、功率因数 cos Φ= = =二、RC 串联电路1、电压与电流的相位关系相量图：超前 Φ角， <Φ< ，电路呈 性。

2、电压与电流的大小关系（1）电压三角形由电压三角形可得：U= Φ= =（2）阻抗三角形由阻抗三角形可得：Z= Φ= =3、相量关系=I 4、功率关系：（1）有功功率P= = （2）无功功率Q= =（3）视在功率S= =功率三角形：5、功率因数 cos Φ= = =6、应用（1）超前网络 （2）滞后网络【课前练习】一、判断题1、R-L 串联电路分析相位关系时，I 与U R 相位相同，I 比U L 相位滞后90 O ，故不能直接相加。

( )2、一个实际的电感线圈可以看成是一个RL 的串联电路。

( )3、RL 串联电路中的电压在相位上超前电流90O 。

( )二、选择题1、RL 串联电路中，电阻、电感的电压均为100 V ，则总电压为 ( )A. 200VB.141.4 VC.100VD.150 V2、在RL 串联电路中正确的表达式是 ( ) A. I= B ．i= C.I= D.i=u ／|Z|L X R U +22L X R u +22LX R U +3、在日光灯等效电路如图所示，由交流电源供电，如果交流电的频率增大时，则镇流器（线圈）的 ( )A.电感增大 B ．电感减小 C ．感抗增大 D ．感抗减小4、两纯电容串联，Xc1 =4Ω，Xc2 =3Ω．下列结论正确的是( )A ．总电容为7FB ．总容抗为7ΩC ．总容抗为5ΩD ．总容抗随交流电频率增大而增大三、填空题1、如图所示，已知u=28.28sin(ωt+45 O )V ，R=4Ω，XL=3Ω，则各电流表，电压表的读数为：A 的读数为： V1的读数为：V2的读数为： V 的读数为：2、当交流电源的频率增加时，R-C 串联电路上端电压和电流的相位差将 。

在RC串联电路中，电容大小与电流超前电压的关系是一个重要的物理学概念。

通过对这一关系的深入探讨，我们可以更好地理解电路中的电容作用以及电流和电压之间的相位差。

1. 电容的作用在RC串联电路中，电容是一个重要的元件，它能够存储电荷并在电压发生变化时释放电荷。

当电压在电路中发生变化时，电容会对电流产生影响，从而导致电流与电压之间存在相位差。

2. 电流超前电压的现象在RC串联电路中，电流会超前于电压变化。

这是由于电容的特性决定的，在电压发生变化时，电容会吸收或释放电荷，导致电流的变化。

电流会在电压发生变化之前就开始有所反应，这就是电流超前电压的现象。

3. 电容大小与电流超前电压的关系当电容大小增加时，电流与电压之间的相位差会增大。

这是由于大的电容能够存储更多的电荷，在电压发生变化时，大电容的电荷变化会导致更大的电流变化，从而使电流与电压的相位差增大。

4. 个人观点与理解对于RC串联电路中电容大小与电流超前电压的关系，我个人认为，了解这一关系可以帮助我们更好地设计电路并分析电路性能。

通过调整电容大小，我们可以控制电流与电压之间的相位差，从而达到特定的电路性能要求。

这对于工程师来说是非常重要的，因为电路的性能直接影响到设备的稳定性和可靠性。

总结回顾：通过对RC串联电路中电容大小与电流超前电压的关系的探讨，我们了解到电容在电路中的重要作用，以及电流与电压之间的相位差如何受电容大小影响。

通过调整电容大小，我们可以控制电路性能，从而满足特定的工程需求。

在本文中，我们深入探讨了RC串联电路中电容大小与电流超前电压的关系，并共享了个人观点和理解。

希望这些内容能够帮助您更好地理解这一重要物理学概念。

通过本文的阅读，相信您对RC串联电路中电容大小与电流超前电压的关系有了更全面、深刻和灵活的理解。

在写作过程中，我将按照非Markdown格式的普通文本，遵循知识文章的格式，以序号标注内容，并多次提及您指定的主题文字。

文章总字数将超过3000字，但不包括字数统计。

rc串联电路计算公式
RC电路是由电阻器和电容器串联起来的电路，是电子电路中最基本的电路之一。

RC串联电路计算公式涉及到电容的容值以及电阻的阻值，可以用来计算电路中电流、电压、电荷等基本参数。

具体公式如下：
1. 电容器的充电过程公式：
Q=CU
其中，Q表示充电过程中储存的电荷量，C表示电容器的容值，U 表示充电电压。

2. 电容器的放电过程公式：
U=U0*e^{-t/RC}
其中，U0表示初始电压，t表示时间，R表示电阻的阻值，C表示电容器的容值。

3. 电流公式：
I=U/R
其中，U表示电压，R表示电阻的阻值。

4. 电阻器的功率公式：
P=UI
其中，U表示电压，I表示电流。

以上是RC串联电路计算公式的基本内容，通过这些公式可以计算出电路中各种参数的值，并且可以帮助工程师们设计出更加稳定、可靠的电子电路。

两个rc电路串联的传递函数串联两个RC电路的传递函数是指将两个RC电路连接在一起后，整体的输入输出关系。

在这篇文章中，我们将详细介绍串联两个RC电路的传递函数以及其特性。

让我们回顾一下RC电路的基本原理。

一个RC电路由一个电阻（R）和一个电容（C）组成。

当电压作为输入信号施加到电路上时，电阻和电容会对输入信号进行处理，并产生输出信号。

这个输出信号的传递函数描述了输入信号和输出信号之间的关系。

当两个RC电路串联在一起时，它们的传递函数可以通过将两个电路的传递函数相乘得到。

假设第一个RC电路的传递函数为H1(s)，第二个RC电路的传递函数为H2(s)，则整个串联RC电路的传递函数为H(s) = H1(s) * H2(s)。

串联两个RC电路的传递函数具有以下特点：1. 频率响应特性：传递函数可以描述电路对不同频率的输入信号的响应情况。

在串联两个RC电路的传递函数中，频率响应的特性取决于两个RC电路的传递函数的乘积。

如果其中一个RC电路具有低通滤波器的特性，而另一个RC电路具有高通滤波器的特性，那么整个串联电路将具有带通滤波器的特性。

2. 相位延迟：传递函数中的相位延迟描述了输入信号和输出信号之间的时间差。

在串联两个RC电路的传递函数中，相位延迟的特性取决于两个RC电路的传递函数的乘积。

相位延迟会影响信号的相位，尤其在高频信号的情况下更为明显。

3. 幅频特性：传递函数中的幅频特性描述了输入信号和输出信号之间的幅度比例关系。

在串联两个RC电路的传递函数中，幅频特性的特点取决于两个RC电路的传递函数的乘积。

幅频特性会影响信号的幅度，尤其在不同频率下幅度的衰减和增益。

4. 零点和极点：传递函数中的零点和极点描述了传递函数的特性和稳定性。

在串联两个RC电路的传递函数中，零点和极点的位置取决于两个RC电路的传递函数的乘积。

零点和极点的位置会影响信号的稳定性和衰减情况。

通过研究串联两个RC电路的传递函数，我们可以更好地理解电路的输入输出关系，并根据需要调整电路参数来实现所需的信号处理功能。

RC电路的电压计算
一般最常见在电源使能中使用RC延时电路，时序要求一般有明确的上电时间差，这个过程中需根据不同电源启动要求设置启动时间。

DC/DC电源启动由使能电压来启动，电源启动的延时参数根据R2120，C2155计算，查阅IC输出手册，使能电压达到1.5V时电压启动。

Us为RC之间电压，u为电容充电电压。

根据实际电路中参数，R 为20K，C为0.1uF，电容电压u为1.5V，计算延时t，构建仿真模型，仿真数据t=0.736mS。

一阶电路零状态响应电路：零状态响应指电路在零初始状态下(动态元件初始储能为零)由外施加激励引起的响应。

RC串联电路，开关S未闭合前电路处于零初始状态，开关S闭合，电路中电压源接入Us。

根据KVL定律，有电容电压Uc以指数形式趋近于它的最终恒定电压值Us，达到该值后，电压和电流不再变化，电容相当于开路，电流为零，此时电路达到稳定状态。
