RC串联电路的作用

大学物理RC串联电路
RC串联电路是由一个电阻和一个电容器串连而成的电路。

电路中电阻和电容器分别为R和C，带有电压V。

当电路开关闭合时，电容器开始充电；当电路开关打开时，电容器开始放电。

RC串联电路的特点是电流能够在电路中流动，而电荷则不会在电路中一直流动。

在RC串联电路中，电流I和电压V之间的关系取决于电容器的电荷Q和电容C之间的关系。

电容器通常会储存电荷，而这些储存的电荷必须通过电路中的电阻流动，这才能让电容器充电或放电。

电流大小可以使用欧姆定律计算得出，让电阻值R与电容值C之间的积等于时间常数RC：
I = V/R (1 - e^(-t/RC))
其中I表示电流大小，V表示电压大小，R表示电阻值，C为电容值，t表示时间，e 是自然对数的底。

这个方程式也称作RC串联电路的充电方程式，它可以用来计算电路中电流与时间的关系。

当电路开关闭合时，电容器开始充电，电流的大小将逐渐逼近最大值I = V/R。

在RC 串联电路中，电荷是通过电路中电阻流动的，此时电荷Q随着时间的推移逐渐增加，同时电流I的大小也在变化。

当电荷达到电容器所能储存的最大值时，电容器将不再充电，电路中电流也将达到最大值。

此时电容器已经充满，不再接受电荷。

当电路开关打开时，电容器开始放电，电荷Q随着时间的推移逐渐减少，同时电流I 的大小也会逐渐减小。

这个放电的过程可以通过以下方程式来计算：
总之，在RC串联电路中，电容器和电阻器的相互作用使电路可以进行充电和放电的过程。

电容储存电荷，而电阻则可以限制电流的大小。

这些特性使得RC串联电路可以应用于压力监测、信号转换和滤波器等领域。

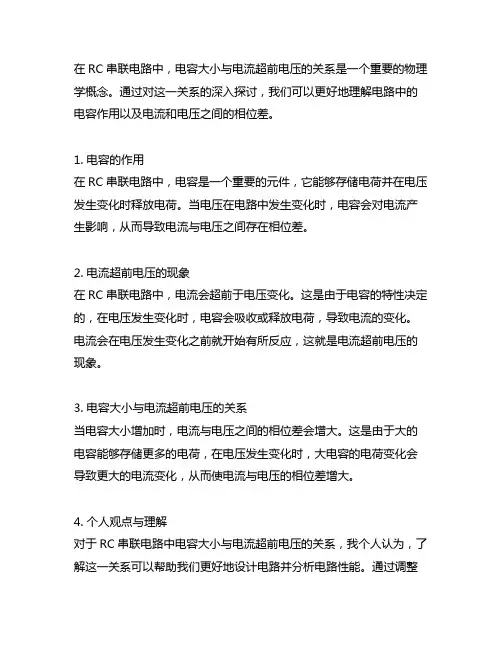

在RC串联电路中，电容大小与电流超前电压的关系是一个重要的物理学概念。

通过对这一关系的深入探讨，我们可以更好地理解电路中的电容作用以及电流和电压之间的相位差。

1. 电容的作用在RC串联电路中，电容是一个重要的元件，它能够存储电荷并在电压发生变化时释放电荷。

当电压在电路中发生变化时，电容会对电流产生影响，从而导致电流与电压之间存在相位差。

2. 电流超前电压的现象在RC串联电路中，电流会超前于电压变化。

这是由于电容的特性决定的，在电压发生变化时，电容会吸收或释放电荷，导致电流的变化。

电流会在电压发生变化之前就开始有所反应，这就是电流超前电压的现象。

3. 电容大小与电流超前电压的关系当电容大小增加时，电流与电压之间的相位差会增大。

这是由于大的电容能够存储更多的电荷，在电压发生变化时，大电容的电荷变化会导致更大的电流变化，从而使电流与电压的相位差增大。

4. 个人观点与理解对于RC串联电路中电容大小与电流超前电压的关系，我个人认为，了解这一关系可以帮助我们更好地设计电路并分析电路性能。

通过调整电容大小，我们可以控制电流与电压之间的相位差，从而达到特定的电路性能要求。

这对于工程师来说是非常重要的，因为电路的性能直接影响到设备的稳定性和可靠性。

总结回顾：通过对RC串联电路中电容大小与电流超前电压的关系的探讨，我们了解到电容在电路中的重要作用，以及电流与电压之间的相位差如何受电容大小影响。

通过调整电容大小，我们可以控制电路性能，从而满足特定的工程需求。

在本文中，我们深入探讨了RC串联电路中电容大小与电流超前电压的关系，并共享了个人观点和理解。

希望这些内容能够帮助您更好地理解这一重要物理学概念。

通过本文的阅读，相信您对RC串联电路中电容大小与电流超前电压的关系有了更全面、深刻和灵活的理解。

在写作过程中，我将按照非Markdown格式的普通文本，遵循知识文章的格式，以序号标注内容，并多次提及您指定的主题文字。

文章总字数将超过3000字，但不包括字数统计。

RC电路是电阻器电容器电路(RC电路)或者RC过滤器，RC网络是电路a和电容器驾驶的组成由电阻器电压或当前来源.一次RC电路由一个电阻器和一台电容器组成，是RC电路的简单例子。

RC电路在模拟电路、脉冲数字电路中得到广泛的应用。

RC电路的分类（1）RC 串联电路电路的特点：由于有电容存在不能流过直流电流，电阻和电容都对电流存在阻碍作用，其总阻抗由电阻和容抗确定，总阻抗随频率变化而变化。

RC 串联有一个转折频率：f0=1/2πR1C1当输入信号频率大于f0 时，整个RC 串联电路总的阻抗基本不变了，其大小等于R1。

（2）RC 并联电路RC 并联电路既可通过直流又可通过交流信号。

它和RC 串联电路有着同样的转折频率：f0=1/2πR1C1。

当输入信号频率小于f0时，信号相对电路为直流，电路的总阻抗等于R1;当输入信号频率大于f0 时C1 的容抗相对很小，总阻抗为电阻阻值并上电容容抗。

当频率高到一定程度后总阻抗为0。

（3）RC 串并联电路RC 串并联电路存在两个转折频率f01 和f02:f01=1/2πR2C1, f02=1/2πC1*[R1*R2/(R1+R2)]当信号频率低于f01 时，C1 相当于开路，该电路总阻抗为R1+R2。

当信号频率高于f02 时，C1 相当于短路，此时电路总阻抗为R1。

当信号频率高于f01 低于f02 时，该电路总阻抗在R1+R2 到R1之间变化。

RC电路的典型应用1.RC 微分电路如图 1 所示，电阻R 和电容C 串联后接入输入信号VI，由电阻R 输出信号VO，当RC 数值与输入方波宽度tW之间满足：RC<<tW，这种电路就称为微分电路。

在R 两端（输出端）得到正、负相间的尖脉冲，而且是发生在方波的上升沿和下降沿，如图 2 所示。

在t=t1时，VI由0→Vm，因电容上电压不能突变（来不及充电，相当于短路，VC＝0），输入电压VI全降在电阻R 上，即VO＝VR＝VI＝Vm。

rc串联低通滤波电路工作原理低通滤波电路是一种常见的电路结构，用于滤除输入信号中的高频成分，只允许低频成分通过。

在实际应用中，低通滤波器广泛用于音频设备、通信系统、控制系统等领域，起到了滤波、去噪和信号提取的作用。

本文将介绍一种常见的RC串联低通滤波电路的工作原理。

1. RC串联低通滤波电路的基本结构RC串联低通滤波电路由一个电阻（R）和一个电容（C）串联构成，如图1所示。

输入信号通过电阻的电压分压作用，然后被电容滤波，最终输出滤波后的低通信号。

图1. RC串联低通滤波电路示意图2. RC串联低通滤波电路的频率响应RC串联低通滤波器的频率响应可以通过传递函数来描述。

传递函数H(f)定义为输出信号与输入信号的幅频特性之比，即：H(f) = Vo/Vi其中，Vo为输出信号的幅度，Vi为输入信号的幅度，f为信号频率。

对于RC串联低通滤波电路，其传递函数H(f)可以表达为：H(f) = 1 / (1 + j2πfRC)其中，j为虚数单位，f为信号频率，R为电阻的阻值，C为电容的电容量。

从传递函数可以看出，当频率f很小时，传递函数H(f)接近1，即输出信号与输入信号幅度基本一致；而当频率f很大时，传递函数H(f)接近0，即输出信号幅度趋近于0。

因此，RC串联低通滤波电路能够滤除高频信号，只允许低频信号通过。

3. RC串联低通滤波电路的工作原理RC串联低通滤波电路的工作原理可以从电压分压和电容充放电两个方面来解释。

（1）电压分压作用当输入信号通过电阻R时，会在电阻上产生电压降，即Vi = I × R。

其中，Vi为输入信号的电压，I为电流。

根据欧姆定律可知，电压与电阻和电流成正比，且电流等于电压除以电阻。

（2）电容充放电作用当输入信号通过电容C时，电容会对信号产生滤波作用。

在信号频率为0时，电容会充分充电，并阻止电压的变化。

而在信号频率很高时，电容会频繁充放电，导致电压无法稳定，从而滤除高频成分。

因此，RC串联低通滤波电路的工作原理可以简单概括为电压分压和电容滤波。

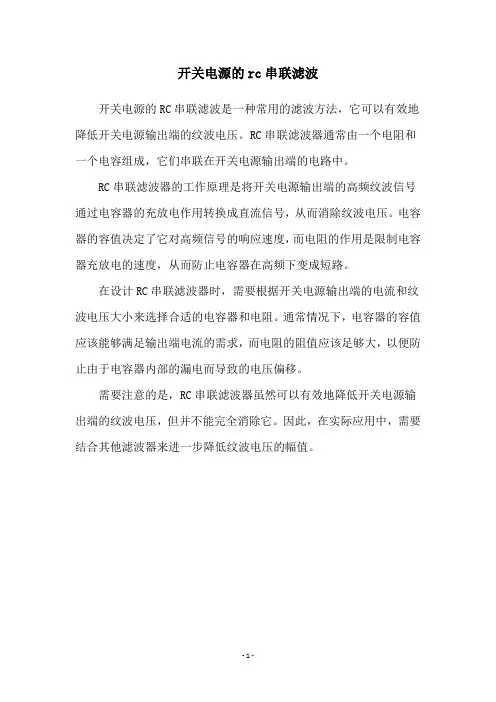

开关电源的rc串联滤波
开关电源的RC串联滤波是一种常用的滤波方法，它可以有效地降低开关电源输出端的纹波电压。

RC串联滤波器通常由一个电阻和一个电容组成，它们串联在开关电源输出端的电路中。

RC串联滤波器的工作原理是将开关电源输出端的高频纹波信号通过电容器的充放电作用转换成直流信号，从而消除纹波电压。

电容器的容值决定了它对高频信号的响应速度，而电阻的作用是限制电容器充放电的速度，从而防止电容器在高频下变成短路。

在设计RC串联滤波器时，需要根据开关电源输出端的电流和纹波电压大小来选择合适的电容器和电阻。

通常情况下，电容器的容值应该能够满足输出端电流的需求，而电阻的阻值应该足够大，以便防止由于电容器内部的漏电而导致的电压偏移。

需要注意的是，RC串联滤波器虽然可以有效地降低开关电源输出端的纹波电压，但并不能完全消除它。

因此，在实际应用中，需要结合其他滤波器来进一步降低纹波电压的幅值。

- 1 -。

RC电路（一）RC串联、并联电路详解由电阻R和电容C组成的电路称为阻容电路，简称RC电路，这是电子电路中十分常见的一种电路，RC电路的种类和变化很多，需要认真学习，深入掌握。

RC串联电路下图所示是RC串联电路，RC串联电路由一个电阻R1和一个电容C1串联而成。

在串联电路中，电容C1在电阻R1后面或前面是一样的，因为串联电路中流过各元器件的电流相同。

RC串联电路电流特性1）电流特性由于电容的存在，电路中是不能流过直流电流的，可以流过交流电流，所以这一电路常用于交流电路中。

2）综合特性这一串联电路具有纯电阻串联和纯电容串联电路综合起来的特性。

在交流电流通过这一电路时，电阻和电容对电流都存在着阻碍作用，其总的阻抗是电阻和容抗之和。

电阻对交流电的阻值不变，既不受交流电的频率和幅值影响，但是电容的容抗随交流电的频率而变化，所以RC串联电路总的阻抗是随频率而变化的。

2、RC串联电路阻抗特性下图所示是RC串联电路的阻抗特性曲线。

图中x轴为频率，y轴为电路阻抗。

从曲线中可以看出，曲线在f0处改变，这一频率称为转折频率，这种RC串联电路只有一个转折频率。

在进行RC串联电路的阻抗分析时，要将输入信号频率分为两种情况。

输入信号频率f大于转折频率f0.下图是输入信号频率高于转折频率时的示意图，当输入信号频率大于转折频率时，整个RC串联电路总的阻抗不变了，其大小等于R1，这是因为当输入信号频率高到一定程度后，电容C1的容抗几乎为零，可以忽略不计，而电阻R1的阻值是不随频率变化而变化的，所以此时无论频率是否变化，总的阻抗等于R1并保持不变。

输入信号频率小于转折频率下图是输入信号频率小于转折频率时的示意图。

由于输入频率变低，电容C1容抗变大，大到与电阻R1的值相比不能忽略的地步，所以此时要考虑C1容抗。

当输入信号频率低到一定程度时，C1的容抗在整个RC串联电路中起决定性作用。

从曲线可以看出，随着频率降低，C1容抗越来越大，所以该电路总的阻抗是R1的阻值和C1的容抗之和，在频率为零时，因为电容C1对直流电流呈现开路状态，所以该电路的阻抗为无穷大。

rc电路作用RC电路是由一个电阻和一个电容器串联或并联而组成的电路。

RC电路在电子工程中扮演着重要的角色，常被用于信号处理、滤波、稳压和时序电路等方面，具有广泛的应用。

首先，RC电路在信号处理中起到了重要作用。

在传输信号过程中，RC电路可以用来改变信号的幅度和频率。

当一个信号经过一个RC电路时，电阻会限制电流的流动，从而改变信号的幅度。

而电容器则可以储存电荷，对信号的频率起到过滤的作用。

通过调节电阻和电容器的数值，可以对信号进行放大、衰减、延迟等处理。

其次，RC电路在滤波中应用广泛。

滤波是指通过RC电路来挑选或屏蔽特定频率的信号。

根据RC电路的特性，可以设计低通滤波器、高通滤波器、带通滤波器和带阻滤波器等不同类型的滤波器。

通过选择合适的电阻和电容器数值，可以滤除干扰信号或保留所需信号，对信号进行精确的频率调整。

此外，RC电路还常被用于稳压电路中。

稳压电路是用来保持电压恒定的电路。

由于电容器的特性，当电流变化时，电容器可以提供或吸收额外的电荷，从而保持电压不变。

通过在RC电路中添加稳压电路，可以稳定输出电压，使电子设备得到稳定的电源供电。

最后，RC电路在时序电路中也扮演着重要的角色。

时序电路是用来协调电子设备中各个功能模块工作顺序的电路。

通过设计合适的RC电路，可以实现延时、脉冲变换、时钟同步等功能。

例如，在计算机存储系统中，RC电路经常用于数据读写操作均衡，从而保证数据的准确读取和存储。

综上所述，RC电路在电子工程中具有广泛的应用，不仅可以用于信号处理、滤波、稳压和时序电路等方面，还可以用于传感器信号放大、音频设备、无线通信等各个领域。

通过合理设计和调节RC电路的参数，可以实现各种功能，为电子设备的正常运行提供稳定的电源和信号处理。

因此，RC电路对于现代电子技术的发展和应用至关重要。

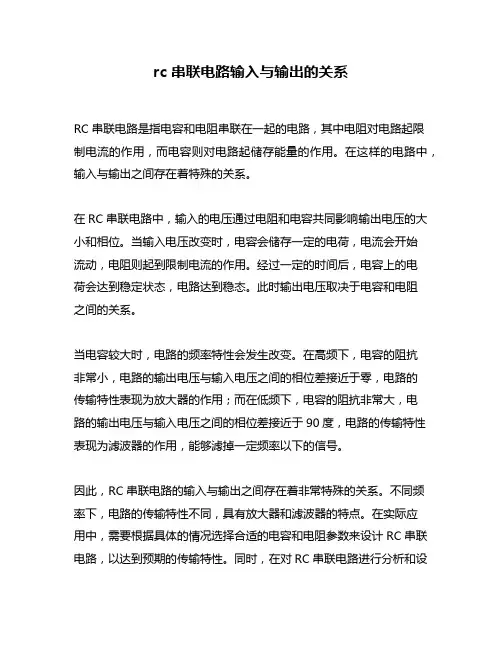

rc串联电路输入与输出的关系
RC串联电路是指电容和电阻串联在一起的电路，其中电阻对电路起限制电流的作用，而电容则对电路起储存能量的作用。

在这样的电路中，输入与输出之间存在着特殊的关系。

在RC串联电路中，输入的电压通过电阻和电容共同影响输出电压的大小和相位。

当输入电压改变时，电容会储存一定的电荷，电流会开始
流动，电阻则起到限制电流的作用。

经过一定的时间后，电容上的电
荷会达到稳定状态，电路达到稳态。

此时输出电压取决于电容和电阻
之间的关系。

当电容较大时，电路的频率特性会发生改变。

在高频下，电容的阻抗
非常小，电路的输出电压与输入电压之间的相位差接近于零，电路的
传输特性表现为放大器的作用；而在低频下，电容的阻抗非常大，电
路的输出电压与输入电压之间的相位差接近于90度，电路的传输特性表现为滤波器的作用，能够滤掉一定频率以下的信号。

因此，RC串联电路的输入与输出之间存在着非常特殊的关系。

不同频率下，电路的传输特性不同，具有放大器和滤波器的特点。

在实际应
用中，需要根据具体的情况选择合适的电容和电阻参数来设计RC串联电路，以达到预期的传输特性。

同时，在对RC串联电路进行分析和设
计时，还需要考虑电容和电阻的温度漂移特性、电容的漏电流等因素的影响，确保电路的性能和稳定性。

综上所述，RC串联电路的输入与输出之间存在着特殊的关系，具有放大器和滤波器的特点。

在实际应用中，需要根据具体情况选择合适的电容和电阻参数进行设计，并充分考虑各种因素对电路性能的影响。
