中频炉工作原理
中频炉是一种利用电磁感应原理进行加热的设备。
其工作原理主要是通过电源向中频线圈输送交流电，中频线圈中形成交变磁场。
当导体（如金属块）置于中频线圈内时，由于磁场的变化，导体内部会产生涡流。
涡流在导体内部产生阻碍电流流动的效应，这使得导体受到加热。
具体来说，中频线圈中的交变磁场会对导体内的自由电子进行作用，将其中的动能转化为热能，即将电能转化为热能。
这样就实现了对金属块等导体的加热。
中频炉可以通过调节电源频率和功率大小来控制加热温度和加热速度。
由于中频炉的工作频率相对较高（一般为几千赫兹到几百万赫兹），相较于传统的电阻加热法，中频炉具有更高的加热效率和更快的加热速度。
此外，中频炉的工作过程比较稳定，可以进行精确控制，适用于大规模的工业生产。
总的来说，中频炉的工作原理是利用电磁感应现象将电能转化为热能，通过控制电源频率和功率来实现对导体的加热。
这种加热方式在许多工业领域具有广泛的应用，如金属熔炼、热处理、熔融铸造等。
中频炉水冷电缆原理(一)中频炉水冷电缆原理中频电炉是一种高效率、高强度、高品质的熔炼和加热设备，广泛应用于钢铁、有色金属、铸造、机械、化工、电子等行业。
其中，水冷电缆是中频炉的核心部件之一，下面我们来了解一下它的原理。
水冷电缆的结构水冷电缆由内导体、绝缘体、金属护套和冷却水道四部分组成。
内导体是电缆中传输电能的部分；绝缘体保证了电缆的绝缘安全；金属护套的作用则是保护绝缘体和内导体，同时起到接地的作用；冷却水道则是将水流通到金属护套里，发挥其冷却作用。
水冷电缆的工作原理中频炉中的高频电场会导致内导体传输电能，产生电阻加热。
由于内导体的电阻较大，电缆内部会发生较大的热量，因此需要通过冷却水道将水流过来进行冷却。
当冷却水从冷却水道内流过时，通过金属护套传递到内导体，并把热量带走，从而实现水冷电缆的冷却功能。
水冷电缆的优势相比于空气冷却和氧化铝陶瓷电缆，水冷电缆有以下优势：•散热效果显著，可以更好地保证炉体的温度稳定；•冷却效果好，可以降低电缆温度，提高电缆的使用寿命；•能够承受更高的电流，提高了中频炉的加热效率；•不易发生火灾和爆炸等安全事故，安全性能更高。
水冷电缆的维护保养为了保障中频炉的使用寿命与安全性，需要定期对水冷电缆进行维护保养，具体措施主要包括以下几点：•定期检查冷却水的流速和温度，确保水冷电缆的冷却效果；•检查内导体的状况，注意是否出现氧化或烧焦等情况；•检查金属护套是否有损伤、断裂或腐蚀等现象，如有需要及时更换；•定期清理冷却水道内的沉淀物和垃圾等杂物，保持通畅。
综上所述，水冷电缆是中频炉的重要组成部分，具有着显著的优势和极高的安全性能，我们需要定期进行维护，保障其正常运转。
水冷电缆的安装要点正确安装水冷电缆对于中频炉的正常运行至关重要，下面是一些安装要点：1.执行安全操作程序，确保操作人员的人身安全。
2.在水冷电缆和炉体连接端口处涂上导电润滑剂，这样有利于电缆的连接和拆卸，同时也可以减少电缆损坏的几率。
中频炉工作原理
中频炉是一种采用交流电进行加热的设备，其工作原理是利用电磁感应原理将电能转化为热能。
具体来说，中频炉将交流电源经过整流电路变为直流电源，然后通过逆变器将直流电转换为中频交流电。
中频交流电经过电感和电容等电磁元件形成一种特定频率的磁场，将工件放置在磁场中，工件就会受到磁场的作用而产生涡流。
涡流在工件内部流动时，就会受到材料的电阻导致能量损失，转化为热能使工件加热。
由于中频炉的特殊工作频率，涡流主要集中在工件表面，从而实现了快速加热的效果。
中频炉具有加热速度快、传热效率高、加热均匀等优点，被广泛应用于金属加热、熔炼和热处理等领域。

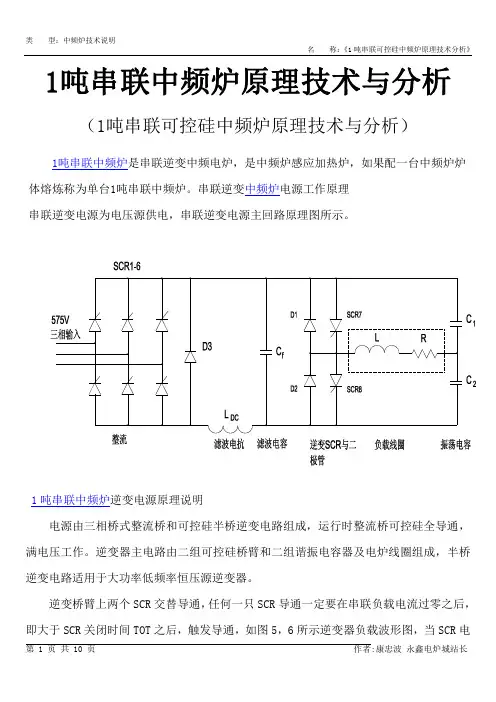

1吨串联中频炉原理技术与分析（1吨串联可控硅中频炉原理技术与分析）1吨串联中频炉是串联逆变中频电炉，是中频炉感应加热炉，如果配一台中频炉炉体熔炼称为单台1吨串联中频炉。
串联逆变中频炉电源工作原理串联逆变电源为电压源供电，串联逆变电源主回路原理图所示。
1吨串联中频炉逆变电源原理说明电源由三相桥式整流桥和可控硅半桥逆变电路组成，运行时整流桥可控硅全导通，满电压工作。
逆变器主电路由二组可控硅桥臂和二组谐振电容器及电炉线圈组成，半桥逆变电路适用于大功率低频率恒压源逆变器。
逆变桥臂上两个SCR交替导通，任何一只SCR导通一定要在串联负载电流过零之后，即大于SCR关闭时间TOT之后，触发导通，如图5，6所示逆变器负载波形图，当SCR电流过零后，与其并联的反向二极管导通，其反向压降把SCR关闭，之后另一臂SCR才能触发导通，逆变器的输出工作频率为300—400Hz，工作频率越高，输出功率越大。
图5为逆变器触发脉冲和负载波形图，把可控硅视为理想开关，瞬时导通和关断，电感L和电阻R串联，等效于炉体的负载，触发脉冲频率略低于负载谐振频率f。
半桥逆变器工作电流流动路经的描述逆变运行时，电流通过逆变器和炉体线圈L的路径，逆变器的工作波形如图7所示，逆变工作前恒定直流电压Ud为电容C1、C2均分，各充电至1／2Ud，均为上正下负电压，当t=to时SCRl被触发导通，电容C1电荷通过SCRl-Lf-Rf -C1下端放电，另一路是使C2充电，+Ud由CF上端-SCRl-Lf-Rf-C2-CF下端，这二路都是同一谐振电路的一部份，由于C1=C2，因而两路的工作频率相同，等于C=C1+C2，Lf-Rf组成的谐振频率。
当t=t1时C1放电结束，C1电压为零，C2上电压必定充电到Ud，因为CF两端电压恒定，其值等于C1和C2电压之和，此时流过负载线圈的电流为最大，I=I1+I2，由于在炉体线圈中储蓄的磁场能量作用下，继续维持上述两路电流流动，使电容C1反向充电，下正上负，而C2则从Ud值继续升高，直到t=t2时，磁场能量降至零，线圈Lf电流I=0，这时C1上反压和C2上正向电压都达到最大值，到此流过炉体线圈的电流为半个正弦波周期。
