中频炉学习

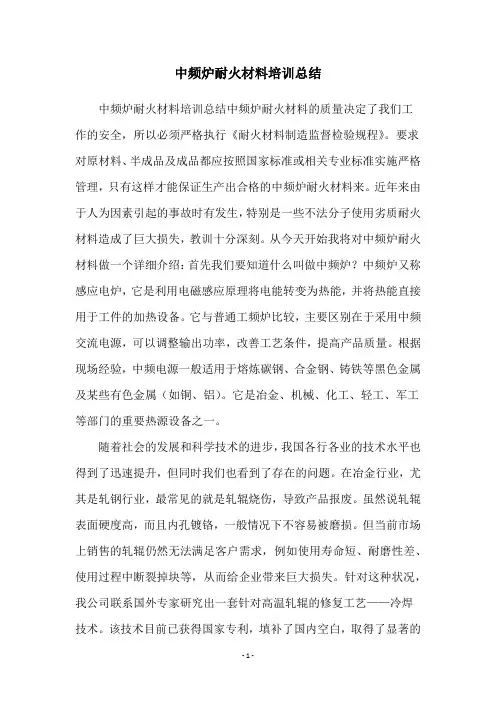

中频炉耐火材料培训总结中频炉耐火材料培训总结中频炉耐火材料的质量决定了我们工作的安全，所以必须严格执行《耐火材料制造监督检验规程》。

要求对原材料、半成品及成品都应按照国家标准或相关专业标准实施严格管理，只有这样才能保证生产出合格的中频炉耐火材料来。

近年来由于人为因素引起的事故时有发生，特别是一些不法分子使用劣质耐火材料造成了巨大损失，教训十分深刻。

从今天开始我将对中频炉耐火材料做一个详细介绍：首先我们要知道什么叫做中频炉？中频炉又称感应电炉，它是利用电磁感应原理将电能转变为热能，并将热能直接用于工件的加热设备。

它与普通工频炉比较，主要区别在于采用中频交流电源，可以调整输出功率，改善工艺条件，提高产品质量。

根据现场经验，中频电源一般适用于熔炼碳钢、合金钢、铸铁等黑色金属及某些有色金属（如铜、铝）。

它是冶金、机械、化工、轻工、军工等部门的重要热源设备之一。

随着社会的发展和科学技术的进步，我国各行各业的技术水平也得到了迅速提升，但同时我们也看到了存在的问题。

在冶金行业，尤其是轧钢行业，最常见的就是轧辊烧伤，导致产品报废。

虽然说轧辊表面硬度高，而且内孔镀铬，一般情况下不容易被磨损。

但当前市场上销售的轧辊仍然无法满足客户需求，例如使用寿命短、耐磨性差、使用过程中断裂掉块等，从而给企业带来巨大损失。

针对这种状况，我公司联系国外专家研究出一套针对高温轧辊的修复工艺——冷焊技术。

该技术目前已获得国家专利，填补了国内空白，取得了显著的经济效益和社会效益。

中频炉是一种新型高效节能设备，它集电阻电炉的优点与中频电炉的优势于一身，具有很高的技术含量，运用广泛。

但由于刚投入使用的中频炉炉体大，对炉衬的使用寿命有限制，加上炉衬砌筑后不久即发生崩塌，使用单位急待解决的难题，我厂生产的耐火材料便迎刃而解。

我厂耐火材料已广泛应用于冶金、建材、玻璃、陶瓷、化工、机械、石油、电力、航空、汽车等行业，其产品质量稳定，服务周到，深受广大用户好评。

中频炉安全生产培训课件中频炉安全生产培训课件中频炉是一种常用于金属加热和熔化的设备，广泛应用于冶金、机械、建筑等行业。

然而，由于其高温、高压、高能耗等特点，中频炉在生产过程中存在一定的安全隐患。

为了确保工作人员的人身安全和设备的正常运行，进行中频炉安全生产培训显得尤为重要。

一、中频炉的基本原理和结构中频炉是利用电磁感应原理进行加热的设备，通过交变电流在感应线圈中产生交变磁场，从而使工件中的金属颗粒发生电流，产生热量。

中频炉由感应线圈、电源、冷却系统、控制系统等组成。

了解中频炉的基本原理和结构，有助于工作人员更好地理解中频炉的工作过程和安全操作方法。

二、中频炉的安全操作规程1. 严格遵守操作规程：工作人员在操作中频炉时必须严格按照操作规程进行操作，不得擅自更改设备参数或操作方式。

操作人员要熟悉设备的使用说明书，并定期进行培训和考核，确保操作规程的有效执行。

2. 定期检查设备：中频炉的正常运行需要设备各部件的协调配合，因此定期检查设备的各项指标和部件的运行状态非常重要。

工作人员应定期对中频炉进行检查，发现问题及时修理或更换设备。

3. 安全用电：中频炉的工作需要大量的电能支持，因此安全用电是保证中频炉正常运行的重要条件。

工作人员要确保供电系统的稳定性，避免电压过高或过低对设备造成损坏。

同时，要合理安排电缆的敷设，避免电缆受损引发安全事故。

4. 防火措施：中频炉的高温和高能耗使其存在火灾风险。

工作人员应严格执行防火措施，保持工作场所的整洁，清理易燃物品，定期检查防火设施的运行状态。

5. 个人防护：中频炉的工作环境复杂，存在高温、高压、高噪声等危险因素。

工作人员应佩戴符合要求的个人防护装备，包括防护服、安全帽、防护眼镜、耳塞等，以保护自身安全。

三、中频炉事故案例分析1. 事故一：由于操作人员未按规定操作，导致中频炉温度过高，引发设备故障和火灾。

该事故给企业造成了巨大的经济损失，同时也对环境造成了严重污染。

中频炉的安全操作方法及注意事项中频炉是一种用于金属加热处理和熔炼的设备，其操作具有一定的复杂性和危险性。

为了确保操作人员的安全，并正确使用中频炉，下面将介绍中频炉的安全操作方法及注意事项。

1. 确保工作区域安全：在操作中频炉之前，必须确保工作区域没有可燃物和易燃物质。

清除周围的杂物，并确保通风系统正常工作以保持空气流通。

如果有需要，可以设置安全隔离区域，将无关人员远离工作区域。

2. 穿着适当的防护装备：在操作中频炉时，必须穿戴适当的防护装备，包括耐热手套、防火服、防高温眼镜和安全鞋等。

这些装备能够保护操作人员免受热辐射和热接触伤害。

3. 使用合适的工具和设备：在操作中频炉时，应选择适当且合格的工具和设备。

不应使用损坏或磨损的工具，以免发生意外。

确保使用的工具和设备与中频炉的规格和要求相匹配。

4. 熟悉中频炉的操作原理和控制系统：在操作中频炉之前，必须熟悉中频炉的操作原理和控制系统。

了解各个控制开关和按钮的功能和作用，并严格按照操作手册和安全操作规程进行操作。

5. 严格控制操作流程：在操作中频炉时，必须遵循严格的操作流程和步骤。

不得擅自改变操作程序，且必须按照正确的顺序进行操作。

在操作过程中，要保持专注和集中注意力，严禁分散注意力、开玩笑或交谈。

6. 定期检查和维护设备：为了确保中频炉的安全运行，必须进行定期的检查和维护工作。

检查电缆、电器线路、冷却系统和控制系统等部件的完整性和正常工作。

如发现异常或故障，应及时修复或更换。

7. 防止过载和短路：在操作中频炉时，必须确保电源电压和电流的稳定性和合理性。

避免过载和短路现象的发生，以免造成设备的损坏和操作人员的伤害。

8. 注意炉内温度和材料状态：在操作中频炉时，必须注意炉内温度的变化和材料状态的控制。

以免超温、冷却不均或材料溅出等现象的发生。

必要时可以在操作过程中使用红外测温仪等设备，及时监测和调整炉内温度。

9. 紧急情况的应对和逃生预案：在操作中频炉时，必须制定紧急情况的应对和逃生预案，并对操作人员进行相应的培训和演习。

中频炉作业指导书中频炉作业指导书（一）一、引言中频炉是一种高效率的加热设备，广泛应用于金属加热、熔化和热处理等领域。

本指导书将为你提供关于中频炉作业的详细指导，帮助你正确使用中频炉，确保作业的安全和高效。

二、中频炉的基本原理中频炉的工作原理是利用电磁感应效应进行传热。

通过将电能转换成磁能，使金属工件在电磁感应的作用下发生加热。

中频炉的主要组成部分包括感应线圈、电源、水冷系统和控制系统。

三、中频炉的操作程序1. 准备工作：确认中频炉的电源和冷却系统工作正常，确保周围环境畅通无阻，检查工作区域的安全设施是否完好。

2. 切断电源：在进行任何维护和操作之前，必须先切断中频炉的电源，避免触电和其他安全事故的发生。

3. 上料操作：将待熔炼的金属工件逐一放入中频炉，避免与感应线圈发生碰撞。

上料时应注意金属工件的重量和大小，避免超负荷操作。

4. 中频炉启动：按照设备说明书的要求，启动中频炉。

在启动过程中，应注意观察电源指示灯和仪表的正常工作状态，确保设备工作正常。

5. 控制温度：根据熔炼金属的要求，通过调节电源的输出功率和工作时间，控制中频炉的温度。

注意避免过度加热或失控的情况发生。

6. 熔炼完成：熔炼结束后，关闭中频炉的电源和冷却系统。

等待炉内温度下降后，才可开启炉门，取出熔炼好的金属工件。

四、中频炉的安全注意事项1. 口罩和护目镜：在操作中频炉时，务必佩戴口罩和护目镜，以保护眼睛和呼吸系统免受烟尘和金属飞溅的伤害。

2. 防护服和手套：操作者应穿戴防护服和耐高温手套，以防止皮肤被高温金属烫伤。

3. 环境通风：中频炉操作产生的烟尘和有害气体必须保证室内通风良好，防止中毒和爆炸的发生。

4. 维护保养：定期检查和维护中频炉的电源和水冷系统，确保设备处于良好的工作状态。

五、常见故障和处理方法1. 设备无法启动：检查电源是否正常通电，排查控制系统是否出现故障。

2. 温度失控：检查电源功率调节是否失效，及时调整电源输出功率，或关闭电源紧急停机。

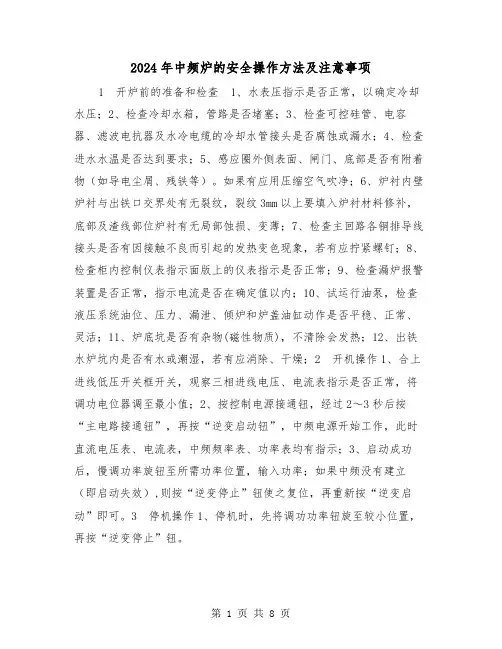

2024年中频炉的安全操作方法及注意事项1 开炉前的准备和检查1、水表压指示是否正常，以确定冷却水压；2、检查冷却水箱，管路是否堵塞；3、检查可控硅管、电容器、滤波电抗器及水冷电缆的冷却水管接头是否腐蚀或漏水；4、检查进水水温是否达到要求；5、感应圈外侧表面、闸门、底部是否有附着物（如导电尘屑、残铁等）。

如果有应用压缩空气吹净；6、炉衬内壁炉衬与出铁口交界处有无裂纹，裂纹3mm以上要填入炉衬材料修补，底部及渣线部位炉衬有无局部蚀损、变薄；7、检查主回路各铜排导线接头是否有因接触不良而引起的发热变色现象，若有应拧紧螺钉；8、检查柜内控制仪表指示面版上的仪表指示是否正常；9、检查漏炉报警装置是否正常，指示电流是否在确定值以内；10、试运行油泵，检查液压系统油位、压力、漏泄、倾炉和炉盖油缸动作是否平稳、正常、灵活；11、炉底坑是否有杂物(磁性物质)，不清除会发热；12、出铁水炉坑内是否有水或潮湿，若有应消除、干燥；2 开机操作1、合上进线低压开关框开关，观察三相进线电压、电流表指示是否正常，将调功电位器调至最小值；2、按控制电源接通钮，经过2～3秒后按“主电路接通钮”，再按“逆变启动钮”，中频电源开始工作，此时直流电压表、电流表，中频频率表、功率表均有指示；3、启动成功后，慢调功率旋钮至所需功率位置，输入功率；如果中频没有建立（即启动失效）,则按“逆变停止”钮使之复位，再重新按“逆变启动”即可。

3 停机操作1、停机时，先将调功功率钮旋至较小位置，再按“逆变停止”钮。

2、若需较长时间停机，则先按“逆变停止”，再按主电流断开钮，最后按“控制电源断开”钮。

Ø（上述步骤不能倒置操作！）此时，可以关闭中频电源、电热电容的内循环冷却水（指停止该系统循环水泵运行），而炉体的内外循环系统则应待炉衬表面温度降低至100℃以下时（一般应经过72小时），才能停泵、停水运行。

3、冬季停止冷却水，必须考虑管道内水结冰会将水管冻裂问题（可以采用保温、放干水、加水乙二醇等方法）。

第一章基本知识一、感应加热原理：无芯感应电炉就像一个空芯变压器，并根据电磁感应原理工作。

坩埚外的感应线圈相当于变压器的原绕组，坩埚内的金属炉料相当于副绕组。

当感应线圈通一交变电流时，则因交变磁场的作用是短路连接的金属炉料产生强大的感应电流，电流流动时，为克服金属炉料的电阻而产生热量致使金属炉料加热熔化。

电磁感应现象：变化磁场在导体中引起电动势的现象称为电磁感应，也称“动磁生电”。

当位于磁场中的导体与磁力线产生相对切割运动，或线圈中的磁通发生变化时，在导线或线圈中都会产生电动势；若导体和线圈构成闭合回路，则导体或线圈中将有电流。

由电磁感应产生的电动势称感生电动势，由感生电动势引起的电流叫做感生电流。

涡流：在具有铁心的线圈中通以交流电时，铁心内就有交变磁通通过，因而在铁心内部必然产生感应电流，在铁心中自成闭合回路，因而形成状如水中漩涡的涡流。

涡流的利用：利用涡流产生高温熔炼金属，或对金属进行热处理；电度表中铝盘转动及电工测量仪表中的磁感应阻尼器也就是根据涡流的原理工作的。

涡流的危害:涡流消耗电能，使电机、电气设备效率降低；使铁心发热；且涡流有去磁作用，会削弱原有磁场二、可控硅的基础知识1、优点：他是一种大功率的半导体器件，效率高、控制特性好、反应快、寿命长、体积小、重量轻、可靠性高和方便维护。

2、结构：四层半导体叠交而成，有三个PN 结，外部有三个电极，分别是阳极、阴极、控制极，分别为A、K、G。

3、工作原理：将可控硅按图l---62连接，可以得到如下结果：①开关Ｋ未合上时，灯不亮，可控硅未导通。

②合上K，灯亮，这时可控硅上约有1V的电压降。

③导通后即使打开Ｋ，灯仍亮，可控硅一经触发导通后，可自己维持导通状态。

④如果降低电源电压E，灯泡逐渐变暗，当电流减小到某一定值（称为最小维持电流)以下时，可控硅关断，灯泡突然熄灭。

由此可知，要使可控硅导通，必须在A、K极间加上正向电压，同时加以适当的正向控制极电压(称触发电压)。

中频电炉基础知识，讲解1）中频电炉分类2）中频电炉系统的构成及作用3）中频电炉的简单原理4）中频电炉的基本参数5）中频电炉数据的简单计算6）常用元器件讲解可控硅中频电源装置简称中频炉，是利用可控硅的开关特性把50Hz的工频电流变换成中频电流的一种电源装置，主要是在感应熔炼，感应加热，感应淬火等领域中广泛应用。

中频电炉的系统构成中频电炉各组成部分的作用一，基本构成部分基本构成部分是指一套设备，能正常运行必须具有的组成部分。

1-1，变压器变压器给设备提供需要的电能的装置。

变压器根据冷却介质的不同可以分成干式变压器和油冷变压器两种。

在中频炉行业我们推荐用特种油冷式整流变压器，这种变压器不管是过载能力还是抗干扰性都远远好于普通变压器。

影响变压器能力的因素1）铁芯铁芯的材质直接影响磁通量，常见的铁芯材质有硅钢片（有取向/无取向），非晶带材；2)线包材质现在有铝芯线包，铜芯线包，铜包铝线包。

线包的材质直接影响变压器发热量；3）绝缘等级B级允许工作温度是130℃，H级允许工作温度是180℃1-2，中频电源中频电源柜是一套系统里面的核心组成部分。

中频电源不管是什么类型的都是有整流/逆变两部分组成的。

整流部分的作用是把我们生活中用的50HZ的交流电变成一个脉动的直流电的过程。

根据整流脉冲数的不同可以分成6脉整流，12脉整流，24脉整流等。

在整流以后会在正极上串接一个平波电抗器。

逆变部分的作用，是把整流产生的直流电转变成一个中频交流电。

1-3，电容柜电容柜的作用，是给感应线圈提供无功功率补偿的装置，可以简单的理解为电容的多少直接影响设备功率的大小。

需要注意的是，并联设备电容只有谐振电容（电热电容）一种，串联设备除了谐振电容（电热电容）以外还有滤波电容。

这也可以作为判断设备是并联设备还是串联设备的一个标准。

1-4，炉体1）炉体分类炉体是系统中的做功的部分，按照炉壳材质的不同分为钢壳和铝壳两种。

铝壳炉结构相对简单，只有感应圈和炉体两部分组成，因为结构的不稳定性，现在铸协严禁使用。

中频炉安全培训教材随着工业技术的不断发展，中频炉在许多行业中得到了广泛应用。

然而，中频炉在操作和维护过程中存在一定的安全风险。

为了确保工作人员的安全和设备的正常运行，进行中频炉安全培训是至关重要的。

本教材将全面介绍中频炉的相关知识和安全操作规程，帮助工作人员更好地理解和掌握中频炉的安全使用。

第一章中频炉基本原理1.1 中频炉的定义和分类1.2 中频炉的工作原理1.3 中频炉的组成部分及其功能第二章中频炉安全要求2.1 中频炉操作前的准备2.2 中频炉操作期间的安全措施2.3 中频炉操作后的处理第三章中频炉日常维护3.1 中频炉的定期检查和保养3.2 中频炉故障排除方法3.3 特殊情况下的中频炉处理措施第四章中频炉事故处理4.1 常见中频炉事故案例分析4.2 中频炉事故的应急处理方法4.3 中频炉事故后的安全检查与复工程序第五章中频炉应急预案5.1 中频炉事故的概述与影响5.2 预防中频炉事故的重要性5.3 中频炉应急预案的制定和执行第六章中频炉安全培训与考核6.1 中频炉安全培训课程设置6.2 中频炉安全培训的教学方法6.3 中频炉安全考核标准与形式第七章中频炉安全管理7.1 中频炉安全管理的重要性7.2 中频炉安全管理体制的建立7.3 中频炉安全监督与整改通过本教材的学习，工作人员将全面了解中频炉的基本原理、安全要求和维护方法。

掌握中频炉的安全操作规程及事故处理预案，能够有效预防事故的发生，并能在事故发生时迅速采取正确的应急措施，最大限度地保障人员和设备的安全。

中频炉安全培训不仅是提高员工的工作技能，也是提高企业生产效率和降低生产成本的关键环节。

在中频炉作业过程中，务必严格按照相关规程操作，做到安全第一，确保生产的顺利进行。

本教材内容详实，结构清晰，旨在为中频炉操作人员提供一份全面的安全参考。

希望广大工作人员能够认真学习并灵活运用其中的知识，合理规范中频炉的操作行为，不断提升自身的安全意识和技能水平，为企业的可持续发展贡献力量。

中频炉原理教案铸造车间2012-3-13中频炉原理教案一、中频1.电流：电子移动形成电流。

符号：I单位：A特点：a.负电性。

电极有正负电子集聚于负极电子流动方向与电流方向相反b.方向性。

电子定向移动形成电流c.产热：Q=Ir2tr-电阻t-时间I越大、r越大、t越大产热Q越大因此，在材料固定的情况下即电阻不变。

中频炉提高温度的方法：增加电流、增加加热时间。

d.产磁。

电流能产生磁场，交变磁场同样能感应生成电流。

电磁铁原理2.频率：1秒电流变换方向的次数电流分为直流电（一个方向，没有频率）和交流电（两个方向，有频率）。

3.中频家用电频率50Hz。

也叫工频。

频率在150—10000Hz的电称为中频。

频率越高，加热速度越快，加热深度越浅。

二、中频炉加热原理1.中频线圈中的交流电在坩埚中产生一个交变磁场。

（产磁特点）2.交变磁场使铁料感应产生电流。

3.电流通过铁料（电阻）时产生热量，将铁熔化。

（产热特点）三、变频原理将工频交流电转变成中频交流电。

整流器电抗平波逆变器交流电→直流电→恒定直流电→中频电流四、感应炉熔炼原理1.感应炉熔炼特点a.无接触加热使钢水更洁净，不会因热源带来杂质。

b.冷渣限制了冷渣的一些物理化学反应，是渣的化学性质相对稳定。

c.电磁搅拌优点：①均匀金属液温度②使金属液匀质③改善物化反应的动力条件。

加快相界面间物化反应速度，有益于扩散脱氧和分金属夹杂的上浮。

缺点：①对炉衬有冲刷作用，影响坩埚使用寿命。

②产生驼峰现象，渣很难全面覆盖金属液，增加大气对金属液的污染，导致氧化严重。

五、中频感应炉熔炼工艺1.中频炉铁水配料原则：由于合金元素补加相对容易,尽量使原始配料成分等于或略低于目标成分，以便在首次化验后进行补加合金的调整。

若铁水某项成分超出目标，进行调整时需加入大量的铁料（废钢、生铁或回炉料）进行稀释，将增加铁水总量，同时使其它元素也发生较大变化，带来连锁反应。

所以无论是配料、调整都不益超出铁水成分上限。

一、工作原理就是电磁感应定律的实际应用之一。

我们将感应器作为一次线圈，坩埚中的金属作为二次线圈，当给感应线圈通上交流电时就产生交变磁通，此磁通的大部分交链着坩埚中的金属炉料，于是在炉料中产生感应电势，又由于炉料是导体且呈闭合回路，在该感应电势的作用下产生强大的感应电流I,又由于电流的趋表效应和炉料有电阻R,因此产生大量焦耳热，从而使炉料加热以至熔化。

二、系统组成整套电炉由炉体、液压系统、水冷系统、供电系统和电气控制系统组成。

1、炉体由感应线圈、导磁体、炉架和炉衬或坩埚组成。

2、感应线圈是炉子的“心脏”，所需电能由其输入。

它是由优质异型铜管绕制而成，并喷了两遍耐高温绝缘漆。

铜管内通水冷却，以避免温度过高损坏线圈绝缘。

3、导磁体：在线圈外部有许多根导磁体，将线圈包围。

它的主要作用是：约束感应线圈外部的磁力线，减少漏磁通造成炉壳发热，同时在结构上起支撑感应线圈的作用。

4、炉架：由型钢和钢板焊接成框架式或桶壳式结构。

它将感应线圈、导磁体、炉衬等组成一个单元整体，上有平台、前部有炉嘴。

坐落于“固定炉架”上，固定炉架为钢结构，下部由地角螺栓固定于预制基础上，用来支撑炉体动静载荷。

轴承安装在前部分的立柱上，在左右液压缸的推动下可围绕轴承回转，最大可倾95°，此时可将金属液全部倒出。

5、炉衬：包括绝缘材料、绝热材料和石英砂捣打烧结而成的坩埚，用来盛装金属液体。

6、炉盖：钢结构、圆形、内表面焊有挂筋，由耐火混凝土打结而成，我们通常用浇注料打结而成。

浇注料加水适量，搅匀，逐层加入捣实成型，随新炉烘干一同干燥烧结，也可单独干燥烧结备用。

炉盖开合为液压驱动。

7、冷却系统：在炉子的左右两侧分别由基础水管一根，与供水系统相连接，而炉子内部各冷却支路与感应线圈和水冷电缆等连接，用于带走线圈和电缆等各结构件的热量。

为防止冷却水过温而造成铜管内壁结水垢，在每一支路出水管路上装有水温继电器，当水温超过55℃，此时应将中频电源切断检查。

中频炉的安全操作方法及注意事项中频炉是一种使用中频电流进行加热的设备，广泛应用于金属加热、熔炼、淬火等工艺中。

但由于其工作过程涉及高温、高电流和电磁辐射等因素，因此在操作中必须非常重视安全事项。

以下是中频炉的安全操作方法及注意事项。

一、中频炉的安全操作方法：1. 确保环境安全：中频炉应设置在通风良好、无易燃物质和易燃气体的地方。

工作区域应清洁整齐，无杂物堆放，确保操作空间足够，并做好防滑措施。

2. 使用人员的安全：操作中应穿戴符合要求的防护装备，包括防护服、耐热手套、防护眼镜、耐高温靴等。

同时，中频炉应专人操作，禁止无相关经验和技能的人员接近。

3. 电源连接及维护：在开机前，要检查电源接地是否良好，确保电气设备处于工作状态，定期检测电源电压、电流及频率是否正常，防止电气故障引发事故。

4. 冷却系统的操作：开机前要检查中频炉的冷却系统是否正常工作，确保冷却水流量充足、温度稳定。

若发现异常，应及时停机处理，防止设备过热损坏。

5. 加热工序的操作：在加热过程中，应注意增减电源时的渐进操作，避免电流突变，引发设备短路或打火等危险。

加热过程中，要时刻监测电流和电压的变化，确保设备稳定运行。

6. 温度检测及记录：在操作中应定期测量和记录加热部件的温度，及时调整中频炉的加热功率。

同时，要注意避免触摸高温部位，以免烫伤。

7. 接触操作部位的注意事项：对于需要接触中频炉的操作部位，如开盖、换料等，要等待中频炉冷却到安全温度后再进行操作，以免被热气或高温灼伤。

8. 停机及维护操作：在停机前，要先关闭电源，切断中频炉的电流供应，并清理操作区域内的杂物。

在维护过程中，要按照要求进行设备的清洁、修复和更换工作，确保设备正常运行。

二、中频炉的安全注意事项：1. 防止电击：在操作中要确认中频炉的电源是否断开，避免触摸导电部件引发电击事故。

2. 防止火灾：操作区域应保持清洁，并禁止易燃物质的堆放。

在操作过程中要保持警惕，防止设备或杂物因过热而引发火灾。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==中频炉实际操作技能培训篇一：中频炉培训内容第一章基本知识一、感应加热原理：无芯感应电炉就像一个空芯变压器，并根据电磁感应原理工作。

坩埚外的感应线圈相当于变压器的原绕组，坩埚内的金属炉料相当于副绕组。

当感应线圈通一交变电流时，则因交变磁场的作用是短路连接的金属炉料产生强大的感应电流，电流流动时，为克服金属炉料的电阻而产生热量致使金属炉料加热熔化。

电磁感应现象：变化磁场在导体中引起电动势的现象称为电磁感应，也称“动磁生电”。

当位于磁场中的导体与磁力线产生相对切割运动，或线圈中的磁通发生变化时，在导线或线圈中都会产生电动势；若导体和线圈构成闭合回路，则导体或线圈中将有电流。

由电磁感应产生的电动势称感生电动势，由感生电动势引起的电流叫做感生电流。

涡流：在具有铁心的线圈中通以交流电时，铁心内就有交变磁通通过，因而在铁心内部必然产生感应电流，在铁心中自成闭合回路，因而形成状如水中漩涡的涡流。

涡流的利用：利用涡流产生高温熔炼金属，或对金属进行热处理；电度表中铝盘转动及电工测量仪表中的磁感应阻尼器也就是根据涡流的原理工作的。

涡流的危害:涡流消耗电能，使电机、电气设备效率降低；使铁心发热；且涡流有去磁作用，会削弱原有磁场二、可控硅的基础知识1、优点：他是一种大功率的半导体器件，效率高、控制特性好、反应快、寿命长、体积小、重量轻、可靠性高和方便维护。

2、结构：四层半导体叠交而成，有三个PN 结，外部有三个电极，分别是阳极、阴极、控制极，分别为A、K、G。

3、工作原理：将可控硅按图l---62连接，可以得到如下结果：①开关Ｋ未合上时，灯不亮，可控硅未导通。

②合上K，灯亮，这时可控硅上约有1V的电压降。

③导通后即使打开Ｋ，灯仍亮，可控硅一经触发导通后，可自己维持导通状态。

④如果降低电源电压E，灯泡逐渐变暗，当电流减小到某一定值（称为最小维持电流)以下时，可控硅关断，灯泡突然熄灭。

引言：中频炉是一种常用的熔炼设备，广泛应用于金属、玻璃、陶瓷等行业。

为了确保操作安全和提高工作效率，制定了一系列的操作规程。

本文将详细介绍中频炉操作规程（二）的相关内容。

概述：中频炉操作规程（二）主要围绕炉体、电源、冷却系统、电控系统和安全注意事项等方面展开阐述。

其中，炉体部分包括炉腔、炉频和炉盖等内容；电源部分包括电源系统、电缆和连接器等内容；冷却系统部分包括水冷却系统和风冷却系统等内容；电控系统部分包括中频电源控制和温度控制等内容；安全注意事项部分包括操作人员安全和设备安全等内容。

正文内容：1. 炉体1.1 炉腔：炉腔应保持清洁，以避免杂质进入炉腔影响炉内温度和熔炼效果。

在操作前应进行清理，并确保炉腔侧面的绝缘砖完好无损。

1.2 炉频：炉频应调整到合适的频率，以确保材料的熔化和加热效果。

在操作过程中可以根据材料的特性进行适当调整。

1.3 炉盖：炉盖应严密关闭，以避免温度泄漏和外界杂质进入炉腔。

在操作前应检查炉盖的密封性，并及时更换损坏的密封件。

2. 电源2.1 电源系统：电源系统应进行定期检查和维护，确保电源的正常运行。

特别注意电源的接地情况和电缆的保护。

2.2 电缆：电缆应使用符合标准的高温电缆，确保耐高温和耐腐蚀。

在使用过程中应定期检查电缆的外观和绝缘情况，如发现损坏应及时更换。

2.3 连接器：连接器应保持干净和良好的接触，避免接触不良或发生接触故障。

操作前应检查连接器的紧固情况和外观。

3. 冷却系统3.1 水冷却系统：水冷却系统应保持通畅和水质清洁，以确保冷却效果和设备的正常运行。

定期清洗冷却水槽和更换冷却水。

3.2 风冷却系统：风冷却系统应进行定期检查，确保风扇的正常运转和散热效果。

操作前应检查风冷却系统的连接情况和风扇的工作状态。

4. 电控系统4.1 中频电源控制：中频电源控制应按照操作手册进行操作，确保电源的正常输出和稳定性。

操作过程中应注意电源的运行状态和参数设定。

4.2 温度控制：温度控制应根据具体材料的熔点和加热速度进行设定，以实现精确的温度控制。

中频炉安全生产培训课件中频炉安全生产培训课件材料第一部分：中频炉的基本介绍一、中频炉的概述1. 中频炉是一种工业加热设备，主要用于金属的热处理和熔炼。

二、中频炉的工作原理1. 中频炉通过电磁感应的方式将电能转化为热能，将金属加热至所需温度。

第二部分：中频炉的安全生产需要注意的事项一、操作前的准备工作1. 检查设备的工作状态，确保各项指示灯正常。

2. 检查冷却水系统是否正常运行。

3. 检查绝缘材料是否完好，是否存在漏电现象。

4. 确保操作人员穿戴好防护设备。

二、操作中的注意事项1. 操作过程中必须戴好防护手套和护目镜，以防止热源和金属飞溅伤害。

2. 操作人员必须熟悉炉子的操作程序和安全规范，并按照操作流程进行操作。

3. 操作人员不能私自拆卸或改变设备的结构和设定参数。

4. 操作人员应及时清理炉膛和炉子周围的杂物，确保工作环境5. 操作人员应避免使用金属工具接触炉体和导电部件，以免发生触电事故。

6. 操作人员应密切观察设备的运行状况，一旦发生异常情况，应立即停机检查。

三、防火和应急措施1. 操作人员应保持设备周围的通道畅通，防止火灾发生时逃生不及。

2. 禁止在设备周围堆放易燃和易爆物品。

3. 遇到火灾应立即采取灭火器或其他灭火设备进行扑救，同时向上级报告。

第三部分：中频炉的常见事故及应对措施一、漏电事故1. 应及时检查绝缘材料，如果发现损坏应立即更换。

2. 操作人员应定期进行绝缘电阻测试，确保设备绝缘正常。

二、过热事故1. 操作人员应定期检查冷却水系统，确保正常运行，防止设备过热。

2. 操作人员应掌握合理的炉子操作技巧，避免过长时间高功率运行，以免引起设备过热。

三、金属飞溅事故1. 操作人员应穿戴好防护手套和护目镜，避免热源和金属飞溅2. 操作过程中应尽量避免突然开关炉门，以免引起金属飞溅。

四、火灾事故1. 操作人员应保持设备周围通道畅通，以保证火灾时的安全逃生。

2. 灭火器和其他灭火设备应放置在易于取用的位置，以便紧急使用。

中频冶炼工艺学习资料一。

原材料1.废钢：一是厂内的返回废料，二是外来废料如废模、轧辊等。

(1）对废钢要求：1）废钢表面应清洁少锈；2）废钢中不得混有铝、锡、砷、锌、铜等有色金属；3)废钢中不得混有密封容器、易燃物、爆炸物和有毒物；4）废钢化学成分应明确，S、P含量不宜过高；5）废钢外形尺寸不能过大。

（2）对废钢管理：1)须按来源、化学成分、大小分类堆放，并作相应标记；2)废钢中的密封容器，爆炸物、有毒物和泥砂等应予以清除和处理；3)对大块料进行分割处理.2。

合金材料（1）硅铁（Si--Fe）:用于合金化,以增Si，也可作脱氧剂使用。

Si—Fe多为含Si 45％和75％的两种。

45％（中硅）Si—Fe比75%（高硅)Si-Fe价格低，在满足钢种质量要求的情况下，尽量使用中硅，但研究所常用约75％的高硅铁。

含Si在50％-—60%左右的Si—Fe极易粉化，并放出有害气体，一般都禁止使用这种中间成分的Si—Fe。

硅铁含氢量高，须烤红后使用，烘烤工艺为500℃烘烤约4小时,烘烤完后将其放于干燥处保存,超过一周未用的应重新烘烤。

（2）锰铁（Mn—-Fe）：用于合金化,也可作脱氧剂。

根据含碳量可分为低碳、中碳、高碳锰三种，含Mn量均在50％--80％之间.Mn-Fe含碳量越低，P就越低,价格也就越贵，因此冶炼时尽量用高碳锰.锰铁烘烤工艺Si—Fe烘烤工艺。

除一般锰铁外，也有使用电解锰。

（3）铬铁(Cr——Fe):用于合金化，调整合金含量。

根据含碳量多少可分高碳Cr、低碳Cr等。

除金属铬外,Cr-Fe中Cr含量都在50%——65％之间，研究所使用的约为63%.Cr—Fe的价格随C含量的降低而急剧升高。

铬铁的烘烤工艺为700—750℃烘烤不少于3小时，烘烤完同样放于干燥处保存.（4）钨铁（W——Fe）：用于合金化。

W-Fe含W量在65％以上。

W-Fe熔点高，密度大，在还原期补加时应尽早加入。

W—Fe需经烘烤后使用,烘烤工艺同Cr—Fe。
