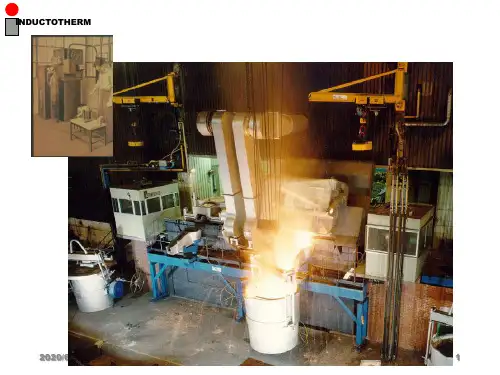

中频炉工作原理中频炉是一种常见的工业加热设备，主要用于金属材料的加热和熔化。
它采用了中频感应加热技术，通过电磁感应原理将电能转化为热能，实现对金属材料的快速加热。
中频炉工作原理复杂且精密，下面将详细介绍中频炉的工作原理。
1. 电源系统中频炉的电源系统主要由三相交流电源、中频电源和电容器组成。
三相交流电源将市电电能转化为中频电能，然后通过电容器进行整流和滤波，最终输出给感应线圈。
2. 感应线圈感应线圈是中频炉中的核心部件，它由多股绕组组成，通过电流在线圈中产生交变磁场。
当金属坩埚放置在感应线圈中时，金属坩埚内的金属材料就会受到感应线圈产生的交变磁场的影响，从而产生涡流。
3. 涡流加热涡流是中频感应加热的基本原理。
当金属材料受到感应线圈产生的交变磁场影响时，金属内部就会产生涡流。
这些涡流会在金属材料内部产生热量，使金属材料迅速升温。
由于涡流主要集中在金属材料的表面，因此中频炉加热效率高，并且加热均匀。
4. 温度控制系统中频炉通常配备有温度控制系统，用于监测和控制金属材料的加热温度。
温度控制系统可以根据设定的加热曲线，自动调节中频炉的工作参数，确保金属材料达到预定的加热温度，并且保持稳定。
5. 冷却系统由于中频炉在工作过程中会产生大量的热量，因此需要配备冷却系统来对中频炉进行散热。
冷却系统通常包括水冷却装置和风冷却装置，用于对中频炉的感应线圈和其他部件进行有效的散热，确保中频炉的稳定工作。
总结中频炉是一种高效、节能的加热设备，其工作原理基于中频感应加热技术。
通过电磁感应原理，中频炉将电能转化为热能，实现对金属材料的快速加热。
中频炉在金属加热、熔炼和热处理等领域有着广泛的应用，是现代工业生产中不可或缺的重要设备。
中频电炉基础知识，讲解1）中频电炉分类2）中频电炉系统的构成及作用3）中频电炉的简单原理4）中频电炉的基本参数5）中频电炉数据的简单计算6）常用元器件讲解可控硅中频电源装置简称中频炉，是利用可控硅的开关特性把50Hz的工频电流变换成中频电流的一种电源装置，主要是在感应熔炼，感应加热，感应淬火等领域中广泛应用。
中频电炉的系统构成中频电炉各组成部分的作用一，基本构成部分基本构成部分是指一套设备，能正常运行必须具有的组成部分。
1-1，变压器变压器给设备提供需要的电能的装置。
变压器根据冷却介质的不同可以分成干式变压器和油冷变压器两种。
在中频炉行业我们推荐用特种油冷式整流变压器，这种变压器不管是过载能力还是抗干扰性都远远好于普通变压器。
影响变压器能力的因素1）铁芯铁芯的材质直接影响磁通量，常见的铁芯材质有硅钢片（有取向/无取向），非晶带材；2)线包材质现在有铝芯线包，铜芯线包，铜包铝线包。
线包的材质直接影响变压器发热量；3）绝缘等级B级允许工作温度是130℃，H级允许工作温度是180℃1-2，中频电源中频电源柜是一套系统里面的核心组成部分。
中频电源不管是什么类型的都是有整流/逆变两部分组成的。
整流部分的作用是把我们生活中用的50HZ的交流电变成一个脉动的直流电的过程。
根据整流脉冲数的不同可以分成6脉整流，12脉整流，24脉整流等。
在整流以后会在正极上串接一个平波电抗器。
逆变部分的作用，是把整流产生的直流电转变成一个中频交流电。
1-3，电容柜电容柜的作用，是给感应线圈提供无功功率补偿的装置，可以简单的理解为电容的多少直接影响设备功率的大小。
需要注意的是，并联设备电容只有谐振电容（电热电容）一种，串联设备除了谐振电容（电热电容）以外还有滤波电容。
这也可以作为判断设备是并联设备还是串联设备的一个标准。
1-4，炉体1）炉体分类炉体是系统中的做功的部分，按照炉壳材质的不同分为钢壳和铝壳两种。
铝壳炉结构相对简单，只有感应圈和炉体两部分组成，因为结构的不稳定性，现在铸协严禁使用。

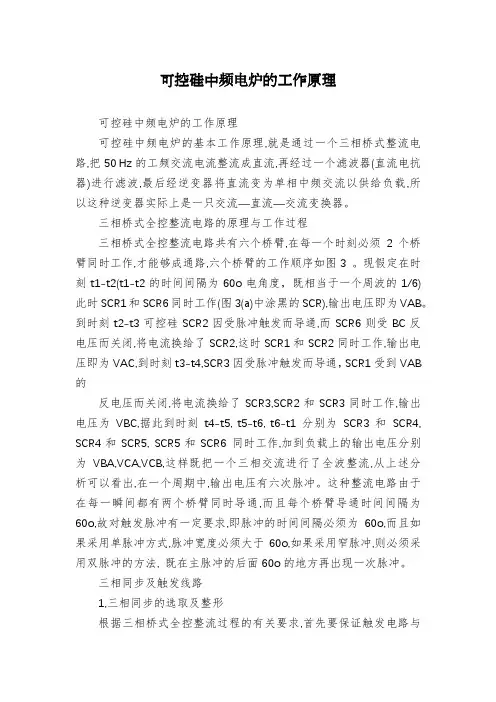

可控硅中频电炉的工作原理可控硅中频电炉的工作原理可控硅中频电炉的基本工作原理,就是通过一个三相桥式整流电路,把50 Hz的工频交流电流整流成直流,再经过一个滤波器(直流电抗器)进行滤波,最后经逆变器将直流变为单相中频交流以供给负载,所以这种逆变器实际上是一只交流―直流―交流变换器。
三相桥式全控整流电路的原理与工作过程三相桥式全控整流电路共有六个桥臂,在每一个时刻必须2个桥臂同时工作,才能够成通路,六个桥臂的工作顺序如图3 。
现假定在时刻t1-t2(t1-t2的时间间隔为60o电角度，既相当于一个周波的1/6)此时SCR1和SCR6同时工作(图3(a)中涂黑的SCR),输出电压即为VAB。
到时刻t2-t3可控硅SCR2因受脉冲触发而导通,而SCR6则受BC反电压而关闭,将电流换给了SCR2,这时SCR1和SCR2同时工作,输出电压即为VAC,到时刻t3-t4,SCR3因受脉冲触发而导通，SCR1受到VAB 的反电压而关闭,将电流换给了SCR3,SCR2和SCR3同时工作,输出电压为VBC,据此到时刻t4-t5, t5-t6, t6-t1分别为SCR3和SCR4, SCR4和SCR5, SCR5和SCR6 同时工作,加到负载上的输出电压分别为VBA,VCA,VCB,这样既把一个三相交流进行了全波整流,从上述分析可以看出,在一个周期中,输出电压有六次脉冲。
这种整流电路由于在每一瞬间都有两个桥臂同时导通,而且每个桥臂导通时间间隔为60o,故对触发脉冲有一定要求,即脉冲的时间间隔必须为60o,而且如果采用单脉冲方式,脉冲宽度必须大于60o,如果采用窄脉冲,则必须采用双脉冲的方法, 既在主脉冲的后面60o的地方再出现一次脉冲。
三相同步及触发线路1,三相同步的选取及整形根据三相桥式全控整流过程的有关要求,首先要保证触发电路与三相电源严格同步。
既有A相产生的触发脉冲必须接于整流电路1号,4号可控硅(称为正A负A ),B相产生的触发脉冲接于3号,6号可控硅(称为正B负B),C相产生的触发脉冲接于5号,2号可控硅(称为正C 负C)。

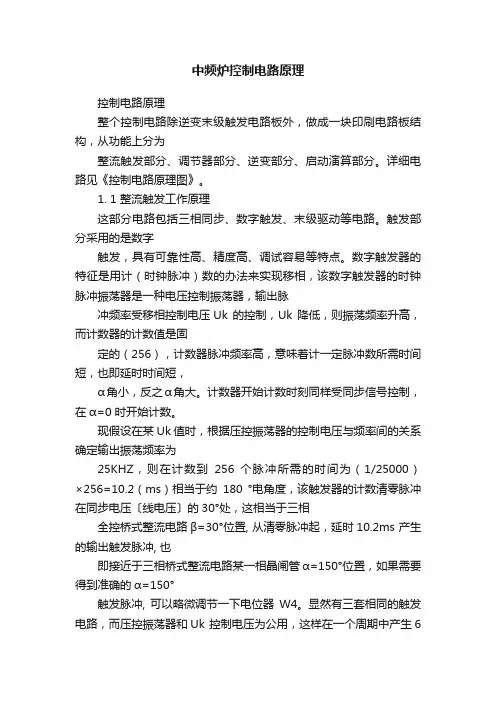

中频炉控制电路原理控制电路原理整个控制电路除逆变末级触发电路板外，做成一块印刷电路板结构，从功能上分为整流触发部分、调节器部分、逆变部分、启动演算部分。
详细电路见《控制电路原理图》。
1. 1 整流触发工作原理这部分电路包括三相同步、数字触发、末级驱动等电路。
触发部分采用的是数字触发，具有可靠性高、精度高、调试容易等特点。
数字触发器的特征是用计（时钟脉冲）数的办法来实现移相，该数字触发器的时钟脉冲振荡器是一种电压控制振荡器，输出脉冲频率受移相控制电压Uk 的控制，Uk 降低，则振荡频率升高，而计数器的计数值是固定的（256），计数器脉冲频率高，意味着计一定脉冲数所需时间短，也即延时时间短，α角小，反之α角大。
计数器开始计数时刻同样受同步信号控制，在α=0 时开始计数。
现假设在某Uk 值时，根据压控振荡器的控制电压与频率间的关系确定输出振荡频率为25KHZ，则在计数到256 个脉冲所需的时间为（1/25000）×256=10.2（ms）相当于约180 °电角度，该触发器的计数清零脉冲在同步电压〔线电压〕的30°处，这相当于三相全控桥式整流电路β=30°位置, 从清零脉冲起，延时10.2ms 产生的输出触发脉冲, 也即接近于三相桥式整流电路某一相晶闸管α=150°位置，如果需要得到准确的α=150°触发脉冲, 可以略微调节一下电位器W4。
显然有三套相同的触发电路，而压控振荡器和Uk 控制电压为公用，这样在一个周期中产生6个相位差60°的触发脉冲。
数字触发器的优点是工作稳定，特别是用HTL 和CMOS 数字集成电路，可以有很强的抗干扰能力。
IC16A 及其周围电路构成电压----频率转换器，其输出信号的周期随调节器的输出电压Uk 而线性变化。
W4 微调电位器是最低输出频率调节(相当于模拟电路锯齿波幅值调节)。
三相同步信号直接由晶闸管的门极引线K4、K6、K2 从主回路的三相进线上取得，由R23、C1、R63、C40、R102、C63 进行滤波、移相，经6 只光电耦合器进行电位隔离，获得6 个相位互差60°、占空比略小于50%的矩形同步信号。

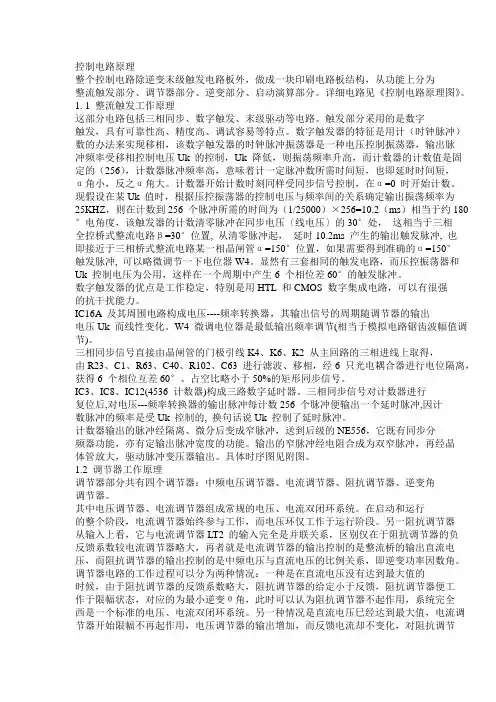

控制电路原理整个控制电路除逆变末级触发电路板外，做成一块印刷电路板结构，从功能上分为整流触发部分、调节器部分、逆变部分、启动演算部分。
详细电路见《控制电路原理图》。
1. 1 整流触发工作原理这部分电路包括三相同步、数字触发、末级驱动等电路。
触发部分采用的是数字触发，具有可靠性高、精度高、调试容易等特点。
数字触发器的特征是用计（时钟脉冲）数的办法来实现移相，该数字触发器的时钟脉冲振荡器是一种电压控制振荡器，输出脉冲频率受移相控制电压Uk 的控制，Uk 降低，则振荡频率升高，而计数器的计数值是固定的（256），计数器脉冲频率高，意味着计一定脉冲数所需时间短，也即延时时间短，α角小，反之α角大。
计数器开始计数时刻同样受同步信号控制，在α=0 时开始计数。
现假设在某Uk 值时，根据压控振荡器的控制电压与频率间的关系确定输出振荡频率为25KHZ，则在计数到256 个脉冲所需的时间为（1/25000）×256=10.2（ms）相当于约180 °电角度，该触发器的计数清零脉冲在同步电压〔线电压〕的30°处，这相当于三相全控桥式整流电路β=30°位置, 从清零脉冲起，延时10.2ms 产生的输出触发脉冲, 也即接近于三相桥式整流电路某一相晶闸管α=150°位置，如果需要得到准确的α=150°触发脉冲, 可以略微调节一下电位器W4。
显然有三套相同的触发电路，而压控振荡器和Uk 控制电压为公用，这样在一个周期中产生6 个相位差60°的触发脉冲。
数字触发器的优点是工作稳定，特别是用HTL 和CMOS 数字集成电路，可以有很强的抗干扰能力。
IC16A 及其周围电路构成电压----频率转换器，其输出信号的周期随调节器的输出电压Uk 而线性变化。
W4 微调电位器是最低输出频率调节(相当于模拟电路锯齿波幅值调节)。
三相同步信号直接由晶闸管的门极引线K4、K6、K2 从主回路的三相进线上取得，由R23、C1、R63、C40、R102、C63 进行滤波、移相，经6 只光电耦合器进行电位隔离，获得6 个相位互差60°、占空比略小于50%的矩形同步信号。

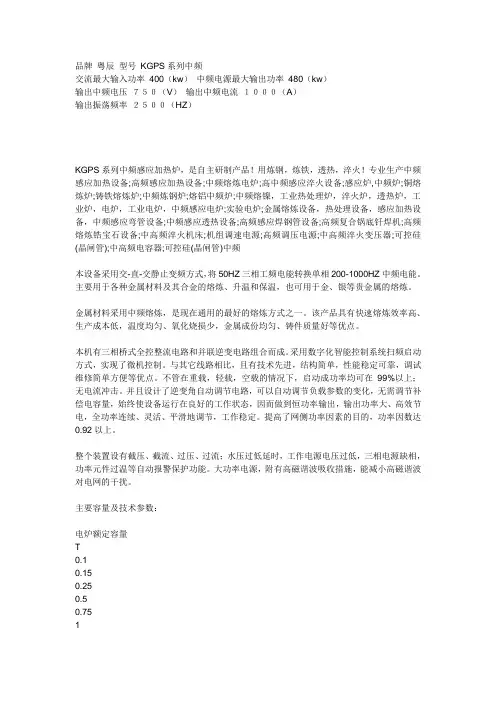

品牌粤辰型号KGPS系列中频交流最大输入功率400（kw）中频电源最大输出功率480（kw）输出中频电压７５０（V）输出中频电流１０００（A）输出振荡频率２５００（HZ）KGPS系列中频感应加热炉，是自主研制产品！用炼钢，炼铁，透热，淬火！专业生产中频感应加热设备;高频感应加热设备;中频熔炼电炉;高中频感应淬火设备;感应炉,中频炉;铜熔炼炉;铸铁熔炼炉;中频炼钢炉;熔铝中频炉;中频熔镍，工业热处理炉，淬火炉，透热炉，工业炉，电炉，工业电炉，中频感应电炉;实验电炉;金属熔炼设备，热处理设备，感应加热设备，中频感应弯管设备;中频感应透热设备;高频感应焊钢管设备;高频复合锅底钎焊机;高频熔炼锆宝石设备;中高频淬火机床;机组调速电源;高频调压电源;中高频淬火变压器;可控硅(晶闸管);中高频电容器;可控硅(晶闸管)中频本设备采用交-直-交静止变频方式，将50HZ三相工频电能转换单相200-1000HZ中频电能。
主要用于各种金属材料及其合金的熔炼、升温和保温，也可用于金、银等贵金属的熔炼。
金属材料采用中频熔炼，是现在通用的最好的熔炼方式之一。
该产品具有快速熔炼效率高、生产成本低，温度均匀、氧化烧损少，金属成份均匀、铸件质量好等优点。
本机有三相桥式全控整流电路和并联逆变电路组合而成。
采用数字化智能控制系统扫频启动方式，实现了微机控制。
与其它线路相比，且有技术先进，结构简单，性能稳定可靠，调试维修简单方便等优点。
不管在重载，轻载，空载的情况下，启动成功率均可在99%以上；无电流冲击。
并且设计了逆变角自动调节电路，可以自动调节负载参数的变化，无需调节补偿电容量，始终使设备运行在良好的工作状态，因而做到恒功率输出，输出功率大、高效节电，全功率连续、灵活、平滑地调节，工作稳定。
提高了网侧功率因素的目的，功率因数达0.92以上。
整个装置设有截压、截流、过压、过流；水压过低延时，工作电源电压过低，三相电源缺相，功率元件过温等自动报警保护功能。

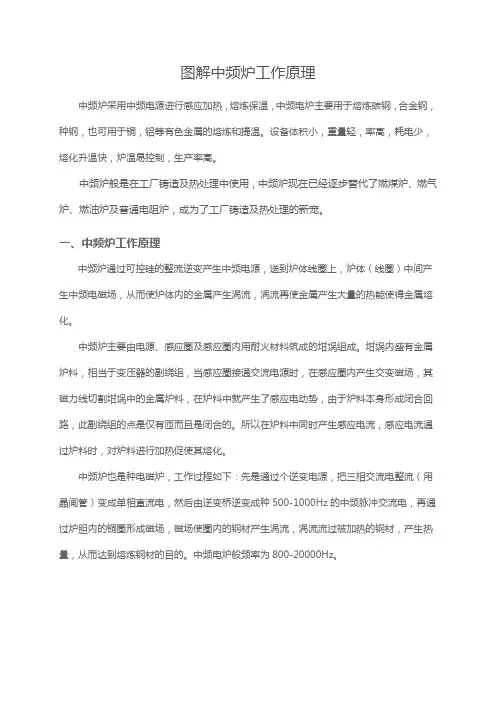

图解中频炉工作原理中频炉采用中频电源进行感应加热，熔炼保温，中频电炉主要用于熔炼碳钢，合金钢，种钢，也可用于铜，铝等有色金属的熔炼和提温。
设备体积小，重量轻，率高，耗电少，熔化升温快，炉温易控制，生产率高。
中频炉般是在工厂铸造及热处理中使用，中频炉现在已经逐步替代了燃煤炉、燃气炉、燃油炉及普通电阻炉，成为了工厂铸造及热处理的新宠。
一、中频炉工作原理中频炉通过可控硅的整流逆变产生中频电源，送到炉体线圈上，炉体（线圈）中间产生中频电磁场，从而使炉体内的金属产生涡流，涡流再使金属产生大量的热能使得金属熔化。
中频炉主要由电源、感应圈及感应圈内用耐火材料筑成的坩埚组成。
坩埚内盛有金属炉料，相当于变压器的副绕组，当感应圈接通交流电源时，在感应圈内产生交变磁场，其磁力线切割坩埚中的金属炉料，在炉料中就产生了感应电动势，由于炉料本身形成闭合回路，此副绕组的点是仅有匝而且是闭合的。
所以在炉料中同时产生感应电流，感应电流通过炉料时，对炉料进行加热促使其熔化。
中频炉也是种电磁炉，工作过程如下：先是通过个逆变电源，把三相交流电整流（用晶闸管）变成单相直流电，然后由逆变桥逆变成种500-1000Hz的中频脉冲交流电，再通过炉胆内的铜圈形成磁场，磁场使圈内的钢材产生涡流，涡流流过被加热的钢材，产生热量，从而达到熔炼钢材的目的。
中频电炉般频率为800-20000Hz。
二、中频炉工作原理图解本机的主电路框图如图所示。
整流器采用三相桥式控整流电路，逆变器采用单相桥式逆变电路，负载为并联谐振形式，直流滤波环节为大电感滤波，以满足并联逆变器的输入要求。
交——直——交变换器1、三相桥式控整流电路三相桥式控整流电路的输出电压为：Ud=2.34U2cosa (1)其中，Ud——输出直流电压平均值U2———电网相电压a ——触发移相角在不同a角下的输出电压的波形（在感性负载和电流非断续状态下）。
其中a>90°的状态称为整流的逆变工作状态，其实质是负载向电网反馈能量。
中频炉加热原理中频炉是一种常用的加热设备，广泛应用于金属热处理、铸造、锻造等领域。
它通过将电能转化为热能，实现对金属材料的快速加热。
本文将详细介绍中频炉的加热原理及其工作过程。
一、中频炉的基本结构中频炉主要由感应线圈、电源、水冷系统和控制系统等组成。
感应线圈位于中频炉的内部，用于产生高频磁场。
电源则为中频炉提供稳定的电能。
水冷系统则用于冷却内部的感应线圈和工作环境，确保中频炉的正常运行。
控制系统则负责对中频炉的温度、时间等参数进行监控和调整。
二、中频炉的工作原理中频炉的工作原理是基于磁感应加热的原理。
当电源通电时，会产生交变电流，进而产生高频磁场。
当金属材料置于高频磁场中时，由于磁感应效应，金属材料中的电流将发生感应，电流在材料内部形成环流。
由于电流在金属材料内部产生的阻尼效应，材料内部的电流将被转化为热能。
这样，金属材料就会被迅速加热至所需温度。
三、中频炉的工作过程中频炉的工作过程可以分为三个步骤：预热阶段、加热阶段和保温阶段。
1. 预热阶段：首先，将待加热的金属材料放置在感应线圈中心部位，并启动中频炉的电源。
电源的交变电流会在感应线圈中形成强磁场，金属材料受到磁场作用后逐渐升温。
2. 加热阶段：当金属材料达到所需温度时，进入加热阶段。
此时，中频炉会根据预设的加热温度和时间进行调控，以保持金属材料的稳定加热。
3. 保温阶段：当金属材料完成加热后，中频炉会自动将加热功率降低至保温功率，以维持金属材料的温度稳定。
在一定时间内，金属材料会保持在所需温度状态。
四、中频炉的优势和应用中频炉相较于其他传统加热设备，具有如下优势：1. 高效能：中频炉的加热效率高，能耗低，加热速度快，可大幅提高生产效率。
2. 均匀加热：中频炉的高频磁场作用下，金属材料内部形成的环流能够使材料得到均匀加热，提高质量和产品一致性。
3. 环保节能：中频炉不需要使用燃料，不会产生废气、废水和废渣，具有较好的环保性能。
中频炉广泛应用于金属材料的热处理、铸造和锻造等领域。
中频炉的工作原理中频炉是一种用于加热金属的工业设备，它采用了中频电磁感应加热的原理。
中频炉的工作原理可以简单地概括为将电能转化为热能，然后传递给金属材料，使其加热。
下面将详细介绍中频炉的工作原理。
1. 中频电磁感应加热原理中频电磁感应加热是利用电磁感应原理将电能转化为热能的一种加热方法。
当通过导体中通以交变电流时，会在导体周围产生交变磁场，这个交变磁场会穿透导体并在导体内部产生涡流。
这些涡流会导致导体发热，从而实现加热的目的。
中频电磁感应加热具有加热速度快、效率高、加热均匀等优点，因此被广泛应用于金属加热领域。
2. 中频炉的结构中频炉通常由电源系统、感应线圈、工作台、水冷系统等部分组成。
电源系统提供交变电流，感应线圈将电能转化为热能并传递给金属材料，工作台用于放置金属材料，水冷系统用于冷却感应线圈以及工作台。
这些部分共同协作，使中频炉能够正常工作。
3. 中频炉的工作过程中频炉的工作过程可以分为以下几个步骤：(1) 开机准备：首先将金属材料放置在工作台上，然后启动中频炉的电源系统。
(2) 加热阶段：电源系统提供交变电流，感应线圈将电能转化为热能并传递给金属材料，金属材料开始加热。
(3) 控温阶段：当金属材料达到设定温度时，可以通过控制电源系统的输出功率来控制金属材料的温度，以保持在设定温度范围内。
(4) 关机：当金属材料加热完成后，可以关闭中频炉的电源系统，完成加热工艺。
4. 中频炉的应用中频炉广泛应用于金属热处理、金属熔炼、金属锻造等工业领域。
由于中频炉具有加热速度快、效率高、加热均匀等优点，因此被广泛应用于需要对金属材料进行加热处理的工艺中。
综上所述，中频炉利用中频电磁感应加热原理将电能转化为热能，并将热能传递给金属材料，实现对金属材料的加热。
它具有加热速度快、效率高、加热均匀等优点，因此被广泛应用于金属加热领域。
中频电炉的工作原理时间:2010-12-30 15:26来源:未知作者:admin 点击:163次中频电炉是利用晶闸管将三相工频交流电能变换成几百或几千赫兹的单相交流电能。
具有控制方便、效率高、运行可靠、劳动强度低的特点，广泛用于铸钢、不锈钢或合金钢的冶炼、真空冶炼、锻件的加热和钢管的弯曲、挤压成型、工件的预热、钢件表面淬火、退火热处中频电炉是利用晶闸管将三相工频交流电能变换成几百或几千赫兹的单相交流电能。
具有控制方便、效率高、运行可靠、劳动强度低的特点，广泛用于铸钢、不锈钢或合金钢的冶炼、真空冶炼、锻件的加热和钢管的弯曲、挤压成型、工件的预热、钢件表面淬火、退火热处理、金属零件的焊接、粉末冶金、输送高温工质的管道加热、晶体的生长等不同场合。
在我厂(上海华焰感应加热设备有限公司生产的:中频炉、中频透热炉、感应加热炉、中频熔炼炉、感应淬火炉)，中频电源装置主要用于铸钢、不锈钢和青铜等的冶炼。
中频电源的工作原理为:采用三相桥式全控整流电路将交流电整流为直流电，经电抗器平波后，成为一个恒定的直流电流源，再经单相逆变桥，把直流电流逆变成一定频率(一般为1000至8000Hz)的单相中频电流。
负载由感应线圈和补偿电容器组成，连接成并联谐振电路。
一般情况下，可以把中频电源的故障按照故障现象分为完全不能起动和起动后不能正常工作两大类。
作为一般的原则，当出现故障后，应在断电的情况下对整个系统作全面检查，它包括以下几个方面:(一)逆变器:逆变器包括四只快速晶闸管和四只脉冲变压器，可以按上述方法检查。
(二)变压器:每个变压器的每个绕组都应该是通的，一般原边阻值约有几十欧姆，次极几欧姆。
应该注意:中频电压互感器的原边与负载并联，所以其电阻值为零。
(三)电源:用万用表测一下主电路开关(接触器)和控制保险丝后面是否有电，这将排除这些元件断路的可能性。
(四)整流器:整流器采用三相全控桥式整流电路，它包括六个快速熔断器、六个晶闸管、六个脉冲变压器和一个续流二极管。
多张图看懂熔炼炉工作原理，没有你做不成的耐火材料生意！什么是熔炼炉？熔炼炉是采用200~2500Hz中频电源进行感应加热，功率范围为20~2500KW，根据其特点亦可称为中频电炉。
主要用于贵金属如黄金、铂金、银，铜，铁，不锈钢，铝合金，铝等其它金属的熔炼和提温，是大学实验室，研究所，手饰加工，精铸件加工的理想设备。
电源采用IGBT进口功率器件，更加集成化小型化，有效输出功率达到90%以上，省电节能，比传统可控硅中频节能60%。
结构介绍：整套熔炼炉电炉设备包含中频电源柜，补偿电容，炉体（两个）及水冷电缆、减速机。
炉体由炉壳、感应圈、炉衬、倾炉减速箱等四个部分组成，炉壳用非磁性材料制成，感应线圈是由矩形空心管制成的螺旋状筒体，熔炼时管内通冷却水。
线圈引出铜排与水冷电缆连通，炉衬紧靠感应圈，由石英砂打实烧结而成，炉体的倾动由倾炉减速箱直接转动。
倾炉减速箱系二级涡轮变速，自锁性能好，转动平稳可靠，出现紧急断电时看收工倾炉，避免危险。
可以通过选炉开关对两台炉体的倾炉减速箱电动机的控制进行选择，带有四芯橡皮线的开关盒能使操作者站在合适位置对炉体的倾动，复位进行点动控制。
目前一般3吨以上熔炼炉已经不采用上述的机构，倾炉以液压油缸为主，感应铜圈外部有若干个均布的仿弧形磁轭，防止漏磁。
采用该种方法，炉壳不需要用非磁性材料制成，炉壳外部不发烫。
采用液压倾炉装置倾炉过程平缓，安全。
工作原理：熔炼炉利用中频电源建立中频磁场，使铁磁材料内部产生感应涡流并发热，达到加热材料的目的。
中频电炉采用200-2500Hz中频电源进行感应加热，熔炼保温，熔炼炉主要用于熔炼碳钢，合金钢，特种钢，也可用于铜，铝，铅，锌等有色金属的熔炼和提温.设备体积小，重量轻，效率高，耗电少，熔化升温快，炉温易控制，生产效率高。
主要参数：设备特点：1.电炉体积小，重量轻、效率高、耗电少；炉子周围温度低、烟尘少、作业环境好；2.操作工艺简单、熔炼运行可靠；更换品种方便。
