中频炉的概念

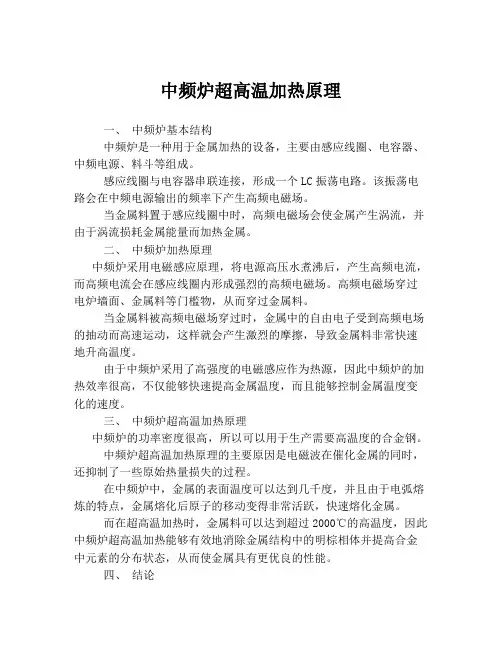

中频炉超高温加热原理一、中频炉基本结构中频炉是一种用于金属加热的设备，主要由感应线圈、电容器、中频电源、料斗等组成。

感应线圈与电容器串联连接，形成一个LC振荡电路。

该振荡电路会在中频电源输出的频率下产生高频电磁场。

当金属料置于感应线圈中时，高频电磁场会使金属产生涡流，并由于涡流损耗金属能量而加热金属。

二、中频炉加热原理中频炉采用电磁感应原理，将电源高压水煮沸后，产生高频电流，而高频电流会在感应线圈内形成强烈的高频电磁场。

高频电磁场穿过电炉墙面、金属料等门槛物，从而穿过金属料。

当金属料被高频电磁场穿过时，金属中的自由电子受到高频电场的抽动而高速运动，这样就会产生激烈的摩擦，导致金属料非常快速地升高温度。

由于中频炉采用了高强度的电磁感应作为热源，因此中频炉的加热效率很高，不仅能够快速提高金属温度，而且能够控制金属温度变化的速度。

三、中频炉超高温加热原理中频炉的功率密度很高，所以可以用于生产需要高温度的合金钢。

中频炉超高温加热原理的主要原因是电磁波在催化金属的同时，还抑制了一些原始热量损失的过程。

在中频炉中，金属的表面温度可以达到几千度，并且由于电弧熔炼的特点，金属熔化后原子的移动变得非常活跃，快速熔化金属。

而在超高温加热时，金属料可以达到超过2000℃的高温度，因此中频炉超高温加热能够有效地消除金属结构中的明棕相体并提高合金中元素的分布状态，从而使金属具有更优良的性能。

四、结论中频炉超高温加热原理采用高强度的电磁感应作为热源，能够快速提高金属温度，控制金属温度变化的速度，能够消除金属结构中的明棕相体并提高合金中元素的分布状态，从而使金属具有更优良的性能，是一种非常有效的高温加热工艺。

比较高频炉、中频炉、工频炉的区别 【中频炉与高频炉的区别】感应炉按照所使用交流电的频率可以分为：工频电炉、中频电炉及高频电炉三种。

中频炉与高频炉的区别为：1、所使用交流电的频率不同：中频炉是一种将工频50HZ交流电转变为中频（300HZ以上至10000HZ）的电源装置；高频炉通常清况下电流频率在一百到五百千赫之间；2、频率越高，透热能力越低；3、中频炉有效淬硬深度为2到10毫米，主要的应用范围是要求淬硬层要求较深的零件；高频炉有效淬硬深度为零点五到两毫米之间。

4、可以用中频炉熔炼五千克到六十吨的各种金属；高频感应加热适宜熔炼一到五千克的贵重金属。

5、中频炉体积较大，技术成熟；高频炉体积小，运作快，价格便宜。

【中频炉与工频炉的区别】（主要炼铸铁用）的最大区别在于以下几方面：1、使用灵活、适应性强中频炉在冶炼时，每炉都可以清洗干净而且在更换时也比较方便。

但是工频炉在冶炼时，每炉都不能清洗干净，还会保留一些钢液在炉内以便下次启动，而且更换起来也不方便。

因此可以确定工频炉的适应性是比较差的。

2、启动操作方便由于中频电流的集肤效应远大于工频电流，因此中频感应炉在启动时，对炉料没有特殊要求，装料后即可迅速加热升温；而工频感应炉则要求有专门制作的开炉料块才能启动加热，而且升温速度很慢。

因此，在周期作业的条件下大多使用中频感应炉。

3、电磁搅拌效果好中频电源的搅拌效果比较好。

工频电源过大的搅拌力使钢液对炉衬的冲刷力增大，不仅降低精炼效果而且会降低坩埚寿命。

4、熔化速度快、生产效率高中频炉配置的功率密度大，是工频炉的1.4~1.6倍。

在相同条件下中频炉的熔化速度比工频炉快。

中频炉热量损失小、电热效率高，其热效率比工频炉高8%，吨铸铁耗电量下降10%。

5、钢液被炉渣覆盖、减少大气对钢液的污染工频炉内钢液“驼峰”现象比中频炉严重，很难造渣覆盖液面。

中频炉冶炼时炉渣具有良好的流动性和覆盖能力，同时通过炉渣还可以进行脱氧和脱硫等精炼过程。

2024年中频炉市场分析现状1. 简介中频炉是一种使用中频电磁场进行加热的工业设备，广泛应用于金属材料的熔炼和加热领域。

本文将对中频炉市场的现状进行分析，从市场规模、市场竞争、市场趋势等方面进行探讨。

2. 市场规模中频炉市场的规模在过去几年中呈逐年增长趋势。

随着制造业的发展和工业生产的需求增加，对中频炉的需求也在不断增加。

据市场研究机构的数据显示，中频炉市场在过去五年中的年均增长率达到了10%左右。

目前，中频炉市场的规模主要由金属熔炼和金属加热两个细分领域组成。

金属熔炼领域主要应用于有色金属、铸造和矿山行业等；金属加热领域主要用于汽车、航空、电子等制造业中的金属加热工艺。

3. 市场竞争中频炉市场竞争激烈，市场上存在着多家知名企业。

主要的竞争对手包括国内外的制造商和供应商。

国际上，德国、日本和美国等发达国家的企业在中频炉领域处于领先地位。

而国内市场上，中频炉企业多位于沿海地区和经济发达地区。

竞争主要体现在产品质量、价格和售后服务等方面。

高品质的产品质量可以提高市场竞争力，合理的价格和完善的售后服务也是吸引客户的重要因素。

4. 市场趋势中频炉市场在未来将有以下几个趋势：4.1 技术创新随着科技的发展，中频炉的技术也在不断创新。

新的材料和设计可以提高中频炉的效率和性能。

在金属熔炼领域，节能、环保和自动化成为了发展的重要方向。

4.2 产业升级中频炉市场的产业结构也在不断升级。

目前，国内中频炉企业的竞争力还有待提升，技术含量相对较低。

未来，中频炉厂商将更加重视研发和创新，提高技术水平和产品质量，以提高市场竞争力。

4.3 市场需求变化中频炉市场的需求将会随着不同行业的需求变化而变化。

随着新能源汽车、航空航天和新材料等领域的快速发展，对中频炉的需求也将增加。

同时，对产品质量和效率的要求也将逐渐提高。

5. 总结中频炉市场在过去几年呈现快速增长的趋势，市场规模逐年扩大。

竞争激烈，技术创新和产业升级是未来发展的重要方向。

中频炉的运作原理和冷却系统
中频炉是利用电磁感应原理，对金属进行加热的电源装置。

其能够将工频为50HZ的交流电转换成300HZ到1000HZ的中频，在感应圈之内产生高密度的磁力线，并对该感应圈内的金属材料进行切割。

本文就中频炉的工作原理和其加工处理完金属后的冷却系统进行简要介绍。

一、中频炉的工作原理
中频炉是借助中频电源来产生中频磁场，根据电磁感应原理，能够让铁磁材料的内部产生与之相感应的涡流并发热，从而达到对材料的加热目的。

中频炉一般都会采用200到2500Hz的中频电源来实行感应，完成加热、熔炼和保温作业。

因为中频炉具有体积小，重量轻，效率高，耗能少，熔化升温快，炉温易控制，生产效率高的特点，使得目前中频炉主要在熔炼碳钢、合金钢、特种钢，还有铜、铝等有色金属的熔炼和提温中被广泛使用。

二、中频炉的冷却系统
中频炉的冷却系统主要包括电源和炉体两大部分，该两部分是采用独立的冷却装置的。

电源部分采用全封闭冷却装置，包括电源柜内各个电源器件和电力电热电容组;电源部分也采用全封闭冷却装置，包括了各种精密的电器元件，其冷却管道比较细，一般都是采用软化水或纯净水来避免管内结垢引起的堵塞问题。

因为两个部分的冷却装置是相互独立的，避免了两者的相互影响，也提高了中频炉的冷却效率。

来源：中频炉原文地址：/html/zhongpin_News/15.html。

中频电炉基础知识，讲解1）中频电炉分类2）中频电炉系统的构成及作用3）中频电炉的简单原理4）中频电炉的基本参数5）中频电炉数据的简单计算6）常用元器件讲解可控硅中频电源装置简称中频炉，是利用可控硅的开关特性把50Hz的工频电流变换成中频电流的一种电源装置，主要是在感应熔炼，感应加热，感应淬火等领域中广泛应用。

中频电炉的系统构成中频电炉各组成部分的作用一，基本构成部分基本构成部分是指一套设备，能正常运行必须具有的组成部分。

1-1，变压器变压器给设备提供需要的电能的装置。

变压器根据冷却介质的不同可以分成干式变压器和油冷变压器两种。

在中频炉行业我们推荐用特种油冷式整流变压器，这种变压器不管是过载能力还是抗干扰性都远远好于普通变压器。

影响变压器能力的因素1）铁芯铁芯的材质直接影响磁通量，常见的铁芯材质有硅钢片（有取向/无取向），非晶带材；2)线包材质现在有铝芯线包，铜芯线包，铜包铝线包。

线包的材质直接影响变压器发热量；3）绝缘等级B级允许工作温度是130℃，H级允许工作温度是180℃1-2，中频电源中频电源柜是一套系统里面的核心组成部分。

中频电源不管是什么类型的都是有整流/逆变两部分组成的。

整流部分的作用是把我们生活中用的50HZ的交流电变成一个脉动的直流电的过程。

根据整流脉冲数的不同可以分成6脉整流，12脉整流，24脉整流等。

在整流以后会在正极上串接一个平波电抗器。

逆变部分的作用，是把整流产生的直流电转变成一个中频交流电。

1-3，电容柜电容柜的作用，是给感应线圈提供无功功率补偿的装置，可以简单的理解为电容的多少直接影响设备功率的大小。

需要注意的是，并联设备电容只有谐振电容（电热电容）一种，串联设备除了谐振电容（电热电容）以外还有滤波电容。

这也可以作为判断设备是并联设备还是串联设备的一个标准。

1-4，炉体1）炉体分类炉体是系统中的做功的部分，按照炉壳材质的不同分为钢壳和铝壳两种。

铝壳炉结构相对简单，只有感应圈和炉体两部分组成，因为结构的不稳定性，现在铸协严禁使用。

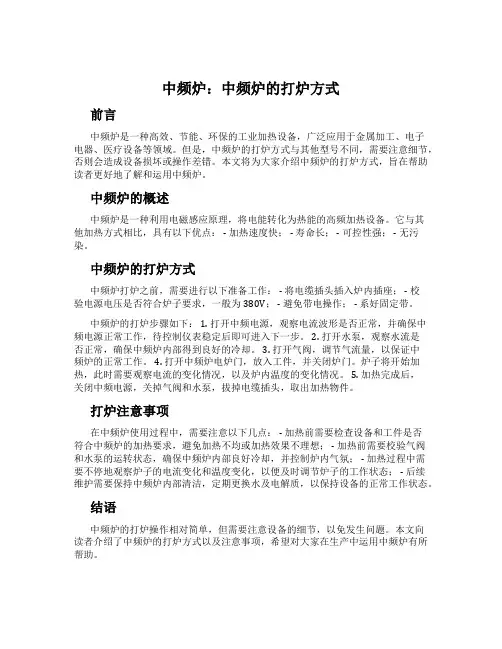

中频炉：中频炉的打炉方式前言中频炉是一种高效、节能、环保的工业加热设备，广泛应用于金属加工、电子电器、医疗设备等领域。

但是，中频炉的打炉方式与其他型号不同，需要注意细节，否则会造成设备损坏或操作差错。

本文将为大家介绍中频炉的打炉方式，旨在帮助读者更好地了解和运用中频炉。

中频炉的概述中频炉是一种利用电磁感应原理，将电能转化为热能的高频加热设备。

它与其他加热方式相比，具有以下优点： - 加热速度快； - 寿命长； - 可控性强； - 无污染。

中频炉的打炉方式中频炉打炉之前，需要进行以下准备工作： - 将电缆插头插入炉内插座； - 校验电源电压是否符合炉子要求，一般为380V； - 避免带电操作； - 系好固定带。

中频炉的打炉步骤如下： 1. 打开中频电源，观察电流波形是否正常，并确保中频电源正常工作，待控制仪表稳定后即可进入下一步。

2. 打开水泵，观察水流是否正常，确保中频炉内部得到良好的冷却。

3. 打开气阀，调节气流量，以保证中频炉的正常工作。

4. 打开中频炉电炉门，放入工件，并关闭炉门。

炉子将开始加热，此时需要观察电流的变化情况，以及炉内温度的变化情况。

5. 加热完成后，关闭中频电源，关掉气阀和水泵，拔掉电缆插头，取出加热物件。

打炉注意事项在中频炉使用过程中，需要注意以下几点： - 加热前需要检查设备和工件是否符合中频炉的加热要求，避免加热不均或加热效果不理想； - 加热前需要校验气阀和水泵的运转状态，确保中频炉内部良好冷却，并控制炉内气氛； - 加热过程中需要不停地观察炉子的电流变化和温度变化，以便及时调节炉子的工作状态； - 后续维护需要保持中频炉内部清洁，定期更换水及电解质，以保持设备的正常工作状态。

结语中频炉的打炉操作相对简单，但需要注意设备的细节，以免发生问题。

本文向读者介绍了中频炉的打炉方式以及注意事项，希望对大家在生产中运用中频炉有所帮助。

中频炉是什么_使用中频炉有什么注意事项中频炉的知识大家了解多少呢？近几年随着社会的发展，中频炉的适用范围越来越广泛，很多人都在寻找中频炉的踪迹。

近期，小编今天走访了几家企业，为大家整理了一些信息，下面来看看潍坊康达电炉有限公司的工作人员对中频炉作出的产品详情及使用时的注意事项等方面的介绍吧！#详情查看#【中频炉：注意事项】#详情查看#【中频炉：工作原理】【中频炉_注意事项】（1）中频感应电炉应采用专用整流变压器，提高供电电压，并限制变压器的空载运行。

（2）规范安装，缩短高压、变压器、中频电源、电炉之间连线，选用纯度较高的T2铜材或无氧铜，特别是感应线圈和水冷电缆，增大其截面积可以有效降低电流热损耗。

（3）根据铸造工艺选择合适容量和频率中频电炉，增大功率密度以提高熔化效率，降低附加损耗。

（4）优先选择中频电源为串联逆变带磁轭带液压的钢壳炉。

炉体外壳连接处在操作过程防止金属接触形成短路。

（5）制定合理铸造工艺，从造型、选料、熔化、浇注、热处理、清理等规范工艺操作，科学管理，以降低能耗。

（6）加强设备管理和维护，减少故障率，保障生产顺利进行。

（7）经常检查各导电系统的连接部分接触是否良好，特别是水冷电缆与感应线圈连接处的螺钉是否紧固，绝缘台、绝缘靴每年检验一次。

（8）在熔炼过程中严禁断电停水，熔炼过程中应随时注意出水温度和水压，使水压保持在0.1～0.3MPa，出水温度保持在55°以下。

【中频电炉_寿命判断方法】因为中频电炉炉衬材料价格比较昂贵，并且筑炉时间也比较长等因素，所以电炉炉衬使用时间能延长一次也是值得去争取的。

然而有的时候为了多使用一次很可能发生炉衬被铁液穿透，后果很严重甚至危及设备和人身的安全。

这就要求我们准确判断炉衬的寿命。

经过多年经验，总结炉衬寿命的判断方法如下：（1）根据以往经验推算炉衬寿命，在炉衬寿命快到时注意观察电炉频率表、电压表、电流表等，如果这些表的表针在正常工作情况下不断摆动，本次工作结束后炉衬寿命将尽不要再继续使用。

中频炉操作规程一、引言中频炉是一种常用于金属加热和熔炼的设备，具有高效、节能、环保等优点。

为了确保中频炉的安全运行和操作效果，制定本操作规程，明确中频炉的操作流程和注意事项。

二、设备概述1. 中频炉是一种工业电炉，主要由电源系统、电容器组、感应线圈、水冷系统和控制系统组成。

2. 中频炉的工作原理是通过感应加热，将电能转化为热能，将金属材料加热至所需温度。

3. 中频炉适用于金属材料的热处理、熔炼和加热等工艺。

三、操作流程1. 开机准备a. 检查电源系统和水冷系统的工作状态，确保正常运行。

b. 检查感应线圈和电容器组的连接是否牢固。

c. 检查中频炉内部是否有杂物，清理干净。

2. 加热操作a. 将待加热的金属材料放置在感应线圈内部。

b. 打开电源系统，启动中频炉。

c. 设置加热温度和时间，确保加热过程的精确控制。

d. 监测加热温度和时间，根据需要进行调整。

3. 熔炼操作a. 在加热温度达到要求后，将需要熔炼的金属材料放入感应线圈内部。

b. 根据熔炼工艺要求，控制加热温度和时间，使金属材料完全熔化。

c. 在熔炼完成后，关闭电源系统，停止加热。

4. 关机操作a. 关闭电源系统，断开电源。

b. 清理中频炉内部的残留物和杂物。

c. 关闭水冷系统，排空水管中的水。

四、注意事项1. 操作人员必须经过专业培训，并持有相关操作证书。

2. 在操作过程中，严禁将手或其他物体靠近感应线圈，以免发生触电事故。

3. 操作人员应佩戴防护手套、护目镜等个人防护装备，确保人身安全。

4. 在加热和熔炼过程中，应密切监测温度和时间，避免过热或过长时间的加热。

5. 定期检查中频炉的电源系统、感应线圈和水冷系统，确保其正常运行。

6. 操作结束后，及时清理中频炉内部的残留物和杂物，保持设备的清洁。

7. 如发现设备故障或异常情况，应及时报修或通知相关人员进行处理。

五、总结中频炉操作规程是确保中频炉安全运行和操作效果的重要文件。

操作人员必须严格按照规程进行操作，做好设备的维护和保养工作，确保中频炉的长期稳定运行。

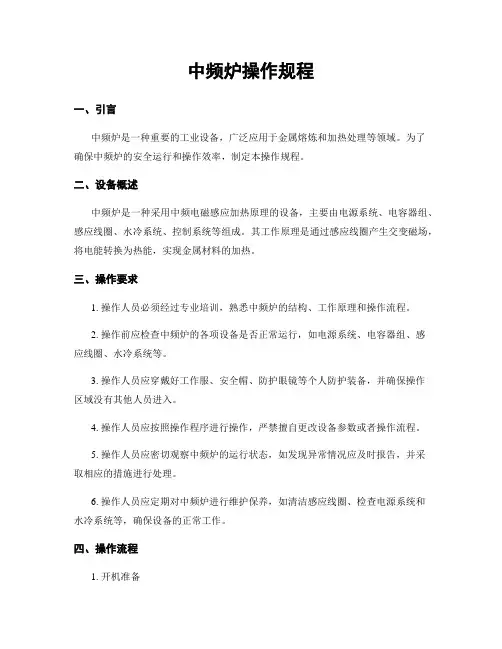

中频炉操作规程一、引言中频炉是一种重要的工业设备，广泛应用于金属熔炼和加热处理等领域。

为了确保中频炉的安全运行和操作效率，制定本操作规程。

二、设备概述中频炉是一种采用中频电磁感应加热原理的设备，主要由电源系统、电容器组、感应线圈、水冷系统、控制系统等组成。

其工作原理是通过感应线圈产生交变磁场，将电能转换为热能，实现金属材料的加热。

三、操作要求1. 操作人员必须经过专业培训，熟悉中频炉的结构、工作原理和操作流程。

2. 操作前应检查中频炉的各项设备是否正常运行，如电源系统、电容器组、感应线圈、水冷系统等。

3. 操作人员应穿戴好工作服、安全帽、防护眼镜等个人防护装备，并确保操作区域没有其他人员进入。

4. 操作人员应按照操作程序进行操作，严禁擅自更改设备参数或者操作流程。

5. 操作人员应密切观察中频炉的运行状态，如发现异常情况应及时报告，并采取相应的措施进行处理。

6. 操作人员应定期对中频炉进行维护保养，如清洁感应线圈、检查电源系统和水冷系统等，确保设备的正常工作。

四、操作流程1. 开机准备a. 检查电源系统是否正常运行，确保电源稳定。

b. 检查水冷系统的水流量和温度，确保冷却效果良好。

c. 检查感应线圈是否有异常，如有异常应及时处理。

d. 穿戴好个人防护装备，确保安全。

2. 加热操作a. 将待加热的金属材料放置在感应线圈中心位置。

b. 打开电源开关，调整电源输出功率和频率，根据加热要求设定参数。

c. 观察加热过程中的温度变化，根据需要调整参数。

d. 加热完成后，关闭电源开关。

3. 关机操作a. 关闭电源开关，切断电源供应。

b. 关闭水冷系统，住手冷却。

c. 清理感应线圈和工作区域，确保无杂物残留。

五、安全注意事项1. 操作人员在操作过程中应保持集中注意力，严禁分心或者进行其他无关操作。

2. 操作人员应遵守相关的安全操作规范，如禁止触摸感应线圈、禁止将金属物品放置在感应线圈附近等。

3. 在操作过程中，如发现异常情况或者设备故障，应即将住手操作并报告相关人员。

中频炉、中频电炉的优势特点中频炉是一种将工频50HZ交流电转变为中频（300HZ以上至1000HZ）的电源装置，把三相工频交流电，整流后变成直流电，再把直流电变为可调节的中频电流，供给由电容和感应线圈里流过的中频交变电流，在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料，在金属材料中产生很大的涡流。

由于中频感应加热的原理为电磁感应，其热量在工件内自身产生，普通工人用中频电炉上班后十分钟即可进行锻造任务的连续工作，不需烧炉专业工人提前进行烧炉和封炉工作。

由于该加热方式升温速度快，所以氧化极少，中频加热锻件的氧化烧损仅为0.5%，煤气炉加热的氧化烧损为2%，燃煤炉达到3%，中频加热工艺节材，每吨锻件和烧煤炉相比至少节约钢材原材料20-50千克。

中频炉加热速度快、中频炉生产效率高、中频炉氧化脱炭少、中频炉延长模具寿命、中频炉工作环境优越、中频炉提高工人劳动环境和公司形象、中频炉无污染、中频炉低耗能、中频炉熔炼速度快、中频炉节电效果好、烧损少、能耗低、中频炉自搅拌功能、熔炼温度及金属成分均匀、中频炉电加热作业环境好、中频炉启动性能好，空炉、满炉均可达到100%启动。

中频炉的节约特点●加热速度快、生产效率高、氧化脱炭少、节省材料与成本、延长模具寿命由于中频感应加热的原理为电磁感应，其热量在工件内自身产生，普通工人用中频电炉上班后十分钟即可进行锻造任务的连续工作，不需烧炉专业工人提前进行烧炉和封炉工作。

由于该加热方式升温速度快，所以氧化极少，中频加热锻件的氧化烧损仅为0.5%，煤气炉加热的氧化烧损为2%，燃煤炉达到3%，中频加热工艺节材，每吨锻件和烧煤炉相比至少节约钢材原材料20-50千克。

其材料利用率可达95%。

由于该加热方式加热均匀，芯表温差极小，所以在锻造方面还大大的增加了锻模的寿命，锻件表面的粗糙度也小于50um工艺节能，中频加热比重油加热节能31.5%～ 54.3%，比煤气加热节能5%～40%。
