城市轨道交通线路和车站73页PPT

中间站 区域站
终点站
换乘站
联运站 枢纽站
❖按车站站台形式分
（侧式、岛式、混合式）
岛式站台：站台位于两线中间。常用的一种形式。 特点：站台面积利用率高，灵活调整客流、乘客使用方 便。通常用于较大客流量的车站。
侧式站台：站台位于线路两侧布置。侧式站台根据环境条件 可以布置成：平行相对式、平行错开式、上下重叠式及上下 错开式。 面积利用率、调整客流、站台之间联系等方面不如岛式站台。 侧式站台多用于客流量不大的车站及高架车站。
❖ 客运服务作业：包括安检、售票、检票、 乘客乘降组织及换乘作业等。
四、 车站分类 ❖按车站的空间位置分 ❖按运营功能分 ❖按车站站台形式分 ❖按车站之间的换乘形式划分
❖按车站的空间位置分
地下车站
地面车站
高架车站
车站与地面相对位置关系
地铁车站的特点
❖典型地下车站 ❖地面车站 ❖高架车站
❖典型地下车站
Thank You...
You made my day!
---敢为天下先，勇争第一
岛式站台
平行相对式侧式站台
平行错开式侧式站台
上下重叠式侧式站台
上下错开式侧站台
岛、侧混合式站台
岛式站台车站
侧式站台车站
侧式站台 San Mames Cercanias.
❖按车站换乘方式分类
1)站台直接换乘
2)站厅换乘 站台→站厅→站台
3)通道换乘
车站规划设计需要注意的几个问题
一、车站站间距 根据实际需要确定，市区一般设置为
❖屏蔽门系统 ❖供电系统
有高压、低压两类供电 设备。
安装在站台边缘， 低压供电又可分为照明 隔离站台和轨行区。 和低压配电两个系统。

7.2.1线路设计的技术资料
1.城市规划类 城市总体规划、分区 规划、城市轨道交通系统路网规划、 客流预测、大型交通枢纽点规划、道 路规划红线、规划管线、规划人防设 施等。
第26页/共85页
• 2.现状资料 现状地形图、工程地质及水文地质资料、水文气 象资料、文物保护及建筑物资料、主要构筑物及基础资料、市 政及人防设施资料等。
• 7)经过市郊铁路车站时，应设站换乘； 有条件时宜预留接轨联运条件。
第33页/共85页
2、主要技术标准
基本类型
正线
最小曲线半 辅助线
径(m)
车场线
正线
最大坡度 (‰)
辅助线 车场线
竖曲线半径 正 线
(m)
辅助线
钢轨
正线
(kg/m)
辅助线
道岔 (No/R。)
正线 车场
A 300～350
250 150 30～35 40 1.5
较短，乘客能同时上下车，可缩短停站时间， 减少费用。 • 缺点：这种方式存在一定的进路交叉，对行 车安全有一定威胁，客流量大时，可能会引 起站台客流秩序的混乱。
第50页/共85页
(2)站后折返 线
第51页/共85页
• 2)站后折返方式 • 站后折返由站后尽端折返线折返，可
避免进路交叉。此外，列车还可采用 经站后环线折返的方法。
• 了解：线路规划设计基本原则,线路敷 设方式，线路规划一般步骤。
• 理解：线路设计方法及相关技术标准。 • 掌握：线路走向与车站分布，线路平
纵断面设计原则和方法，相关的技术 规范与标准。
第1页/共85页
第七章 道交通系统线路设计
❖7.1线路总体设计 ❖7.2线路平纵断面设计 ❖7.3某市轨道交通系统线路设计案

第三节 路基、桥梁与隧道
第四节 轨道
线路的上部结
构
完整最新ppt
3
第一节 线路概述
• 线路的选线
– 决定线路在城市的走向
• （1）主要客流方向与客流的主要集散地 • （2）地质地貌及地下管网设施 • （3）城市建设与城市公共交通规划
完整最新ppt
4
城市轨道交通设备
第一节 线路概述
• 线路种类：
–按照空间位置不同分类 –按照运营作用不同分类
第二章 城市轨道交通线路
完整最新ppt
1
问题导入
• 线路是城市轨道交通的重要组成部分，是城 市轨道交通的重要特征。
• 线路在城市轨道交通中起着什么作用呢？ • 线路是如何进行设计施工的呢？ • 线路又是由哪些具体设备和设施构成的呢？
完整最新ppt
2
第二章 线路
第第一一节节线线路路概概述述
第二节 线路设计
– 停车线
– 安全线
完整最新ppt
12
城市轨道交通设备
辅助线
• （1）折返线
–为列车调头折 返而设置的线 路，主要设置 在线路两端的 终到站和折返 站
完整最新ppt
13
辅助线
• （2）渡线
–渡线可满足改变列车进路的需要，也可改变列车运 行方向
–中间站利用渡线进行区间列车折返时，需占用正线 进行作业
• 城市轨道交通均采用列车上下分行的右侧行车 制，其正线有两条——上行正线和下行正线
完整最新ppt
11
城市轨道交通设备
辅助线
• 辅助线是为保证正线运营而配置的线路，是为列车 提供折返、停放、检查、转线及出入段等作业的线
路
• 根据作业需要的不同，辅助线又可分为：

站厅非付费区
4、高架车站需要注意的问题
➢ 高架车站位于地面上，建筑要和城市的风格、周 围的环境相协调。
➢ 高架线路一般建于城市道路的中心线，也可设置 在绿化隔离带，从人行道进入高架车站的楼梯、 天桥兼作过街人行天桥之用。
➢ 由于道路上面面积有限，可考虑将设备用房放在 路边。
➢ 由于设置在地面上，不考虑环控系统。
巴 黎 地 铁
站 出 入 口
巴黎地铁站出入口 地下铁道风井
伦 敦 贝 克
街
可以互相讨论下，但要小声点
1-3 按站台型式分类
➢ ①岛式站台——站台位于上、下行行车线路之间， 这种站台布置形式称为岛式站台。具有岛式站台 的车站称为岛式站台车站（简称岛式车站）。
➢ ②侧式站台——站台位于上、下行车线路的两侧， 这种站台布置形式称为侧式站台。具有侧式站台 的车站称为侧式站台车站（简称侧式车站）。
➢ ③岛、侧混合式站台——岛、侧混合式站台是将 岛式站台及侧式站台同设在一个车站内，具有这 种站台形式的车站称为岛、侧混合式站台车站 （简称岛、侧混合式车站）。
岛式站台 侧式站台 岛侧混合式站台
岛式站台车站
北 京 地 铁 二 号 线 建 国 门 站 下 楼 梯 换 乘 一 号 线
定义：车站是供使用轨道交通的乘客上下、 候车及换乘的场所。
➢ 人们上下轨道交通车辆的场所。
➢ 在轨道交通线网构架中，车站起了锚固作 用。
➢ 车站是轨道交通线路的电气设备、信号设 备、控制设备等集中的场所，也是运营、 管理人员工作的场所。
1、城市轨道交通车站分类
大家有疑问的，可以询问和交流

列车的折返---运行交路
宁波一号线列车运行交路示意图
高桥西站
望春桥站
6.405
14.378
20.783
宝幢站
闽河路站
8.169 168925
25.061
2 折返线及其设计
列车的折返---运行交路
➢ 来看两则新闻
新闻1
新闻2
2 折返线及其设计
分类
按折返线与正线联通情况，分为： • 尽头式折返线 • 贯通式折返线
2 折返线及其设计
站后折返列车折返间隔时间图解
序号 折返作业项目 时间
折返作业过程及折返间隔时间
1 办理接车进路
15 ①
②
2 列车进站停妥
25
3 列车进站下客
30
4 办理进折返线进路 15
5 列车进折返线运行 35
6 列车换向作业
10
7 办理出折返线进路 15
8 列车出折返线运行 35
9 列车停车上客
按线路形态分，可有地下线、高架线和地面线； 根据地铁运营的特点，地铁的正线应为双线； 在运营中有上、下行之分；在设计中有左、右线之别。 统一规则：以线路的起点为基准。 列车从线路起点向终点运行为下行，反之为上行； 线路从起点到终点，里程由小到大称右线，反之为左线。
1 地铁线路的基本概念
该线路的总站、车队调度所在处的起讫点设为该线路的起点，另一起讫 点为终点，又或者把比较靠近市区的起讫点设为起点，远离市区的起讫 点设为终点，这一点各城市各规则不一样
按折返线与站台位置，分为： • 横列式 • 纵列式
按折返作业与站台位置，分为： • 站前折返 • 站后折返 • 环形折返 • 混合折返
2 折返线及其设计 分类 • 尽头式折返线

按城轨线路结 构形式可分为
地下线路
铺设于隧道内，轨下基础为 带枕浇筑式的整体道床。
高架线路
铺设于高架桥面，轨下基础 为支撑块式的整体道床。
.
1.地面 线路
上部结构 地面线路的结构
下部结构
钢轨、接头联结零件、 轨枕、扣件、道床
路基和侧沟
.
1.地面 线路
钢轨的轨型，正线采用60kg/m钢轨， 基地站场线路，除了试车线以外，均 采用50kg/m钢轨。
.
2.地下 线路
.
2.地下 线路
地下线路各组成部分如下：①钢轨；②轨枕（长轨 、短枕或支撑块）；③扣件；④整体道床；⑤混凝 土垫层；⑥侧沟；⑦隧道管片。
.
2.地下 线路
地下线路的特点
将松散的碎石道床改成钢筋混凝土结构，使 之整体化，其优点是坚固稳定，外观整洁， 维修工作量小，从而降低维修成本。缺点是 道床弹性差，并且建设期的造价昂贵。当整 体道床一旦发生沉降或其他病害，整治非常 困难。
4）与圆曲线配合，增加线形美观。
.
二、线路纵断面
线路纵断面是线路中心线展直后在纵向垂直面上的投影 ，线路纵断面由平道、上下坡道以及设置在变坡点处的 竖曲线组成。 线路坡度以轨面升降的高度与其长度之比的千分率来表 述，上坡为正，下坡为负，平坡为零，不同坡段的分界 点称为变坡点。 正线的最大坡度不宜大于30‰，困难地段可采用 35‰，联络线、出入线的最大坡度不宜大于40‰。
.
2.车场线
所谓车场线是指基地用于停车、调车、修车 、试车、装卸货物及指定用途的其他各种线 路的总称。通常每一条运营线，都必须设有 一个基地，用于停运后列车入库、列车检修 、试车、调车等作业，以满足连续运营的需 要，统称为车场线。

7.防灾报警及安全
灾害预防及抢救， 防灾报警设施的维护 和保养，运营安全的 宣传教育，安保人员 的管理。
19
谢谢观看！
20
2）安全运行和优质服务 的基础是：城市轨道三 大系统同时正常、协调 地运行
10
时空关联性
▲ 城市轨道交通系统产品是人的移动，使时间和空间
的概念变得尤为重要。由于时间和空间运营中不可存储的 ，一旦失去势必造成列车晚点，严重的就会发生事故。
▲一旦运行的列车、设备故障影响到列车的正常运行， 必须立即处理，尽快恢复正常，确保列车运行；
（2）车站及其照明 售、检票及计算中 心、导向及预告措 施、消防、环控、 自动扶梯、电梯车 站服务等。
（3）检查保障系 统：为保障上述设 备性能良好，能随 时启动重新投入运 行而具备的检修手 段及检修能力等。
7
二、城市轨道交通系统的运营特性
1.服务的安 全可靠性
2.系统联动 性
3.时空关联 性
4.调度指挥 集中性
15
安全管理的途径
33.3%
良好的运营环境
33.3%
保障安全运行 的条件
33.3%
训练有素的工 作人员
16
运营管理部门 1.调度指挥管理 调度指挥工作是城市轨道交通系统的核心，它由调度控制中心 实施，实行调度集中，统一指挥，使各个环节协调运作，保证列车安全 ，正点运行
调度主任
值班主任调度
电力调度
城市轨道交通
1
目录
一、我国城市轨道交通运营管理 二、城市轨道交通系统的运营特性 三、城市轨道交通运营管理的内涵
2
一、运营管理
▲现代管理理论认为，企业管理按职能分工，其中最基本 的也是最主要的职能是：财务会计、技术、生产运营、 市场营销和人力资源。 ▲这五项独立又相互依赖，正是这种相互依赖和配合才能 实现企业的经营目标。企业的经营活动是这五项职能有 机联系的一个循环往复的过程，企业为了达到自身的经 营目的，上述五大职能缺一不可。

第10页/共21页

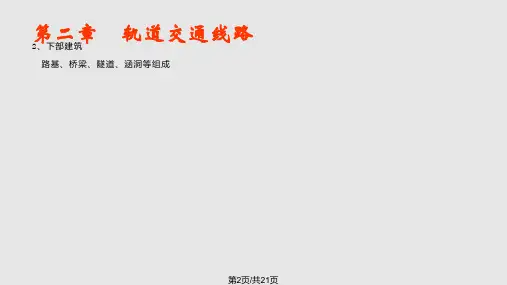

第二章 轨道交通线路
4、线路坡度对列车运行的影响 （1）列车单位坡度阻力在数值上等于坡道坡度的千分值。 （2）限制坡度 在某一铁路区段，当牵引类型定下来以后，确定货物列车最大重量的坡度，称为限制坡度（包括坡 道上的曲线附加阻力），简称限坡。
第11页/共21页
第二章 轨道交通线路
第17页/共21页
第二章 轨道交通线路
3、车次编号 铁路为了便于组织列车运行，所有在铁
路各区段运行的列车都必须编定列车号码， 称车次。 • 干线上列车向铁道部所在地的方向行驶者为 上行，编成双数。 • 反之为下行编为单数，一对往返列车编为两 个连续数字。
第18页/共21页
第二章 轨道交通线路
4、分界点 • 车站把每一条线路划分成若干个长度不等的段落，每一段线路
有害坡度：不制动容易超过最大容许速度
第13页/共21页
第二章 轨道交通线路
三、铁路限界 1、定义 为了确保机车车辆在铁路线上安全运行，防止机车车辆撞击邻近的建筑物和设备，以及在没线临时 堆放的工程材料，机车车辆间也应有一定的间隙。因此，建筑物和设备以及机车车辆本身都要规定一个不 得侵入或超出的轮廓尺寸，叫限界。
相邻两线路中心线之间的距离，叫做线路间距，简称为线间距。 线间距离决定因素： （1）机车车辆限界 （2）建筑接近限界 （3）超限货物装载限界 （4）相邻股道间办理作业的性质
第16页/共21页
第二章 轨道交通线路
四、列车运行及分界点 1、列车的概念 凡已编成或连挂在一起的车列，挂有机车或动力车、并具备应有的信号、机车乘务组及车长者称作 列车。 2、列车分类
为一个区间。车站成为相邻区间之间的分界点。 • 区间和分界点是组成铁路线路的两个基本环节。 • 分界点是车站（有配线）、线路所（无配线）及自动闭塞区间

流的作用。
✓用房包括：管理用房和设备用房，设备用房一般分设在车站的两端，并呈 现一端大，一端小，中间为站厅公共区，用于客流均匀通向站台(或出站)。
✓管理用房：站控室及站长室。站控室一般设在站厅公共区的尽端、中部， 且高出站厅公共区600mm，视野开阔，能观察站厅中运行管理情况。站长室
紧连站控室，合于快速应变情况。
设计原则
➢合理组织人流路线，划分功能分区
(1)乘客与站内人员路线分开；(2)进、出站客流要尽量避免交叉和相互干扰；(3) 乘客购票、问讯及使用公用设施时，均不应妨碍客流通行；(4)换乘客流与进、 出站客流路线分开；(5)当地铁与城市建筑物合建时，地铁客流应自成体系。
➢车站宜设在直线段上
➢车站公用区应划分为付费区与非付费区
城市轨道交通概论
·
伯 肯 黑 米法 尔兰 瓦克 特福 地 铁 站
城市轨道交通概论
迪拜地铁站
城市轨道交通概论
❖按运营性质分
中间站 终点站 区域站 联运站
❖ 联运站 ❖ 枢纽站 ❖ 换乘站
城市轨道交通概论
中间站 仅供乘客上下车
终点站 终点站除了供乘客上下车外， 还用于列车折返及停留。因 此一般设有多股停车线，还 可将线路延长作为中间站或
•进出站检票口及付费区和非付费隔离栏的设置
检票口检票机台数：
N2
M2K m2
出站客流总超量高峰系数，1.2-1.4 检票机能力，1200人/h
城市轨道交通概论
进出站检票机旁还需设置一定宽度的人工开启栅栏门，以便解决检票过程 中的特殊情况和较大行李的进出，也有利于站务人员的进出。
在检票口周围设有围隔的栏板，区分非付费区和付费区。一般非付费区面 积要比付费区面积大，因为客流一经检票就快速地进入站台候车，在付费 内很少停留。非付费区应几个通道口以利于客流出站后自由地选择出站通
