水热法制备氧化锌纳米棒

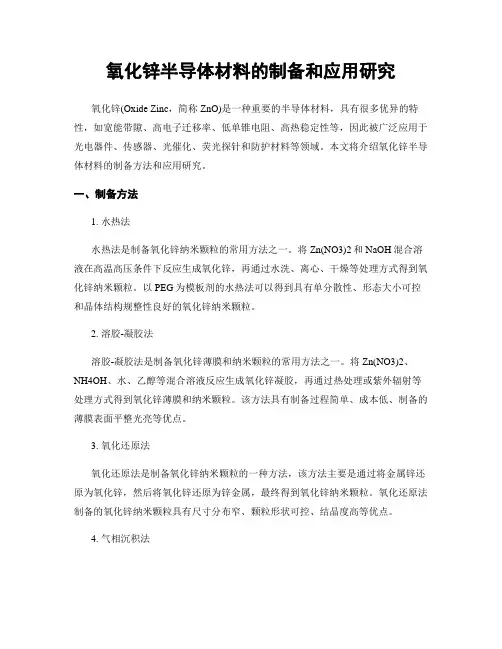

氧化锌半导体材料的制备和应用研究氧化锌(Oxide Zinc，简称ZnO)是一种重要的半导体材料，具有很多优异的特性，如宽能带隙、高电子迁移率、低单锥电阻、高热稳定性等，因此被广泛应用于光电器件、传感器、光催化、荧光探针和防护材料等领域。

本文将介绍氧化锌半导体材料的制备方法和应用研究。

一、制备方法1. 水热法水热法是制备氧化锌纳米颗粒的常用方法之一。

将Zn(NO3)2和NaOH混合溶液在高温高压条件下反应生成氧化锌，再通过水洗、离心、干燥等处理方式得到氧化锌纳米颗粒。

以PEG为模板剂的水热法可以得到具有单分散性、形态大小可控和晶体结构规整性良好的氧化锌纳米颗粒。

2. 溶胶-凝胶法溶胶-凝胶法是制备氧化锌薄膜和纳米颗粒的常用方法之一。

将Zn(NO3)2、NH4OH、水、乙醇等混合溶液反应生成氧化锌凝胶，再通过热处理或紫外辐射等处理方式得到氧化锌薄膜和纳米颗粒。

该方法具有制备过程简单、成本低、制备的薄膜表面平整光亮等优点。

3. 氧化还原法氧化还原法是制备氧化锌纳米颗粒的一种方法，该方法主要是通过将金属锌还原为氧化锌，然后将氧化锌还原为锌金属，最终得到氧化锌纳米颗粒。

氧化还原法制备的氧化锌纳米颗粒具有尺寸分布窄、颗粒形状可控、结晶度高等优点。

4. 气相沉积法气相沉积法是制备氧化锌薄膜和纳米颗粒的主要方法之一。

该方法主要是将Zn源溶于有机溶剂中，分散在惰性气体中，并在高温条件下与氧气反应生成氧化锌薄膜和纳米颗粒。

该方法具有制备过程简单、制备的薄膜和纳米颗粒质量优良等优点。

二、应用研究1. 光电器件氧化锌半导体材料具有宽能带隙、高电子迁移率等特性，因此被广泛应用于光电器件领域。

氧化锌薄膜被用于制备紫外光探测器、太阳电池、OLED等光电器件。

具有管状结构的氧化锌纳米线被用于制备晶体管、场发射器和太阳能电池等光电器件。

2. 传感器氧化锌半导体材料具有高灵敏度和快速响应等特性，因此被广泛应用于传感器领域。

以氧化锌纳米棒为敏感元件的气体传感器、生物传感器和化学传感器等具有响应速度快、检测灵敏度高等优点，已经在环境监测、食品安全和医学诊断等方面应用广泛。

纳米氧化锌超临界水热法工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!纳米氧化锌是一种重要的功能性材料，具有广泛的应用前景。

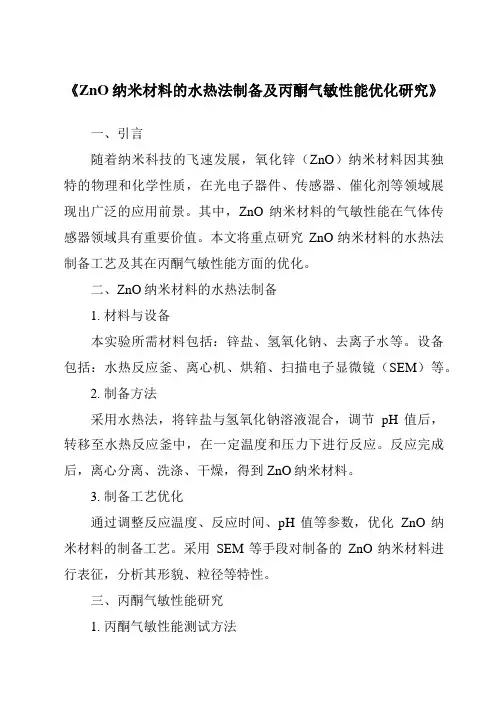

《ZnO纳米材料的水热法制备及丙酮气敏性能优化研究》一、引言随着纳米科技的飞速发展，氧化锌（ZnO）纳米材料因其独特的物理和化学性质，在光电子器件、传感器、催化剂等领域展现出广泛的应用前景。

其中，ZnO纳米材料的气敏性能在气体传感器领域具有重要价值。

本文将重点研究ZnO纳米材料的水热法制备工艺及其在丙酮气敏性能方面的优化。

二、ZnO纳米材料的水热法制备1. 材料与设备本实验所需材料包括：锌盐、氢氧化钠、去离子水等。

设备包括：水热反应釜、离心机、烘箱、扫描电子显微镜（SEM）等。

2. 制备方法采用水热法，将锌盐与氢氧化钠溶液混合，调节pH值后，转移至水热反应釜中，在一定温度和压力下进行反应。

反应完成后，离心分离、洗涤、干燥，得到ZnO纳米材料。

3. 制备工艺优化通过调整反应温度、反应时间、pH值等参数，优化ZnO纳米材料的制备工艺。

采用SEM等手段对制备的ZnO纳米材料进行表征，分析其形貌、粒径等特性。

三、丙酮气敏性能研究1. 丙酮气敏性能测试方法采用气敏传感器测试系统，对制备的ZnO纳米材料进行丙酮气敏性能测试。

通过改变丙酮气体浓度，测量传感器的电阻变化，评估其气敏性能。

2. 丙酮气敏性能优化措施通过调整ZnO纳米材料的形貌、粒径、比表面积等特性，优化其丙酮气敏性能。

同时，研究不同掺杂元素对ZnO纳米材料丙酮气敏性能的影响。

四、实验结果与讨论1. 制备结果通过水热法成功制备出ZnO纳米材料，其形貌规整，粒径均匀。

通过优化制备工艺，得到具有较好性能的ZnO纳米材料。

2. 丙酮气敏性能分析实验结果表明，优化后的ZnO纳米材料具有较好的丙酮气敏性能。

在较低浓度下，传感器电阻变化明显，表现出较高的灵敏度。

同时，响应和恢复时间较短，具有较好的响应速度。

3. 掺杂元素影响分析实验发现，掺杂适量金属元素可以进一步提高ZnO纳米材料的丙酮气敏性能。

不同掺杂元素对气敏性能的影响程度不同，需进一步研究其作用机制。

五、结论本文采用水热法制备了ZnO纳米材料，并对其丙酮气敏性能进行了优化研究。

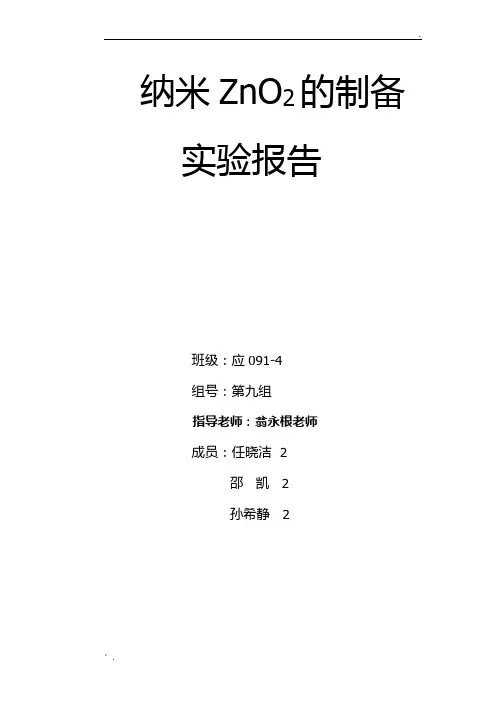

纳米ZnO2的制备实验报告班级：应091-4组号：第九组指导老师：翁永根老师成员：任晓洁 2邵凯 2孙希静 2【实验目的】1.了解纳米氧化锌的基本性质及主要应用2.通过本实验掌握纳米氧化锌的制备方法3.对于纳米氧化锌的常见产品掌握制备原理和方法，并学会制备简易产品。

4.通过本实验复习并掌握EDTA溶液的配制和标定，掌握配位滴定的原理，方法，基准物质的选择依据以及指示剂的选择和pH的控制。

5.掌握基础常用的缓冲溶液的配制方法和原理。

6.加深对实验技能的掌握及提高查阅文献资料的能力。

【实验原理】1. 超细氧化锌是一种近年来发展的新型高功能无机产品，晶体为六方结构，其颗粒大小约在1～100纳米。

纳米氧化锌由于颗粒小、比表面积大而具有许多其表面电子结构和晶体结构发生变化，产生了宏观物体所不具有的特殊的性质，呈现表面效应、体积效应、量子尺寸效应和宏观隧道效应以及高透明度、高分散性等特点。

近年来发现它在催化、光学、磁学、力学等方面展现出许多特殊功能，使在陶瓷、化工、电子、光学、生物、医药等许多领域有重要的应用价值，具有普通氧化锌所无法比较的特殊性和用途。

纳米氧化锌在纺织领域可用于紫外光遮蔽材料、抗菌剂、荧光材料、光催化材料等。

纳米氧化锌一系列的优异性和十分诱人的应用前景。

2. 纳米氧化锌的制备方法主要有：水热法，均相沉淀法，溶胶一凝胶法，微乳液法，直接沉淀法3. 本工艺是将锌焙砂（主要成份是ZnO，主要伴生元素及杂质为铁，铜，铅，镍，铬，镍，此外，还含有其它微量杂质，因而用锌焙砂直接酸浸湿法生产活性氧化锌，必须利用合理的酸浸及除杂工艺，分离铅，脱铁、锰，除钙、镁等重金属）与硫酸反应，生产出粗制硫酸锌，加高锰酸钾、锌粉等，经过提纯得到精制硫酸锌溶液后，再经碳化母液沉淀，制得碱式碳酸锌，最后经烘干，煅烧制成活性氧化锌成品。

4. 氧化锌含量的测定采用配位滴定法测定，用NH3-NH4Cl缓冲溶液控制溶液pH≈10,以铬黑T为指示剂，用EDTA标准溶液进行滴定，其主要反应如下：在氨性溶液中：Zn2++4NH3⇋Zn(NH3)42+加入EBT（铬黑T）时：Zn(NH3)42++EBT（蓝色）⇋Zn-EBT（酒红色）+4NH3滴定开始-计量点前：Zn(NH3)42++EDTA⇋Zn-EDTA+4NH3计量点时：Zn-EBT（酒红色）+EDTA⇋Zn-EDTA+EBT（蓝色）5.活性ZnO的应用：因为活性ZnO具有抗菌，除臭以及除异味等多种作用，本实验制备系列产品，看是否具有除异味的功效，在活性氧化锌中掺杂一定量的银，对常见皮肤病有一定的治疗功效，制备治疗脚气的产品。

《ZnO纳米材料的水热法制备及丙酮气敏性能优化研究》一、引言随着纳米科技的飞速发展，氧化锌（ZnO）纳米材料因其独特的物理和化学性质，在传感器、催化剂、太阳能电池等领域具有广泛的应用前景。

其中，ZnO纳米材料的气敏性能在气体传感器领域尤为引人关注。

本文将重点研究ZnO纳米材料的水热法制备工艺及其在丙酮气体检测中的应用，并探讨其性能的优化方法。

二、ZnO纳米材料的水热法制备1. 材料与方法水热法是一种制备纳米材料的有效方法，具有操作简单、成本低、产物纯度高等优点。

本实验采用水热法，以硝酸锌和氢氧化钠为原料，通过调节反应温度、时间、pH值等参数，制备ZnO 纳米材料。

2. 制备过程（1）将一定浓度的硝酸锌溶液与氢氧化钠溶液混合，调节pH值；（2）将混合溶液转移至反应釜中，在一定温度下进行水热反应；（3）反应结束后，将产物进行离心、洗涤、干燥等处理，得到ZnO纳米材料。

3. 结果与讨论通过水热法成功制备了ZnO纳米材料，并对其形貌、结构、粒径等进行了表征。

实验结果表明，通过调整反应条件，可以有效地控制ZnO纳米材料的形貌和粒径。

同时，还探讨了水热法制备ZnO纳米材料的生长机制。

三、丙酮气敏性能研究1. 实验原理ZnO纳米材料对丙酮气体具有较好的气敏性能，其工作原理是基于表面吸附和脱附过程。

当丙酮气体吸附在ZnO表面时，会引起材料电阻的变化，从而实现对丙酮气体的检测。

2. 实验方法将制备的ZnO纳米材料制成气敏传感器，在一定的温度和湿度条件下，对不同浓度的丙酮气体进行检测，记录传感器的电阻变化。

3. 结果与讨论实验结果表明，ZnO纳米材料对丙酮气体具有较好的气敏性能。

通过优化制备工艺和传感器工作条件，可以进一步提高其气敏性能。

同时，还探讨了ZnO纳米材料气敏性能的机理和影响因素。

四、气敏性能优化研究1. 优化方法为了进一步提高ZnO纳米材料的气敏性能，本实验采用了表面修饰、掺杂等方法对材料进行优化。

通过在ZnO表面修饰贵金属纳米颗粒或掺杂其他元素，可以改善其表面吸附和脱附过程，从而提高气敏性能。

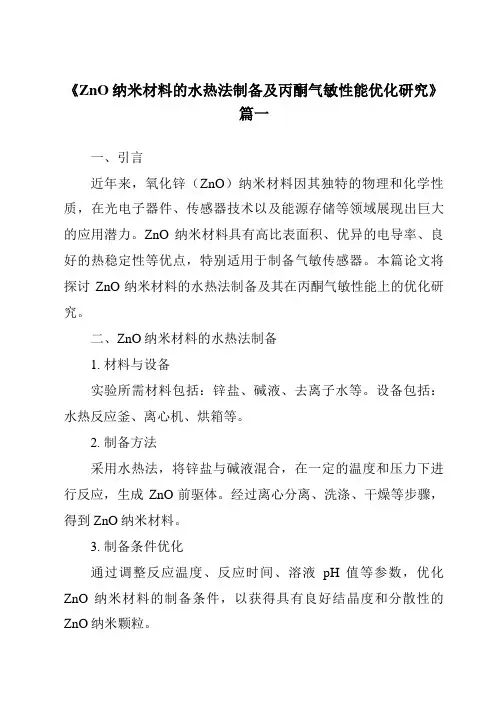

《ZnO纳米材料的水热法制备及丙酮气敏性能优化研究》篇一一、引言近年来，氧化锌（ZnO）纳米材料因其独特的物理和化学性质，在光电子器件、传感器技术以及能源存储等领域展现出巨大的应用潜力。

ZnO纳米材料具有高比表面积、优异的电导率、良好的热稳定性等优点，特别适用于制备气敏传感器。

本篇论文将探讨ZnO纳米材料的水热法制备及其在丙酮气敏性能上的优化研究。

二、ZnO纳米材料的水热法制备1. 材料与设备实验所需材料包括：锌盐、碱液、去离子水等。

设备包括：水热反应釜、离心机、烘箱等。

2. 制备方法采用水热法，将锌盐与碱液混合，在一定的温度和压力下进行反应，生成ZnO前驱体。

经过离心分离、洗涤、干燥等步骤，得到ZnO纳米材料。

3. 制备条件优化通过调整反应温度、反应时间、溶液pH值等参数，优化ZnO纳米材料的制备条件，以获得具有良好结晶度和分散性的ZnO纳米颗粒。

三、丙酮气敏性能测试1. 测试原理利用ZnO纳米材料的表面效应和气体吸附特性，对丙酮气体进行敏感响应。

通过测量电阻变化，评估ZnO纳米材料对丙酮气体的敏感性能。

2. 测试方法将制备的ZnO纳米材料制备成气敏传感器，在一定浓度的丙酮气体环境中进行测试。

记录不同浓度丙酮气体下，传感器的电阻变化情况。

3. 结果分析通过对比不同制备条件下ZnO纳米材料的丙酮气敏性能，分析制备条件对气敏性能的影响。

优化制备条件，提高ZnO纳米材料对丙酮气体的敏感度和响应速度。

四、气敏性能优化研究1. 掺杂改性通过掺杂其他元素（如Sn、In等），改善ZnO纳米材料的电学性能和表面化学性质，提高其对丙酮气体的敏感度和选择性。

2. 表面修饰利用表面活性剂或有机分子对ZnO纳米材料进行表面修饰，增强其与丙酮气体的相互作用，提高气敏性能。

3. 复合材料制备将ZnO纳米材料与其他材料（如石墨烯、金属氧化物等）进行复合，形成异质结构，提高气敏性能。

通过调整复合比例和结构，优化气敏性能。

五、结论本篇论文研究了ZnO纳米材料的水热法制备及其在丙酮气敏性能上的优化研究。

《ZnO纳米材料的水热法制备及丙酮气敏性能优化研究》篇一一、引言随着纳米科技的飞速发展，氧化锌（ZnO）纳米材料因其独特的物理和化学性质，在光电子器件、传感器、催化剂等领域展现出广泛的应用前景。

ZnO纳米材料的气敏性能对于气体检测、环境监测和安全防护等领域具有极高的应用价值。

本文将详细介绍ZnO纳米材料的水热法制备工艺及其在丙酮气敏性能的优化研究。

二、ZnO纳米材料的水热法制备1. 材料与试剂制备ZnO纳米材料所需的主要材料和试剂包括：锌盐（如硝酸锌）、碱（如氢氧化钠）、去离子水以及表面活性剂等。

2. 制备方法水热法是一种制备ZnO纳米材料的常用方法。

具体步骤如下：（1）将一定浓度的锌盐溶液与碱溶液混合，调节pH值；（2）加入表面活性剂，以控制ZnO纳米颗粒的形貌和尺寸；（3）将混合液转移至反应釜中，加热并保持一定时间；（4）反应结束后，冷却、离心、洗涤，得到ZnO纳米材料。

3. 制备工艺优化通过调整反应物的浓度、pH值、反应温度和时间等参数，可以优化ZnO纳米材料的制备工艺，提高其产率和质量。

三、丙酮气敏性能优化研究1. 丙酮气敏性能测试采用气敏传感器对制备的ZnO纳米材料进行丙酮气敏性能测试。

通过测量传感器在不同浓度丙酮气体下的电阻变化，评估其气敏性能。

2. 性能优化措施（1）材料改性：通过掺杂其他元素或采用复合材料的方法，提高ZnO纳米材料的气敏性能。

（2）表面修饰：利用表面活性剂或生物分子对ZnO纳米材料进行表面修饰，提高其与丙酮气体的相互作用，从而提高气敏性能。

（3）结构优化：通过调整ZnO纳米材料的形貌、尺寸和结晶度等，优化其气敏性能。

3. 优化效果分析通过对比优化前后的气敏性能测试结果，分析优化措施对ZnO纳米材料气敏性能的影响。

结果表明，经过优化后的ZnO纳米材料在丙酮气体检测方面表现出更高的灵敏度、更低的工作温度和更好的选择性。

四、结论本文研究了ZnO纳米材料的水热法制备工艺及其在丙酮气敏性能的优化研究。

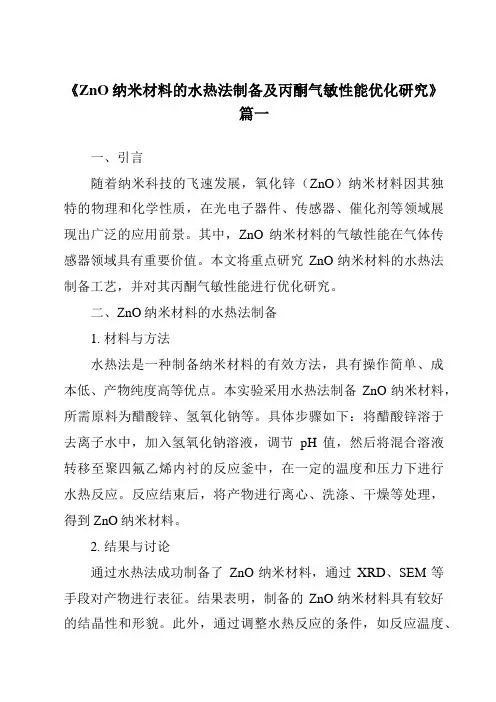

《ZnO纳米材料的水热法制备及丙酮气敏性能优化研究》篇一一、引言随着纳米科技的飞速发展，氧化锌（ZnO）纳米材料因其独特的物理和化学性质，在光电子器件、传感器、催化剂等领域展现出广泛的应用前景。

其中，ZnO纳米材料的气敏性能在气体传感器领域具有重要价值。

本文将重点研究ZnO纳米材料的水热法制备工艺，并对其丙酮气敏性能进行优化研究。

二、ZnO纳米材料的水热法制备1. 材料与方法水热法是一种制备纳米材料的有效方法，具有操作简单、成本低、产物纯度高等优点。

本实验采用水热法制备ZnO纳米材料，所需原料为醋酸锌、氢氧化钠等。

具体步骤如下：将醋酸锌溶于去离子水中，加入氢氧化钠溶液，调节pH值，然后将混合溶液转移至聚四氟乙烯内衬的反应釜中，在一定的温度和压力下进行水热反应。

反应结束后，将产物进行离心、洗涤、干燥等处理，得到ZnO纳米材料。

2. 结果与讨论通过水热法成功制备了ZnO纳米材料，通过XRD、SEM等手段对产物进行表征。

结果表明，制备的ZnO纳米材料具有较好的结晶性和形貌。

此外，通过调整水热反应的条件，如反应温度、反应时间、pH值等，可以有效地控制ZnO纳米材料的尺寸和形貌。

三、丙酮气敏性能优化研究1. 材料与方法为了优化ZnO纳米材料的丙酮气敏性能，我们采用掺杂、表面修饰等方法对ZnO纳米材料进行改性。

具体地，将改性后的ZnO纳米材料制备成气体传感器，并测试其对丙酮气体的响应性能。

2. 结果与讨论通过掺杂、表面修饰等方法，成功地对ZnO纳米材料进行了改性。

测试结果表明，改性后的ZnO纳米材料制备的气体传感器对丙酮气体的响应性能得到了显著提高。

其中，掺杂适量的金属元素可以有效提高传感器的灵敏度和选择性；而表面修饰则可以改善传感器的稳定性和响应速度。

此外，我们还研究了不同温度、湿度等环境因素对传感器性能的影响，为实际应用提供了有益的参考。

四、结论本文研究了ZnO纳米材料的水热法制备工艺，并对其丙酮气敏性能进行了优化研究。

水热法制备ZnO纳米棒10092629 朱晓清10092632 蒋桢一、实验目的：1、掌握水热合成方法。

2、掌握晶体分析方法。

二、实验原理：压强是高压釜内填充度、温度的函数，提高压强会提高成核速率，有利于粉体的产生，粉体粒径较小。

根据公式（1）P1V=nRT (1)P 2=P(2)P=P1+P2=nRT/V+P(3)式中：P1——T温度时高压釜内空气的压强；P2——T温度时高压釜内水的压强；P——T温度时高压釜内的总压强；P——T温度时水的饱和蒸汽压；V——高压釜内气体体积。

可以看出在一定的水热温度下，压强的大小依赖于反应器中的原始溶剂的填充度。

反应釜内的压强随填充度增大而升高。

ZnO纳米棒的形成过程可以分为两个阶段：第一阶段是成核阶段，第二阶段是生长阶段。

具体的形成过程可以用下列反应式表示：Zn2++2OH-→Zn(OH)2(4)(CH2)6N4+10H2O → 6HCHO + 4NH3·H2O (5)NH3·H2O ↔NH4++OH- (6)Zn2++4NH3→Zn(NH3)42+ (7)Zn(OH)2→ZnO+H2O (8)Zn(OH)42-→ZnO+ H2O+2OH- (9)当将氢氧化钠滴入含有Zn2+的水溶液中，边滴入边搅拌，溶液变浑浊，这是由于有Zn(OH)2白色胶体生成(见反应式4)，同时六次甲基四胺水解产生的氨水（见反应式5），作为螯合剂通过和Zn2+结合而形成胺化合物Zn(NH3)42+（见反应式7），而溶液中生成的Zn(OH)42-为这个过程提供了条件，在这种溶液环境下，一部分的Zn(OH)2胶体分解成Zn2+和OH-，当Zn2+和OH-的浓度大到超过某个临界值时，就会有大量的ZnO 晶核形成，那么最终的晶体生长过程就开始了（见反应式8和9）。

方法一（首选）三、实验仪器和试剂：1、仪器：超声清洗机，烧杯，水热合成反应釜，鼓风干燥箱，XRD衍射仪，扫描电子显微镜，紫外可见分光光度计。

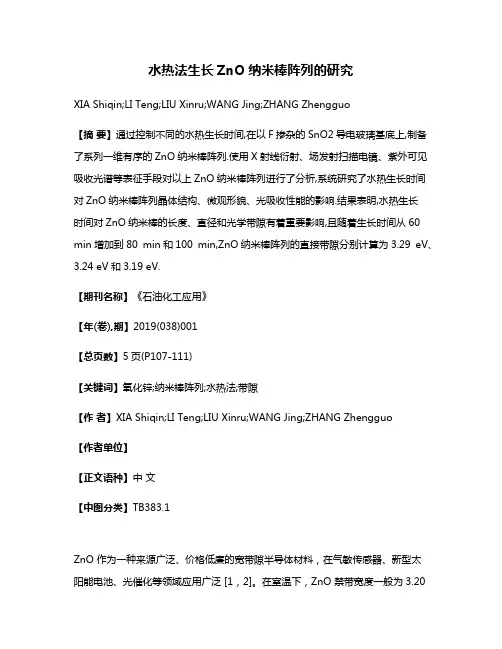

水热法生长ZnO纳米棒阵列的研究XIA Shiqin;LI Teng;LIU Xinru;WANG Jing;ZHANG Zhengguo【摘要】通过控制不同的水热生长时间,在以F掺杂的SnO2导电玻璃基底上,制备了系列一维有序的ZnO纳米棒阵列.使用X射线衍射、场发射扫描电镜、紫外可见吸收光谱等表征手段对以上ZnO纳米棒阵列进行了分析,系统研究了水热生长时间对ZnO纳米棒阵列晶体结构、微观形貌、光吸收性能的影响.结果表明,水热生长时间对ZnO纳米棒的长度、直径和光学带隙有着重要影响,且随着生长时间从60 min增加到80 min和100 min,ZnO纳米棒阵列的直接带隙分别计算为3.29 eV、3.24 eV和3.19 eV.【期刊名称】《石油化工应用》【年(卷),期】2019(038)001【总页数】5页(P107-111)【关键词】氧化锌;纳米棒阵列;水热法;带隙【作者】XIA Shiqin;LI Teng;LIU Xinru;WANG Jing;ZHANG Zhengguo【作者单位】【正文语种】中文【中图分类】TB383.1ZnO 作为一种来源广泛、价格低廉的宽带隙半导体材料，在气敏传感器、新型太阳能电池、光催化等领域应用广泛 [1，2]。

在室温下，ZnO 禁带宽度一般为3.20eV～3.37 eV，激子束缚能可达到60 meV[3]。

近年来，关于纳米ZnO 材料的研究越来越多，这表明ZnO优异的光学和电学性能不断受到多个研究领域学者的重视。

ZnO 纳米棒阵列作为一种一维有序的纳米结构，在光吸收和电子传输方面具有独到的优势，非常适合应用于太阳能电池等光伏器件。

无序的纳米颗粒材料和有序的一维纳米棒阵列在光吸收和电子传输方面的特点（见图1），纳米棒阵列既可以增加入射光在吸收层中的折射，起到增强光吸收的效果，还能保证电子的有序传输，即可大大减少电子和空穴的复合几率[4]。

目前制备ZnO 纳米棒的方法较多，如电化学沉积法（ECD）、化学气相沉积法（CVD）、物理气相沉积法（PVD）、模板法、超声喷雾热分解法、分子束外延法、溶胶-凝胶法、水热法等[5-7]。

第37卷第4期 人　工　晶　体　学　报 Vol .37　No .4　2008年8月 JOURNAL OF SY NTHETI C CRYST ALS August,2008　水热合成法制备纳米氧化锌粉王艳香,孙　健,范学运,余　熙(景德镇陶瓷学院,景德镇333001)摘要:采用水热法合成了氧化锌纳米棒,研究了不同合成条件对Zn O 纳米晶的影响。

采用碱式碳酸锌作为前驱体,水为水热介质,可获得氧化锌纳米棒,水热时间的延长和水热温度的提高都使氧化锌纳米棒的长径比减小,其紫外发射光和近红外发射强度增大。

当在体系中加入聚乙二醇时,可获得片状氧化锌结晶。

当以0.5mol/L 的碳酸钠水溶液为水热介质,可得到长径比超过20,直径为500n m 左右分散均匀的纳米氧化锌棒。

以氢氧化锌为前驱体,也能得到氧化锌纳米棒,其长径比为15左右。

关键词:水热合成;氧化锌;纳米棒中图分类号:O753 文献标识码:A 文章编号:10002985X (2008)0420866206Hydrotherma l Syn thesis of Nanom eter Z i n c O x i deWAN G Yan 2xiang,SUN J ian,FAN X ue 2yun,YU X i(Jingdezhen Cera m ic I nstitute,J ingdezhen 333001,China )(Received 8O ctober 2007,accepted 14February 2008)Abstract:Zinc oxide nanor ods were p repared by using hydr other mal synthesis method .The effect of synthesis conditi ons on the p r operties of nanometer Zn O was studied .ZnO nanor ods were obtained when using Zn 4CO 3(OH )6・H 2O and H 2O as p recurs or and hydr other malmedia .Length 2dia meter rati o of ZnO nanor ods decreases and UV e m issi on and near 2infrared e m issi on intensities increase with the increasing of hydr other mal ti m e and te mperature .Zn O nanosheets were achieving when using Zn 4CO 3(OH )6・H 2O and PEG as p recurs or and hydr other mal media .ZnO nanor ods with length 2dia meter rati o of 20and dia meters of ～500nm were p repared by using 0.5mol/L Na 2CO 3as hydr other mal media .ZnO nanor ods with length 2dia meter rati o 15can als o be obtained by using Zn (OH )2as p recurs or .Key words:hydr other mal synthesis;zinc oxide;nanor ods 收稿日期:2007210208;修订日期:2008202214 基金项目:江西省教育厅2006年度科技计划项目(No .赣教技字[2006]206号) 作者简介:王艳香(19722),女,河北省人,博士,副教授,硕士生导师。

《ZnO纳米材料的水热法制备及丙酮气敏性能优化研究》篇一一、引言随着纳米科技的飞速发展，氧化锌（ZnO）纳米材料因其独特的物理和化学性质，在光电子器件、传感器以及催化等领域展现出了巨大的应用潜力。

在众多应用中，ZnO纳米材料在气敏传感器方面的应用尤其引人关注。

本篇论文旨在研究ZnO纳米材料的水热法制备工艺，并对其丙酮气敏性能进行优化研究。

二、ZnO纳米材料的水热法制备1. 材料与设备实验所需材料包括：锌盐、碱液、去离子水、聚合物分散剂等。

设备包括：水热反应釜、搅拌器、离心机、烘箱等。

2. 制备方法采用水热法，通过调节反应温度、反应时间、pH值以及分散剂的种类和浓度等参数，制备出不同形貌和尺寸的ZnO纳米材料。

具体步骤包括：将锌盐和碱液混合，调节pH值后，加入分散剂，然后转移至水热反应釜中，在一定温度下进行反应。

反应结束后，离心分离、洗涤、干燥，得到ZnO纳米材料。

3. 制备工艺优化通过调整反应条件，如温度、时间、pH值和分散剂浓度等，优化ZnO纳米材料的形貌和尺寸，提高其结晶度和纯度。

同时，对制备过程中可能出现的团聚现象进行控制，以提高材料的分散性和稳定性。

三、丙酮气敏性能优化研究1. 气体传感器工作原理ZnO纳米材料因其表面效应和量子尺寸效应，对气体分子具有较高的敏感性和选择性。

在丙酮气体存在时，ZnO纳米材料的电阻值会发生明显变化，从而实现气体检测。

2. 性能优化途径针对丙酮气敏性能，通过改变ZnO纳米材料的形貌、尺寸以及表面修饰等方法，提高其对丙酮气体的敏感度和选择性。

例如，采用贵金属（如金、银）对ZnO纳米材料进行表面修饰，提高其表面活性，从而增强其对丙酮气体的响应。

3. 实验结果与分析通过对比不同制备条件下得到的ZnO纳米材料的丙酮气敏性能，分析制备工艺对性能的影响。

实验结果表明，在一定的反应条件下，ZnO纳米材料对丙酮气体表现出较高的敏感度和选择性。

通过对材料的形貌和尺寸进行优化，可以进一步提高其气敏性能。

《ZnO纳米材料的水热法制备及丙酮气敏性能优化研究》篇一一、引言随着纳米科技的飞速发展，氧化锌（ZnO）纳米材料因其独特的物理和化学性质，在光电子器件、传感器、催化剂等领域展现出广泛的应用前景。

其中，ZnO纳米材料的气敏性能在气体传感器领域具有重要价值。

本文将重点研究ZnO纳米材料的水热法制备工艺及其在丙酮气敏性能方面的优化。

二、ZnO纳米材料的水热法制备1. 材料与设备实验所需材料包括：锌盐、碱液、去离子水等。

设备包括：水热反应釜、搅拌器、离心机、烘箱等。

2. 制备方法采用水热法，将锌盐与碱液在去离子水中混合，通过搅拌形成均匀的溶液。

将溶液转移至水热反应釜中，在一定温度和压力下进行反应。

反应完成后，通过离心、洗涤、烘干等步骤得到ZnO纳米材料。

3. 制备工艺优化通过调整反应温度、反应时间、锌盐与碱液的浓度等参数，优化ZnO纳米材料的制备工艺。

实验结果表明，适当的反应温度和反应时间有助于提高ZnO纳米材料的结晶度和形貌。

此外，适当调整锌盐与碱液的浓度可以控制ZnO纳米材料的粒径和形貌。

三、丙酮气敏性能测试及优化1. 丙酮气敏性能测试将制备得到的ZnO纳米材料用于气敏传感器，测试其对丙酮气体的响应性能。

通过改变丙酮气体的浓度，记录传感器的响应值，绘制出响应曲线。

2. 性能优化针对ZnO纳米材料在丙酮气敏性能方面的不足，通过表面修饰、掺杂等方法进行性能优化。

实验结果表明，适当的表面修饰和掺杂可以改善ZnO纳米材料对丙酮气体的敏感度和选择性。

此外，通过调整修饰剂和掺杂物的种类和浓度，可以进一步优化ZnO纳米材料的气敏性能。

四、结果与讨论1. 制备结果通过水热法制备得到的ZnO纳米材料具有较高的结晶度和良好的形貌。

通过调整制备参数，可以得到粒径均匀、分散性好的ZnO纳米材料。

2. 气敏性能分析经过性能优化的ZnO纳米材料在丙酮气敏性能方面表现出显著的改善。

传感器的响应值随丙酮气体浓度的增加而增大，且具有较好的选择性和重复性。

氧化锌纳米棒阵列制备方法
1、实验采用硅片（1.0 cm×1.0 cm）为衬底，分别在丙酮、乙醇（无水乙醇）和去离子水中各清洗10 min，干燥后备用；
2、将洗净干燥后的硅片衬底置于旋涂机上，向上首先滴加 1 ml 0.5mol/L的Zn(NO3)2溶液使之铺满整个硅片表面，再向上滴加1 ml 0.5mol/L的(CH2)6N4溶液，室温下静止5 min后以2500 r/min的速度旋涂；
3、将马沸炉中提前预热至200℃，然后将硅片放入马沸炉中200℃烧5 min后取出，自然冷却至室温；
4、重复步骤2、3操作三次，即可以得到表面紧密排列、均匀分散、密度较大的ZnO纳米粒子的基底；
5、配制60 mL等浓度(0.05 mol/L)的Zn(NO3)2溶液和(CH2)6N4混合溶液，用磁力搅拌器搅拌至完全溶解；
6、将修饰过ZnO纳米粒子膜的硅片放入混合溶液中，在95℃下水热反应2 h后取出，用石英亚沸蒸馏水重蒸的二次水反复冲洗以除去吸附的多余离子和胺盐（在现有条件下就采用去离子水清洗），空气中晾干；
待上述实验成功后，可另外配制浓度为0.1、0.05、0.01mol/L的Zn(NO3)2·6H2O和(CH2)6N4组成的生长溶液（Zn/(CH2)6N4=1:1），以及改变水浴温度和水浴时间，从而得到质量良好可供使用的氧化锌纳米棒阵列。

注意如何配制不同浓度的Zn(N03)2·6H2O溶液？。
