简单的制备纳米氧化锌的制备方法

纳米氧化锌的制备、表面改性及应用【摘要】纳米氧化锌是一种具有广泛应用前景的材料，其在光电器件、生物医药和环境保护领域均有重要应用。

本文将首先介绍纳米氧化锌的制备方法和表面改性技术，然后探讨其在光电器件中的应用和在生物医药领域中的潜力，最后讨论其在环境保护中的作用。

通过对这些方面的探讨，可以更好地了解纳米氧化锌在不同领域的应用和价值，同时也展望了其未来在科学研究和工程应用中的发展方向和趋势。

纳米氧化锌的研究不仅可以促进材料科学的发展，还有望为解决当下社会面临的环境和健康问题提供新的解决方案。

【关键词】纳米氧化锌、制备、表面改性、应用、光电器件、生物医药、环境保护、应用前景、研究展望1. 引言1.1 纳米氧化锌的研究背景纳米氧化锌是一种重要的纳米材料，在过去几十年里受到了广泛的研究。

纳米氧化锌具有较大的比表面积、优异的光学、电学性能和良好的化学稳定性，因此被广泛应用于各个领域。

纳米氧化锌的研究背景主要包括以下几个方面：纳米氧化锌的独特性能和结构使其成为一种优异的光电材料，能够广泛应用于光电器件、传感器等领域；纳米氧化锌具有良好的生物相容性和生物活性，在生物医药领域具有很高的应用价值；纳米氧化锌还具有良好的光催化性能和抗菌性能，在环境保护领域也具有广阔的应用前景。

对纳米氧化锌的研究具有重要的意义，能够推动材料科学和应用领域的发展。

1.2 纳米氧化锌的研究意义纳米氧化锌具有优异的光电性能，具有较高的光吸收率和导电性，使其在光电器件领域有着广泛的应用前景。

利用纳米氧化锌可以制备高效的太阳能电池、光电探测器等器件，提高器件的性能和稳定性。

纳米氧化锌具有良好的生物相容性和生物活性，被广泛应用于生物医药领域。

纳米氧化锌可以作为药物载体，具有控释和靶向释放的功能，可以用于治疗肿瘤、炎症等疾病，也可以用于生物成像和诊断。

纳米氧化锌还具有良好的催化活性和光催化性能，被广泛应用于环境保护领域。

纳米氧化锌可以用于水处理、空气净化等领域，去除有害物质和污染物，净化环境，保护生态。

纳米氧化锌的制备方法纳米氧化锌是一种具有广泛应用前景的纳米材料，在催化、光催化、光电子器件、生物医学和涂料等领域有着重要的应用价值。

本文将介绍几种常见的纳米氧化锌的制备方法，包括溶胶-凝胶法、热分解法、水热法和气相沉积法。

溶胶-凝胶法是一种常用的制备纳米氧化锌的方法。

其步骤如下：首先，将适量的锌盐溶解在溶剂中，例如乙醇、甲醇或水。

然后，加入适量的碱溶液用于调节pH值。

溶液中的锌离子和碱离子反应生成锌氢氧盐沉淀。

接下来，在适当的温度下，将沉淀进行热处理。

最后，通过分散剂和超声处理将沉淀分散成纳米颗粒。

该方法制备的纳米氧化锌具有粒径均匀、可控性强、纯度高等优点。

热分解法是一种制备纳米氧化锌的简单、经济的方法。

该方法以有机锌化合物或无机锌化合物为前驱体，通过热分解反应生成纳米氧化锌。

常见的有机锌化合物包括锌醋酸盐、锌乙酸盐等，无机锌化合物包括氯化锌、硝酸锌等。

首先，将前驱体在有机溶剂中溶解，然后通过热解、煅烧等方法将前驱体转化为氧化锌纳米颗粒。

该方法制备的纳米氧化锌具有晶体结构好、粒径可调节等优点。

水热法是一种常用的制备纳米氧化锌的方法。

其步骤如下：首先，将适量的锌盐和氢氧化物溶解在水中，形成混合溶液。

然后，将混合溶液加入到压力容器中，在一定的温度和压力下进行加热反应。

反应完成后，通过离心和洗涤的方式将沉淀分离，然后经过干燥处理得到纳米氧化锌。

该方法制备的纳米氧化锌具有粒径小、分散性好等优点。

气相沉积法是一种常用的制备纳米氧化锌的方法。

其步骤如下：首先，将适量的氧化锌前驱体溶解在有机溶剂中，形成溶液。

然后，将溶液填充到化学气相沉积设备中，并通过控制沉积温度、气体流量和时间等参数，使溶液中的前驱体在载气的作用下分解生成纳米氧化锌。

最后，通过对晶粒尺寸和形貌进行表征，得到纳米氧化锌的相关信息。

该方法制备的纳米氧化锌具有晶粒尺寸均匀、形貌可调节等优点。

综上所述，溶胶-凝胶法、热分解法、水热法和气相沉积法是几种常见的制备纳米氧化锌的方法。

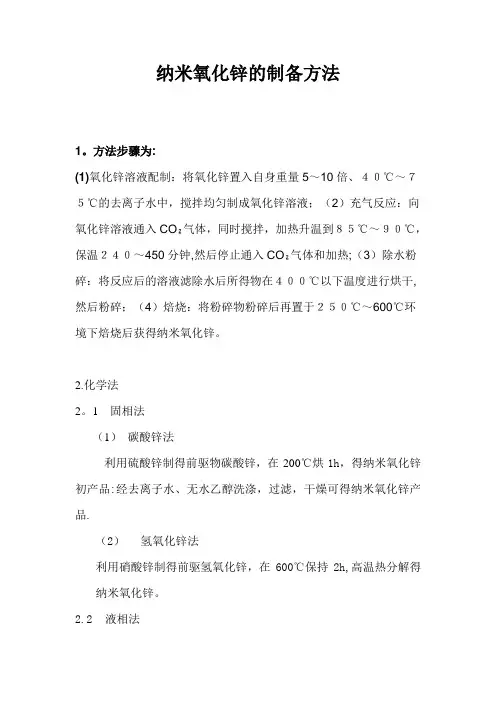

纳米氧化锌的制备方法1。

方法步骤为:(1)氧化锌溶液配制：将氧化锌置入自身重量5～10倍、４０℃～７５℃的去离子水中，搅拌均匀制成氧化锌溶液；（2）充气反应：向氧化锌溶液通入CO₂气体，同时搅拌，加热升温到８５℃～９０℃，保温２４０～450分钟,然后停止通入CO₂气体和加热;（3）除水粉碎：将反应后的溶液滤除水后所得物在４００℃以下温度进行烘干,然后粉碎；（4）焙烧：将粉碎物粉碎后再置于２５０℃～600℃环境下焙烧后获得纳米氧化锌。

2.化学法2。

1 固相法（1）碳酸锌法利用硫酸锌制得前驱物碳酸锌，在200℃烘1h，得纳米氧化锌初产品:经去离子水、无水乙醇洗涤，过滤，干燥可得纳米氧化锌产品.（2）氢氧化锌法利用硝酸锌制得前驱氢氧化锌，在600℃保持2h,高温热分解得纳米氧化锌。

2.2液相法(1）直接沉淀法在可溶性锌盐中加入沉淀剂后，当溶液离子的溶度积超过沉淀化合物的溶度积时，即有沉淀从溶液中析出。

沉淀经热解得纳米氧化锌。

常见的沉淀剂为氨水、碳酸铵、和草酸铵。

不同的沉淀剂,其反应生成的沉淀产物也不同，故其分解的温度也不同.此法操作简单易行，对设备要求不高，成本较低，但粒度分布较宽,分散性差，洗涤原溶液中阴离子较困难。

3。

溶胶—凝胶法实验原料和制备工艺醋酸锌，柠檬酸三铵，无水乙醇，保护胶，乳化剂,蒸馏水。

以醋酸锌为原料，柠檬酸三铵为改性剂,配置一定浓度的醋酸锌溶液,搅拌均匀后，置于恒温水槽中，在搅拌加热的条件下，均匀的加入无水乙醇，2h后醋酸锌完全溶解，生成氢氧化锌沉淀，然后加入适量的胶溶剂氨水，氢氧化锌沉淀消失，从而形成氢氧化锌溶胶，静止后变为氢氧化锌湿凝胶，将干燥后的氢氧化锌干凝胶置于马弗炉中煅烧之后，得到白色的纳米氧化锌粉末。

实验沉淀法制备纳米氧化锌粉体
本实验采用沉淀法制备纳米氧化锌粉体。

沉淀法是一种化学反应沉淀物形成的方法，
通过控制反应条件和物质浓度，可以制备出不同形状和尺寸的纳米材料。

此方法操作简便，且制备出的产物具有较高的纯度和稳定性。

实验步骤如下：
1.将0.5 mol/L的硝酸锌溶液和0.5 mol/L的氨水溶液分别放入两个棕色草酸烧杯中。

注意要保持溶液的相对浓度相同。

2.将氨水溶液滴加到硝酸锌溶液中，同时使用玻璃搅拌棒搅拌，直到反应液变为乳白
色悬浮液。

搅拌时间约为10分钟。

3.将制备好的纳米氧化锌悬浮液通过滤纸过滤，并使用蒸馏水洗涤几次，以去除余留
的氨水和硝酸离子。

4.将过滤后的纳米氧化锌沉淀用乙醇和热水脱水，然后干燥。

此时产生了均匀的纳米
氧化锌粉末。

5.为了控制氧化锌的粒径，可以改变氨水和硝酸锌的浓度，或者改变反应时间和温度
等反应条件。

实验注意事项：
1.实验过程中要避免吸入或接触硝酸锌、氨水等有害化学物质。

2.制备纳米氧化锌粉末时，要保持反应体系的纯度，避免杂质的干扰。

3.沉淀法制备纳米材料时，反应时间、温度和物质浓度等条件应根据具体情况进行控制，以使产物的形状和尺寸满足要求。

4.实验过程中要注意实验室安全，遵守安全操作规程，配备相应的防护措施。

综上所述，通过沉淀法制备纳米氧化锌粉体的实验步骤简单，产物纯度高，可以通过
调节反应条件控制纳米氧化锌的粒径。

这种方法可以应用于制备其他纳米材料，并具有广
泛的应用前景。

纳米ZnO2的制备实验报告班级：应091-4组号：第九组指导老师：翁永根老师成员：任晓洁 2邵凯 2孙希静 2【实验目的】1.了解纳米氧化锌的基本性质及主要应用2.通过本实验掌握纳米氧化锌的制备方法3.对于纳米氧化锌的常见产品掌握制备原理和方法，并学会制备简易产品。

4.通过本实验复习并掌握EDTA溶液的配制和标定，掌握配位滴定的原理，方法，基准物质的选择依据以及指示剂的选择和pH的控制。

5.掌握基础常用的缓冲溶液的配制方法和原理。

6.加深对实验技能的掌握及提高查阅文献资料的能力。

【实验原理】1. 超细氧化锌是一种近年来发展的新型高功能无机产品，晶体为六方结构，其颗粒大小约在1～100纳米。

纳米氧化锌由于颗粒小、比表面积大而具有许多其表面电子结构和晶体结构发生变化，产生了宏观物体所不具有的特殊的性质，呈现表面效应、体积效应、量子尺寸效应和宏观隧道效应以及高透明度、高分散性等特点。

近年来发现它在催化、光学、磁学、力学等方面展现出许多特殊功能，使在陶瓷、化工、电子、光学、生物、医药等许多领域有重要的应用价值，具有普通氧化锌所无法比较的特殊性和用途。

纳米氧化锌在纺织领域可用于紫外光遮蔽材料、抗菌剂、荧光材料、光催化材料等。

纳米氧化锌一系列的优异性和十分诱人的应用前景。

2. 纳米氧化锌的制备方法主要有：水热法，均相沉淀法，溶胶一凝胶法，微乳液法，直接沉淀法3. 本工艺是将锌焙砂（主要成份是ZnO，主要伴生元素及杂质为铁，铜，铅，镍，铬，镍，此外，还含有其它微量杂质，因而用锌焙砂直接酸浸湿法生产活性氧化锌，必须利用合理的酸浸及除杂工艺，分离铅，脱铁、锰，除钙、镁等重金属）与硫酸反应，生产出粗制硫酸锌，加高锰酸钾、锌粉等，经过提纯得到精制硫酸锌溶液后，再经碳化母液沉淀，制得碱式碳酸锌，最后经烘干，煅烧制成活性氧化锌成品。

4. 氧化锌含量的测定采用配位滴定法测定，用NH3-NH4Cl缓冲溶液控制溶液pH≈10,以铬黑T为指示剂，用EDTA标准溶液进行滴定，其主要反应如下：在氨性溶液中：Zn2++4NH3⇋Zn(NH3)42+加入EBT（铬黑T）时：Zn(NH3)42++EBT（蓝色）⇋Zn-EBT（酒红色）+4NH3滴定开始-计量点前：Zn(NH3)42++EDTA⇋Zn-EDTA+4NH3计量点时：Zn-EBT（酒红色）+EDTA⇋Zn-EDTA+EBT（蓝色）5.活性ZnO的应用：因为活性ZnO具有抗菌，除臭以及除异味等多种作用，本实验制备系列产品，看是否具有除异味的功效，在活性氧化锌中掺杂一定量的银，对常见皮肤病有一定的治疗功效，制备治疗脚气的产品。

纳米氧化锌材料的制备纳米氧化锌材料近年来受到广泛关注，因其在光电、催化、生物、传感等领域具有重要应用前景。

本文将介绍纳米氧化锌材料的制备方法，包括溶液法、固相法、气相法等，同时讨论不同制备方法对纳米氧化锌材料的形貌、结构、性质等方面的影响。

一、溶液法制备纳米氧化锌材料溶液法是一种较为常见的纳米材料制备方法，其操作简单、成本相对较低。

在溶液法中，常用的制备纳米氧化锌材料的方法包括沉积-沉淀法、水热法、溶胶-凝胶法等。

下面将逐一介绍这些方法。

1. 沉积-沉淀法：该方法主要是通过沉积-沉淀过程制备纳米氧化锌材料。

首先将锌盐（如氯化锌、硫酸锌等）按一定比例溶解于溶剂中，然后加入碱液或沉淀剂，生成氧化锌沉淀。

最后通过离心、洗涤和干燥等步骤得到纳米氧化锌材料。

该方法制备的纳米氧化锌材料通常具有较大的比表面积和较好的分散性。

2. 水热法：水热法是一种在高温高压条件下制备纳米氧化锌材料的方法。

将锌盐和碱液混合后，加入反应容器中，在高温水热条件下反应一定时间后，即可得到纳米氧化锌材料。

水热法制备的纳米氧化锌材料形貌较为均一，具有较高的结晶度和比表面积。

3. 溶胶-凝胶法：溶胶-凝胶法是一种溶胶和凝胶形成的过程，通过溶胶状态和凝胶状态发生的变化来制备纳米氧化锌材料。

在该方法中，首先通过将锌盐在溶剂中溶解制备溶胶，然后加入适量的沉淀剂或表面活性剂，形成凝胶。

最后通过干燥或煅烧处理得到纳米氧化锌材料。

溶胶-凝胶法制备的纳米氧化锌材料通常具有较好的孔隙结构和较高的比表面积。

二、固相法制备纳米氧化锌材料固相法是一种通过在固相反应中制备纳米氧化锌材料的方法。

常见的固相法包括热分解法、高能球磨法等。

1. 热分解法：热分解法是一种通过在高温下使固态反应发生，从而制备纳米氧化锌材料的方法。

该方法在惰性气氛中将锌源与氧源加热，其反应过程中生成气体或溶于惰性气氛中从而得到纳米氧化锌材料。

热分解法制备的纳米氧化锌材料形貌较为均一，可以调控成不同形状的颗粒。

溶胶-凝胶法制备纳米氧化锌摘要：纳米氧化锌是一种新型高功能精细无机材料，在光电器件、化工、医药等众多方面有着广泛的应用。

本文结合国内有关溶胶-凝胶法制备纳米氧化锌方面的研究论文，设计了一种以醋酸锌为前驱物，草酸为络合剂，柠檬酸三铵为表面改性剂，无水乙醇、去离子水为溶剂，用溶胶--凝胶法制备纳米氧化锌的最优工艺过程，介绍、分析了溶胶--凝胶法制备纳米氧化锌的原理、工艺以及影响氧化锌粉体粒度、形貌及分散性的因素。

关键词：溶胶-凝胶法纳米氧化锌工艺影响因素1 引言氧化锌，俗称锌白，分子式为ZnO。

纳米氧化锌为白色或微黄色晶体粉末，属六方晶系纤锌矿结构，晶格常数为a=3.24×10-10m，c=5.19×10-10m，为两性氧化物，密度为5.68g/cm3，熔点为1975℃，溶于酸和碱金属氢氧化物、氨水、碳酸铵和氧化铵溶液，难溶于水和乙醇，无味，无毒，无臭，在空气中易吸收二氧化碳和水。

纳米氧化锌是一种新型高功能精细无机粉料，其粒子尺寸在1～100nm之间。

由于颗粒尺寸细微化，纳米氧化锌能产生其本体块状材料所不具有的表面效应、体积效应、量子尺寸效应和宏观量子隧道效应等，在磁、光、电、敏感等方面具有一些特殊性能。

纳米氧化锌主要应用在橡胶、油漆、涂料、印染、玻璃、医药、化妆品和电子等工业，作为抗菌添加剂、防晒剂、光催化剂、气体传感器、图像记录材料、吸波材料、导电材料、压电材料、橡胶添加剂等[1]。

目前，纳米氧化锌的制备方法有很多，如沉淀法、微乳液法、溶胶- 凝胶法等，而溶胶--凝胶法因其制备均匀度高、纯度高及反应温度低、易于控制等优点，吸引了诸多的关注。

2 设计原理和反应原理1.设计原理：溶胶--凝胶法制备纳米氧化锌。

溶胶--凝胶法是将金属有机或无机化合物经过溶液水解、溶胶、凝胶而固化，再经热处理而形成氧化物或其他化合物粉体的方法，其过程是：用液体化学试剂或溶胶为反应物，在液相中均匀混合并进行反应，生成稳定且无沉淀的溶胶体系。

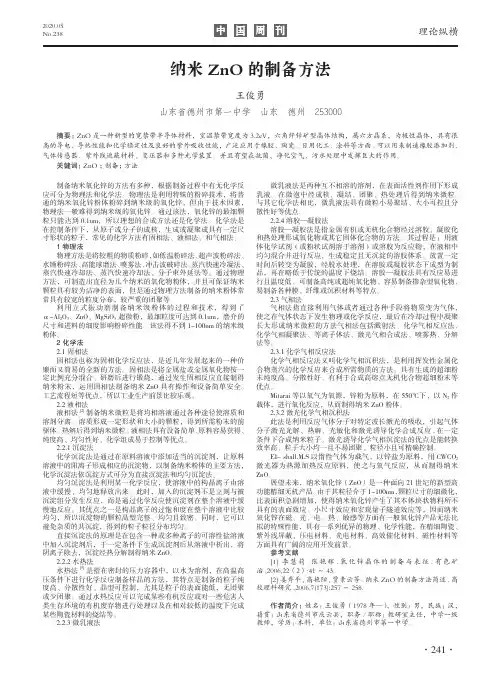

理论纵横·241·中国周刊2020.05No.238纳米ZnO 的制备方法王俊勇山东省德州市第一中学 山东 德州 253000摘要：ZnO 是一种新型的宽禁带半导体材料，室温禁带宽度为3.2eV，六角纤锌矿型晶体结构，属六方晶系，为极性晶体，具有很高的导电、导热性能和化学稳定性及良好的紫外吸收性能，广泛应用于橡胶、陶瓷、日用化工、涂料等方面,可以用来制造橡胶添加剂、气体传感器、紫外线遮蔽材料、变压器和多种光学装置。

并且有望在抗菌、净化空气、污水处理中发挥巨大的作用。

关键词：ZnO ；制备；方法制备纳米氧化锌的方法有多种，根据制备过程中有无化学反应可分为物理法和化学法。

物理法是利用特殊的粉碎技术，将普通的纳米氧化锌粉体粉碎到纳米级的氧化锌，但由于技术因素，物理法一般难得到纳米级的氧化锌。

通过该法，氧化锌的最细颗粒只能达到0.1um，所以理想的合成方法还是化学法。

化学法是在控制条件下，从原子或分子的成核，生成或凝聚成具有一定尺寸形状的粒子，常见的化学方法有固相法、液相法、和气相法。

1物理法物理方法是将较粗的物质粉碎，如低温粉碎法、超声波粉碎法、水锤粉碎法、高能球磨法、喷雾法、冲击波破碎法、蒸汽快速冷凝法、蒸汽快速冷却法、蒸汽快速冷却法、分子束外延法等。

通过物理方法，可制造出直径为几个纳米的氧化物粉体，并且可保证纳米颗粒具有较为洁净的表面，但是通过物理方法制备的纳米粉体常常具有较宽的粒度分布，较严重的团聚等。

利用立式振动磨制备纳米级粉体的过程和技术，得到了α-Al 2O 3、ZnO、MgSiO 3 超微粉，最细粒度可达到0.1um，磨介的尺寸和进料的细度影响粉碎性能。

该法得不到1-100nm 的纳米级粉体。

2 化学法2.1 固相法固相法也称为固相化学反应法，是近几年发展起来的一种价廉而又简易的全新的方法。

固相法是将金属盐或金属氧化物按一定比例充分混合、研磨后进行锻烧，通过发生固相反应直接制得纳米粉末，运用固相法制备纳米ZnO 具有操作和设备简单安全。

实验一均匀沉淀法制备纳米ZnO粉体
一、实验目的
熟悉均匀沉淀法制备纳米ZnO粉体的方法。

二、实验原理
均匀沉淀法是利用某一化学反应使溶液中的构晶离子由溶液中缓慢地、均匀地释放出来。

所加入的沉淀剂不直接与被沉淀组分发生反应,而是通过化学反应使沉淀剂在整个溶液中均匀地、缓慢地析出。

该法得到的粒子粒径分布较窄,分散性好，工业化放大被看好。

以硝酸锌为原料，尿素为沉淀剂制备纳米ZnO的反应方程式如下：
尿素分解反应
沉淀反应
热处理
三、实验仪器和药品
1.仪器
磁力搅拌器、电子天平、电热鼓风干燥箱、马沸炉、离心机、烧杯、玻璃棒、量筒、坩埚、烧瓶、球形冷凝管，胶管等
2．药品
硝酸锌、尿素、蒸馏水
四、实验步骤
1、按硝酸锌浓度0.1mol/L、尿素浓度0.4mol/L配置250mL混合溶液。

其中硝酸锌称取19.9g，尿素12g溶于蒸馏水中，总体积调为250mL，装入圆底烧瓶中。

2、将上述圆底烧瓶放入95℃的恒温水浴中，装置回流管，搅拌保温5h；
3、将所得溶液冷却后，放入离心机中离心分离，用蒸馏水洗涤2-3次；
4、再将所得沉淀放入烘箱干燥24~48h，烘箱温度保持60℃左右；
5、最后，将干燥后的样品放入马沸炉中煅烧4h，温度为450℃。

6、用紫外分光光度计检测其光催化效果。

五、思考题
1、均相沉淀法的原理？
2、用尿素作为沉淀剂与硝酸锌制备氧化锌粉末的原理？。

纳米氧化锌的物理制备方法
纳米氧化锌的物理制备方法主要包括以下几种：
1. 机械化学合成：通过球磨机对原料进行机械化学活化，合成前驱体粉末，再经过热处理得到纳米氧化锌。

这种方法可以生成直径在10~40nm范围内的氧化锌纳米颗粒。

2. 脉冲激光沉积（PLD）：这是一种薄膜生长技术，利用激光照射使靶材烧蚀，烧蚀物最终沉积到衬底形成薄膜。

此法能制备与靶材成分一致的化合物薄膜。

3. 磁控溅射：通过高能粒子轰击靶材表面，使得靶材表面的原子或分子被溅射出来，并在衬底表面沉积形成薄膜。

4. 喷雾热解：将原料溶液通过喷雾嘴喷洒成雾状，在高温下进行热解，生成氧化锌纳米颗粒。

5. 等离子体合成：利用等离子体的高温和高活性，使得气体中的分子发生化学反应，生成氧化锌纳米颗粒。

6. 分子束外延（MBE）：通过控制分子束的流量和能量，在衬底表面外延生长氧化锌薄膜。

这些方法各有特点，可以根据具体需求选择合适的方法来制备纳米氧化锌。

纳米氧化锌的制备及应用
纳米氧化锌（ZnO）是一种重要的二维非金属半导体纳米材料，可应用于传感器、光电子器件、非线性光学器件、荧光粉及生物传感器，既可有很好的特性又可在大量生产中实现实际应用。

根据结构形态而定，纳米颗粒形状可分为板条状、线形、长针形、螺旋状、柱状等几种形状。

纳米氧化锌的制备常用的方法包括溶胶—凝胶法和溶胶—冻胶法，这些方法的共同优点是快速，成本低廉，两种获得的结果也比较可靠。

纳米氧化锌在功能材料上应用极为广泛，最突出的应用应该是其生物感应性和光催化的功能。

除此之外，它还可用于光有源器件、电机磁体及水净化行业。

纳米氧化锌还能释放出氧离子，并生成臭氧气体，同时能快速杀灭有害物质馒头，有助于保持室内空气某洁净，也可有效杀灭室内各种有害生物及耐热再生造纸领域的各种有害物质。

纳米氧化锌作为一种功能材料，越来越受到人们的关注和重视，制备出来的 ZnO具有锐利的照明和特殊物理化学功能，它可以用于传感器、光电子器件、非线性光学器件、荧光粉及生物传感器等广泛领域。

但是，由于其制备条件较复杂，而且ZnO相对较容易污染，这也成为ZnO纳米技术发展的瓶颈所在，需要进一步改善。

纳米氧化锌的制备方法
石先平
一.实验仪器
蒸发皿、胶头滴管、马弗炉、烧杯(100ml)量筒、玻璃棒、恒温水浴锅、三口烧瓶、分液漏斗、铁架台,橡皮塞、橡皮管、抽滤机、坩埚。

二.实验药品
硝酸锌、尿素、稀硝酸、去离子水、稀盐酸、碳酸氢钠、无水乙醇、氨水、硫酸锌、氢氧化钠、无水碳酸钠、七水合硫酸锌、烘干箱。

三.实验步骤
1.制备氧化锌
将硝酸锌和一定量的尿素放在坩埚里面充分研磨,然后倒入蒸发皿,加入一定量的的稀硝酸溶解,搅拌均匀后放入马弗炉中。

实验中,反应体系在研磨、搅拌时有淡淡的氨气味,表明在燃烧反应前有少量的尿素分解,放出氨气。

放入马弗炉后,在600℃下溶液迅速沸腾,蒸干后很快燃烧,放出大量黑黄色烟尘,有浓烈的
氨气味,反应化学方程式为:
燃烧前:CO(NH2)2+H2O=2NH3+CO2
燃烧后:ZN(NO3)2+CO(NH2)2+3O2=ZnO+4NO2+CO2+2H2O
2.制备纳米氧化锌
(1)氧化锌溶液的配置:将上一步制得的氧化锌取适量放入
100ml烧杯中,加入8倍氧化锌重量、60℃的去离子水,搅
拌均匀制成氧化锌溶液。

(2)充气反应:利用碳酸氢钠与稀盐酸反应生成的二氧化碳通入氧化锌溶液中,同时搅拌,用恒温水浴锅加热升温到
85℃~90℃,保温300分钟,然后停止通入二氧化碳气体
和加热。

(3)除水粉碎:将反应后的溶液用抽滤机进行抽滤,然后将所得物放在烘箱(400℃以下)中进行烘干,然后粉碎。

(4)焙烧:将粉碎物粉碎后用坩埚盛装,然后置于马弗炉(400℃)中焙烧,最终获得纳米氧化性。

纳米氧化锌的制备方法纳米氧化锌是一种具有广泛应用前景的纳米材料，可以用于光电子器件、生物医学材料、催化剂等领域。

下面将介绍几种制备纳米氧化锌的方法。

1. 水热法制备纳米氧化锌水热法是一种常用的制备纳米氧化锌的方法。

首先，将适量的锌盐（如硫酸锌、氯化锌）和适量的碱（如氢氧化钠、氨水）溶解在水中，得到适当浓度的锌溶液。

然后将此溶液倒入高压釜中，在适当的温度和时间条件下进行水热反应。

反应过程中，控制温度和时间可以调节所得纳米氧化锌的粒径大小。

反应完成后，用离心或其它分离技术将沉淀分离出来，并用纯水洗涤多次，最后在适当的温度下烘干即可。

2. 气相法制备纳米氧化锌气相法是一种高温下制备纳米氧化锌的方法。

常见的气相法包括热蒸发法、沉积法和氧化还原法。

其中，热蒸发法通常将金属锌通过热源加热，蒸发到气相中，然后将蒸发出的锌气与氧气或水蒸气反应生成氧化锌纳米颗粒。

沉积法则是通过将氧化锌前驱体溶解在有机溶剂中，然后通过溶剂蒸发或喷雾法将溶液中的氧化锌沉积在基底上。

氧化还原法是将金属锌与氧气或水蒸气反应生成氧化锌纳米颗粒。

3. 溶胶-凝胶法制备纳米氧化锌溶胶-凝胶法是一种将溶液中的前驱体通过水解和聚合反应形成氧化物凝胶的方法。

具体制备过程包括以下几步：首先，将适量的锌盐在溶剂中溶解，得到锌溶液。

然后添加适量的水解剂和保护剂，使得锌盐分解产生氢氧化键，并形成胶体溶液。

接着，胶体溶液经过酸碱调节，凝胶形成。

最后，将凝胶经过干燥和热处理，得到纳米氧化锌粉末。

4. 其他方法此外，还有一些其它方法可以制备纳米氧化锌，如溶剂热法、微乳液法、物理气相沉积法等。

这些方法也可以得到不同形貌和尺寸的纳米氧化锌材料。

总的来说，纳米氧化锌的制备方法多种多样，可以通过水热法、气相法、溶胶-凝胶法等不同的工艺进行制备。

每种方法都有其特点和适用范围，可以根据具体需求选择合适的制备方法。

纳米氧化锌的制备过程中需要控制反应条件，如温度、时间、pH值等，以获得所需的纳米颗粒大小和形貌。

水热法合成纳米氧化锌一、引言二、实验部分2.1实验仪器2.2实验药品2.3实验内容2.3.1水热合成纳米氧化锌称取8.9482gZn（NO3).6H2O固体溶解于20ml去离子水中，在充分搅拌条件下缓慢滴加2 5％的浓氨水，至生成的沉淀恰好消失为止( p H≈10 )，得到前驱体溶液(其浓度认为等于Zn的浓度)。

将上述溶液转移到聚四氟乙烯内胆的高压釜中，保持其填充度为80％。

在180℃下反应3h后，自然冷却至室温。

抽滤并收集白色沉淀，然后用去离子水反复冲洗以除去吸附的多余离子，于90℃烘箱中干燥以备表征。

2.3.2草酸高温合成纳米氧化锌称取3.111gZn（NO3).6H2O溶解于20ml去离子水，在充分搅拌情况下缓慢滴加滴加草酸溶液(1~2d每秒为宜），使之沉淀完毕，搅拌0.5h，进行抽滤，用去离子水和无水乙醇洗涤，放入90℃烘箱干燥2h，然后高温700℃灼烧2h。

2.3.3在玻璃基体上生长纳米氧化锌阵列（1）晶种层的制备载玻片衬底先后在稀氢氟酸、氢氧化钠溶液、去离子水和无水酒精中超声清洗，然后放入烘箱中烘干备用。

Z n O种子液配制如下：制备等量的0.001mol/L和0.002mol/L的硝酸锌溶液，于磁力搅拌下分别缓慢滴加稀氨水，直至沉淀消失,在60℃水浴30min获得均匀澄清溶液采用浸渍提拉法在清洁衬底上涂敷Z n O凝胶膜：浸人种子液的浸渍时间为1 min，提拉速度0 .8 5 m m/s,8 0℃烘箱烘干,重复以上操作3次,最后将涂有薄膜的衬底进行热处理5 5 0℃，保温 1.5h 。

最终获得晶种膜。

（2）水溶液生长一定量的硝酸锌和氨水( 2 5 ％) 加入去离子水中。

配制20ml的生长液。

搅拌均匀并密封，锌浓度范围为0.001mol/L。

氨水和硝酸锌的物质的量的比为4:1至11:1，将有晶种层的衬底放人装有生长液的密封反应釜中。

于9 0℃水浴中保持6h。

硝酸溶液( p H = 0.4 ) 和氨水(2 5 ％) 被用来进行生长液p H值( 8.2~9.8) 的原位二次调整。
